[開箱]CoolerMaster金牌模組PSU 1200W 簡介及測式

話說至從換了EVGA X58 SLI Classified後
就一直想把U給換掉 心裡一直流著口水想著980X
但對於980X的價格一直下不了手

從920玩了四顆再加上960ES版後
對於體質好的U一直望想得手

就在那天心情不錯的下午時分
跑到台南北門路摸了一顆 F/B尾數999的930回家玩
順道回家途中被那金光閃閃的紙盒給吸引住了

沒錯
那金光閃閃的東西就是最近加入戰局~大打POWER戰的金牌模組化PSU
"CoolerMaster SILENT PRO 1200W"

今天的戰利品

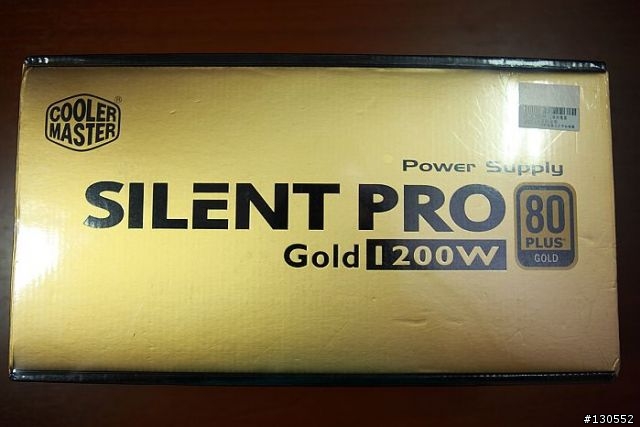

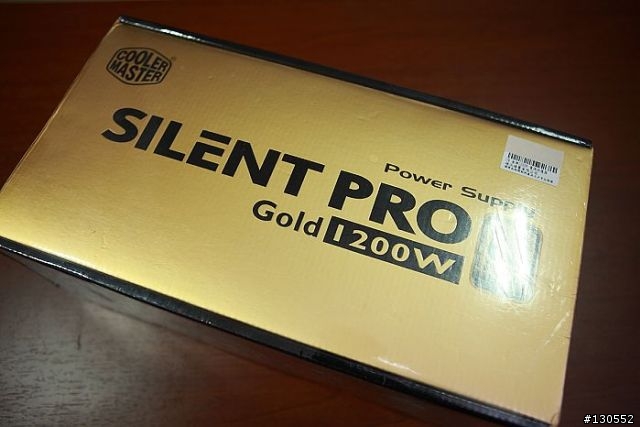

產品紙盒的部份使用了金黃色來表現金牌實力


玩了蠻多顆的U~希望這次手氣好一點


930 Pack Date:2010.04.23 Made in Costa Rica


彩盒正面明顯又簡短的標示

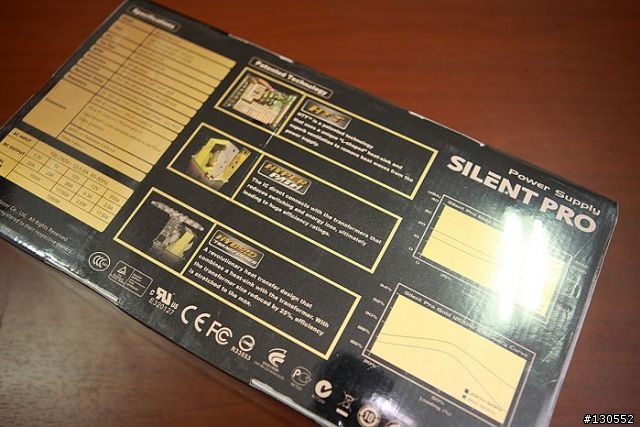

彩盒背面一樣標明了產品規格
很貼心的付上了效能與噪音比較及效能與效率比較圖

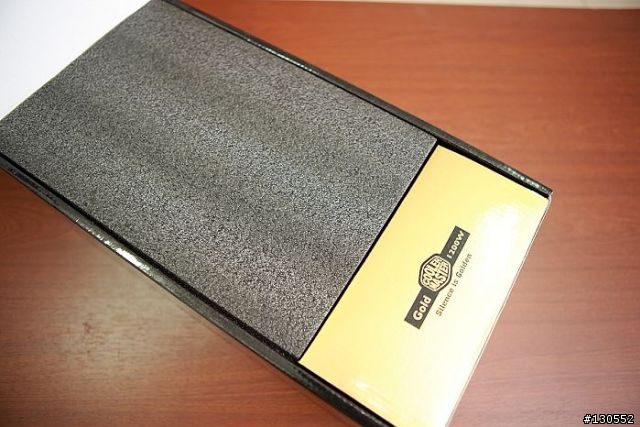

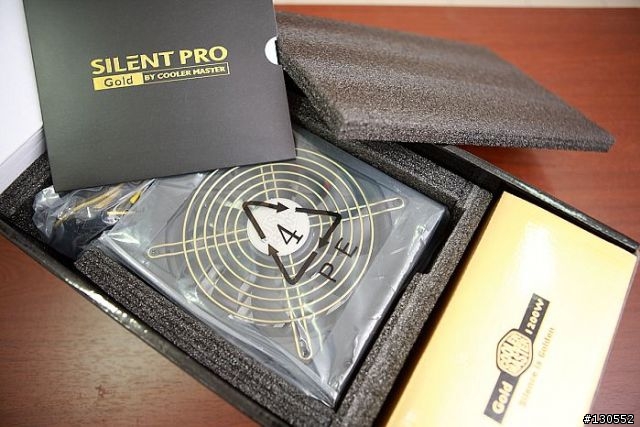

彩盒內厚厚的泡綿 包裝上用了不少心思

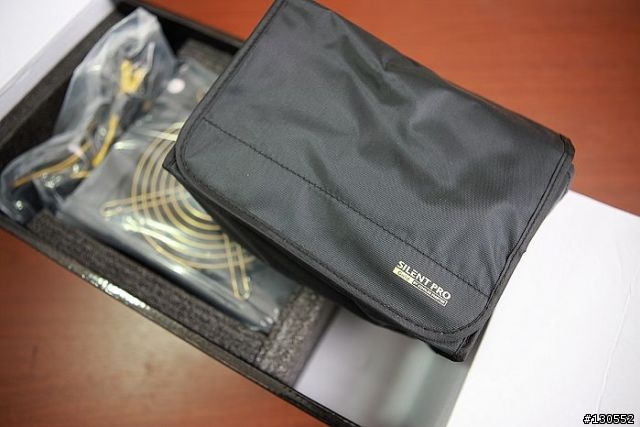

線材部份外加了收納帶以便收納 加分

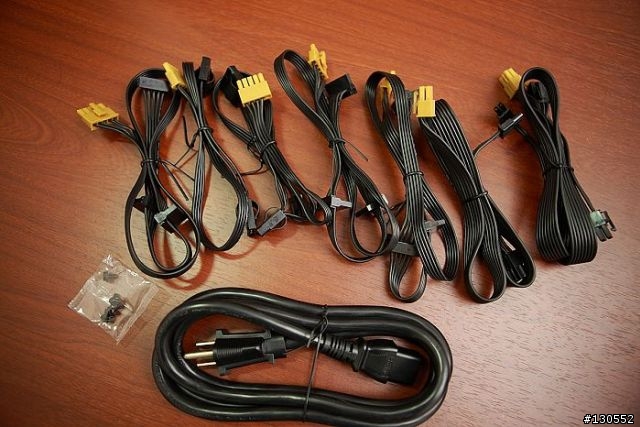

配件總覽 7條模組件及交流電輸入電源線與黑化螺絲


完整主體照

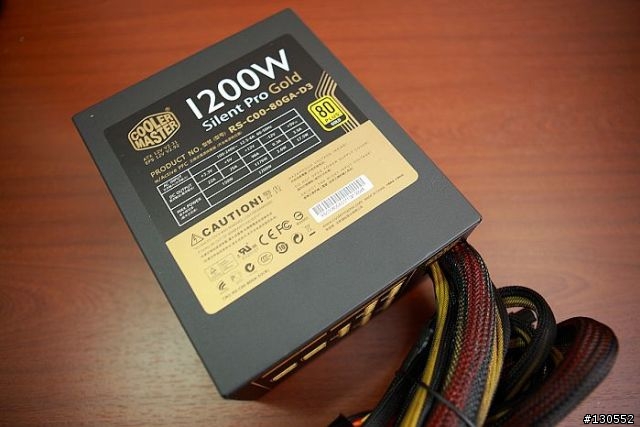

正面近照 RS-C00-80GA-D3
點我連結80 Plus認証網站
轉換效能高達 90.49%
單組+12V輸出高達98A

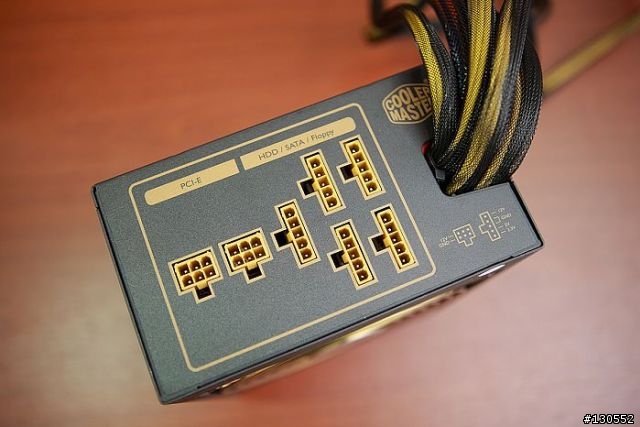

POWER模組出處 貼心的標明出兩組不同接頭及電壓標示

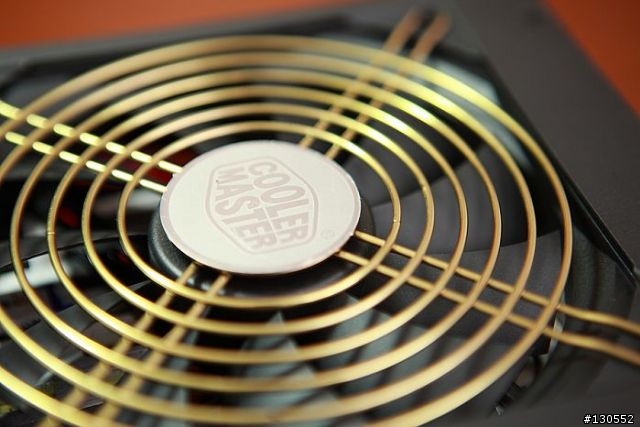

風扇濾網也大膽的使用金黃色系

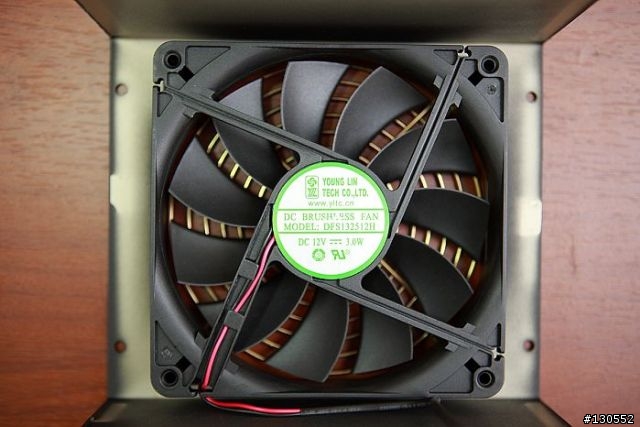

風扇使用了永林興 13.5公分雙滾珠軸承風扇~風扇透過內部電路控制，隨著電源溫度來改變轉速


風扇為2PIN

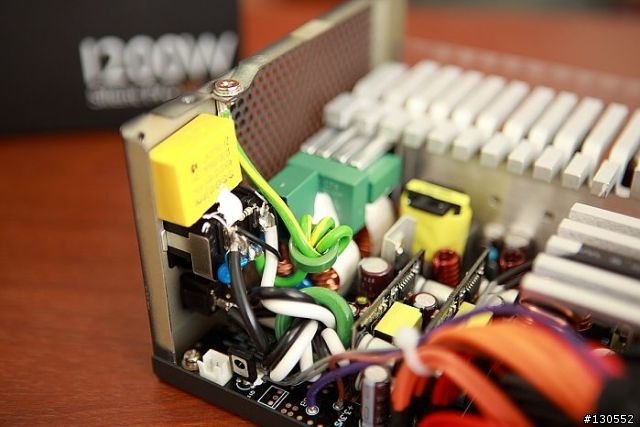

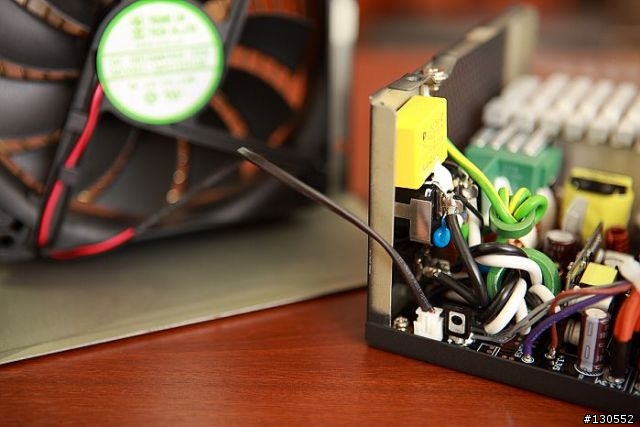

輸入端電源線纏繞磁環數圈後~連接進入上方一級EMI濾波電路進行雜訊濾除以及隔離。


在電路上可以隱約看出為ENHANCE所開發

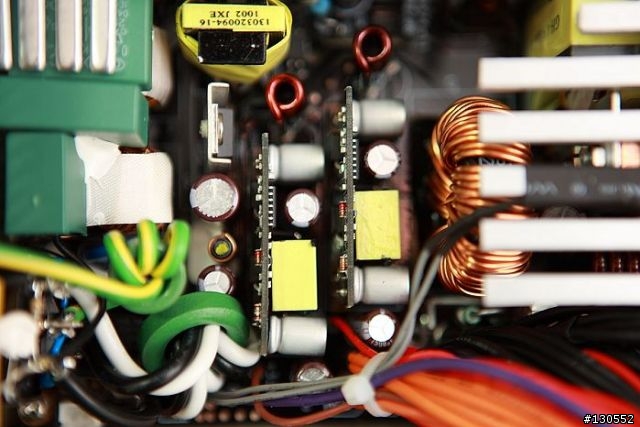

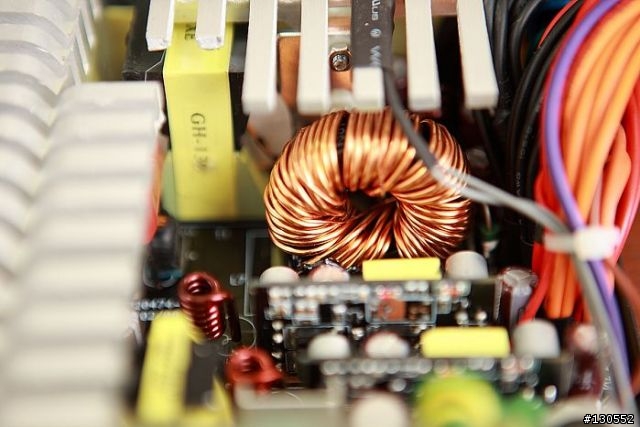

此PSU也採用了DC TO DC架構

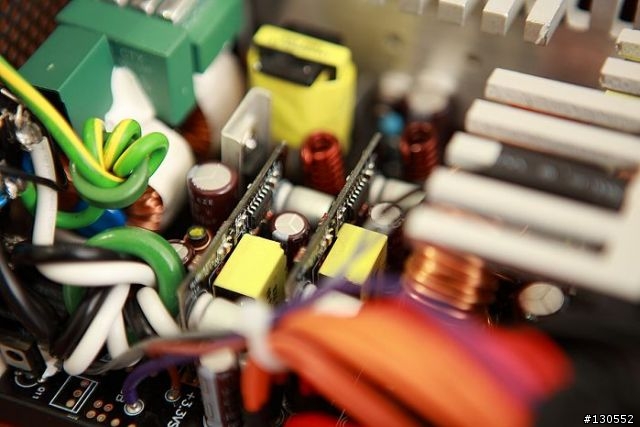

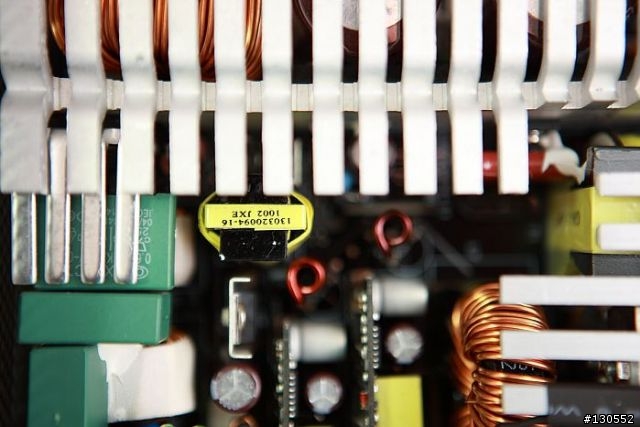

圖中二級EMI濾波電路進一步濾除高頻雜波

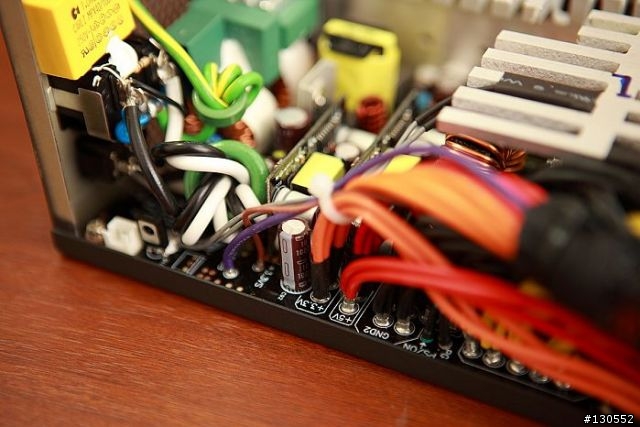

輸出端線頭如果能再用點心思~加上固定絕緣膠來穩定輸出端那大可再加分鼓力

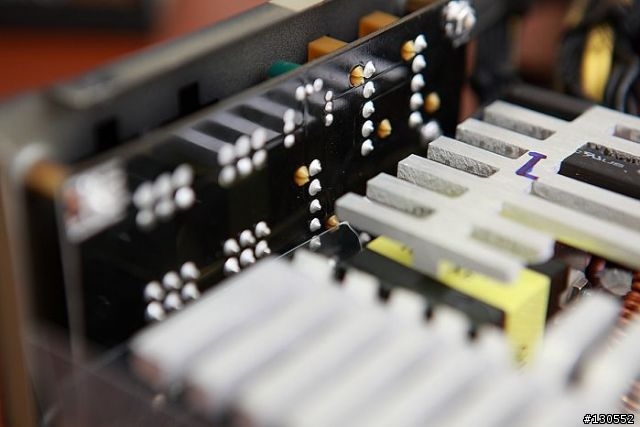

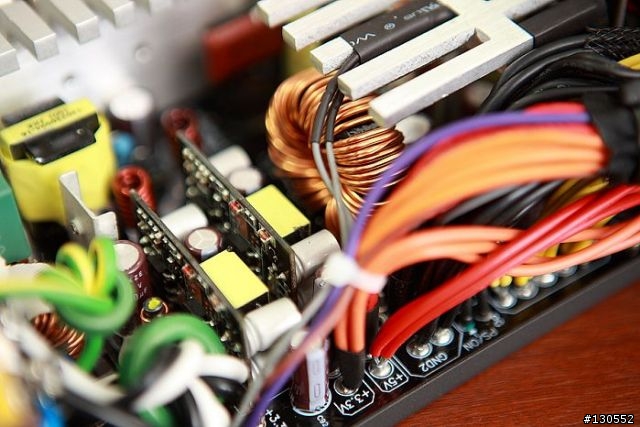

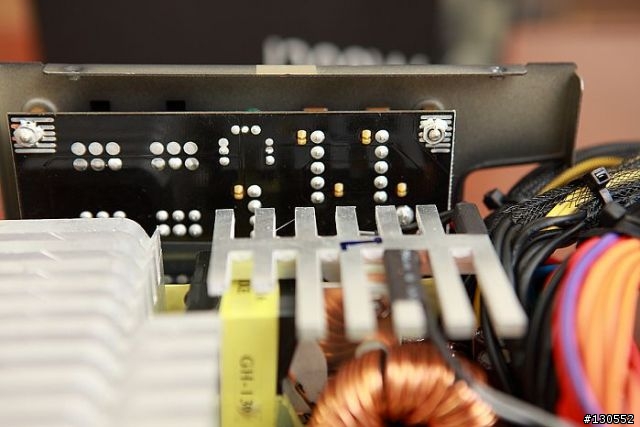

模組化輸出電路板


中間也加入了絕緣透明塑膠板

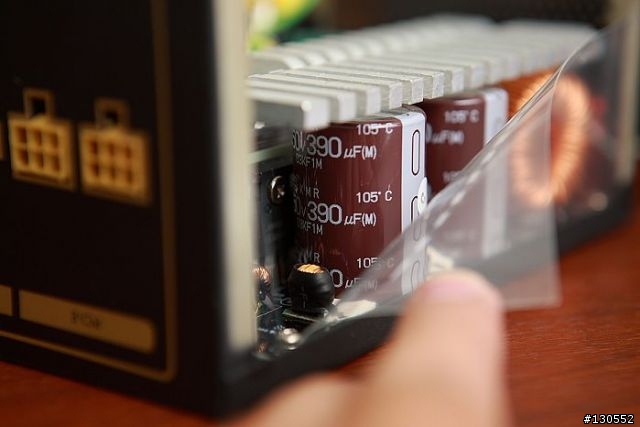

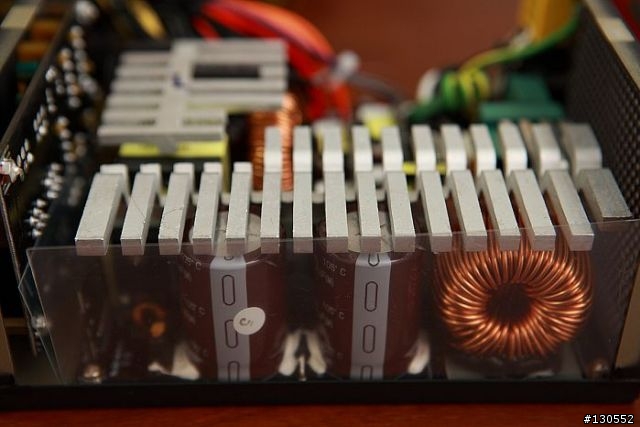

兩顆日本390μF 105°C長效電解電容 用途在於轉換高壓直流電

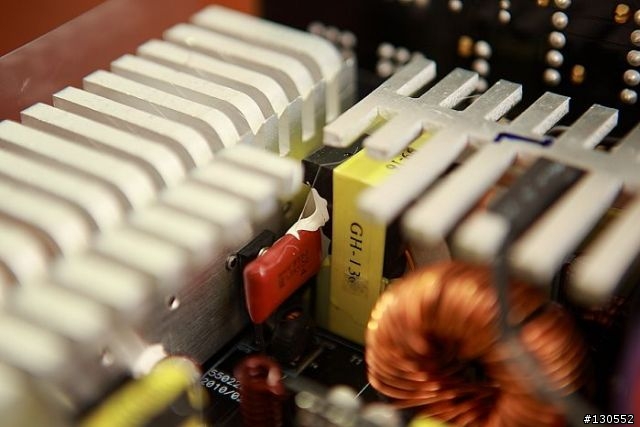

主要電子零件皆由散熱片所覆蓋 而望過去皆為MIJ電容




CM金模組 1200W特色:
1、通過金牌80PLUS最高標準
2、獨特的"L-SHAPED"散熱片技術，有效帶走電源供應器運作產生的溫度
3、獨特"混合變壓器"設計，將散熱片和變壓器結合在一起
4、扁平的模組化線材，方便整理，更能減少線材阻擋風流造成散熱效能降低
5、支援IntelATX 12V V2.3標準規格
6、雙層EMI濾波器有效避免噪音影響使用者
7、多重保護設計(OVP/UVP/OPP/OTP/SCP/OCP)
8、日系電容
9、單組 +12V高達98A
10、主動式PFC，提高效率
11、超高可靠性(平均壽命 > 10萬小時)

規格:
型號： RS-C00-80GA-D3
尺寸： 150 X 180 X 86 mm(W,D,H)
規格： Intel Form Factor ATX 12V V2.3
SSI Form Factor EPS 12V V2.92
PFC： 主動式 PFC (0.99)
輸入電壓： 90-264Vac (自動調整)
輸入電流： 12.5 - 6A
輸入頻率範圍： 47-63Hz
保護機制： OVP / UVP / OCP / OPP / OTP / SCP
輸出瓦數： 1200W
最大輸出瓦數： 1440W
安規： CE / FCC / UL / TUV / C-Tick / GOST / BSMI / CCC / KCC
風扇 135mm Ultra Silent Fan
認證： SLI / CrossFire / 80 Plus Gold

接頭：
CPU - 4 + 4 pin x 2
主機板 - 20 + 4 pin x 1
PCI-e - 6+2 pin x 4 / PCI-e - 6 pin x 4
(一條PCI-e 6+2 pin 連接到一條 PCI-e 6 pin )
SATA x 9
大 4 pin x 4
Floppy 4 pin x 1

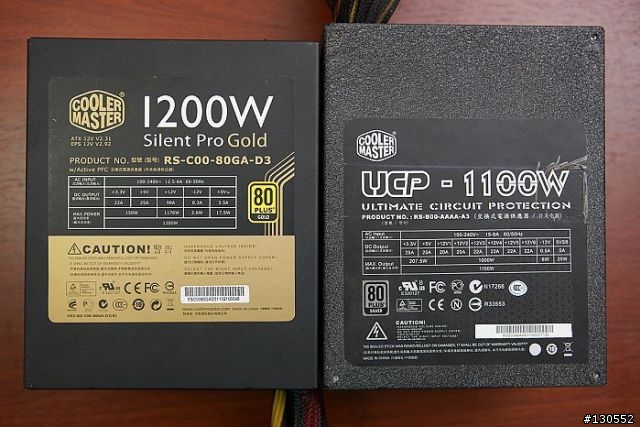

CM 金牌最高階產品 V.S 銀牌最高階產品

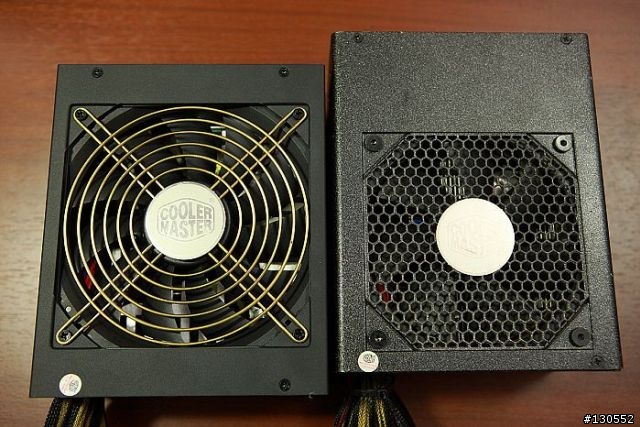

金 銀風扇進風口設計

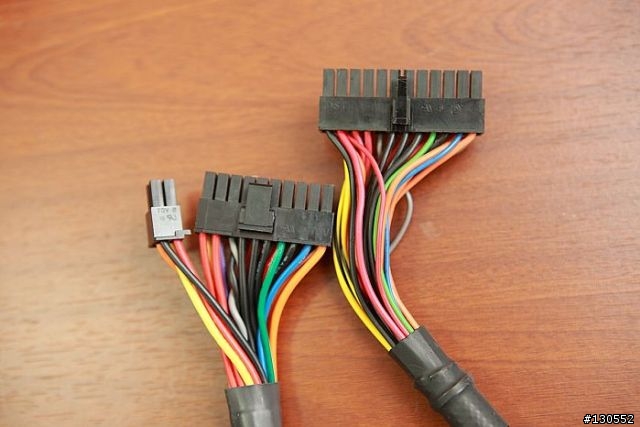

主機板24PIN電源接頭
左方為金牌20+4PIN / 右方為銀牌24PIN

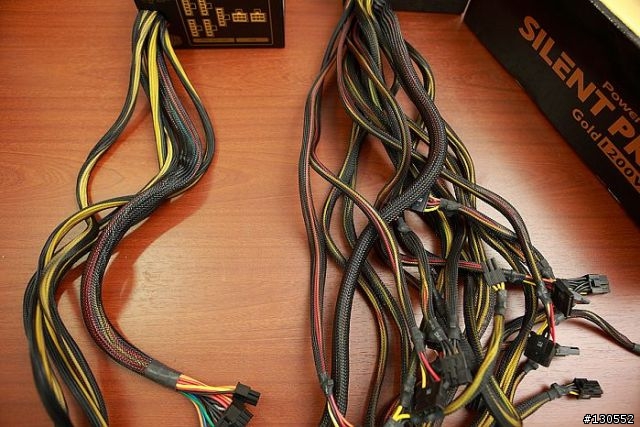

線材部份 金牌看起來乾淨多了~需要多少週邊再使用多少線材~這也是我入手的最主要因素

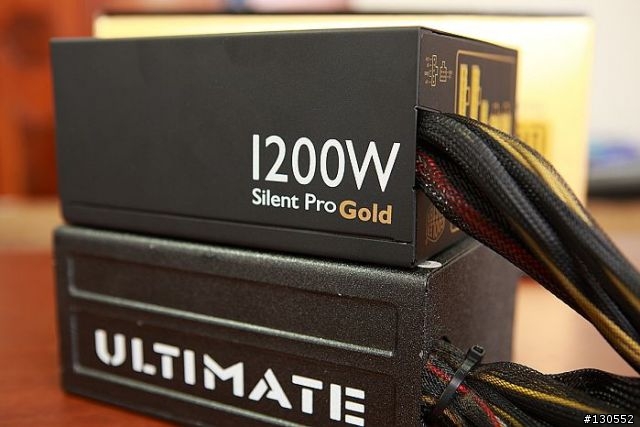

疊疊樂 1200W V.S 1100W



以下為實際測部份

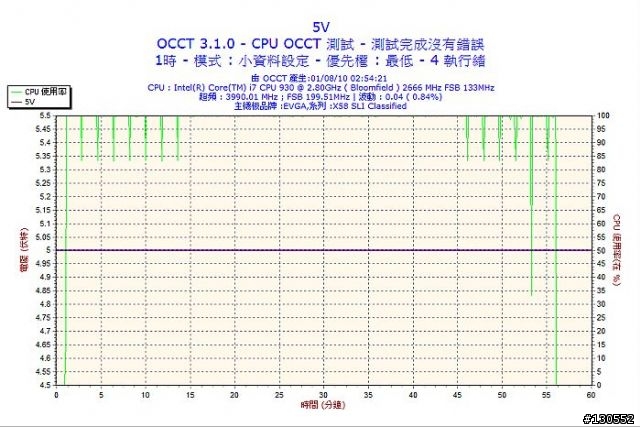

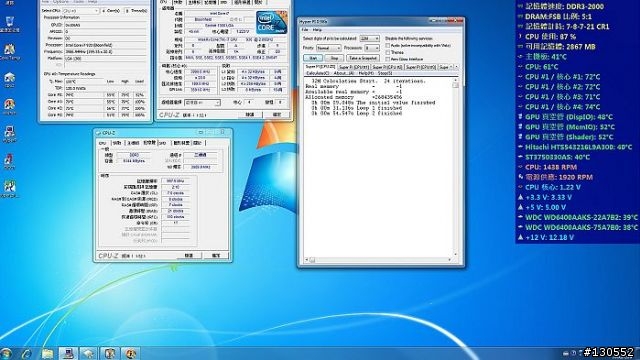

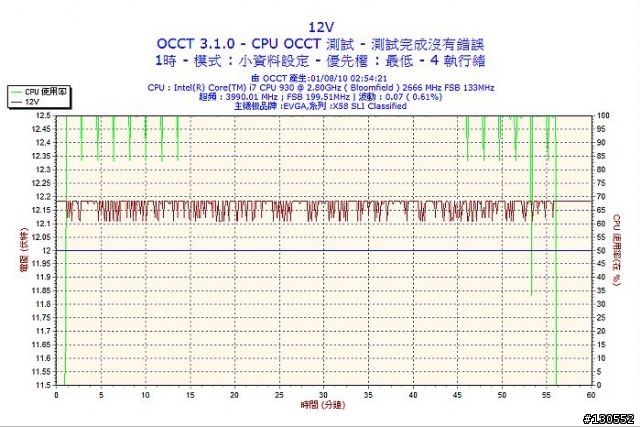

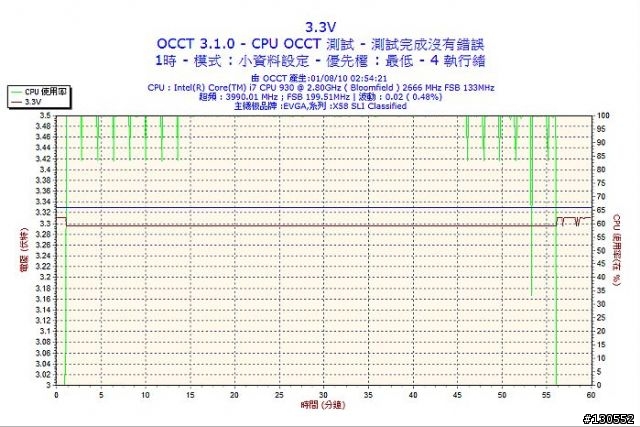

OCCT 3.1.0

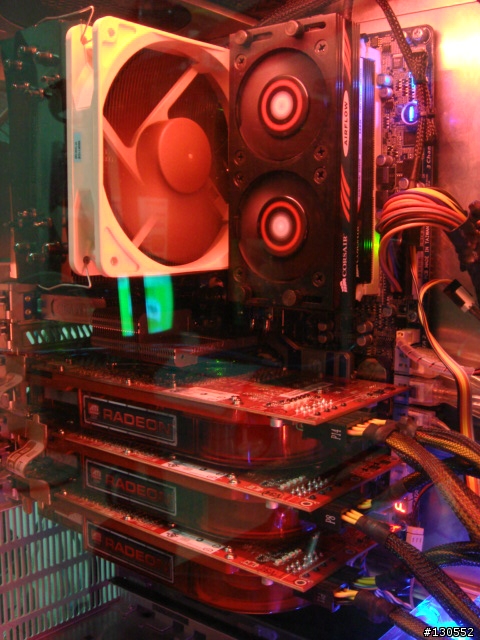

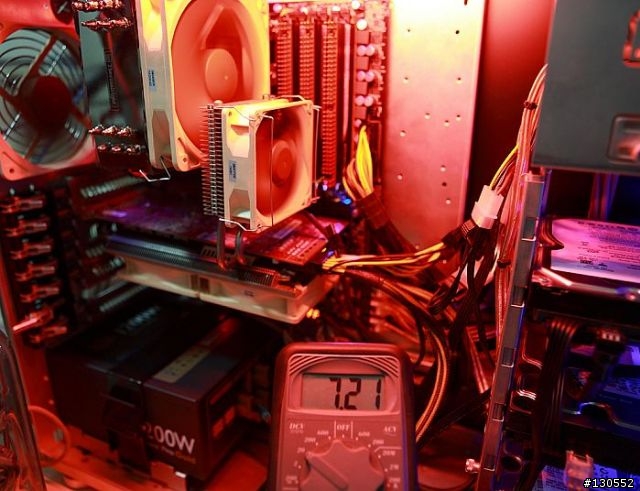

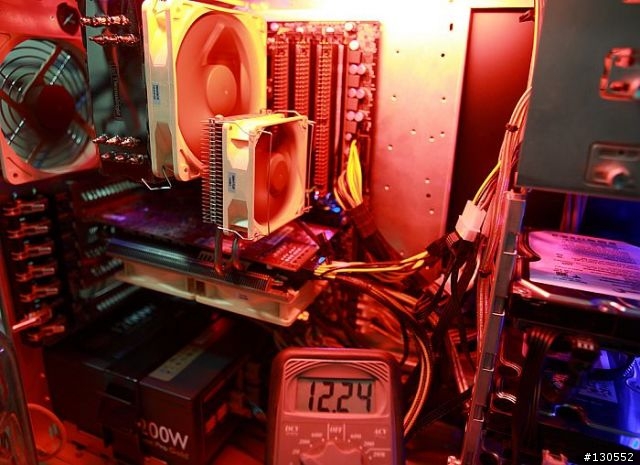

實際上機 使用配備為:
I7-930
EVGA X58 SLI Classified
Corsair Dominator GT 2000
ATI 4870 公板/512
OCZ Vertex*2
AAKS 640*2
Seagate 750*1


OC
4.0GHz 1.223V
2000-7-8-7-21 1.6V







8匹馬




結語:
致今POWER的隱定度及用料一直是大家們討論及比較的重點
對於CoolerMaster金模組化用料及電路設計上給足了信心
且入手價格又高貴不貴~5year全保的加持之下~更突顯了廠商的誠意

但對於小細節的部份 如輸入端絕緣套及輸出端絕緣膠 的固定上稍不足之外

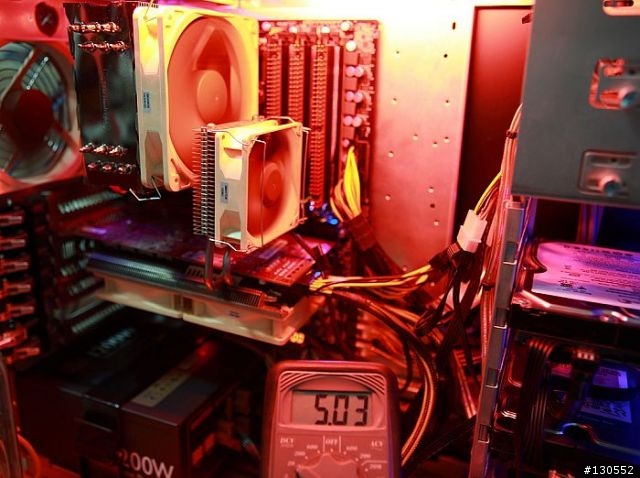

於3.3V及5V的穩定部份來看是絕對足夠的
但對於12V的波動上如果能再有更好的穩定表現我想那將更好


感謝各位先進大大的賞文








(特別感謝David大的1Ds MK3支援)
