請高手幫忙鑑定一下這POWER（有圖）

jeerjay

jeerjay
個人積分：26分
文章編號：18968375

26分

樓主

2010-04-21 23:01

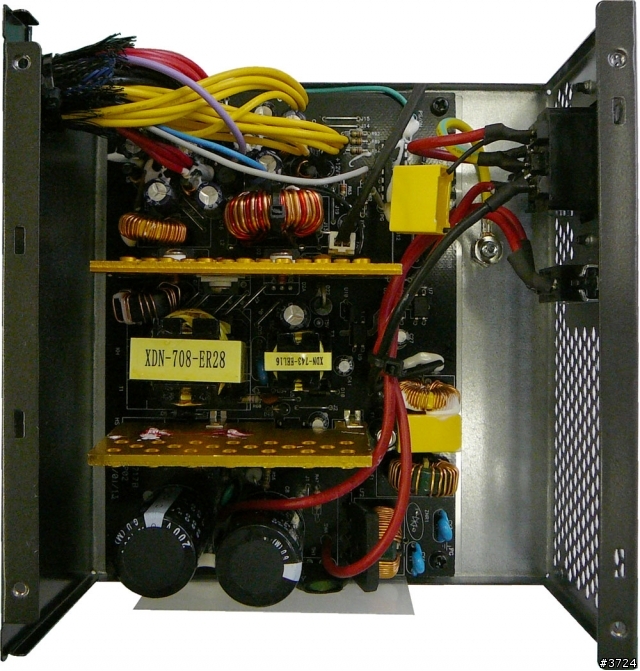

請問一下光看圖判斷
這個450W的POWER用料還有回路如何呢？
他上面包裝寫轉換率有80%以上
還有用日本製電容（一次側）
價格是1400
不知道c/p值如何？

請高手幫忙鑑定一下這POWER（有圖）

http://www.aqtis.co.jp/content/seihin/p_rex-ap450b12.html

2010-04-21 23:01 發佈

文章關鍵字高手 Power

suddenkiss

suddenkiss
個人積分：6分
文章編號：18969036

6分

2樓

2010-04-21 23:22

看起來果然有1400的價值

好像只有左下兩顆大的是日系
也不知道品質怎樣

關於迴路就抱歉了
我自己也只有做過單純的半橋12V5V輸出
看起來跟我做的有點像可能是橋式吧ˊˋ
而且我實習是用超大顆電感變電器...

呼應一下樓下
整流電容也挺小顆的
他那的電感也真的有夠小
我上述的超大電感可以砸死人了

shuoshuo1

shuoshuo1
個人積分：0分
文章編號：18969071

0分

3樓

2010-04-21 23:22

建議不要買
看到最底下兩個大電容了嗎
連賓士紋都沒有，另外電路板上很多原本該有的零件也偷料直接短路
還有，以一個450W的POWER來說，那個線圈也太小了吧= =

不知道這是什麼牌子勒，大大公佈一下吧

wu210064

wu210064
個人積分：2分
文章編號：18970029

2分

4樓

2010-04-21 23:51

天哪, 這個power上的散熱片也太省了吧...

漂然

漂然
個人積分：161分
文章編號：18970305

161分

5樓

2010-04-22 0:01

Bulk cap是日系的~

沒有賓士紋是因為它上面絕緣封住了

短路那個叫作跳線走訊號用的沒差

超大的散熱片還打動我覺得挺好的

輸出電容看不出來是不是日系的不過容值肯定不大

整體設計還可以啦~

明明ming

明明ming
個人積分：30分
文章編號：18970675

30分

6樓

2010-04-22 0:13

從大電容那個方向再照一張這樣會比較清楚

二次測的零件省很多效率80% 很難 450w 都還是個問題.

Ferrari F1

Ferrari F1
個人積分：2分
文章編號：18978955

2分

7樓

2010-04-22 11:46

基本上這顆電源所用的線路要達到80Plus標準基本上是不可能,
這顆電源屬於Forward線路, 而且並沒有主動式PFC, 輸入電壓也是
115/ 230V切換的...花1400我是不建議啦~~因為多花200塊
買個有品牌的產品也會比較安心, 1600都可以買到正80+的電
源了, 仔細考慮吧!!

jazzycat525

jazzycat525
個人積分：48分
文章編號：18986848

48分

8樓

2010-04-22 17:04

雖然我看不懂線路架構, 但....
有電源設計的RD跳出來發言了...
要仔細聽丫...

嘎嘎叫

嘎嘎叫
個人積分：856分
文章編號：18993563

856分

9樓

2010-04-22 21:52

Ferrari F1 wrote:
基本上這顆電源所用的...(恕刪)

1200就可以買到正80+的電源了~
不過那牌大家似乎也不太喜歡~而且也才330W而已~
80plus的網站上有那顆的型號~

q5089877

q5089877
個人積分：0分
文章編號：19000627

0分

10樓

2010-04-23 3:04

如下內容純屬個人看法給樓主參考用:
從照片來看的話基本上因該是Non-PFC的架構+單晶forward，所以才需要有I/O Slide Switch 來切換115V / 230V電壓來符合世界各國的市電，一般主動PFC 是沒有I/O Slide Switch 因為他是以Full range 來設計，不用考慮到115V或230V的使用。因為Non-PFC 架構的關係大電容(Bulk cap) 才會需要較大一些電容值，而且用2顆電容串聯，單顆都選用200V耐壓，目的是為了倍壓關係可選擇115V AC or 230V AC。基本上有主動式PFC的架構關係一般會比Non-PFC的大電容的較少些，主動式PFC的大電容的容值只需要Non-PFC 的大電容一半電容值左右，以同瓦數比較時。

Non-PFC他的功率因素較差，導至效率也相對較差些，所以AC輸入電流會比主動式的AC輸入電流較大許多出來。從圖片上來看沒有PFC choke 他的效率根本不會好到那裡去，他的功率因素PF值大約在0.6~0.8左右，而且基本上是無法通過80+基本的白牌認証的。原因沒有FPC 的線路架構他的PF值達不到80plus的基本求要>0.9以上。80plus 測試規範裡分別在20%、50%、100% 負載情況下去做測試，這3個負載所測試出來的效率都必需大於80%以上，且PF也有規定>0.9以上，以上這幾點符合情況下，才有幾會得到80Plus證書。所以他的效率就沒有想像中的來的好，我想應該是只從0W~450W其之間其中的一點的負載W數，來取其中一點最高的效率，這是會有機會大於80%以上的效率。此顆的PSU會說包裝寫轉換率有80%以上，看起來只是行銷手法，聽起來讓別人覺得他的效率也還滿高的感覺，實際上他的轉換效率並不理想。
他的大電容我看不出來是不是日系或是台系的，個人認為看起來很像是豐賓Capxnc或OST.
在Non-PFC架構裡主變壓器用ER28 Size能做到450W真的很厲害, 不知道是否真的足瓦???
一般來說Non-PFC架構裡450W至少用到ERL35 Size。
大電容的容值也不太夠????至少要用到470uF/200V*2以上的容值。
橋式整流:
單用一顆也沒有加散熱片，真的很厲害。不知道他是用多少安倍數的規格? 因為一般450W 80+認證的白牌 AC輸入電流約為5A倍左右。一般會加散熱片，如果不加散熱片的話一般會並2顆或3顆的橋式整流這樣子溫度上才不會有問題。
二次側部份:
的3.3V儲能電感看起來應該用的是Iron core (顏色是黃色那一顆) 一般來說以儲能電感他是很便宜而且還算是較差的core，且耐溫不好，另一顆我就看不出來是什麼材質的Core了，被線圈覆蓋了看不出來。
輸出整流Schottky diode 使用的顆數也太少了，不知道是不是自已眼花了嗎?12V,5V,3.3V 個人所看到總共只用了3顆Schottky diode ，雖然看不出來他的規格是用幾安倍幾伏的，但以圖面看起來此零件應為TO-220 Package 最大電流數也有限，3顆Schottky diode 使用在450W 太誇張了~散熱片也使用那麼小片了?
保護部份:
看起是有用到保護IC控制，但看不出來是用那一家的，是不是每一組都有保護就不了解了!!
一次側的EMI零件:
像Inlet上的黃色正方形的那一顆X電容，腳位留那麼長出來還用熱縮套管包住這樣子會比較容易被干擾，一般腳位要留愈短愈好，原本是要來濾EMI 雜訊的，現變成了天線一樣，會散出雜訊出來。

C/P值:
個人覺得這一台使用的零件用料都很不理想，而且看起來有偷料的感覺，且此架構已經不符合主流，今日環保意識抬頭的要求下。建議可以選擇有主動式PFC的PSU會好些，同時也會較省電費。此顆的PSU成本@@個人覺得應該不會太高。賣1400NT真的有點貴。
