ALTEC 641喇叭拆解--重低音有問題--請問有人會看電路嗎

gvcmac
個人積分：30分
文章編號：4253634

30分

樓主

2007-12-02 11:30

因為小弟我的641重低音突然不會叫了(雖然是好幾個月前突然)

因為6年前買這台喇叭花了很多錢

而且時間久了對他也有感情了

想說就把他拆了

看看他的電容有無爆掉

結果都沒有.....所以現在真的是頭很大

看不出來哪邊有問題

能否有能力的大大能夠提供維修經驗呢.3Q

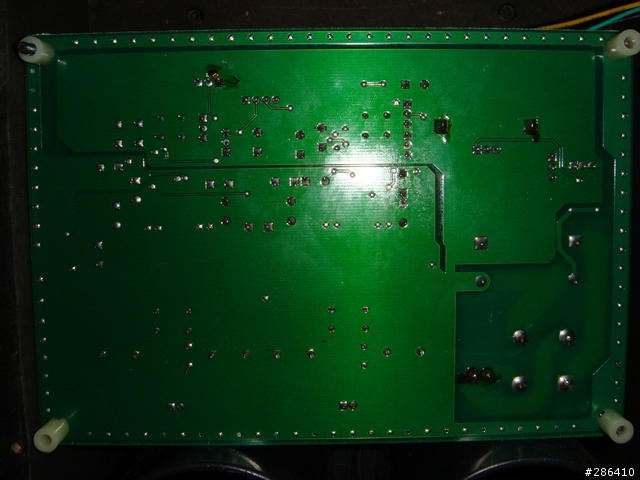

在這邊附上重低音的圖片

有經驗的大大能否大概跟我說哪個部分出了問題.3Q
ALTEC 641喇叭拆解--重低音有問題--請問有人會看電路嗎

2007-12-02 11:30 發佈

文章關鍵字 Altec 641 喇叭問題電路低音 641

馬克蘇

馬克蘇
個人積分：785分
文章編號：4263027

785分

2樓

2007-12-03 15:45

這樣看不出來啦，圖那麼小

你看要不要拍大一點，上傳到01附檔

另外，先用電表量量連接線有沒有斷，喇叭有沒有斷，如果都沒事，再來看電路吧
要不然搞半天原來是喇叭已經斷線了，看電路看火大的喔！

敗家真是無底洞阿～

gvcmac

gvcmac
個人積分：30分
文章編號：4265070

30分

樓主

2007-12-03 19:40

喇叭線沒有斷= ="

我不知道mobile 01可以上傳多大的圖

所以我把圖縮了 640*480而已

原本的檔案是每張都2.多mb

測試看看上傳

馬克蘇

馬克蘇
個人積分：785分
文章編號：4267609

785分

4樓

2007-12-03 23:32

gvcmac wrote:
喇叭線沒有斷= ="...(恕刪)

不只喇叭線，還有「喇叭裡」的線，就是直接量喇叭本身的電阻，看是否已經燒斷掛點

不是叫你直接上圖，是把大圖當作附檔，附檔可以到2MB的，你的圖稍微縮一下或者裁切一下，就可以直接上傳附檔

敗家真是無底洞阿～

wavio55

wavio55
個人積分：10分
文章編號：4268641

10分

5樓

2007-12-04 9:09

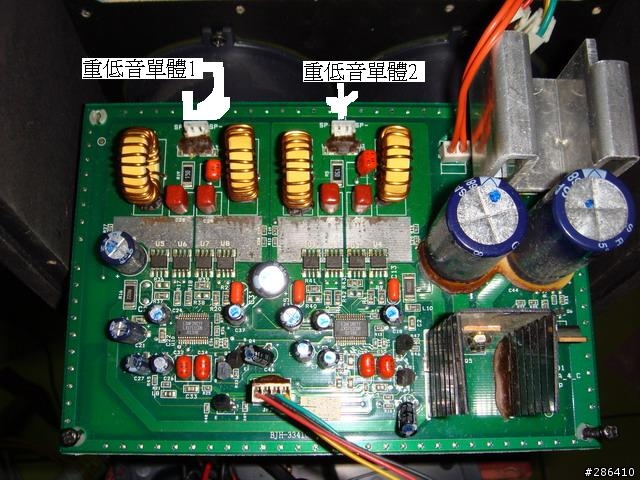

從您的照片可以知道這是用美國Micro-semi (Linfinity) 的CLASS-D驅動IC
在中間有一排8顆八支腳的IC是輸出級的MOSFET
最後面有四個圓形鐵芯線圈是輸出濾波器.

如果您是電子相關行業,可以去Micro-Semi網站下載IC資料參考
http://www.microsemi.com/datasheets/lxe1722_CH.pdf
不過IC壞的機率不高,您如果有電表的話不妨檢查一下電源是否正常

還有PCB板上在右邊有兩顆很大的藍色電容,底下有塗強力膠固定
請將電容焊下,將強力膠清除乾淨,根據經驗強力膠會腐蝕PCB的銅箔造成斷路.
