「求救！！」耳機插孔斷一截該如何焊回?

中野梓

中野梓
個人積分：246分
文章編號：20393919

246分

樓主

2010-06-21 18:49

剛插耳機時一時眼殘沒插準，結果第一節3.5mm音源斷掉了

雖然還是有聲音但變得很小聲，也只有一邊有聲音
這耳機是3H的買2500多，送回鈦宇說過保固不處理
我要付錢修也不可
保固只有一年，難道過保東西只能丟掉？

有網友說可焊回，但要焊哪阿，可以教一下嘛？

本身有工業電子丙級證照

感激不敬

2010-06-21 18:49 發佈

文章關鍵字耳機插孔

hcmhcm

hcmhcm
個人積分：449分
文章編號：20394119

449分

2樓

2010-06-21 18:58

-.- 這還需要講？你的專業都比我強....我只是機械科.
去電子行買3.5 JACK...自己把哪個頭撿下來吧，注意喔自己要測試哪三條線，哪條是地線..跟端子位置..
自己銲上去，線若有包漆，需要用刀片刮到剩下銅線..記得測試，還好你是斷在這邊，不是另一邊..

淚星痕

淚星痕
個人積分：19分
文章編號：20394799

19分

3樓

2010-06-21 19:32

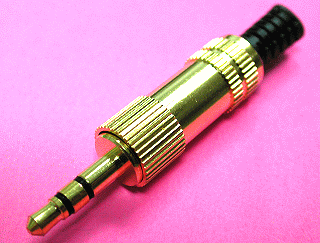

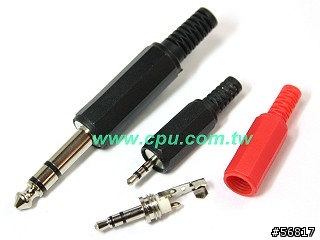

先去電子材料行買3.5的公頭!!

再把壞的頭拿斜口鉗剪掉!!

找出三條線〈兩條漆包線，一條單心線，我的是這樣，或是三條都漆包線〉

找一顆電磁〈先找到地線，再找出R、L，用電磁碰觸應該會有剝剝的聲音!!〉

接下來把線分好，就可以焊接了!!

注意漆包線的漆，刮掉可能會有短路的問題，焊接完成可以用熱溶膠做補強!!
