[分享]音效卡的演變

這幾天剛開學沒啥事做，所以就很無聊的把舊的音效卡拿出來給大家看看


這張是CREATIVE的8bit音效卡，CT-1350A，那個年代流行把小型放大器裝在卡上，ST TEA2025B是一顆在12V 8Ω每聲有2.4W的出力雙聲道放大器，上面MC-1408-8N是一顆8bit的DA轉換晶片，不過此卡太舊了我查不到詳細資料


16bit的音效卡，那個年代因為主機板上的IDE並辦法抓到CD-ROM，所以通常會有一張CD-ROM控制卡，後來也整合到音效卡上


16bit音效卡


16bit的音效卡


ESS早期的音效卡，ES688F，上面有YAMAHA的OPL YMF262-M的FM晶片


OPTI 82C930A音效晶片，看的出這時已經有P&P的設計了


Sound 95音效卡，我的第一台電腦的音效卡，有P&P設計


CREATIVE AWE64一般板，這時候音效卡上已經沒有CD-ROM介面了，而這張卡上的電容都是ELNA或是NICHICON的


我買的第一張PCI音效卡，ENSONIQ的ES1370晶片，後來被CREATIVE併購，這張晶片有四聲道的能力，但在此張卡後聲道被封印了


當年紅透半邊天的瑞麗聲之鑽，用AU8820B2晶片，採用A3D技術，用兩支喇叭精準的模擬3D定位，在兩支喇叭之下定位可以說是無卡能敵


另外一張AU8820B2晶片的卡


驊訊電子CMI-8738的晶片，這張卡在4聲道音效卡剛開打時主打低價市場，當時也有為數不少的ALL IN ONE主機板是用這顆晶片


另一張CMI-8738的晶片音效卡


CMI-8738/6聲道版的晶片


CREATIVE SB-LIVE 娛樂板CT4760，我用的最久的音效卡，將近5年的時間，直到最近幾天被下面著張取代

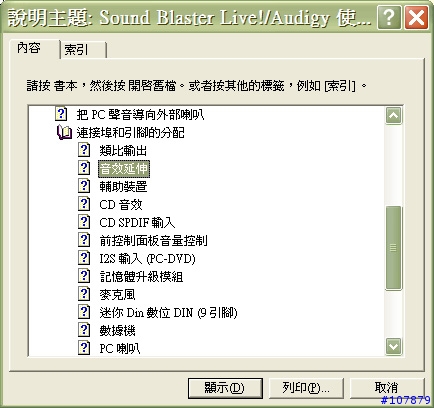

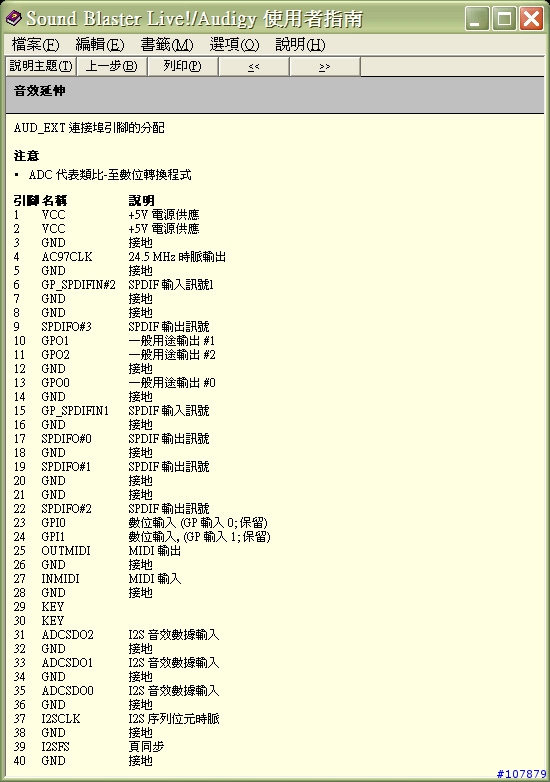

CREATIVE AUDIGY 2 ZS工業包裝板SB0350，可能又是張要陪我5年的音效卡，打算全部改成NICHICON MUSE的電容，順便請問有人知道後面擴充阜的接腳定義嗎，我有一個光纖子卡想接上

還有一些音效卡晶片未收錄，主要是因為那些卡還裝在電腦上，Fortemedia FM801，YAMAHA的YMF-744，SB16等等，有機會在貼一些上來，如果有人知道上述卡的資料也歡迎告知
