Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

gogoid
個人積分：691分
文章編號：32472743

691分

樓主

2011-12-06 22:23

也許發這篇文章檔人財路，但是為了正義讓你可以省下1200

基本上應該HP LaserJet 雷射印表機卡紙的噩夢，或者說一次吸兩張問題，應該都可以解
懶得打字先看圖

先拆開側蓋，基本上只有一根螺絲，在扒開即可，如果無此技能建議花1200給人賺了事
如果你有天分再請往下看，蠢材請不要再問我如何拆
Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

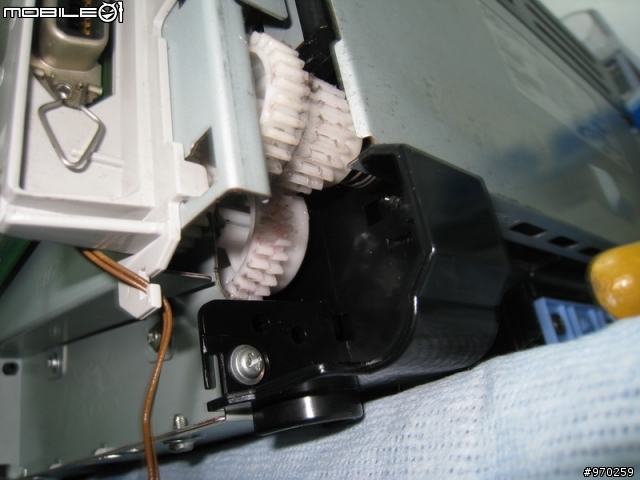

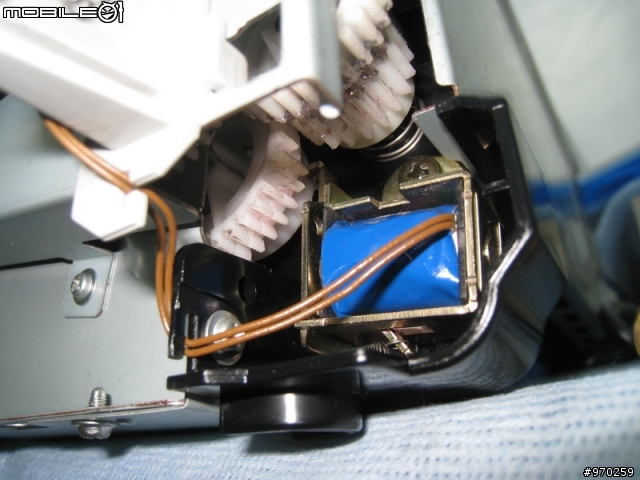

注意看一下右下角有個電磁閥，這東西位置可能隨不同型號會變，但應該都長得差不多
一顆螺絲而已轉下即可拆下，老話一句，蠢材不懂用螺絲起子請直接按上一頁離開，免得汙辱這篇文章
Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

拆下樣子，裸空，如果有心買個塑膠齒輪潤滑膏順便塗一塗，可以讓印表機用到你退休它還健壯，HP只有讚(早期應該都不錯)!!
Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

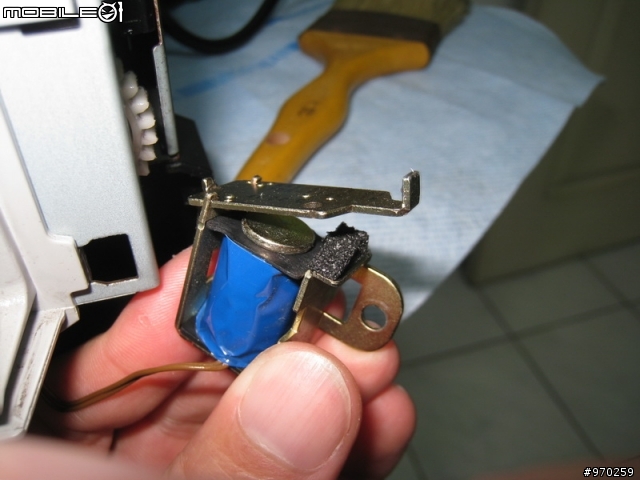

注意看一下照片貼黑膠帶位置，會造成異常就是HP使用可能環保材質久了泡棉老化，只留下殘膠導入黏住，造成無法卡住齒輪，影響進紙的數量，才會造成多張吸入跟卡紙，甚至發出異音
抱歉講太多了，露天拍賣那位要價1200號稱"獨門技術"會氣到跳腳，喜歡就自己搞吧!
Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

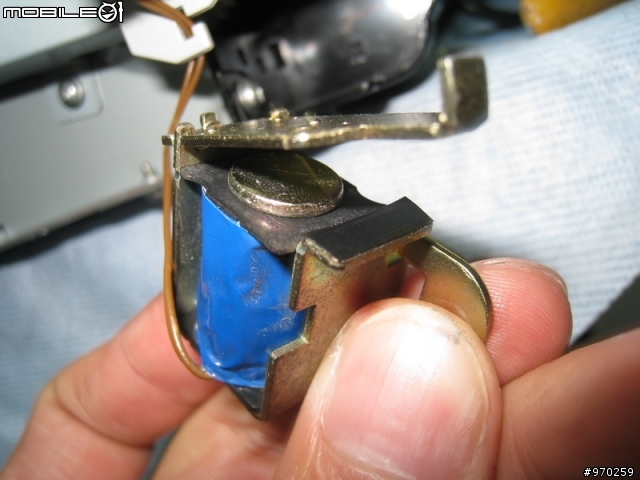

自己測試貼膠帶電磁閥一起動"咖"，太大聲了，把我家蟑螂都嚇哭了，因此改了設計改用泡棉，因為這是"非環保材料" 應該不會像HP一樣得了化骨棉掌自動腐化，因此可以撐到我退休
Hp LaserJet 1015 卡紙維修 (拍賣要價1200) 看到賺到

以上打完，如果你跟我一樣是天才，恭喜你自己 DIY可以省下1200，講清楚是省下不是賺到喔!

2011-12-06 22:23 發佈

文章關鍵字 1015 1200

jump_huang

jump_huang
個人積分：229分
文章編號：32481792

229分

2樓

2011-12-07 10:34

gogoid wrote:
也許發這篇文章檔人財...(恕刪)

好文+5
小弟拜讀大大的技術,深感敬佩,因為小弟富士通WorkCenter-3119也開始來要錢花.其徵狀是印完單張出紙過程,卻又會接著吸進一張新紙(我only印一張時),結果出紙送出後,吸進新紙就會卡在機器內部(印完機器動作停止).有去問過保修,他說是離合器故障要價1.2k,我也正在遲疑該不該修,還是該換機了(碳粉也已經快完了)新機大約4K(黑白雷射事務機),看到這篇又燃起希望,就不知道這方式是否合用.樓主可有建議小弟?感恩

gogoid

gogoid
個人積分：691分
文章編號：32485118

691分

樓主

2011-12-07 12:33

jump_huang wrote:
好文+5小弟拜讀大大...(恕刪)

建議 "拆 " 反正死馬當活馬醫
敘述症狀應該差不多啦! 我猜可以活用, 等待你的實驗結果

jump_huang

jump_huang
個人積分：229分
文章編號：32497030

229分

4樓

2011-12-07 21:22

gogoid wrote:
建議 "拆 " 反正...(恕刪)

金害~~粉難拆WC-3119兩側外殼都搞不定，要省還有點難度~~嘆~~連小錢都難省

gogoid

gogoid
個人積分：691分
文章編號：32498077

691分

樓主

2011-12-07 22:10

google 有興趣可以參考看看，雖然型號不同應該大同小異
很多卡榫喔! 要很小心

Key: WorkCenter-3119 repair manual 有興趣自己找吧!

KO熊熊

KO熊熊
個人積分：13分
文章編號：32498844

13分

6樓

2011-12-07 22:40

幫版大補充一下
那個零件叫磁筒
負責進紙動作
當鐵片往下吸的時候
進紙輪開始轉動

而原廠所黏的海綿作用是不讓鐵片完全吸附
鐵片完全吸附的話會放不開
所以會造成輪子一直轉動
紙張一直送
而導致卡紙
而海綿壓久了就會爛掉
所以必須找別的頂替品來避免體片一直吸附

而頂替品也不可太厚
太厚的話會造成鐵片吸不下來
吸不下來則會變成無法進紙
則造成卡紙

jump_huang

jump_huang
個人積分：229分
文章編號：32500924

229分

7樓

2011-12-08 0:01

gogoid wrote:
google 有興趣...(恕刪)

非常感謝gogoid大大的幫助，我有下載wc3119的拆解手冊，仔細看完了，結論是可拆，目前手冊內有兩個零件比較有可能像是磁筒，明日在找時間研究看看，其中有張圖說讓我覺得，我的症狀比較像是paper exit sensor出問題，因為我是出完紙機器還會進紙，不知~~能省就省，死馬當活馬醫，不行就換新吧!感謝諸位大大的建議。

jump_huang

jump_huang
個人積分：229分
文章編號：32524642

229分

8樓

2011-12-08 23:24

jump_huang wrote:
非常感謝gogoid...(恕刪)

不死心，死馬當活馬醫，再接再厲~~戰鬥2小時，跳轉看圖好了

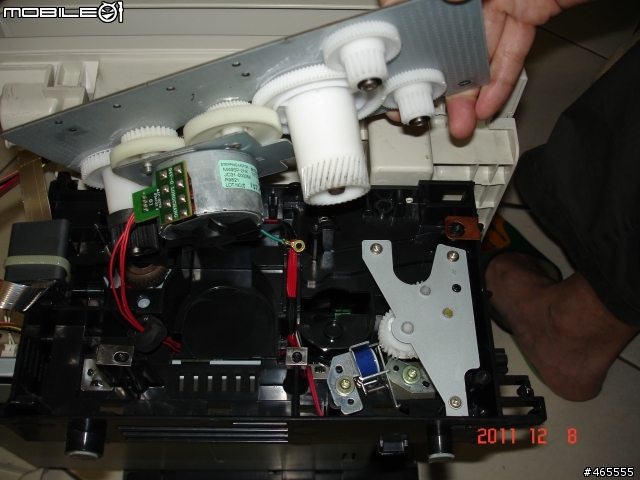

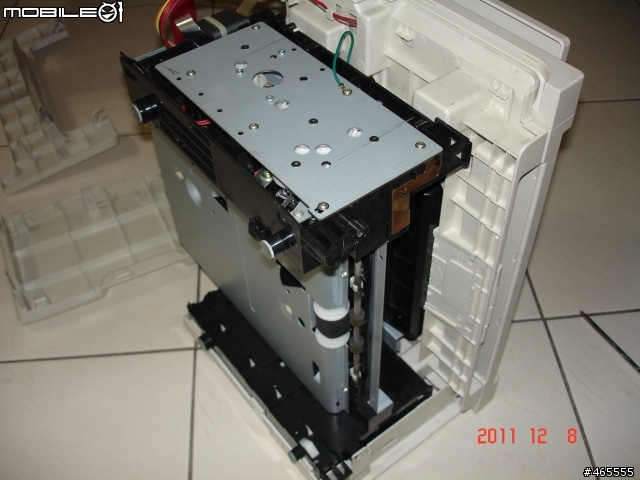

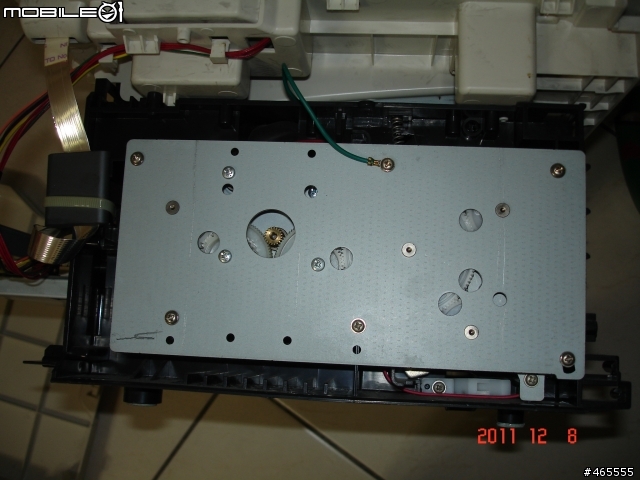

下面是拆開側板

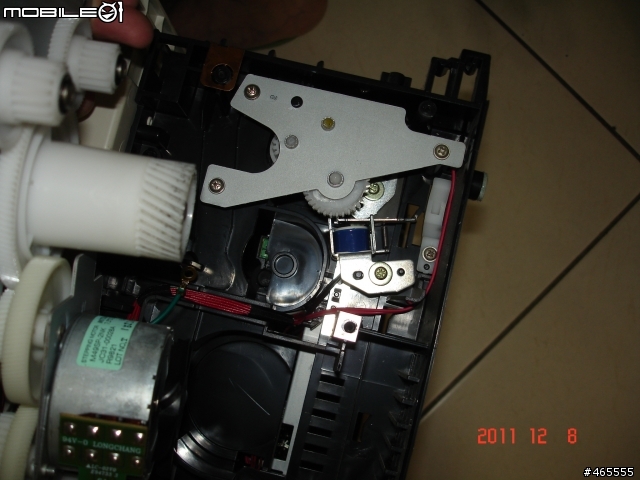

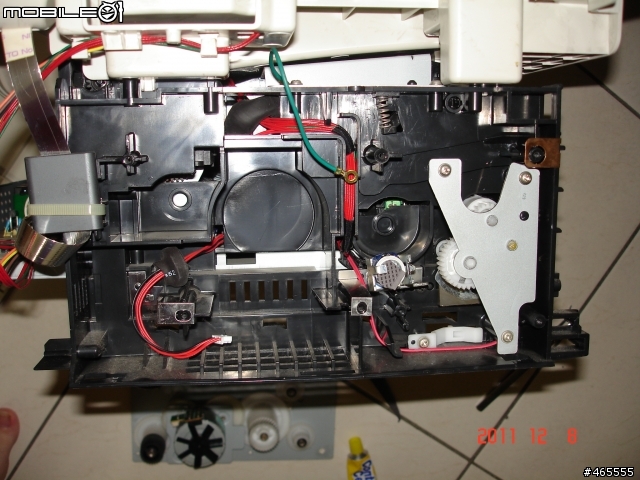

將模組6顆螺絲取下，翻開模組，可清楚看到磁筒(藍色)

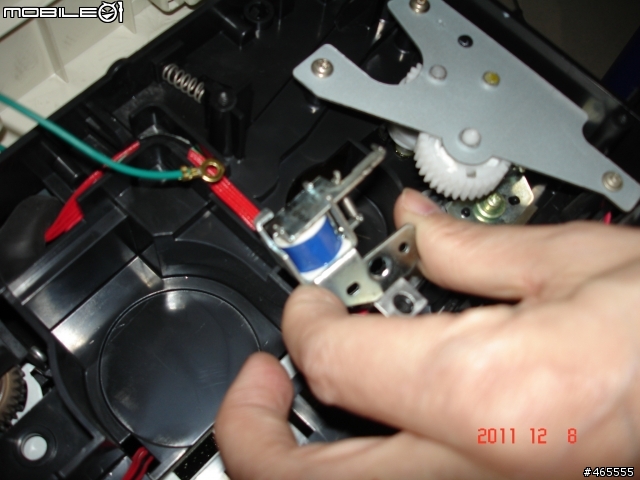

將簧片靠近吸鐵，果真會停置約6秒後才彈回，打開看果真有一個類軟膠的材料，有被壓扁的跡象

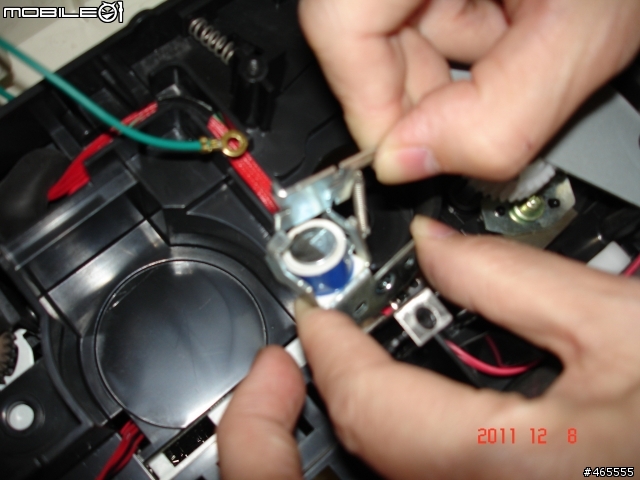

將簧片分離，要小心小彈簧~~飛不見就玩完了~~

將類軟膠移除，並安裝一類似材質塑膠軟墊(這是第一次亂找的材料，結果是太厚了)

這次其實是失敗的，接著又二次施工(沒有在記錄過程了，有點累了)，將厚度調小一點，果然真的不會再進第二張紙了，但開機時第一張列印時，還不是很順暢，機器一開機有時會顯示說有卡紙在進紙夾，或是第一張列印時會無法順利進紙，但是確定不會在出第二張卡在機器內了，這$1.2K可以算是省了嗎?還是有辦法讓小弟更完好嗎?
感謝樓主的教學及gogoid大大的3119拆解手冊，值得啦

夜深了
晚安

==================================================================

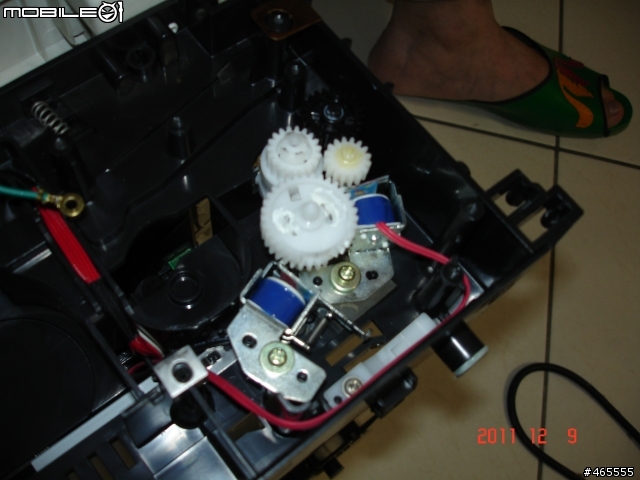

在拆一次，大發現wc-3119竟然有兩個電磁閥，只好在加工一次，測試後終於完成任務，省下了$1200，詳見下圖，報告完畢

ugauson

ugauson
個人積分：7分
文章編號：32548931

7分

9樓

2011-12-10 0:06

非常感謝，我的hp1010又復活了。省1200元

gogoid

gogoid
個人積分：691分
文章編號：32596932

691分

樓主

2011-12-12 17:47

jump_huang wrote:
不死心，死馬當活馬醫...(恕刪)

不錯果然是天才！磁筒簡單電火布也行！如果要小聲就需要找車用泡綿膠帶
恭喜大家都省下1200
