直擊Epson亞洲數位紡織中心 完整印製流程大公開

Epson是印表機知名品牌,而他們的列印技術不僅用在紙張上,也用在數位紡織上。數位紡織列印相較傳統紡織印染有小量多樣、環保、交期短的優點,不少奢侈品牌就是採用Epson的技術印製紡織品。Epson今年剛在日本成立亞洲數位紡織中心,我們看到了難得一見的數位紡織流程、設備,也進一步了解數位紡織領域的發展現況。

直擊Epson亞洲數位紡織中心 完整印製流程大公開
數位紡織列印適合小量多樣,在高價奢侈品市場受到青睞。

Epson亞洲數位紡織中心位於日本長野縣諏訪郡「富士見事業所」內,負責客戶銷售前測試支援的任務,當客戶有意採購Epson製造的數位紡織列印機Monna Lisa,可在此實際檢視列印過程、時間及產品品質。

這裏有完整的數位紡織生產線,包括前處理、列印、後處理、驗布,整個流程如下:

Step 1. 定型機 Stenter(前處理到乾燥 Pre-treatment to Drying)

應用在前處理及印好後送洗的織品乾燥,具有以下四種功能:進布 Applying unit、拉幅勾 Tentering unit、乾燥 Drying unit、送風 Winding unit。其中乾燥、送風屬於後處理的步驟。此機台也用於特殊處理,例如防水或軟化織品等。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

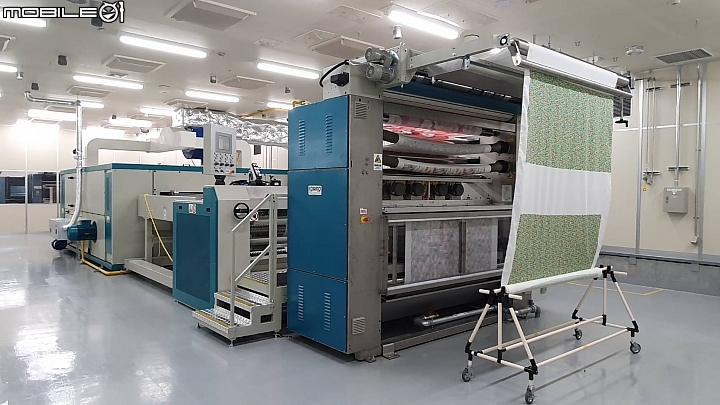

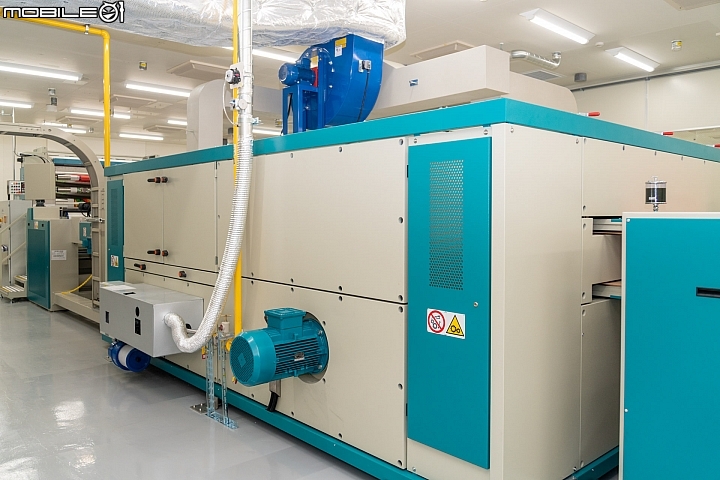

這一大台就是定型機,從前到後提供進布、拉幅勾、乾燥、送風四種功能。進布之後進行的前處理是上漿(Coating)。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

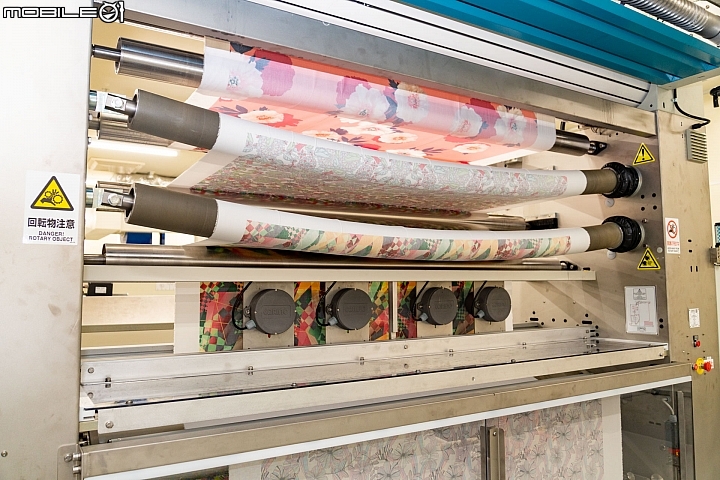

進布過程中有四顆鏡頭檢查布是否平整,有歪會自動處理。

直擊Epson亞洲數位紡織中心 完整印製流程大公開
這是進布區的背面。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

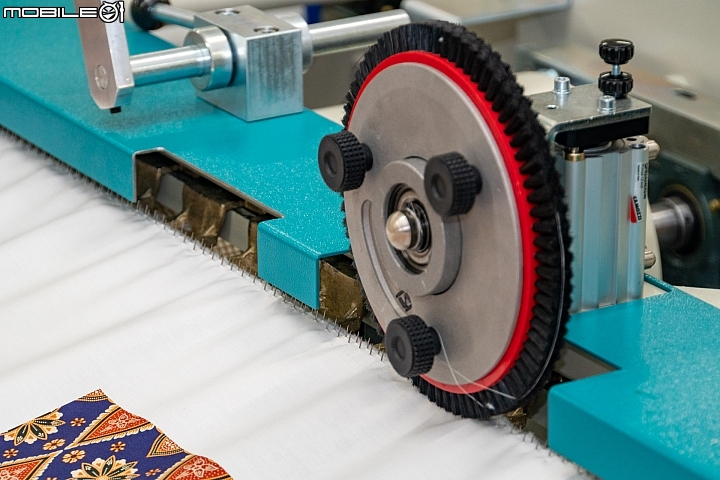

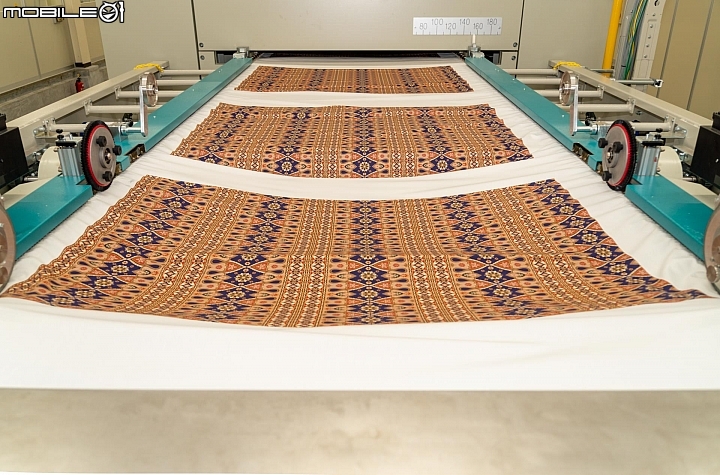

這一段是拉幅勾。

直擊Epson亞洲數位紡織中心 完整印製流程大公開
過程中會將布的兩側打上勾釘,兩旁用滾輪拉撐,所以我們看到布匹的兩側有洞是這麼來的。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

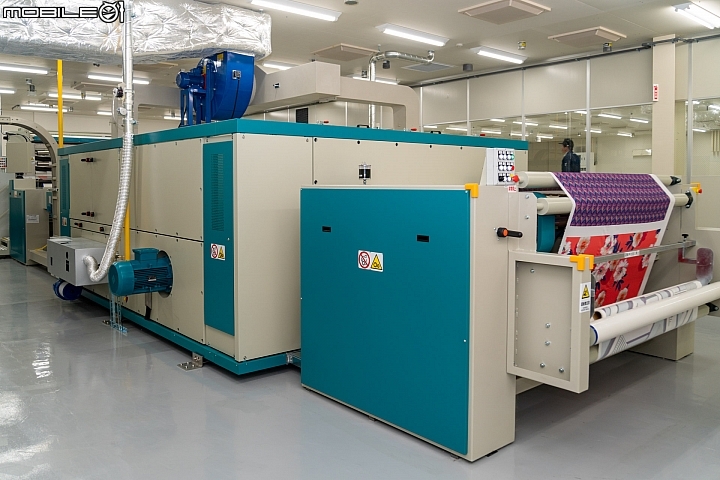

這部分負責後處理(Post-processing)中的乾燥、送風,熱能來自瓦斯或電力,看不見內部長怎樣。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

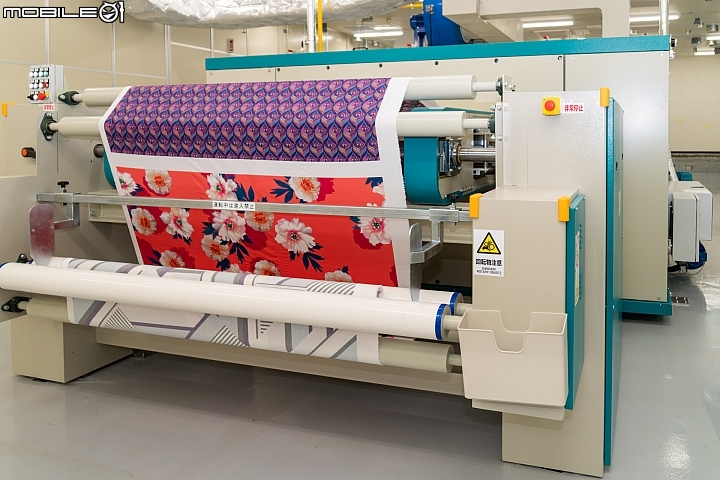

乾燥之後就是出口了。

直擊Epson亞洲數位紡織中心 完整印製流程大公開
布出來之後會自動捲起來。


定型機運作實況。

這台定型機由義大利Salvadé CORINO製造,長約16公尺、寬約4.7公尺、高約3.1公尺,重約15.4公噸,最快每分鐘可處理15公尺的布料。


Step 2. 數位紡織列印機 Monna Lisa Evo Tre 32

這台才是Epson要銷售的產品,基本上可視為超大型印表機,由Epson自家製造,長約4.16公尺、寬約6.82公尺、高約2.34公尺,重約3.6公噸。名稱中的32表示有32個印字頭,以8x4的方式排列,8個印字頭各負責印一種顏色,排成4列。Epson也有8、16、64個印字頭的產品,越多就越高階。Monna Lisa Evo Tre有:反應性(活性)reactive、酸性acid、分散性disperse、顏料pigment四種墨水模式,分別可應用在列印絲、縲縈(人造絲)、棉布、羊毛、尼龍、聚脂纖維等材質。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

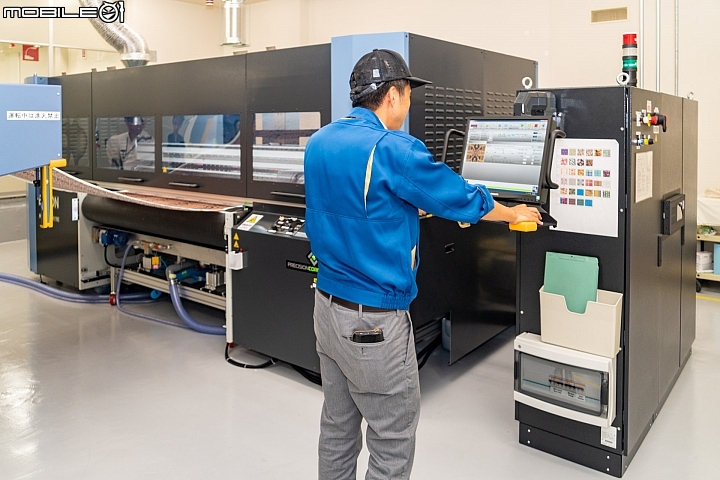

這一台就是Monna Lisa Evo Tre 32,操作員左邊看起來是不是像一台大型印表機?

直擊Epson亞洲數位紡織中心 完整印製流程大公開
大印表機內部。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

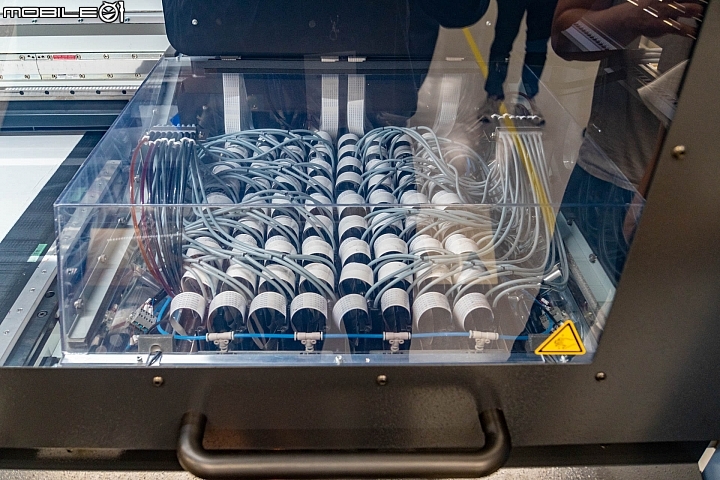

印字頭陣列。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

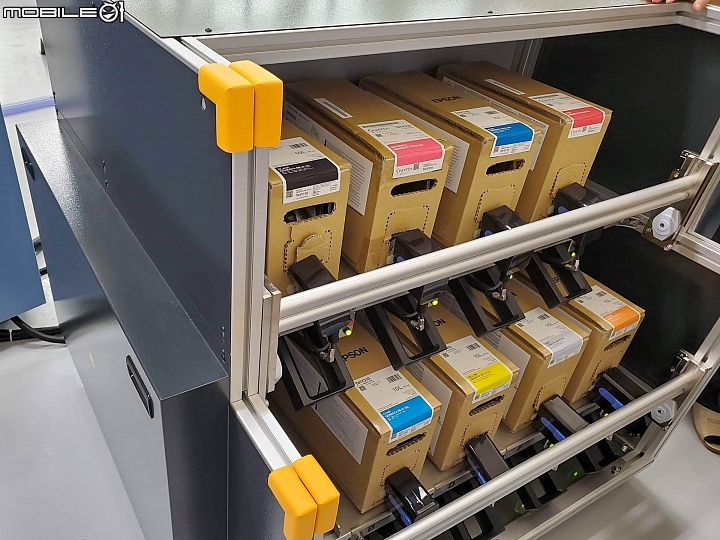

連墨水匣都是放大版,叫做墨倉(Ink Tank),共8種顏色,每箱10公升容量。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

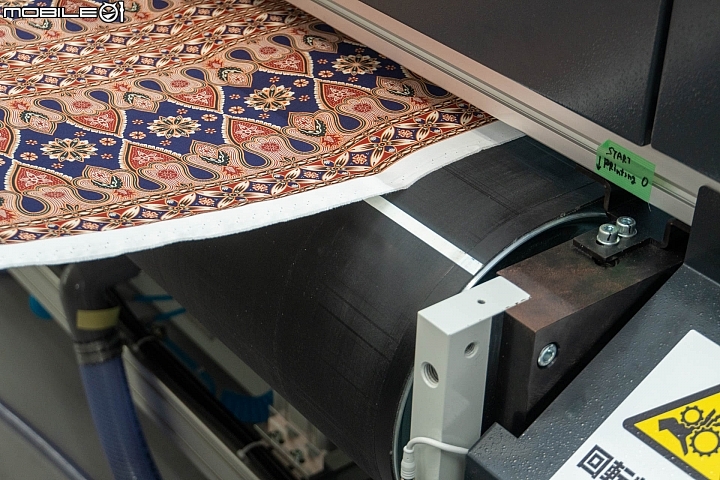

Monna Lisa Evo Tre 32的滾筒上有膠水,列印時會同時將紡織品拉撐去除皺摺。


Monna Lisa Evo Tre 32運作實況。


Step 3. 烘乾設備 Pre-dryer

從Monna Lisa Evo Tre 32印好的紡織品會進入烘乾設備中,預防墨水自纖維織品上流下來。這台烘乾機由義大利Unitech製造,長約4.3公尺、寬約3.1公尺、高約3.32公尺,重約2.52公噸。列印好的紡織品使用3pass的電熱器烘乾,相較1pass的產品有更高的乾燥能力。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

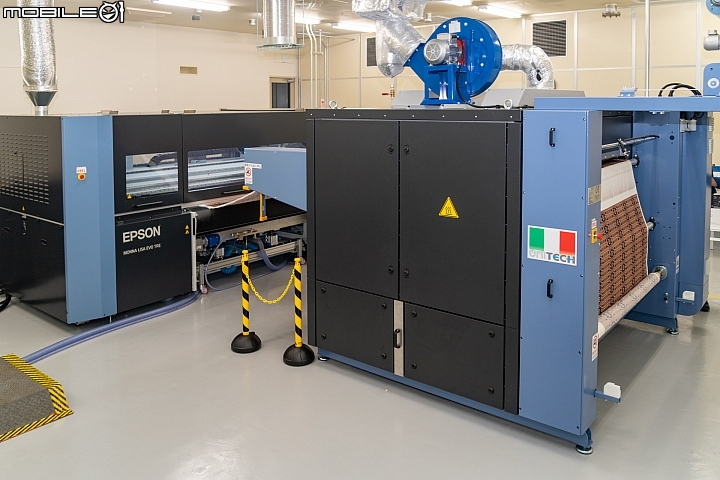

在Monna Lisa Evo Tre 32對面的就是烘乾設備。


Step 4. 蒸氣發色機 Steamer(後期處理)

接下來進入後處理流程,烘乾後的紡織品要放進蒸氣發色機,使用蒸氣固定染劑顏色。紡織品放入時會彎曲以背對背的方式懸掛,避免表面互相接觸。蒸氣發色機由義大利Salvadé製造,長約5.49公尺、寬約4.26公尺、高約3.68公尺,重7.69公噸,可容納50公尺長的紡織品,內部溫度約攝氏102-170度,每小時約消耗600公斤的蒸氣。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

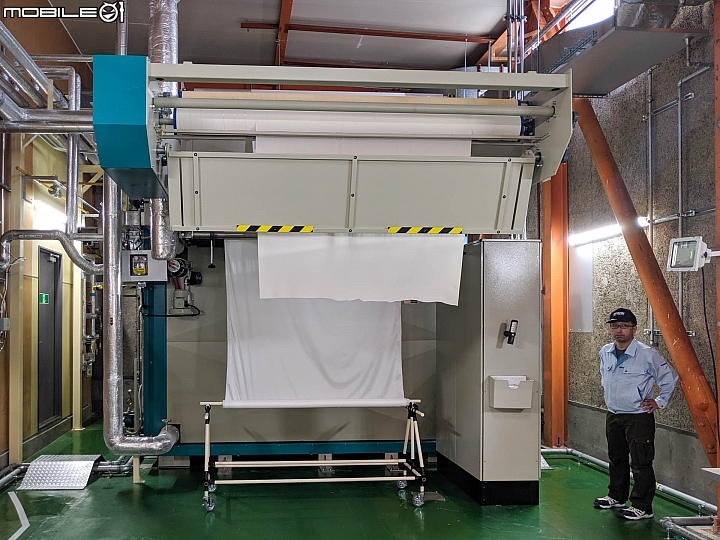

這台就是蒸氣發色機。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

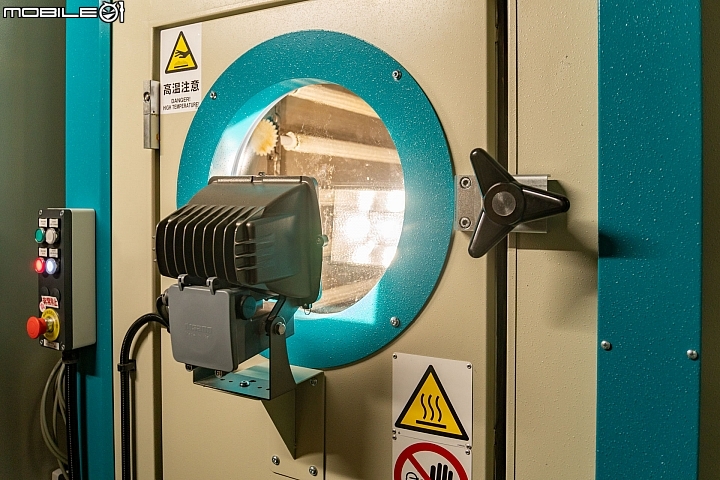

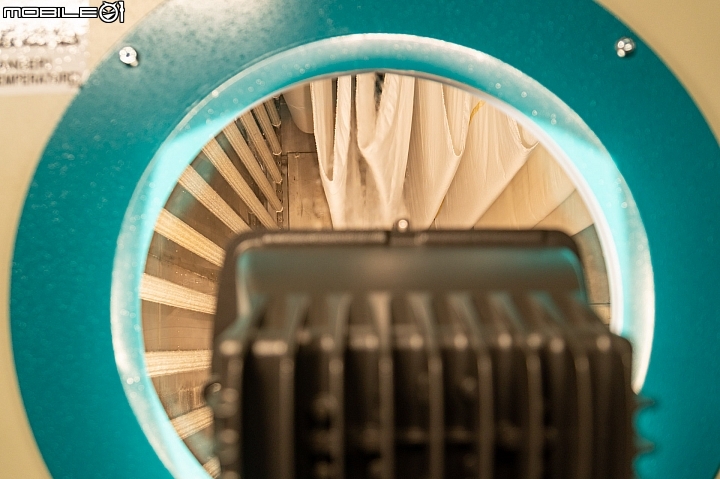

設備右側有小窗戶可以看見內部的狀況。

直擊Epson亞洲數位紡織中心 完整印製流程大公開
裏面是這個樣子。


Step 5. 水洗設備 Washing Unit(後處理製程)

蒸好之後進入水洗設備洗掉多餘的染料及前處理時上的漿,紡織品前後端會綁起來圈成一圈繞在水洗設備上,一邊轉一邊沖洗。共有四個水槽經過四個步驟以冷水、熱水、清潔劑洗淨。水洗設備由義大利Salvadé製造,長約2.37公尺、寬約3.56公尺、高約3.05公尺,重1.2公噸。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

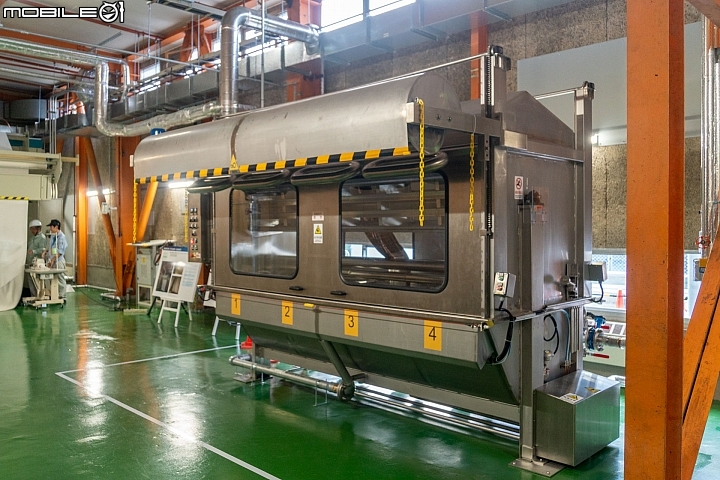

水洗設備。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

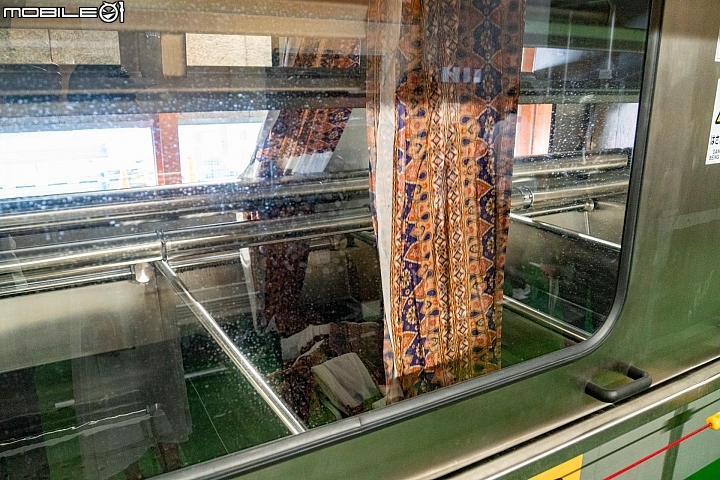

紡織品是圈成一圈旋轉沖洗。


水洗設備運作實況。

Step 6. 驗布設備 Fabric inspection machine

最後進入驗布設備以LED燈具照明檢查,確認是否有除針、斷針、水平條紋、顏色不均。驗布設備由義大利Tecno Team製造,長約1.22公尺、寬約2.73公尺、高約2.2公尺,重0.7公噸。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

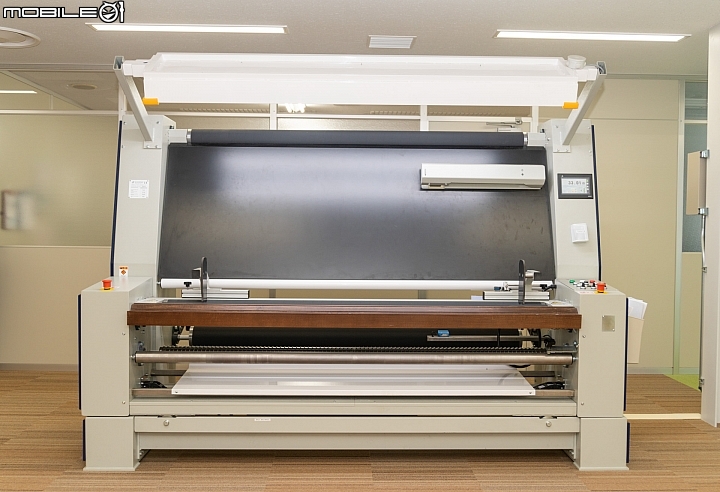

驗布設備。

至此完成全部的數位紡織流程。

可發現除了Monna Lisa Evo Tre之外,所有設備都是義大利製造。因為Epson自1998年起進入數位紡織領域時,就是與義大利絲綢之鄉Como的團隊合作。2003年第一代Monna Lisa問世,2014年成立Como數位紡織中心,2015年併購義大利For.Tex,2016年併購義大利Robustelli,2019年在日本成立亞洲數位紡織中心,主要市場就是在義大利與日本。

Epson與For.Tex、Robustelli的合作關係中,For.Tex擅長紡織印染流程,在前後處理的化學部份有經驗,Robustelli則是對紡織印刷機有專門技術。Epson提供的是噴墨科技,也就是自家研發的PrecisionCore精點微噴技術。Epson自行設計、製造的PrecisionCore列印晶片可在1.33吋的長度內具備兩列各400個,一共800個噴口,以電壓控制噴墨。依據商用印表機、大尺寸印表機、標籤印刷機等不同應用設計不同的印字頭,每種印字頭上的列印晶片視需求有不同的數量與排列。

Epson表示傳統紡織印染可表現的顏色、材質較多,但數位紡織列印相較有小量多樣、環保、交期短、漸層佳的優點。在高價奢侈品牌市場有優勢,如Chanel、Hermes、Ferragamo、Gucci等品牌都有採用Monna Lisa的解決方案。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

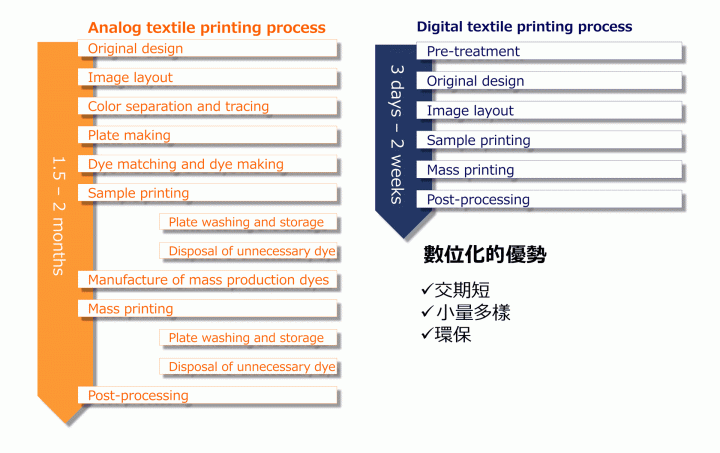

傳統紡織印染與數位紡織列印流程比較。

直擊Epson亞洲數位紡織中心 完整印製流程大公開

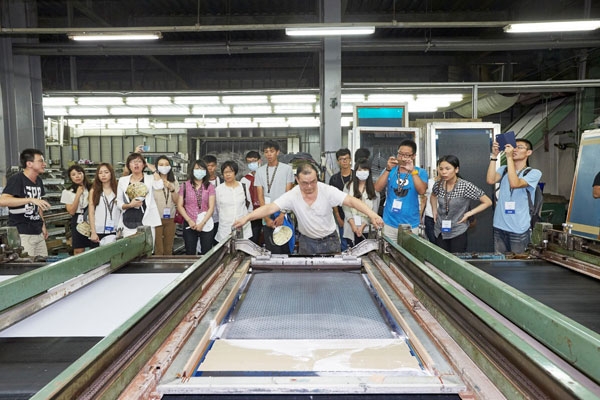

傳統印刷一個版就要佔據不少空間,一條線可能有不少版。

根據他們的調查,在圖片(Photo & Graphic)、廣告(Signage)、紡織(Direct to Fabric, DTF)、標籤(Labels)四個印刷市場中,紡織是目前數位化程度最低的,認為有相當大成長空間。希望能將數位紡織市場從高價奢侈品牌擴張到快時尚、一般成衣、運動品牌等。他們有能力直接支援DTG(Direct to Garment,成衣直噴)、ST(Sublimation Transfer,熱昇華轉印)、DTF(Direct to Fabric,纖維直噴)等服務。

目前Epson在全球擁有100多個數位紡織客戶,Monna Lisa裝機量超過300台。台灣自2015年起已有5台裝機量,其中2台是今年剛銷售給台灣最大的紡織廠。Epson表示台灣數位紡織印刷成長迅速,在運動與戶外服飾品牌較受青睞,熱昇華轉印到機能衣的市場持續成長,客戶大多傾向使用32噴頭以上的高速機種,預期今年度有機會再賣出一台Monna Lisa。
