EPSON L805 噴頭阻塞 噴頭拆卸與清潔教學 進階操作 20170829

相關文章連結
1. EPSON L805 簡單開箱 與 實際輸出影像測試 勸敗文
2. EPSON 印表機噴頭阻塞 清通方法分享


今天來分享一下進階的噴頭清潔教學

文章開始前先提醒您注意事項,本教學的清潔會讓印表機的保固失效。

本教學適合具有承擔印表機裝不回去故障的風險心理素質的人。

本教學是我個人親自動手對我的印表機進行維護的過程記錄分享,如因參考本教學搞壞自己印表機或造成任何問題,本人一概不負責,風險請自行承擔。

本教學非官方認可的正確操作流程,務必注意!!!

如果您可以承擔風險,那就繼續往下看吧~

由於我的印表機已經操了一年多,清噴頭有時候效果已經不太理想。

總是會有幾個孔塞住與混色問題。

所以決定對噴頭來一個大清潔,作為一個良心的L805勸敗者,我也把我整理的過程拍攝下來提供給需要的朋友做參考。

如果您也遇到同樣的問題,可以嘗試看看,沒過保固的人建議送修去。

先來看看會用到的工具


EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829


左下方的灰卡是用不到的,不用特別去買蛤~

小隻的十字起子,是鐵質材料,用平口鉗夾彎成90度,因為我們要開背蓋的某個零件需要特工。

我不知道去哪買,所以隨便拿來做一隻。

右下方白色的紙,就是外面一般的濕紙巾,其實我要的是他的不織布材質,不會留棉絮在噴頭上。

威猛先生真的很猛,用兩三年了洗噴頭才用了不到1/3。要買玻璃的喔。

操作之前,先按下關機,在噴頭有做動的時候瞬間拔掉插頭。

讓墨車可以用手推動。

然後移動到好作業的地方開始進行我們的拆噴頭工作。

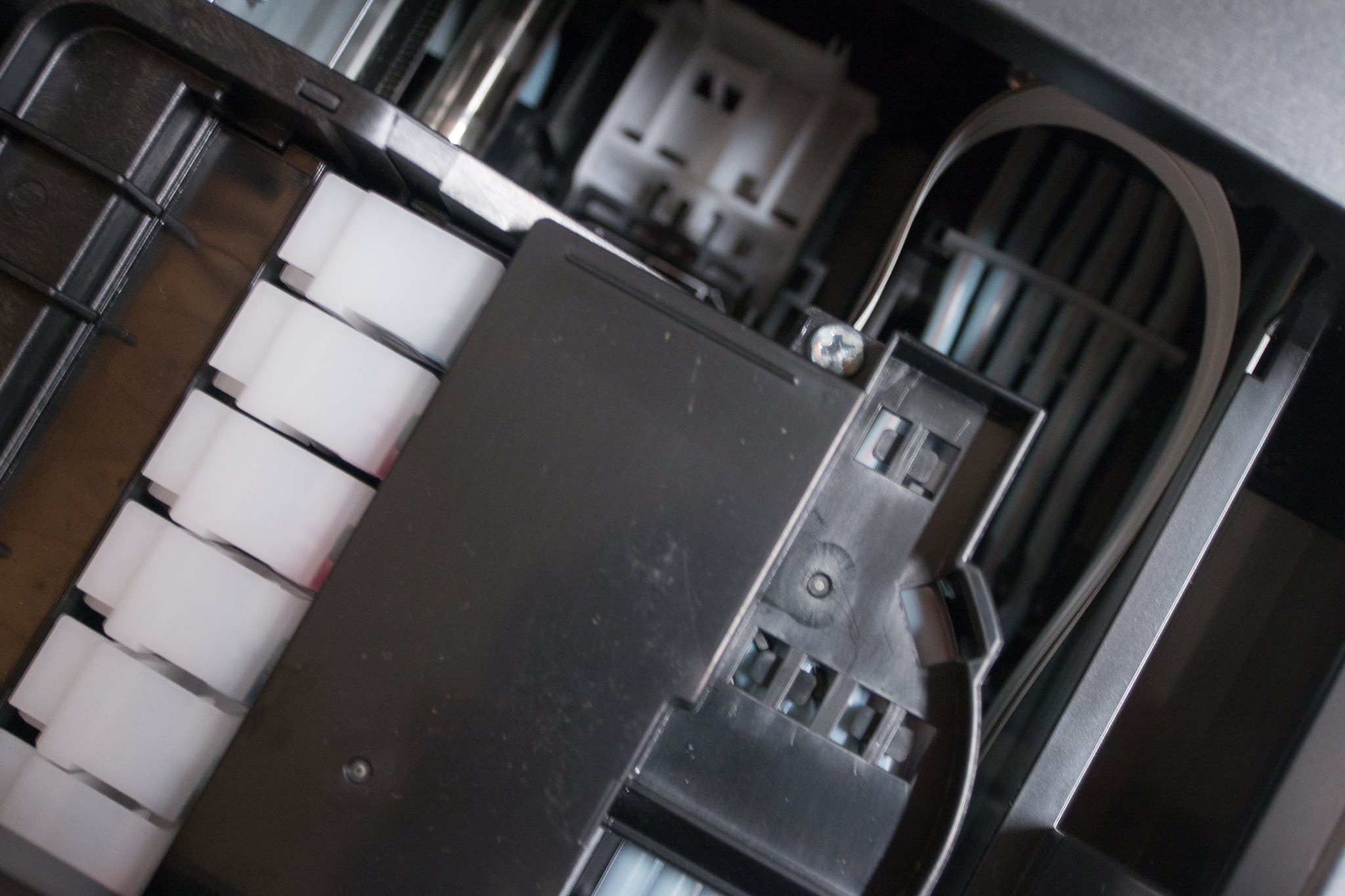

打開上蓋,墨車推到大開口處,找到墨排上方的螺絲。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

直接拆下,保護蓋就可拿起,看到下方墨管。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

再來,把墨管上方的透明塑膠片向右拉一下,就會鬆脫。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

現在找一支筆或立可白,在墨囊上方寫下編號與排列方向的記號,這樣等等裝回去才不會亂。

只要你覺得需要記下的務必自己做記號,或拍照記錄。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

做好記號後,就把墨囊都拔起來,在上圖數字前方有可以壓下的扣具,按一下就可拿起,一個墨囊一個。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

下面看到的就是噴頭,但是現在還拿不起來。先拆下右側內部的排線蓋,扣具位置在棉花棒紙的位置,用一字螺絲刀或手指摳一下就可拿下

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

再來拆右側外部的排線蓋,棉花棒指的地方是第一個,在往排線這邊數一個他才是真正的扣具位置。

用細的一字螺絲刀插進縫隙,稍微往外扳,然後左手按住整片護蓋向下推就可以拿掉。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

拆掉後就可以看到排線,但是這邊不用拆排線。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

接著要用到剛剛我自己做的特殊工具,折彎的螺絲刀。

這個務必要自己做一隻,或者去買彎頭的鑷子,不然等等絕對無法操作。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

螺絲刀等等要在我指的這個地方找到卡筍,然後拆內部墨囊固定版。

這個是最難拆的東西。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

注意我用螺絲刀指的地方,就是上圖我們要對付的卡榫,左右各一個,不好拆,要有耐心。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

注意看我拆下後的位置跟上圖拆下的零件卡榫孔位置,你知道位置後會比較好拆,不然你會很痛苦。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

墨囊固定座拆下後,我們可以看到固定噴頭的三顆螺絲。把三顆都拆下。

上方兩個,左下一個。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

螺絲拆掉後就可以把噴頭拿起來,拿起來的時候注意右側的排線是連在一起的。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

噴頭拿起後左邊有兩條排線,小心拔除,你好好享受這個拔除的輕鬆過程,裝回去是有夠難裝!

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

現在在不織布上倒上一些威猛先生,夠濕就好,飽水狀態,不用滿出來也不用盒子裝,都是多的。

一堆人泡壞噴頭也是用太多的關係。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

泡頭之前,先用棉花棒把噴頭最外色鋁框堆積的墨小心的擦除,千萬不要碰到正面金色的部分。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

棉花棒清好之後,就把噴頭的金色面,泡在剛剛準備的威猛先生體液上。

泡個五分鐘就可以,如果堵得很誇張,就自己泡久點。

現在我們要來清一下,吸墨海綿的周圍,同樣用棉花棒清乾淨,擦不起來就沾點威猛先生的汗水。

方形海綿跟左邊白色機後中間,有一片軟橡膠刮板,那是清噴頭用的,務必要擦乾淨,他有可能就是你噴頭老是清不乾淨的關鍵之一。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

時間差不多就拿起來,這時候你完全不要去擦金色的面,直接反序裝回所有零件後,開機執行清潔噴頭兩三次之後就OK。

EPSON L805 噴頭阻塞  噴頭拆卸與清潔教學 進階操作 20170829

噴嘴檢查導表我就不再拍了

當你的印表機堵頭的時候,我相信你已經看過不知道幾百張也知道她全通的時候長啥樣了。

這個清潔方式是最後手段,但只針對單純的墨水堵塞有用,噴頭本體假如壞了,那就是壞了。

趕緊送修。

希望本篇文章能讓有堵噴頭困擾的朋友有一個最後的解決方案。

也算是印表機大保養的教學啦。

希望對各位有幫助。

本人沒在賣印表機 其他機器不要問我 我沒拆過不知道啊!

廢墨處理等我機器需要處理的時候再來寫篇教學。

2017-08-29 23:15 發佈

Old Whisky wrote:
相關文章連結1. EPSON...(恕刪)


太神了!
一方面是技術,一方面是分享的無私,二者皆服!
同為喜歡印照片的同好,希望大家都可以開心印照片。

有問題互相交流,這個狀況以前也遇過求助無門。

寫篇文章跟大家分享經驗,也許哪天有同樣問題的朋友可以解決掉困擾。

那這篇文章就值得了。



酷里斯帝 wrote:
太神了!一方面是技...(恕刪)

Old Whisky wrote:
同為喜歡印照片的同...(恕刪)


看完會懷疑你是不是從事開發印表機行業的,像墨囊、刮刀、...
這些名詞不是一般自己亂拆的人會知道的!
多拆幾台操壞掉的印表機,大概就會有點了解。

不說了,說出來都是淚啊~~~

酷里斯帝 wrote:
看完會懷疑你是不是...(恕刪)
請問這要是過保了,不能花錢維修嗎?
當然可以啊,

只是既然都壞了,自己嘗試修看看。

萬一讓您省了 3000多元換噴頭,也還蠻值得的吧。

當然啦,前提是自己願意承擔風險。



tomychan wrote:
請問這要是過保了,...(恕刪)

Old Whisky wrote:
相關文章連結1. EPSON...(恕刪)


小地佩服你的無私分享.

其實EPSON T50 1390也是相同的方法 要用你的特別工具去拆解分頭下來!
哈 alexis8351 大

僅僅是經驗分享而已,哪天有問題還得您大力幫忙了~


alexis8351 wrote:
小地佩服你的無私分...(恕刪)
因為我這台L800用印字頭檢查時,雖然沒塞,但線條都有分岔的情形,導致印照片的品質已經很糟。
今天照著這篇教學操作,過程大致順利,清完裝回去了。
但現在悲劇了......
裝回去後,一開始先做一次印字頭清潔,再檢查噴頭,線條當然還是斷斷續續,
再次清潔到一半時,赫然後我竟忘了把墨匣的狀態鈕轉回去列印狀態,當下趕快轉上去。
因為在清潔前我把機器搬到它處,所以先把墨匣扭到搬運狀態,清完組回後忘了復元。

在清了這二次後,第三次要清,就不能清噴頭了,也幾乎完全印不出線條。

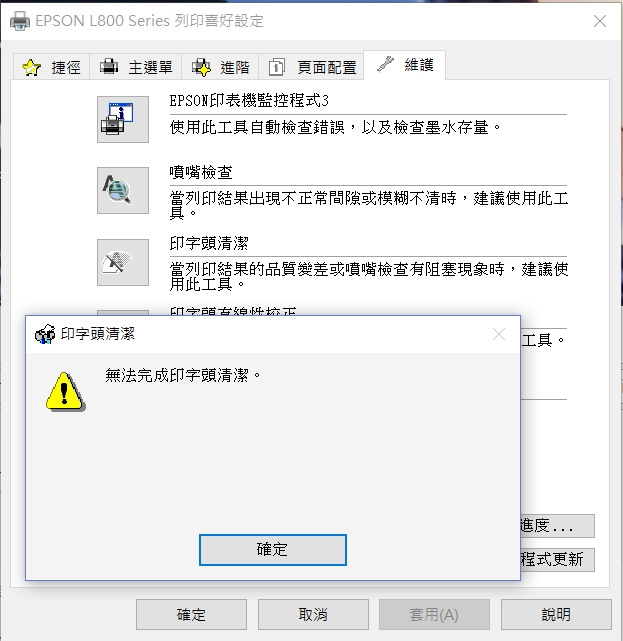

訊息如下:


印表機沒動作,並顯示「無法完成印字頭清潔」的視窗。
不知還有沒有救?
但在檢查噴頭時,它還是會印,就只不能啟動清潔程序。

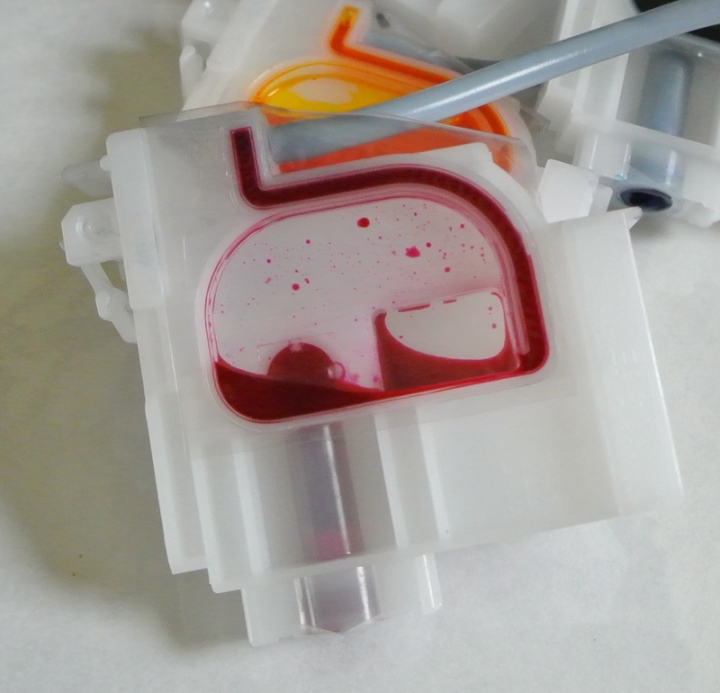

另外,在第一次拆開時,發現其中一個墨囊裏的墨水很少,出口的通道也幾乎空了:
