使得改裝連續供墨越來越盛行
而各副廠商家改機所使用走線、材質等
對於機器使用的美觀以及壽命有相當程度的影響
然而3C業界削價競爭的生態
使得副廠商家越來越難以生存
不得不在降低成本上無所不用其極
在日後發生卡紙卡線或摩擦破皮漏墨等情況時
因為改機失去了原廠保固
維修的費用加起來超過當初改機的費用
甚至修不好只能丟棄再買一台
我想在很多人都有這種感覺很差的經驗
張老師說的好
好的工程師帶你上天堂
不好的工程師帶你住套房
今天有幸認識到一位以精緻耐用走線為主的工程師
以過去多年從事土木建築的經驗來改裝
對於整體結構上有較多的考量
讓大家對於印表機改裝到底做了一些什麼事情有更詳細的了解
話不多說看照片吧
今天的媽豆是EPSON高階六色款T50

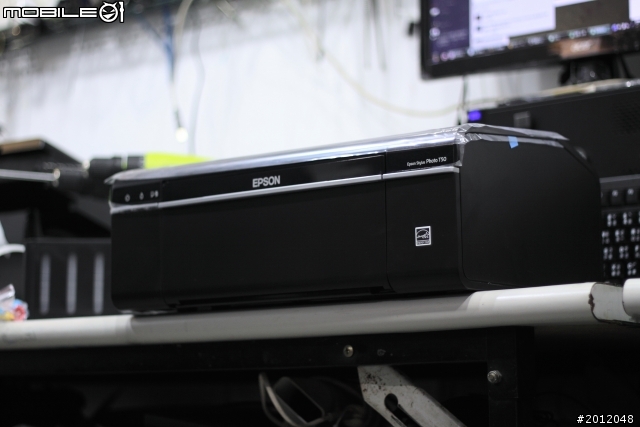

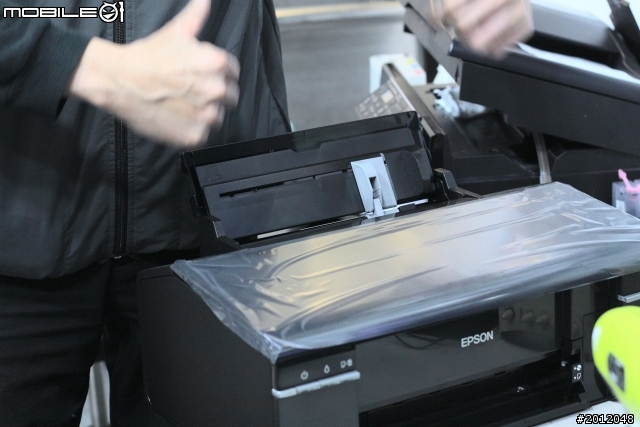

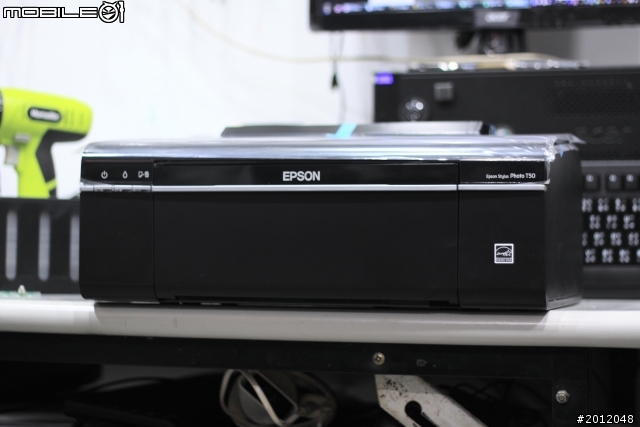

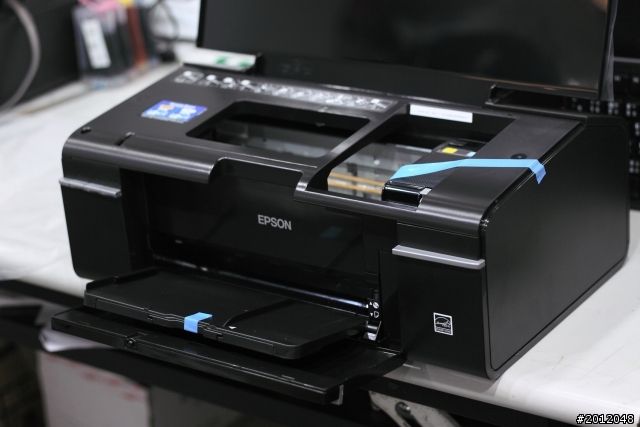

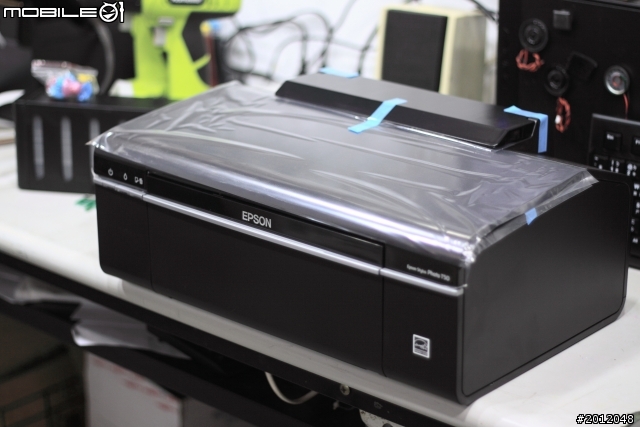

先來幾張T50帥氣的英姿
當然在改裝前

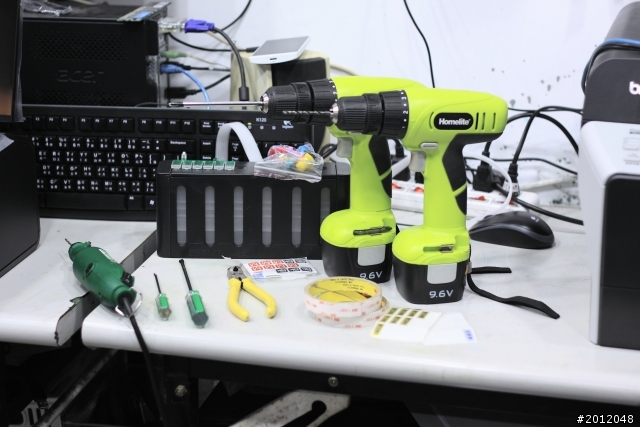

工具的充分準備是很重要的
既然工具準備齊全
那就開始動工啦

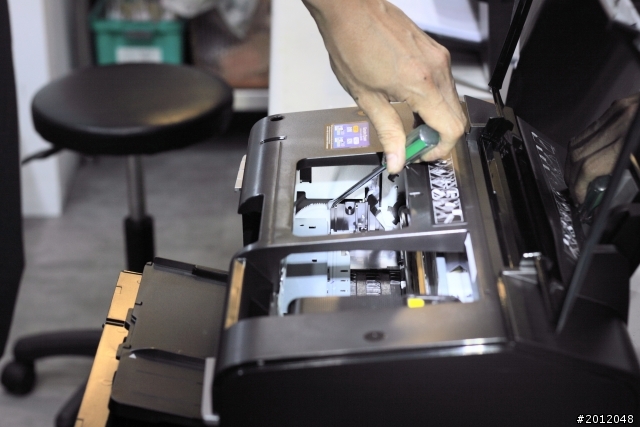

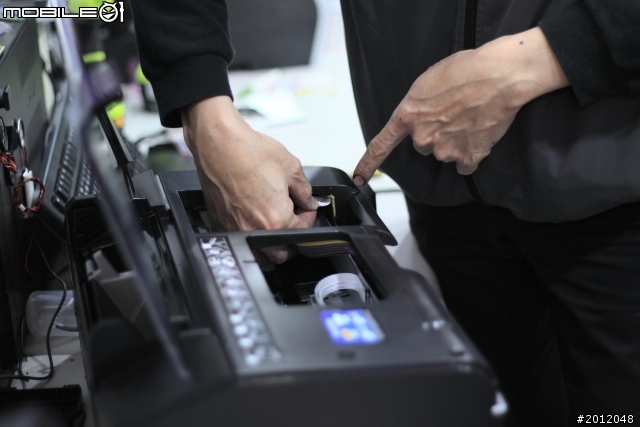

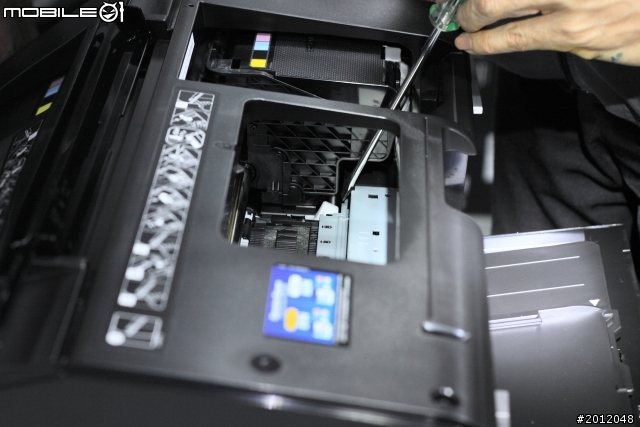

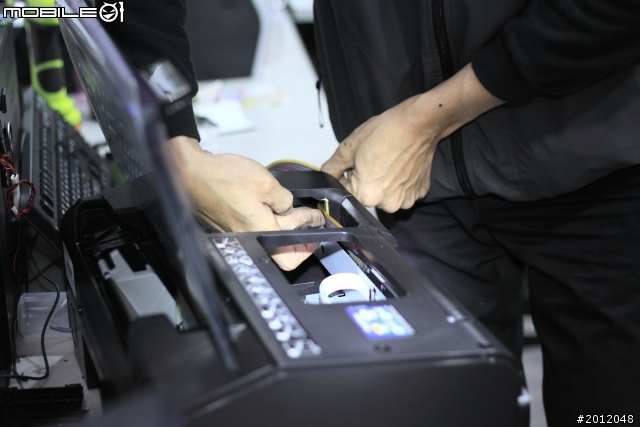

首先打開印表機上蓋

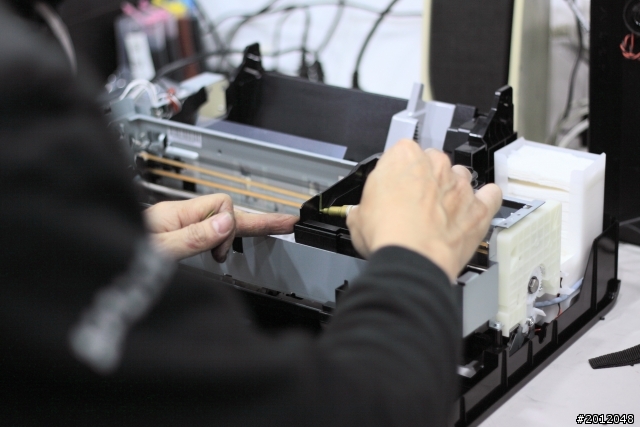

轉動機身內部左側的齒輪
這時噴頭旁將噴頭固定的機構就會倒下
這時噴頭就能自由移動

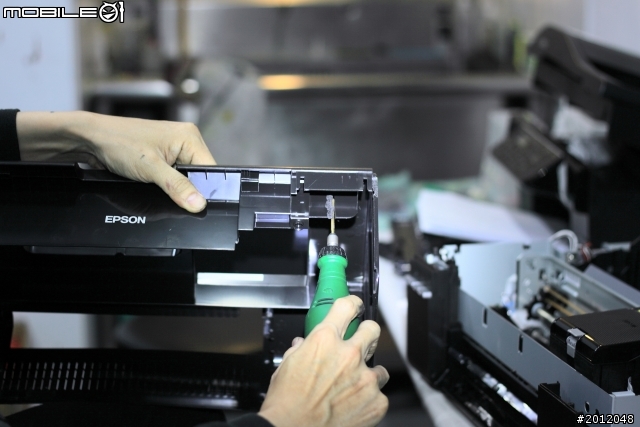

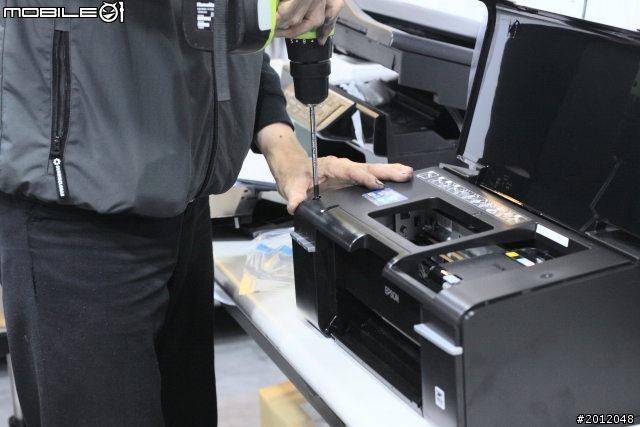

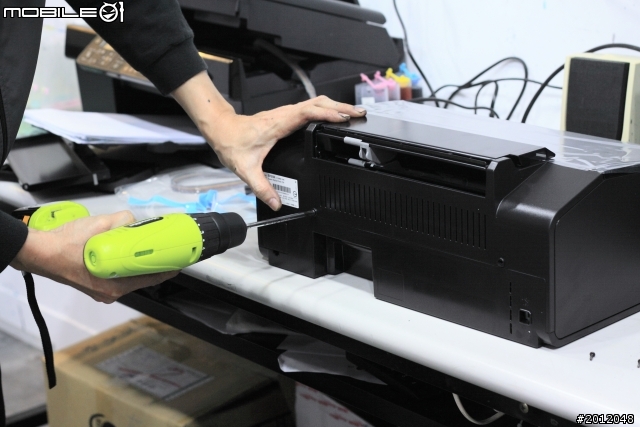

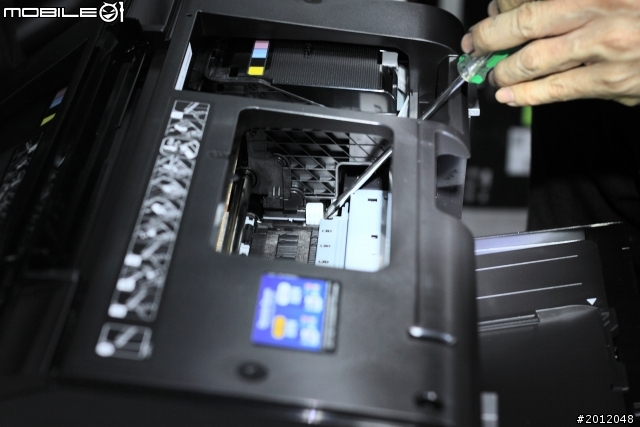

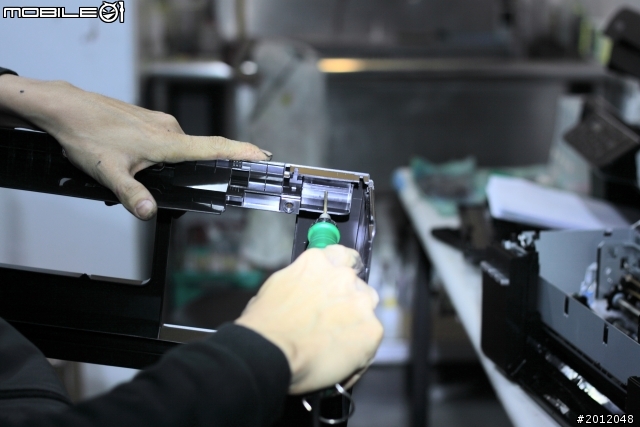

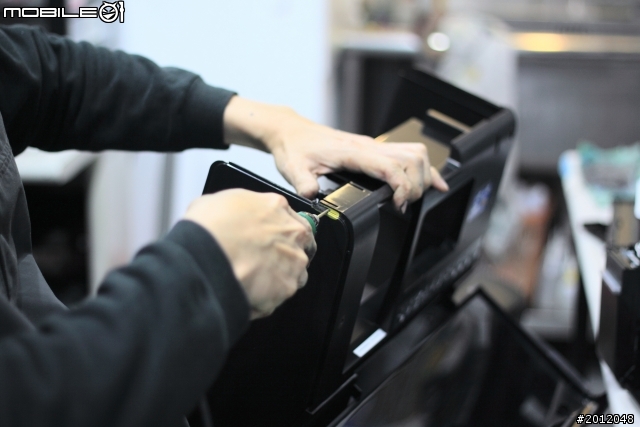

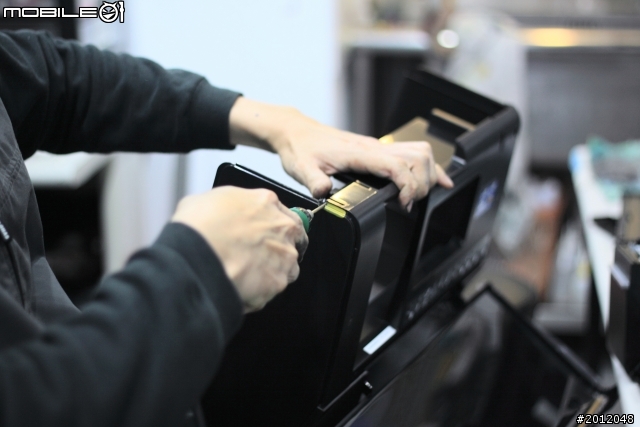

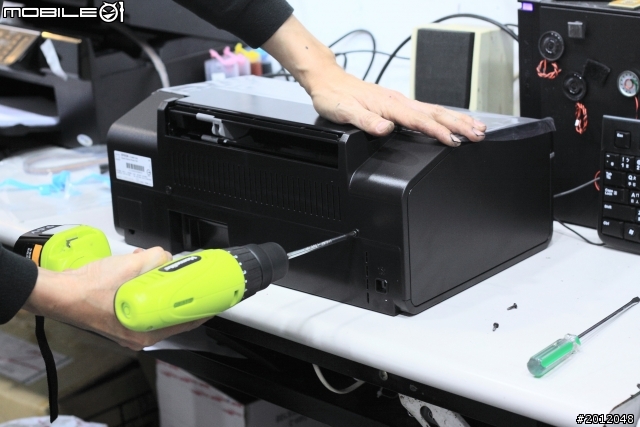

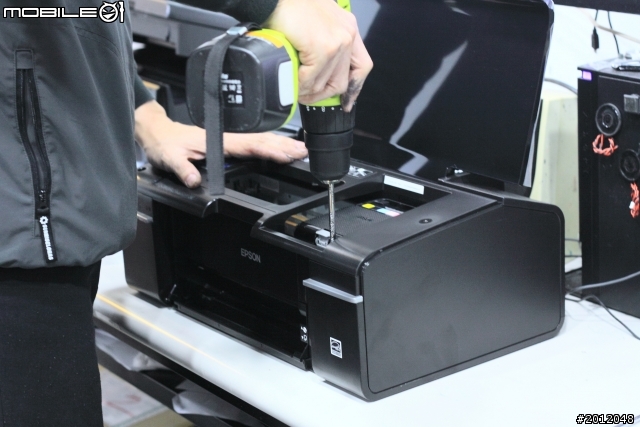

T50的外殼只有四顆螺絲
分別位於四個角落
算是相當簡單

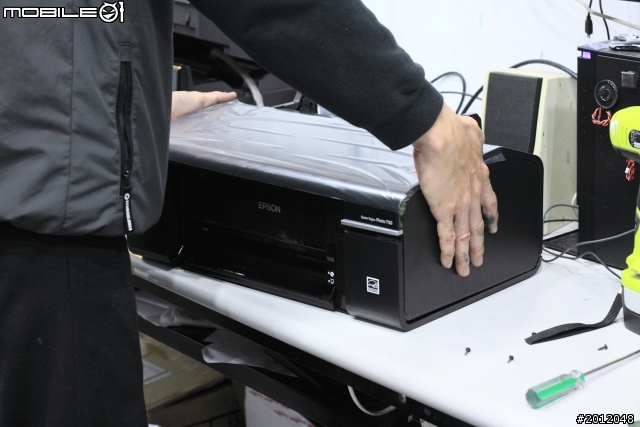

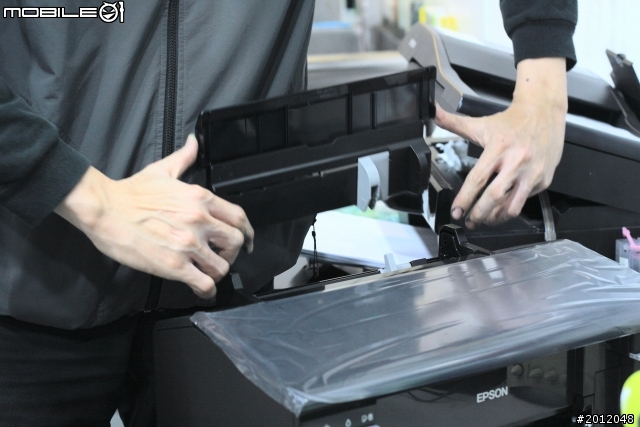

在外殼脫離前
還有進紙擋板需要先取下
這個時候

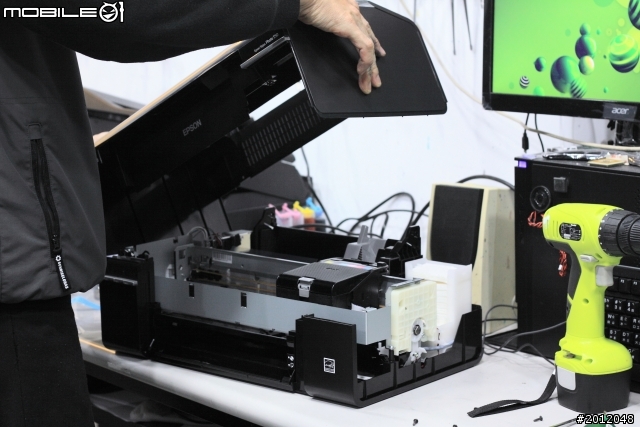

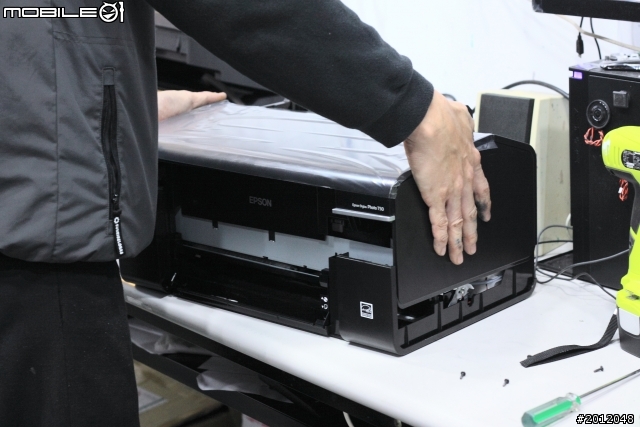

我們終於可以把T50的衣服脫掉了
阿~~~~~~~~~~斯

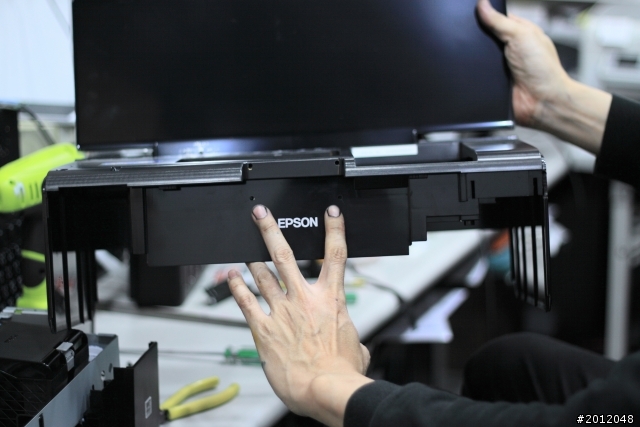

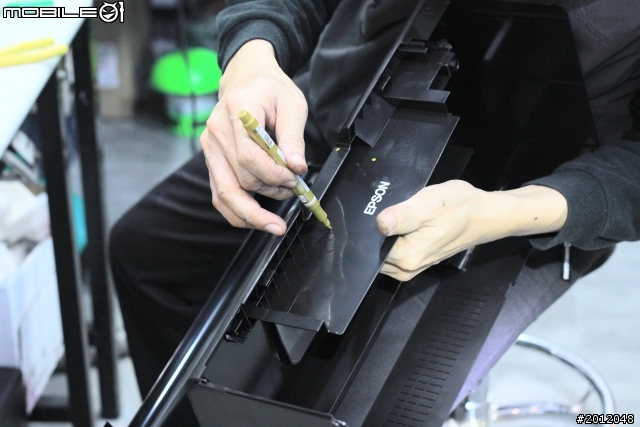

外殼脫下來之後要先做點處理

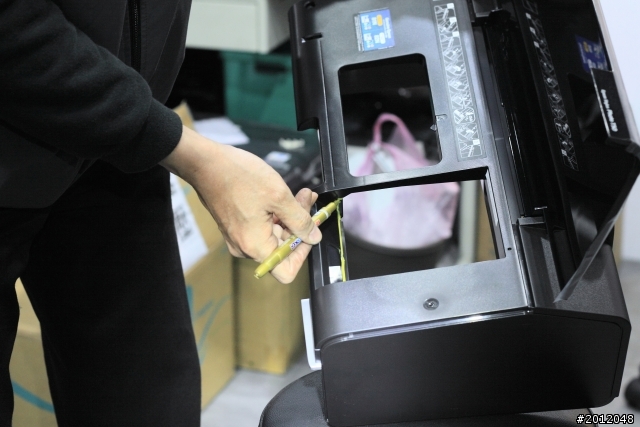

畫線的部分是會影響管線的地方
從上面來看是在這個位置

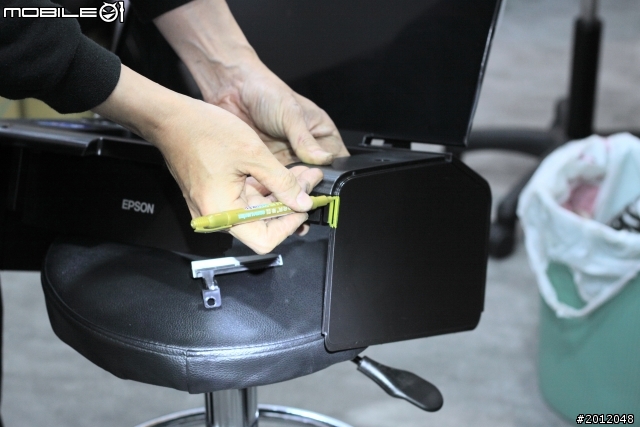

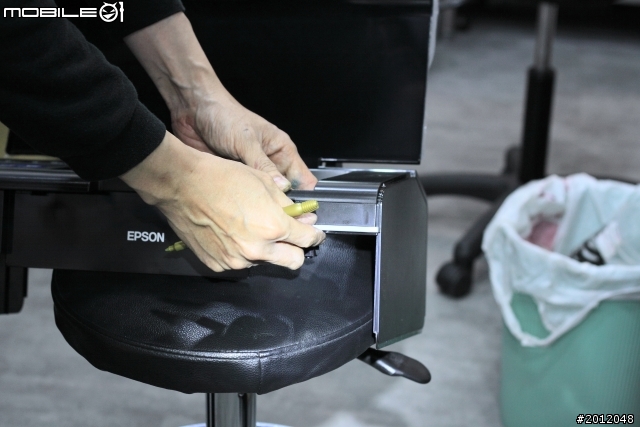

再來是外殼右邊的部分
前面的擋板是可以脫離的
畫線的部分一樣是需要處理

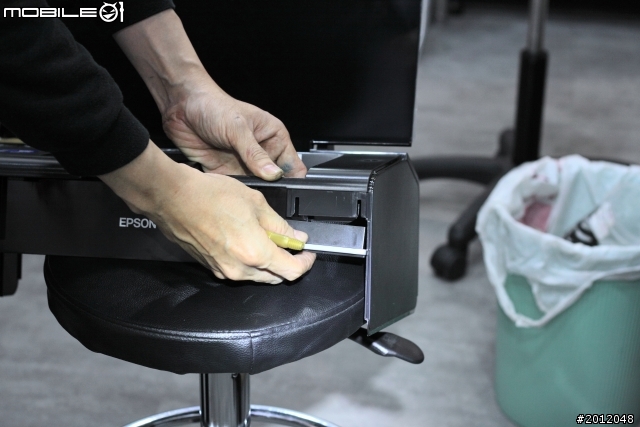

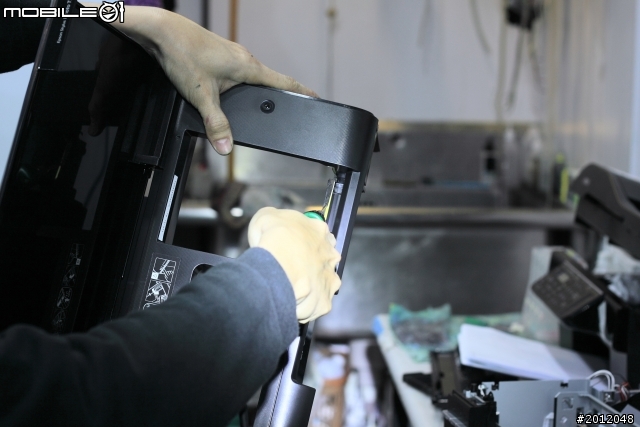

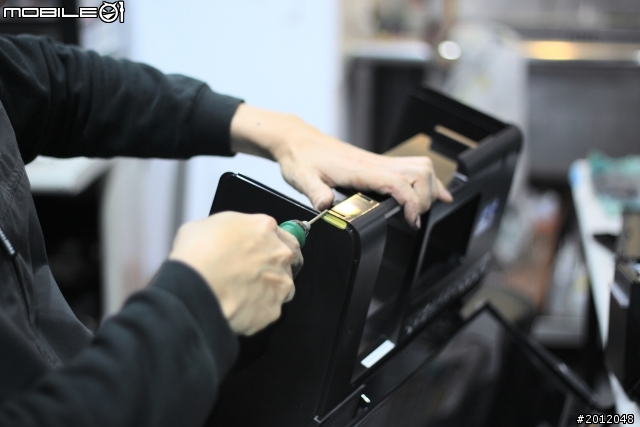

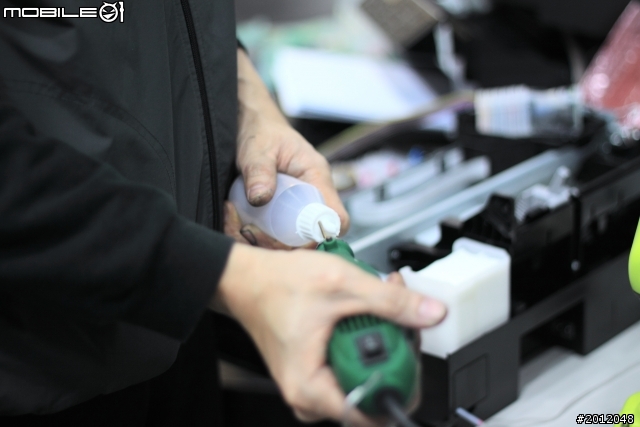

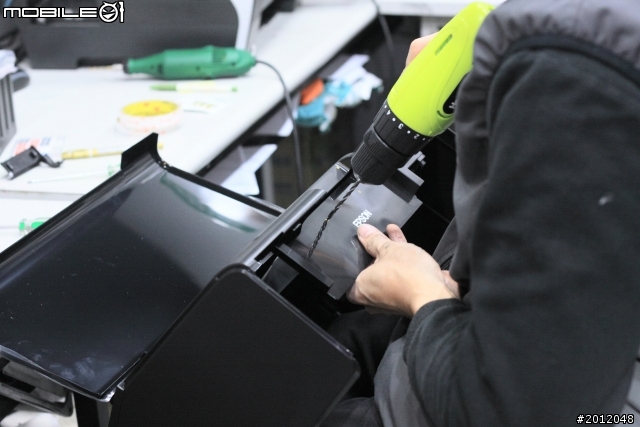

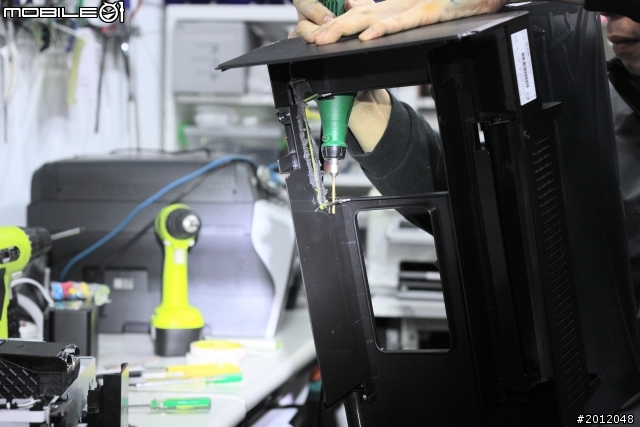

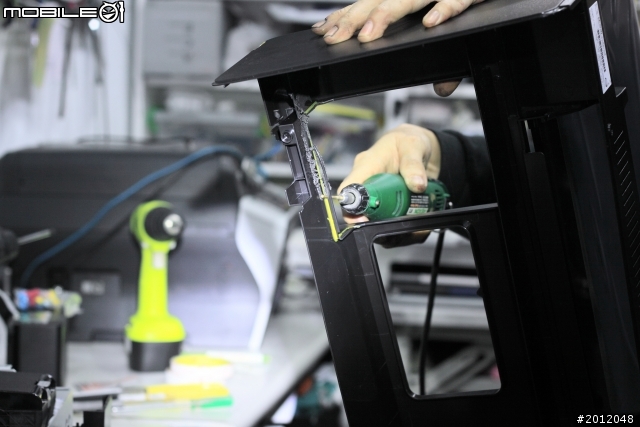

這時候磨牙齒的要上場了
為墨水管線的路徑開闢一條偉大的航道
在隔壁的這塊板子也會阻礙管線的行進
擋管線者死!!

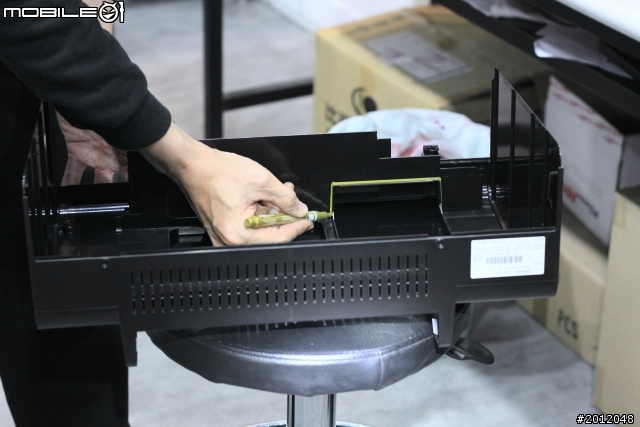

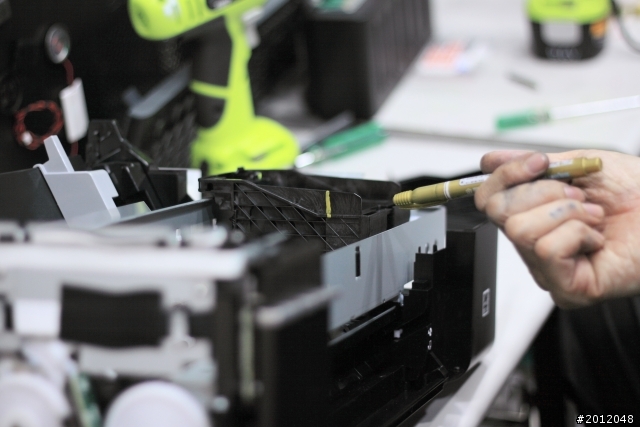

接下來輪到一開始畫線的部分
吼系!

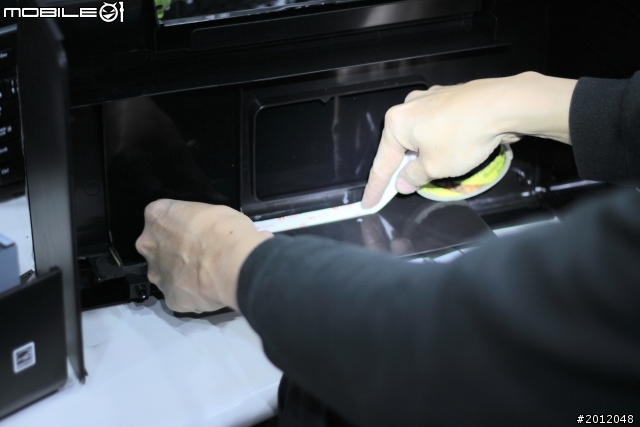

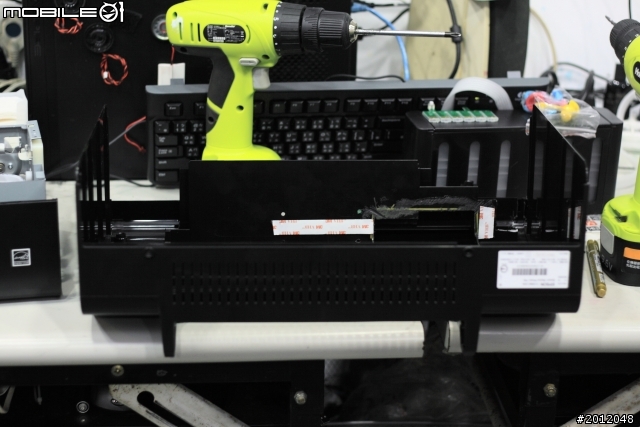

固定管線的束線繩通道
貼上最黏的3M雙面膠帶
到這邊外殼的加工總算是告一個段落了

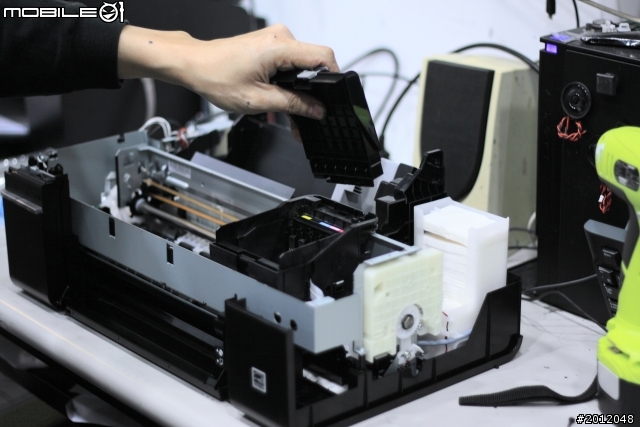

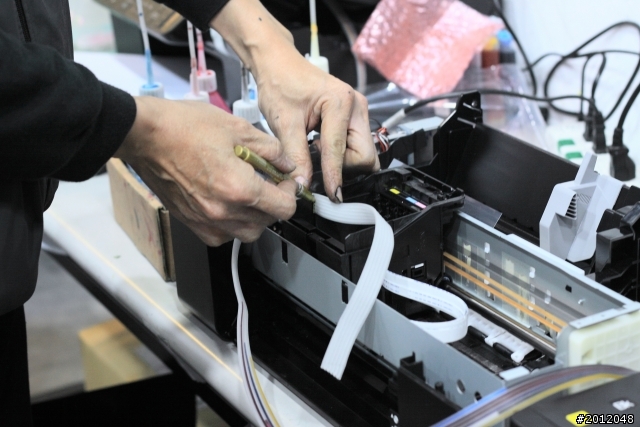

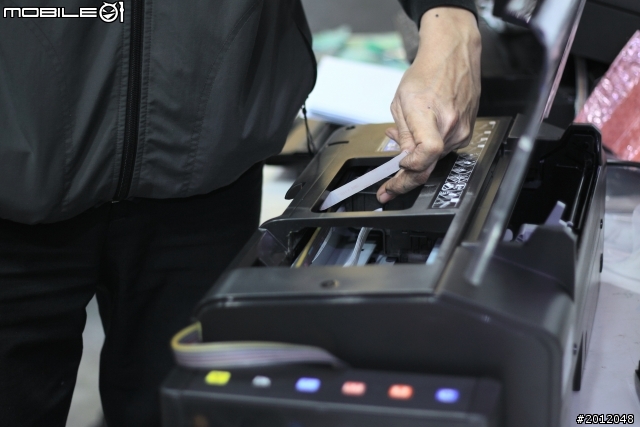

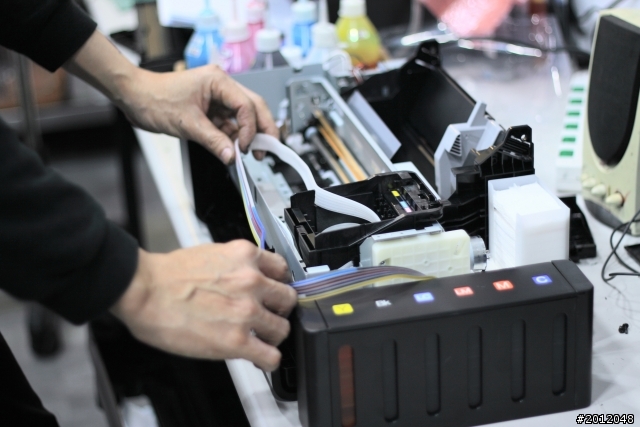

接下來輪到噴頭
上蓋一樣必須分離

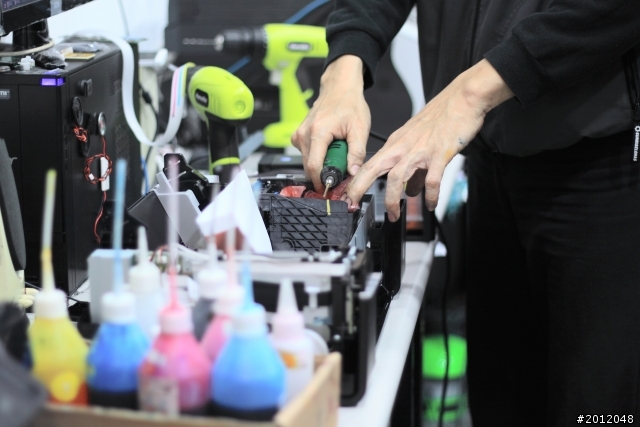

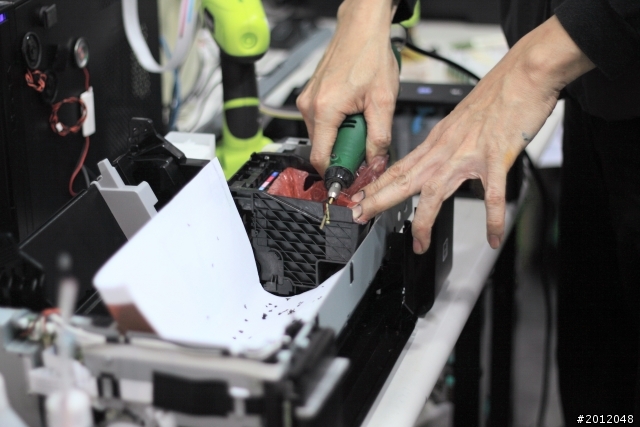

噴頭切割管線溝槽
這邊很重要的一點是
管線必須站直的
如果斜著橫躺
時間久了管線就會因為地心引力而越垂越低
很容易會去摩擦到其他的部分而破皮

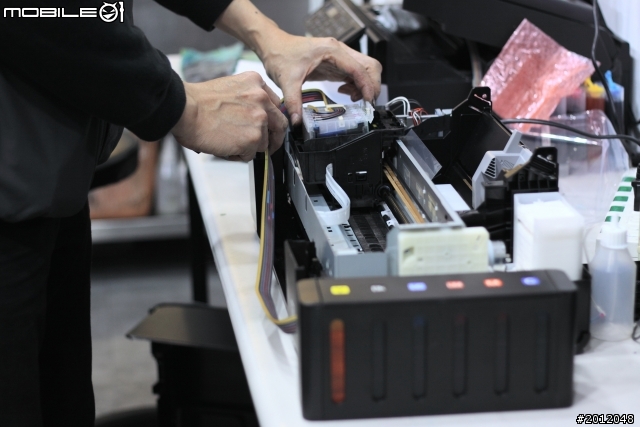

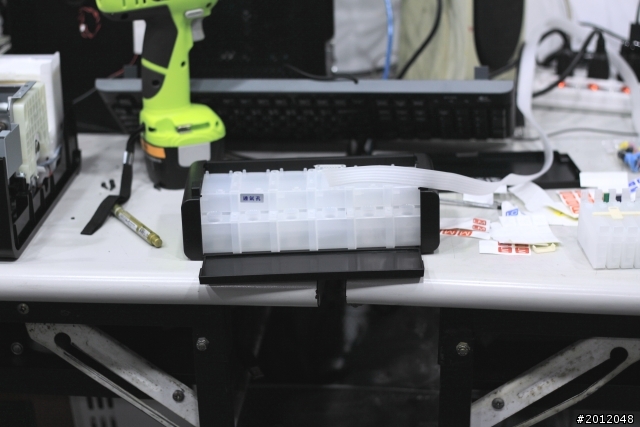

輪到套件了

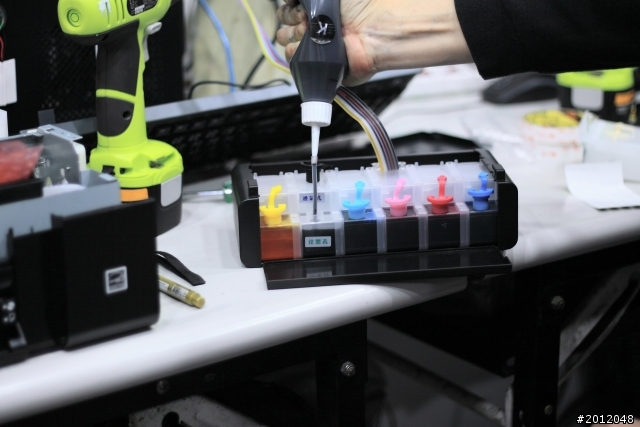

加墨水吧!
小心管線低於外瓶很容易會滴出來
可以拿高或先夾死

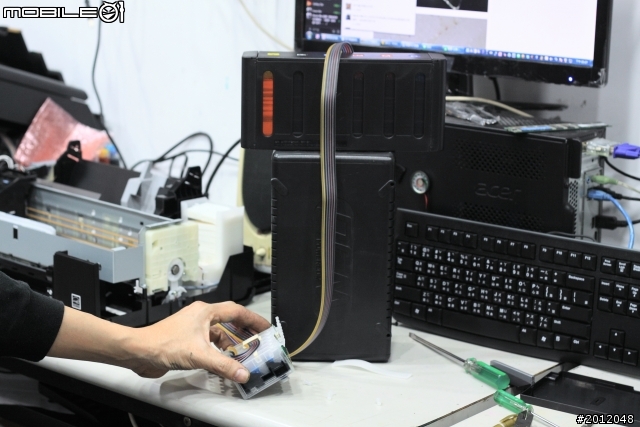

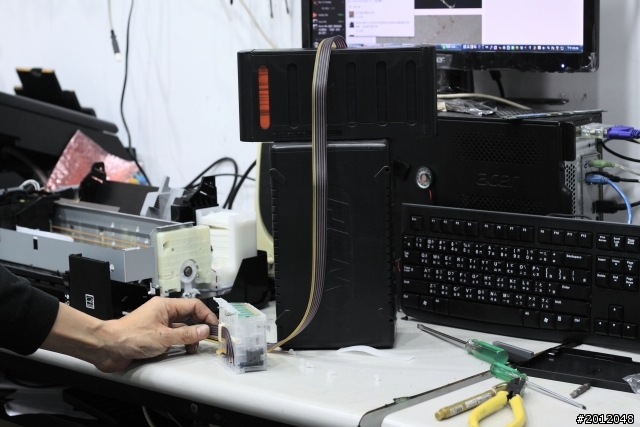

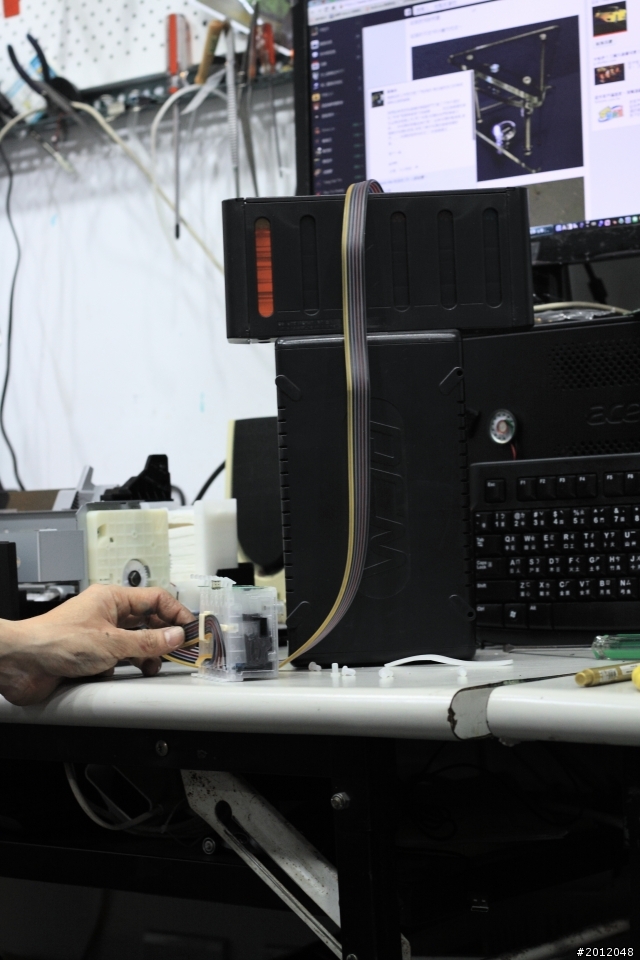

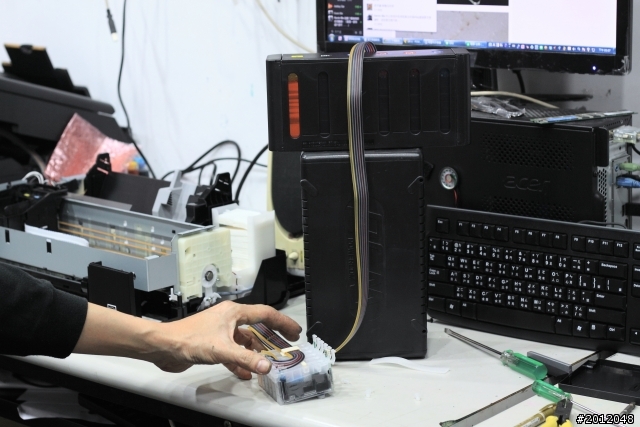

量量看適當的管線長度

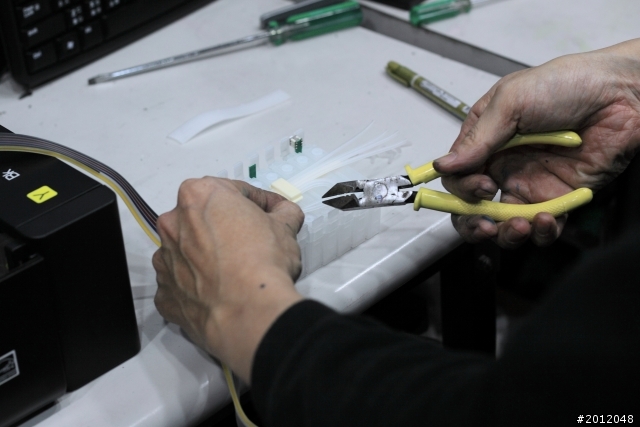

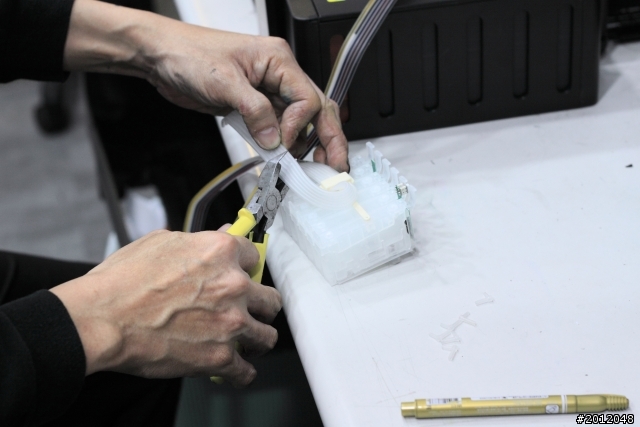

把多餘的管線長度剪掉

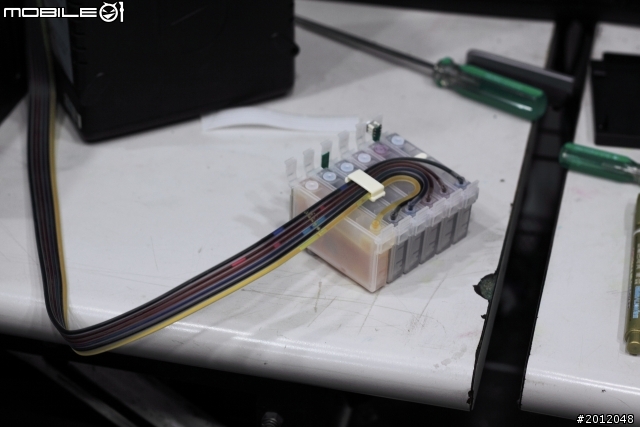

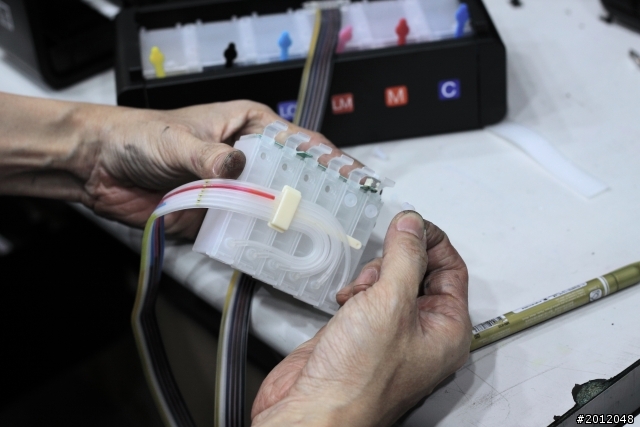

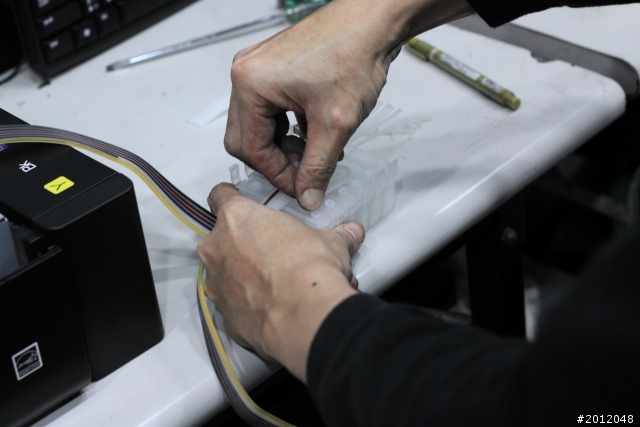

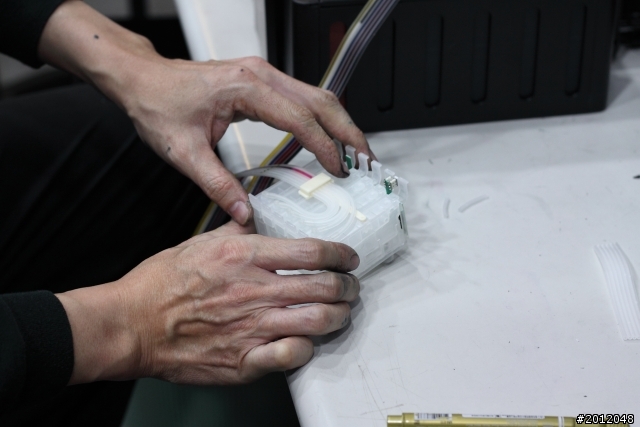

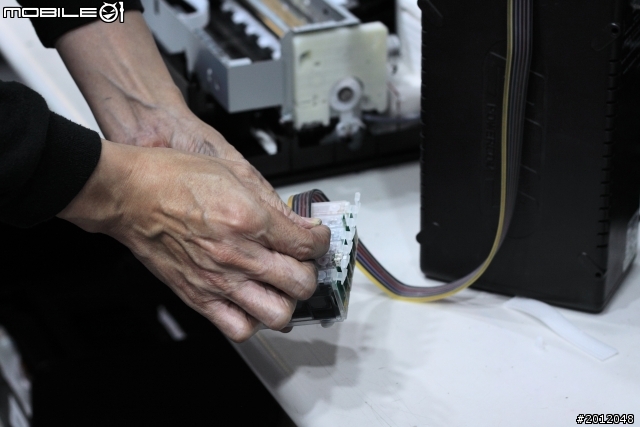

將管線接上內匣
每條管線需要微調長度才能保持美觀
完成!

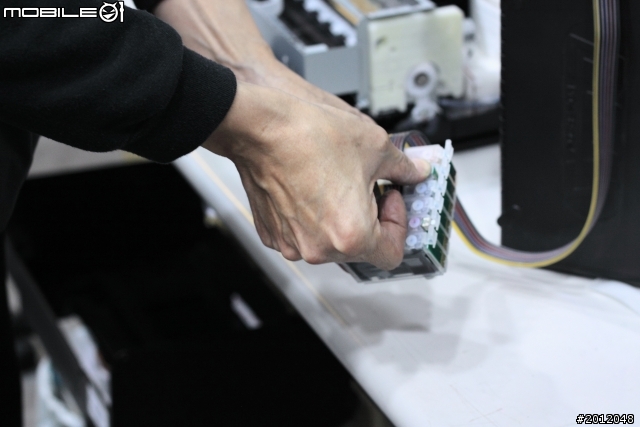

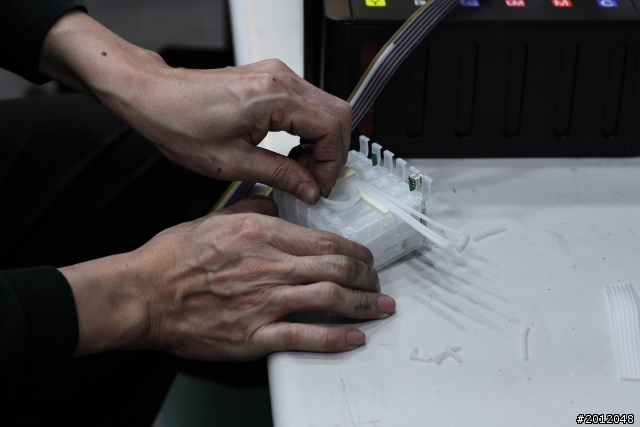

接下來要讓墨水充滿內匣
將內匣中的空氣排掉
墨水快要滿的時候就要慢慢改變角度
最刺激的來了
要在最後一刻蓋上蓋子
慢了半秒墨水就噴會出來
完成!
輪到廢墨外接

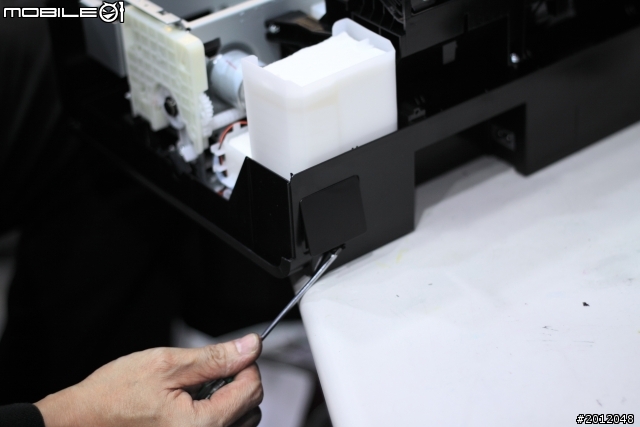

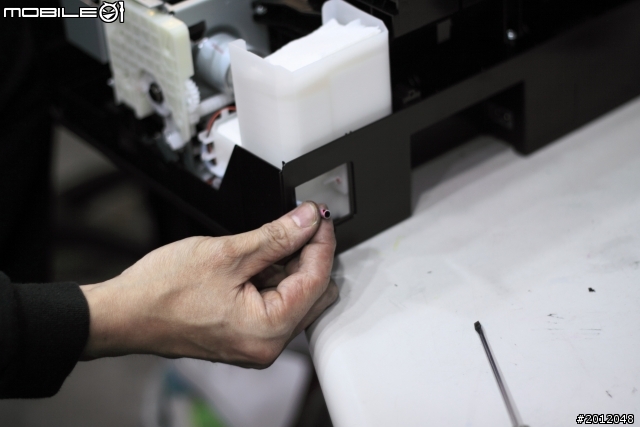

打開原廠預留的後門

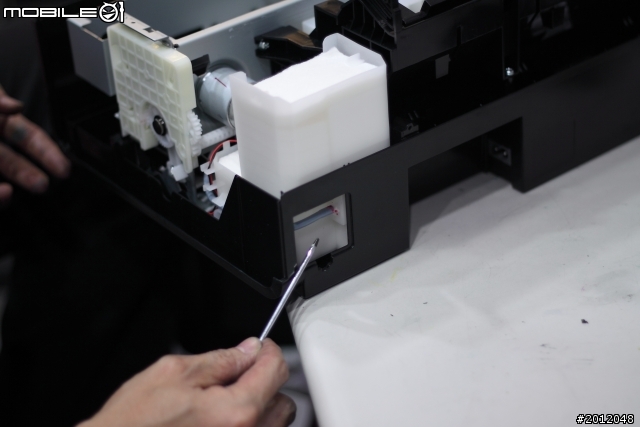

看到廢墨管了
拔出來

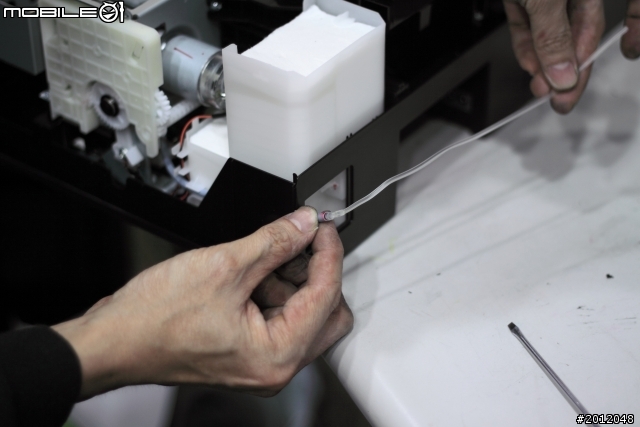

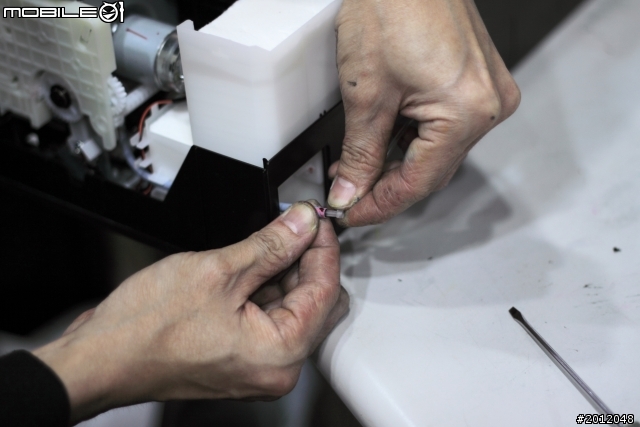

加裝延長管
製作廢墨瓶

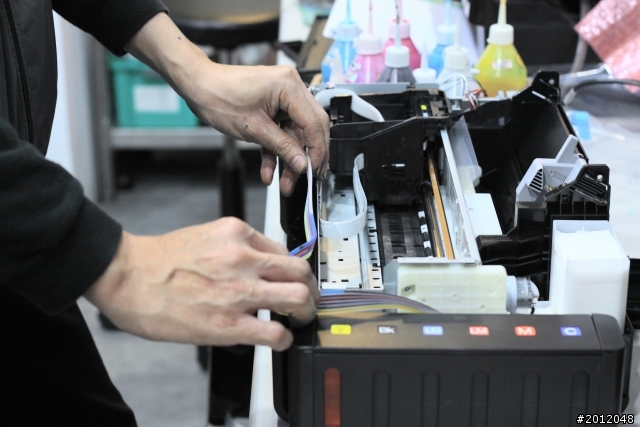

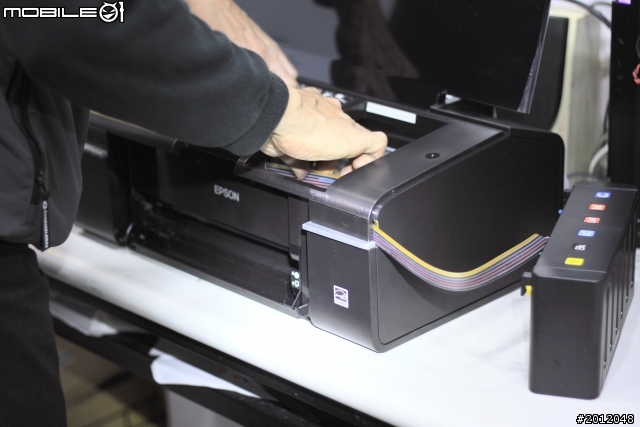

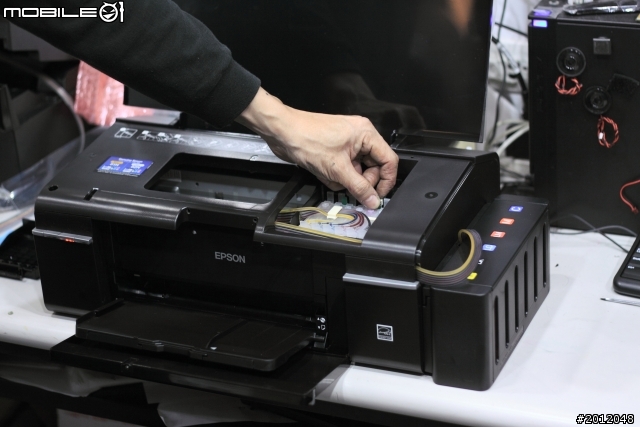

完成之後 套件就要開始跟機器合體了

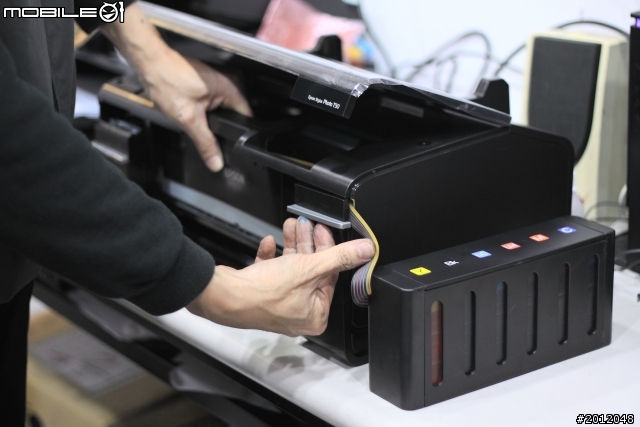

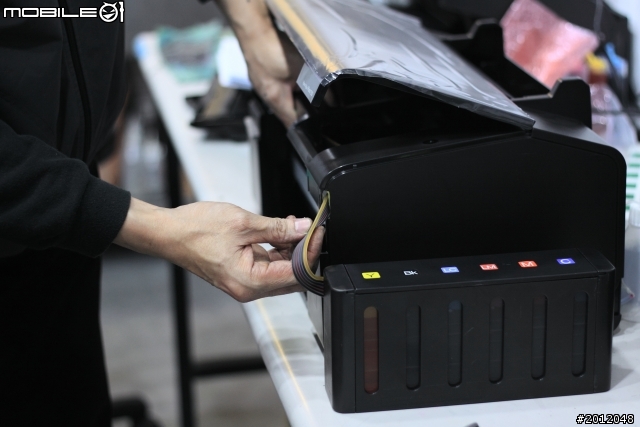

從預留好的點放進去
撕掉一開始黏的3M雙面膠

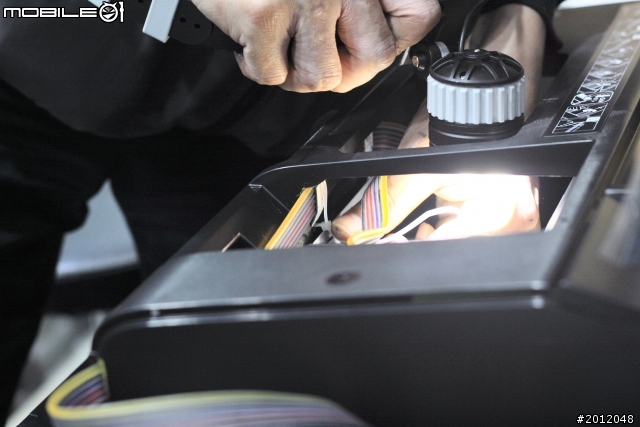

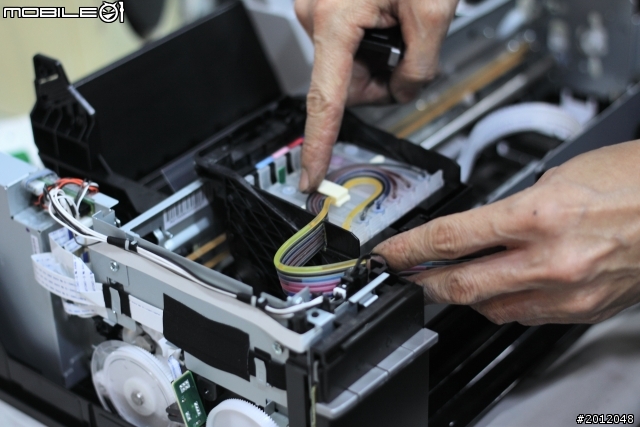

把管線黏上
加上束線繩
並在束線繩和管線中間加上墊材
避免管線被勒死窒息

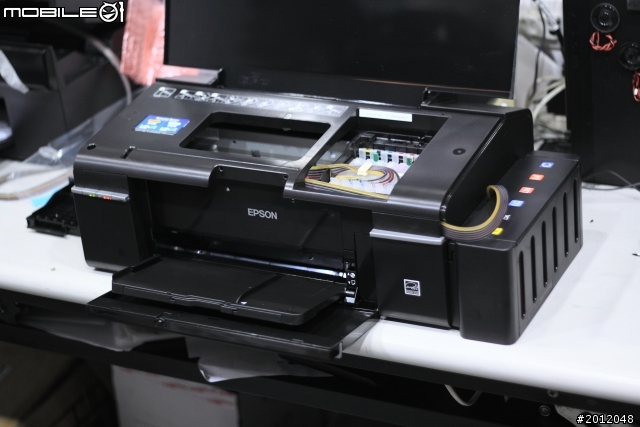

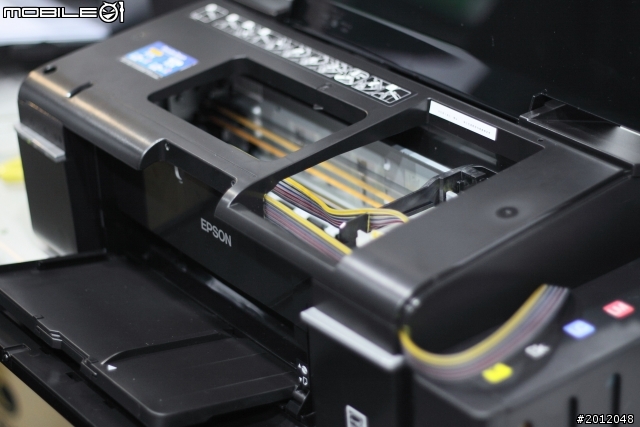

大功告成!!
第一次開機需要使用晶片按鈕歸零

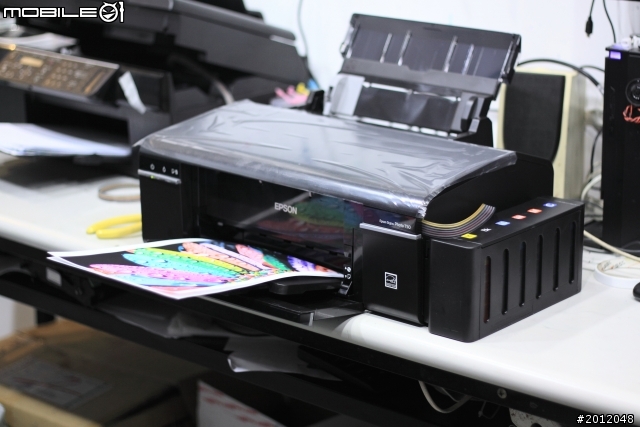

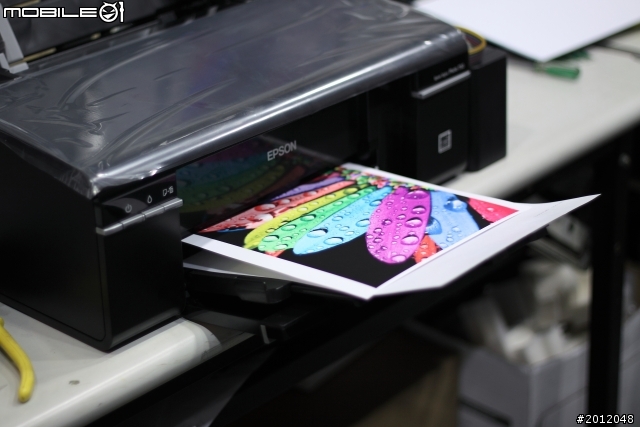

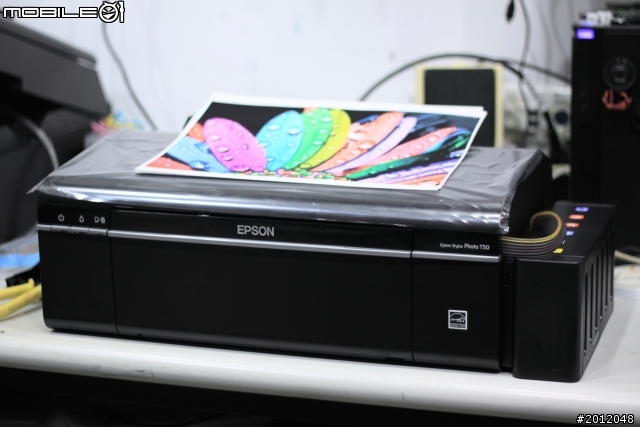

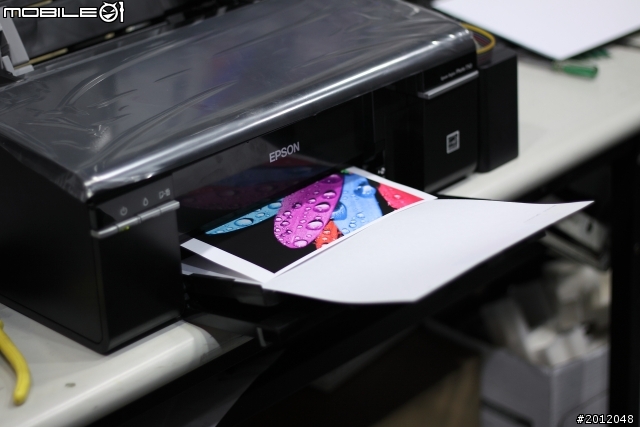

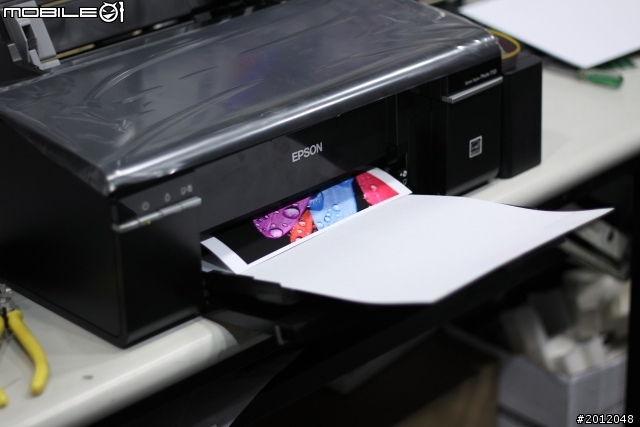

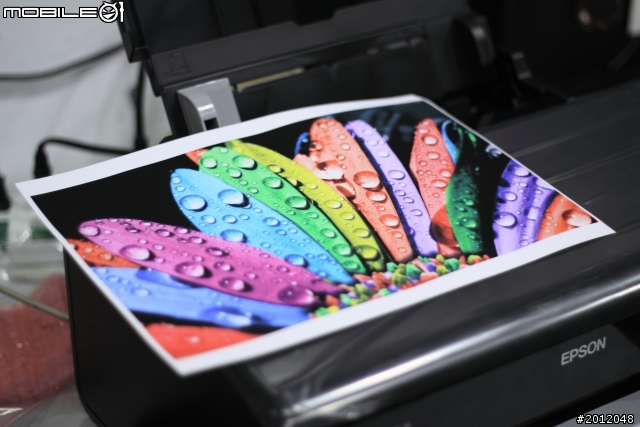

趕快來試印看看

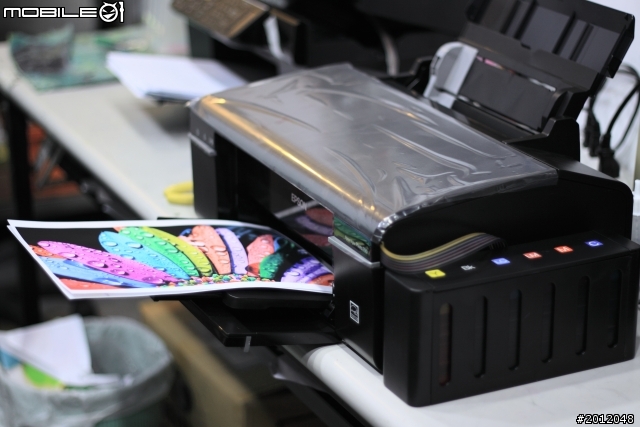

T50不愧是EPSON高階六色機種
在列印的速度和色澤上表現都相當亮眼
而黑色的外瓶也與T50搭配得宜
如果不說 可能還不知道這台機器已經經過改裝
由於拍攝時間較趕
有許多細節部分沒有辦法拍到
整套改裝從拆箱到測試
約莫三個小時左右
是相當耗工耗時的改裝方式
最後
許多人相當在意有關改裝會失去原廠保固的問題
工程師表示
由他們從全新機拆封改裝出售的機器
可以享有全機一年 噴頭主板半年的保固
由此可見對於改裝技術的自信
也讓我看見
在這一片3C削價競爭的紅海之下
仍然有人默默的用心在品質上把關
祝所有辛苦的工程師
新年快樂~
