[分享] 在 ZOT PS530 印表伺服器上安裝 HP Deskjet F370 噴墨事務機

前幾天在桌上型電腦軟硬體討論區發表了 "[分享] 超值的噴墨事務機 - HP Deskjet F370 噴墨事務機"

然後在之前也發表了一篇 "[分享] ZOT PS530 印表伺服器 + D-Link DWL-G730AP 架設無線列印環境" 的文章

之前將 HP Laserjet 2100M 接在那台印表伺服器上, 並成功透過 D-Link 的三合一網卡列印出來後

這次就來試試看能不能將 HP Deskjet F370 接上印表伺服器, 並透過印表伺服器列印資料出來

因為之前已經將 F370 的驅動程式安裝在電腦中了, 這次就不需要安裝光碟, 直接用手動的方式新增印表機

接著, 就來寫篇安裝流程:


檢視照片的EXIF資訊

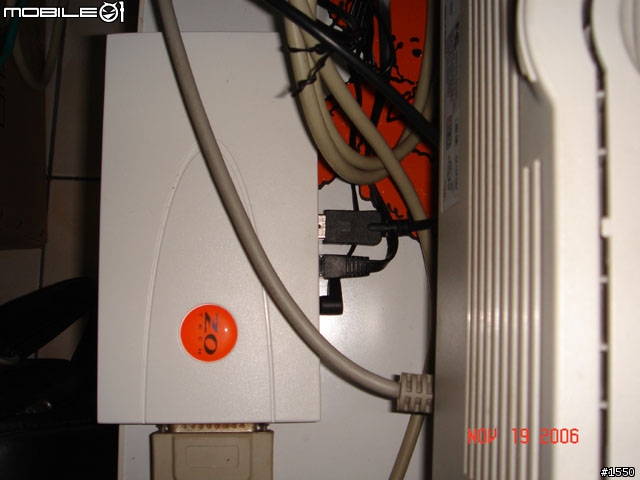

▲ 首先, 將 USB 傳輸線從電腦上拔下來, 改接到印表伺服器上


檢視照片的EXIF資訊

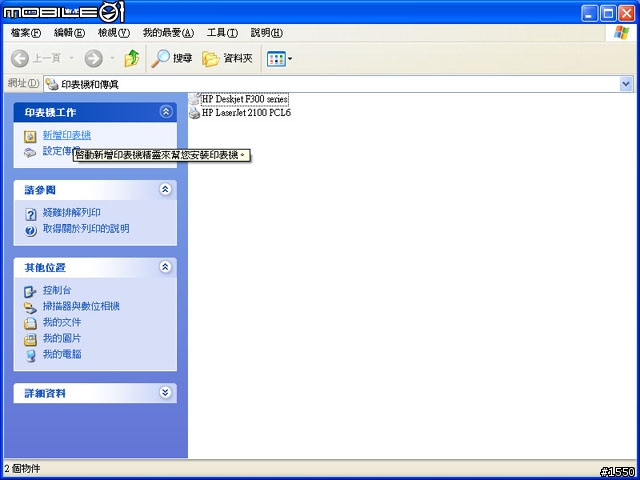

▲ 接著回到電腦上, 到 "印表機和傳真" 那邊, 點 "新增印表機"


檢視照片的EXIF資訊

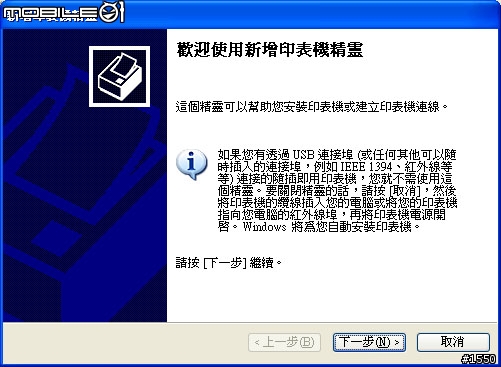

▲ 點 "下一步" 開始新增印表機


檢視照片的EXIF資訊

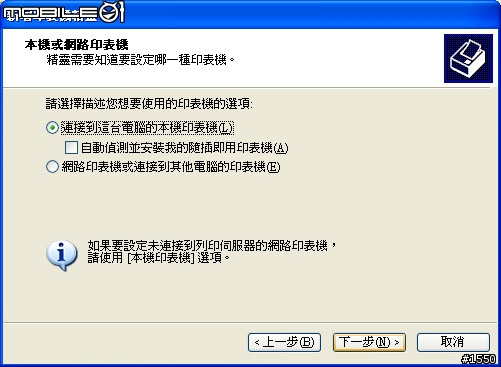

▲ 選擇 "連接到這台電腦的本機印表機 (L),
並取消勾選 "自動偵測並安裝我的隨插即用印表機(A)", 點 "下一步"


檢視照片的EXIF資訊

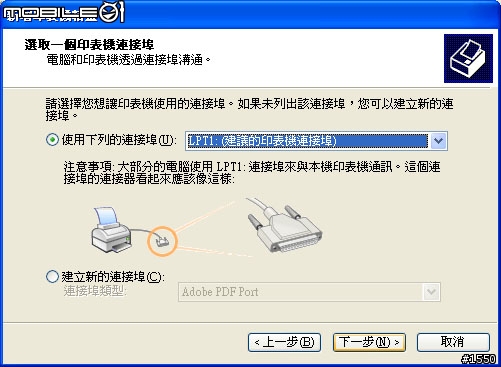

▲ 在 "使用下列的連接埠 (U)" 選擇 "LPT1: (建議的印表機連接埠)"
這時大家就會覺得怪怪的了, F370 是 USB 介面的, 為何選 LPT1 呢?
就不要管它囉, 點選 "下一步"


檢視照片的EXIF資訊

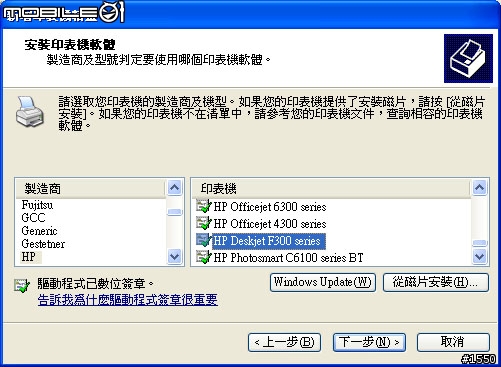

▲ 尋找製造商為 "HP", 印表機為 "HP Deskjet F300 series",
這就是之前用安裝光碟所新增的印表機, 點 "下一步"


檢視照片的EXIF資訊
▲ 因為之前有裝過 HP Deskjet F300 series 的驅動程式, 也新增過印表機,
所以選擇 "保留現有的驅動程式 (建議選項)(K)", 點 "下一步"


檢視照片的EXIF資訊

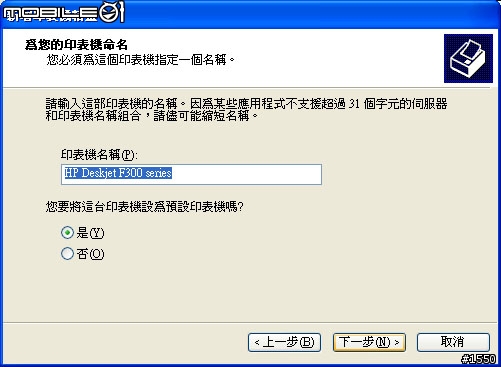

▲ 輸入印表機名稱, 我是先用原來的名字, 只不過之後會多一台同名字的印表機,
但後面好像會多幾個字 (忘記什麼字了), 點 "下一步"


檢視照片的EXIF資訊

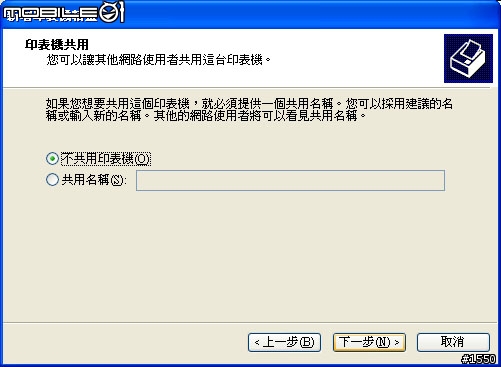

▲ 印表機是否共用這就沒差了, 因為印表機裝在印表伺服器上,
又透過區域網路來連接, 直接跳過, 點 "下一步"


檢視照片的EXIF資訊

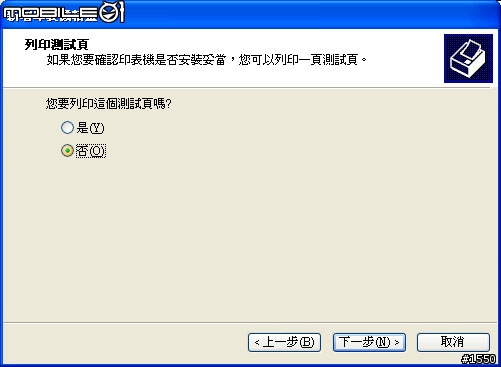

▲ "您要列印這個測試頁嗎?" 選 "否", 因為還沒設定完成, 先跳過測試列印, 點 "下一步"


檢視照片的EXIF資訊

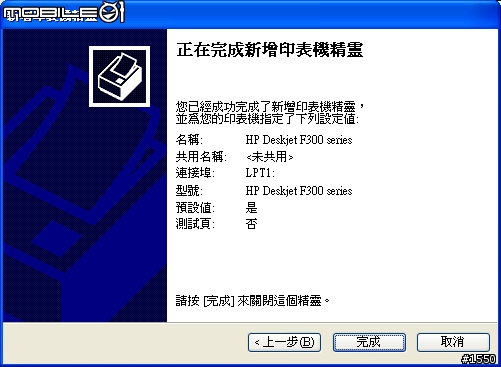

▲ 完成新增印表機, 但是到這邊為止還不算是真正完成新增印表機, 先點選 "完成"
接著休息一下, 準備開始去更改印表機的設定囉


檢視照片的EXIF資訊

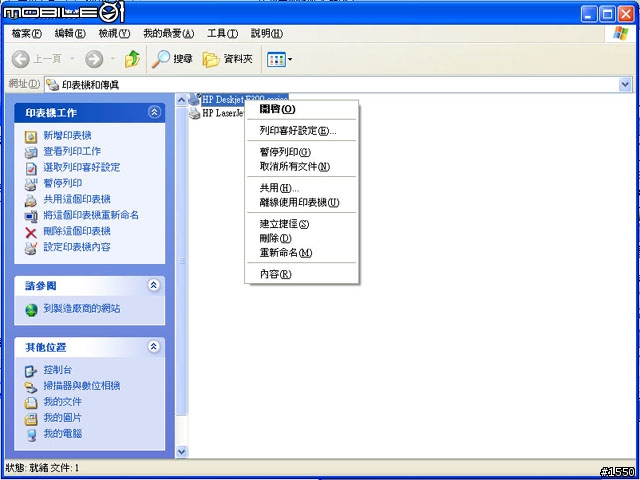

▲ 在剛剛新增的印表機上, 按滑鼠右鍵, 點選 "內容"


檢視照片的EXIF資訊

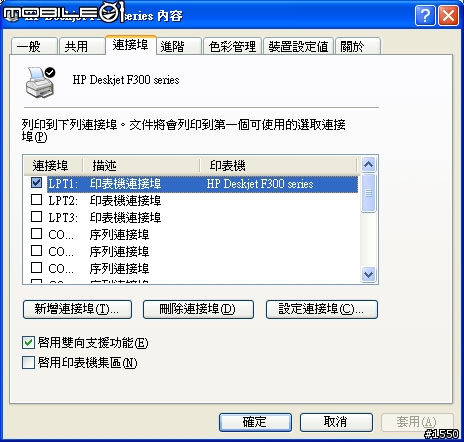

▲ 到 "連接埠" 那邊, 點選 "新增連接埠(T)"


檢視照片的EXIF資訊

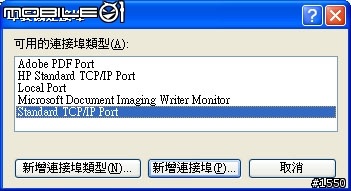

▲ 選擇 "Standard TCP/IP Port", 點選 "新增連接埠(P)"
因為我是使用 TCP/IP 方式來架設區網, 所以選擇那個選項


檢視照片的EXIF資訊

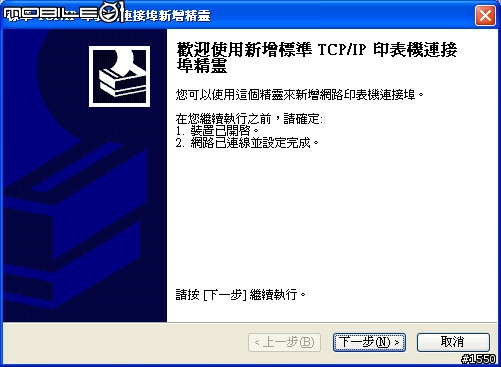

▲ 準備開始新增標準 TCP/IP 印表機連接埠, 點 "下一步"


檢視照片的EXIF資訊

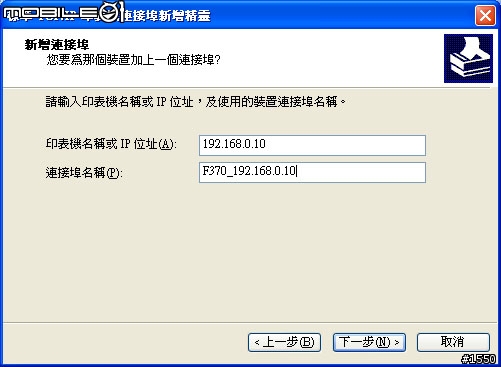

▲ 在 "印表機名稱或 IP 位址 (A)" 欄輸入 "192.168.0.10", 這組 IP 是印表伺服器的 IP
下面的 "連接埠名稱 (P)" 欄本來是會自己出現 "IP_192.168.0.10",
但是這個名稱已經被 HP Laserjet 2100M 用去了, 所以手動修改成 "F370_192.168.0.10", 點 "下一步"


檢視照片的EXIF資訊

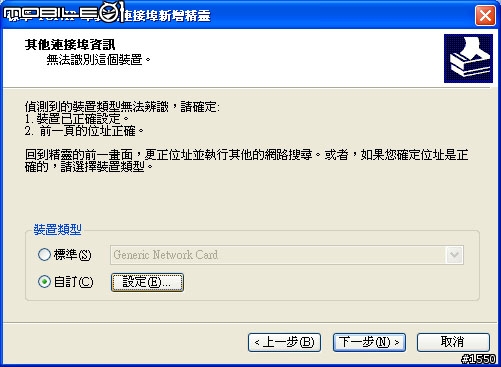

▲ "裝置類型" 選擇 "自訂", 點選 "設定"


檢視照片的EXIF資訊

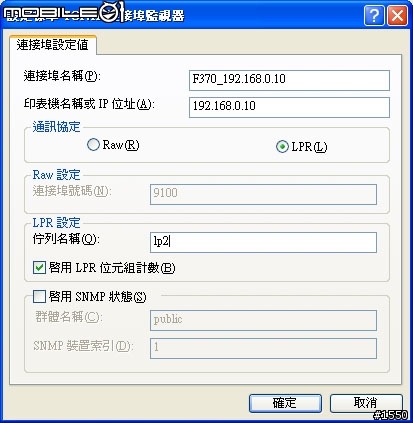

▲ 在 "通訊協定" 選擇 "LPR (L)", 再來在 "LPR 設定" 的 "佇列名稱" 欄輸入 "lp2",
並勾選 "啟動 LPR 位元組計數 (B)", 點選 "確定"


檢視照片的EXIF資訊
▲ 回到剛剛的 "裝置類型" 視窗, 點選 "下一步"


檢視照片的EXIF資訊

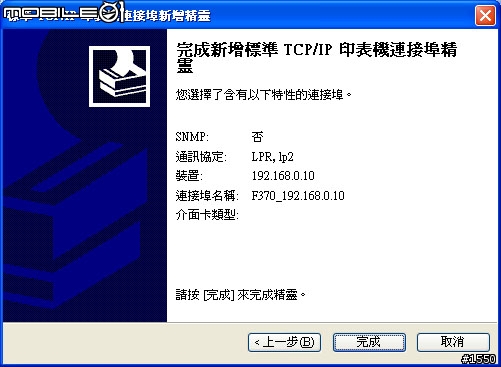

▲ 完成新增標準 TCP/IP 印表機連接埠, 點選 "完成"


檢視照片的EXIF資訊

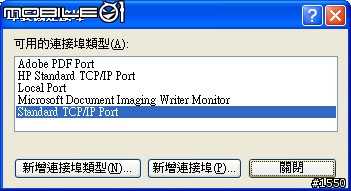

▲ 再來點選 "關閉"


檢視照片的EXIF資訊

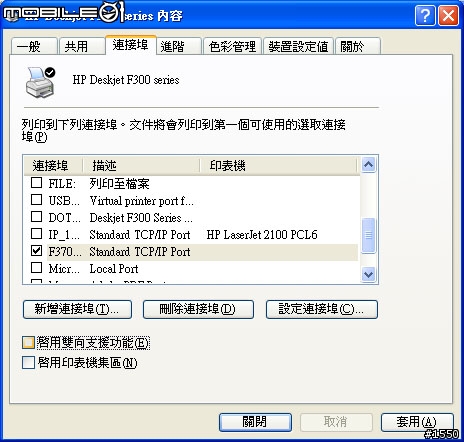

▲ 接著就會在列出的連接埠中看到一個連接埠名稱叫做 "F370..." 的名稱,
描述的地方則是叫做 "Standard TCP/IP Port", 然後取消勾選 "啟動雙向支援功能 (E), 點選 "套用"
到這邊為止快要完成連接到印表伺服器的印表機設定了, 接著就來看成果吧


檢視照片的EXIF資訊

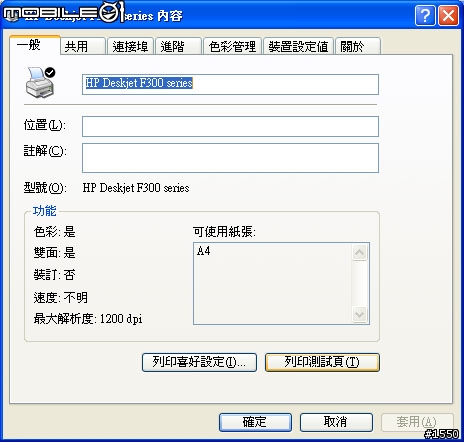

▲ 到 "一般" 的分頁畫面下, 點選 "列印測試頁", 再來就等著看是否能傳送到印表伺服器囉
(註: 我的印表伺服器還是使用 D-Link 的三合一無線網卡來接, 所以是使用無線方式傳遞資料)


檢視照片的EXIF資訊

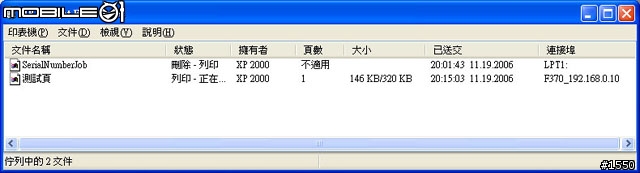

▲ 點兩下印表機看是否有資料在列印, 有兩筆耶....
但是第一筆忘記是怎樣會有那個東西出來, 只好先暫時不理它, 重開機就好了
第二筆才是剛剛送出的測試頁, 所以有正確傳送出去


檢視照片的EXIF資訊

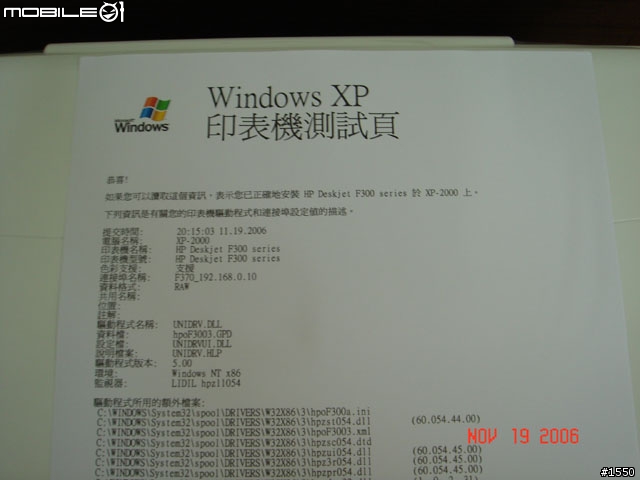

▲ F370 印出測試頁囉....感動...
所以代表 ZOT PS530 列印伺服器也是有支援 HP Deskjet F370 的 (只有列印部份而已)
只不過官方還沒列入 F370 為支援 PS530 列印伺服器的機種


檢視照片的EXIF資訊

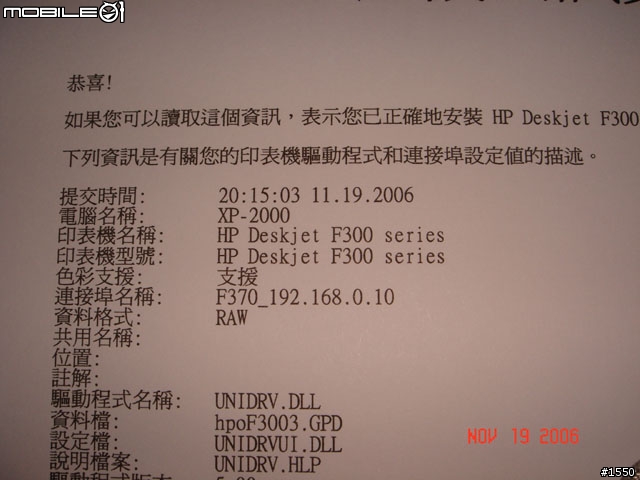

▲ 近拍一下文字部份, 這樣才能看清楚上面的字....


檢視照片的EXIF資訊

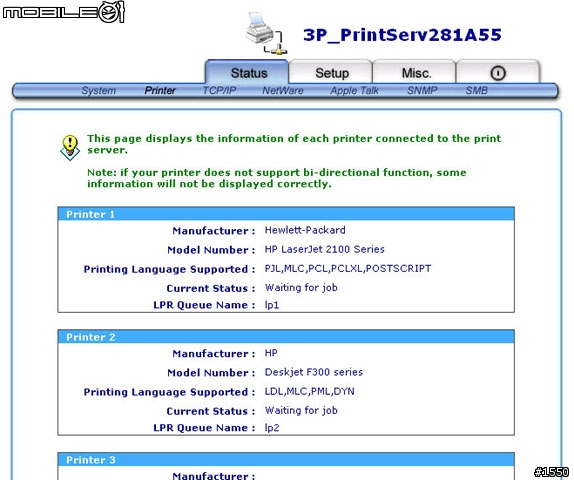

▲ 進去 ZOT PS530 觀看印表機狀態, 兩台印表機都是等待列印的狀態....
(PS: 剛剛才想到漏了這張圖片, 趕緊補上來)

所以, 我又為了我的 ZOT PS530 列印伺服器多了一個測試報告了....

這樣大概就可以安心的將 PS530, D-Link 三合一網卡, LJ 2100M & F370 搬到無線網路訊號收的到的地方

以後就可以方便的用無線的方式把要印的東西丟到那兩台印表機的其中一台列印了...

雖然 F370 接上印表伺服器之後, 掃描的功能就完全被廢掉了 (缺點之一)

也無法用電腦去做影印 (安裝的驅動程式中有軟體可以用電腦做影印)

但是影印功能較少用到, 一般的影印的話可以直接在 F370 上用手動的方式影印

不過就無法做到放大/縮小/多張複印 (4 張以上) 的功能了 (單機複印最多只能三張, 靠軟體可以到四張以上)

但是這樣也值得了...

以後真正有需要用到掃描/多張複印的影印功能的話

這就再說了....

因為列印的需求可能到時會比較高吧, 可以分享給家人的電腦做列印

不必各台電腦再買一台印表機裝在各自的電腦上....
