[分享] Epson Work Force WF-7511 A3+商用傳真複合機

EPSON第一台A3+商用傳複合機上市囉!
接下來開箱囉!!!
外箱超級大一箱 ,哈哈


箱子正面的右方標示出了四大特色
媲美雷射速度/防水抗暈染/無線連接/大容量下方進紙匣

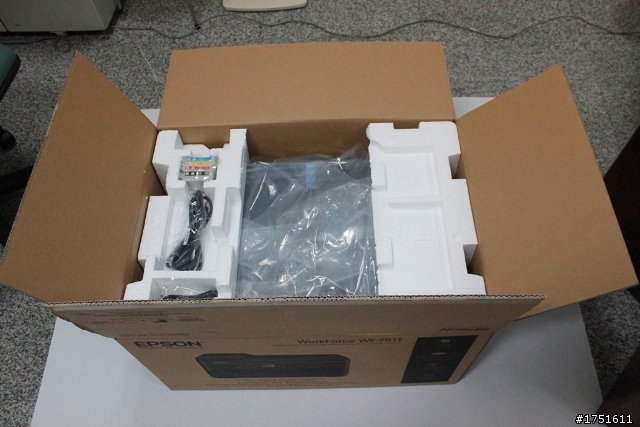

接著開箱囉!!!!


本尊現身- WF-7511,這也是EPSON第一台A3傳真複合機
機型尺寸:559mm (寬) x 418mm (深) x 287mm (高)
重量約 15.6 公斤 (不包含墨水卡匣、電源線)

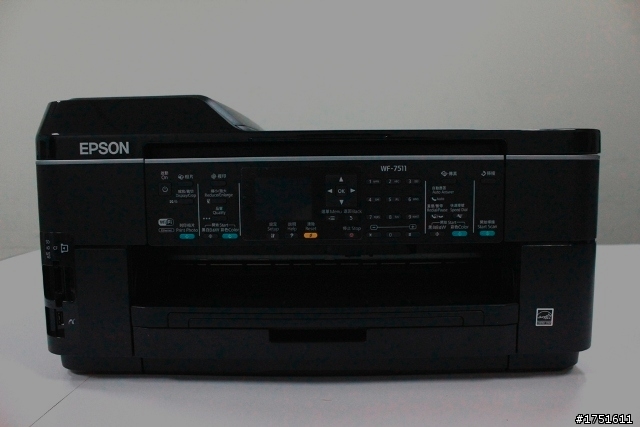

正面照

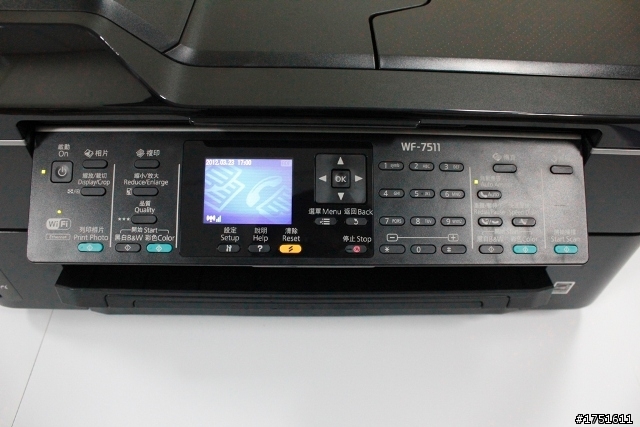

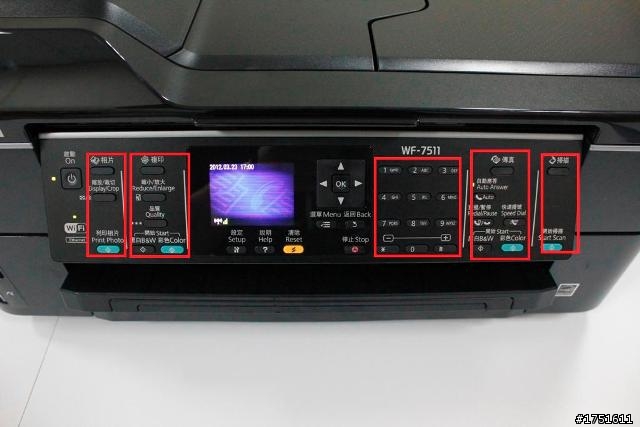

全中文化的控制面板,中間還有白線分隔出功能區域,雖然很多按鈕,也可清楚分辨出要操作功能的按鍵

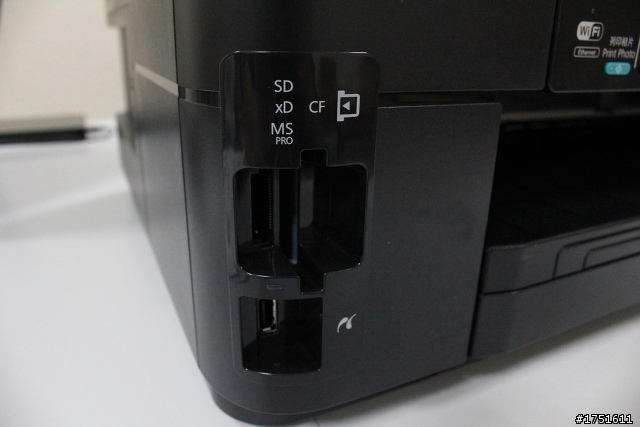

左下角有隨身碟及記憶卡的插槽


下方進紙槽
容量:250 張, A3 普通紙 (80g/㎡)
紙張尺寸:A3+, A3, A4, A5, A6, B4, B5, 10x15cm(4x6in), 13x18cm(5x7in), 9x13cm(3.5x5in), Letter(8 1/2x11in), Legal(8 1/2x14in), USB(11x17in),11x14in, Half Letter(5 1/2x8 1/2in), 16:9wide, 13x20cm(5x8in), 20x25cm(8x10in), 16:9 wide size, 100x148mm
信封：#10(4 1/8x9 1/2in), DL(110x220mm), C6(114x162mm)


正後方,右邊為電話線孔(LINE是接電話線的,EXT是可外接電話的孔)及電源孔(電力需求:額定電壓AC 100-240V,拿到國外也可使用)

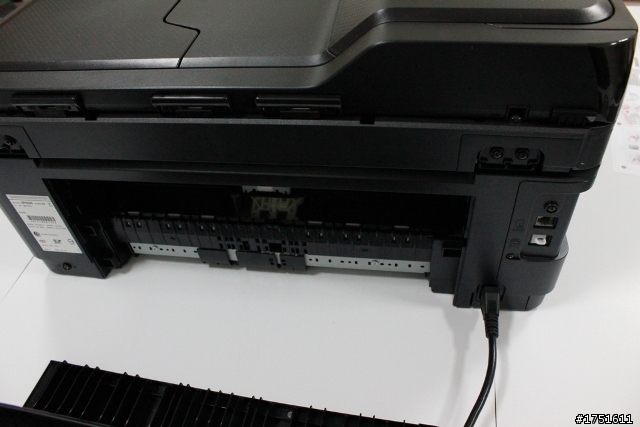

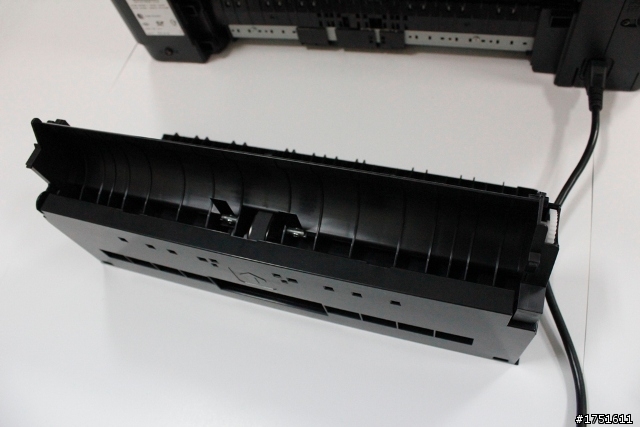

屁股中間是卡紙移除裝置,如果卡紙可拆下,方便移除卡紙

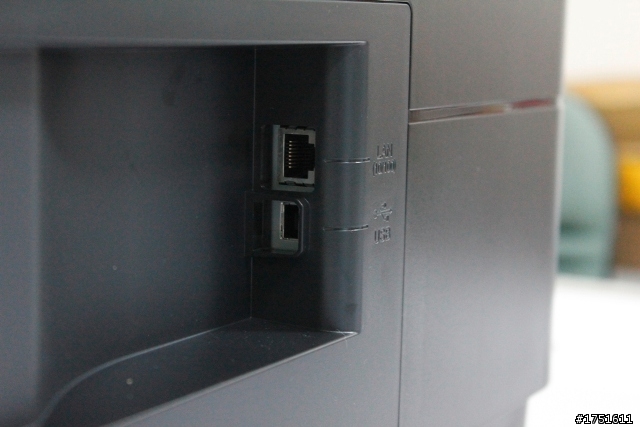

側面是有線網路與USB的連接孔

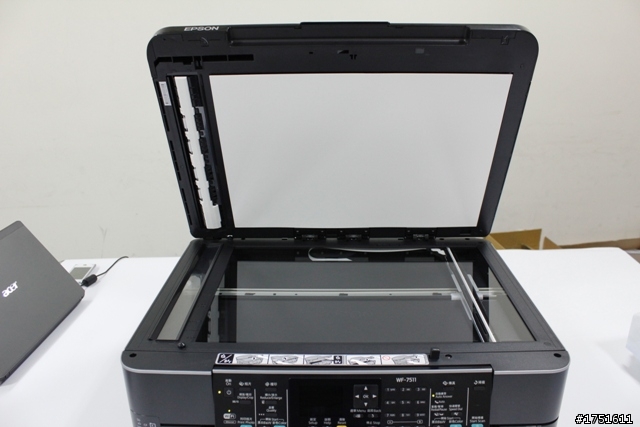

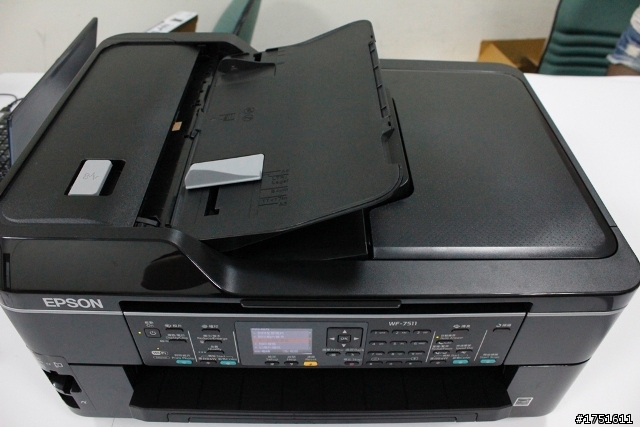

上面掃描器有兩種:1.平台式(方便厚紙、書籍、證件的掃描)



2.30張的ADP自動掃描送紙器, 支援的尺度比A3紙還要再大一點

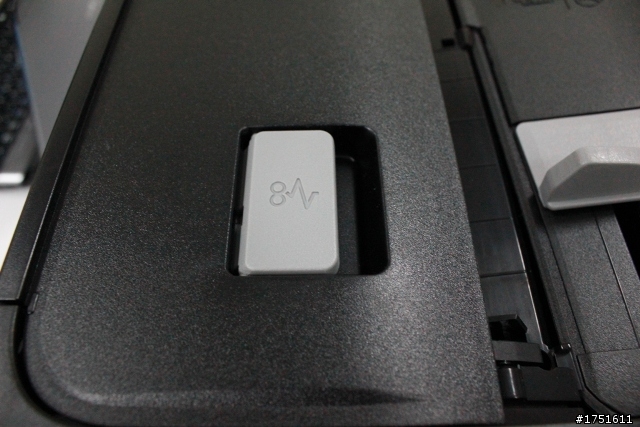

在進紙時如果卡紙可以扳起左下角灰色按鈕

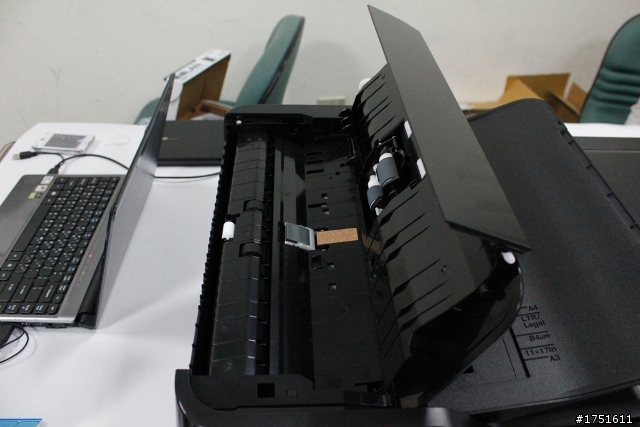

可掀起ADF左方的上蓋進行卡紙移除

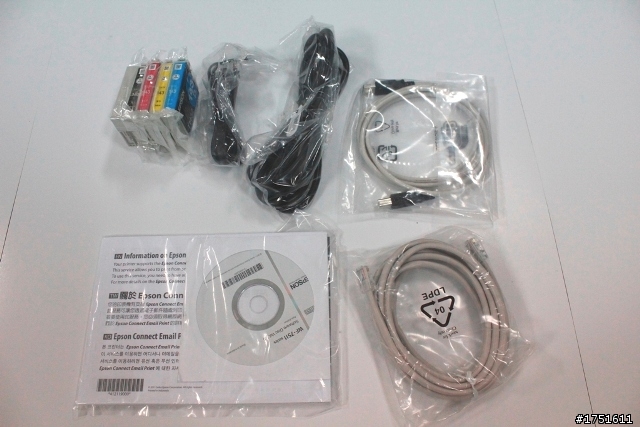

隨機配件(說明書/驅動光碟/電話線/USB線/電源線/網路線/四色墨水)

開機囉!!!

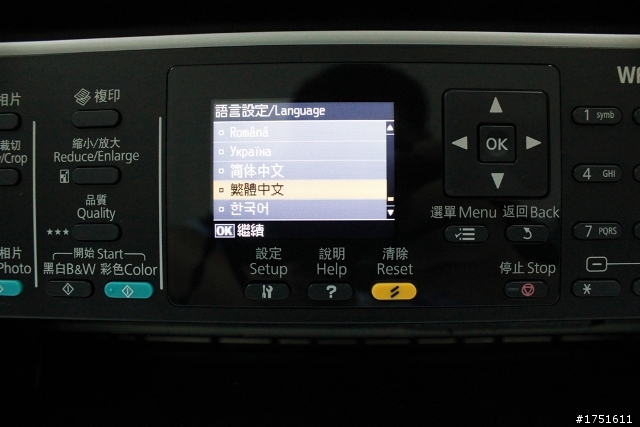

選擇語言,當然是繁體中文了,按OK繼續

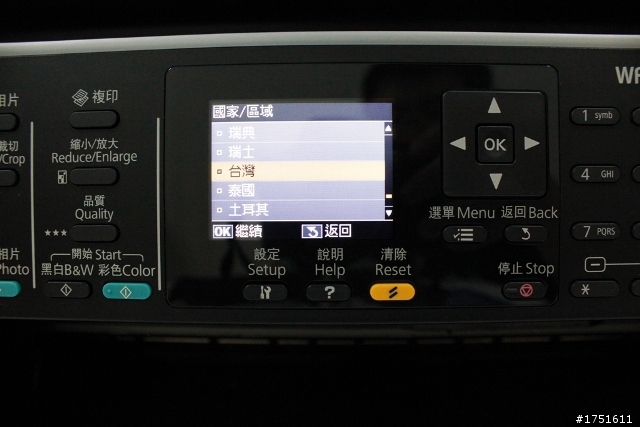

選擇區域(當然是呆丸),按OK繼續

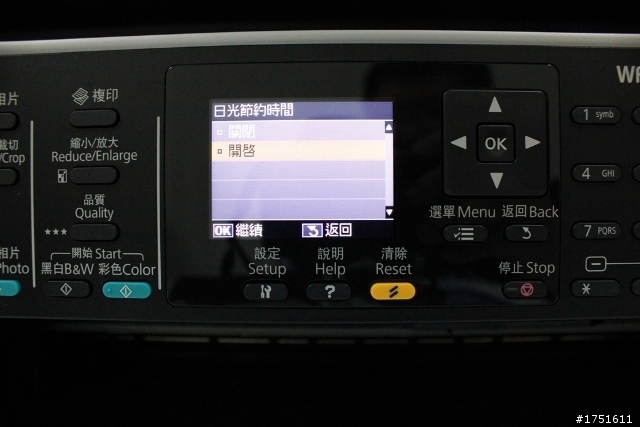

選擇日光節約時間是否開啟

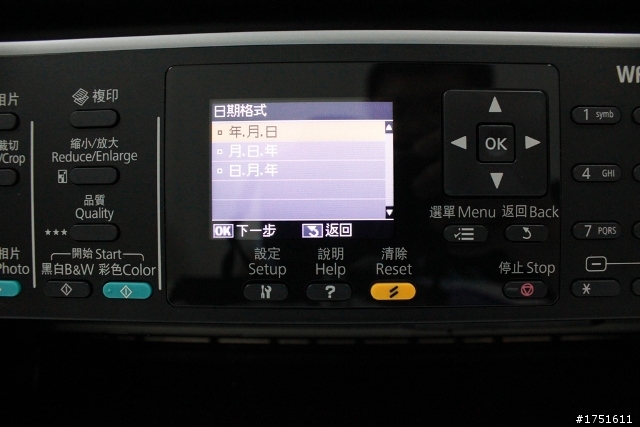

選擇日期格式


調整日期


選擇時間格式

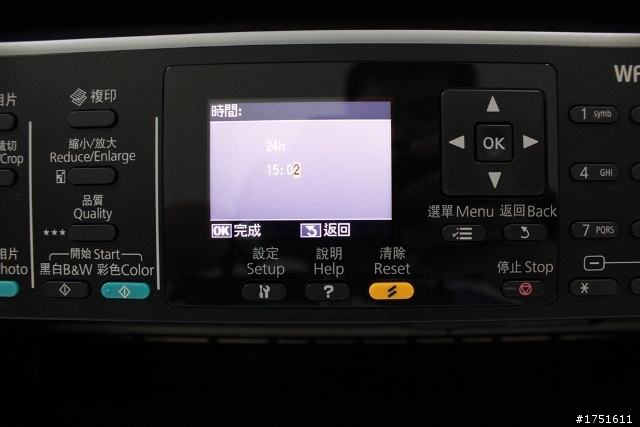

調整時間

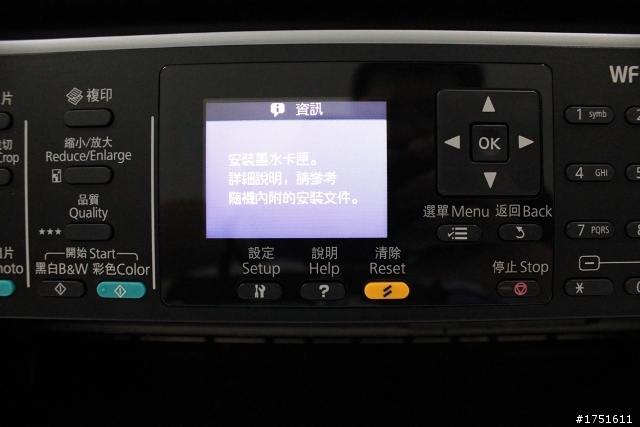

接著就要安裝墨水啦

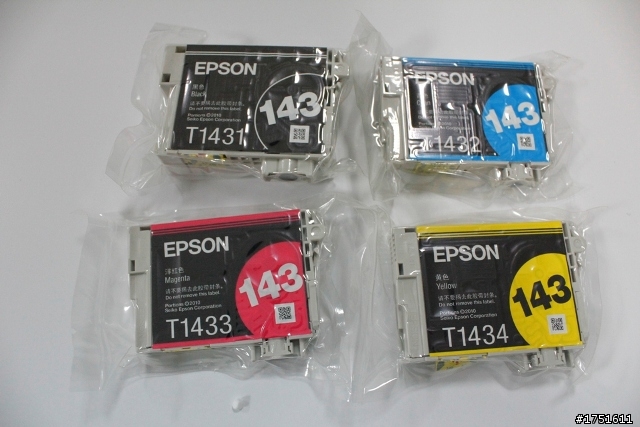

拿出隨機墨水,拆開真空包裝
順便一提WF-7511對應的墨水卡匣有:
雙黑超值包 143 (高印量XL) T143151
黑色墨水卡匣 143 (高印量XL) T143150
藍色墨水卡匣 143 (高印量XL) T143250
紅色墨水卡匣 143 (高印量XL) T143350
黃色墨水卡匣 143 (高印量XL) T143450

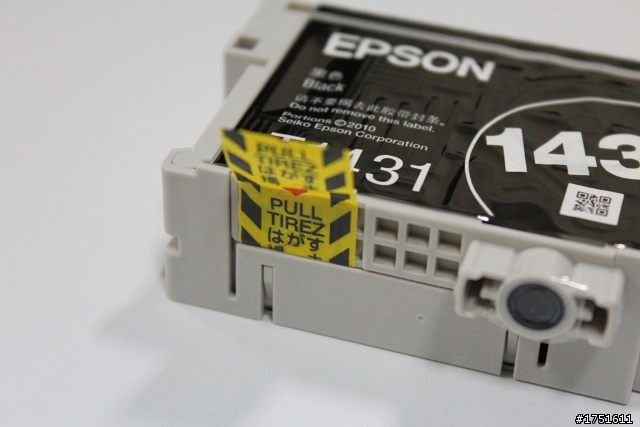

記得每個墨水裝下前要將黃色貼紙撕下


打開墨水盒蓋

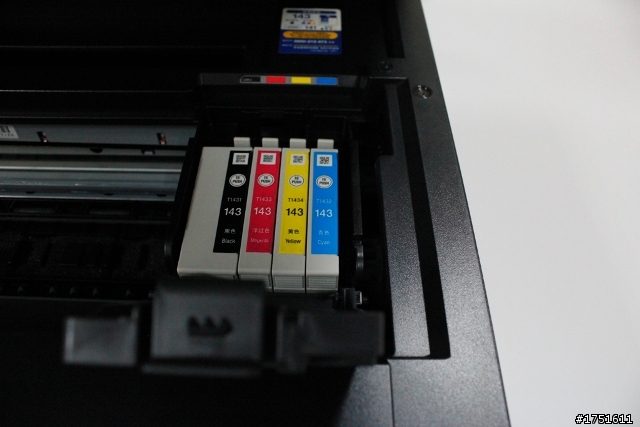

一顆一顆裝入(上方有顏色對照表),墨水壓入到要有喀的一聲,裝好後蓋上墨水蓋,再按OK繼續

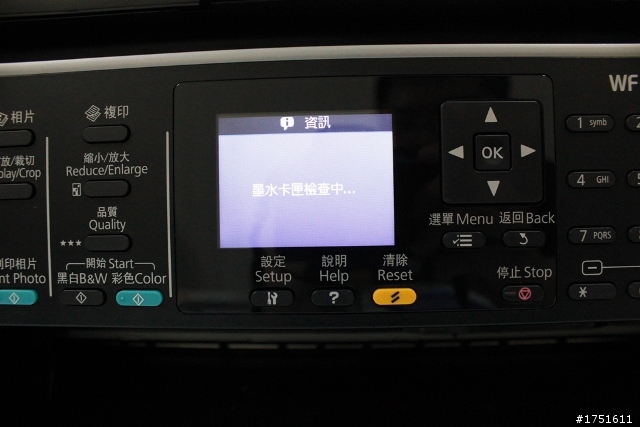

印表機開始檢查墨水囉


基本設定都設定好了,墨水裝入無誤後,機器就會進行初始化,大約7分鐘,休息一下去喝個水吧


完成後會先跳到Wi-Fi設定的畫面,先不要理它,先去電腦安裝驅動光碟片

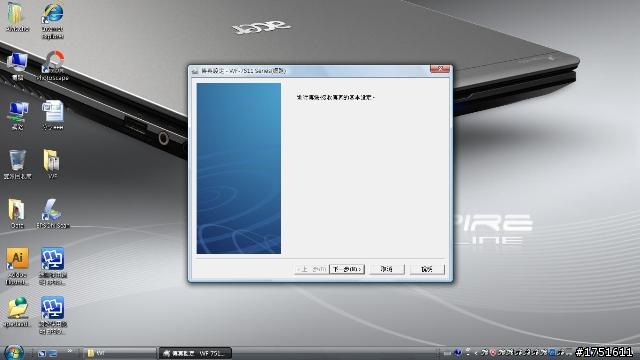

放入驅動光碟,出現同意授權協議內容畫面,勾選同意後,按下一步


選擇要安裝的軟體,選好按下安裝,不知道該怎麼選的,都給它裝一裝好了,哈哈

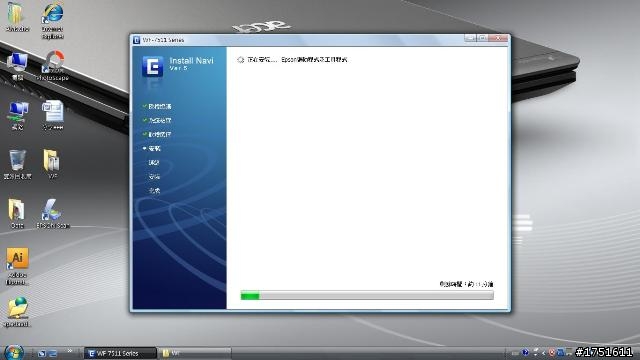

正在安裝中…


選擇連接類型,有WiFi或乙太網路連接及USB有線連接的選項,因為要走在科技的尖端,所以要用無線連接(都自己再講的),所以選擇WiFi或乙太網路連接選項,接著下一步

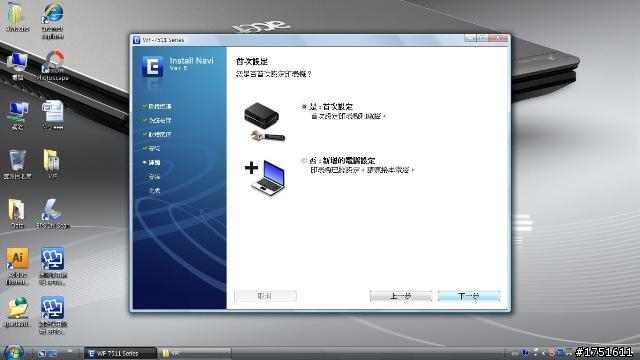

因為是第一次設定印表機,所以選擇(是,首次安裝),如果是已經安裝過印表機,以後要在安裝其他台電腦時就可以選擇(否,新增的電腦設定)即可

這裡是選擇無線或有線的連接,選無線連接,接著下一步


無線連接設定,選擇無線自動連接,再下一步

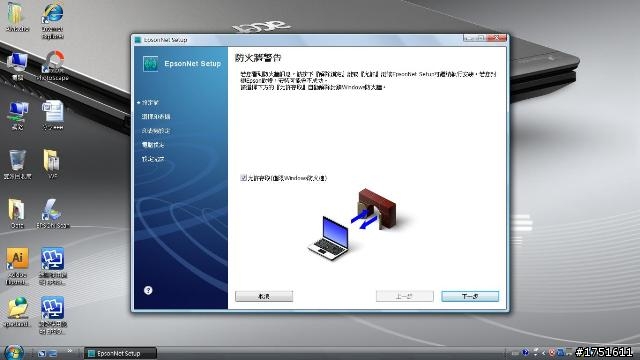

防火牆可能或封鎖安裝,記得勾選允許存取,再下一步

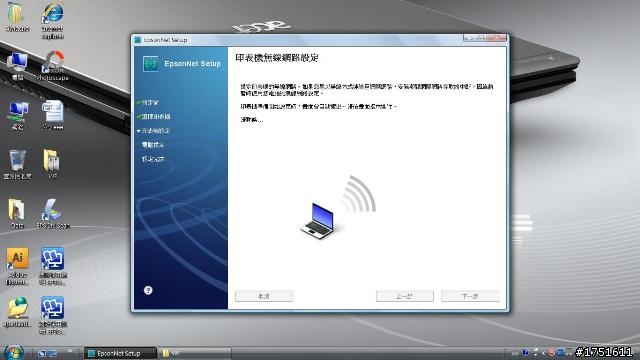

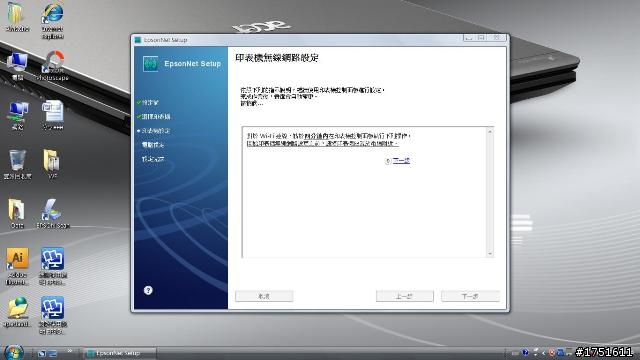

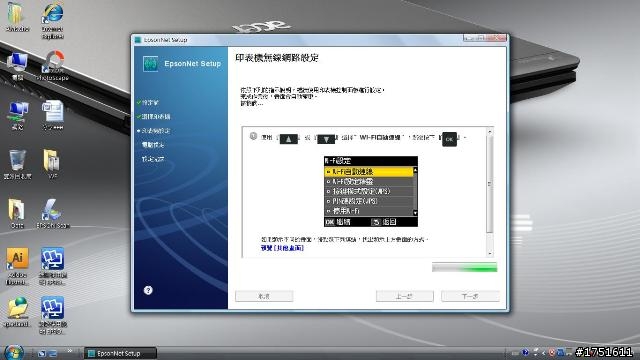

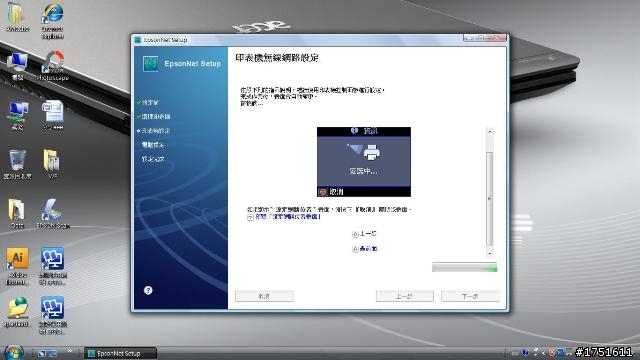

印表機就開始進行無線設定了,接著框框的畫面會引導你操作印表機的控制面板,如下方圖示:

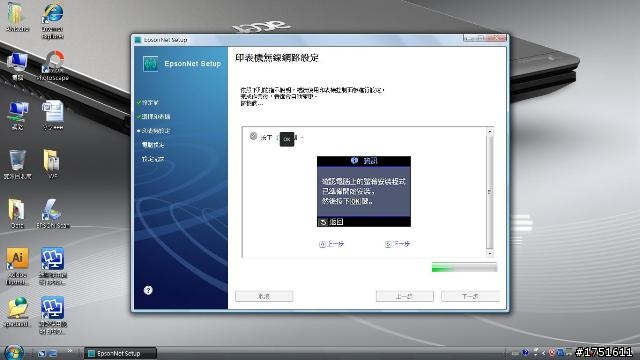

看後圖示教學後就去印表機操作吧

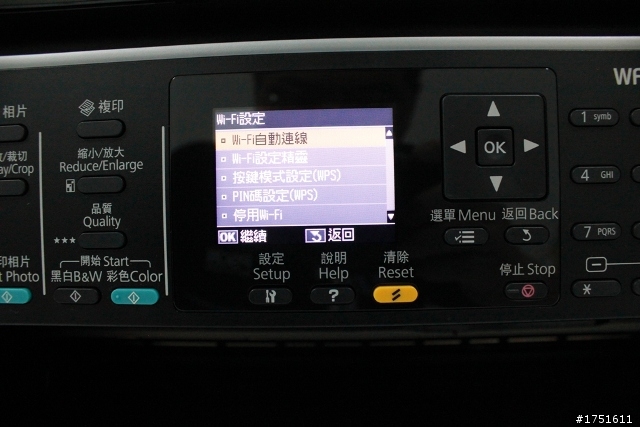

選擇Wi-Fi自動連線,按OK繼續

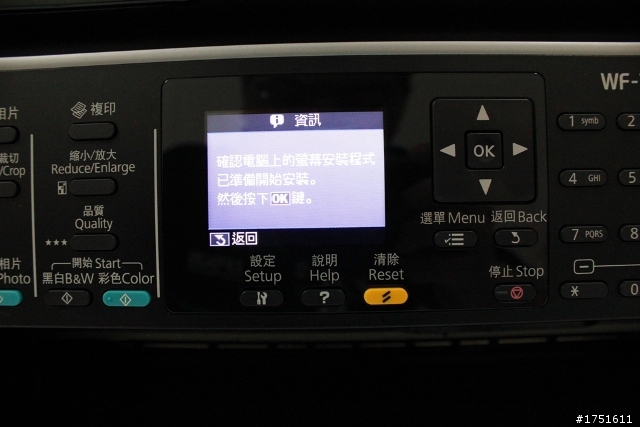

確認電腦程式已安裝(就是剛剛安裝驅動),按下OK

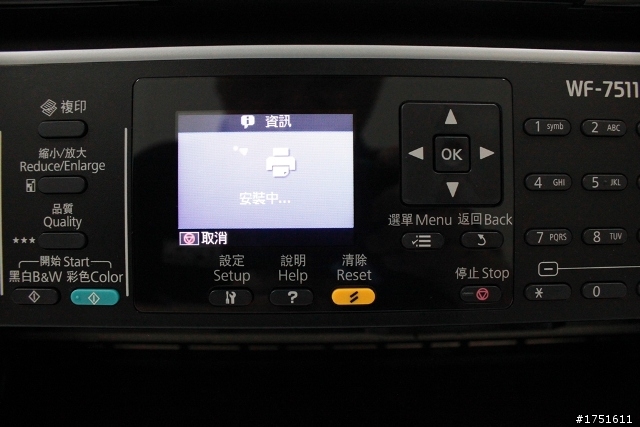

安裝中...

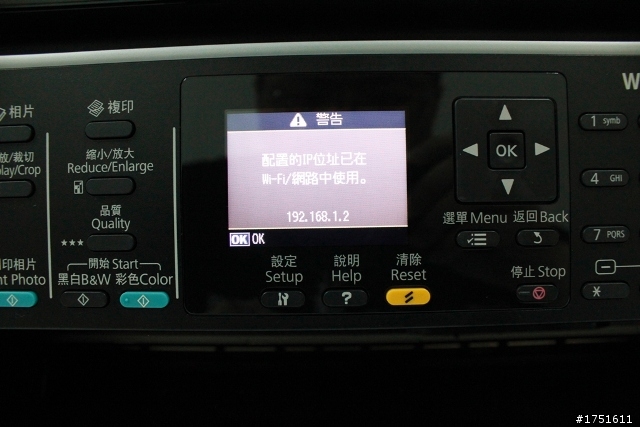

自動配置了IP給它使用,這樣就完成連線囉,再回到電腦繼續

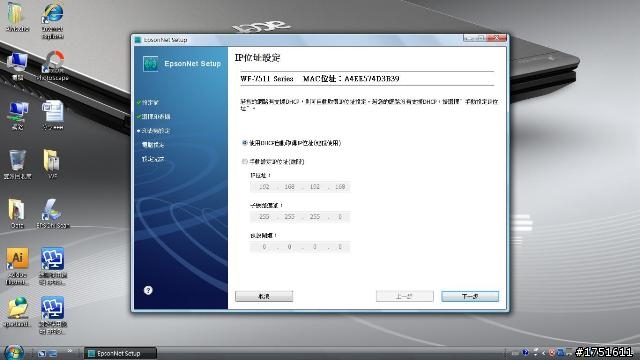

IP位置選擇自動取得,下一步

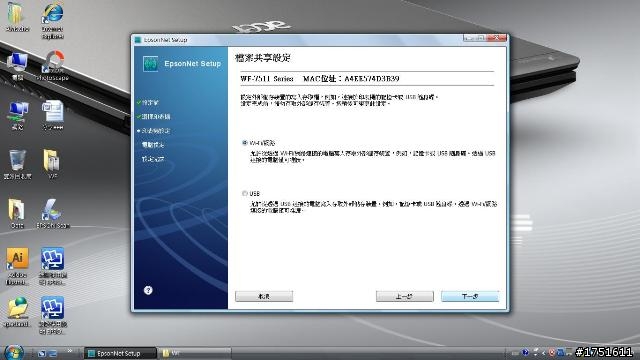

檔案共享的設定,選Wi-Fi

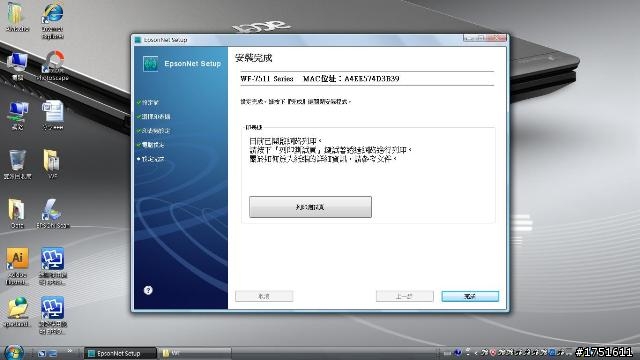

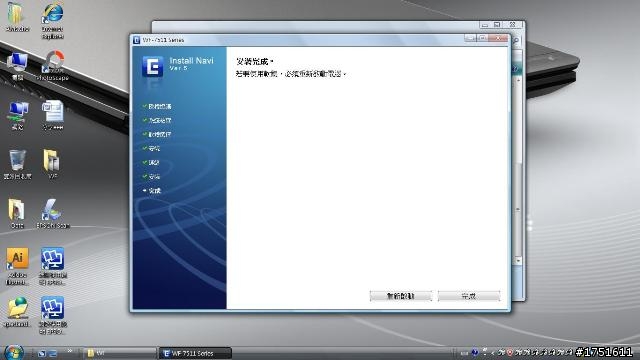

驅動程式安裝成功,太棒了…(哪來莫名的成就感)


印個測試頁來看看吧

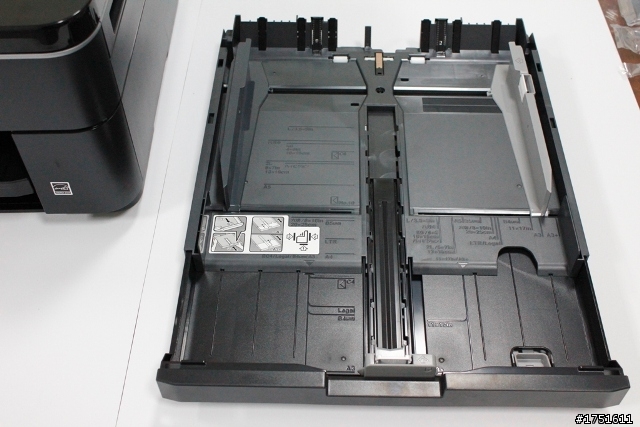

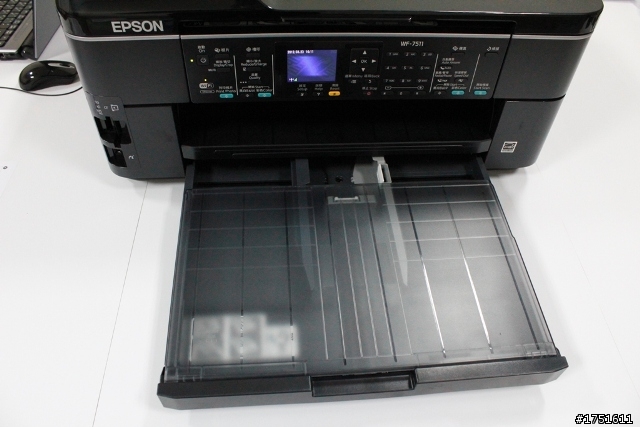

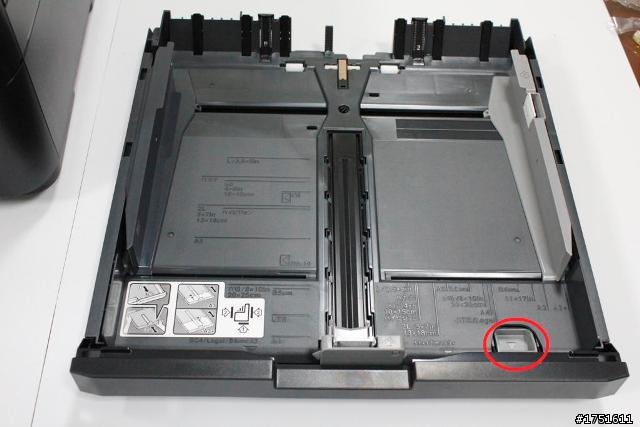

取出下方進紙匣先放紙進去,拉著右下方灰色溝槽,往下拉


變長拉

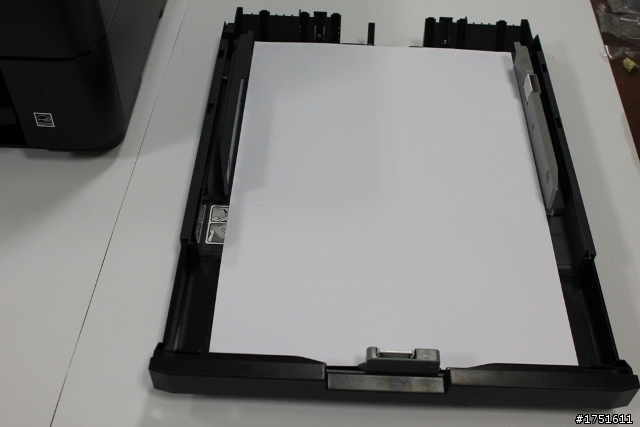

放入A3紙

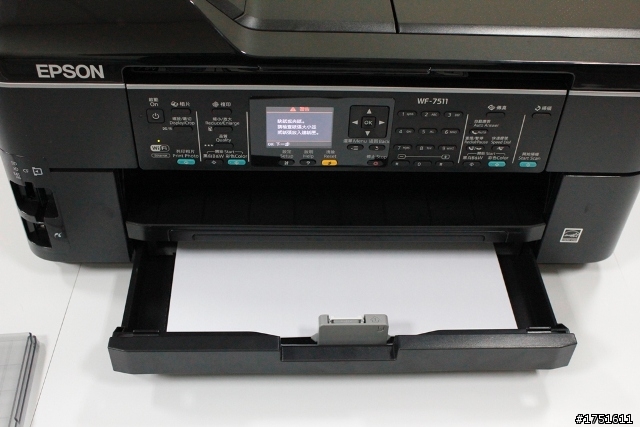

插入印表機,因為有拉長紙匣所以會凸出來,接著回電腦按下列印測試頁

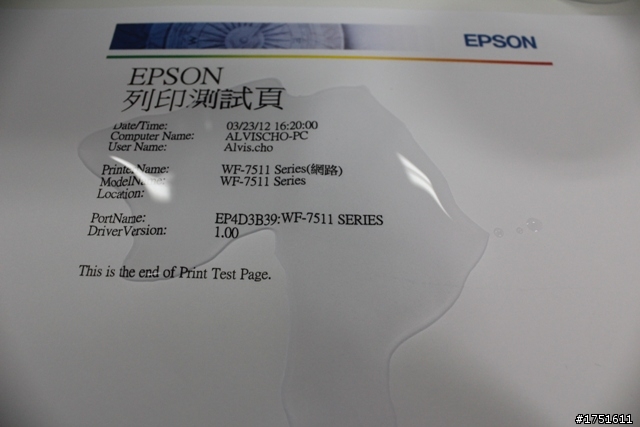

接著就成功印出測試頁,既然都印東西出來了,乾脆來做個防水測試吧,看看EPSON強調的抗水防暈染功能
是否誇大不實,一暈開就找記者踢爆你…


從倒水後到靜置5分鐘,都沒有暈開,果然厲害,對於公司列印的重要商務文件應該非常有幫助


看細部,恩…都還是很清楚


完成測試頁後,接著電腦會問你是否進行傳真的設定,如果要安裝,請先接電話線道後方的電話孔LINE端
按下方的檢查傳真連接,可以測試一下線路是否正常

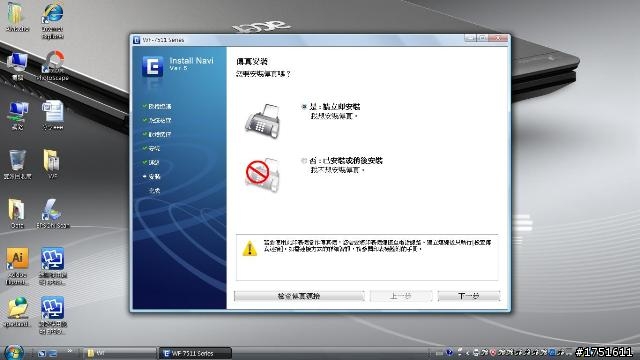

進行傳真安裝

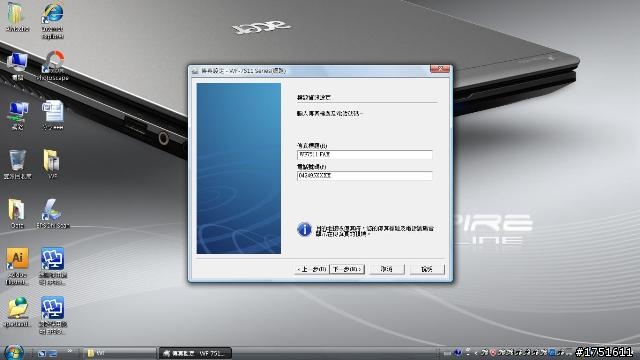

輸入傳真標題與號碼

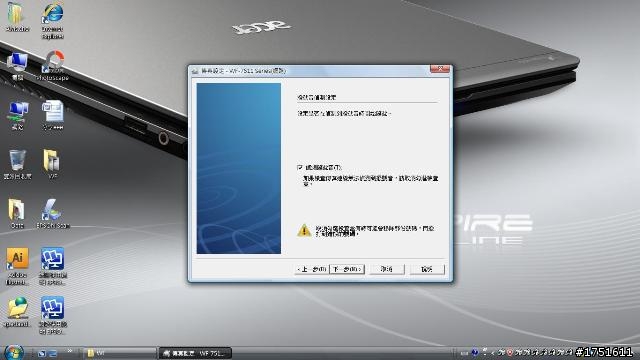

勾選自動應答


勾選偵測撥號音


接著傳真安裝就完成了


初始化完成,這是待機畫面,彩色影幕左下方有出現無線連接的符號,旁邊有三條線,是代表無線訊號強度

接下來開始介紹單機的操作功能吧

<相片功能>

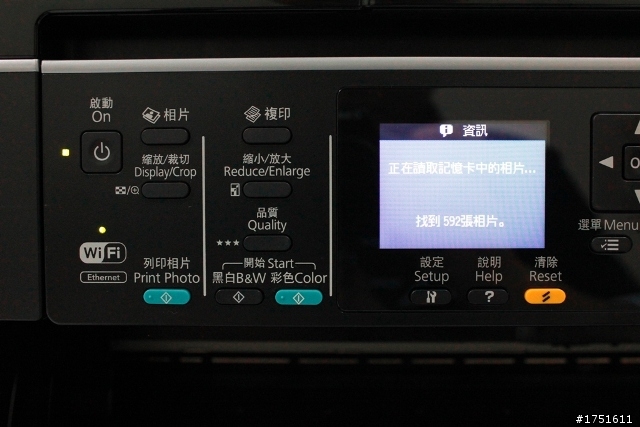

插入有相片的記憶卡或隨身碟,印表機隨即讀取內容

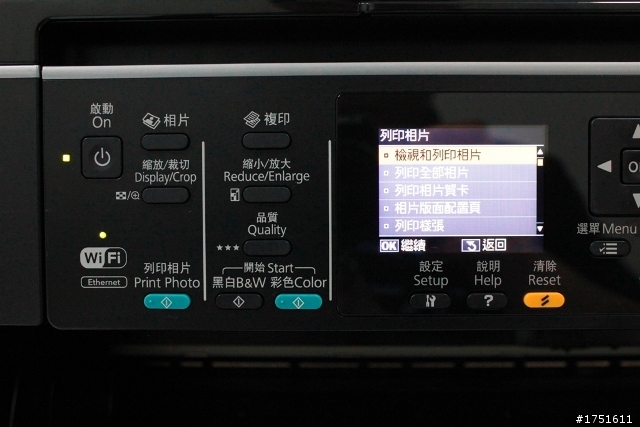

進入檢視及列印相片

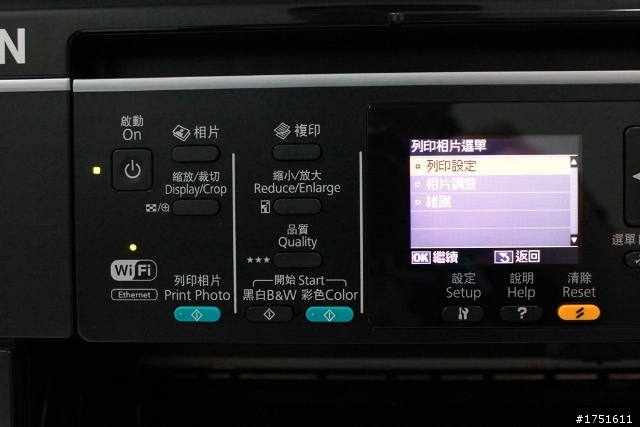

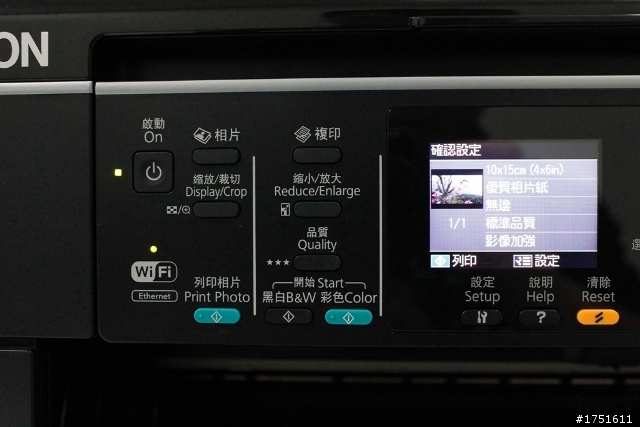

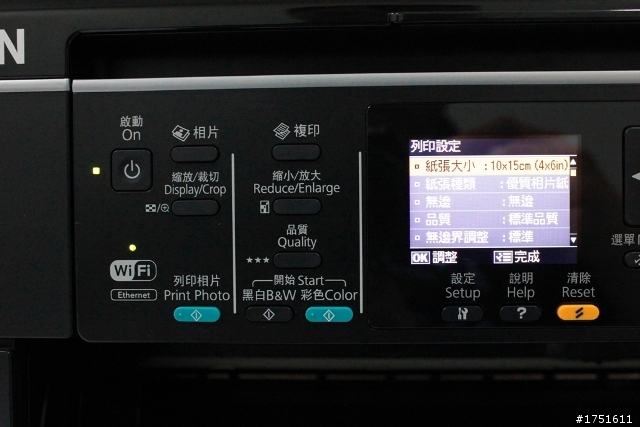

選好照片後,可以按設定鍵進入列印相片選單,調整列印設定

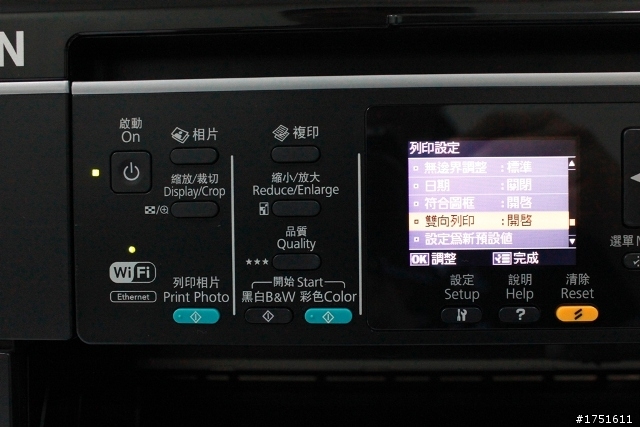

列印設定中可調整:紙張大小/紙張種類/有邊或無邊/品質/進行無邊界調整/日期/符合圖框/設定為新預設值等功能




相片調整中可調整:影像加強/場景偵測/消除紅眼/濾鏡/亮度/對比/銳利度/飽和度/設定為新預設值等等功能

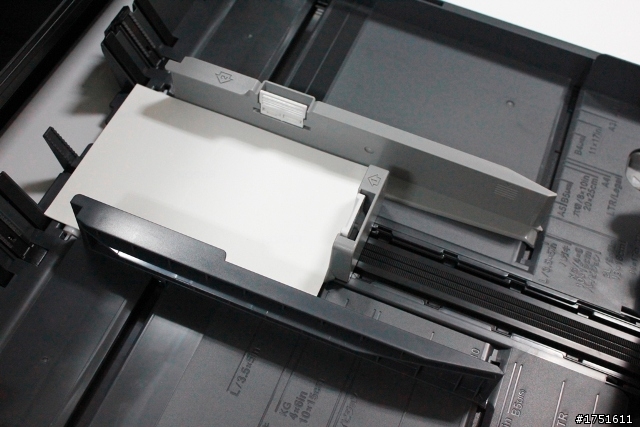

放入4x6空白相片紙,記得要列印的面要朝下,接著按下列印

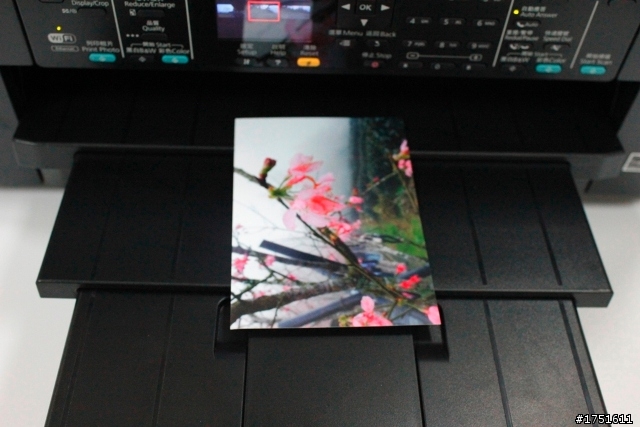

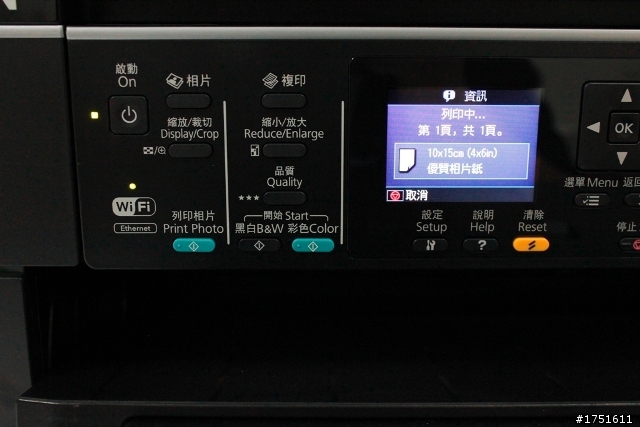

列印中


印的速度很快,一張4x6的相片不到15秒就印出來囉,而且印出來就乾了,摸到也不會沾指紋,原廠相片紙
(日本製)果然厲害

<複印功能>

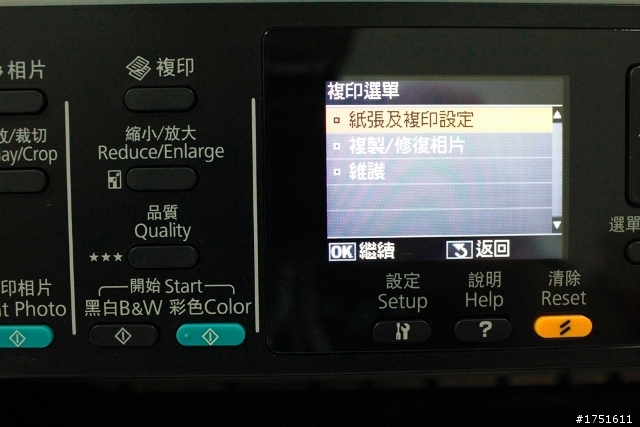

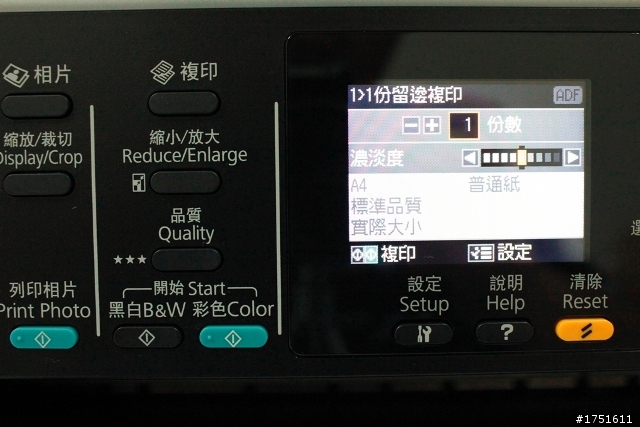

按下複印功能鍵,可調整複印份數,濃淡度,再按下下方設定鍵可進入複印選單

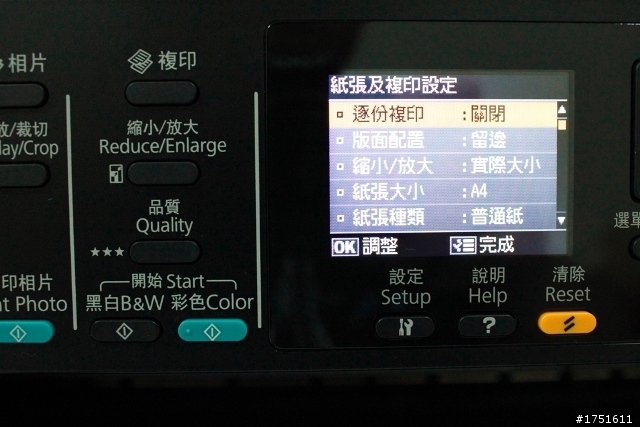

複印選單中紙張及複印設定可設定:逐份複印/版面配置/縮小及放大/紙張大小/紙張種類/品質/文件方向/無邊界調整/設定為新預設值等功能

接著來複印看看吧…
手邊有一本A4的新光的DM拿來試看看,一般來說印刷品都會有網紋,影印效果通常較差,剛好拿來測試WF-7511的實力吧

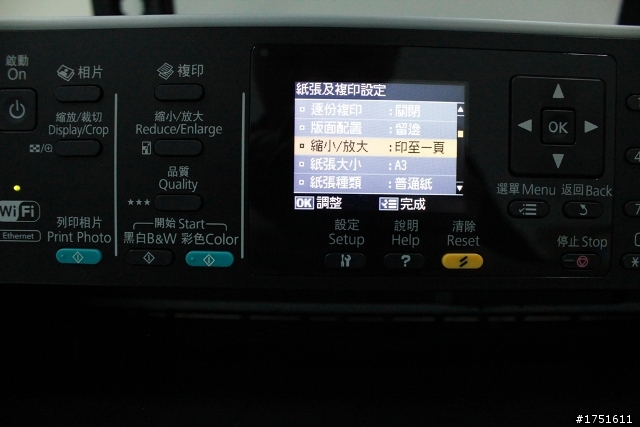

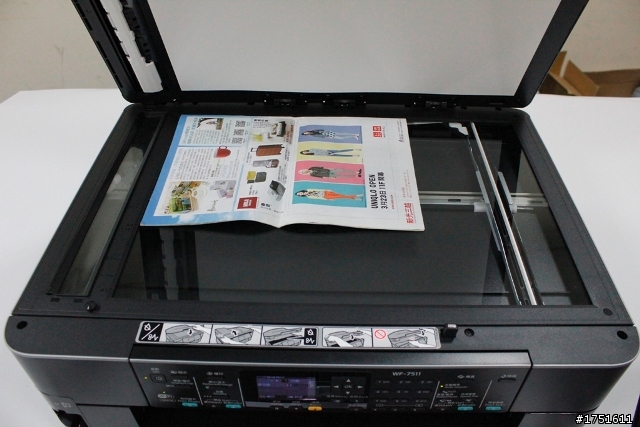

縮小/放大的選項中有一個很貼心選項<印至一頁>,意思就是你下方紙張大小的尺寸調整多大,複印的內容就會自動幫你放大或縮小到你調整的尺寸作輸出,所以現在我放進A4尺寸的DM到掃描平台,紙張設定A3


接著蓋下掃描器上蓋,按下彩色開始鍵進行彩色複印


原稿跟影印比一比,真的印成A3尺寸了

細部放大,效果不錯

<傳真功能>


按下傳真鈕,出現此畫面

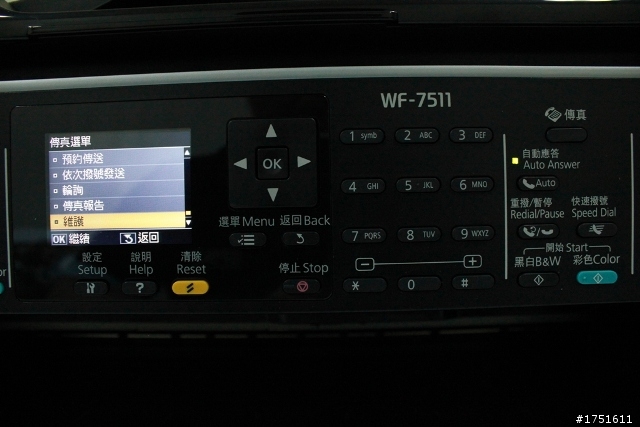

按下設定選單Menu可設定:
傳真設定/最後傳送報告/快速撥號設定/群組撥號設定/接收設定/傳輸/檢查傳真連線/標題/預約傳送/依次撥號發送/輪詢/傳真報告/維護

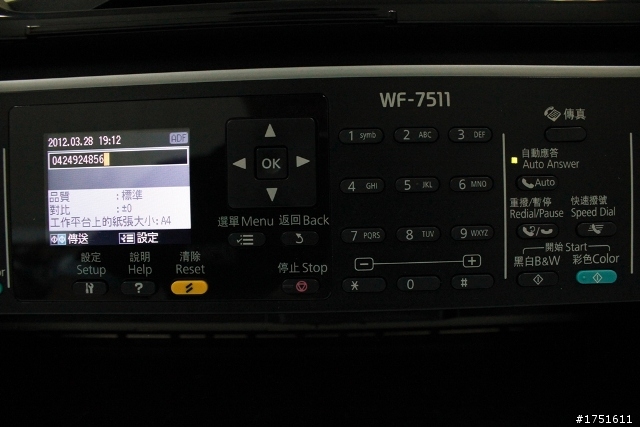

返回到傳真主畫面,直接按數字鍵輸入欲傳真的號碼,按下開始鍵(黑白或彩色)


選擇要使用哪個掃描單元(ADF或是工作平台)


接著就會開始撥號,傳送出去了

<掃描功能>

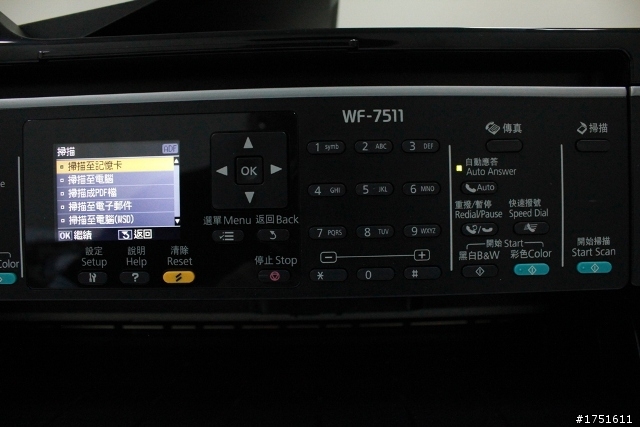

按下掃描鍵,出現掃描選單可以選擇掃描至記憶卡(或是USB隨身碟)/掃描至電腦/掃描成PDF/掃描至電子郵件/掃描至電腦(WSD)


這邊先來試試掃描至記憶卡(USB隨身碟)的功能

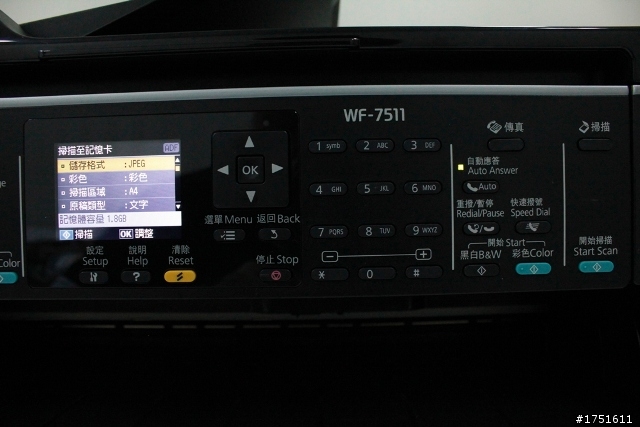

可以選擇
儲存格式:JPGE/PDF
色彩:彩色/黑白
掃描區域:A3/A4/自動裁切/最大範圍
原稿類型:文字/影像(效果比較好,但會拖慢速度)
解析度:200dpi/300dpi/600dpi
對比:可調整-4~+4


按下掃描開始鍵,即開始掃描到記憶卡中

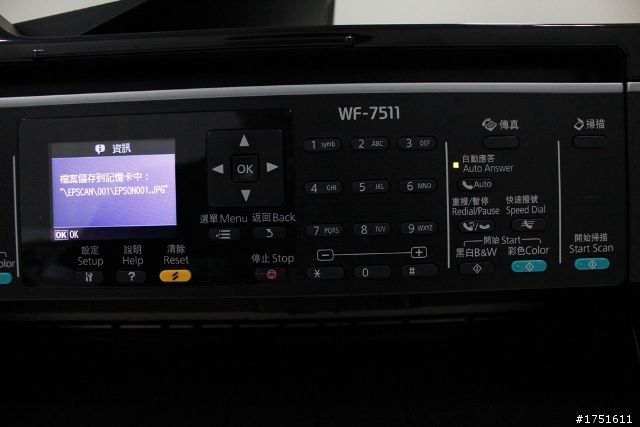

檔案成功儲存至記憶卡中

看完單機的操作功能接著來看軟體的部分吧…

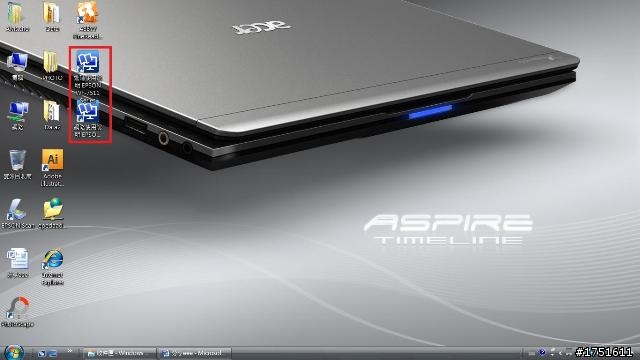

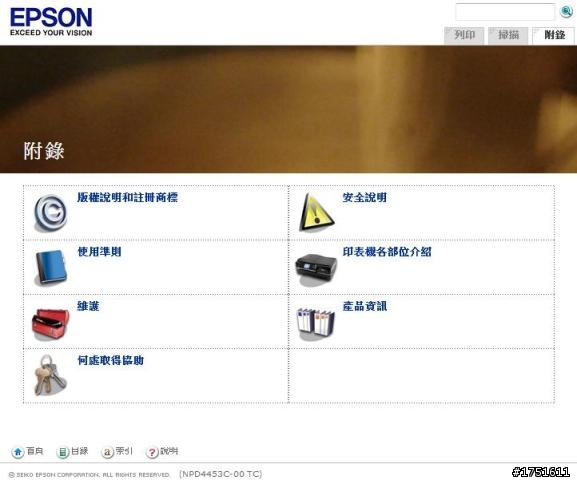

首先如果你安裝完驅動後,一定會在桌面發現兩個說明

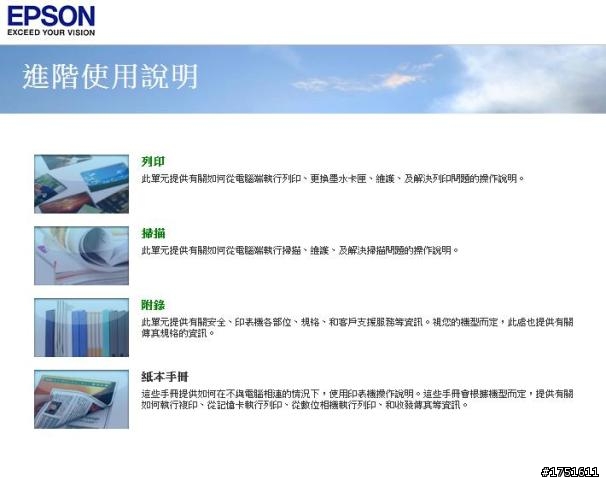

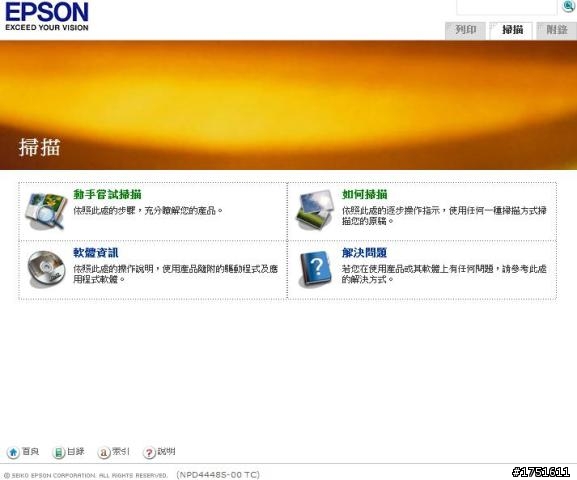

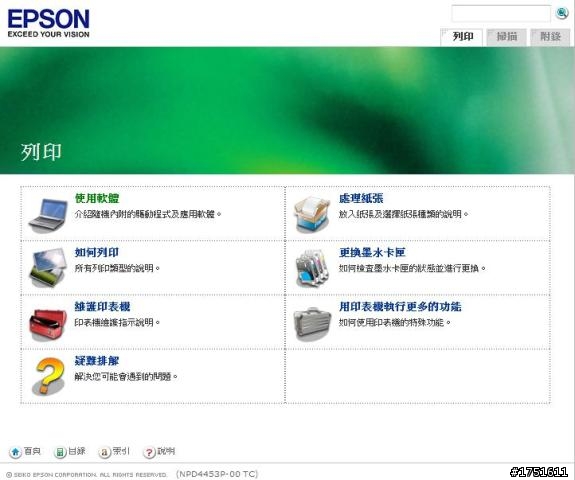

1.進階使用說明 EPSON WF-7511 Series








透過說明更可快速學會使用印表機的功能

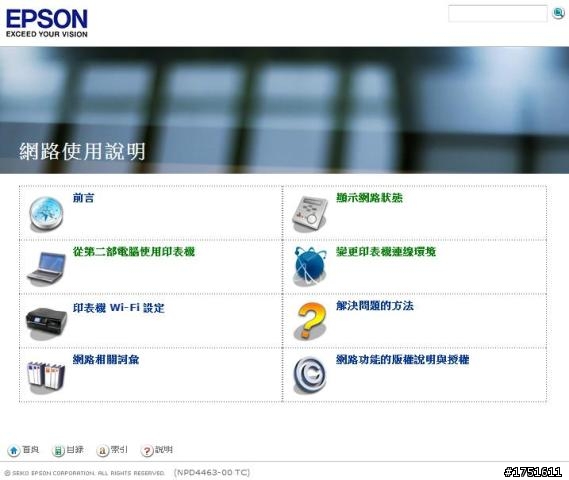

2.網路使用說明 EPSON WF-7511 Series


了解如何使用相關網路設定及知識

接著開始介紹軟體吧

<EPSON SCAN>

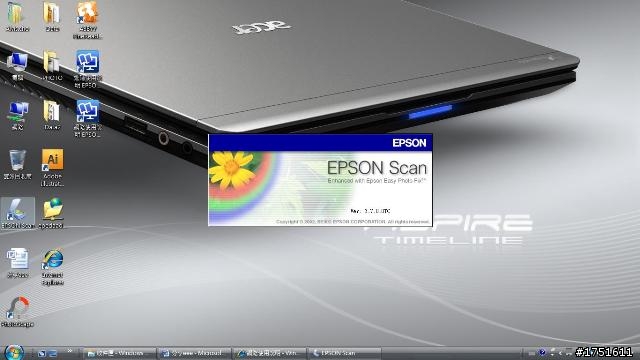

在桌面找到捷徑

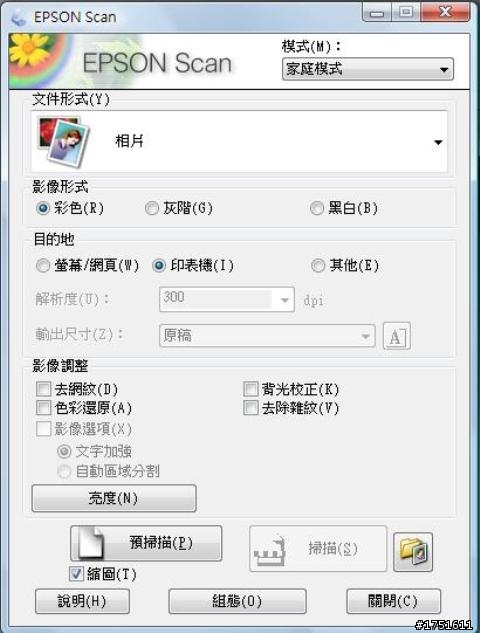

開啟EPSON Scan

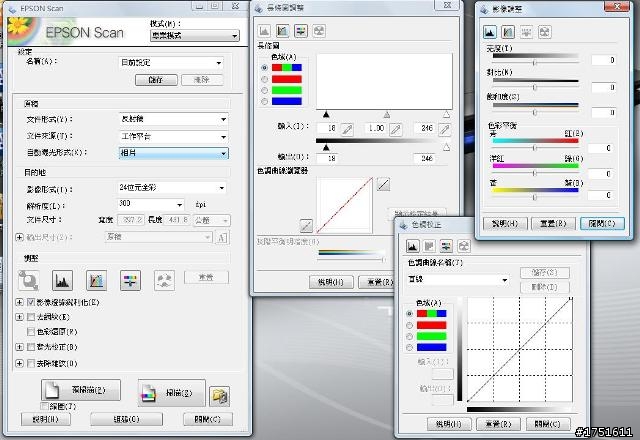

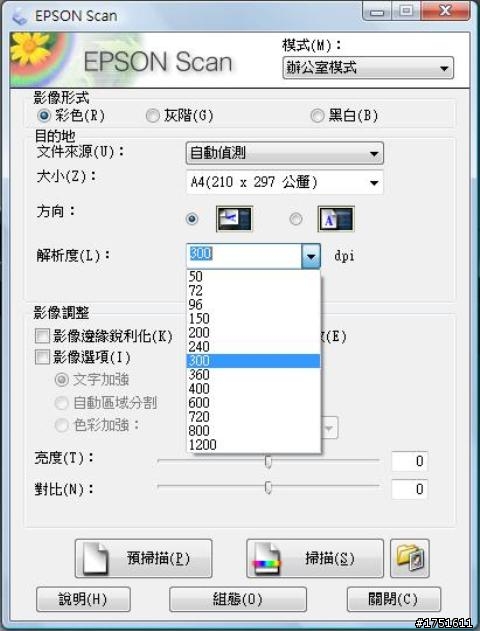

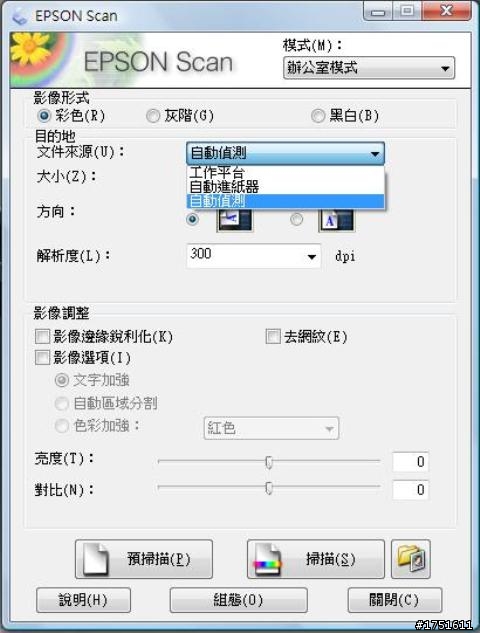

模式選擇:


家庭(最簡易,方便使用)


辦公室(強調文件掃描的功能)


專業(可調整的參數最多)


文件來源可選擇:工作平台/自動進紙器/自動偵測(會自動幫你判定),解析度可調整最高至1200dpi
,亮度/對比可在下方自行調整

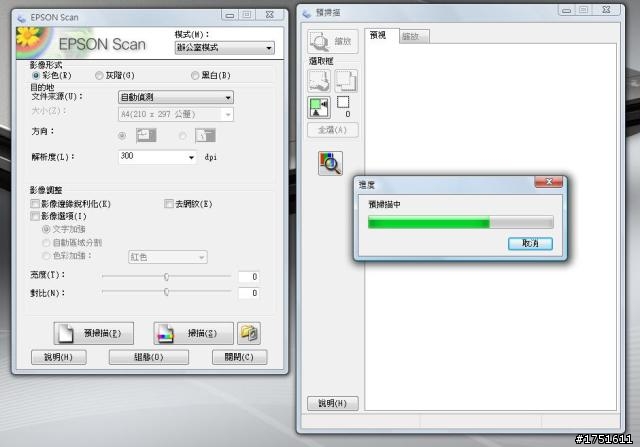

可先預掃看看效果


如果OK,就按下掃描鍵

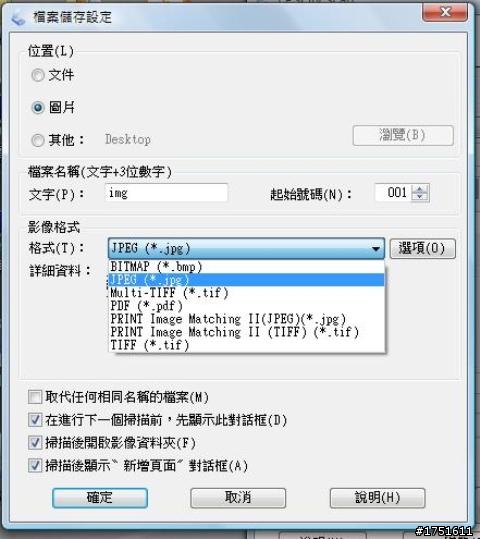

可以設定圖片掃描後放置位置,影像格式等等

接著來透過電腦掃描一張A3的文件看看吧,這也是這台最大的特色,可一次掃描A3大小的文件,不用再用A4的掃瞄器掃兩次囉!

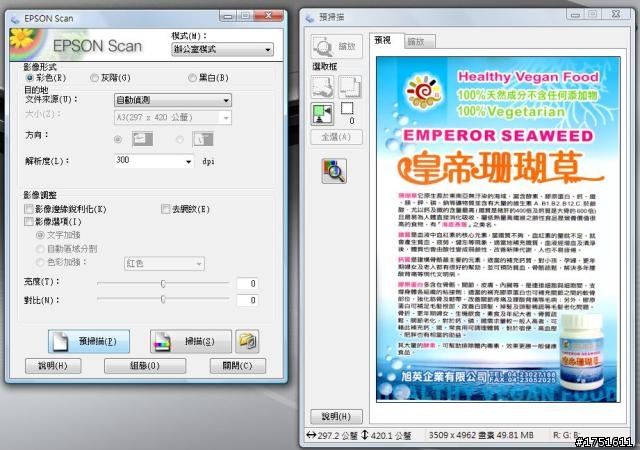

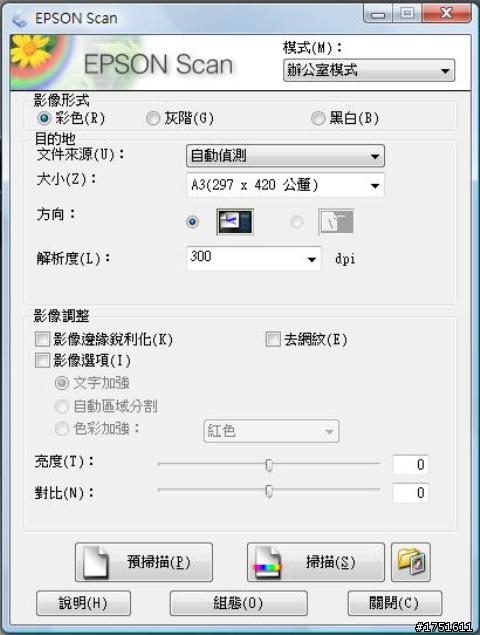

開啟辦公室模式,文件調成A3大小

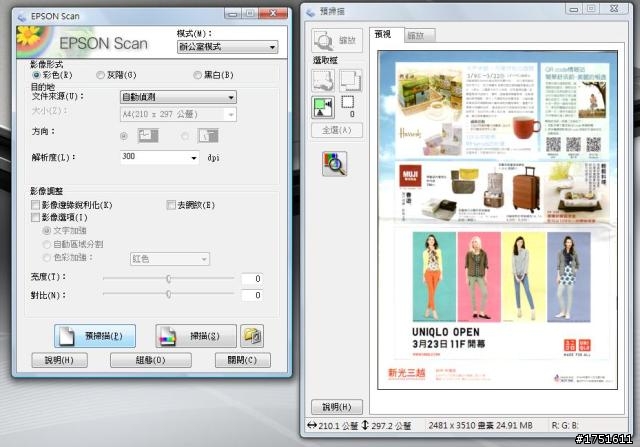

先預掃看看,OK的話就按下掃描鍵

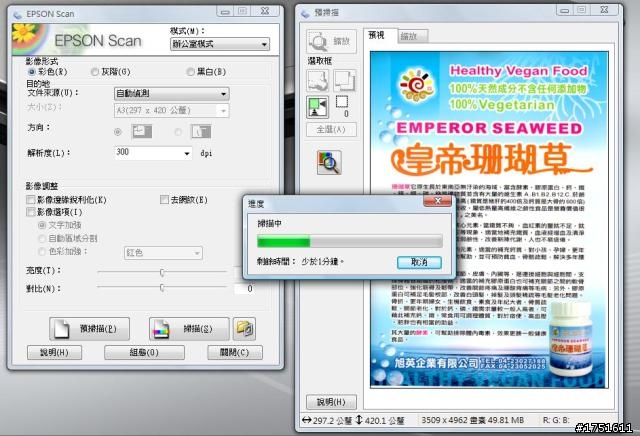

掃A3彩色圖檔不到一分鐘,太強了


掃完收工

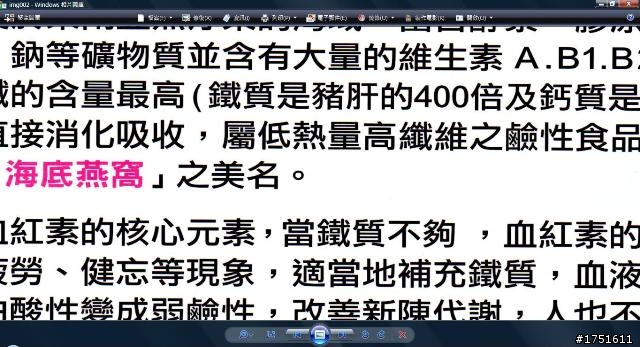

放大看看細部的字,很清楚喔

<ABBYY文字辨識系統>


找到桌面捷徑,進入ABBYY

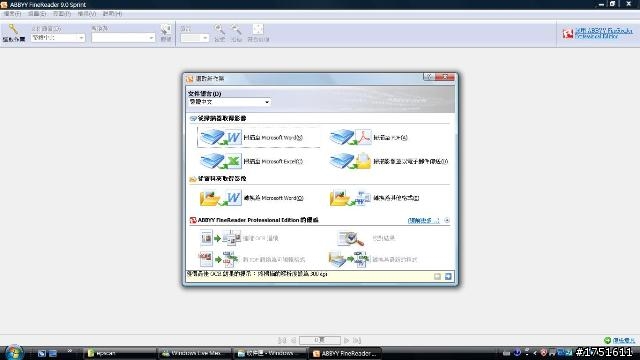

看到主畫面,從掃描器擷取影像,可轉換Word/Excel/PDF檔案,對於需要書籍文件中的文字內容作編輯者非常方便(我當學生的時候有這個的話就不用一個報告打3天了,嗚嗚)

這邊示範掃描轉成Word檔(一般應該最常使用)


拿了一本校刊來示範(掃描左邊那一頁)

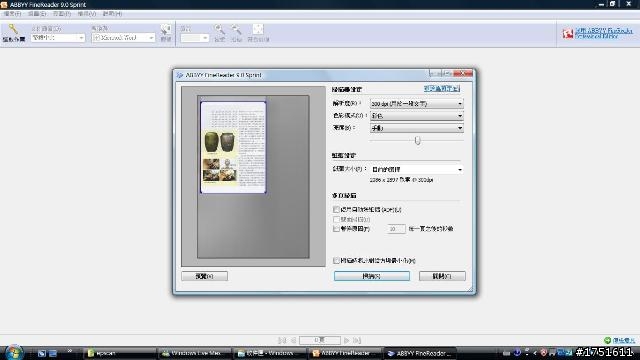

按下掃描至Word檔後出現的畫面,可以先預覽要掃的畫面(就是先預掃),畫面出現後,可調整藍色框框選取要掃描的區塊,右方也可讓你自行調整解析度(預設300dpi,文字太小可以調高到600dpi),亮度(適當調整亮度也可增加辨識度),接著就可按下掃描鍵進行掃描

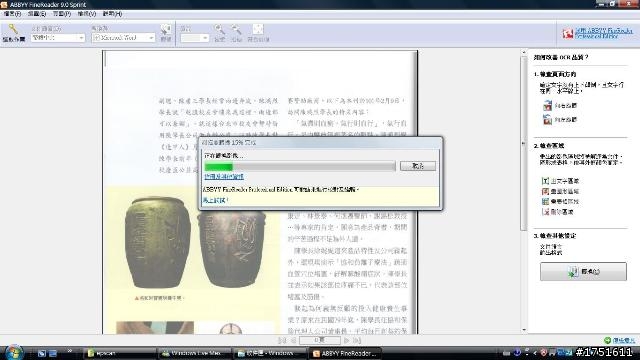

掃描後會自動轉換影像,就是開始幫你辨識了,期待中…

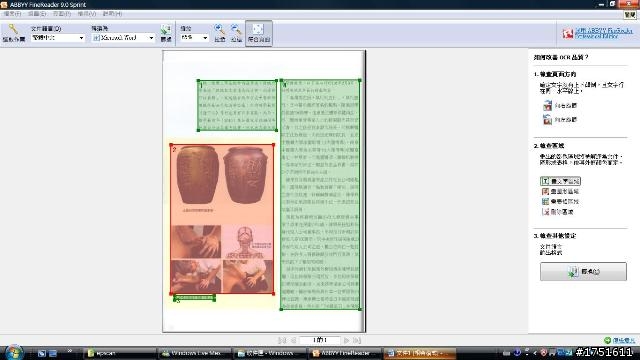

出現區塊分析,紅的變是為圖檔區塊,綠的辨識成文字區塊,沒錯後就可按下右下方轉換鍵進行轉換

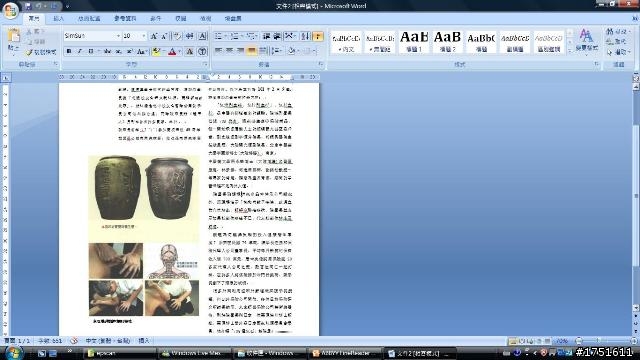

最後就自動開啟Word,辨識率比對後正確率也有9成以上,文字跟圖檔的編排也跟原檔一模模一樣樣,
真是”揪感心A”

<FAX Utility>

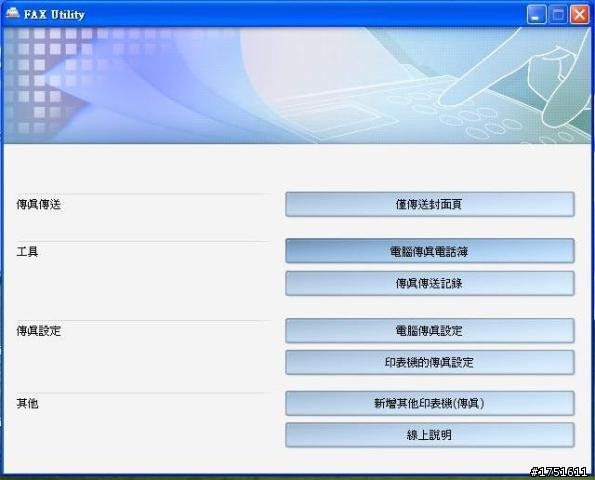

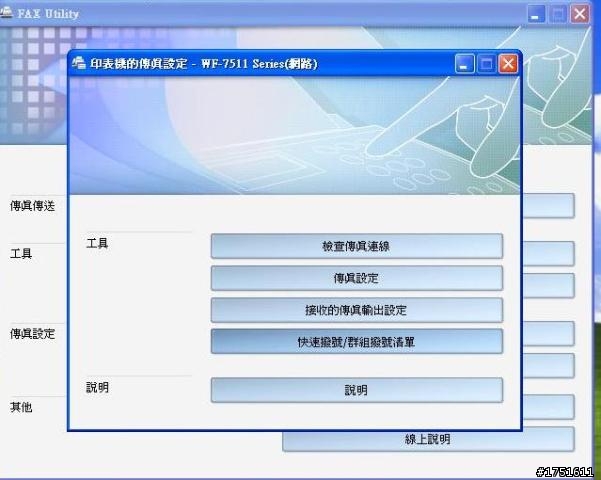

程式集的EPSON Software中就可找到,開出主畫面


工具選項:
檢查傳真連線
傳真設定:安裝驅動程式時就有設定過了,有需要可以再進去修改
接收的傳真輸出設定
快速撥號/群組撥號清單

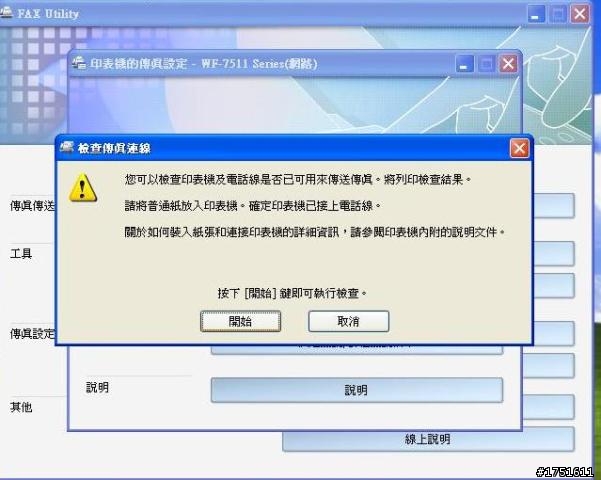

先來檢查一下傳真連線是否正常

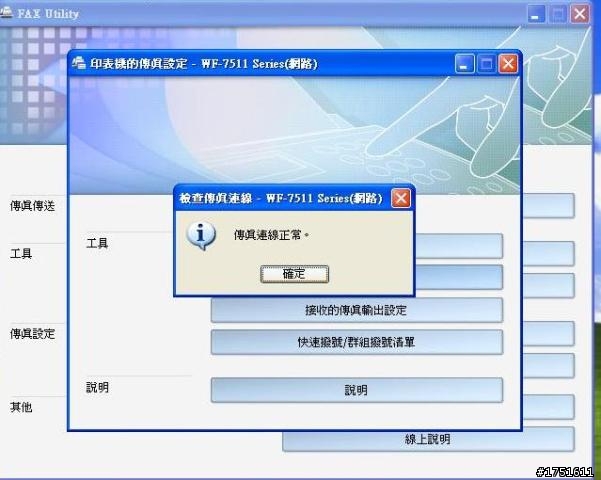

恩,連線正常…

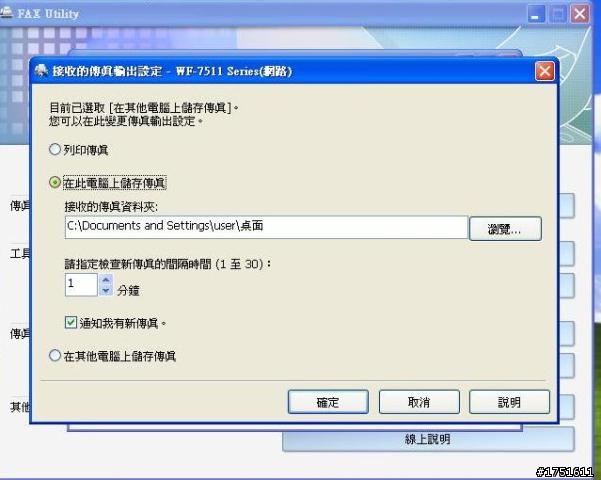

重點來了,接收的傳真輸出設定中可以設定在電腦上儲存傳真,天阿...那以後我每天就算收100封傳真也都不用浪費墨水印出來,從電腦就可以檢視了嗎?接著設定完儲存的資料夾及檢查傳真時間後(如果常收傳真的話,建議調成1分鐘)
接著打電話叫朋友傳真一張文件來試看看吧…


收到傳真了,在桌面的右下角出現了”成功儲存接收的傳真,點選即已開啟資料夾”的提醒


開出來看,檔案是存成PDF檔,看來我朋友是肚子餓了(幸福便當好吃嗎??),所以傳反了,哈哈
真是一個很方便使用的功能又省墨水錢,按個讚…

最後貼個原廠的規格表給各位參考囉,以上打完收工

WF-7511基本規格介紹:
----------列印功能----------
列印方式 微針點式壓電噴墨技術
噴嘴數 黑色 384孔噴嘴 / 彩色 384 孔噴嘴 (藍、紅、黃各 128 孔)
最大解析度 5760 x 1440 dpi (with Variable-Sized Droplet Technology)
最小墨滴量 2pl
列印速度
黑白文字 MEMO (A4) 約每分鐘 34 頁 (草稿模式)
彩色文字 MEMO (A4) 約每分鐘 34 頁 (草稿模式)
全彩影像 4”x6” 每頁約 72 秒 (預設無邊模式)
----------影印功能----------
複印速度
黑白文字 MEMO (A4) 約 34 秒 (草稿模式)
彩色文字 MEMO (A4) 約 34 秒 (草稿模式)
----------掃描功能-----------
掃描元件 CIS
光學解析度 1200 dpi
掃描速度 黑白：0.9msec/line (A4 300dpi) / 彩色：2.6msec/line (A4 300dpi)
----------傳真功能-----------
傳真型式 Walk-up 式黑白和彩色傳真功能
傳真速度 33.6kbps, 每頁約 3 秒
傳真解析度 標準 (200 x 100), 最佳 (200 x 200), 照片 (200 x 200 )
無紙接收 最多 180 頁記憶空間
支援記憶撥號/群組撥號/重撥最後一組號碼
----------傳輸介面-----------
USB USB2.0
無線 IEEE 802.11b/g/n
乙太網路 100BASE-TX/10BASE-T
