雖然本文是MP638的拆機全記錄…
(IP4680拆機全記錄已上檔請參考"佳能IP4680拆機分解動作大公開!!")
經過了長到數不清的資料收集，比較了各廠牌的產品及特色，終於選購了這台...IP4680
過程中也看了J大改機文、老爸大與小黑大的部落格，真是非常感謝他們的分享。
現在是2010年中了，以09年的統計銷售來看，EPSON在09年是銷售第一的廠牌，
但是我當初完全未曾考慮它。
而回顧一年來的使用，佳能IP4680也如預期地並未讓我失望。
當初是為了列印生活照的目的才決定要買的，主要是為了實現列印的樂趣及方便性。
畢竟拿到外面去沖洗，量少時會貴一點點(…某店家，一種類似低銷的說法，量少要加20元…
)而且沖洗也不方便，有時真的只要印二、三張，於是用列印的好像也是個不錯的選項。
算了列印成本、印表機維護(阻塞問題)、列印品質、也考慮過了未來DIY連供的可能性等
眾多因素(感謝J大、老爸大、與小黑大)，最終選擇了分離式噴頭的五匣小墨點(1pL)快速
列印機(噴嘴多)的IP4680…。(真的是超快速的，有給它嚇到
!!!!列印一張4*6只要20多秒!!品質又超優…整個”無言”…哈哈，無言好像是負面的形容詞厚~~)
PS.選4680還有也是因為想說可以列印光碟…但，一年多來，只印不超過五張…
真不知為了這個原因買IP4680是不是浪費了，幸好，還可以用列印超快來安慰自己，
不然真的就買IP3680就好了。
由於MP638和IP4680在列印上，功能完全相同，後來因故又買了MP638。前前後後
IP4680讓我脫光了三四次，了解內部的構造。接著，半歲多的MP638(仍在保固中，
除了使用一切正常外，甚至仍使用著原廠墨…)也終於在二個月前…慘遭不幸…
以下是記錄了案發經過。有任何問題也歡迎發問喔~~
先來張全圖，沒錯半歲了，保護膜也還沒撕~~~~

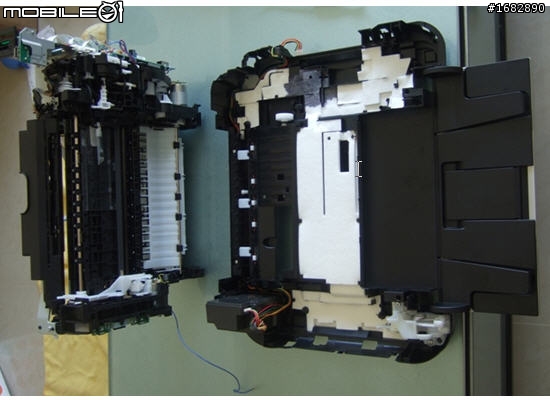

再先來看二張拆開後的照片

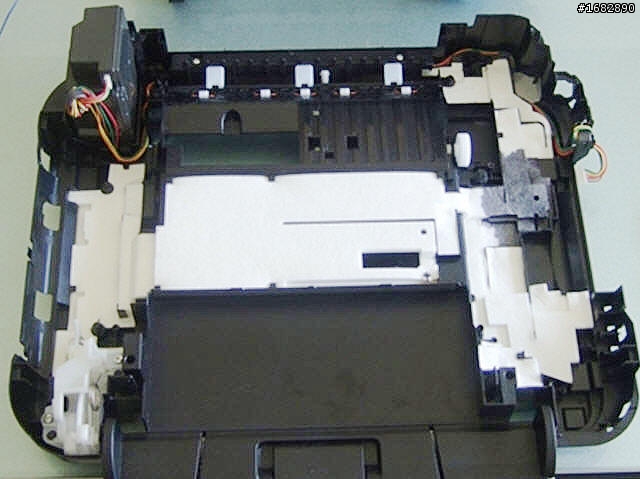

，一張是拆開外殼的照片，一張是把主機身也拿下來了，大家可以看到下面的廢墨棉。
接著來看看拆機過程，首先是準備拆開左右二側的外殼，…只能說…真的很簡單~~~

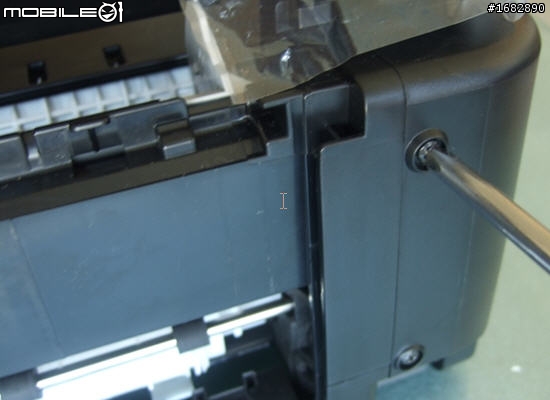

先移除螺絲，在後方，一邊二個，共四個。

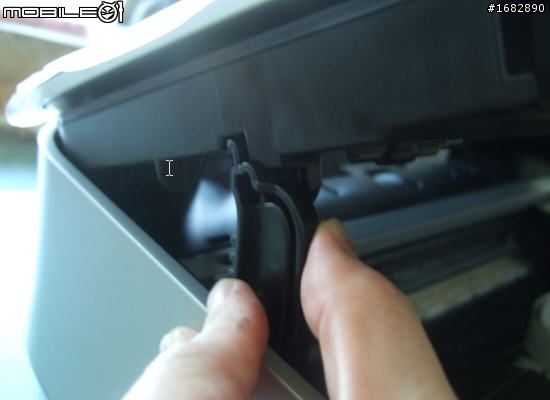

另一邊就不拍照了，左邊的部分還要解掉上蓋的定位桿，只要打開上蓋與掃描器(就是要換
墨匣的動作)，然後將定位桿向外撥，不難。

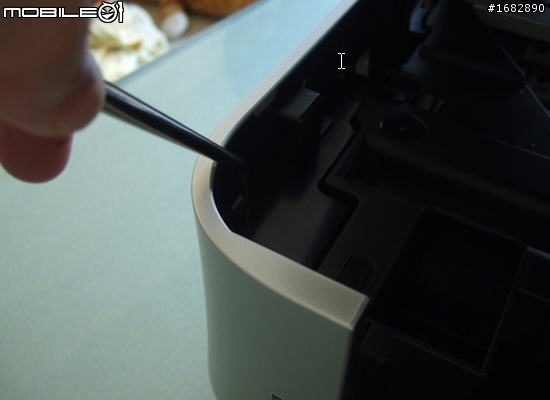

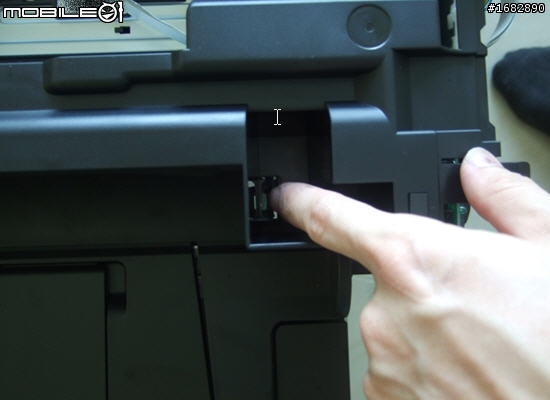

一樣用左邊的外殼來示意，用細長物插入圖示的地方，解除機構卡榫，…完成了。
接著只要向外拔掉外殼…
(我有嚇到…也太簡單了吧，IP4680我是試了二次才成功開了左邊側蓋，右邊側殼是試了三
次…也許是MP638銷量不大，防拆作得不徹底…一次就拆開了
)

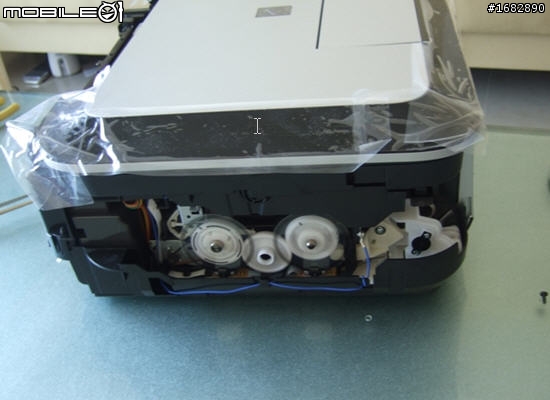

打開後看到最有特色的是光柵編碼環，這是紙的前進量定位用的。小心不要弄髒它。
再來拆開右邊的外殼。(簡單到我不想再重覆講)

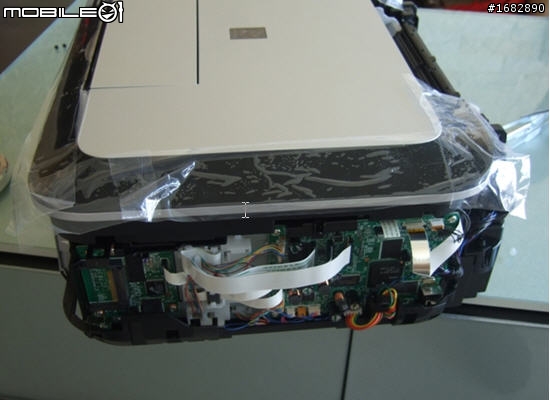

這邊可以看到主機板及接線。等會要拔掉線，原則上可以就全拔了，但我還是先沒全拔，
依序一個一個說明。

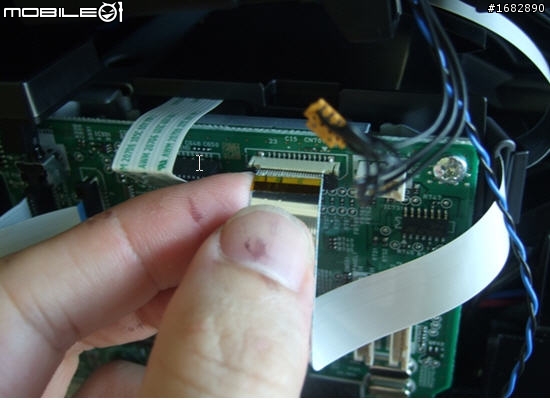

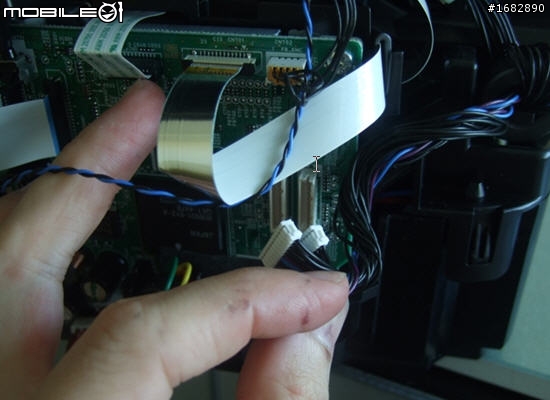

首先拔掉掃描器和控制面板的訊號線，如下二圖所示(共五條線)，拔掉後就可以直接拿走上蓋及掃描器了。
之後可以看到如下的圖示，外殼只剩二部分，一是進紙部件，一是前罩。

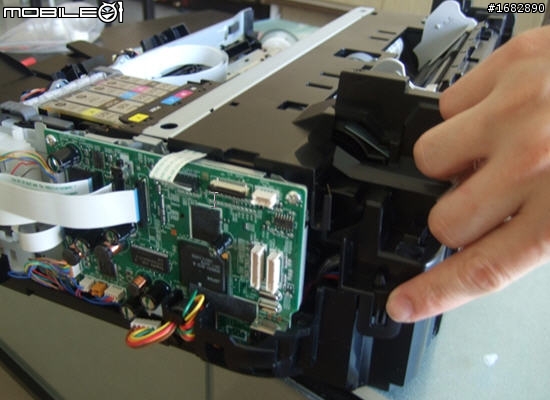

前罩如圖示般，在二側扣件處用手撥除，即可成功移除它，又是一個超簡單的操作
……佛心來的
。
進紙部件同樣用手在扣件處撥除，即可。

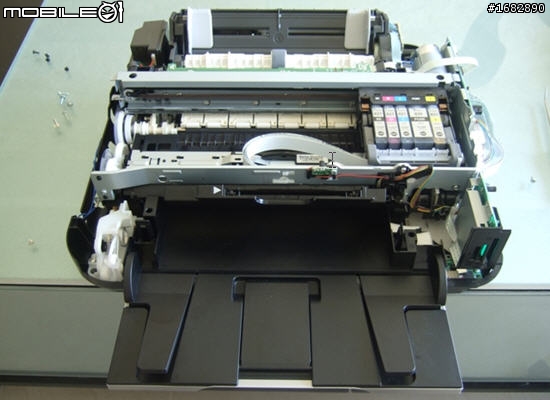

拿走進紙部件與前罩後，就如下圖所示。
這個地方大家可以仔細好好的看看，休息一下，因為…
我打累了
，下回分曉。(其實剩二個動作，先賣個關子。先看看大家反應囉~~)
(6月13補齊全文)
要拿下主機身，露出下方廢墨綿，只剩二個動作，一是缷下螺絲，二是搬走主機身...。

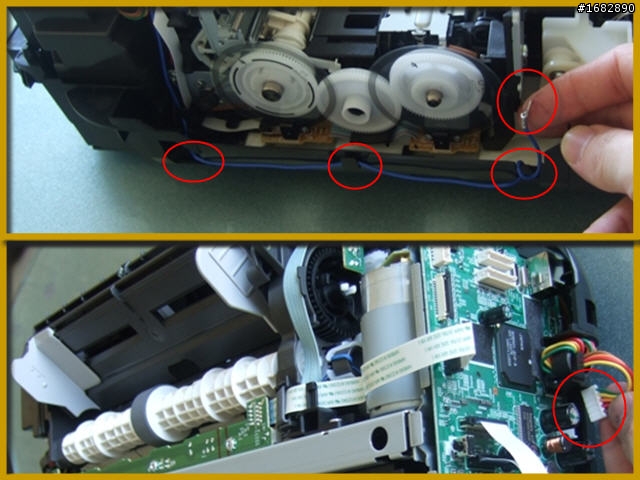

先從簡單的開始，下圖SHOW出要缷下的連線，共有二條，左右各一，如圖中上下二圖所示，左邊那條藍線要同時解開它與機殼的纏繞。

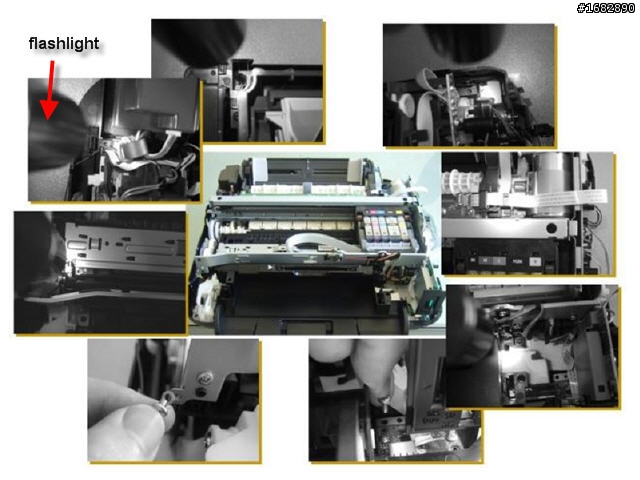

再來要拿起手電筒，方便找到不見天日的其它固定螺絲們，如下圖所示，最右下的是USB的PCB板，最左下的是上述的藍色線，除此之外，共另有六個，(小心這六個，要裝回去的時候...，有些不小心掉下去，就要再全面重來，因為掉下去，就拿不出來了，要拿走主機身才拿的出來。)
最後搬走主機身就可以了，再回顧一下結果圖
有興趣要了解如何對主機身再進行細部拆解的朋友們，
可以期待未來的文章，不過我暫定不會整理了，哈哈
想信大家看到這，就會接廢墨了(有二個管路出口)，應該不太有人想要再拆下去，
話說回來，我改了一台大連供(其實這台才是近半歲，上面拆機記錄的那台...是二個月大就...

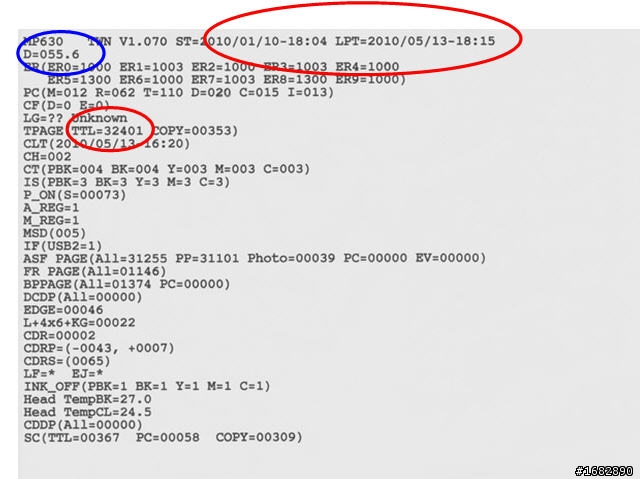

)，二月份才改，開始大量印，印了三個月，至五月份，達三萬二千張，廢墨值也才到百分之五十多...，
平常百姓人家真的需要接廢墨嗎????
有任何問題歡迎發問~~
請移駕參閱"佳能IP4680拆機分解動作大公開!!"，
謝謝大家，請多多支持喔
