更換滑鼠微動開關時出的問題

RilakNeko

RilakNeko
個人積分：0分
文章編號：90229155

0分

樓主

2024-08-28 19:22

請教各位大神

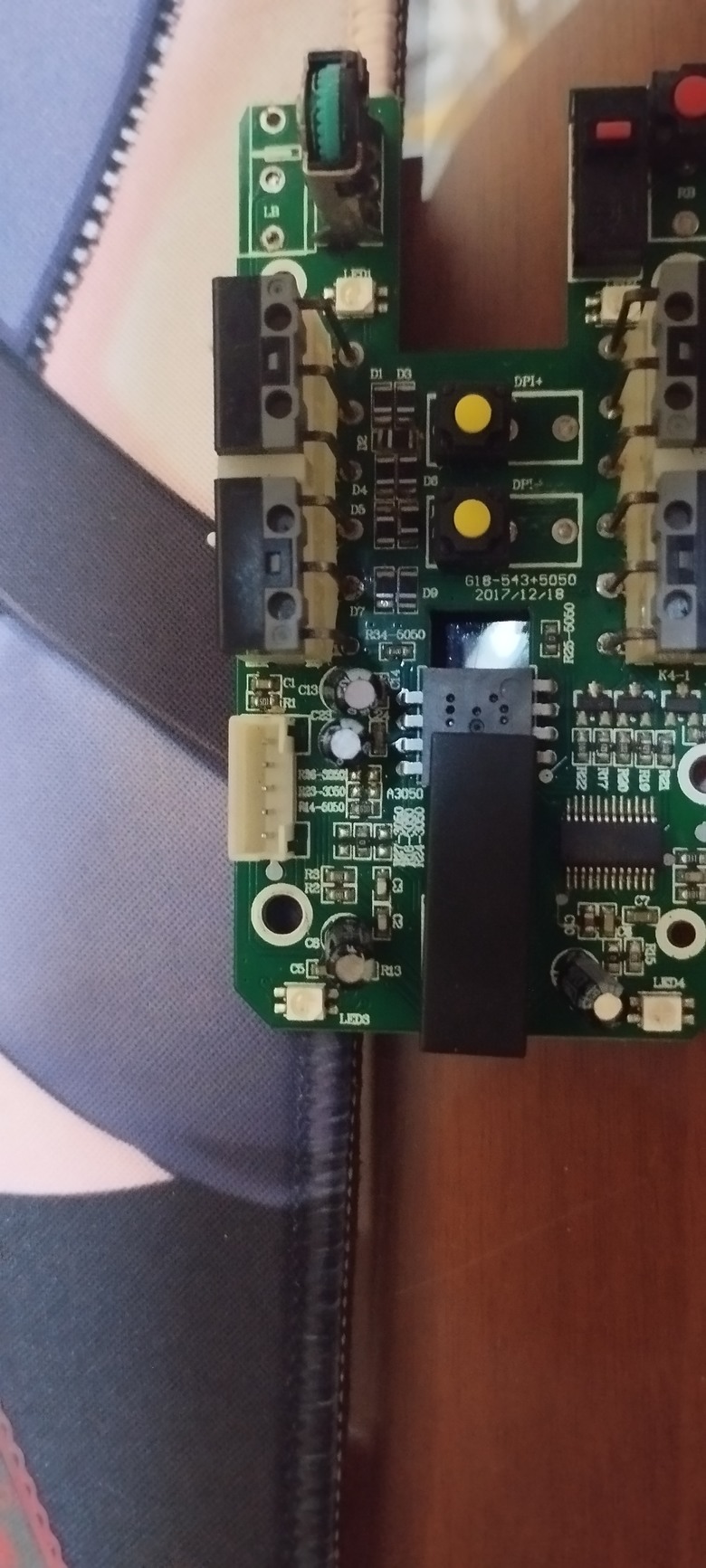

今天在解焊微動開關突然間發現針腳上面有一個應該是銅的圓環黏在針腳的殘錫上
一個已經塞回去但是有一個不小心被我壓扁了
不知道會不會影響後續換上後的使用或是需要怎麼補救

第二個恐重新塞回去後
更換滑鼠微動開關時出的問題

被壓成薄片的圈

2024-08-28 19:22 發佈

文章關鍵字滑鼠微動問題

愛天使桃子

愛天使桃子
個人積分：37分
文章編號：90229604

37分

2樓

2024-08-28 21:19

PCB板的銅箔印刷脫落或斷裂
通常只能用細漆包線或細銅芯線跳線連接
不過圖片中脫落的微動開關第三個洞應該是固定用腳位
沒焊也不會影響使用

RilakNeko

RilakNeko
個人積分：0分
文章編號：90230414

0分

樓主

2024-08-29 1:16

愛天使桃子 wrote:
PCB板的銅箔印刷脫...(恕刪)

不是第三個洞喔原本裝的是兩腳的微動開關所以使用的是1.2個洞
然後我解焊的時候1.2洞裡面的銅箔圈隨著掉出來
然後還不小心被我壓扁了一個...
第三個洞是原廠就有用錫焊住了
圖三的東西原本是一個小圈被我壓扁了

Ghostwriter

整圈銅箔掉了就必須刮電路板用漆包線跳線，不過我覺得先買把能調溫的烙鐵比較重要

2024-08-29 7:02

u23cs

u23cs
個人積分：849分
文章編號：90230998

849分

4樓

2024-08-29 8:43

先接上電腦按看看~如能正常使用
那代表該接點無做用~可以不用補救

如不能正常使用~對門外漢是有困難的.....
找一下電子或電機的朋友~請教並教學即可

愛天使桃子

愛天使桃子
個人積分：37分
文章編號：90231021

37分

5樓

2024-08-29 8:47

你這情況只能刮骨.誤..刮板療傷了
烙鐵頭選細尖形或刀形
解焊要加錫或膏不要乾烙
這樣才不會傷電路板
另外吸錫槍買大支點才夠力
早期OK DP-100或日本HAKKO DS01都不錯用

RilakNeko 樓主

有可能是拿到很舊的吸錫槍吸力不夠...

2024-08-30 10:22

fishesc

fishesc
個人積分：37分
文章編號：90231869

37分

6樓

2024-08-29 10:43

RilakNeko wrote:
不是第三個洞喔原本...(恕刪)

如果是洞裡的銅箔圈應該是導通上下層的電鍍層，這個要看你用到的孔（基本上只會用到三個孔中的兩個）是不是有走線出去，如果沒有那就不用管，如果有，看線是走在上層還是下層，走在下層（焊接那一面）就還好，如是走在上層那就必須用別的方式把上層的走線連接到下層的焊接點這樣線路才會通。

RilakNeko 樓主

感謝教學~

2024-09-02 22:45

sp006780

sp006780
個人積分：1336分
文章編號：90232042

1336分

7樓

2024-08-29 11:06

接回去用看就知道了

那就是電路導電用的銅箔

有些電路是空接沒啥用

有些雖然被你弄掉了大半但也許邊邊還有殘留能接觸導電

沒法用的話就自己跳線或刮開保護層接上囉

RilakNeko 樓主

感謝不過測試過已經悲劇了~只能刮板飛線了

2024-09-02 22:45

wsc47621

wsc47621
個人積分：1076分
文章編號：90235003

1076分

8樓

2024-08-29 18:39

RilakNeko wrote:
請教各位大神今天在解...(恕刪)

那個脫落的是銅箔，要刮開電路板飛線到針腳，上綠油打UV燈固化絕緣
銅箔會脫落，主要有2個原因
1.電烙鐵加熱太久或溫度設定過高
2.吸錫器吸到銅箔

3PIN微動開關只有2個腳位有用到，印象中第3隻腳沒用到

RilakNeko 樓主

感謝解說~

2024-09-02 22:44
