工具
材料
拆開滑鼠前在此 先做一個小結 由於左右鍵是免烙鐵即可更換微動開關我在此就跳過^^
吸錫器壞掉了 發現吸錫線 還真好用 再看圖一開關盒上面有一個調速器 用來調整電壓大小
進而達到溫度控制 對我而言 烙鐵頭溫度太高 沒錯焊錫融化快 相對的焊點易損壞
不論 有鉛 無鉛 都是會傷身體 所以必須做好通風 Google搜尋 有鉛銲錫 無鉛銲錫
得知一般有鉛焊錫絲的熔點在183度，而無鉛焊錫絲的熔點為217-227度
以下是TQ-95電烙鐵 調溫測試
90V===>230度～250度-------------大廠所使用的錫應該是無鉛錫 融化 加有鉛錫===>變成有鉛銲錫
75V 80V====>190度～200度----------有鉛銲錫 焊接 新零件使用
70V我就沒測溫度了 直接拿錫絲接觸烙鐵頭 卡在融化與非融化中間
再來就是材料篇 這次挑選微動開關主要是 偏硬 清脆 回彈快 沒了^^
更換紅色圓圈內的微動開關 綠色圓圈的不動(找不到合用的微動開關)
摳下紅圈的阻擋墊即可看到螺絲
使用內附的起子拆螺絲 綠圈是要拆側鍵才用得到
紅圈圈卸下電池連接線 綠圈使用十字起子卸下4顆螺絲+背板移除腳墊1顆螺絲
紅圈往上撥動 即可移除排線 此時側裙可以拆下
側裙特寫 十字起子拆開 鐵片 即可看到 滿滿的微動開關 知道此微動開關叫啥名子 可告知嗎? 謝謝你

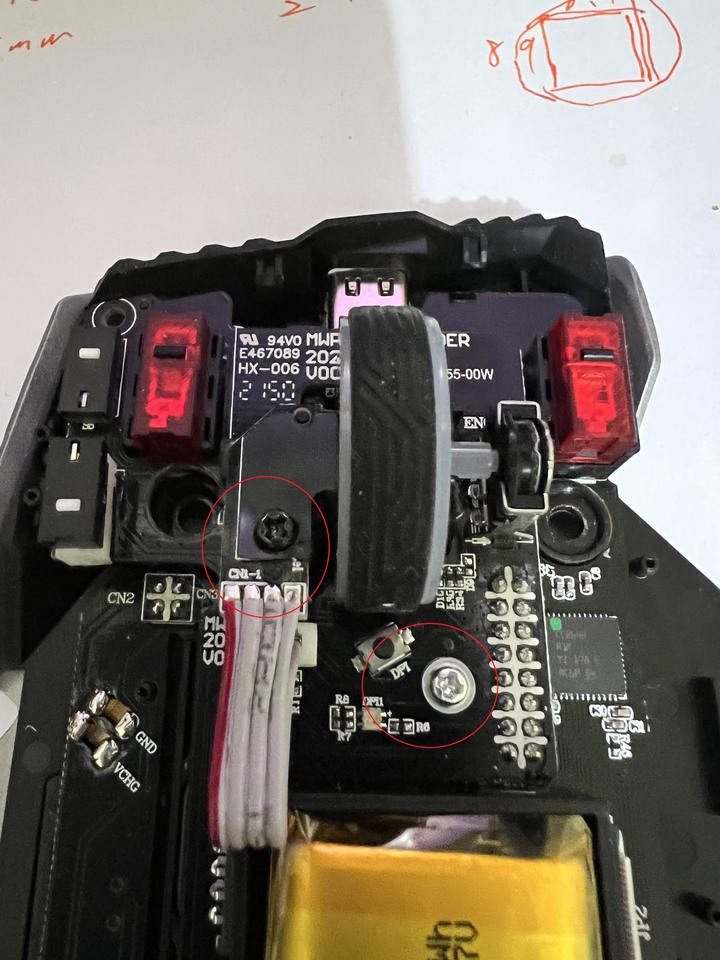

解開2顆螺絲 即可移開上層電路板 也是此次更換微動開關重要的地方
已移開上層電路板 至於下層板大家看看就好
解焊前的正反2張圖
解焊後的正反2張圖 乾淨吧^^
焊上新的中鍵微動開關 最後一張圖 清洗掉焊油 拆解 更換完畢 謝謝收看
最後總結(以下的每一句話都是我的想法 不喜勿噴 要鞭請小力一點^^)
1.或許我也可以找店家幫我換微動開關 可是我居住的地方 隔壁沒可以更換的店家
寄送的話太麻煩 也擔心更換後達不到預期又或者更換中故障(焊點壞了)
2.電烙鐵不是越貴越好 也不是便宜的1~200元的也行
重要的是適用合用 能融化焊錫 能焊上零件 不容易破壞焊點 不易壞(有的烙鐵 用沒2次就壞了)
3.ROG Spatha X 可自行更換左右鍵 要換其他微動開關前請三思
