~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

我家太座的興趣是休假時玩玩ONLINE GAME,最近她的滑鼠右鍵出現了連點現象。
好吧!只好動手來更換右鍵微動吧(不久前才剛換過左鍵)

由於我家太座休假時會刷刷副本比較晚睡,
但是相對的我也必須陪著晚睡
因為半夜滑鼠按鍵的聲音實在是讓我無法入眠
先前有買了一顆便宜的靜音滑鼠給她用,但是該滑鼠的
光學反應實在是太差飄來飄去的已被丟棄在房間角落處

所以藉此機會一起改裝成電競與靜音兩用的吧!!
(改好了下次微動故障也不用再拆來拆去可避免弄壞焊點)

準備好材料
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

將滑鼠拆解取出PCB
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

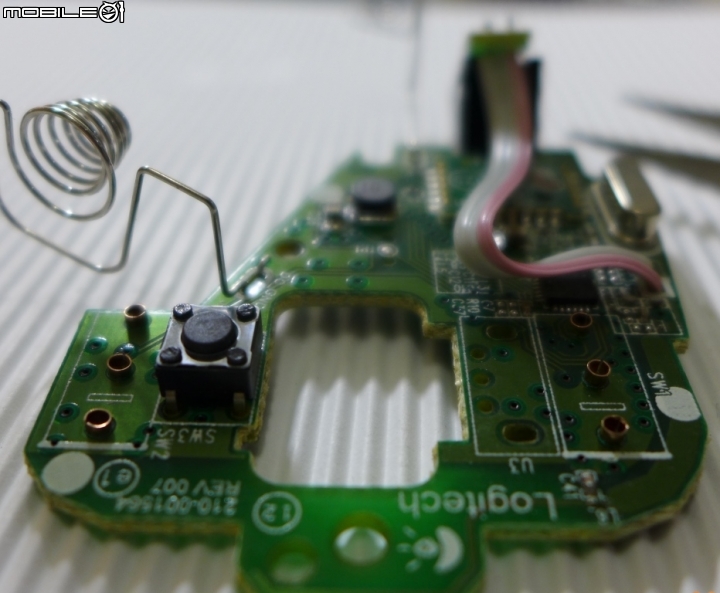

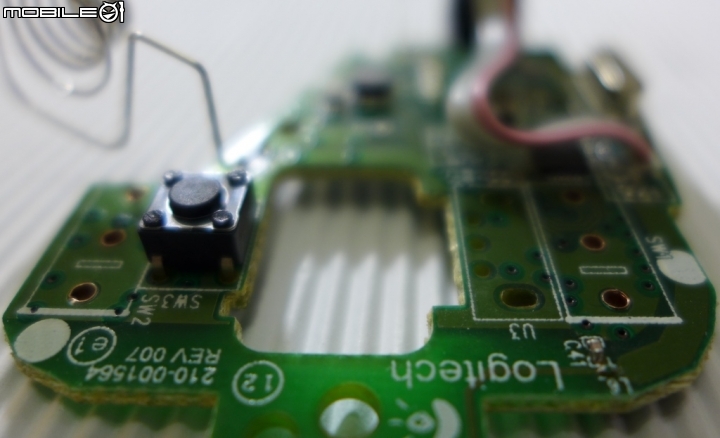

解焊取下微動
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

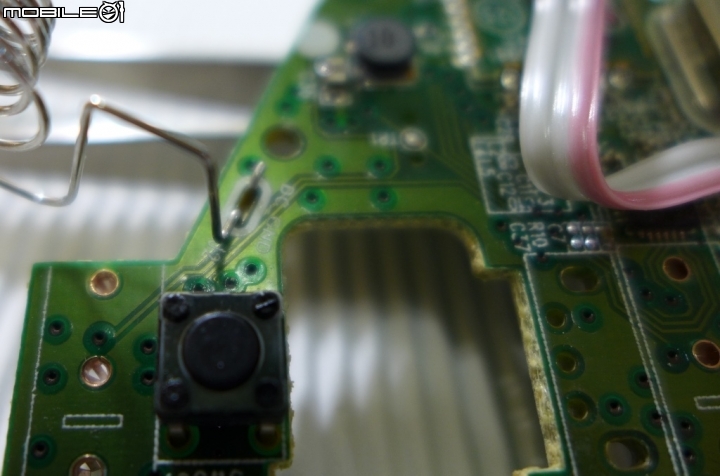

將連結器放入
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

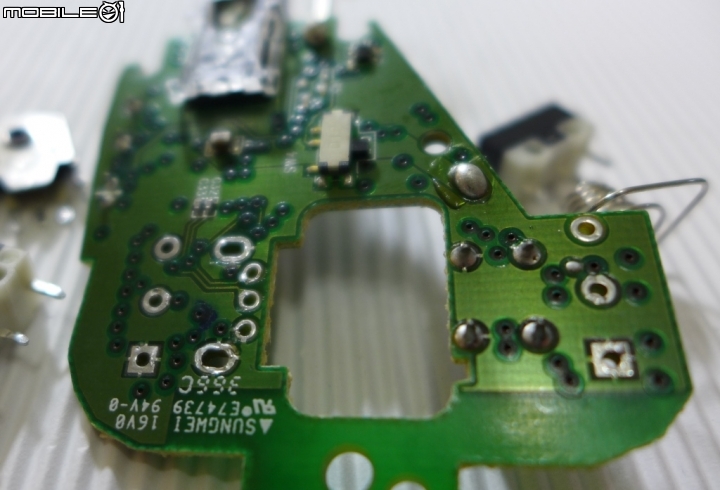

連結器整個裝入並在背面接點焊接強化固定
(背面的連結器與PCB底部稍微焊接即可,別弄了一大坨焊錫很醜的)
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

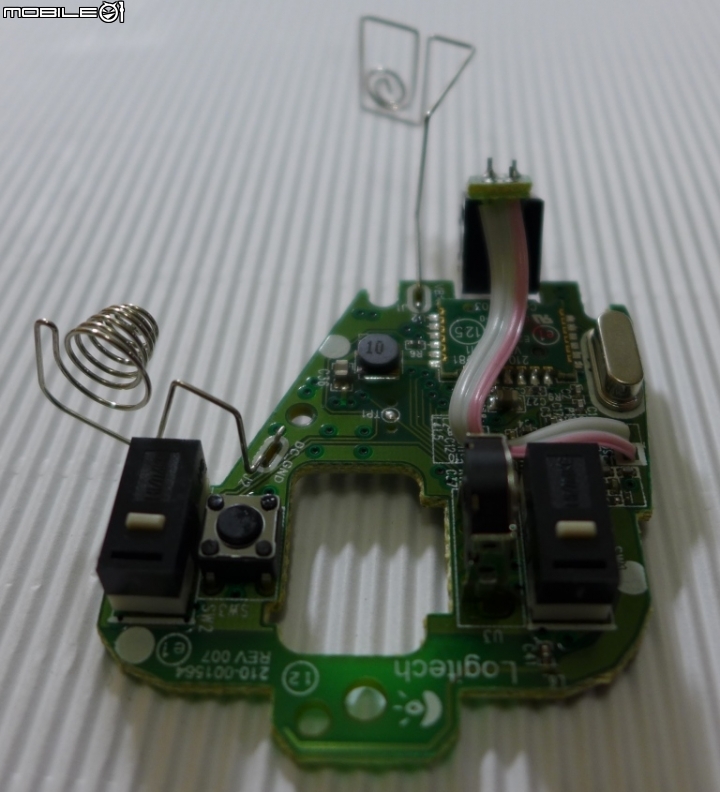

連結器有卡榫,插入時會固定住微動
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

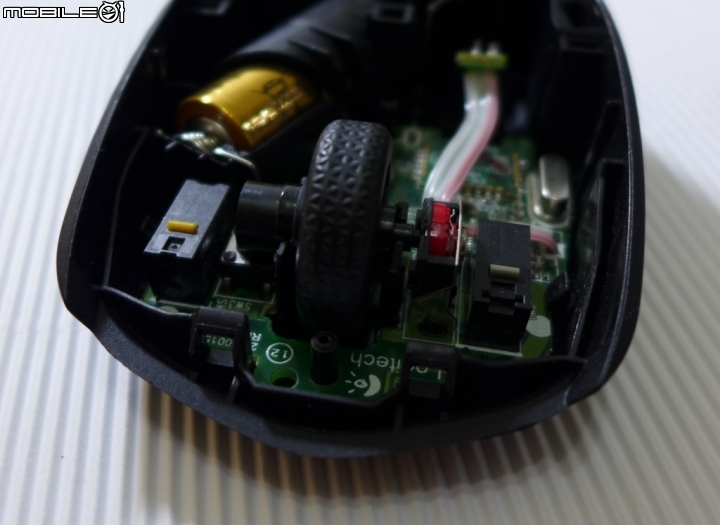

完工照(左鍵裝了凱華靜音微動,實際測試後發現真的很安靜)
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

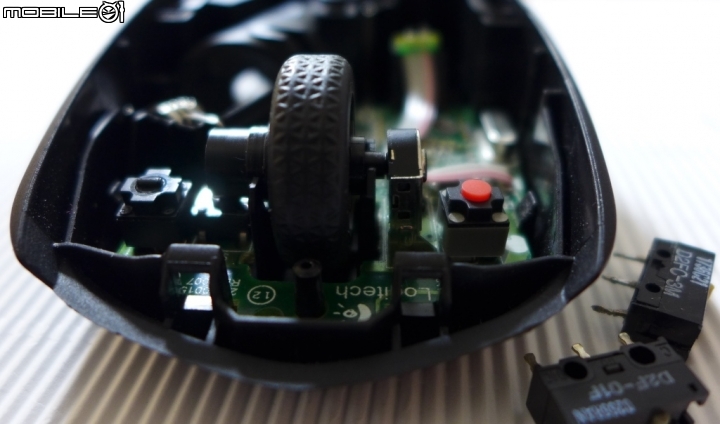

完工照(左鍵再加碼把日製歐姆龍D2F-01F再升等到日製歐姆龍D2F-01F-T),
RAZER電競滑鼠在用的 TTC 紅芯編碼器,後來又加裝了滾輪編碼器專用的連結器但忘了拍照了
~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!

感謝收看!!
2017-05-02 7:11 發佈
DIY無價,改裝的很棒,謝謝您的分享!!

dstjason wrote:
我家太座的興趣是休假...(恕刪)


重點的連結器也沒拍個全貌...
M大您好~ 沒拍得很仔細是我疏忽了真是抱歉!!

還有...標體是(~小羅技變身~ 滑鼠按鍵更換微動開關與改裝分享!!)
不是連結器分享,您的重點未必是我的重點

說實在地,會換微動開關的話,滑鼠幾乎有機會用一輩子...
dstjason wrote:
我家太座的興趣是休假...(恕刪)
請問一下,滑鼠pcb微動開關連接器哪裡可以購買
聽說買一顆不划算....買一包用不完
asegary wrote:
請問一下,滑鼠pcb(恕刪)
