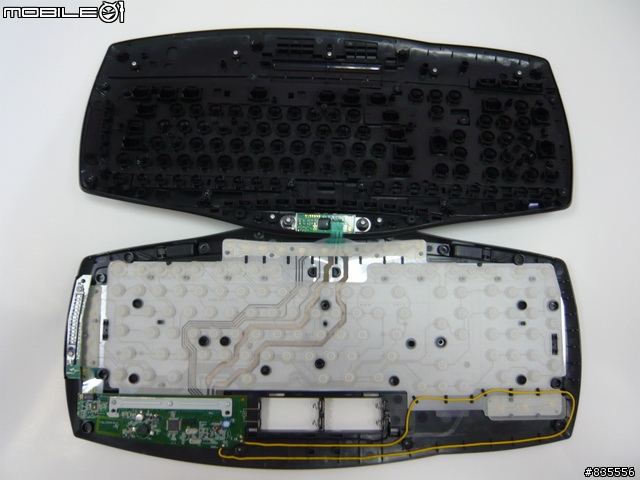

拆開後可看到時鐘排線跟底板連接,要把他抽掉才比較好修改

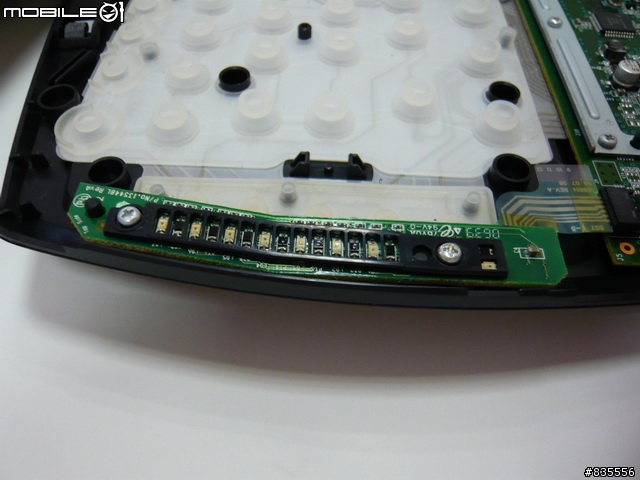

這是他的縮放光感應排組,靠紅外線反射來感應手指的滑動,不過我覺得不太好用哩^^!!
每次調整不是太大就是太小,到最後乾脆把這功能關掉

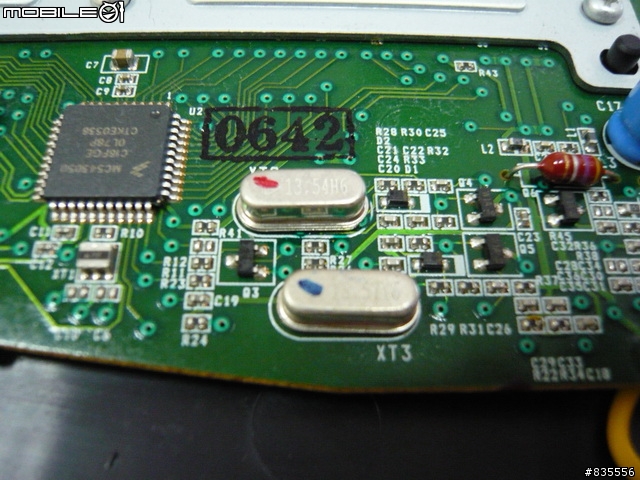

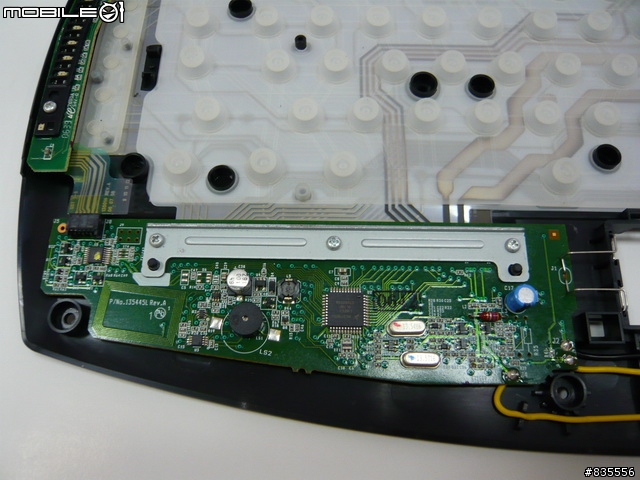

這是發射模組,一樣是兩個石英振盪做基頻,這麼多年了也沒多大的改變

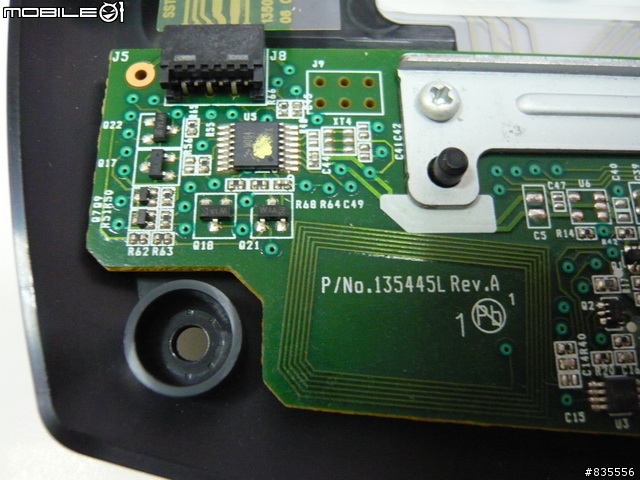

另一條天線直接畫在電路板上

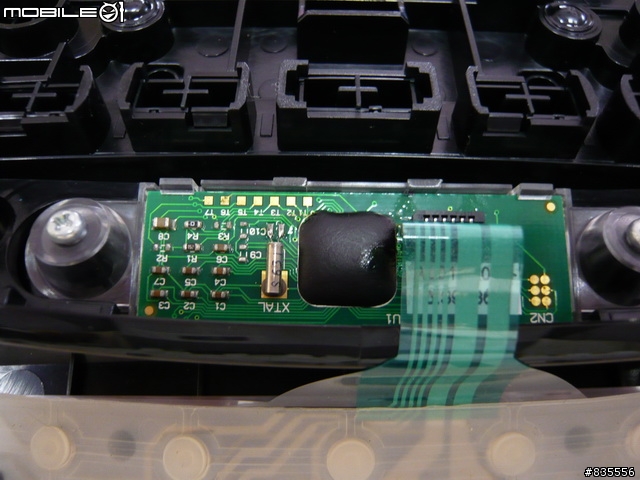

這就是時鐘模組PC板了,用兩顆螺絲固定著

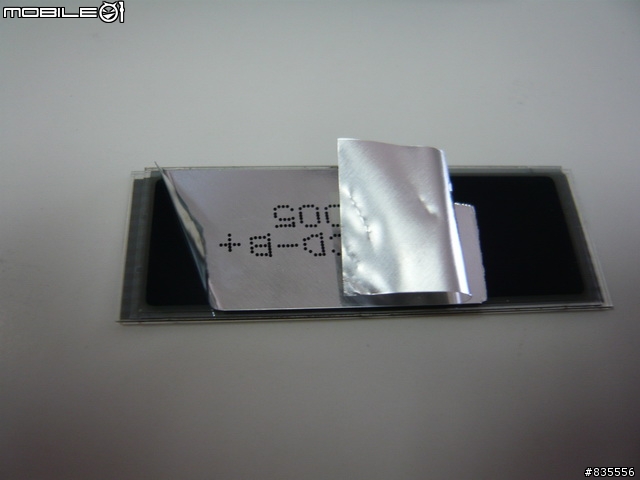

把液晶面板取下,後面有貼一片鋁泊做反光板用
黏得還蠻緊的,最好用吹風機加熱再撥掉比較好!

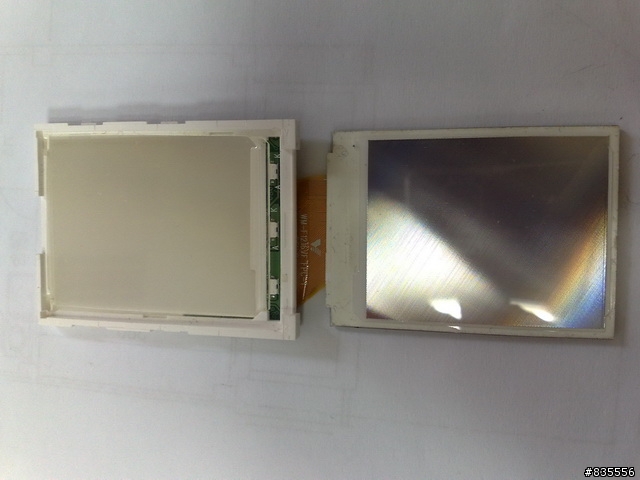

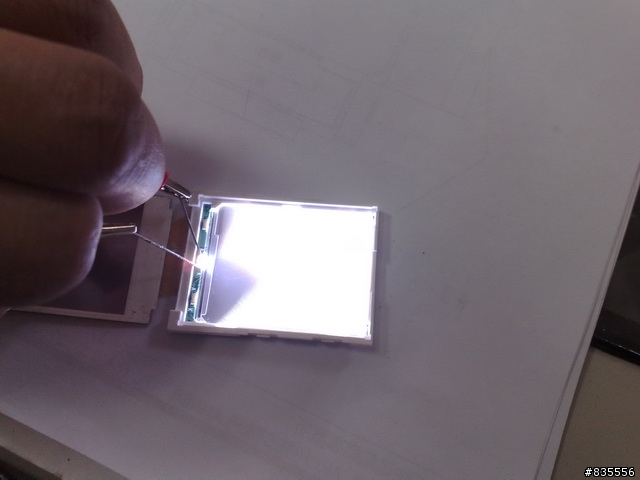

這是從手機上拆下來的背光板,接兩個電池剛好可以點亮
選靠LED這邊把它裁一半後貼上液晶片上

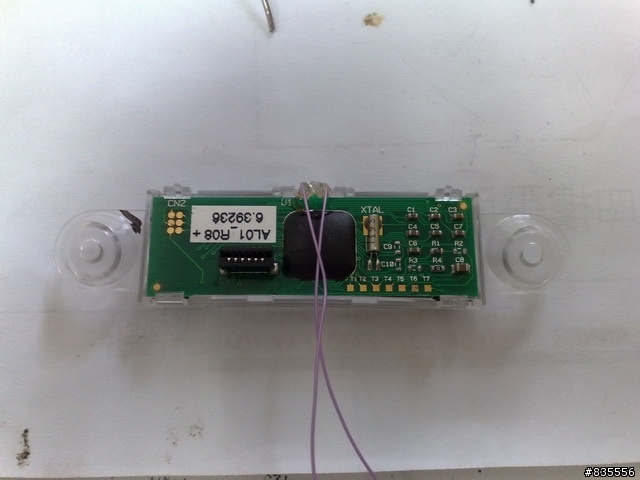

把背光板剪一半黏在液晶板後面,再將LED接腳接出來,並焊在電池端

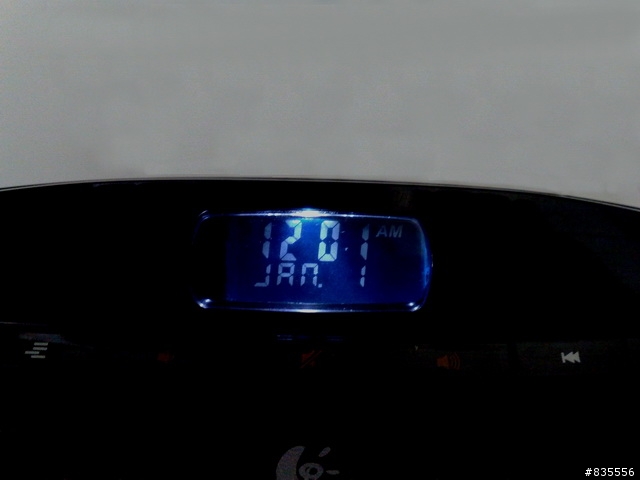

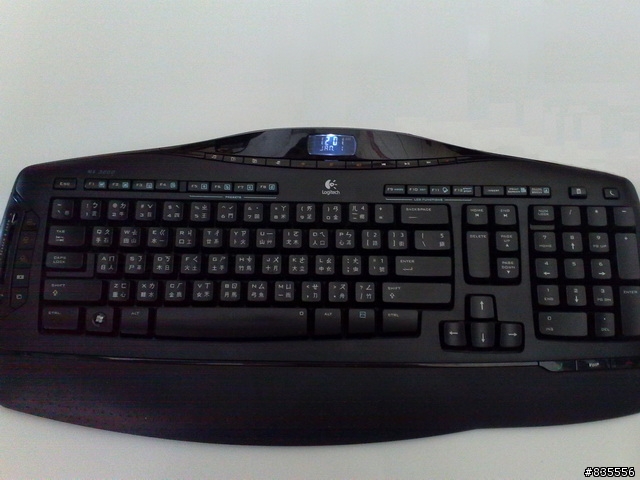

完成啦,在晚上透出淡藍色的光還蠻好看的^^
不過如果太亮的話,會有漏光的情形發生,所以要調到剛剛好才行
接下來要測試看看這鍵盤的電池裝上LED時耗電量會不會很大
幸好這組鍵盤本身就是裝4個電池,所以續航力應該是沒什麼問題,用了兩個禮拜電量還是滿的!
