[教學]DIY數位電視天線 (第85頁)

山賊
個人積分：94分
文章編號：78476290

94分

841樓

2020-07-27 9:31

linml0125 wrote:
只是隨便把天線放在窗戶邊，對準發射站方位，就收到22台的影像

嗯! 那代表您那邊發射站來的信號強度不錯, 因為從照片中可以看到外側有鐵窗, 紗網不確定是否是金屬製, 若是金屬製, 且發射站方位在窗戶外側那個方向的話, 這兩者多少都會減少一定程度的信號強度; 不過數位信號就是這樣, 達一定信號強度與品質後, 除非是要留有餘裕以因應可能的額外信號衰減, 譬如雨衰或續接分配器等, 否則再加強信號強度基本上意義也不大.

oiio

oiio
個人積分：2360分
文章編號：82021156

2360分

842樓

2021-06-05 14:08

DIY做過幾組無線電視天線
有 12.8cm一根型小雙菱型四菱型邊長3.2cm 雙菱型邊長12.8cm
最近把漆包線用熱熔膠黏在木板做了一組單菱型邊長12.8cm效果最好

mikeok6336

mikeok6336
個人積分：945分
文章編號：82486755

945分

843樓

2021-07-21 15:17

好幾年前有做過 26cm 雙菱街道陽台線路用的是原本第四台街的線路去改的大概 20米第四台當初拉的是有走直角有求美觀德布線房間在最裏頭訊號沒有問題

chlyun wrote:
最近又再做了四菱形(恕刪)

ps5nash

ps5nash
個人積分：23分
文章編號：82845928

23分

844樓

2021-08-29 22:31

謝謝提供資訊

邪神的夢魘

邪神的夢魘
個人積分：0分
文章編號：86096245

0分

845樓

2022-10-22 14:37

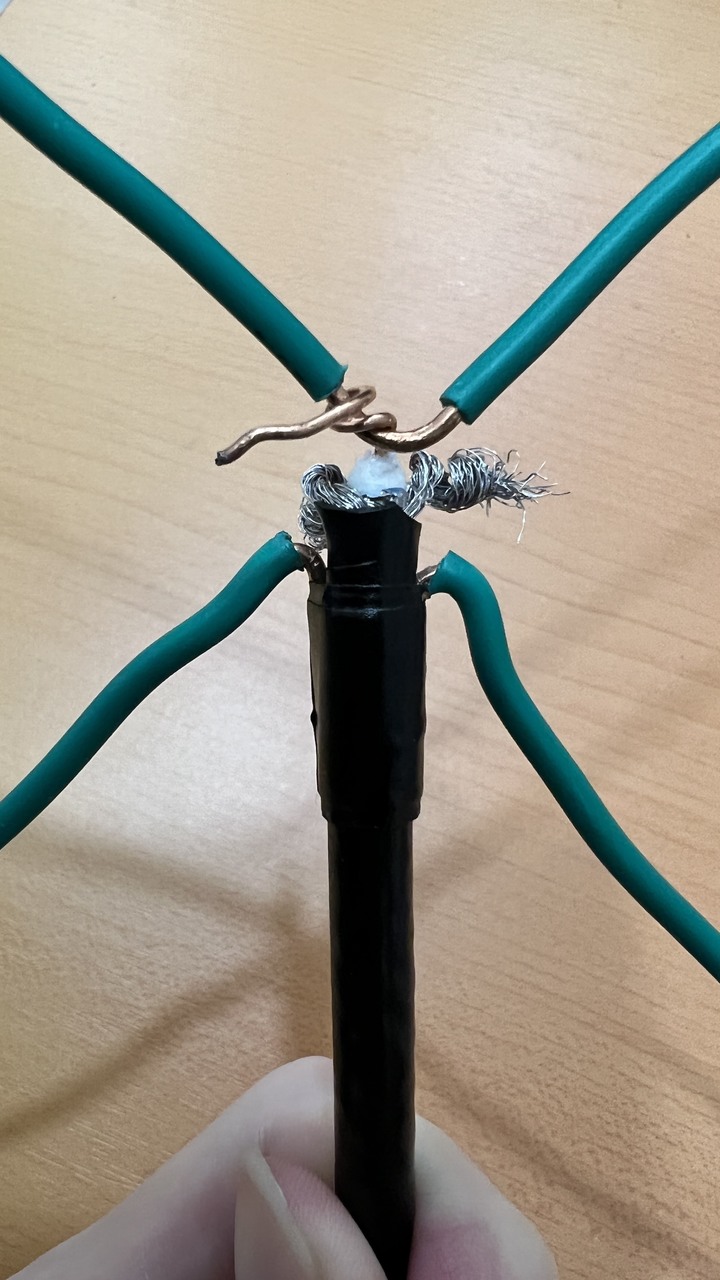

為啥我照著教學把銅線插到皮裡面就會短路
我後來自己測試只要銅線碰到地網就會短路
但教學也是這樣為啥都沒事
點我看大圖

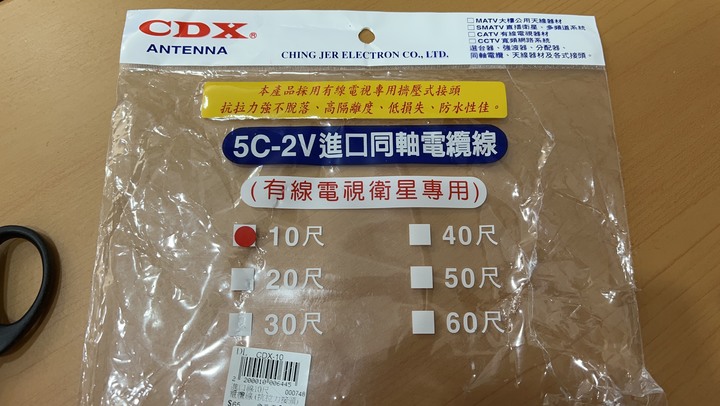

這是我買的同軸電纜

kmo_tw

第1頁教學有把下方接地銅網修掉(你沒修銅網，碰到銅軸會短路)，銅軸(算正極)接上面，下方銅線插入接地銅網(算負極)

2022-10-22 23:56

邪神的夢魘

kmo_tw 請問我直接把銅線放到絕緣皮外面可以嗎？

2022-10-23 18:08

yu_gimmy

yu_gimmy
個人積分：400分
文章編號：86200499

400分

846樓

2022-11-06 1:14

邪神的夢魘 wrote:
為啥我照著教學把銅線...(恕刪)

單心線阻值很低，短路是正常

銅線與隔離網接好，不需插進去，如有烙鐵，加個錫上去固定，就 OK 了

收不到信號是因為天線角度的問題，角度要慢慢測試調整，菱形天線是指向性很強的天線，角度一有偏差，就收不到信號或某些頻道收不到

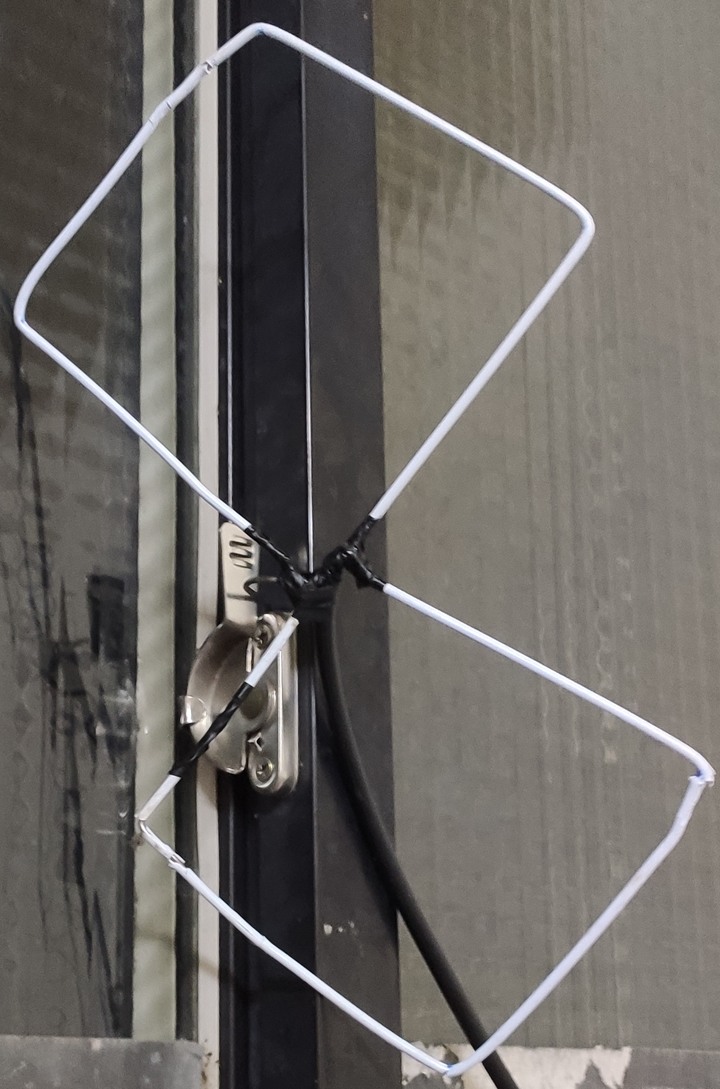

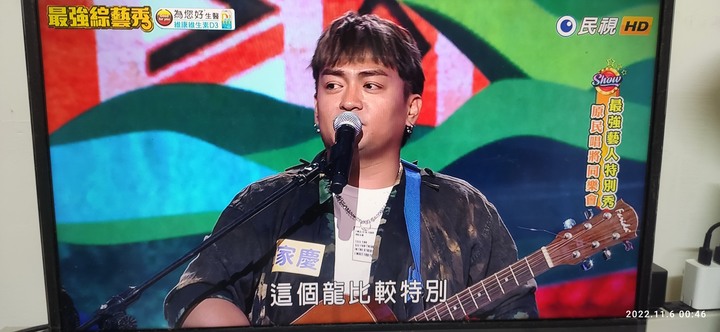

昨天利用衣架製做的天線，23台都正常很清晰

邪神的夢魘

感謝教學，看到前面很多人都插到皮裡面卻不會短路我都覺得好神奇

2022-11-06 2:51

邪神的夢魘

邪神的夢魘
個人積分：0分
文章編號：86437698

0分

847樓

2022-12-08 13:12

yu_gimmy wrote:
單心線阻值很低，短路...(恕刪)

請問我把銅線與隔離網焊起來機上盒就顯示出現短路是什麼原因？
我把他們解焊就不會有短路訊息
我一直找不到與這問題相關的文章

kmo_tw

kmo_tw
個人積分：703分
文章編號：86439748

703分

848樓

2022-12-08 17:12

邪神的夢魘 wrote:
我把銅線與隔離網焊起來機上盒就顯示出現短路是什麼原因

請出示相片看你怎麼焊的

另外只有同軸電纜時，把銅芯跟外層鐵網連接看會不會出現短路訊號

會的話代表你製作的天線其電路跟這情況是相同的

邪神的夢魘

邪神的夢魘
個人積分：0分
文章編號：86451974

0分

849樓

2022-12-10 15:15

kmo_tw wrote:
請出示相片看你怎麼焊...(恕刪)

我發現銅線只要碰到編織網絕對會短路
已經跟怎麼焊沒啥關聯了
難道我要加顆小電阻在上面嗎？

12/11 更
我發現機上盒會為天線供電
想請問如果關閉天線供電天線是否還能使用會不會造成機上盒損壞之類的
網路搜尋數位電視天線不供電幾乎沒相關文章
本人對這塊真的不熟
請高人指點

oiio

oiio
個人積分：2360分
文章編號：86472663

2360分

850樓

2022-12-13 19:46

邪神的夢魘 wrote:
12/11 更
我發現機上盒會為天線供電

印象中那種機上盒要搭配它另外附贈的強波器才能使用吧

就是不透過附贈的強波器直接接天線是收不到信號的
