[教學]DIY數位電視天線 (第77頁)

GSX-R1
個人積分：171分
文章編號：48899596

171分

761樓

2014-02-28 17:41

在下這兩天也DIY一個雙菱及一個四菱，電纜線都接好了
只差在還沒做金屬反射板而已，完成度只有50%

昨晚小試身手(只拿雙菱)，拿到電視後的鐵欄杆外就收到了，我家只是一樓平房
右邊、右前及左前的鄰居家都是3~4樓建築(跟我家隔3~4m)
初步測試還不錯，調了兩個位置只有3台沒訊號及會lag

今天想把它架到半空中，突然想到一個問題
因為這一帶空中較空曠(2樓以上建築不多，都在5m外，除了上述)
所以颱風跟東北季風和鋒面一掃就會很強勢，反射面做上去，迎風面就爆增了...
想請問有沒有人有克服迎風面太大的辦法?
不然颱風一掃、東北季風一吹...再來個鋒面助陣...

不用想太多，因為能做的很有限。

yyh129

yyh129
個人積分：9分
文章編號：48909937

9分

762樓

2014-03-01 14:55

最近買了液晶電視因而搜尋到了此文章
也依樓主的方式如法炮製做了天線
結果只能說太強了
第一次搜尋就找到15個頻道
雖然後面4個頻道無法觀看
但這天線指向性好像真的很強
轉個90度再喬個高度就全部都能收看了
而且包含HD都完全不會LAG
真的很讚!

We Are X

牙兒0982

牙兒0982
個人積分：5分
文章編號：49128449

5分

763樓

2014-03-14 18:37

看了大半的文章，讓我興起念頭，上網馬上敗了一台隔天中午就到貨了 !!(超快!)
可是問題非常大...

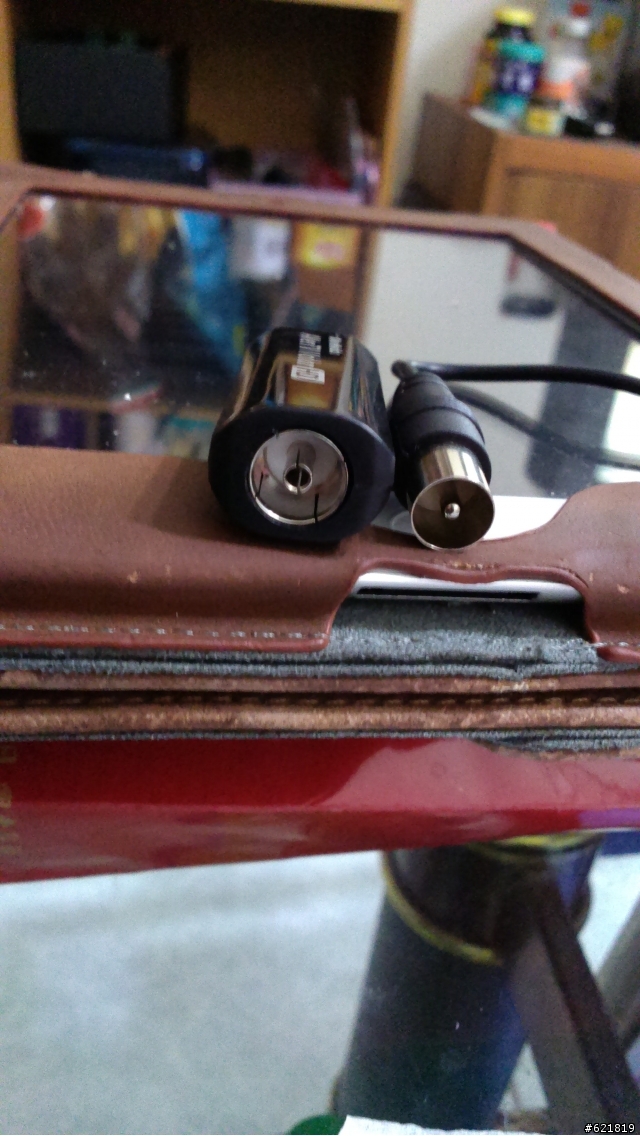

左邊是usb數位本體輸入頭右邊是天線的輸出頭

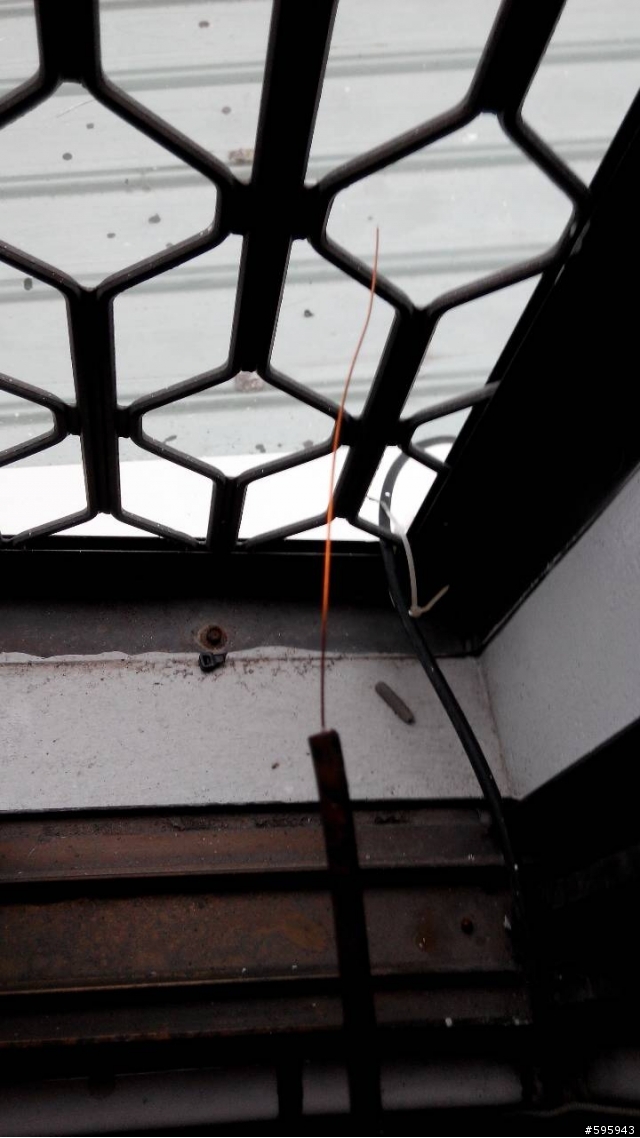

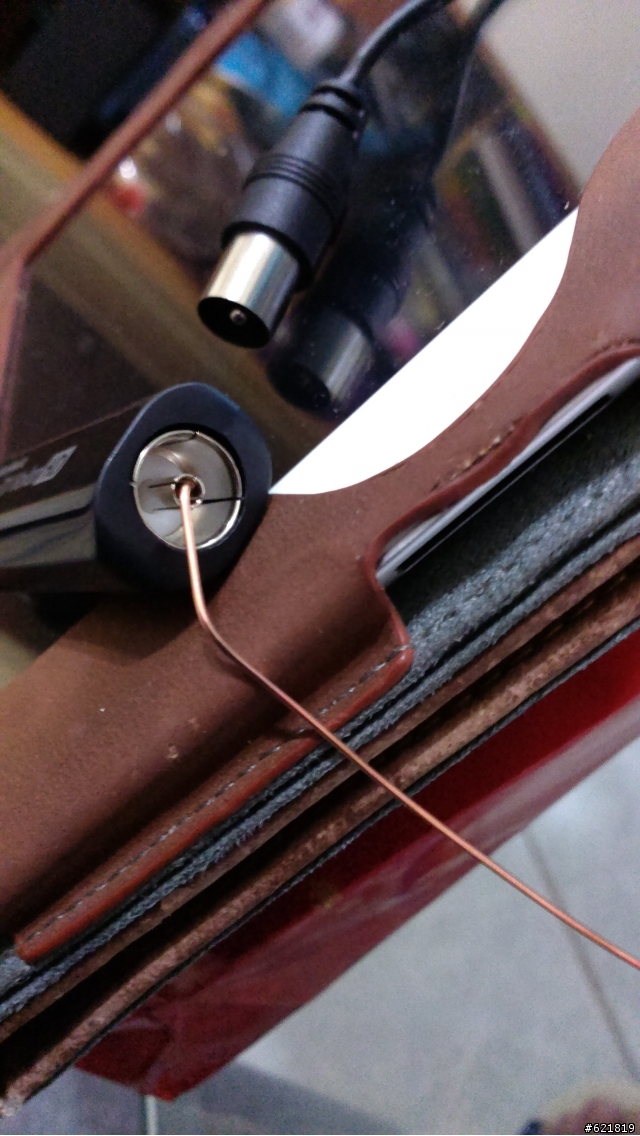

因為找不到轉接頭所以用以下方式接

可是問題來了，不管我把diy天線放那裡，都完全搜尋不到訊號(1台頻道都沒有)
1.接家中牆壁(也不確定大樓有沒有數位天線) 搜尋結果0頻道
2.產品附的天線靠近冰箱，或任意方向結果0頻道
3.diy天線拉了大概6公尺到陽台橫桿外結果0頻道

讓我現在想請教如果手機訊號不好的屋子，是不是數位訊號也會不好?
或者是說我的接法有誤一定要用正確的轉接頭接到usb輸入

battery0922

battery0922
個人積分：377分
文章編號：49128896

377分

764樓

2014-03-14 19:20

牙兒0982 wrote:
看了大半的文章，讓我...(恕刪)

這個有轉頭..PAL轉F

後面照說明製作及可

我有多一個你要嗎 ??

danielchuo

danielchuo
個人積分：51分
文章編號：49234012

51分

765樓

2014-03-21 11:51

不好意思，把這篇文章撈起來一下問個問題，

有看到前面說可以做更大，可是有人試過作更小嗎?

現在單邊126mm是1/4波長接收，

那可以再砍一半變成單邊63mm以1/8波長接收嗎?

不知道有沒有那位大大試過? 可以分享一下嗎?

阿榮

oiio

oiio
個人積分：2355分
文章編號：49235661

2355分

766樓

2014-03-21 13:24

danielchuo wrote:
不好意思，把這篇文章撈起來一下問個問題，

有看到前面說可以做更大，可是有人試過作更小嗎?

現在單邊126mm是1/4波長接收，

那可以再砍一半變成單邊63mm以1/8波長接收嗎?

不知道有沒有那位大大試過? 可以分享一下嗎?

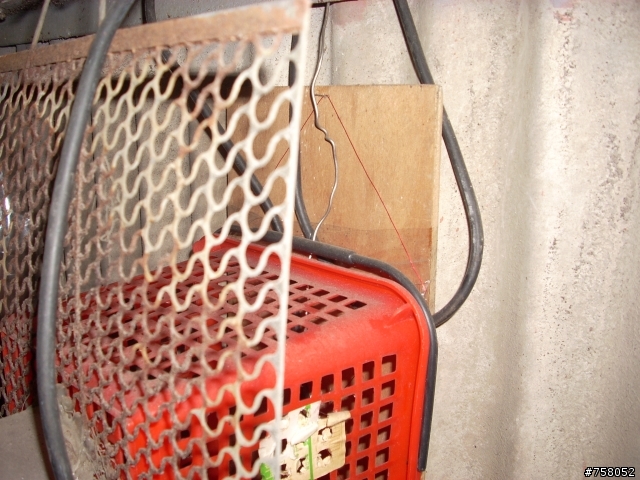

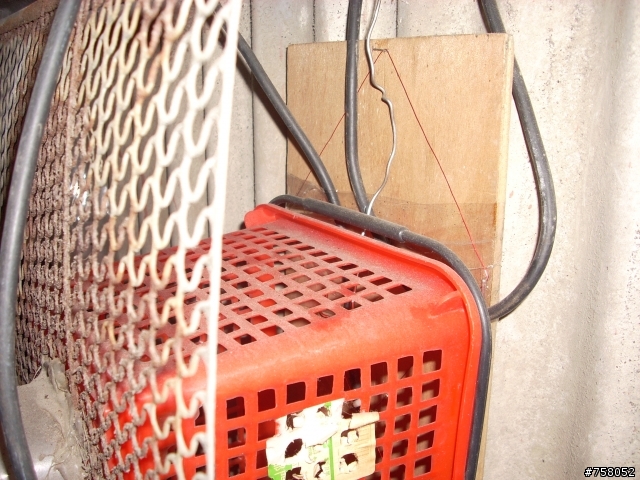

我做單邊約30mm的雙菱形天線接收
是直接在木板上劃菱形做記號鎖上螺絲當固定點
然後用小朋友學校發的漆包線纏上
效果不錯
搭配置後約100mm的烤肉網當反射集中板效果更是好

剛才去看了順便拍照
原來我已經重新做新的了
是單邊126mm的雙菱形天線接收
使用小朋友學校發的漆包線利用釘書機打釘固定
搭配置後約220mm的烤肉網當反射集中板
接收效果也是可以
不過印象中是單邊約30mm的雙菱形天線接收效果比較棒

danielchuo

danielchuo
個人積分：51分
文章編號：49236877

51分

767樓

2014-03-21 14:29

謝謝oiio兄，

那我也來作一支單邊30mm的雙菱來試看看好了，

另外要問的是您反射板的距離跟前面建議的似乎都不大一樣，

這樣反射板比較遠的效果真的有比較好嗎? 謝謝!!

阿榮

oiio

oiio
個人積分：2355分
文章編號：49237672

2355分

768樓

2014-03-21 15:14

danielchuo wrote:
另外要問的是您反射板的距離跟前面建議的似乎都不大一樣，

這樣反射板比較遠的效果真的有比較好嗎? 謝謝!!

反射板的距離是我直接1樓跑到2樓頂反覆調整出來的最佳收訊距離
目前是20台都能收到
我想到哩
會重新做是因為我這有2個訊號源
偏東北白河關子嶺【爛】及正南高雄【佳，但是放1樓一樣算爛的】
有天南邊訊號源出問題一段蠻長時日的
不得已轉向接收關子嶺訊號源
當時那塊單邊約30mm的雙菱形天線有點被我搞壞了
所以重新製作單邊126mm的雙菱形天線接收
未加反射板HD不是每台都收得到
目前訊號品質都是100% 強度是台視45% 華視49% 其他50~56%
之前的單邊約30mm的雙菱形天線接收訊號強度都是80%以上
它置後的反射板距離3~5cm而已
【利用硬泡綿黏鋁薄凹成拋物線反射板中間放珈理塊包裝盒隔離中間最遠距離約10cm】
