[教學]DIY數位電視天線

jasonfly wrote:
小弟住高雄林園，原廠...(恕刪)

jasonfly wrote:

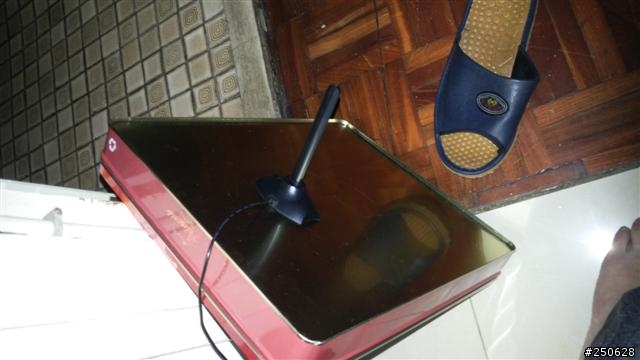

小弟住高雄林園，原廠送的天線完全收不到(圖1)，

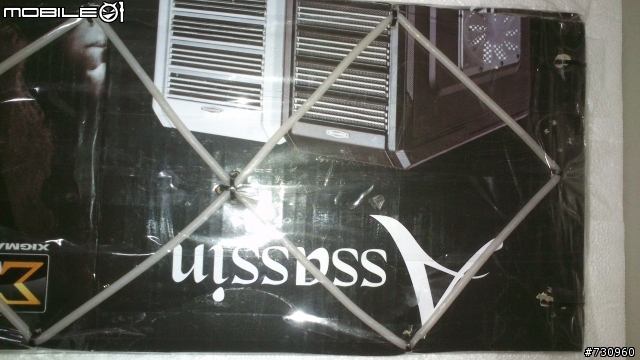

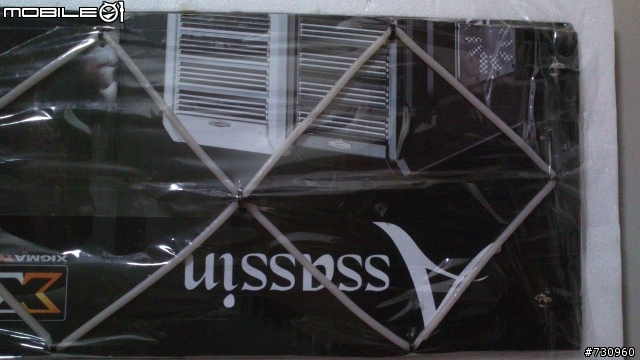

後來看這篇文章(其實早在好幾年前就看過了)，所幸做了一個4菱+鋁箔反射(圖2&圖3)
是直接用cable線做的，將外層黑皮以及第一層電線去除，鋁箔亮面朝天線方向鋪，間距約8~9公分。

nemea_007 wrote:
您的想法是可行的兩組...(恕刪)

peaceman wrote:
請問 jasonfl...(恕刪)

jasonfly wrote:

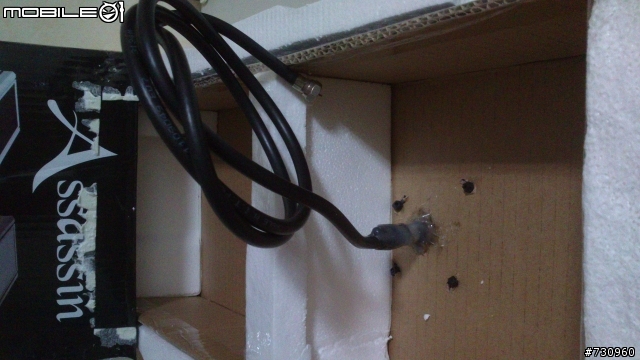

我的作法是把外層 黑色包覆層+內部電線+鋁箔層 移除，
保留最後一層白色保護層與銅線，在折成直角時因白色保護層很有彈性，
所以用打火機烤一下就很好折成90度了

jasonfly wrote:
您指的清晰圖是指哪部分呢? 因為我只有手機這東西可以拍

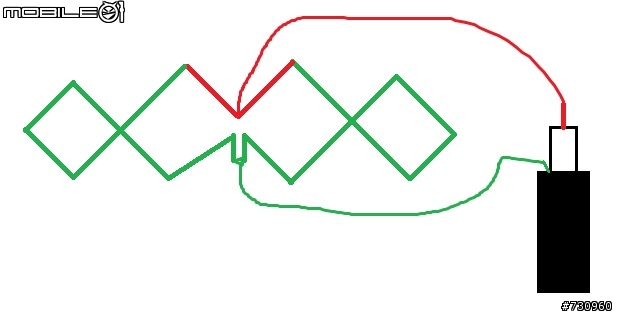

如果是指接頭部分我用小畫家畫一張圖不知道您難不看得懂

peaceman wrote:
清晰圖是指 jaso...(恕刪)

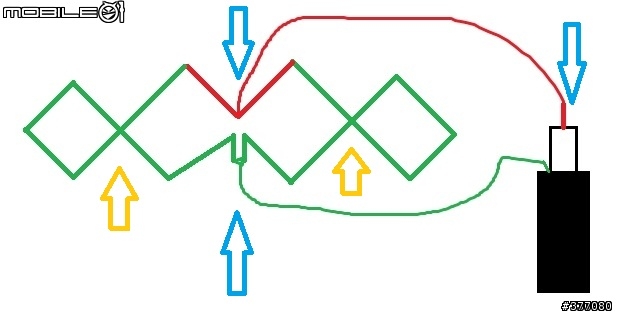

peaceman wrote:
清晰圖是指 jasonfly大 的天線 "清晰近照圖"
像是以下部位

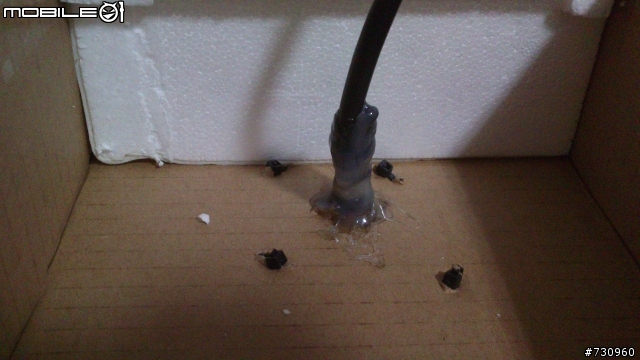

1.藍色箭頭 ： 接頭的部分(天線 + Cable 連接處)

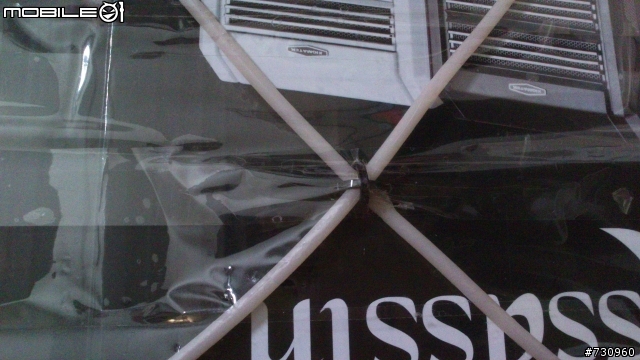

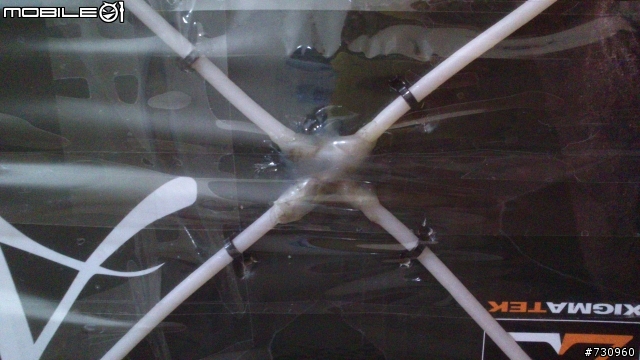

2.橘色箭頭： 菱形天線 交疊處


請問 jasonfly 大
您用小畫家畫的圖片 天線 和 Cable 是另外用 別的線 連接的嗎？(紅色細線 和 綠色細線)

jasonfly wrote:
我了解您的意思了，您...(恕刪)

peaceman wrote:
感謝您詳細的圖文說明回覆

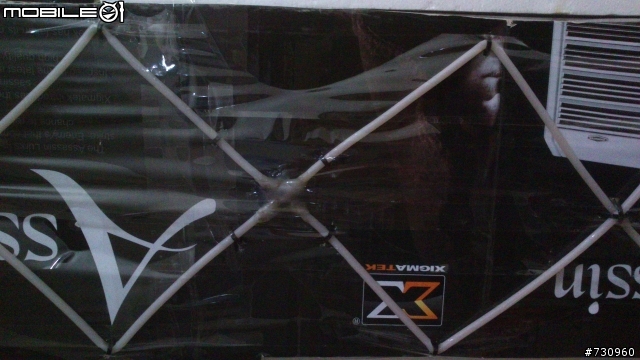

不過您拍的 天線圖片（有反射板）
怎麼小弟看起來像是 雙菱形 而非 四菱形 天線
是小弟眼花了嗎？
jasonfly wrote:
我了解您的意思了，您...(恕刪)


另外請教一下 兩組天線 並聯（朝兩個方位 加強接收訊號）
是否 有試驗成功呢？

jasonfly wrote:
是近拍放大的關係，實...(恕刪)

jasonfly wrote:
是近拍放大的關係，實...(恕刪)
