[教學]DIY數位電視天線


我今天也做了一個擺在四樓樓頂面朝發射台, 結果比放在一樓室外的小天線還要慘,
應該是信號線太長又分接各房間的緣故, 過幾天再試試架在一樓大門口.
--- 宅? 你有得宅嗎? ---
小阿民 wrote:
只是不知道效果有比D...(恕刪)


網拍那個200元左右的我有買, 購買之前是使用自己DIY的, 結論是自己DIY的還是沒有網拍上那個好, 不論是機構方面還是收訊方面, 該給人家賺的還是給別人賺吧. 當然可能是自己DIY的功力不好.
真是太神奇了!!

原本因為原廠所附贈的迷你天線收訊斷斷續續的

想說來買個新天線

意外發現了這個DIY天線

一樣畫葫蘆之後還真的可以用

訊號還比原來的更好

太感謝了!!
昨天訂的VIZIO E系列 47吋電視送到

馬上接上DIY天線

直接掛在電視後面

收視數位電台(包括Hi HD台)非常清楚

感動到快飆淚!

不用裝第四台了

感恩~


我的DIY天線是用曬衣架製作
住家地點在台北士林
看這篇文章已經好幾年了,不過還沒有機會自己做一個,前兩禮拜終於有機會了

買了台大通的數位機上盒,在鶯歌租屋的地方使用,使用隨附的室內天線,一台都搜不到,訊號強度70上下,但訊號品質為0

先是用#22的鐵絲做了一個12.6cm四個菱形的,基本上,完全無用,訊號強度幾乎等於沒天線

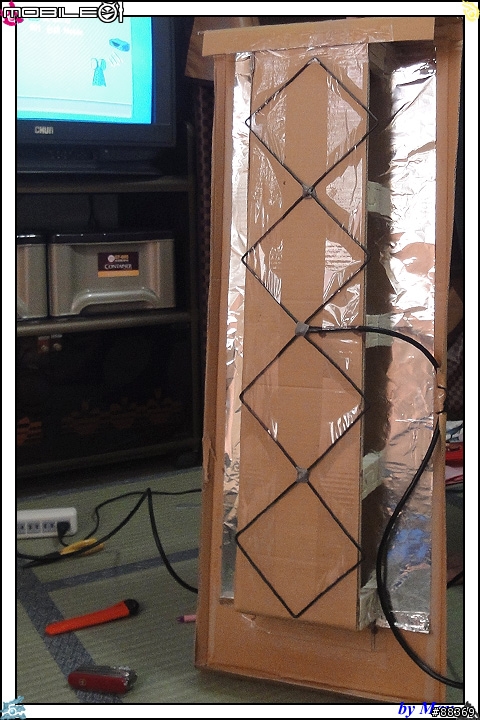

於是改用B&Q買的1.6mm電線,一樣做12.6cm四菱形,還在後面加上鋁箔反射

結果,還是一樣.......

後來,多次測試後發現,原來租屋處很慘,面對基地台方向(北北東、西南西)都有大樓阻隔,所住的樓層不高,基本上都被檔死

東瞧西瞧,只有一個方位,面對西南,剛好有一個區域面對阻隔的大樓邊緣,可能是因為電波繞射,可以收到訊號

於是把DIY的天線對準方位,在室內就可以收到16台,比起原本0訊號,真是差別太大了

在同樣的方位,機上盒附的室內天線只能收到一半左右台數,必須拿到戶外對準方位才能收到全部

以上,報告一下

敗家真是無底洞阿~
馬克蘇 wrote:
看這篇文章已經好幾年...(恕刪)



哇!
做的好專業


功力深厚XD


前幾天家父跑去黃色鬼屋弄了台大通的數位電視機上盒

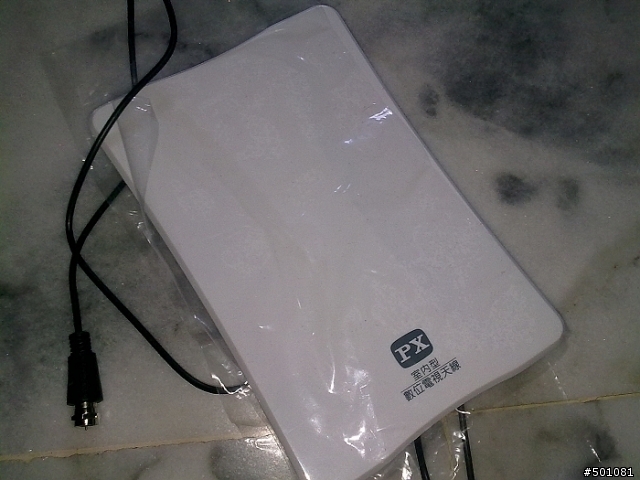

搭配附來的室內天線



連一台也搜尋不到


小弟家是透天兩層樓
格局偏狹長

不論是在一樓中間
還是把天線帶到屋頂接到原有的電視配線
還是搜尋不到節目
從設定畫面能看到訊號強度大多在16% 訊號品質則始終為0%

只有在二樓前面的陽台
曾接收到10多台的節目(訊號強度、品質均有90%up)

今天開始找家裡現有的材料來diy天線
電線是找倉庫現成的
外皮剝開應該是銅質電線

cable線也是家裡倉庫整捆的
不過這個似乎是傳統的類比電視用的線
應該沒啥差異吧?

目前只欠缺鋁箔紙
但看了前幾樓的回文
發現沒鋁箔紙也可以先來試試





接上去之後
不論是在一樓 把天線帶到門口前
或者在二樓把天線帶到陽台
都是訊號強度16%、品質0%的情形
甚至還有天線短路、請檢查或更換線路的訊息

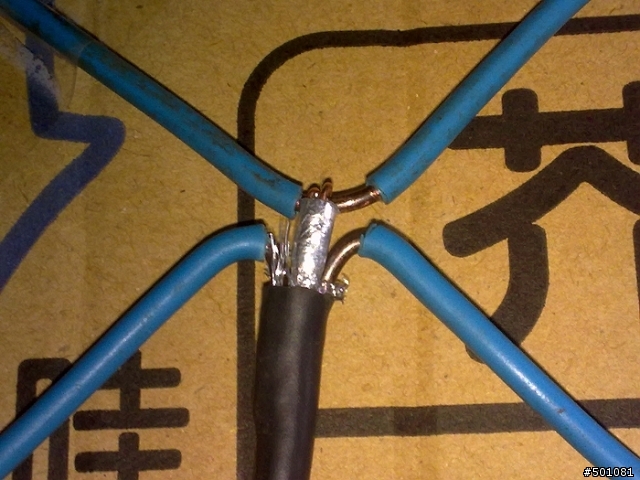

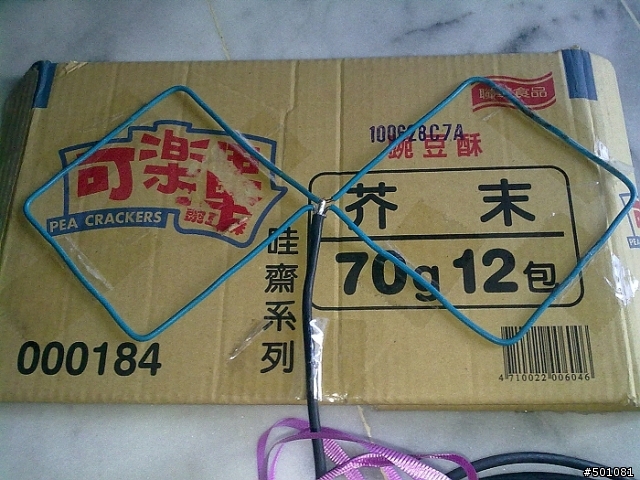

我把我的作品跟樓主的比照一下
應該是沒有什麼地方做錯

就不曉得問題出在哪兒了
小弟家住林口
爬文去一個利用google查發信台的網站
看起來也不是沒訊號的關係
就不曉得為什麼在家裡就是收不到訊號

p.s.家裡沒有裝有線電線
無線電視也只收的到老三台
公視、民視完全收不到
天線在早期民視開播就換過兩、三支了
依舊收不到
不過家父在工作的地方(離家隔條馬路)
把天線扔到鐵皮屋屋頂就收的到民視、公視了

不曉得小弟家的問題有沒有解法......
等等鋁箔紙回來再來測試看看.....
可是我不想耶 wrote:
前幾天家父跑去黃色鬼...(恕刪)


跟我買那個附的天線一模一樣

如果你用那個天線找尋各種角度,都是強度16,品質0的話,只有三種可能
1. 沒有把天線的電源輸出開啟,在機上盒選項裡面有,用這個室內天線,必須開啟,沒開,等於是沒天線,訊號太弱了,一定要開,不過如果你用自己DIY的天線,就不能開,開了沒用還有可能燒掉
2. 你住的地方,真的沒有半點訊號,就我測試的結果,大通的機上盒,如果沒天線,也是顯示強度16,品質0,所以你接了天線,橋了半天,還是這樣,其中一個可能就是當地(你放天線的地方)完全無訊號
3. 機上盒壞了,換一台

不過你有說,在二樓前面陽台有收到訊號,但其他地方都沒有

可以先查詢一下,居住地是否在基地台訊號涵蓋範圍,還要看基地台方位,該方位是否有阻礙物,以及住家與基地台的相對高度差

像我住的地方,距離基地台大約18km,還在涵蓋範圍,但是面對基地台的方向剛好有一整個社區擋住,高度比我住的地方高,面積完全涵蓋基地台方位,又有一定縱深(至少兩排樓房),整個訊號被檔的死死的,天線裝上去,訊號強度70,訊號品質0,就算我做了上面那個四菱形背後有鋁箔反射片的大天線,一樣,訊號強度70-80,訊號品質0

還好訊號剛好從屏蔽訊號大樓的邊緣繞射進來,我家恰好有一個角度可以收到(也只有那個地點、角度可以),因此做了天線還可以派上用場

你那個可能也是類似,你只能到處找,找到訊號比較好的點,把天線橋好角度裝上去

就我比較的結果,大通那個室內天線效果比我做的四菱形天線略差了一點,你做的雙菱形,我覺得如果沒有反射版,而且我看你並沒有把中間的地方銲接起來,我想效果可能還沒有大通的室內天線好

建議是先用大通附的天線,或者你做好的雙菱形天線,找出訊號最好的地方,在去比較兩個天線那一個比較好

如果有空,就乾脆做一個四菱形搭配反射版,雖然大了點,但效果會比大通那個好
敗家真是無底洞阿~
馬克蘇 wrote:
跟我買那個附的天線一...(恕刪)


看了您的回文
怕我把天線電源設開會弄壞機子
我又換回大通附的天線
一樣在上次的二樓陽台
不過這次比較妙的是
訊號強度會從16跳到70、71 (只有ch15的時候 其他頻道又是死氣沉沉的 16%)
看樣子機子那個短路訊息應該是沒有弄壞機子......

不過這麼一來好像證明了我家是天生的掩體.....
不止民視收不到、房子中間手機訊號也會變差
連數位電視也看不到.....
本來想弄漆包線來折四菱形天線的
不過越來越沒勁了

可是我不想耶 wrote:
前幾天家父跑去黃色鬼...(恕刪)

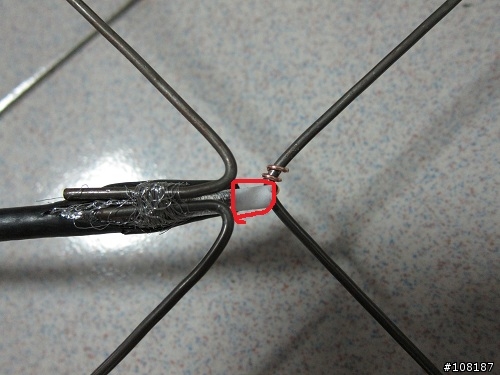

把紅色圈起處的鋁箔去掉應該就可以了
