[教學]DIY數位電視天線 (第42頁)

水色天空~天空藍

水色天空~天空藍
個人積分：1分
文章編號：20133091

1分

411樓

2010-06-10 1:35

請問原po版主可以再放一次圖嗎？

d120000

d120000
個人積分：1666分
文章編號：20152469

1666分

樓主

2010-06-10 20:44

我是放01的圖床.
不過按照這個情況.

應該是01圖床出了問題,我不是很確定我能夠找到當初拍的照片.
4年半前的事情了.

我先通知站務看看有沒有辦法復原.

很都仁

很都仁
個人積分：5分
文章編號：20182325

5分

413樓

2010-06-12 0:16

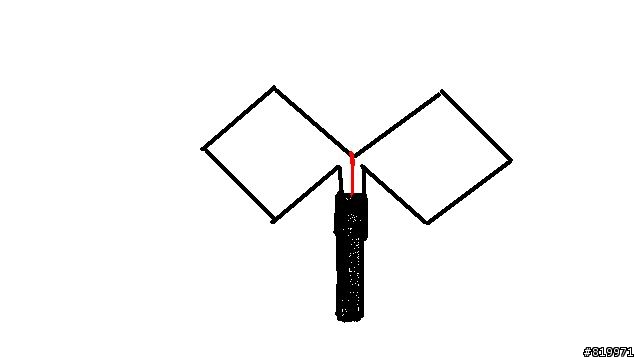

用「小畫家」畫的：

雙菱形天線：
下方纜線的銅芯和雙菱形上方的天線接合，（接合處天線要剝除外皮）
天線兩端則插在纜線的外皮內，（天線插入部分要剝除外皮）

如果機上盒會有馬賽克的情形，注意一下，要把機上盒的5v天線供電關掉。
如果有出現畫面會頓的現象、找不到天線的問題，大概是天線與纜線接合處不緊密的關係。

smarter10002

smarter10002
個人積分：26分
文章編號：20187397

26分

414樓

2010-06-12 10:23

這裡有我之前的備份檔,可以試看看
附加壓縮檔: 201006/mobile01-d92d6695e18148cd25c7d480eb9fce3b.zip

JM-James

JM-James
個人積分：1742分
文章編號：20191860

1742分

415樓

2010-06-12 15:21

今天才看到這篇...0.0..
原來菱形是有意義的，想到十年前有買過一組
無線台接收天線，雷達形，中心主天線造形，
就是菱形的 (邊長大概是8公分)。
不知道還找不找的到

先感謝樓主，我也來 DIY 一組天線玩

chiang

chiang
個人積分：20391分
文章編號：20226549

20391分

416樓

2010-06-14 10:21

d120000 wrote:
我是放01的圖床.
不過按照這個情況.

應該是01圖床出了問題,我不是很確定我能夠找到當初拍的照片.
4年半前的事情了.

我先通知站務看看有沒有辦法復原.

圖片顯示正常，01這邊並沒有問題喔

請多多點擊贊助商廣告，有贊助商的支持才有穩定的Server和快速頻寬。

阿Ben4319

阿Ben4319
個人積分：789分
文章編號：20226835

789分

417樓

2010-06-14 10:33

請問大大那收的到HI-HD嗎??因為我也想在我宿舍搞HI-HD出來看= ="但是我住2樓而已可以己決嗎??

水色天空~天空藍

水色天空~天空藍
個人積分：1分
文章編號：20237651

1分

418樓

2010-06-14 17:56

圖片已恢復正常.謝謝

---------------------------------------

outpsot

outpsot
個人積分：17分
文章編號：20401458

17分

419樓

2010-06-21 23:39

真是太神奇啦!!!
本來買了電視棒想看公視HiHD
但是就連用大通的DA-5000天線也是斷斷續續
而且電腦的CPU和顯示卡也不太夠力來看HD節目
就想把電視棒賣了
但想到有人說過是用自製天線在看,而且也很清楚
所以就找到了這篇自製天線的教學
半信半疑的照著說明做了一個超破爛的天線
花了大概三個小時
材料剛好家裡都有
所以沒有花到錢
碰巧今天是烏雲密佈的雨天
就把剛做好的天線放到窗外
結果竟然HiHD的收訊是100%啊!!!!!(住板橋海山國中附近)
真的是太感動了!!!!
既然HiHD的收訊是100%
至於其他頻道的收訊當然也是100%
而且也不夠外面車輛經過的干擾(住二樓)
感謝開板大的分享啊!!!
不用花錢買天線了啦~~~

arthurcs

arthurcs
個人積分：211分
文章編號：20526776

211分

420樓

2010-06-27 2:42

大通的HDA5000 竟就做成樓主所講的那樣... 一組賣1200 ...
