91樓

2007-04-26 2:15

我用的是圓剛的 Voalr 三頻電視棒，不知道哪邊可以看訊號強度

還有我收到15台，還有第16台?是什麼台阿

ddt999

ddt999
個人積分：17分
文章編號：2717961

17分

92樓

2007-04-27 22:52

剛剛幫朋友測試某雜誌送的USB電視棒...

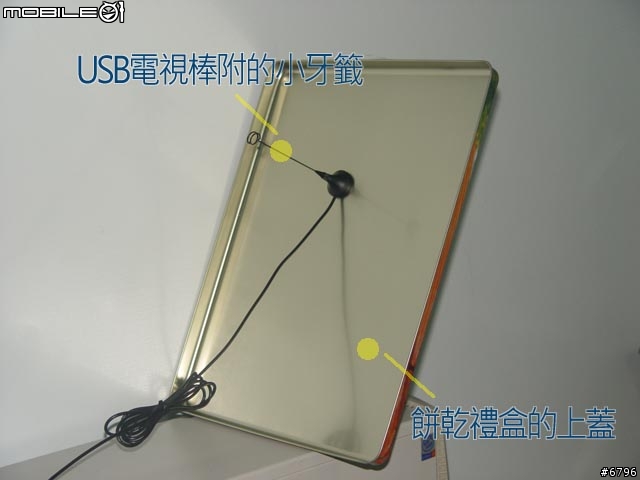

隨手搞了一個「克難型」的解決方案～　請看圖....

先說明... 我所在的房間憑小牙籤是收不到訊號的... （三層樓透天厝的二樓中間）
要把小牙籤底部貼在牆上...呈水平南北向... 才勉強收的到民視... (而且是斷斷續續的)

材料: 自備鐵蓋 + 強力磁鐵 + 塑膠盒
方位: 天線尖端朝向八卦山的方向(東方)

那麼大的鐵蓋... 要固定就要靠手段啦~

這樣測試下來, 16台都收的到滿格的訊號, 最差的是華視, 強度也在50~60%左右

因為這支電視棒的接頭規格和我自用的不同... 所以自己雖然有室內型魚骨天線也派不上用場

d120000

d120000
個人積分：1666分
文章編號：2718131

1666分

樓主

2007-04-27 23:17

可惜...不然發很直接把它給剪了.
做一個快速接頭.
這樣就更方便了.

ddt999 wrote:
剛剛幫朋友測試某雜誌送的USB電視棒...

迪克果醬

迪克果醬
個人積分：0分
文章編號：2720647

0分

94樓

2007-04-28 14:58

小弟也正在努力製作哦~~~
如果有板友住台中，
找不到「PAL母轉F公」接頭的話，
可以去電子街的全華電子挖寶，
一個15塊.....

5/3 去水電行買了銅線，
加工完成囉....
不過我很偷懶，
沒有用鋁箔紙啦....
直接掛在窗戶上，
信號也是一級棒的啦.....

gesse

gesse
個人積分：115分
文章編號：2727946

115分

95樓

2007-04-30 2:47

我有一個想法!!用在車上
如果比照此方式...
作一個大型的 "凹"字型天線放在前檔位置或是後檔..
收訊會變強嗎?........還是一定要菱形的?
考慮改造天線的.....

別人作不到的事,他們也認為你作不到,所以不要讓任何人阻止你的夢想,包括我!

xSummer

xSummer
個人積分：5分
文章編號：2781068

5分

96樓

2007-05-09 14:09

ddt999 wrote:
剛剛幫朋友測試某雜誌...(恕刪)

我也是用某雜誌送的電視棒，之前借別人的天線來測，訊號還是不理想，最多只有9台，用版主的方法自製天線，哇塞！16台全都錄，訊號強度至少40%，也不會Lag。真慶幸沒有花冤枉錢去買天線！

今天再來試試大大的方法，不然那個牙籤天線放著也有點可惜。

lobor

lobor
個人積分：0分
文章編號：2781175

0分

97樓

2007-05-09 14:34

被我冰起來的電視棒有救了,趕快去做一個不用再跟家人搶遙控了~

Wolflord

Wolflord
個人積分：0分
文章編號：2847417

0分

98樓

2007-05-22 7:36

boldlygo wrote:
插花一下那無線基地...(恕刪)

無線網路的頻段是2.4G，也就是2400000000HZ
30000000000公分/2400000000HZ＝12.5公分。
不過，基地台有發射功能，不建議自己作。匹配不當發射模組會燒掉。接收電路的組抗匹配沒橋好頂多鬼影或噪音（數位電視不會，但是太嚴重會出現方格子），發射電路最好不要隨便自己作天線以策安全，不過好奇有興趣的朋友還是可以是是看簡單的馬可尼天線：直接把隔離線撥掉12.5-13公分，只留中心線旁邊的地網全部清理掉。這樣就可以得到大約2.5-4 dbi的天線，要再好就要進行電波輻射重計算跟設計了，沒有相關之事最好不要隨便CLONE免得校過沒加強到反而把電路弄壞。。

口香糖

口香糖
個人積分：0分
文章編號：3212903

0分

99樓

2007-07-21 23:18

感謝大大的教學小弟看了這麼多忍不住跑去買材料想自己DIY
因為小弟用大通的行動大姆哥內附的天線收訊平均都只有3格
最多收到13台且多數都會有定格撥放的狀態
結果記錯單心線的長度所以回家之後不能做
突然想到大大說錫箔紙可以增加收訊

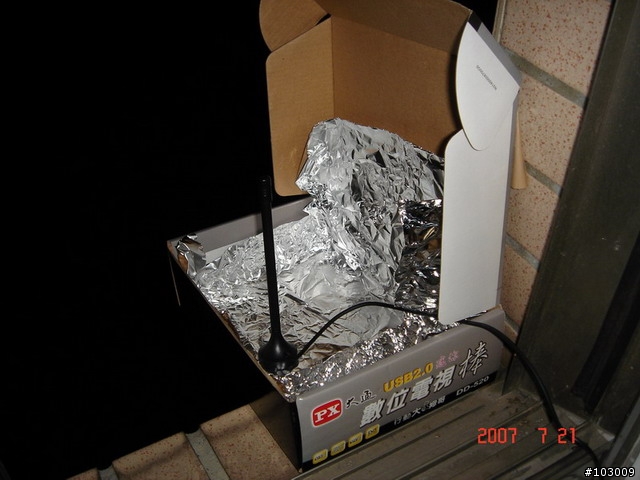

就把大姆哥的盒子打開內鋪了一層錫箔紙在將天線擺在中間
再將盒子黏在我租屋處的窗戶外的小平台我租屋在台中縣大里工業區附近
測試結果十分滿意訊號強度目前可以收到16台訊號都是6格滿的狀態
連交通電視台都可以滿格以上提供給各位大大參考

土豆乖乖

土豆乖乖
個人積分：188分
文章編號：3235420

188分

100樓

2007-07-25 12:06

看到幾位高手這麼熱心分享
除了感謝
實在不知該說什麼

另外
小弟近日入手大通的DTP-605
它本身就有附一組號稱室內外都可以使用的DA-5000天線
想問一下
這組天線的效果
跟高手們分享的DIY組合比起來
孰優孰劣呢??
