[SATA 6 Gb/s擴充卡開箱]華碩 PCIE GEN2 SATA6G讓老P45也有SATA 6 Gb/s

最近，INTEL P55、H55、H57系列晶片組紛紛出籠，各家的新世代主機板也陸續上市，這些新板子也都強調支援全新SATA 6 Gb/s、USB3.0規格。看著才入手半年的P45主機板，心中有種「江山代有新人出」。好吧！那有沒有便宜升級方案，讓我的老P45主機板也能夠擁有SATA 6 Gb/s、USB3.0規格？

找了一下，華碩有出過一款U3S6卡就是相當符合我的需求，過年前去熟識的店家尋找時，老闆直接說U3S6是較舊的產品，ASUS又出一款新的PCIE GEN2 SATA6G卡，單純提供SATA 6 Gb/s介面，價格比U3S6卡便宜一點點。老闆又問了我的用途後，明瞭是要給P45主機板升級，直接留下先帶回去試試，不知是否可以用，有問題的話，那就7天內退囉！

隔天上班時，去MIS部門啦賽，突然看到MIS主管桌上有顆希捷新推出的Barracuda XT，也就是那首顆支援SATA 6 Gb/s的2TB硬碟。問了一下MIS主管，公司正好要更新資訊硬體設備，因此跟有合作關係的希捷商借新款硬碟，試試看是否有相容性問題。嘿！嘿！那我用私人關係借回家玩玩幾天。

就這樣，過年期間，P45主機板上了PCIE GEN2 SATA6G卡，同時用Barracuda XT硬碟試試看傳輸性能。為了對照SATA 6 Gb/s介面的傳輸性能，小弟也把Barracuda XT硬碟接上ICH10-R執行相同硬碟性能測試。

接下來，先對ASUS的PCIE GEN2 SATA6G卡開箱。
▼ 產品彩盒。


▼ 產品彩盒底部。


▼ 除了有PCIE GEN2 SATA6G卡，還有光碟、使用說明。


▼ 安裝PCIE GEN2 SATA6G卡需佔用一組PCI-Express X4介面，主機板上沒有的話，可以插在第二組PCI-Express2.0 X16槽。如果主機板上頭都沒有提供這些介面的話，那就抱歉囉。部分中、低階主機板通常是面臨無緣使用的情況。


▼ PCIE GEN2 SATA6G卡有兩組SATA 6 Gb/s介面，可以同時接上兩顆SATA 6 Gb/s硬碟，當然以往的SATA 3 Gb/s硬碟也行。S-ATA線材無需更換，直接用原有的的就行。


▼ PCIE GEN2 SATA6G卡採用Marvell 88SE9123加上PLX PEX8613橋接晶片設計，PLX PEX8613整合四條PCI-Express x1通道，成為兩條5GT/s傳輸速率的通道，為SATA 6Gb/s控制晶片提供500MB/s傳輸頻寬，正好Marvell 88SE9123晶片的最大頻寬是500MB/s。這樣的設計，會比部分新世代主機板單獨加上Marvell的SATA 6Gb/s晶片來的好。


▼ 希捷Barracuda XT硬碟，這產品的介紹在站上已經有幾位大大詳細介紹，小弟就不再多廢話。簡述一下，3.5吋7200轉機種，ST32000641AS型號，採四張碟片與8顆讀寫頭，單碟密度為500GB，具備64MB快取記憶體，查了某購物的價格，不是大眾可以接受。


簡述這次的測試硬體規格：
CPU：INTEL Core 2 Duo E6700
Motherboard：MSI P45 Platinum（BIOS 1.6）
Memory：A-DATA DDR2-1066 2GX2（5-7-7-20-68）
HDD：INTEL X25-M G1 80G
VGA：MSI RX3870-T2D512E
Driver Version：ATI Catalyst 10.1
Display：1920 X 1200
System：Windows 7 Ultimate 32-bit

▼ 底下列出CPU-Z 1.53.1的各項資訊。










▼ 關於GPU-Z 0.3.8的顯示卡資訊。


當我的P45 Platinum主機板第二組PCI-Express2.0 X16槽裝上PCIE GEN2 SATA6G卡後，突然發現顯示卡運作模式由X16降為X8。找了一下答案，原來像是P45、P35晶片組主機板都會有這樣的情形，因為PCI-Express 2.0顯示卡的PCI-Express通道數必須分享給PCIE GEN2 SATA6G卡，也就使得運作模式由X16降為X8。如果是X58、X48、X38主機板，並不會發生這樣的情況。

對了，AMD陣營部分的話，以往790FX主機板也不會因為安裝上PCIE GEN2 SATA6G卡，而發生降速的情形。但是790GX、790X、770X晶片組主機板也有運作模式由X16降為X8的情況。

最簡單辨別方式，可以看看使用的主機板對於雙顯示卡的運作狀態是否為「X16＋X16」，是的話，那安裝上PCIE GEN2 SATA6G卡就不會產生由X16降為X8的情況。通常高階主機板不會有這樣的問題。不然就是花些時間看看主機板商提供的晶片架構圖。

▼ P45 Platinum主機板裝上PCIE GEN2 SATA6G卡，PCI-Express 2.0顯示卡運作模式由X16降為X8。


以PCI-Express 2.0顯示卡運作模式由X16降為X8的狀態來說，目前顯示卡的效能傳輸上並不會受到太大影響。印象中，有大大還是硬體網站曾經比較過X16跟X8模式的各項效能，結果是沒有差異，若是X4模式的話，那就有影響了。換個角度思考，真有影響的話，那多張顯示卡運作怎麼會有X8＋X8模式。

以小弟的情況的話，就算是運作在X8模式，MSI RX3870-T2D512E的效能應該也沒影響拉。

▼ 安裝完PCIE GEN2 SATA6G卡驅動程式，在Windows 7作業系統的硬體管理員，可以發現存放控制器項目多了Marvell 91xx SATA 6G Controller。





▼ 希捷Barracuda XT硬碟可供存放資料的空間。


先把希捷Barracuda XT硬碟連接上PCIE GEN2 SATA6G卡，進行SATA 6 Gb/s介面測試，開啟AHCI模式。

▼ HD Tach 3.0.4.0：完整測試模式。


▼ 尖峰速度(Burst Speed)讀取速度2813.9 MB/秒，平均有116.7MB/秒，亂數搜尋時間16.6 ms。


▼ ATTO Disk Benchmark：

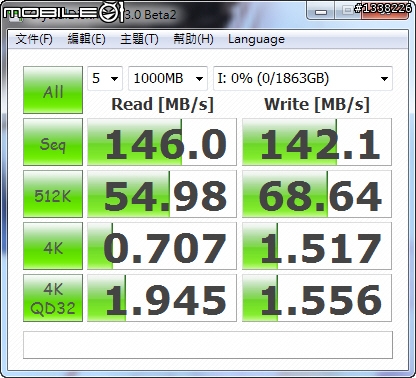

▼ Crysta DiskMark 3.0：100MB測試模式。


▼ EVERST Ultimate Edition V5.30.2004 Beta的Disk Benchmark項目Read Test Suite模式。


▼ HD Tune Pro 3.50：


▼ Benchmark項目Read模式：最高讀取速度-142.7 MB/秒，最低讀取速度-65.7 MB/秒，平均讀取速度-111.2MB/秒。


▼ Random Access項目Read模式：


▼ File Benchmark項目：



把上面SATA 6 Gb/s介面測試區隔，底下就是希捷Barracuda XT硬碟連接上ICH10-R介面，開啟AHCI模式，進行的效能測試。

▼ HD Tach 3.0.4.0：尖峰速度(Burst Speed)讀取速度209.7 MB/秒，平均有116.6 MB/秒，亂數搜尋時間16.6 ms。


▼ ATTO Disk Benchmark：


▼ Crysta DiskMark 3.0：100MB測試模式。


▼ EVERST Ultimate Edition V5.30.2004 Beta的Disk Benchmark項目Read Test Suite模式。


▼ HD Tune Pro 3.50：Benchmark項目Read模式：最高讀取速度-142.7 MB/秒，最低讀取速度-65.7MB/秒，平均讀取速度-111.2MB/秒。


▼ Random Access項目Read模式：


▼ File Benchmark項目：


不論是以SATA 6 Gb/s或SATA 3 Gb/s安裝上希捷Barracuda XT硬碟，對於硬碟傳輸性能影響不大，在SATA 6 Gb/s介面的各項測試數據中，只有HD Tach 3.0.4.0軟體的尖峰速度(Burst Speed)成長明顯。不過，也發現這顆2TB硬碟的搜尋時間並沒有變快，用來當作資料碟比系統碟更適合。

這張華碩 PCIE GEN2 SATA6G硬體設計部分，比起部分新世代主機板，還可以提供Marvell SATA 6 Gb/s晶片完整頻寬。更重要一點是，要有Marvell加上PLX橋接晶片設計或是支援SATA 6 Gb/s介面的主機板，售價可是不便宜，加上還需更換新一代INTEL CPU的費用，小朋友肯定會大量出走，但是這張卡提供玩家以較低的金錢，以較便宜的路徑升級舊有的主機板享受SATA 6 Gb/s介面。
