Synology SATA 硬碟背板和PCI-E x1問題

gooddd

gooddd
個人積分：33分
文章編號：88921237

33分

樓主

2024-01-03 15:11

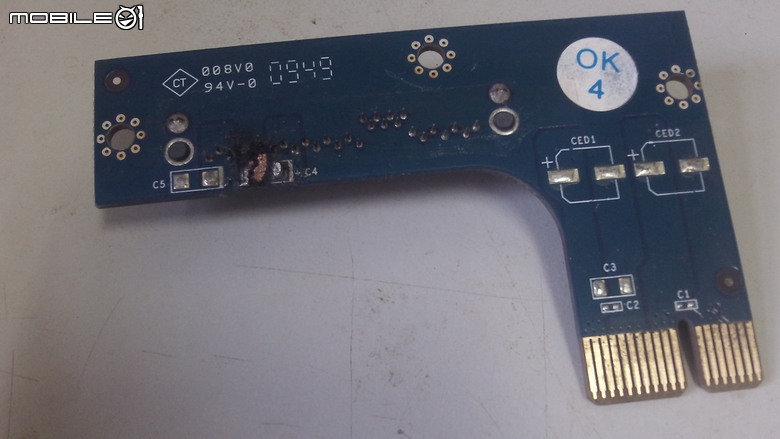

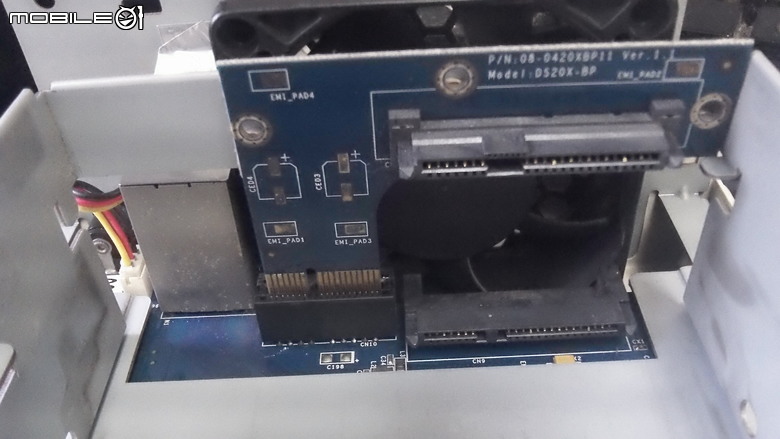

我的Synology NAS故障了, NAS是2 bay可接兩顆SATA硬碟, 第二顆SATA硬碟直接插主板SATA端口, 而第一顆SATA硬碟經由硬碟背板和主板插槽連結, SATA硬碟背板上鉭質電容壞了(照片中電容已經取下), 背板線路短路沒法開機, 卸下硬碟背板能開機,但是主板上的第二顆SATA端口上硬碟在Disk Station Manager無法辨識到, 我想請問硬碟背板和主板連結的是不是所謂的PCI-E x1插槽? 而主板甚麼原因無法辨識到第二顆硬碟(硬碟是好的)?

2024-01-03 15:11 發佈

文章關鍵字 Synology SATA 硬碟背板 PCI-E x1 問題

laevatain

laevatain
個人積分：215分
文章編號：88929199

215分

2樓

2024-01-04 19:55

gooddd wrote:
我想請問硬碟背板和主板連結的是不是所謂的PCI-E x1插槽?

硬碟背板上看起來沒IC，那個插槽應該只是借用PCI-E x1插槽的設計，上面傳輸的是SATA訊號及電源而非PCI-E

gooddd wrote:
而主板甚麼原因無法辨識到第二顆硬碟(硬碟是好的)?

可能是硬碟背板短路時也一併把主機板硬碟供電相關的地方搞壞了

gooddd

gooddd
個人積分：33分
文章編號：88972142

33分

樓主

2024-01-11 18:04

laevatain wrote:
硬碟背板上看起來沒IC...(恕刪)

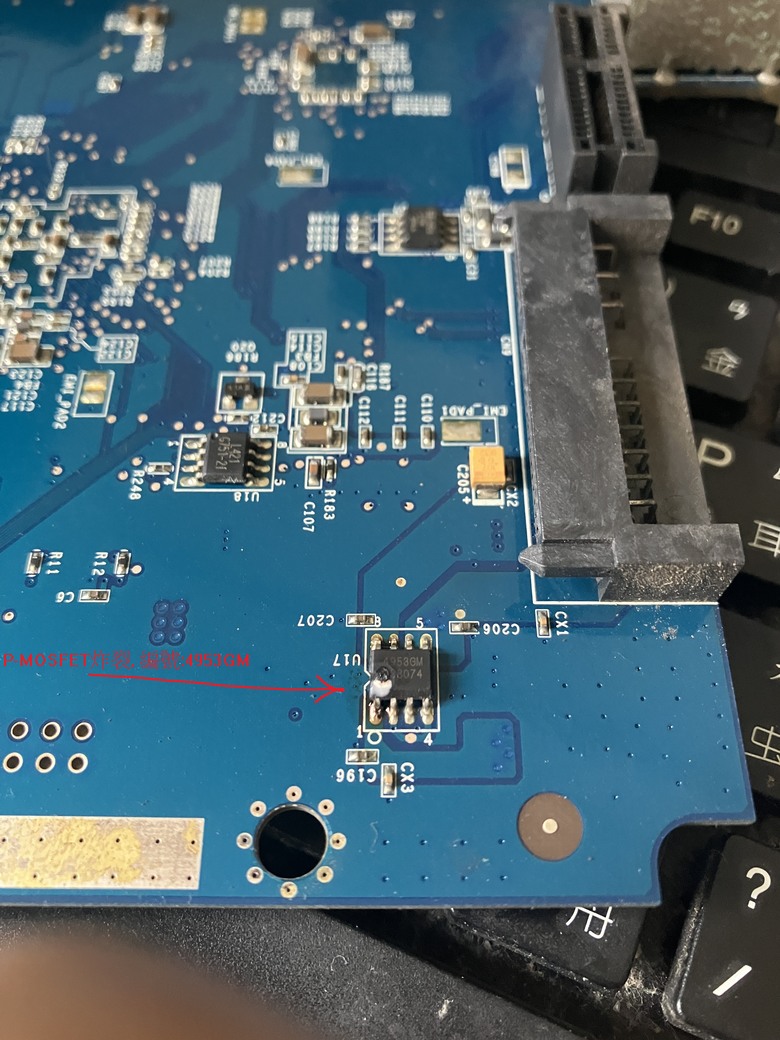

我回顧故障源起, 去年某一天通電開機時,機子發出爆裂聲響,當時關了機不久候重開,可以進入DSM系統,只是主板上連結的第二顆SATA硬碟無法識別,意味著SATA背板上第一顆硬碟可工作,當時其他事忙沒深究只讓NAS繼續使用. 現在拆機殼取下主板發現底板IC炸損了,是編號4953 的dual P-MOSFET,換上新的P-MOSFET換上

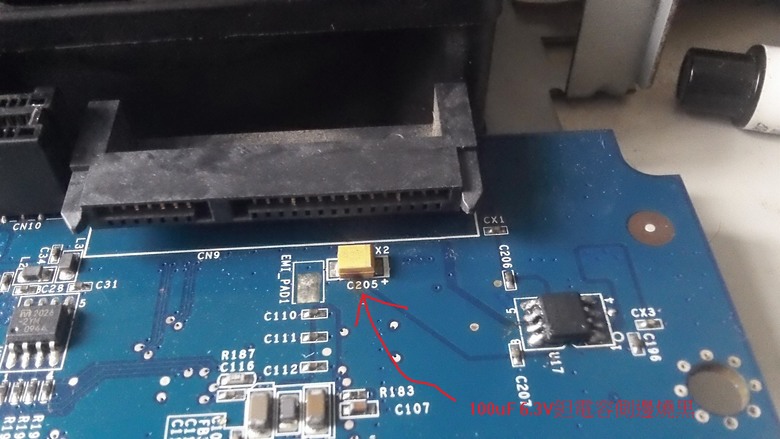

與此同時主板上接近第二顆SATA接口的鉭電容100uF 6.3V本體有燒黑痕跡

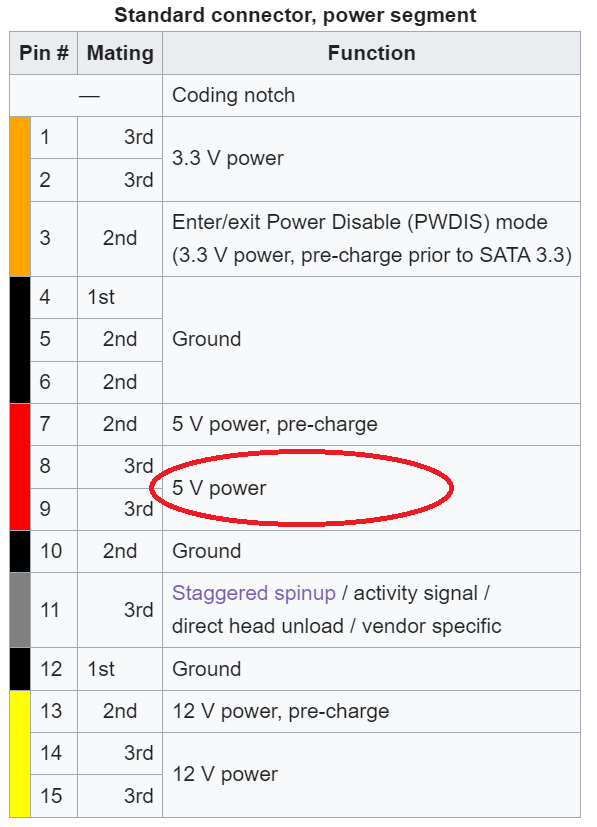

我用三用表歐姆檔測是電容已經短路,依據6.3V電容耐壓推估應該是給SATA 5V(第8,9 pin) ,所以第二顆SATA硬碟電路板起不到作用,DSM也就無法識別.

再回到第一顆SATA背板上同樣鉭電容100uF 6.3V是炸裂,但是這顆硬碟當時還能工作, 顯然電容是炸成開路沒短路,所以DSM能運行. 我換掉這顆鉭電容時焊接不理想,電路多板層有內傷,新換上鉭電容後系統就沒法工作了,卸下SATA背板量測, 除了5V短路還發現連12V也短路,我想應該是多層板內傷拆焊時短路.
現在故障只能往回找是哪個dc-dc開關電源IC推動P-MOSFET, dc-dc可能有問題. 我還沒法查到這部分是那些,這是目前大概情況.
