ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

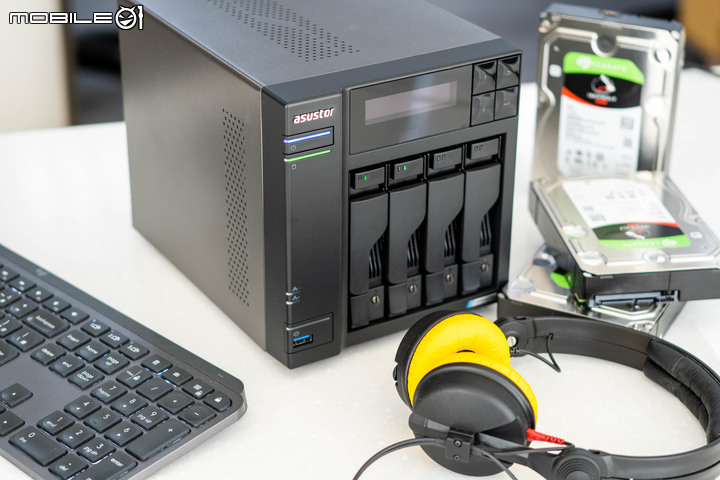

ASUSTOR Lockerstor AS6704T 網路儲存伺服器。

華芸 ASUSTOR 算是這幾年在 NAS 廠商中,針對消費等級產品更新較多的廠商之一,在前兩年推出具備雙2.5 Gbps 有線網路連接埠的 AS6604T 後(請見:ASUSTOR Lockerstor 4 AS6604T NAS 開箱實測 不僅儲存備份更多創意應用),今年則是對其內部配置與軟體進行更新,推出新版的 AS6704T,雖然在外型上沒有做出變動,但是在內部架構與功能上則是做出不小的進化,以下是陳拔的開箱報告:

ASUSTOR Lockerstor AS6704T NAS 開箱與外觀


首先來看 ASUSTOR Lockerstor AS6704T 網路儲存伺服器開箱與實機外觀的部分,跟去年測試的 AS6604T 相比,ASUSTOR Lockerstor AS6704T 網路儲存伺服器這次在外型設計上並沒有太大的變動,主要是在硬體內部架構配置上有所升級。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Lockerstor AS6704T 網路儲存伺服器的盒裝正面,跟前一代的 AS6604T 基本上相同,但是多出了第二代 Gen 2 以及 2.5 GbE 網路支援的字樣。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
盒裝正面的規格與功能標示,包括搭載 4 核心 Intel CPU、兩組 USB 3.2 Gen 2 介面、支援四組 M.2 SSD 安裝槽、內建 HDMI 連接埠,兩組 2.5 GbE 有線網路連接埠、4GB DDR4 記憶體、三年保固等。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

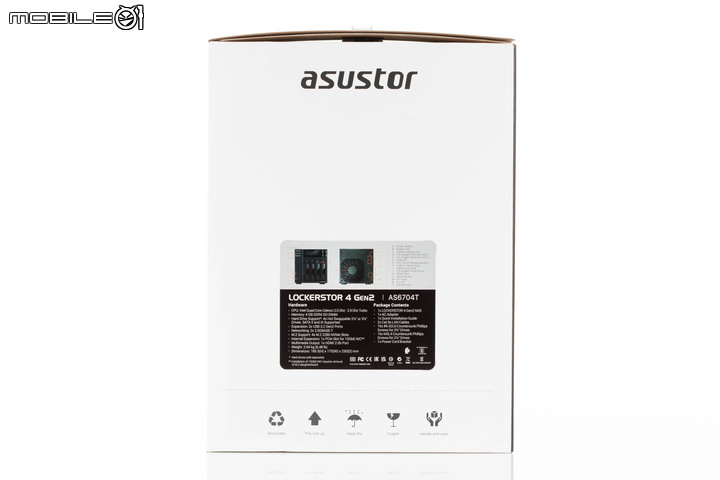

包裝箱側面一樣用貼紙貼上了 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的外觀配置、包裝內容物與詳細規格說明。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

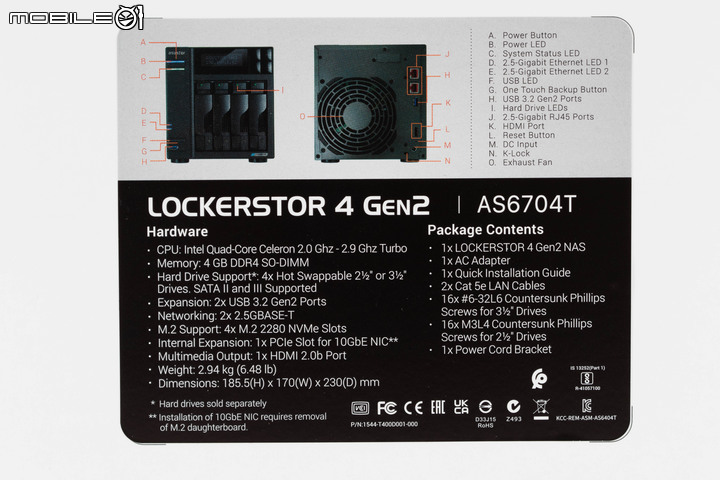

放大看貼紙的內容。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
另一側的軟體功能說明,包括採用 ADM(ASUSTOR Data Master)作業系統、生活/商業/監控應用程式等,並且也支援 Windows/Mac/Linux 同平台應用以及行動裝置 APP 等。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

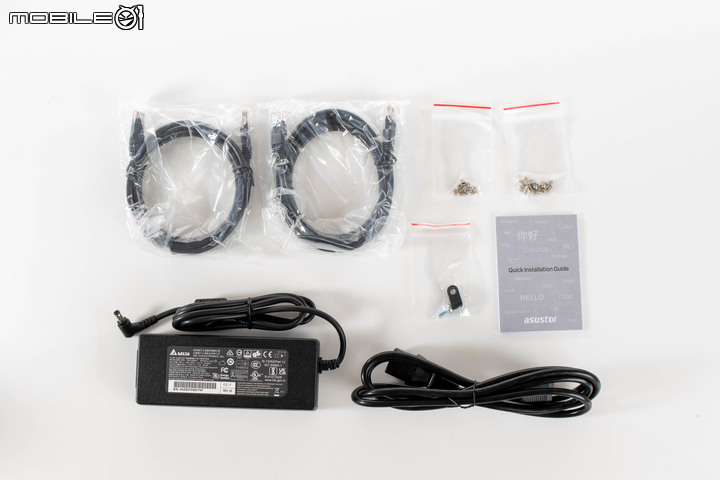

ASUSTOR Lockerstor AS6704T 網路儲存伺服器除了主機外的包裝內容物,包括兩條 RJ-45 Cat.5e 網路線、硬碟/SSD 安裝螺絲、快速安裝指南、變壓器、電源線等。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

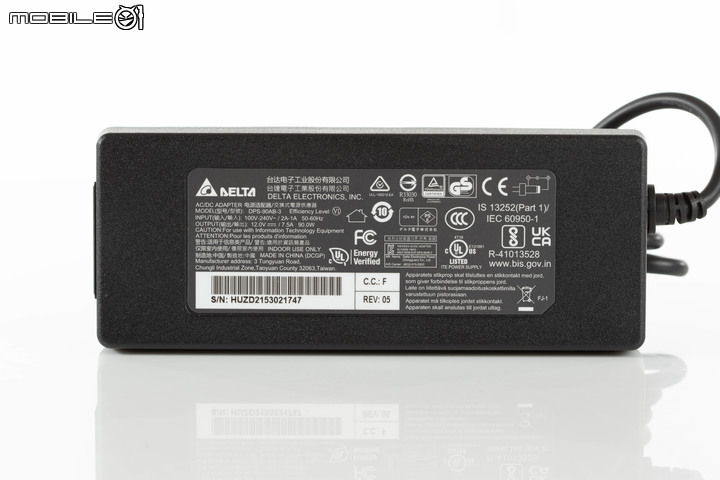

電源供應器採用台達電的製品,為 90W 的供電規格。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

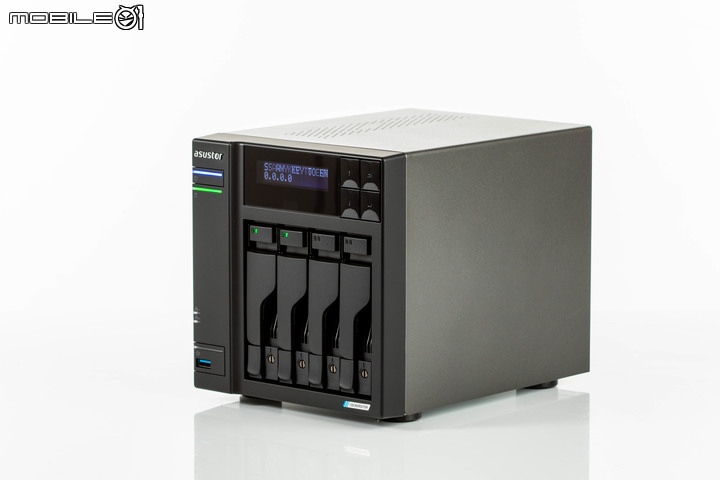

ASUSTOR Lockerstor AS6704T 網路儲存伺服器的機體外型,維持跟先前 AS6604T 相同的設計,為 4 硬碟槽的機種,最多可安裝 4 顆 3.5 吋或是 2.5 吋 SATA 硬碟機。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
正面則是一樣採用具有簡單兩列顯示螢幕與操作按鍵介面的設計,對於想要快速了解目前 NAS 狀態的使用者,不用進入網頁管理介面或是手機 APP 就能快速了解目前 NAS 的運作狀態,並且進行開關機等基礎操作。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
左上方一樣是電源按鍵/電源指示燈號以及硬碟運作指示燈號。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

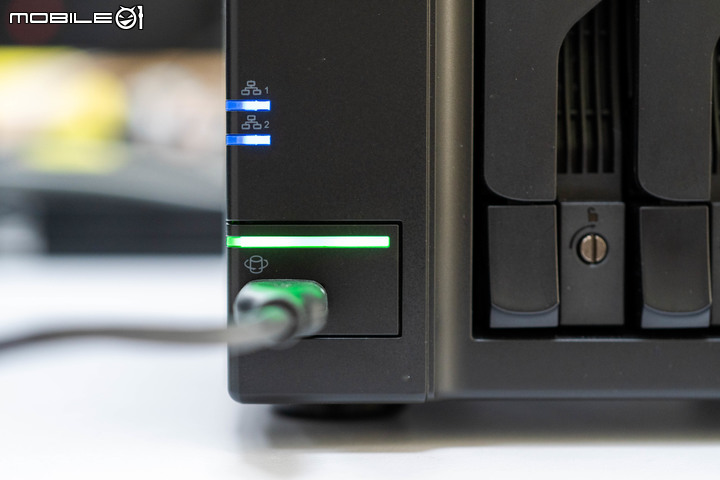

左下方則是兩組網路連接埠的運作狀態指示燈號以及 USB 連接埠的運作狀態指示燈號,在接上外接設備時會亮起指示燈號。這次 ASUSTOR Lockerstor AS6704T 網路儲存伺服器將 USB 連接埠升級至 USB 3.2 Gen2 的規格,將傳輸速度提升至10 Gbps,對於外接儲存裝置的讀取速度更有效率。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
右上方的狀態指示螢幕部分,一樣採用兩列文字的顯示方式,在待機時會顯示 NAS 的名稱以及連接 IP 位置。操作方式則是同樣利用右上角的四格功能按鍵,以上、下、返回、輸入四個方式進行功能操作,可以操作的功能包括包括 1 鍵備份、網路狀態查詢、儲存空間狀態查詢、溫度查詢、關機/重新啟動操作等。

一鍵備份 USB
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
網路
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
儲存空間
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
溫度
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
開關機操作
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
組態
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置


下方的硬碟架採用可熱插拔的設計,在上方具有個別硬碟運作狀態的指示燈,下方則是具有硬碟槽鎖定的設計,一樣採用一字起子可旋轉的設計,並非使用鑰匙。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

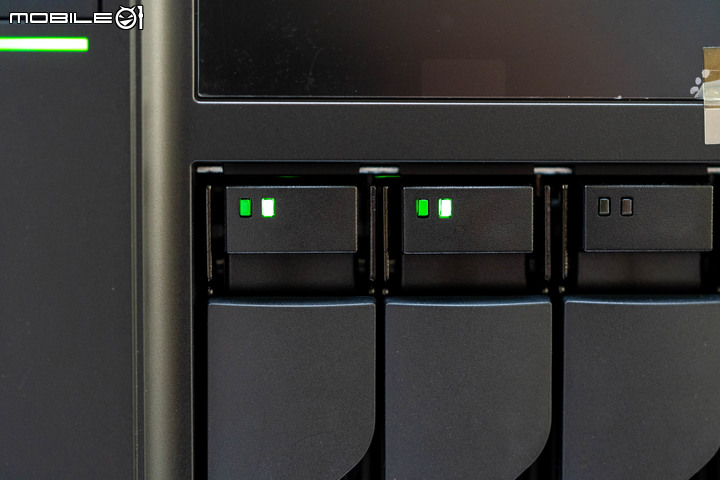

硬碟狀態指示燈。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
按下鎖定孔旁的按鍵,上方的硬碟槽拉柄就會彈起,方便使用者取出硬碟槽。另外可以看到硬碟槽前方具有散熱進風的格柵設計。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
單個硬碟槽托架的結構,可以看到內部具有金屬強化設計,並且在前方具有散熱的格柵。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
硬碟的固定方式採用螺絲鎖定,在托架兩側都具有對應 3.5 吋硬碟的鎖孔。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
2.5 吋硬碟的對應鎖孔則是在托架底版上。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

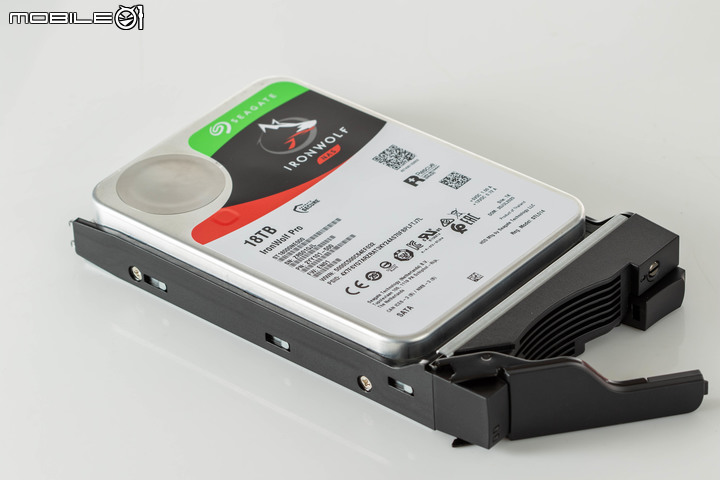

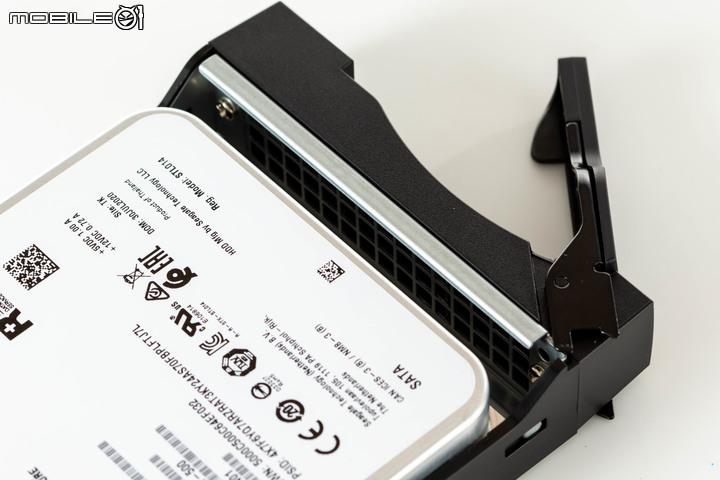

實際將硬碟安裝到硬碟托架上的樣子。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
可以看到硬碟離托架前端還有一小段距離,提供足夠的進風散熱空間。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

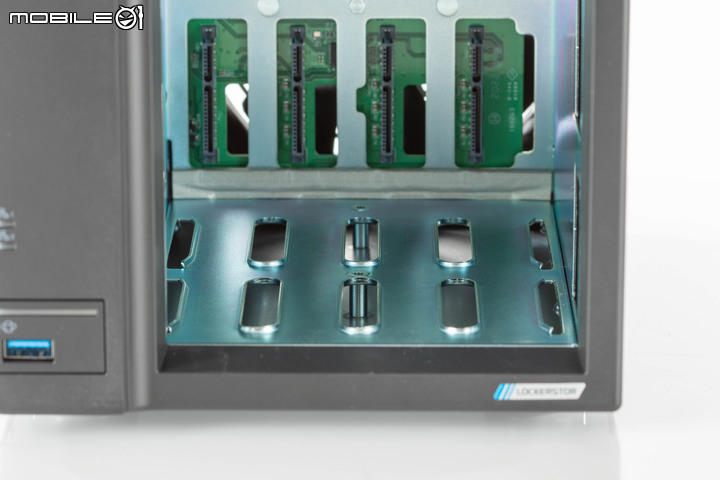

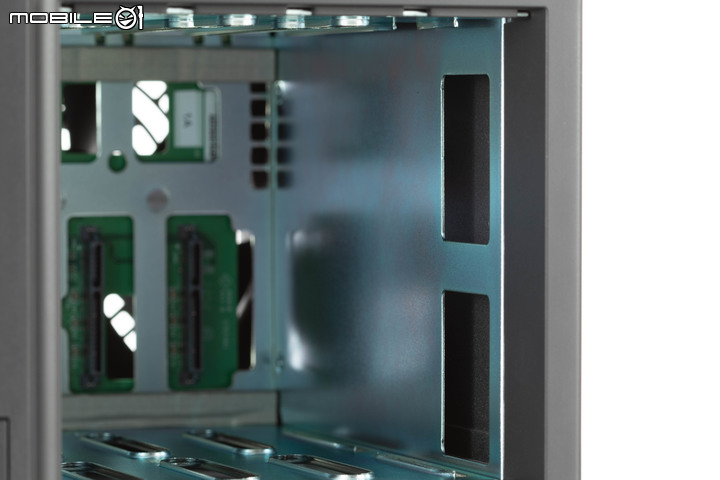

內部的硬碟槽結構以及後方的 SATA 連接埠/硬碟電源插座配置,可以看到 ASUSTOR Lockerstor AS6704T 網路儲存伺服器內部採用相當結實的金屬框架設計,而在最後方還可看到機體尾段的散熱風扇,ASUSTOR Lockerstor AS6704T 網路儲存伺服器採用單一大型風扇來提供散熱所需的氣流,採用大尺寸風扇來降低風扇轉速所產生的噪音。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
底部有硬碟托架導軌的設計。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
上方也有導軌設計,讓硬碟托架的出入能夠安裝到正確的位置。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

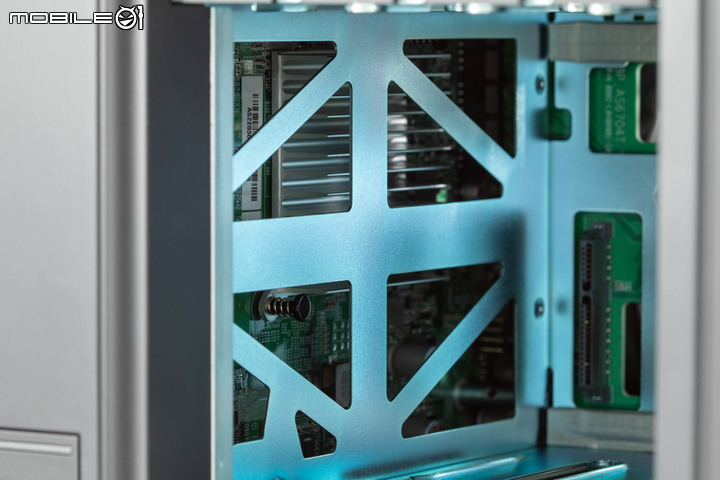

側面結構也做得相當結實,透過斜向支撐設計同時兼顧支撐強度與散熱需求。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

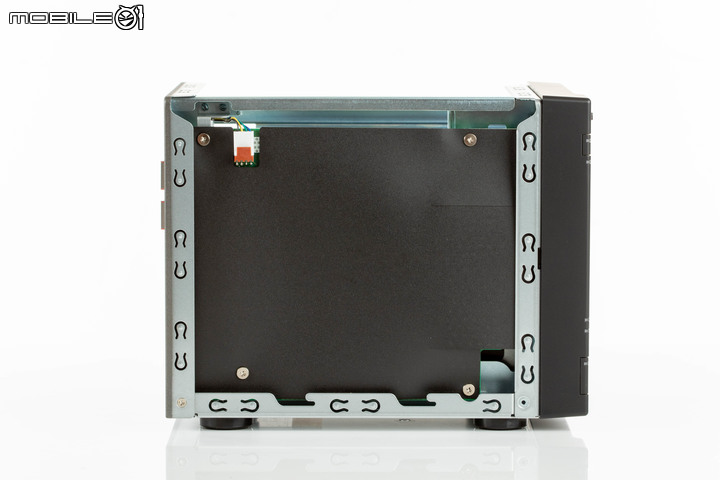

另一側則是因為不需散熱設計,而採用整片金屬版增加強度。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

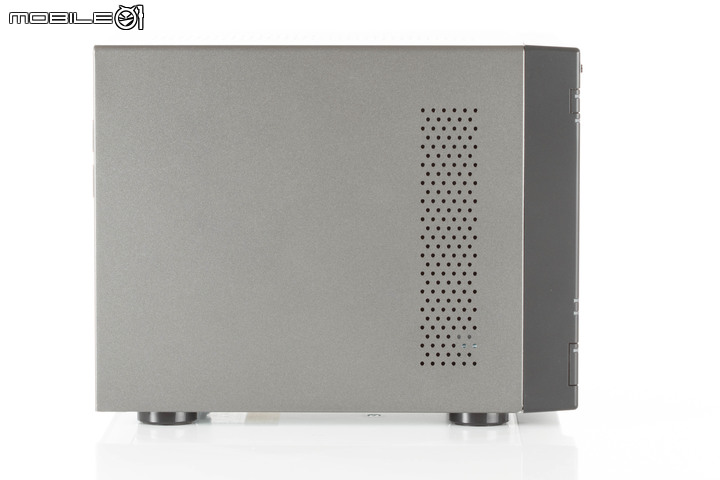

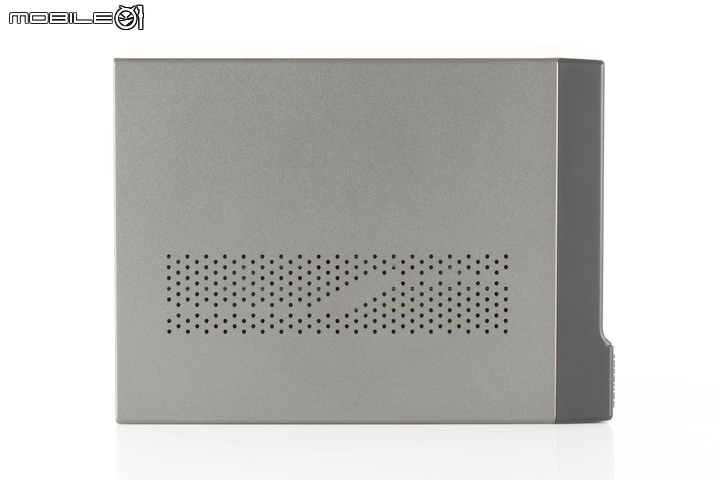

ASUSTOR Lockerstor AS6704T 網路儲存伺服器左側的機體外殼,在靠近機身前方處透過沖孔設計提供散熱氣流通過。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Lockerstor AS6704T 網路儲存伺服器機體上方的配置,在主機板的上方設置了散熱開孔。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

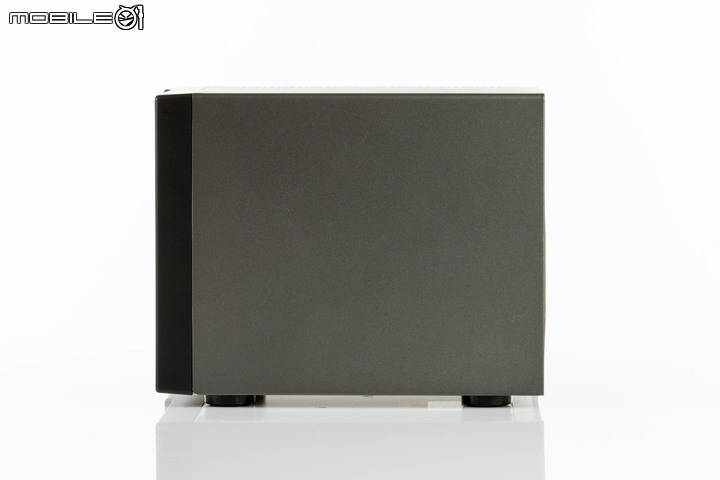

另一側面則沒有散熱開孔的配置。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

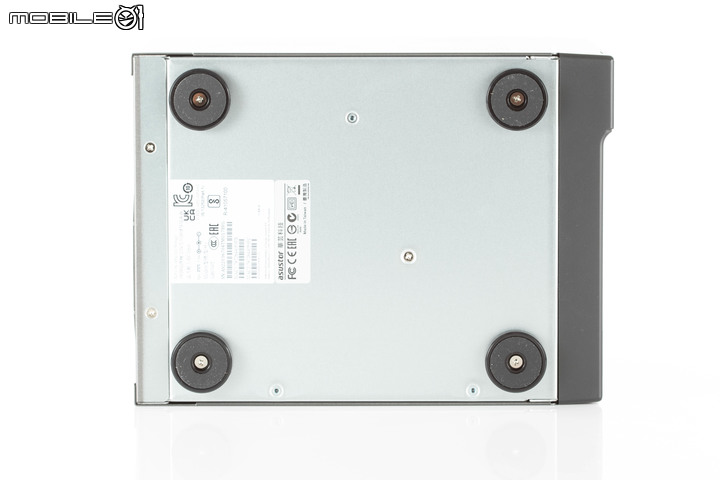

ASUSTOR Lockerstor AS6704T 網路儲存伺服器的機身底部,具有四顆大型的減震腳墊,減少運作時產生的震動影響硬碟壽命。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

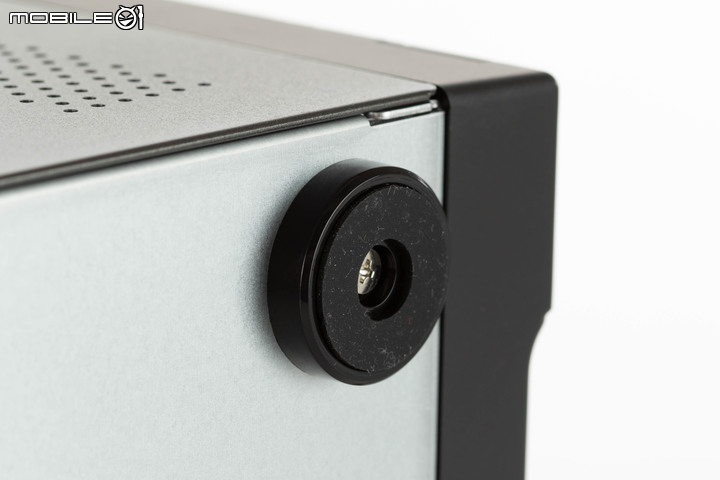

腳墊的厚度相當厚實。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

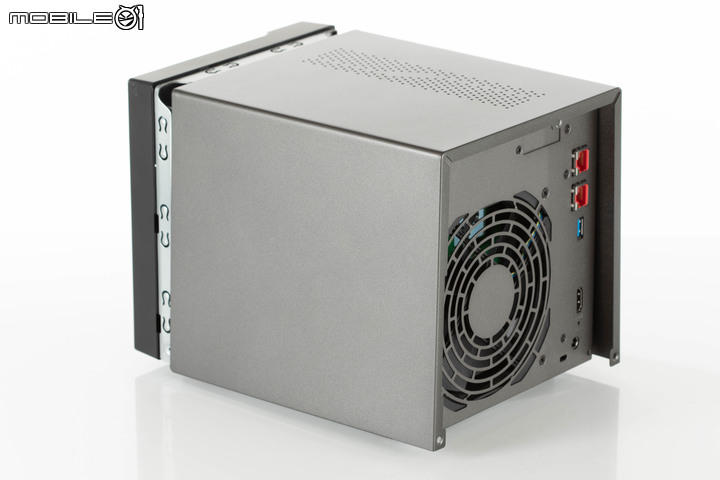

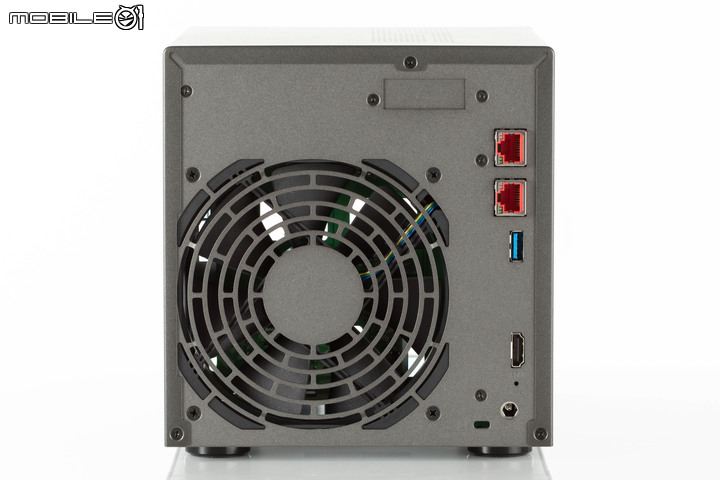

機體後方配置則是跟 AS6604T 差不多,具有大型散熱風扇以及連接介面配置,但是在介面的位置跟數量上有所改變,ASUSTOR Lockerstor AS6704T 網路儲存伺服器提供兩組 2.5 Gbps 的 RJ-45 網路連接埠、一個 USB 3.2 Gen 2 連接埠以及 HDMI 2.0a 連接埠,最下方則是電源連接線的孔位。此外這次 AS6704T 在機體上方還提供了一個擴充埠的預留開口,提供給使用者將 M.2 SSD 擴充卡換裝成 10 GbE PCIe 網卡時使用。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

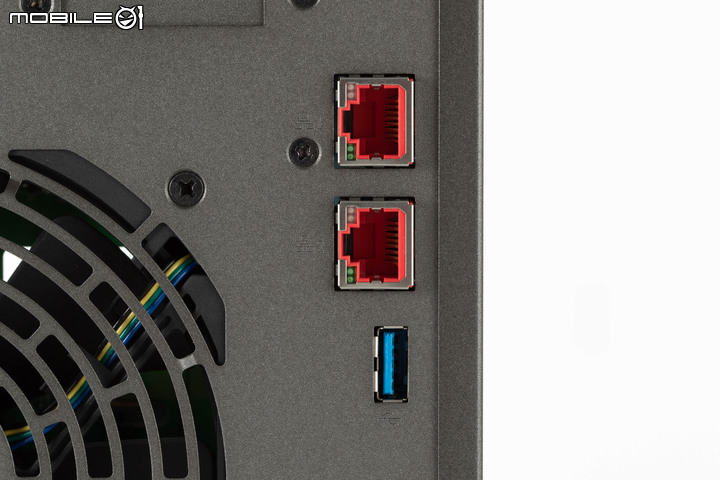

位在上方的兩組 2.5 Gbps 有線網路連接埠以及一組 USB 3.2 Gen 2 Type-A 連接埠。ASUSTOR Lockerstor AS6704T 網路儲存伺服器的兩組 2.5 Gbps 有線網路連接埠可以單獨作為兩個網路連線設定進行備援,或是以 Link Aggregation 鏈路聚合方式整合為同一個網路設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

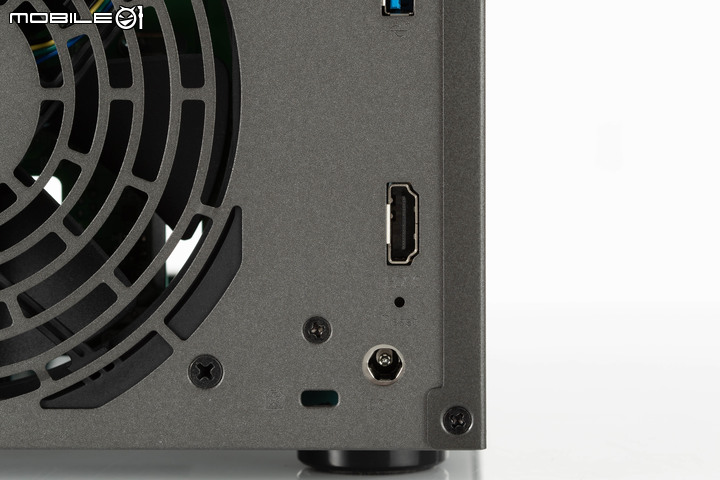

位在機體下方的 HDMI 2.0b 連接埠、RESET 插針孔以及電源供應器連接孔。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器內部配置


接著來看 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的內部配置,這部分可說是 AS6704T 跟上一代 AS6604T 差異較大的地方。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
鬆開上方與機身底部共三顆螺絲後,就可以向後抽出 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的外殼。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

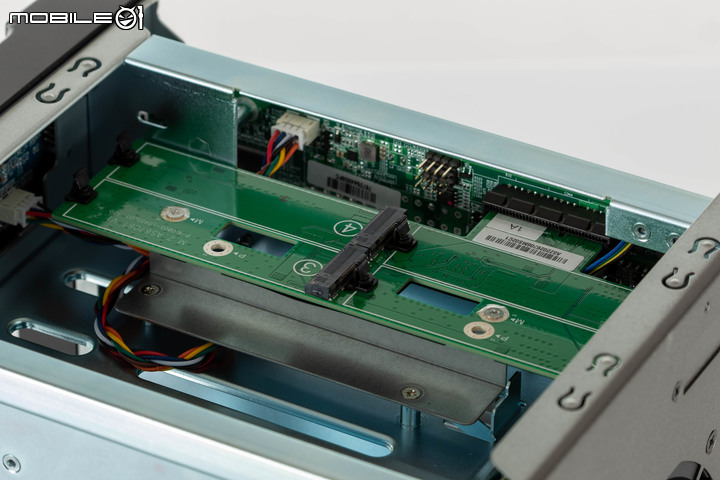

拆開外殼後就可在機頂內部看見這次 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的主要新增特色:四組 M.2 SSD 插槽,跟前一代 AS6604T 以子卡方式提供正反兩面的擴充型態相比,ASUSTOR Lockerstor AS6704T 網路儲存伺服器雖然仍是採用子卡安裝形式,但相對的好安裝很多,除了可以不用卸下子卡就能安裝全部四組 SSD 外,SSD 的固定方式也採用卡榫固定形式,不用螺絲起子就可拆裝。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

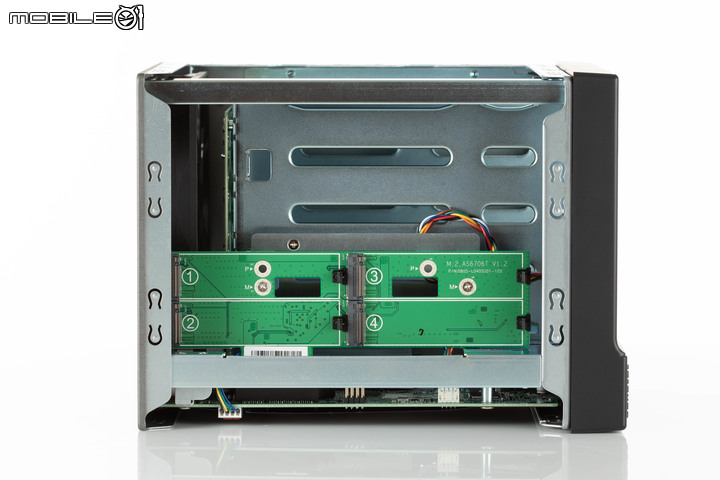

從正上方的角度來看 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的 M.2 SSD 安裝位置。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

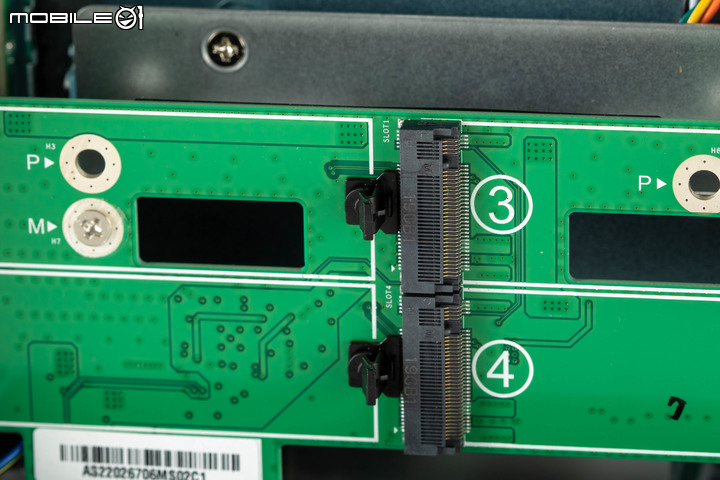

固定 M.2 SSD 的扣具卡榫。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

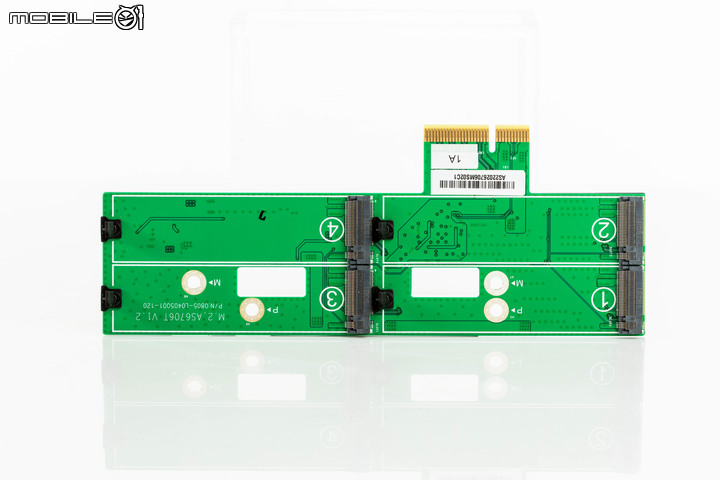

其實這四組 M.2 SSD 擴充槽是設計為一張 PCIe x4 的擴充卡,可以從 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的主機板上拆下,更換成 10 GbE 的有線網卡。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
若是要更換成網卡的話,要在機器內安裝『ASUSTOR NAS PCIe Mode Switcher』APP 進行切換設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
主機板側面的機身內部配置,黏貼了大面積的絕緣片。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
接著將 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的後方機殼拆下,可以看到連接. SATA 硬碟的部分也採用子卡的配置方式。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

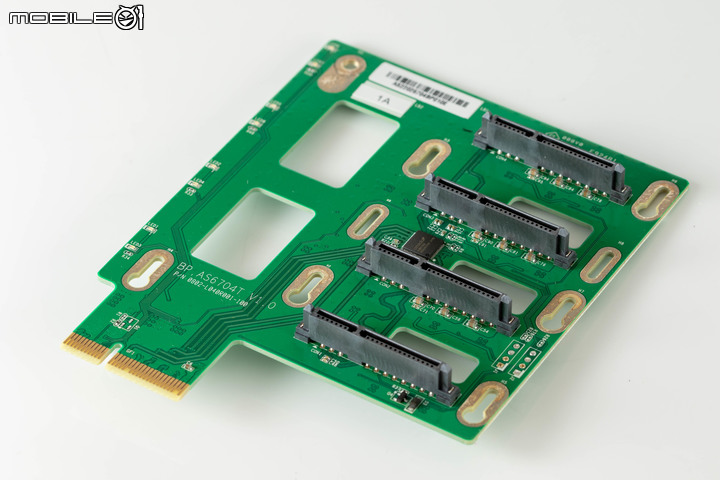

SATA 硬碟的連接子卡部分,具有一顆祥碩的 ASM1164 SATA Host AHCI 控制晶片,採用 PCIe 3.0 x2 的連接頻寬設計,最多可支援四組 SATA 6Gbps 連接埠,在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器上全用上了。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Lockerstor AS6704T 網路儲存伺服器的主機板配置,在處理器部分採用 Intel Celeron 四核心處理器,運作時脈為 2 GHz。在處理器上方則是具有金屬散熱鰭片的配置,另外在右上方可以看到分別連接 SATA 硬碟子卡以及 M.2 SSD 子卡的 PCIe x4插槽。左側則是記憶體模組的安裝位置,ASUSTOR Lockerstor AS6704T 網路儲存伺服器在主機板正反兩面提供了兩組 DDR4 SO-DIMM 的記憶體插槽,出廠時已經先預裝了一組 4GB DDR4 3200 的記憶體模組。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

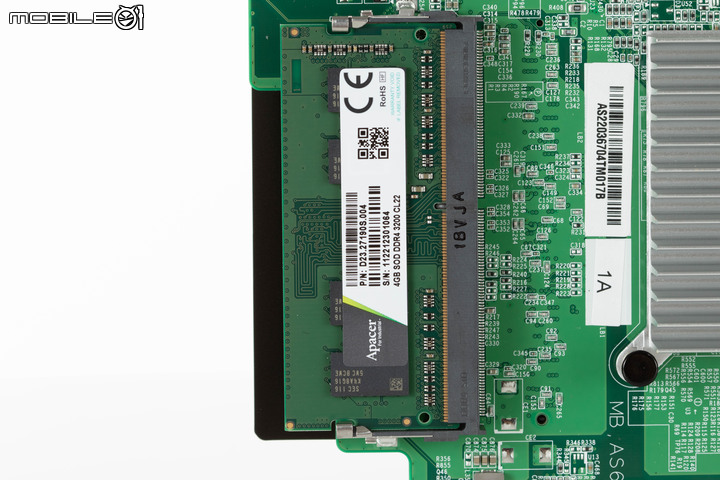

ASUSTOR Lockerstor AS6704T 網路儲存伺服器出廠時預裝的記憶體模組為宇瞻 apacer 的 DDR4 3200MHz 4GB 模組。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

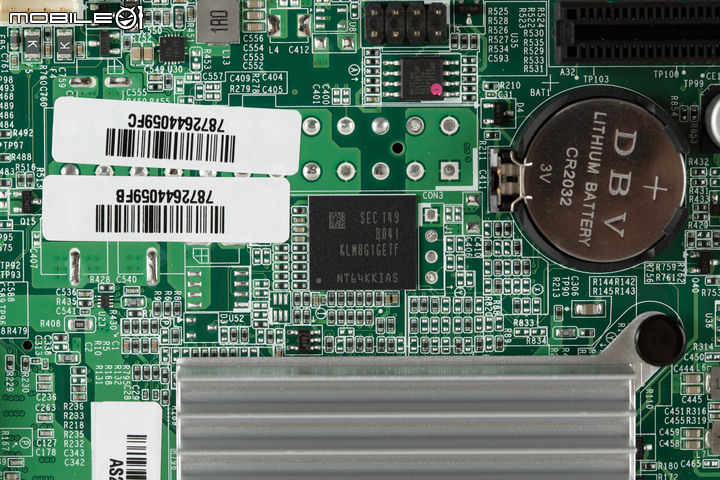

另外在處理器旁還有一顆三星的 8GB eMMC 作為作業系統儲存之用。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

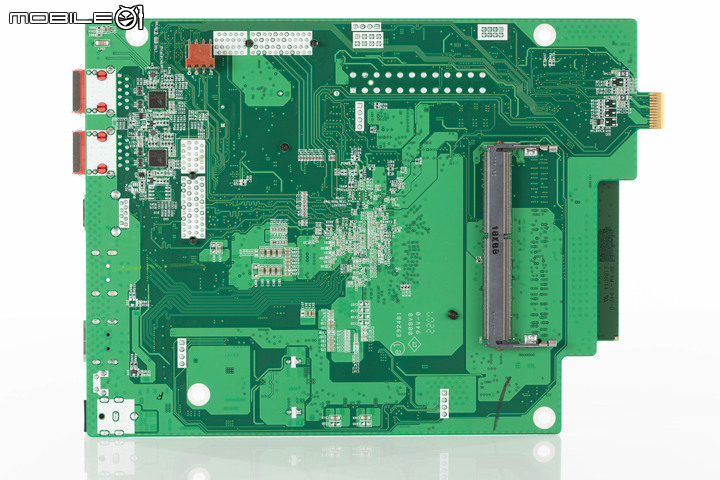

ASUSTOR Lockerstor AS6704T 網路儲存伺服器主機板的另一面佈局,可以看到還有空下來一組 DDR4 SO-DIMM 插槽,具備升級的可能性。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
2.5 Gbps 有線網路的控制器則是採用瑞昱 Realtek 的 RTL8125BG。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器實裝與 ADM 功能介紹


接下來就實際將硬碟機與 M.2 SSD 安裝到 ASUSTOR Lockerstor AS6704T 網路儲存伺服器上進行實際功能與效能的測試,首先在搭配安裝的硬碟機與 SSD 部分,陳拔這次向 Seagate 借用了兩顆 Ironwolf Pro 18TB NAS 硬碟以及兩具 Ironwolf 525 1TB NAS SSD 進行搭配測試。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

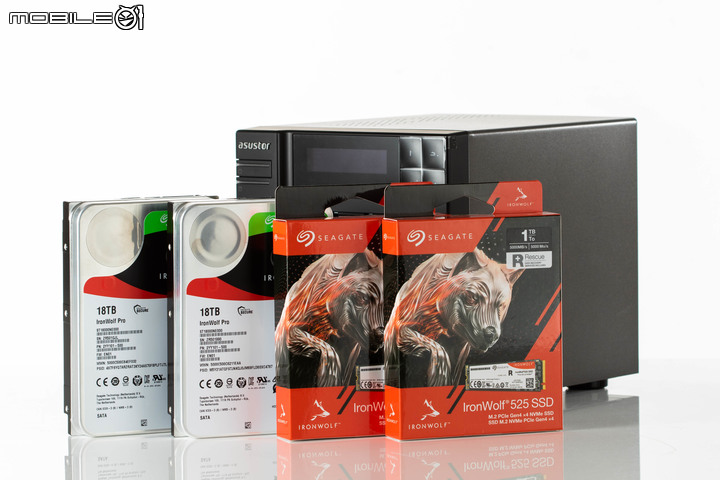

陳拔這次借來搭配測試的硬碟與 SSD 產品,包括兩顆 Ironwolf Pro 18TB NAS 硬碟以及兩具 Ironwolf 525 1TB NAS SSD。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

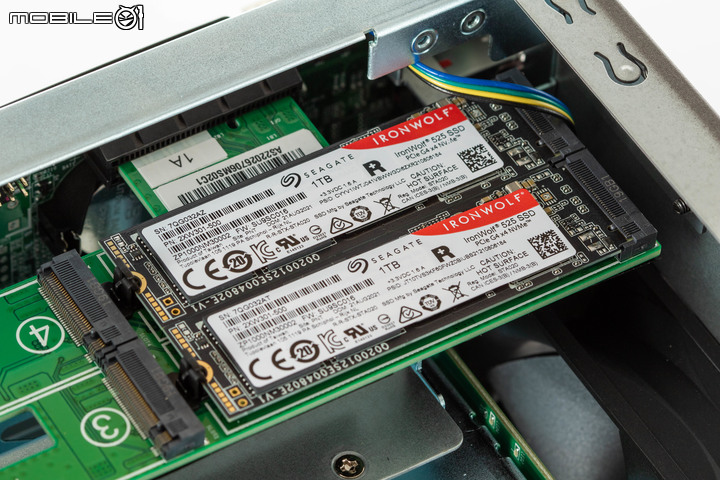

將兩具 Ironwolf 525 1TB NAS SSD 安裝在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的 M.2 安裝槽中。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

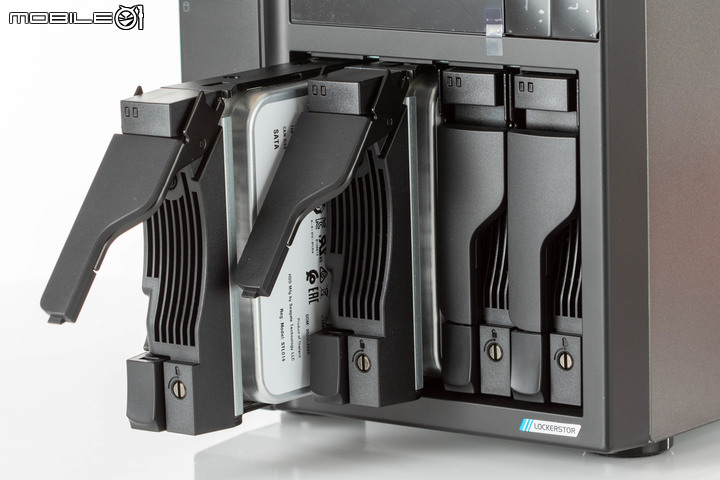

另外兩顆 Ironwolf Pro 18TB NAS 硬碟則是安裝在前方緊鄰的兩個硬碟槽。

首先進入系統安裝部分,在 PC 端的安裝程式仍然是透過『ASUSTOR Control Center』這套軟體進行,進入後便會自動搜尋區網內的 ASUSTOR 機器。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Control Center 的介面狀態,可以不用進入系統,對 NAS 進行 ADM 作業系統升級、設定網路磁碟機連線、開啟預設應用服務、電源開關等設定。

網路磁碟機
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
內建服務
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
開關機操作
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
接著就直接進入 ADM 作業系統,目前最新的版本是 4.1.0,介面維持跟先前測試 AS6604T 時同樣的設計。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ADM 的歡迎介面。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
同樣採用 icon 形式的介面,在預設值提供存取控制、資源監控、APP Central、線上說明、備份與還原、外接裝置、檔案總管、服務、偏好設定、儲存管理員、系統資訊、EZ Sync 管理員、Snapshot Center、Web Center、Dr. ASUSTOR 等功能,其中在 Web Center、Dr. ASUSTOR 這兩個部分是這次新版 ADM 中新加入的功能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

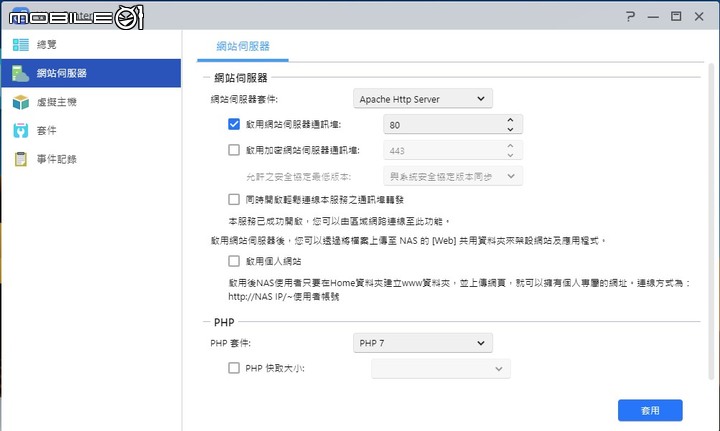

Web Center 功能主要提供在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器上架設網站或是虛擬主機服務的人,進行監控的介面,需要安裝相關的 APP 套件後才會出現相關功能,陳拔先安裝了 Apache 以及 PHP 7 兩個套件進行測試。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

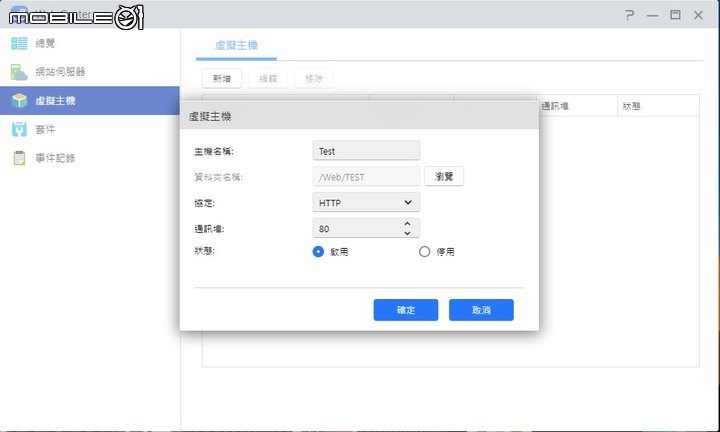

接著就可在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器進行自己網站的架設與設定,並且透過內建的通訊埠轉發功能連接到外部網路。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
也可以進行虛擬機的架設。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

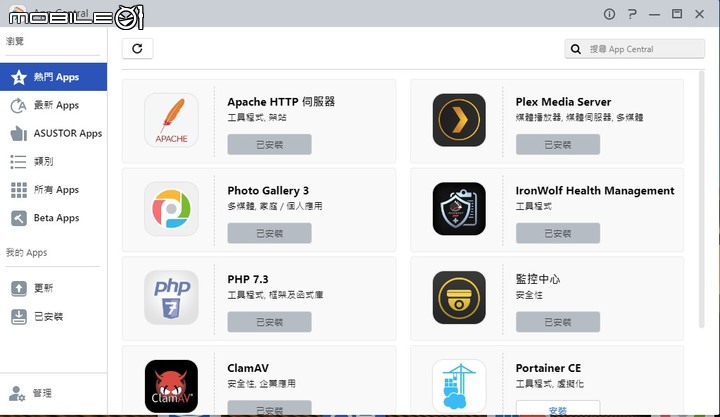

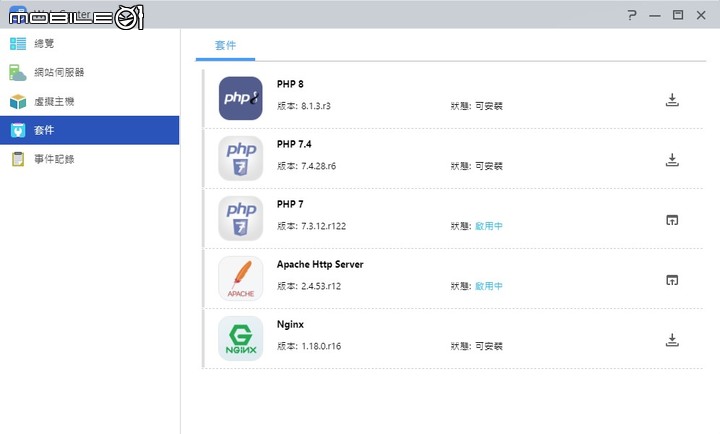

ASUSTOR 在介面內也提供了建議安裝的套件選擇,節省在 APP Central 中尋找的時間。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
也提供了簡單的事件紀錄功能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

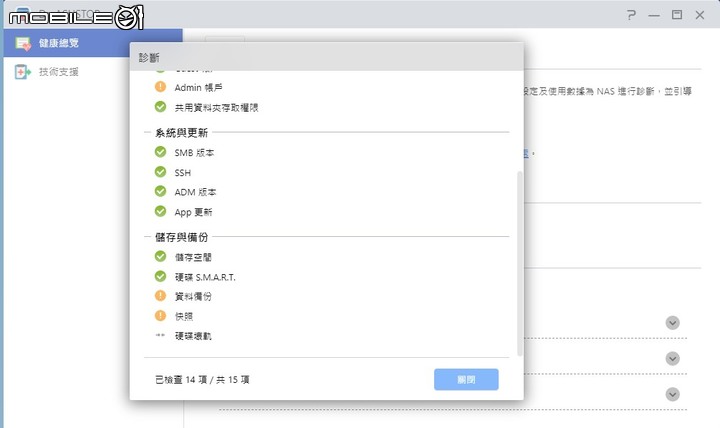

在 Dr. ASUSTOR 部分則是提供完整的系統診斷功能,包括惡意程式掃描、網路 SSH 通訊埠設定、帳戶設定、系統與更新設定、儲存與備份設定等等,在前陣子針對 NAS 的勒索病毒攻擊事件頻傳後,ASUSTOR 新導入了這項功能,可以幫助使用者發現 NAS 的潛藏弱點,算是相當不錯。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

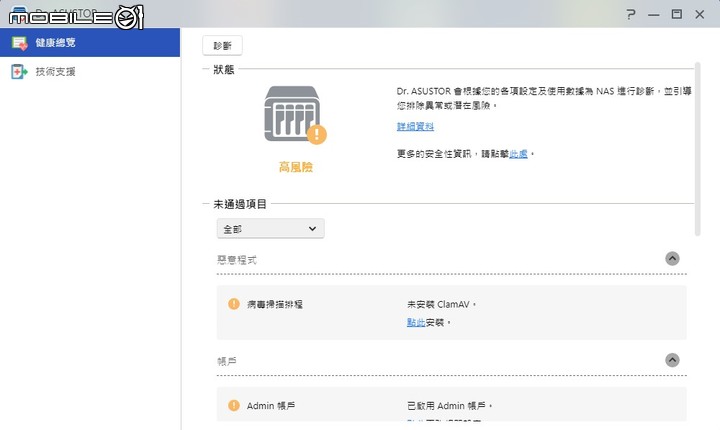

掃描後會顯示目前系統的安全狀態以及建議的處理步驟。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

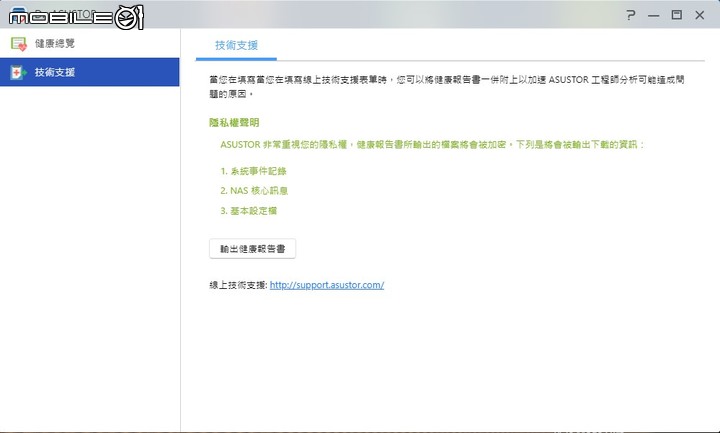

也提供技術支援的服務,可輸出具備系統事件紀錄、核心訊息以及基本設定檔的 NAS 健康報告書。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器的硬碟存取效能測試

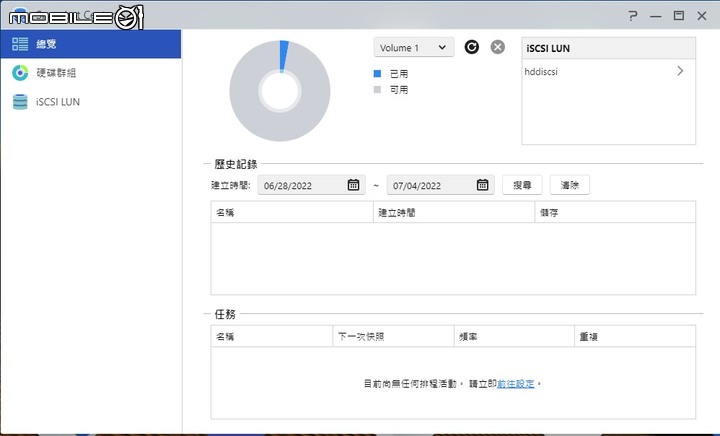

接著就來看 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的硬碟存取效能,首先進入儲存管理員介面。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

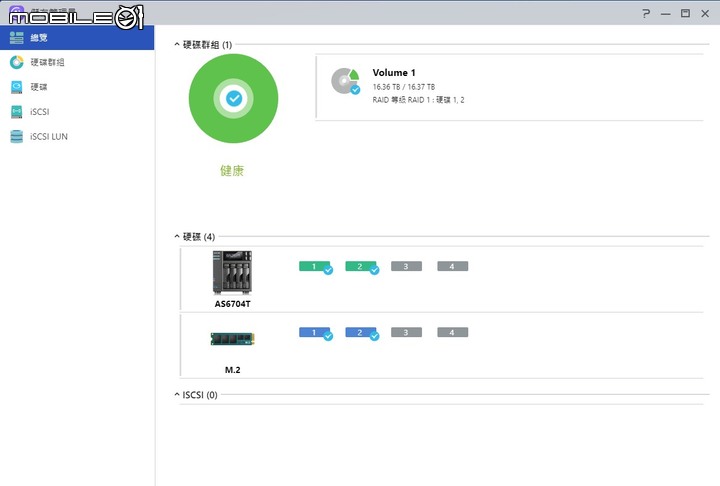

可以看到在預設設定下,ASUSTOR Lockerstor AS6704T 網路儲存伺服器先將兩顆 18TB 的 IronWolf Pro 硬碟機設定為 RAID 1 模式,在安裝完主要大部分的 APP 後,可用的容量為 16.37 TB。另外兩具 Ironwolf 525 1TB NAS SSD 則是沒有進行設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
在硬碟群組介面中則是可以建立/管理/移除硬碟群組,或是進行快照設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

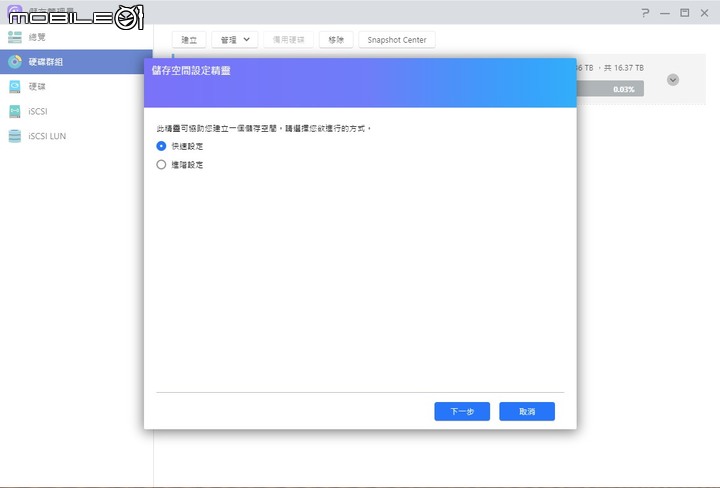

在這邊陳拔以設定 M.2 SSD 硬碟群組為例,來看 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的硬碟群組配置。ASUSTOR Lockerstor AS6704T 網路儲存伺服器在這邊提供快速與進階設定兩種選項。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

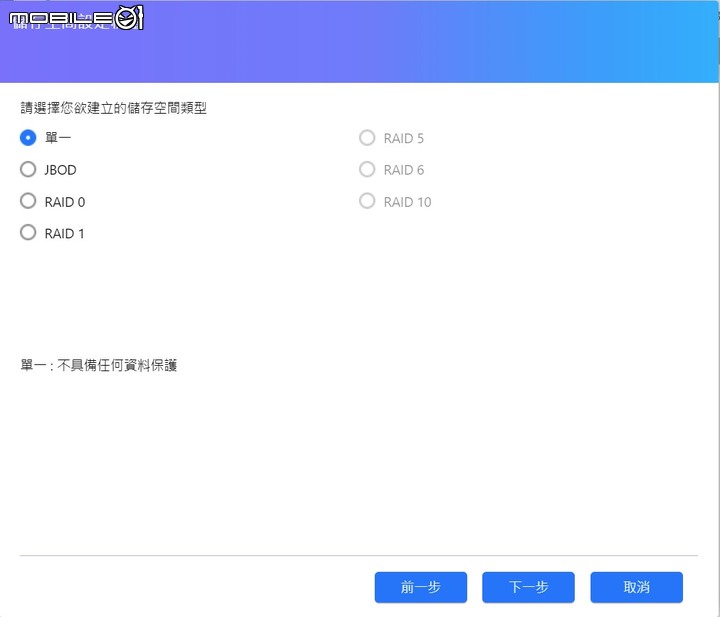

可以設定的硬碟組態,由於是四硬碟槽機種的關係,可支援單一、JBOD、RAID 0/1/5/6/10 等硬碟陣列組態,不過因為測試機上僅安裝兩顆 HDD 與兩顆 SSD,所以僅有 單一、JBOD、RAID 0/1 四種模式可以選擇,陳拔這邊先選擇將兩具 SSD 組成 RAID 0 的效能模式來測試讀寫效能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

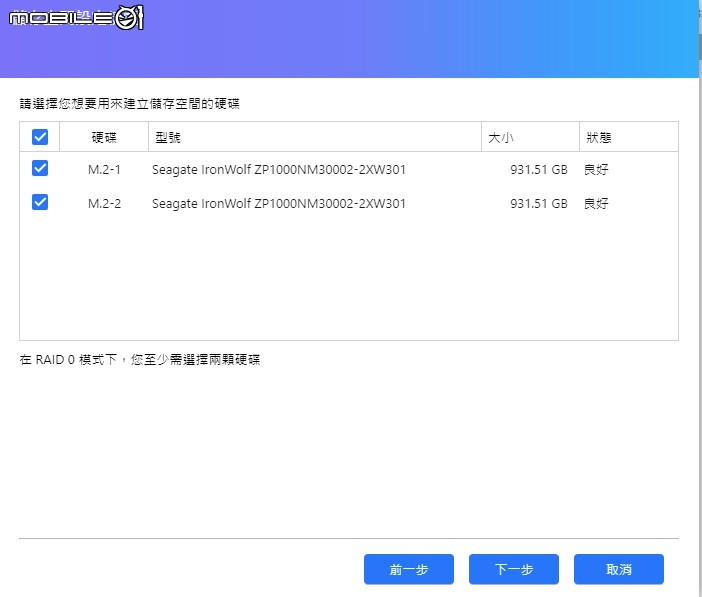

選擇兩具 SSD 加入 RAID 0。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

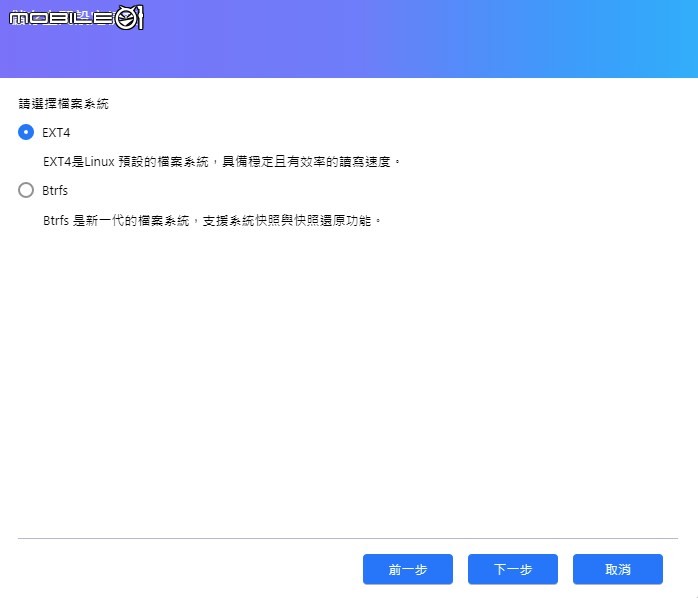

檔案系統支援 EXT4 與 Btrfs 兩種,就看個人的需求選擇。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
設定進行最後一次確認後就可完成。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

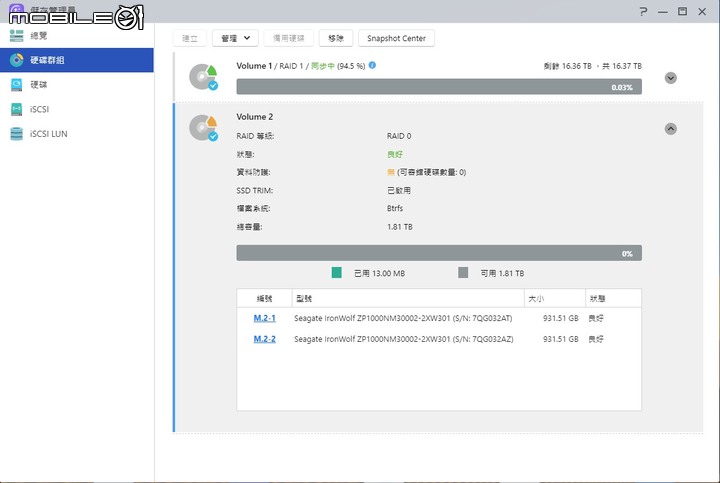

接著就可以在硬碟群組中看到群組的設定以及硬碟資訊。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

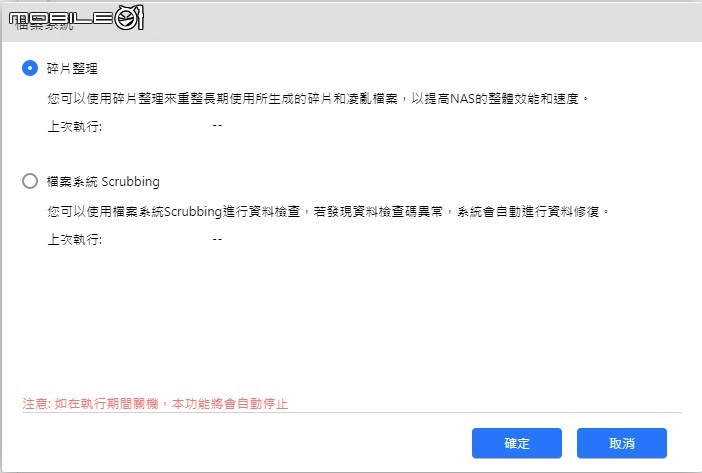

另外 ASUSTOR Lockerstor AS6704T 網路儲存伺服器也提供了硬碟群組最佳化的功能,提供包括碎片整理以及檔案系統 Scrubbing 檢查等功能。

而 M.2 SSD 也可用來作為傳統硬碟的快取之用,設定的方式也是在硬碟群組的頁面中進行設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

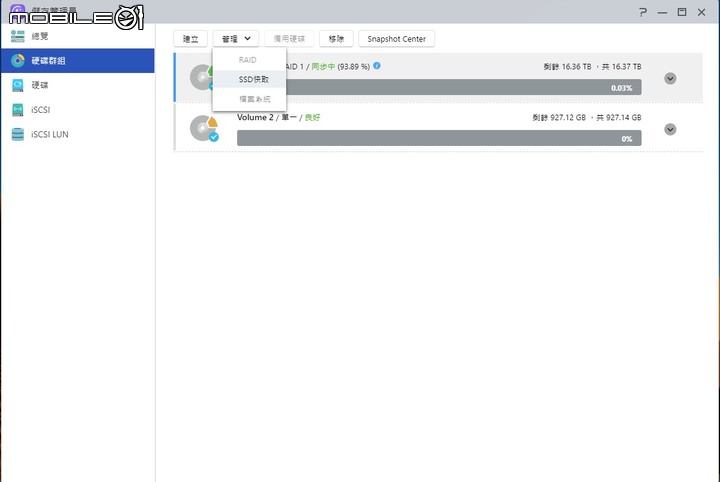

在『管理』的下拉選單中選擇『SSD 快取』的功能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

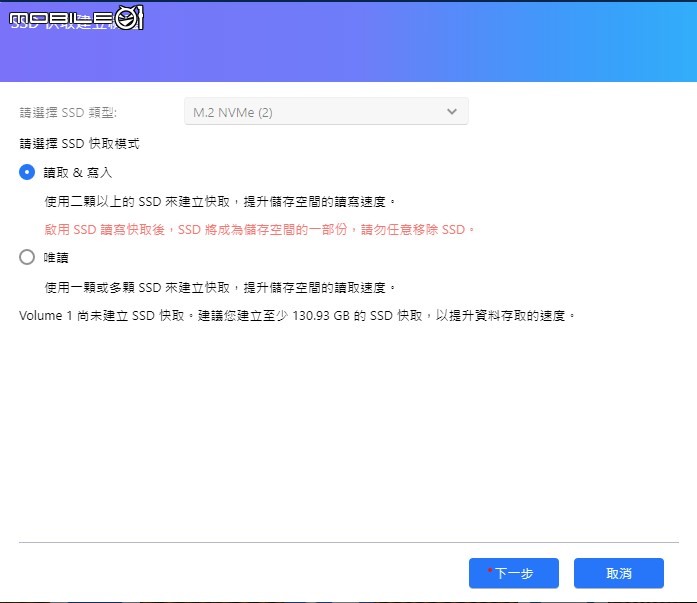

選擇 SSD 的快取模式,如果兩顆以上的 SSD 就能使用讀取/寫入均具備的快取設定,但若是只有一顆的話,就僅能使用唯讀模式。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
可以設定 SSD 中用於作為快取的容量比例。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

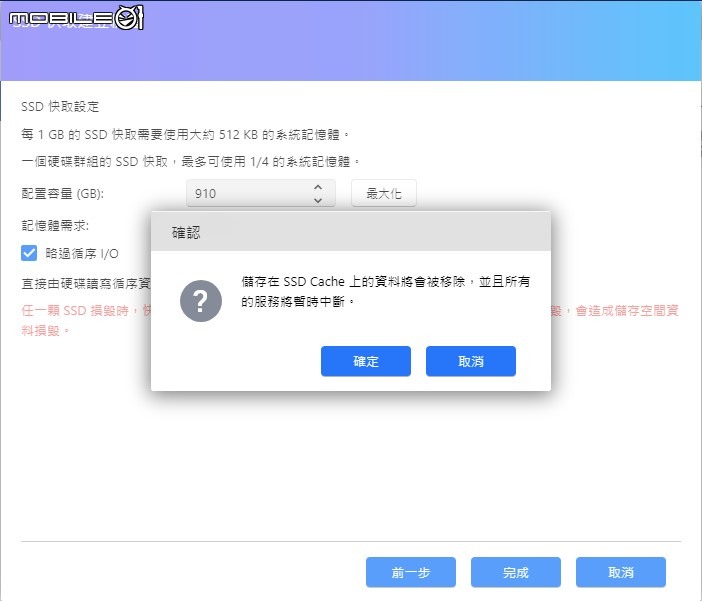

當然作為快取設定時,原本內部的 SSD 資料將會消失。

在資料存取的效能部分,陳拔先分別針對安裝的 HDD 以及 SSD 效能測試,兩顆 Ironwolf Pro 18TB NAS 硬碟採用具有備份機制的 RAID 1 配置,而兩具 Ironwolf 525 1TB NAS SSD 則是以存取效能與容量為優先的 RAID 0 設定,來模擬一般使用者 SSD 用於經常性存取、HDD 用於長時間資料儲存的設定方式。

在測試的連線設定上,陳拔將 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的 2.5 Gbps 網路連接埠連接 ASUSTOR ASW205T 2.5 Gbps Hub,電腦端則是以 Intel Dragon Caynon 主機(請見:Intel NUC 12 Extreme Dragon Canyon 開箱 在小巧體積內具備頂尖效能配置)的 Marvell FastLinQ Edge 10 Gbps 有線網卡進行連接,不過因為 Hub 端僅有 2.5 Gbps 的規格,就無法測試 Link Aggregation 鏈路聚合功能。

首先進行 ASUSTOR Lockerstor AS6704T 網路儲存伺服器中的 M.2 SSD 效能測試,分別以 NAS Performance Tester 以及 iSCCI 硬碟掛載的方式進行測試,結果如下:

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

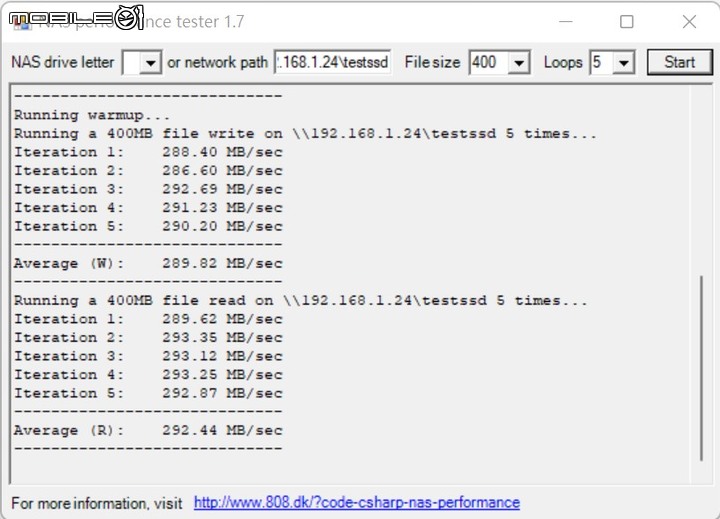

在 NAS Performace Tester 的測試數字中, SSD RAID 0 組態在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器測試表現為寫入 289.82 MB/s讀取 292.44 MB/s

而在以 iSCSI Lun 掛載的設定下,於 Windows 內為本機硬碟,利用 Crystal DiskMark 所測的數據如下:

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

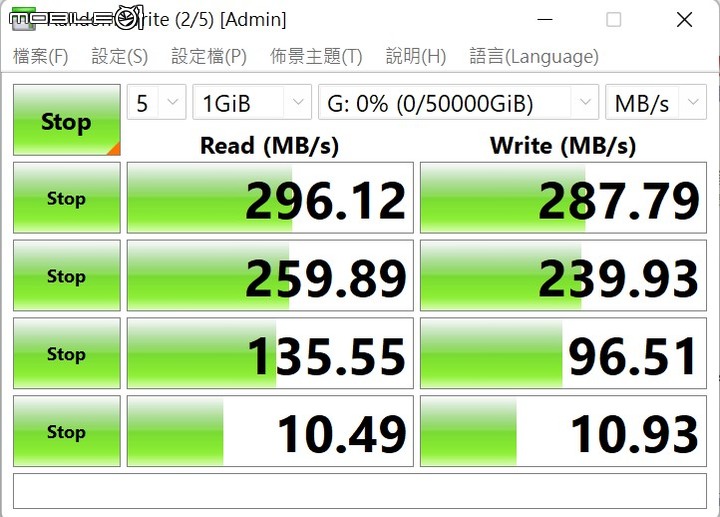

ASUSTOR Lockerstor AS6704T 網路儲存伺服器在 SSD RAID 0 組態下的測試成績為循序讀取 296.12 MB/s,寫入 287.79 MB/s。這部分相當接近於 2.5 Gbps 網路連接埠的連線速率上限(約 312 MB/s 左右)。

另外在 HDD 硬碟的讀寫速度測試部分,也用同樣的方法進行,以下是測試結果:

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

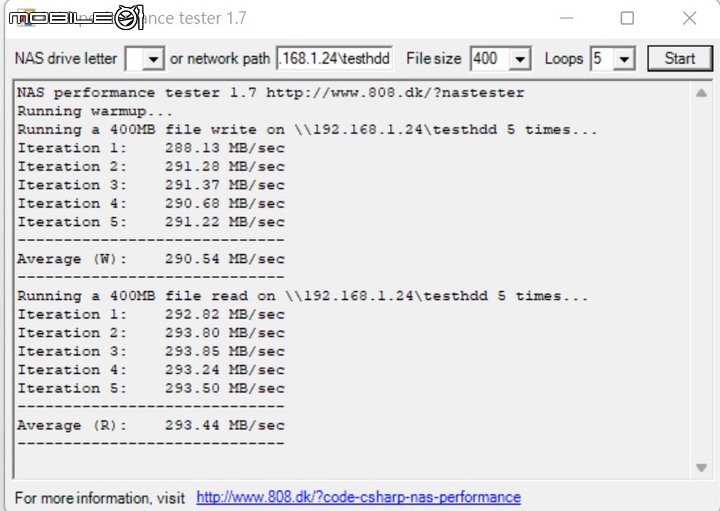

在 NAS Performace Tester 的測試數字中, HDD RAID 1 組態在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器測試表現為寫入 290.54 MB/s讀取 293.44 MB/s

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Lockerstor AS6704T 網路儲存伺服器在 HDD RAID 1 組態下的測試成績為循序讀取 296.02 MB/s,寫入 251.06 MB/s。結果跟採用 SSD 的配置結果相當接近,整體的讀寫效能瓶頸還是在網路連接埠的頻寬部分。

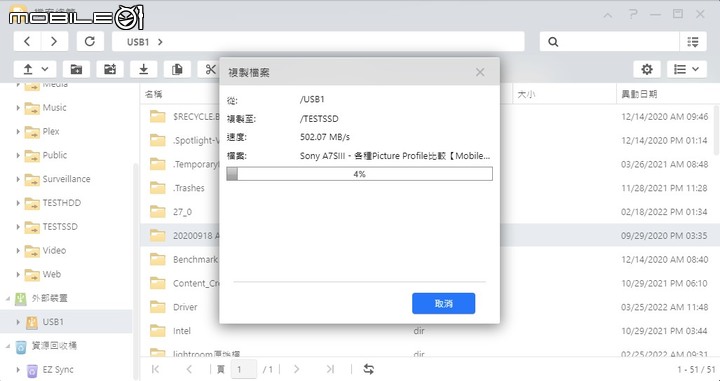

而現在很多人購買 NAS,其中之一就是為了要儲存/編輯日常或是工作所需拍攝的影片,甚至在很多人會直接將影片素材存在 NAS 中,直接以網路連線進行存取素材與編輯,所以陳拔也透過評估 Adobe Premiere Pro 影片剪輯軟體效能的 PugetBench 外掛,將素材分別放在本機/ASUSTOR Lockerstor AS6704T 網路儲存伺服器上進行測試,來看看會有甚麼差別:

素材放本機 SSD
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
素材放 NAS SSD
ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置


可以看到在同樣的素材、效能硬體下,放在將素材放在 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的 SSD 裡,跟將測試素材放在主機內部 SSD,兩者的表現差異大約在 9% 左右,其實並不算多,如果素材流量不大的話,其實可以將影片素材放在 NAS 中直接編輯,節省一些本機儲存空間,若是有多人協作的話,也相當方便。

從上面的測試中可以看出主要存取效能還是卡在 2.5 Gbps 的網路存取瓶頸,如果說將 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的 Link Aggregation 鏈路聚合功能開啟的話,可能效能還會再好一點,但就必須要搭配 10 GbE 等級的路由或是分享器來使用了。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器設定與應用功能


至於在其他應用功能部分,ASUSTOR Lockerstor AS6704T 網路儲存伺服器上的 ADM(ASUSTOR Data Master)作業系統,在升級到 4.0 版本後,加入了使用者期待的一些基本功能,像是外接儲存媒體可直接支援 exFAT 檔案格式,提供 ClamAV 病毒掃描功能等等,以下是大致的基礎功能介紹,使用者也可依照自己的需求,在『App Central』中安裝自己想要的功能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

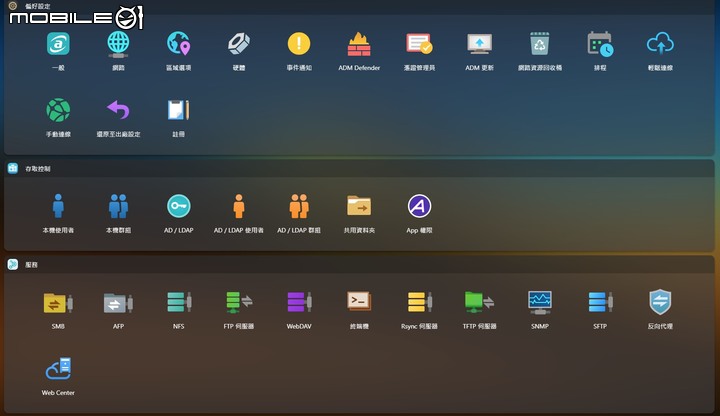

ADM 4.1.0 版本的控制台頁面,採用展開的方式方便使用者找到想要的功能設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
不過一點進去就會跳回舊款的分頁設定頁面,在『偏好設定』的部分提供包括一般、網路、區域選項、硬體、事件通知、ADM Defender、憑證管理員、ADM 更新、網路資源回收桶、排程、輕鬆連線(需要 ASUSTOR ID)、手動連線(需要 ASUSTOR ID)、還原至出廠設定、註冊等基礎的 NAS 機設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
『存取控制』則是針對使用者與群組進行設定,支援 AD 與 LADP 等協定,也可設定共用資料夾以及 APP 的存取權限。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

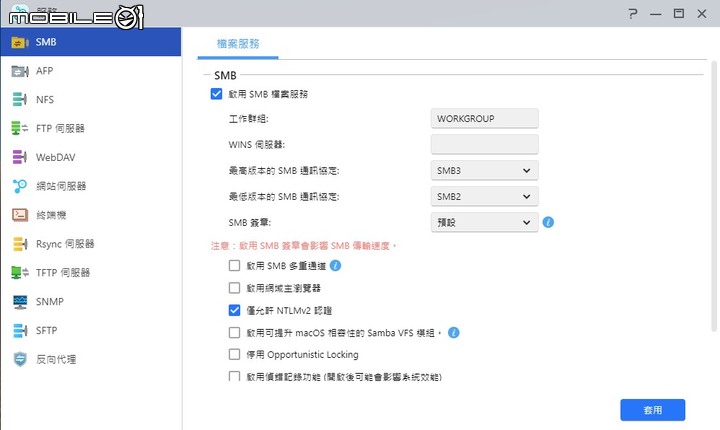

『服務』部分則是提供 NAS 機最基本的網路儲存服務功能,ASUSTOR Lockerstor AS6704T 網路儲存伺服器提供了包括 SMB、AFP、NFS 網路檔案服務、FTP 伺服器、WebADV 服務、網站伺服器、終端機管理模式、Rsync 伺服器、TFTP 伺服器、SNMP 服務、SFTP 服務以及反向代理等設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
『資源監控』頁面則是提供目前 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的運作狀態,包括處理器、記憶體、網路、硬碟以及 iSCSI 介面的負載狀況,以及各應用程式所占用的系統資源、儲存空間容量等,並且也可在偏好設定中設定警示通知門檻。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
『APP Central』功能中則是提供相當多的外掛 APP 可供安裝,使用者可依照自己的需求安裝包括 Plex Media Server 多媒體伺服器、Photo Gallery 3 相片服務等,也可以安裝 Apache Http 伺服器與 PHP 來架設網頁,或是安裝監控中心程式來搭配網路攝影機,進行居家環境的紀錄等等,APP 應用的種類比起前一年來說算是增加不少。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

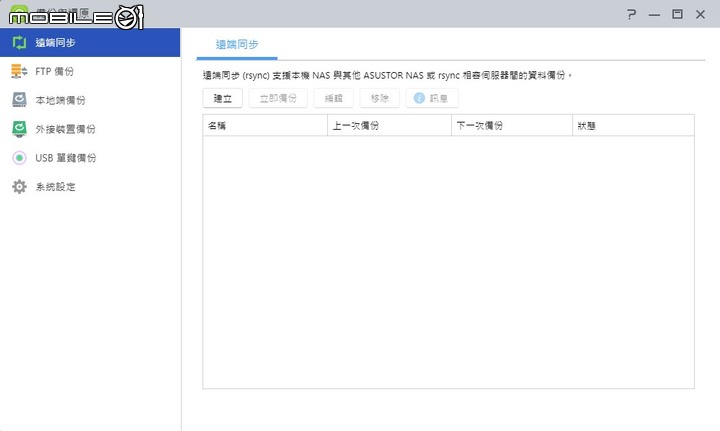

『備份與還原』部分則是可以進行遠端同步(與其他 NAS 進行相互備份)、FTP 備份、本地端備份、外接裝置備份、USB 單鍵備份等,也可以備份/匯入本機的系統設定檔。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

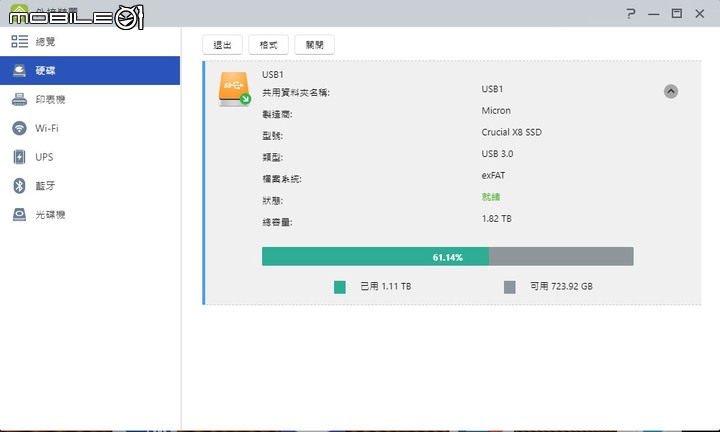

在『外接裝置』部分則是可以針對連接 USB 3.2 Gen 2 Type-A 連接埠的裝置進行設定,包括外接硬碟、印表機、無線網卡、UPS 不斷電系統、藍牙 Dongle、光碟機等(詳細的支援周邊還是要參考華芸本身的說明),在這個版本的 ADM 中不用額外花費就能夠提供 exFAT 檔案格式外接儲存裝置的支援了(終於...)。

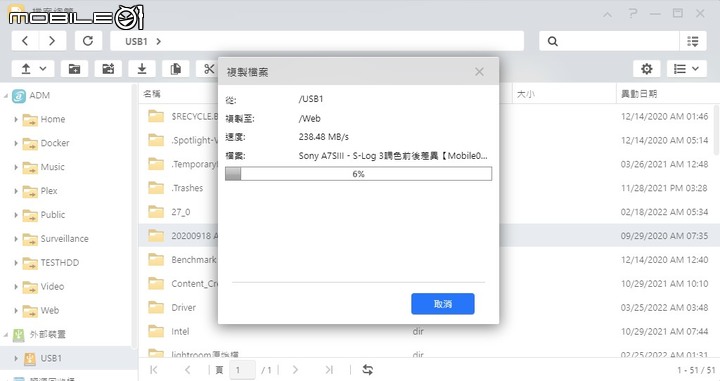

陳拔也用自己的美光 Crucial X8 外接 SSD 測試 ASUSTOR Lockerstor AS6704T 網路儲存伺服器 USB 3.2 Gen 2 Type-A 連接埠的實際傳輸速度,以 ADM 內的檔案總管進行將外接 SSD 內的影片傳到 NAS 內部硬碟儲存空間,速度如下:

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
傳輸速度大約為 240 MB/s 左右,看來這部分仍卡在硬碟的傳輸速度上,並沒有發揮 USB 3.2 Gen 2 Type-A 連接埠的全速。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
如果是拷貝到 M.2 SSD 上的話,速度就提升到 500MB/s 左右的水準。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
『檔案總管』部分則是可針對內部儲存的檔案/資料夾進行管理。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
『儲存管理員』則是可針對 ASUSTOR Lockerstor AS6704T 網路儲存伺服器內部安裝的硬碟/SSD 進行硬碟群組/iSCSI/iSCSI Lun 部分的管理設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
可以監控目前硬碟的健康狀態,並且支援 Seagate 的 IronWolf 健康管理功能。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

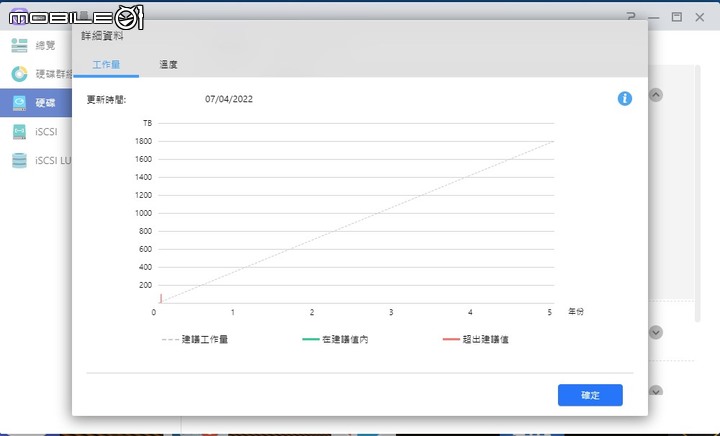

可以看出硬碟的工作量以及工作溫度。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

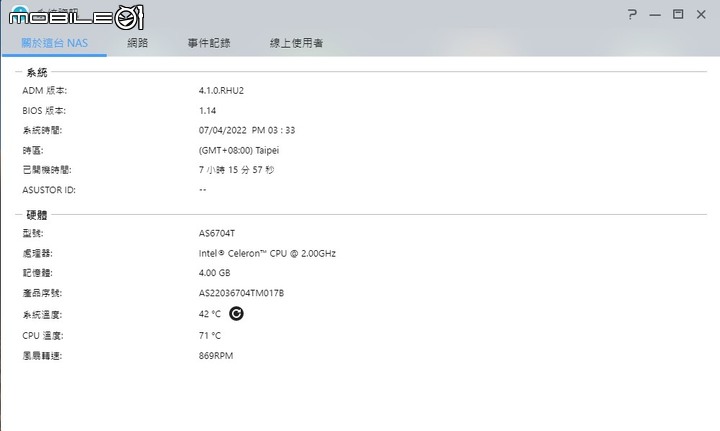

系統資訊部分則是記錄這台 NAS 所搭載的硬體規格、網路設定、事件以及線上使用者等資訊。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

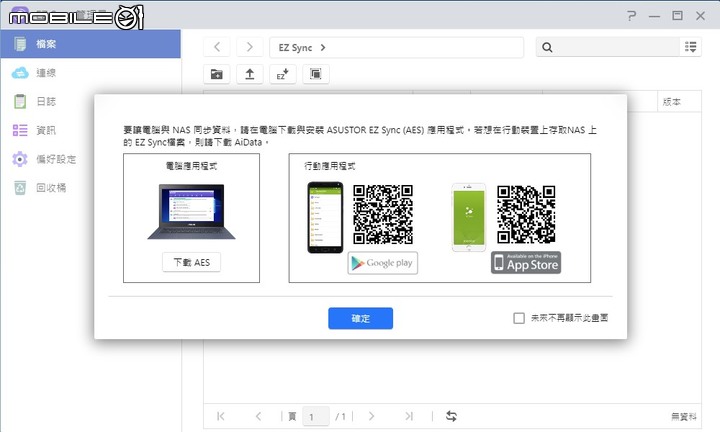

另外也可透過 EZ Sync 管理員,讓電腦/手機對 ASUSTOR Lockerstor AS6704T 網路儲存伺服進行快速存取與備份。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
Snapshot Center 快照中心的部分則是可以針對硬碟群組或是 iSCSI Lun 進行快照備份設定。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器影片串流播放效能


另外在目前家中很常用影片串流播放效能部分,陳拔利用先前 01 同事測試相機的測試影片,以 App Central 推薦的 Plex 播放器來進行播放,於 4K H.264 格式播放的部分相當流暢,但在 H.265(HEVC)影片播放的流暢度與支援性部分,實際上仍要視軟體的支援程度而定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
在 4K 解析度、 H.264 格式影片部分,直接以網路串流的方式播放,速度相當流暢。

至於在其他附加功能部份,使用者可以依照需求在 APP Central 中自行下載安裝,不過這部分實在是功能太多了,加上不是內建功能,所以陳拔就先略過,在這邊先跟大家說聲抱歉。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器 ASUSTOR Portal 介面


而 ASUSTOR Lockerstor 系列的一大特色就是內建了 HDMI 2.0b 連接埠,可以直接連接螢幕/電腦進行操作,這時主要透過『ASUSTOR Portal』進行,使用者可透過 USB 連接埠接上滑鼠/鍵盤後,就可不透過電腦對 ASUSTOR Lockerstor AS6704T 網路儲存伺服器進行獨立操作。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

ASUSTOR Portal 的介面,採用更大型的圖示方便操作,但是功能新增的部分則是要回到 ADM 中利用 App Central 下載支援 ASUSTOR Portal 的應用程式,安裝完畢後才會顯示在這上面,沒辦法直接在 ASUSTOR Portal 進行選擇跟安裝。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

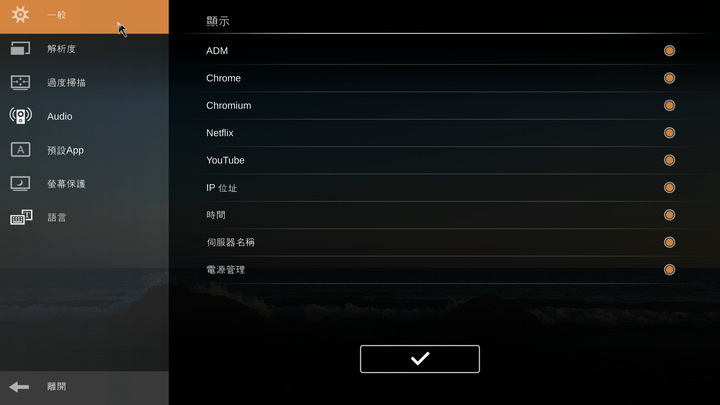

ASUSTOR Portal 的設定介面,可以針對螢幕解析度、聲音、預設 APP、螢幕保護、顯示語言等部分進行設定。

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置

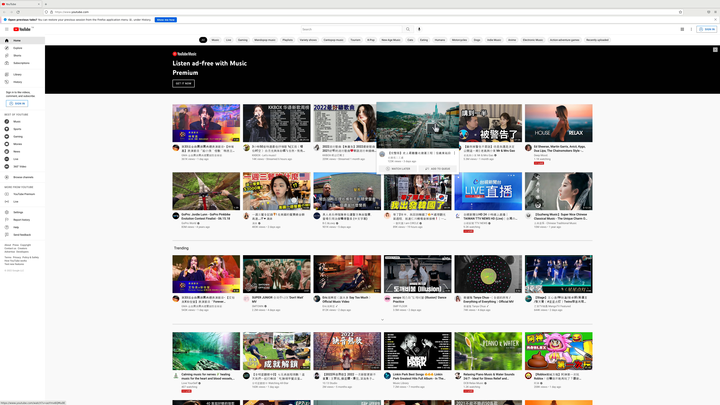

不過進入 APP 後,仍是為利用瀏覽器開啟網頁的形式,並非以獨立的 APP 執行,這點讓陳拔有點失望。

ASUSTOR Lockerstor AS6704T 網路儲存伺服器試用心得


ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR Lockerstor AS6704T 網路儲存伺服器。

就陳拔這陣子試用的結果來看,這次 ASUSTOR Lockerstor AS6704T 網路儲存伺服器雖然在外型上維持跟 AS6604T 同樣的設計,但是在內部配置、擴充性、軟體機能上都有不小的升級,雖說整體 APP 的擴充功能部分仍然沒有像是友商那樣豐富,但身為 NAS 該有的備份/儲存機能也都不缺,加上領先的雙 2.5 Gbps 有線連接埠設計,讓 ASUSTOR Lockerstor AS6704T 網路儲存伺服器在存取效能上的確提升不少,對於想要將 NAS 作為外接大容量儲存,或是需要多人協作/共享檔案的小型工作室,ASUSTOR Lockerstor AS6704T 網路儲存伺服器的確能增加不少工作上的效率。

▌回文抽獎


活動辦法:在本文下方留下對於 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的看法與建議,留言完成後即獲得抽獎資格,但複製貼上別人的回覆內容會直接喪失抽獎資格,請務必發表自己的看法,回文抽獎贈品為 ASUSTOR AS-U2.5G2 USB 2.5 Gbps 網路轉換器,共 2 個得獎名額。本活動截止時間至 2022 年 7 月 12 日 23:59 止,之後會抽出得獎者在本篇文章內文更新得獎名單,敬請板友們把握時機參加!

ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置
ASUSTOR AS-U2.5G2 USB 2.5 Gbps 網路轉換器。
◆獲獎名單暨抽獎影片公佈:
◆獲獎名單(站內ID):
得獎順序 會員名稱
ASUSTOR AS-U2.5G2 USB 2.5 Gbps 網路轉換器 cons
ASUSTOR AS-U2.5G2 USB 2.5 Gbps 網路轉換器 [email protected]

◆抽獎實況影片:
陳拔的粉絲團:https://www.facebook.com/ChenPaGadget
2022-07-05 9:20 發佈
新產品功能越來越強大了,自己有AS6302T,希望ASUSTOR對AP的支援度(EZ-Router)可以更多點....
我是模範生

EZ-router自動設定有的卡在其他品牌的路由器限制住不給NAS去設定.畢竟不是同一家品牌,連到路由器手動設定一下就可以

2022-07-05 14:36
ASUSTOR Lockerstor AS6704T 網路儲存伺服器
四組SSD插槽可以運用感覺都可以應付目前需要用到的空間蠻不錯的
用過舊機種的ASUSTOR,現在的系統看來更佳好用了,4硬碟槽的NAS真的最符合個人及家庭使用。
當初比較很久最後還是選擇群暉的NAS,但是那個硬體規格真的是小氣
這樣看起來華芸真的好多了
陳拔 wrote:
在本文下方留下對於 ASUSTOR Lockerstor AS6704T 網路儲存伺服器的看法與建議,留言完成後即獲得抽獎資格,


好像沒有內鍵無線網卡,這一點有點可惜
我是模範生

不需要內建,直接拉線到無線基地台就搞定

2022-07-05 14:31
NAS當然選穩定支援度高的
硬體在高級
還是會卡在設計

不過有創新還是值得稱讚
陳拔 wrote:
ASUSTOR Lockerstor...(恕刪)

ASUSTOR Lockerstor AS6704T 網路儲存伺服器整體功能不錯 可以裝4個SSD
2.5G網路速度限制
ASUSTOR Lockerstor AS6704T 網路儲存伺服器,硬體規格部分相較於其他廠牌真的是不錯了,無論是提供兩組 2.5 Gbps 的 RJ-45 網路連接埠,還有預留一個擴充埠的預留開口,提供給使用者將 M.2 SSD 擴充卡換裝成 10 GbE PCIe 網卡時使用。

不過系統部分希望還是能夠再加強一點,這樣就真的沒啥好講了!
功能不錯,
只是一般玩家應該需求不大,
要的話應該還是有大量圖片影片者較有需求.
  • 7
評分
複製連結
請輸入您要前往的頁數(1 ~ 7)
Mobile01提醒您
您目前瀏覽的是行動版網頁
是否切換到電腦版網頁呢?
' + '
