▼影片中加上電阻後(上)與加上電阻前(下)的時脈波形，可以看到加上電阻後的電壓準位已經拉高
原本故障情形：系統原本正常使用，突然無法連線，電源藍燈與STATUS綠燈恆亮，硬碟指示燈全部一起閃綠燈
強制重開機後故障情形：電源閃藍燈，ALERT閃橘燈，STATUS燈不亮，硬碟沒有啟動(Spin-up)，一直維持這狀態
▼故障的DS1815+，清潔灰塵後開始拆機

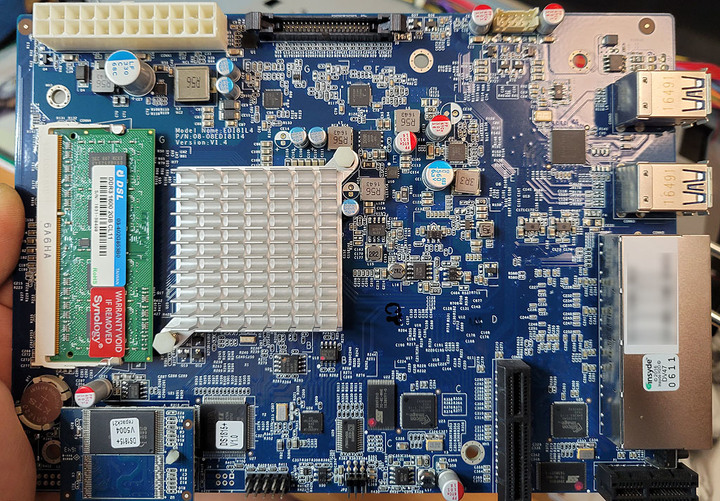

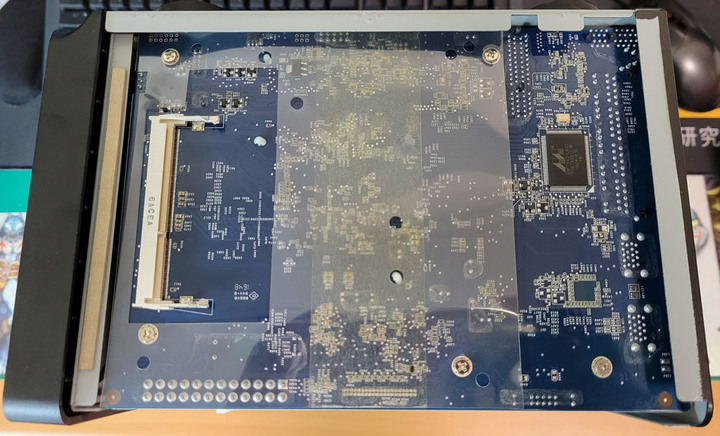

▼一陣拆卸後，取出主機板

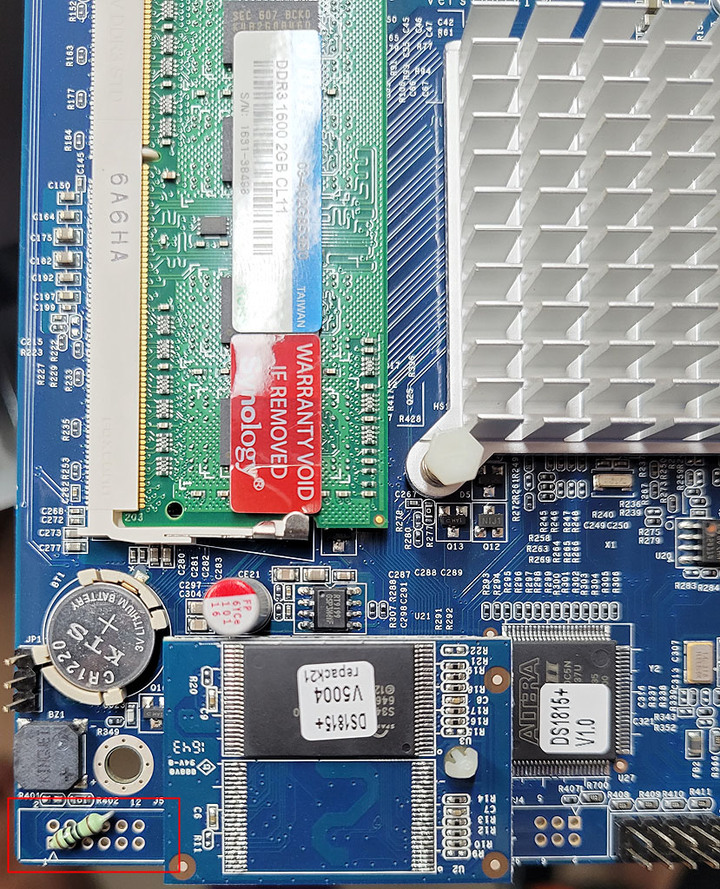

▼直接鎖定位於主機板角落處的J5焊點(紅框處)，在pin1及pin6之間加上100歐姆電阻

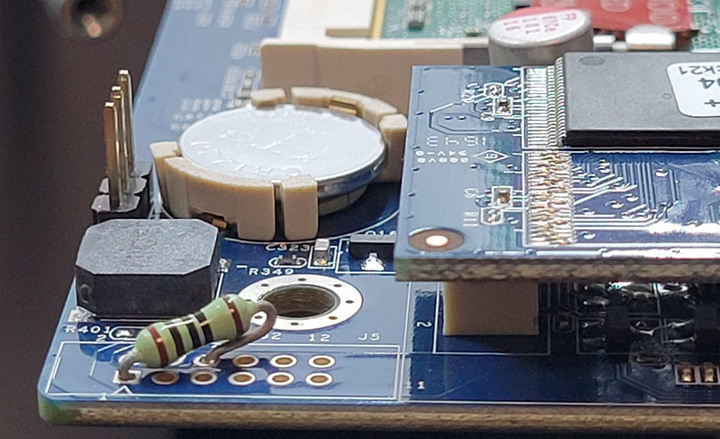

▼J5焊點pin1及pin6之間100歐姆電阻近照

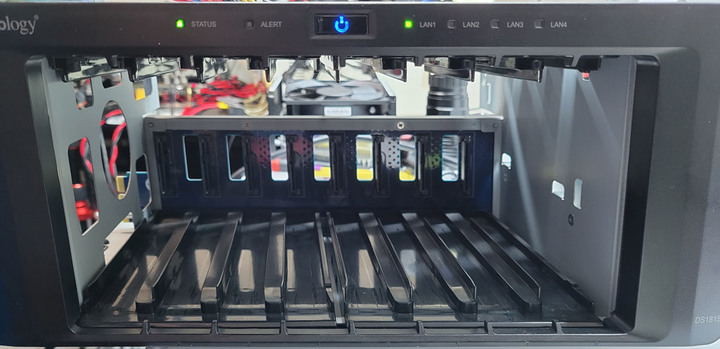

▼重新組裝回去，剛開機時藍燈閃爍，但已經不會亮ALERT橘燈了，約30秒後，藍燈恆亮，同時系統發出嗶聲，STATUS燈及網路燈綠燈閃爍

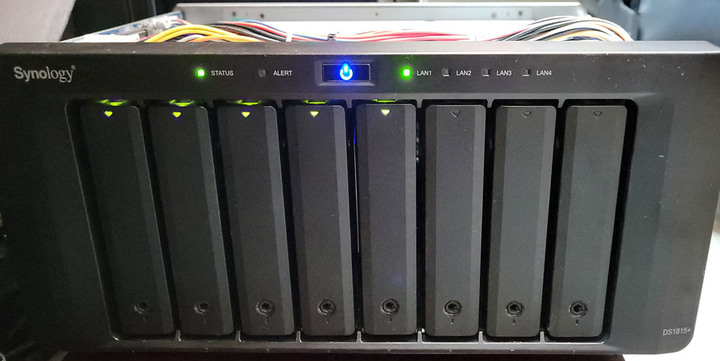

▼關機，將硬碟裝入，再次開機後可以聽到硬碟主軸啟動(Spin-up)的聲音，過30秒後藍燈恆亮，系統發出嗶聲，這時STATUS燈綠燈恆亮，只剩網路燈綠燈閃爍

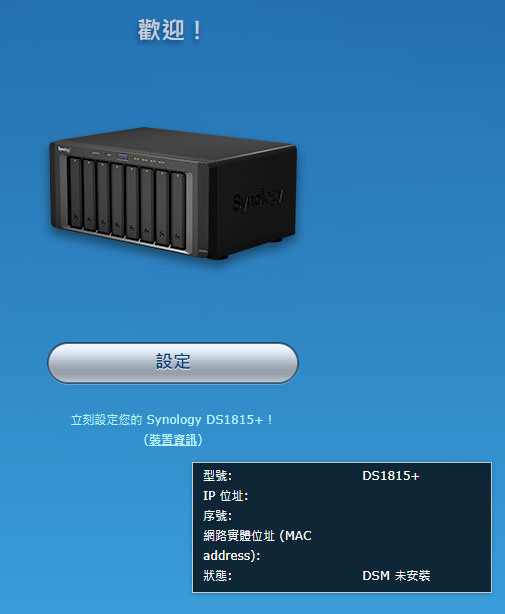

▼瀏覽器已經可以連到DS1815+，因為插入的是空白硬碟，未安裝DSM，所以設定重新來過

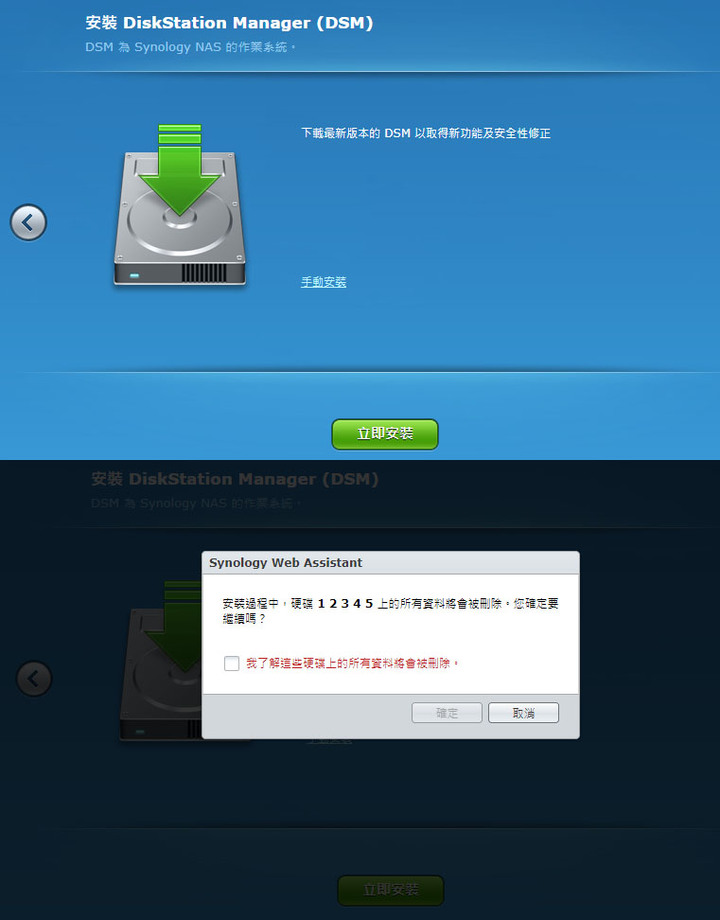

▼安裝DSM，提醒使用者硬碟資料將會被清除，勾選紅字”我了解這些硬碟上的所有資料將會被刪除”方框後才可按下確定繼續安裝

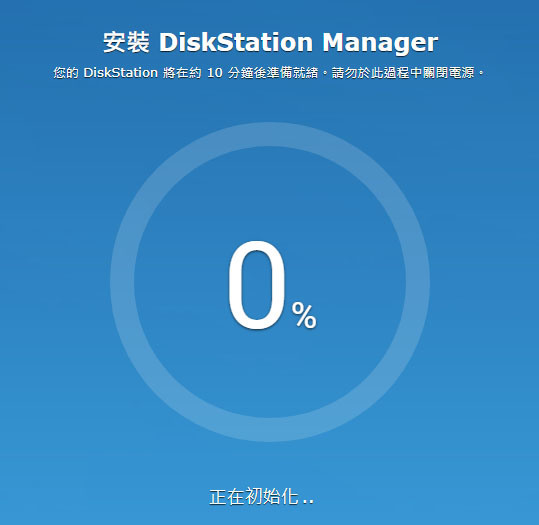

▼開始跑DSM安裝進度

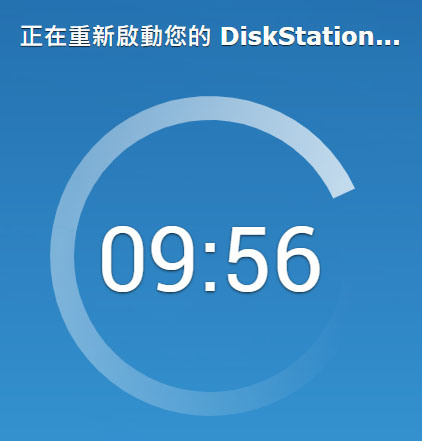

▼跑完DSM安裝以後就進行重新啟動

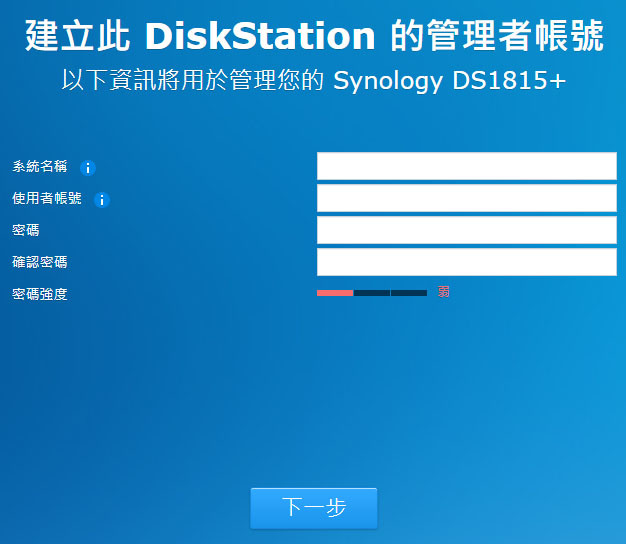

▼重新啟動完成後就是開始管理者帳號密碼設定等初次使用步驟

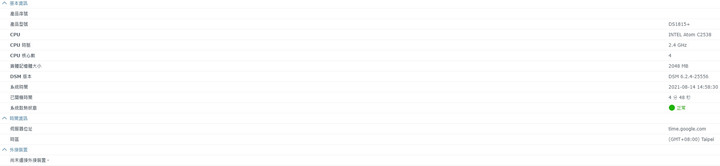

▼DS1815+系統資訊內容

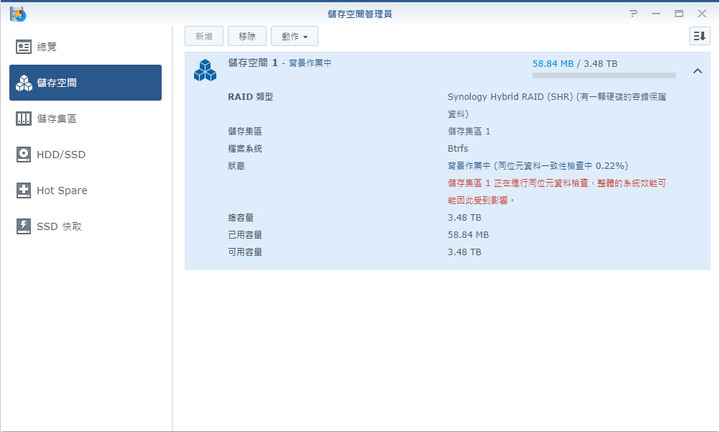

▼開始進行儲存空間初始化，順便可以觀察一下系統是否可持續運作
心得：
Intel Atom C2000的LPC瑕疵事件，影響了不少使用該款處理器的設備，不只Synology，CISCO部分使用該處理器的網路設備也中箭落馬。Synology當時雖有提出延長保固專案，但對於過延長保固期才故障的設備，維修要花上一筆錢，不維修的話，因為NAS硬碟會採用陣列組合，無法連接在一般電腦及Windows作業系統上存取資料，所以假使要存取硬碟資料的話，還是要重新購買同廠牌同硬碟槽數的NAS，連接所有硬碟讓資料可以繼續正常存取，同樣要花上一筆更多的錢。不過錢花下去，機子性能升級，資料存取可以更快一些，心情有稍稍釋懷了一些
另外這種維修手法無法確定能讓機器撐多久，有些撐過一段時間以後仍發生不開機故障。從第一張圖可得知，經過電阻上拉後雖然電壓準位有到，但波形並不是正常方波，可能過一段時間後仍會因信號問題產生故障，而時脈產生器是在CPU內部，只能透過更換修改過後的CPU來恢復運作，不過Intel Atom C2000這類單顆晶片SoC都是直接焊在主機板上，更換又要費好一陣功夫。後續會告知朋友風險，並詢問是否要讓這部DS1815+再加入儲存行列
報告完畢，謝謝收看
