本來想要買16埠做LACP鏈路聚合,
可是DS1515+ 4埠 + TS-673 4埠就用掉8埠,買16埠實在太少了,
在沒屋頂搜尋時出現一台便宜的二手DLINK 24埠交換器,
24埠1G RJ45跟2埠1G光纖及2埠10G光纖,
價格比有LACP功能的16埠新品便宜許多,
就給它買下去,花了2張半小朋友XD,
計畫將DS1515+ 4埠做 LACP,
再買張便宜的10G卡給TS-673 跑10G,
非常符合我的貧窮預算,
以下是設定的紀錄 XD,

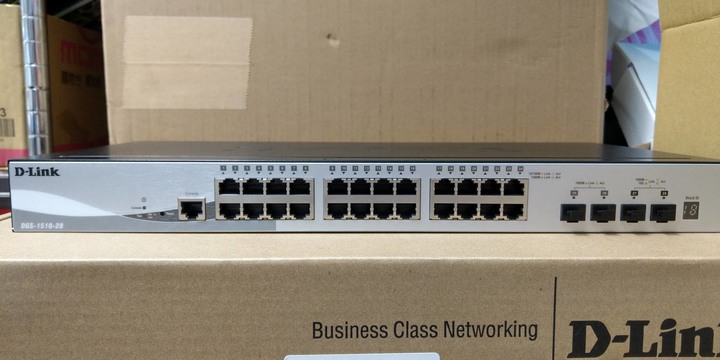

1.開箱
狀況還不錯,配件齊全,

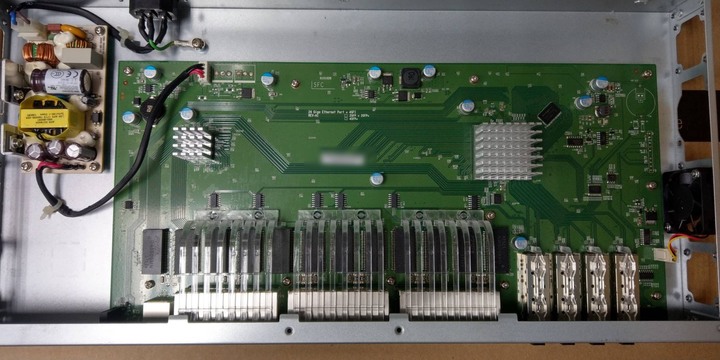

2.拆機
機器裡面還滿乾淨的,

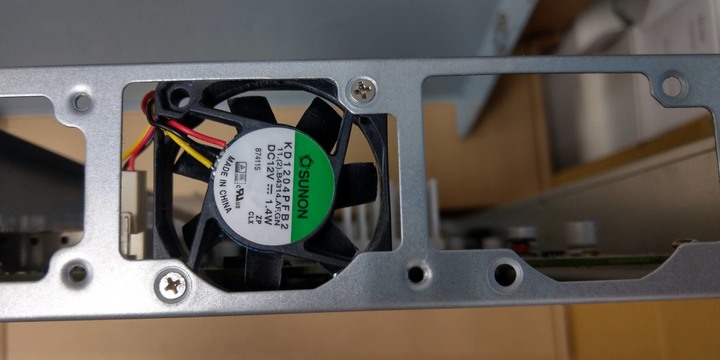

風扇可以換,

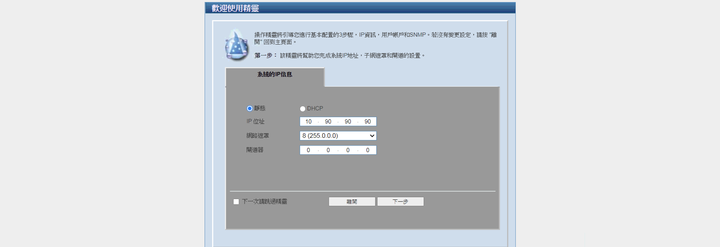

3.登入
預設ip 10.90.90.90 帳號密碼 admin/admin,
改成自己的內網的IP,
4.中文介面
這台有L3功能,還可以堆疊,
有點嚇到我了!!!

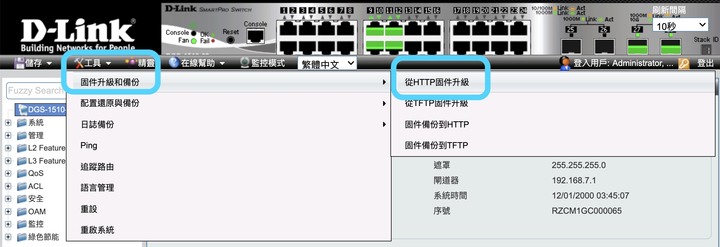

5.更新韌體
小弟習慣更新到最新韌體再做其它設定,

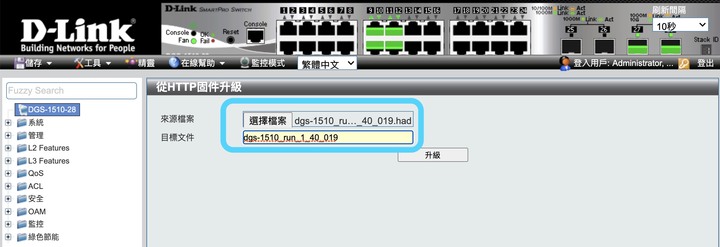

這台最新的韌體是dgs-1510_run_1_40_019.zip
目標文件要給個名稱,用下載的韌體檔名來當此文件名稱,

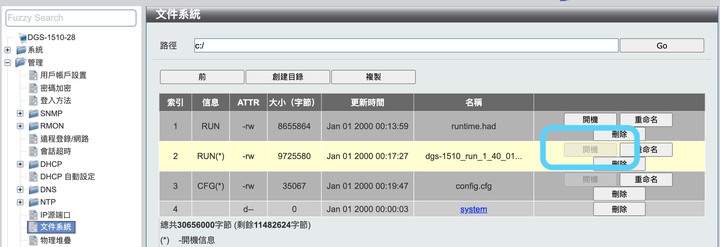

再到"管理"裡的"文件系統"指定此韌體檔開機,重新開機此機器即可,
6.SYNOLOGY LACP 設定
要先設定SYNOLOGY再設定DLINK,不然會設定失敗!!!
設定SYNOLOGY LACP在"套用中"時,"即刻"去設定DLINK的LACP才能成功,
記得DLINK的LACP要設定為ACTIVE模式,

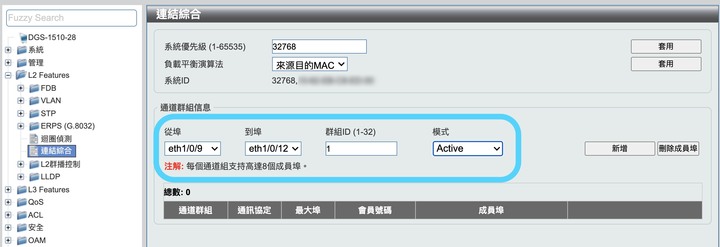

DLINK新增LACP後的頁面,

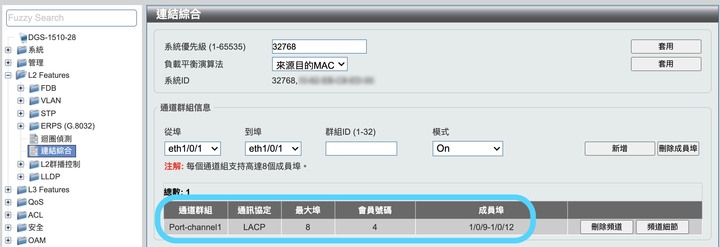

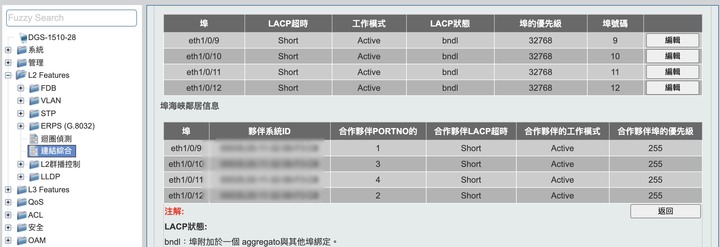

DLINK LACP設定成功後顯示的頁面,

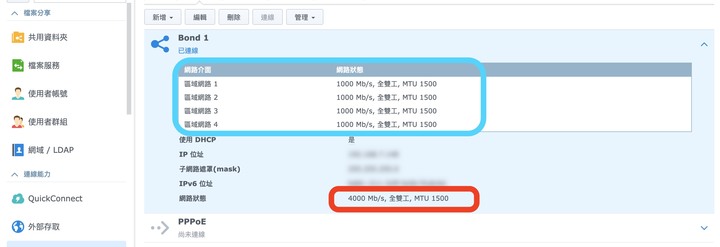

SYNOLOGY 顯示4000Mb/s,
7.QNAP 10G 設定

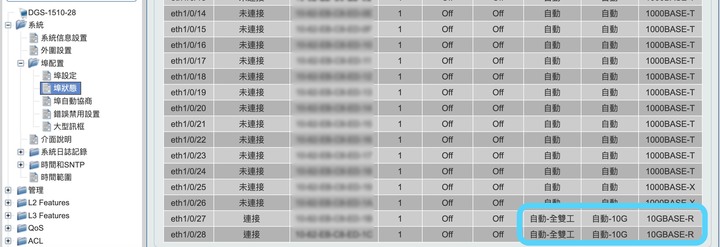

10G DAC插上DLINK,系統自動偵測為10G,完全不用設定!

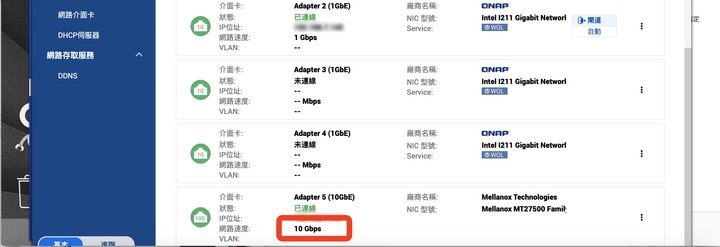

QNAP顯示10G連線,
8.總結
這台機器的規格很高,密密麻麻的一堆功能,
這些功能小弟都用不到(其實是我不會用XD),
風扇聲音是可以接受,
如果怕聲音太大好像是可以換風扇的,
此機的購入單價不高,
就算不用LACP跟10G,把它當成一般24埠交換器來用,
也滿划算的!
- - - - - -2020.9.6 - - - - - -
10.測試纜線
在儀表板及[埠狀態]發現6､7埠只跑100Mb,
用[纜線偵錯]功能顯示是網路線有問題,
以前都沒發現到這個問題,
管理型的交換器真好用!
- - - - - -2020.9.8 - - - - - -

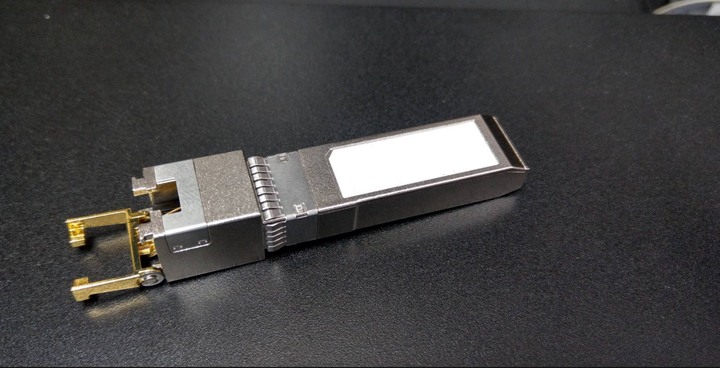

11.光電轉換模塊
買一個白牌10G光轉電模塊把SFP+轉成RJ45 10G,測試成功!!!
- - - - - -2020.9.11 - - - - - -

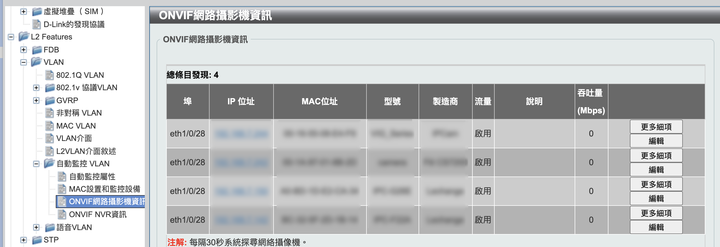

12.自動監控VLAN
這個功能居然可以抓到我的4隻ONVIF監視器!
很好奇這個功能的應用,
如果有大大使用過這個功能,
請分享一下使用經驗 XD
