Home Lab - NAS & IP-PBX 學習筆記

NAS 及 IP-PBX 一直都是平日很常使用的設備, 家用 NAS 及 IP-PBX 稱不上 Home Lab, 主要就是用來儲存日常相片, 影音資料, 以及方便實現市話於出外時於手機能接聽及撥打.

這篇很單純就是將一些使用的設備及安裝步驟做筆記, 由於有些新東西加上來時可能遇到瓶頸, 久久沒有更新也是可能發生的 :-)

網路及電腦週邊設備推陳出新很快, 不可能熟悉各家產品的設置, 在學習過程中受到很多朋友的協助, 這其中包括小弟師父-虹谷張師父的開釋, FB, m01 上面眾多網友的幫忙. 如賢哥, 耕同學等... 太多了....


用了那些設備

常用的設備再普通不過. NAS 慣用 Synology DS1618+ (註:以下圖片部份取自網路)

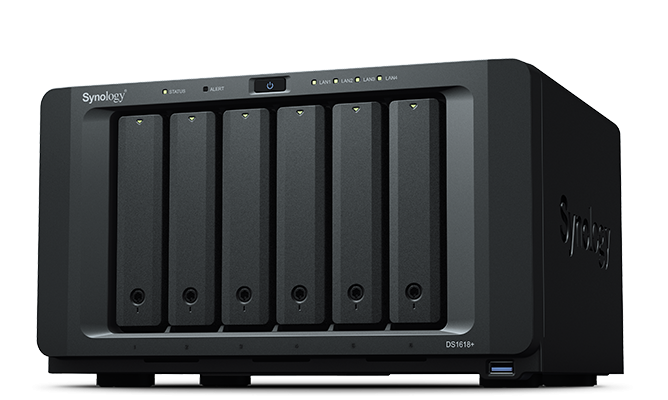

DS1618+ 6 bay NAS, 含一個 pcie slot, 現在是安裝一張 E10G17-F2 10G Dual SFP+ 網卡, 實踐 10G Home-LAN.

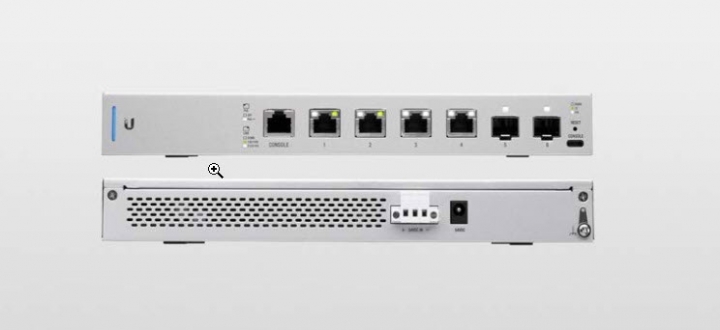

Unif XG 6 PoE 10G 6-Port Switch with 802.3bt PoE++


這台提供 4 RJ45 10GbE port + 2 SFP+, 用來取代原使用的 QNap QSW-1208-8C 10G switch, 主要是 Unifi Switch 能提供網管功能, 加上所提供的 10G Port 已足夠使用. 雖然這台 10G Switch 本身已提供 PoE++, 但如果用來串接一般的 PoE IP Phone, IP CAM & AP 就有點大材小用.

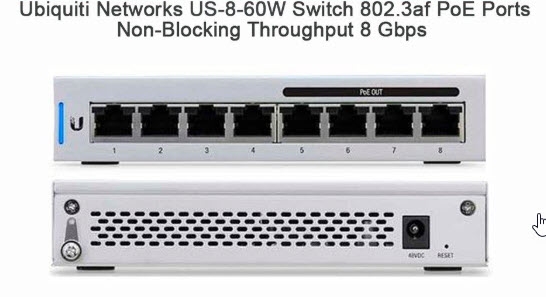

所以另外搭了一台 Unifi US-8-60W gigabit PoE switch. 這台 Switch 提供 8 gigabit Port, 其中有 4 Port 支援 802.3af PoE. 用來連接 PoE Phone & PoE AP


而平日使用的其他設備有 Grandstream SIP Phone & Unifi AP.
Grandstream GXP1405 算前一代的商用級 SIP Phone, 支援 2LINE, 它的兄弟機 GXP1400 為完全相同功能, 僅不支援 PoE.


因為此台 SIP Phone 可直接 PoE 供電, 在安裝時僅需透過網線連上 PoE Switch, 當然如果不透過 PoE, 接變壓器也是 ok 的.

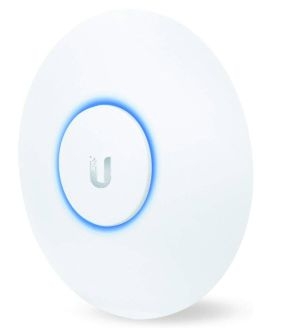

至於 PoE AP 這 Unifi 產品大家就很熟悉了. 版上前輩很多. 自己只是 Unifi 新手. 同樣的這 AP 也支援 PoE 供電.

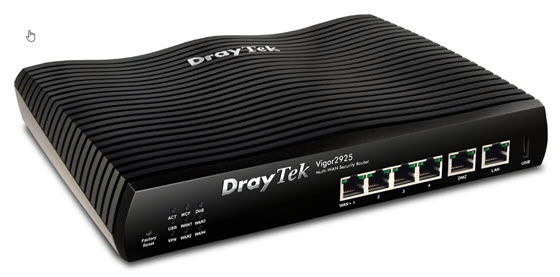

而前端 Firewall 部份, Draytek Vigor 2925 一直是可信賴的好伙伴. 透過它對外連接中華電信光世代, 對內串接所有的 Switch 及電腦設備.

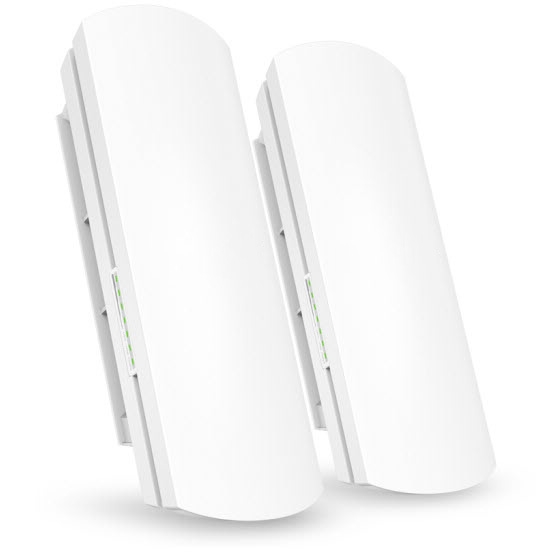

對了, 還有最近經小耕同學介紹無線網橋, 用來做遠距點對點無線傳輸. 這台比較可惜不是標準的 PoE, 而是採用內附的 Passive PoE adapter 供電.



基本上使用的網路設備, NAS 等都是市面上很常見到的.

一步一腳印...

#UniFi Controller software
使用的 Unifi Switch & AP 必須透過 Unifi Controller 軟體管理, Unifi Controller software 以軟硬體的方式建構, 例如可以直接購買 UniFi Cloud Key, 一支 dongle 已經內載控制器軟體, 或者是至官網下載軟體版本, 自己是直接在 DS1618+ NAS Docker 上安裝 Controller software, 畢竟管理的設備不多. 經濟省事方便就好.

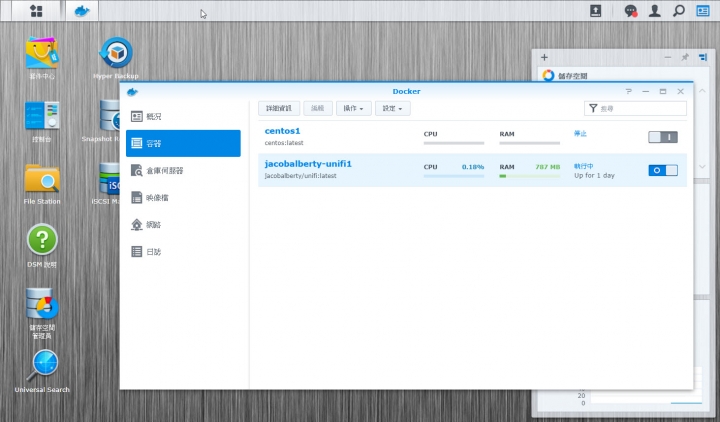

如何在 NAS 上面安裝 Controller software 安裝教學的文件網路上相當多. 此處就略過, 在 DS1618+ Docker 上面比較特別的是將 docker /unifi folder mapping 至 NAS, 用於備份 controller 設定檔, 日後升級時就不用重新設置.
https://hub.docker.com/r/jacobalberty/unifi/

透過 Unfi Controller 集中管理的好處在設備較多時就顯現出來, 過去各別網路設備分開管理, 要各自登入 device web UI 去設定及升級, 但有了 Controller 集中管理就方便多了, 另外網友提到若是多個 AP之間形成一個 wifi network, 能夠達到漫遊的需求.


#Unifi Adopting failed 處理
在將 UniFi 8 port gigabit Switch 納入 Controller 管理時發生一個問題, 就是一直停在 Adopting 無法完成. 這問題蠻困擾的, 後來至 FB UniFi 社群求救. (https://www.facebook.com/groups/unifiusergroup/)

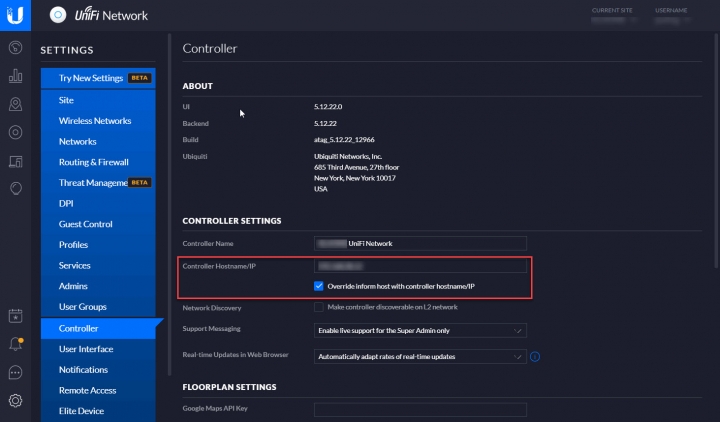

果然高手出招就解決了, 在 Unifi Controller 改了一個設定. 在這裡填上安裝 docker controller 的 NAS IP.

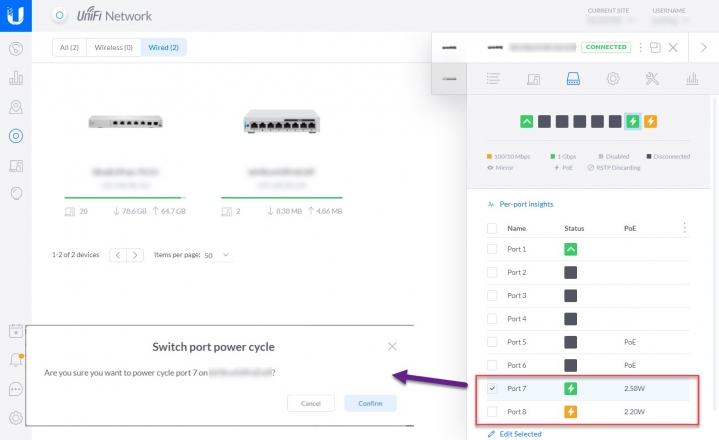

PoE 的優點就是能夠直接看到設備的耗電狀況, 以及能夠遠端重啟設備.



#UniFi AP 連線速率上不去?

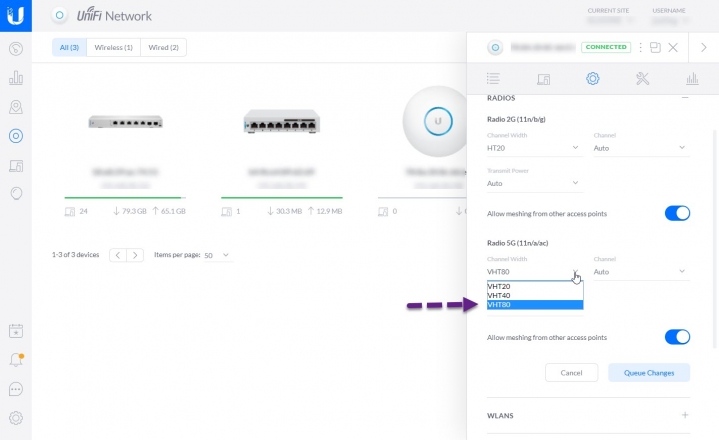

如果你和我一樣是 UniFi 新手, 發現 UniFi AC-Lite or AC-LR 連線速率只有 2xxMbps, 那麼一定要手動去改這個設定. 原本用的便宜AC無線分享器, 手機連線顯示都有 433Mbps, 但用了比較貴的 UniFi AC-LR 反而只有 233Mbps. 改這裡就對了.



#HP 10 Port Gigabit PoE Switch
前面提到有另一間豬舍(雜物間)是透過 Wifi 網橋連接的, 不想另外花錢租用中華電信線路, 在兩點直線距離可達是比較經濟的做法, 同樣的另一端也是有一台 HP PoE Switch. 上面裝置就簡單些了, PoE 供電給 Wifi AP & SIP Phone. 同樣會顯示各 Port 供電的 watt 數.

HP PoE 如何做 port power cycling? 一直找不到簡單的一鍵作法, 只能 disable poe & enable poe. 有點笨的做法, 如果網友有更好的方法教教吧!




續...
FB:VoIP電話技術交流
2019-11-07 10:26 發佈
這些配備加起來很貴,

家用真的花不下去!
un3354 wrote:
這些配備加起來很貴,...(恕刪)
+1
全都10G的網路卡....
Wifi 網橋指向性天線校正方位


前面有提到 wifi 網橋, 用於連接兩地形成區網, 這樣兩地的網路都是互通的, 那麼 NAS, IP 電話也都是走在區網內, 不需要透過 VPN.

由於安裝的地點是大樓壁面, 雖然肉眼可視距離內, 但要準確的對好網橋的指向性天線也不是太容易, 想到土砲的雷射校對天線角度方法.

簡單的用泡棉製作了校對治具, 這雷射筆網拍有賣, 一支大約二百元, 可以打個幾百米沒有問題.




這雷射筆(觀星筆)在香港現在屬於違禁品, 買賣有可能被警方檢控, 在台灣就沒有這個問題.






這樣即使一人施工也能校對的蠻準確的. 不過這固定 AP 所附的束帶不是很牢靠, 最好還是用金屬固定環比較好.
FB:VoIP電話技術交流
NAS VM 跑 3CX


很久沒有更新, 這次示範在 Synology DS1618+ NAS VM 上面執行 3CX IP PBX.

3CX IP PBX small office 建議至少為 intel i3 (gen8) cpu, 1GB RAM, 30GB storage. 由於只是 home lab. 在 Synology DS1618+ 上面跑幾個分機是沒有問題的.

至官網下載 3CX Windows 版本, 而 NAS VM 採用 Windows 10 專業版.
安裝程序基本上沒有難度, 下面擷圖重點部份有文字解說. 安裝可採中文 or 英文模式.

安裝完成第一個出現的畫面字非常小, 看不到寫什麼, 只能 cut 下來貼在 notepad 看. 這裡選 1 WEB UI 安裝就對了.























下次再解說如何將 3CX IP PBX 和 Voice Gateway 串接, 實現市話撥接功能.
FB:VoIP電話技術交流
樓主實在太強大了
趕緊收藏來跟您學習阿
3CX IP PBX on Synology DS1618+ VM

*** 3CX IP PBX 實作 ***

上次只是將 3CX IP PBX 安裝在 Synology DS1618+ NAS 上面, 之後只是大約的測試一下內線分機互撥 ok 就先停下腳步, 尤其是如果要更換電話交換機, 就和網路更換 Firewall or Router 一樣麻煩.

怕做錯, 既有的 PBX or Firewall/Router 運作好好的, 你非要去動它就是自找麻煩, 但一套系統你沒有真正上線常常只是在 Lab 測試就是看不到一些盲點.

2020 年第一天就先把 Home IP PBX 從 OpenVox 直接替換成 3CX IP PBX, 只是為了學習這套 PBX system, 首先要解決的就是 POTS 線路, 就是市話 inbound/outbound 問題.

採用的是迅時 HX4 2FXO Voice Gateway, 用來和市話介接, 出乎意料之外的, 3CX 搭 HX4 的設置非常簡單.

在迅時官網有技術文件提到介接的設置, 不過工程師寫的文件不是給普羅大眾看的, 它只提重點照著做肯定不能 work. 因為還有一些細節, 這裡大致提一下

*撥號音設置為台灣.

*CALLERID 設為自動偵測

*HX4 上的撥號路由要設定 (IP X ROUTE FXO 1,2) 告訴它外撥的路由.

出乎意料之外的, 原本擔心在 Synology DS1618+ NAS 上面跑 PBX 會不會效能不夠, 和 HX4 VG 搭配起來語音品質及順暢度都不錯.

3CX PBX 的設置也不難, 如果有用過 Asterisk 相信很快能上手, 它的設計邏輯性差不多, 甚至於使用上比 FreePBX UI 更容易些.

IP PBX 的主要優點就是實現行動分機, 人在外接聽市話等, 在 Synology DS1618+ VM 上面跑 IP PBX, 取代家用電話系統, 應該是可行的方案. 當然你要更高的效能, concurrent calls 更多, 那還是需要一台 Server 來跑.

其他細節的部份紀錄在 Facebook “VoIP 網路電話技術交流” 上, 有興趣網友可以參考
