[開箱] QNAP TS-453Be 小開箱加映 QM2-2P10G1T 實測 10GbE

QNAP TS-453Be 定位是 TS-453B 的平價版，兩者差異在於:取消前面板的 TYPE-C 插槽與 SD 記憶卡插槽，故售價也更為親民些~

個人會考慮 TS-453Be 主要看上的是 PCI-E 插槽的擴充能力，現階段可以跑 VM+10GbE 的機種內，這台算是低價首選，不買來玩玩實在說不過去阿....

QNAP TS-453Be
準備開箱:

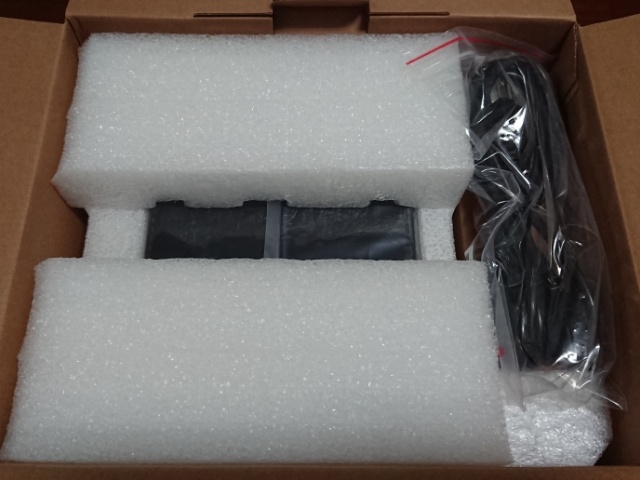

內部維持一貫穩固的包裝方式:

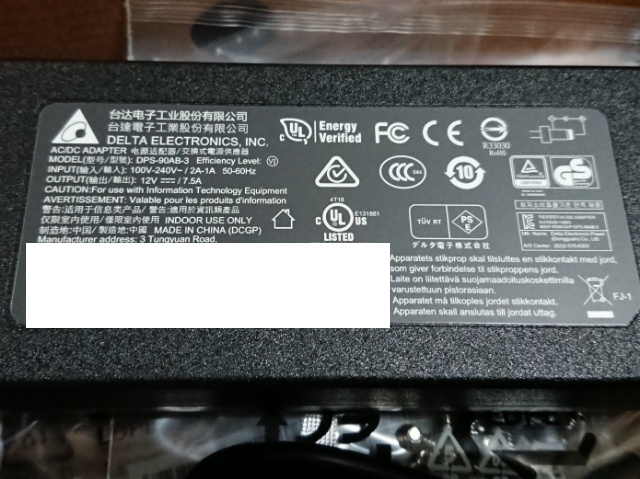

TS-453Be 是採用外置變壓器方式供電，好處是減少機體內部發熱源:


TS-453Be 本體正面照，前面板採鏡面設計:


由上至下分別為電源鈕、狀態燈、USB3.0插槽、單鍵備份鈕:


TS-453Be 背面照，共有擴充槽*1、內建喇叭、MIC*2、Line Out、HDMI*2、1GbE*2、USB3.0*4、系統風扇:

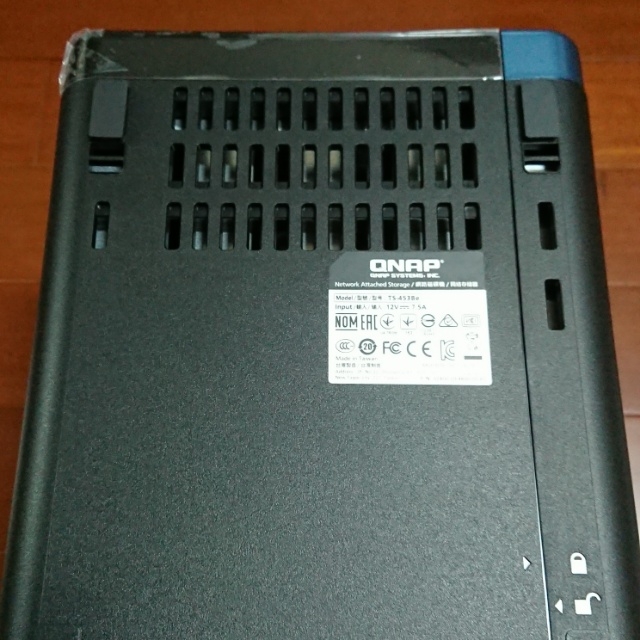

TS-453Be 底部設有進氣口，但我覺得還是早期機種的前方直接進氣更有效率:


全面改用塑膠Tray與塑膠卡榫，感覺LOW了不少，高溫+歲月...老化的機率??


TS-453Be 內有兩個 RAM 擴充槽(插槽位置在Tray#4旁)，拿手邊現有兩隻 DDR3L-1600 8GB 直上 16GB 沒有問題，雖然原廠是搭 1866 的規格，但 J3455 也支援 1600 所以兩隻速度一樣就可以使用了。


QM2-2P10G1T
準備開箱:


QM2家族日益龐大，拆封前先確定訂購到正確產品:


全新未拆封:


採用靜電袋包裝方式:


內容物(三種擋板、螺絲、SSD導熱墊):


散熱片，風扇位置改為後方，讓熱氣可由前方簍空檔版排出:


漂亮的紫色PCB板:

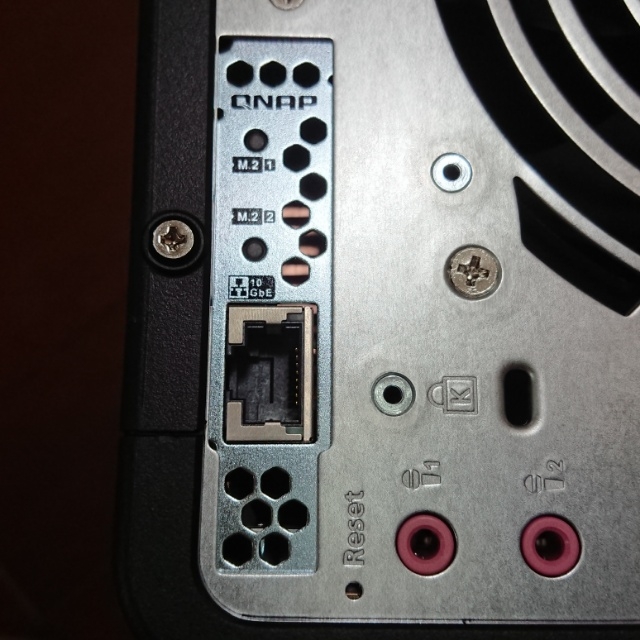

就是這個夢寐以求的洞『10GBASE-T 埠』:



合體照


TS-453Be上頭是 PCI-E x4 實體插槽，但只支援到 PCI-E 2.0x2 的速度(10Gbps):


NAS機箱內空間錙銖必較，很fit的空間，側排風扇對整體散熱應該也有些助益:


NAS不少機種都採用特有的檔板，一般短檔板還不能直上哩，檔板上有M.2 SSD的燈號:



採購QM2擴充卡前需知道，這張 QM2-2P10G1T 為 PCI-E 2.0x4 設計，但礙於 TS-453Be 晶片通道數有限，TS-453Be 上頭 PCI-E 插槽只有 PCI-E 2.0x2 的速度(10Gbps)，從一開始我就打算只用10GbE網路埠，所以不擔心 NVMe M.2 SSD 搶頻寬，但如果兩者都會用到的用戶就要衡量一下總頻寬夠不夠用囉~

路人甲：
阿~你不用 NVMe M.2 SSD 那幹嘛買這張貴森森QM2，直接買 QXG-10G1T 不就行了?!

人！！ 活著總是要有希望與夢想，加一倍價錢換多兩個 NVMe M.2 插槽(bay)，況且倘若那天中頭彩，再買兩張 960 PRO NVMe M.2 2TB 來插~~ (最好是中樂透還用這小機器...XD)

簡單開箱文到此~


實測文正式展開....

測試環境:
Desktop: i5-4460, 16GB, ROG AREION 10G NIC
NAS#1: Synology DS1817+, 16GB, Mellanox ConnectX-2 NIC
NAS#2: QNAP TS-453Be, 16GB, QM2-2P10G1T NIC
SWITCH: QNAP QSW-1208-8C

先列出測試主角 QNAP TS-453Be 的一些規格參數:


因為此次測試的重點是網通速度，所以採用 iperf2/3 工具來測試，排除實體磁碟寫入限制。設定 NAS#1, NAS#2 皆當做 Server，由 Desktop 當 client 進行測速，各網卡都是透過 DAC(SPF+) 或是 CAT6(RJ45) 接上 QSW-1208-8C，燈號都確認是 10GbE 連結狀態。

直接上簡單一張測試結果:


結論是: 測試過程兩者網速都很穩定，Synology 一直穩定的維持在 9.x Gbps，反觀 QNAP 則始終在 6.x Gbps 徘徊 ，兩者有無開啟 Jumbo Frame 對速度幾乎沒有影響。

看到這結果，開始有點懷疑是不是 TS-453Be 的 PCI-E 插槽能力被限制，導致在 NAS 上無法正常發揮...(我覺得10G時代至少要上到八成功力 8Gbps 才合格)

發揮實事求是精神，再次把 TS-453Be 開腸破肚，將 QM2-2P10G1T 改插到 Desktop 上，利用 Windows 進行測試!!!

先確認 Windows 已正常驅動，PCI-E 也跑 2.0 x4 模式無誤:


經過一番折騰，不囉嗦~直接再上一張簡單測試圖:



結論是：給滿頻寬一樣只跑出 6.x Gbps .....所以稍早 QM2 在 TS-453Be 上的數據已經是「正常發揮」...

測完收工...洗洗睏
