Synology DS418 4K影音+快照 NAS 體驗筆記

pctine
個人積分：5089分
文章編號：66247082

5089分

樓主

2017-10-29 12:36

DS418 為 Synology 第一台以 ARM 64bit CPU 所設計的 4K影音即時轉碼 NAS, 除了主打4K影音轉碼串流之外, 也是 DS NAS 首台支援 btrfs snapshot 快照的 ARM 機種.

相關連結:
DS418 btrfs vs ext4 讀寫效能實測

開箱

請來妹妹幫忙開箱.

ARM 64bit CPU, 也是現 Value 系列首台支援快照的機種.
Synology DS418 4K影音+快照 NAS 體驗筆記

承襲 DS918+ 的外型設計
Synology DS418 4K影音+快照 NAS 體驗筆記

四個熱抽拔硬碟匣, 最大可支援 40TB 以上的容量. (以實裝 10TB HDD*4 計算)
Synology DS418 4K影音+快照 NAS 體驗筆記

同樣側邊有 Synology Logo 及通風孔設計.
Synology DS418 4K影音+快照 NAS 體驗筆記

支援 Dual GbE Port, 可做頻寬合併運用. 後方 USB 3.0 port 可用來串接外接硬碟或是 UPS不斷電系統
Synology DS418 4K影音+快照 NAS 體驗筆記

Hot Plug HDD Tray*4
Synology DS418 4K影音+快照 NAS 體驗筆記

硬碟平日建議上鎖, 防止被小朋友誤拔, 前置 USB Port 方便做為 USB 外接碟快速傳檔之用.
Synology DS418 4K影音+快照 NAS 體驗筆記

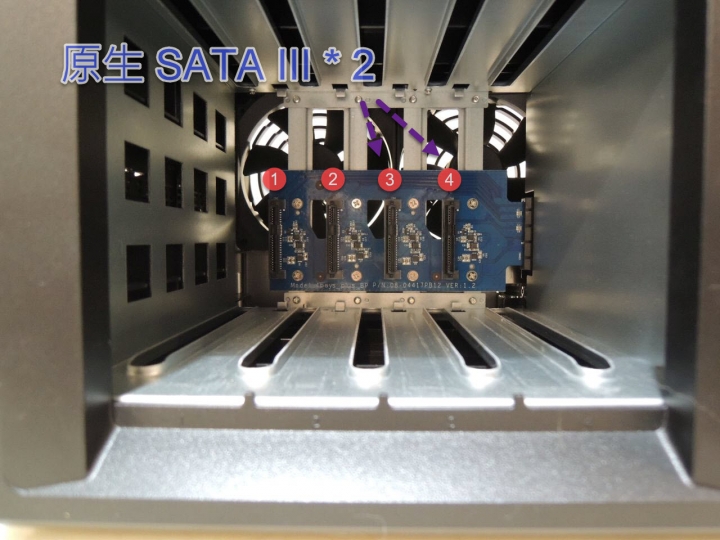

DS418 CPU 原生 SATA III port*2 (位於#3/#4), 而另外擴充的 SATA III Port*2 (位於#1/#2)
Synology DS418 4K影音+快照 NAS 體驗筆記

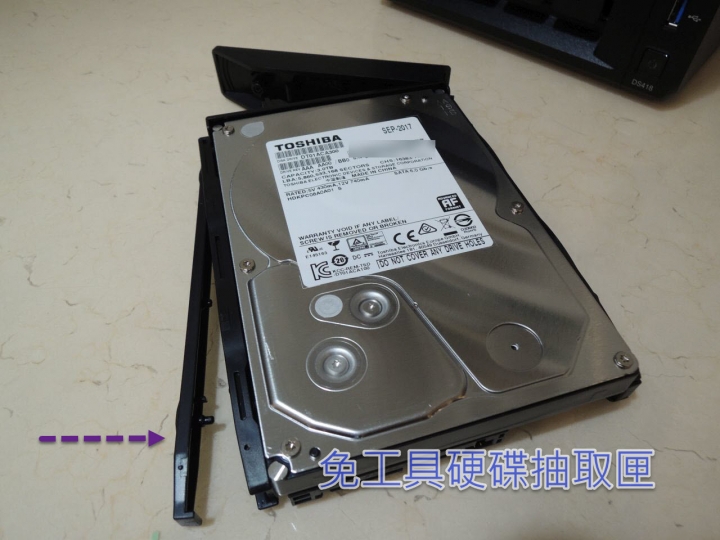

免工具硬碟抽取匣

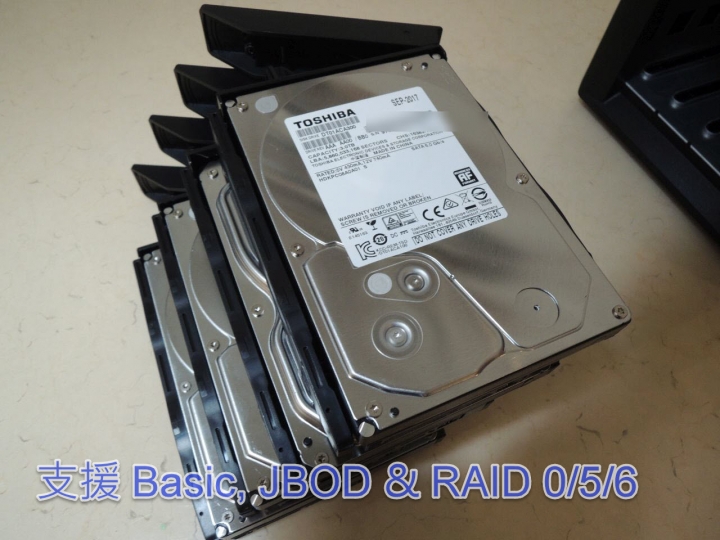

因應各別的應用方式. DS418 支援多種 RAID Type.
Synology DS418 4K影音+快照 NAS 體驗筆記

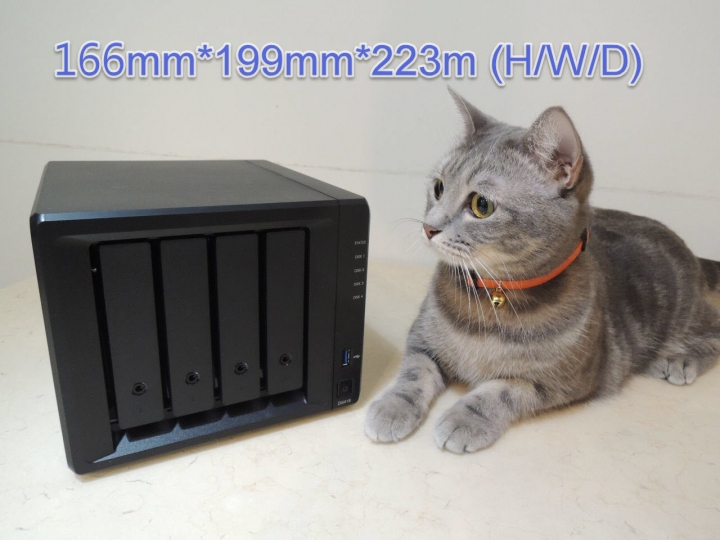

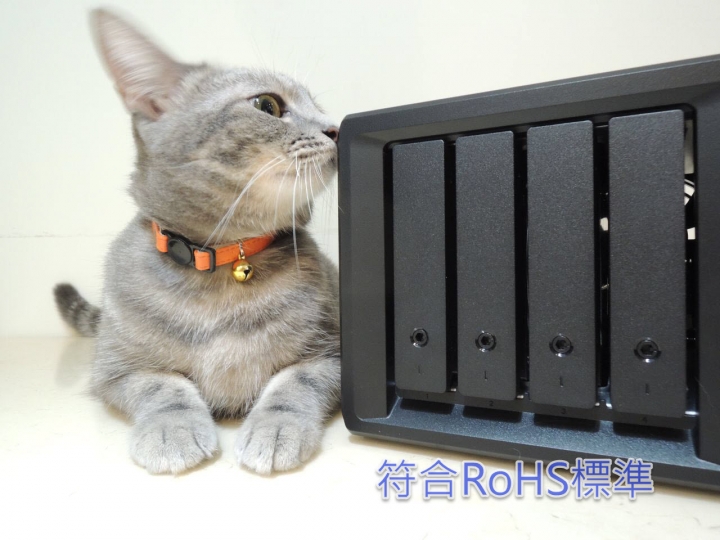

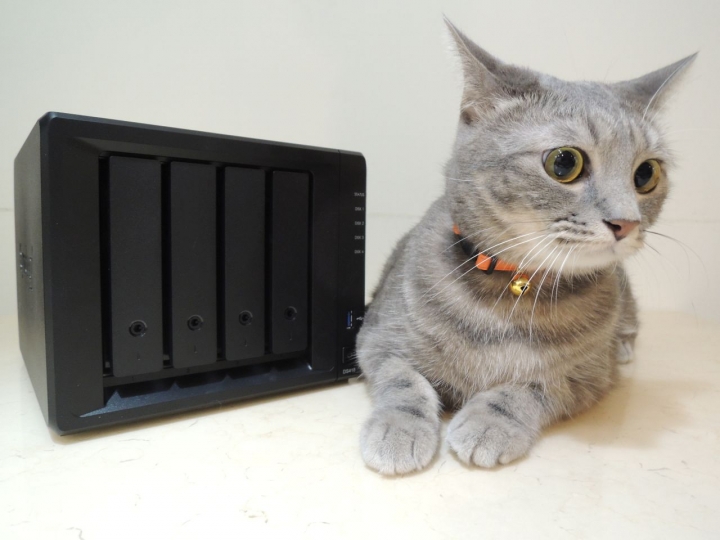

DS418 & 妹妹可愛照.
Synology DS418 4K影音+快照 NAS 體驗筆記

透過 Audio/Photo/Video Station 多媒體套件, 手機及電腦都能很容易串流影音至 Apple TV, Chromecast & Android Box.
Synology DS418 4K影音+快照 NAS 體驗筆記

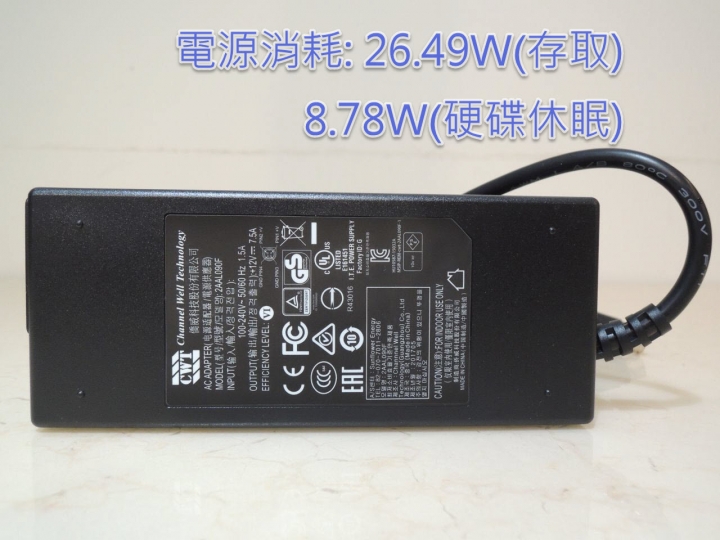

極省電的 DS418 NAS.
Synology DS418 4K影音+快照 NAS 體驗筆記

DS418機能特色

DS418 原廠連結
*Realtek RTD1296 四核心 CPU
*DDR4 2GB RAM
*Dual GbE Port, 支援故障移轉及 Link Aggregation
*支援 4K 10bit H.265(HEVC) 影片即時轉碼
*4 bay 熱插拔硬碟匣, 至今最大可支援至 12TB*4=48TB 總容量.
*支援 btrfs 快照.

由於 DS418 主打的是 4K 影音即時轉碼, 這部份的資訊建議可以參考官網的說明, 畢竟因應不同的影音裝置, 及能夠支援的格式及能力皆不同.
我的 Synology NAS 能夠將影片轉檔成其他裝置可播放的格式嗎？
我的 Synology NAS 能夠將 4K 影片轉檔成其他裝置可播放的格式嗎？

後面也會大致介紹這份表格的內容.

這次測試是以 Toshiba DT01ACA300 系列 3TB 硬碟為主, 此款硬碟之前個人的使用經驗不錯, 標示為桌上型 7200rpm 硬碟, 同時也適用於 1-4 Bay NAS, 提供三年保固, 當然主要原因也是此系列硬碟夠便宜.

前面提到 DS418 NAS 支援 BTRFS 快照, 同樣也支援 EXT4 file system, 收到不少網友私訊詢問到底怎麼選擇 file system? 小弟的使用經驗是, 除非你非常清楚這兩者 file system 的差異, 不然既然購買的 NAS 支援快照, 那當然首選 btrfs file system. (當然你也可以在一台 NAS 上面建立 multi RAID, 即同時設定多組 RAID group, 同時支援 btrfs & ext4)

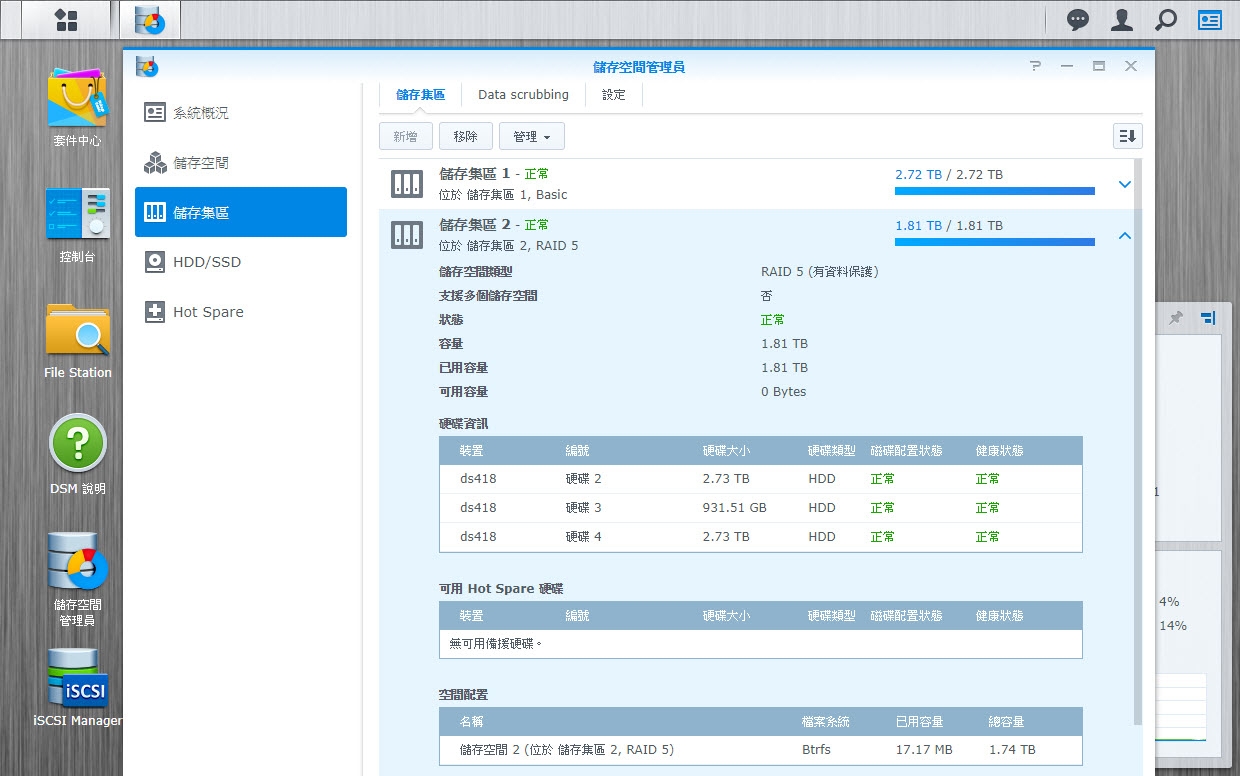

這裡有一些參考數據, 是使用 Toshiba 3TB HDD*2 + 1TB HDD*1 建立 RAID5 的效能, 可以當做參考.
(3TB*2 + 1TB*1 RAID5, 可用空間約為 1.74TB, 硬碟組合只是為實測方便, 實務上建議 RAID 採用同容量的硬碟)

DSM 6.2 beta 的儲存空間管理員可以設定 RAID rebuild 的效能, 此次實測以儘速完成 rebuild 為前提.
Synology DS418 4K影音+快照 NAS 體驗筆記

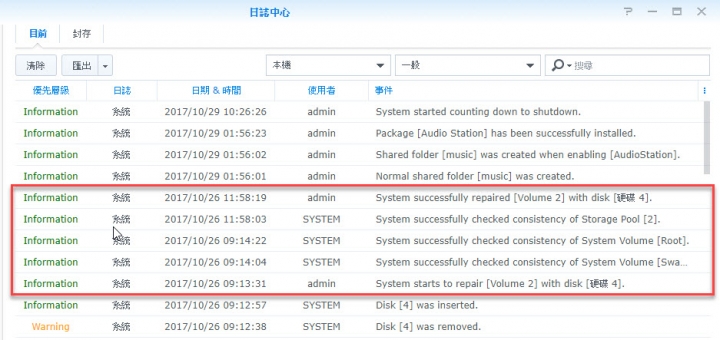

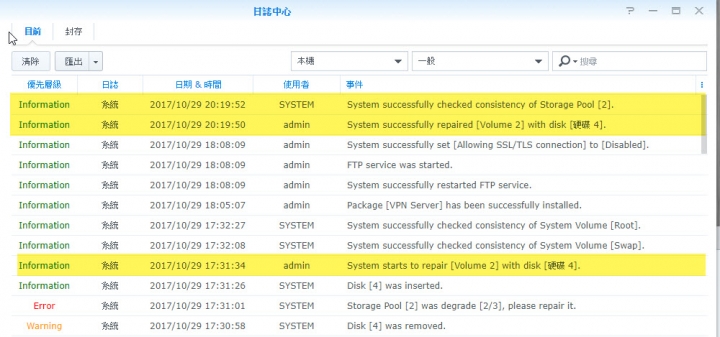

前面提到這組 RAID5 相當於 1TB*3 的組合, 如下時間顯示, 1TB 容量 rebuild 總共花費了 02:44:48, 平均 rebuild 大約為 106MB/sec. 對於家用等級 NAS 而言, 這速度算是蠻理想的.
Synology DS418 4K影音+快照 NAS 體驗筆記

影音多媒體應用

Synology DS NAS 自己最常使用的套件是 Audio/Photo/Video & Download Station 四大套件, 這四個也是 DS NAS 全球安裝數排行前幾名的套件. DS418 內建 H264 & H265 影片即時轉碼引擎, 非常適合拿來追劇.

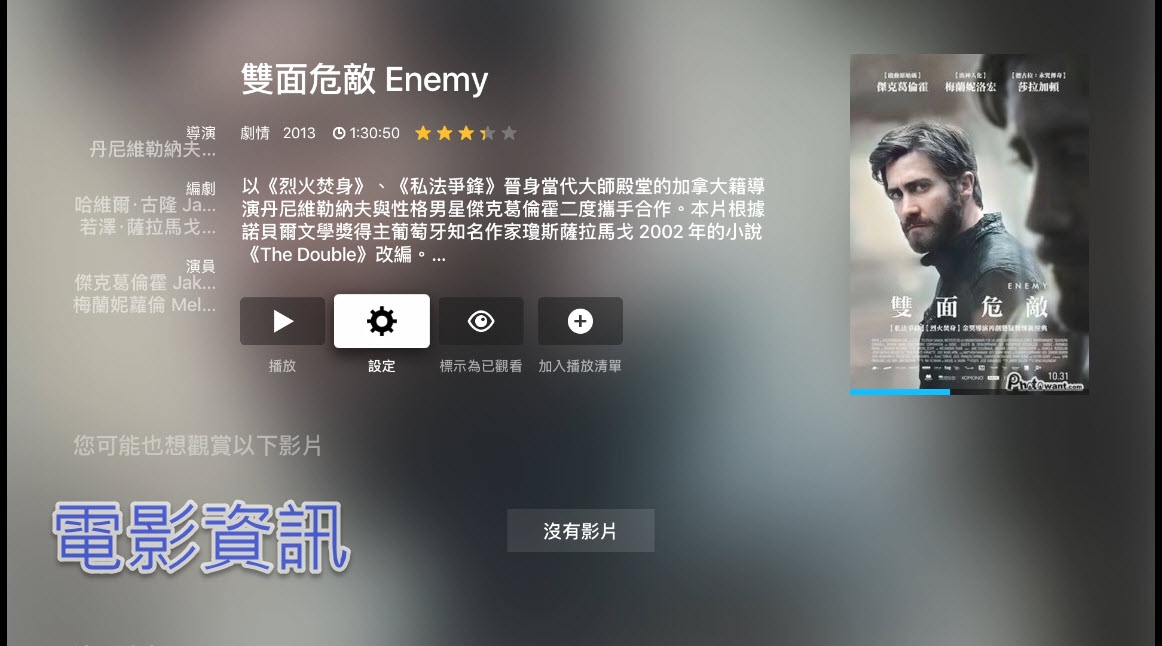

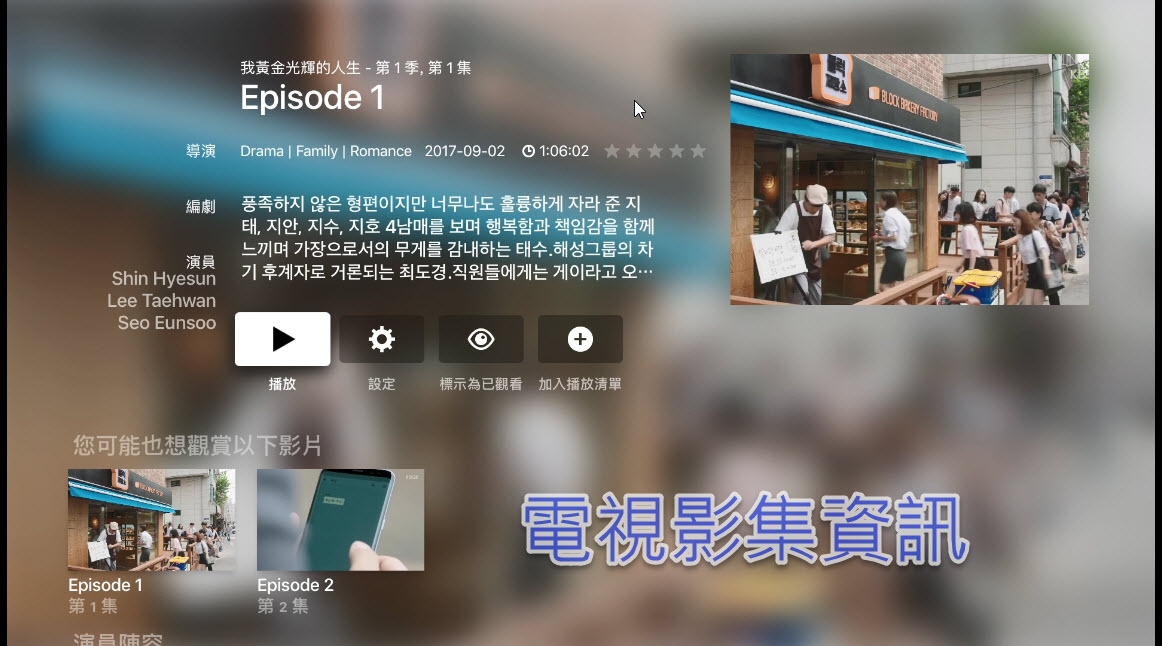

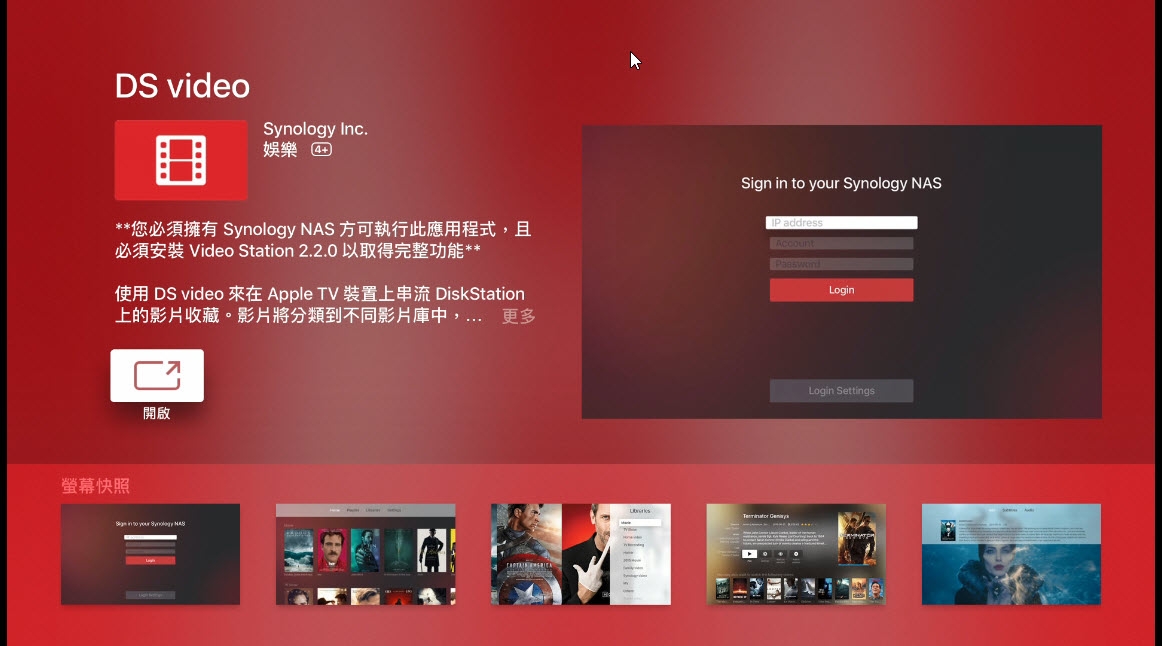

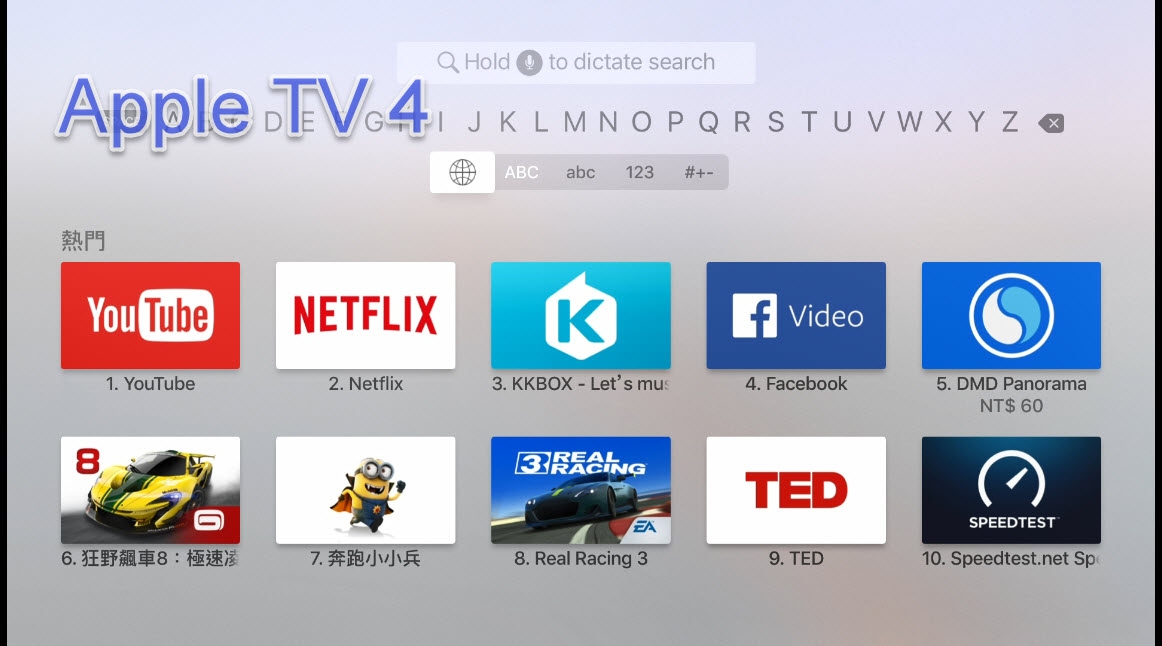

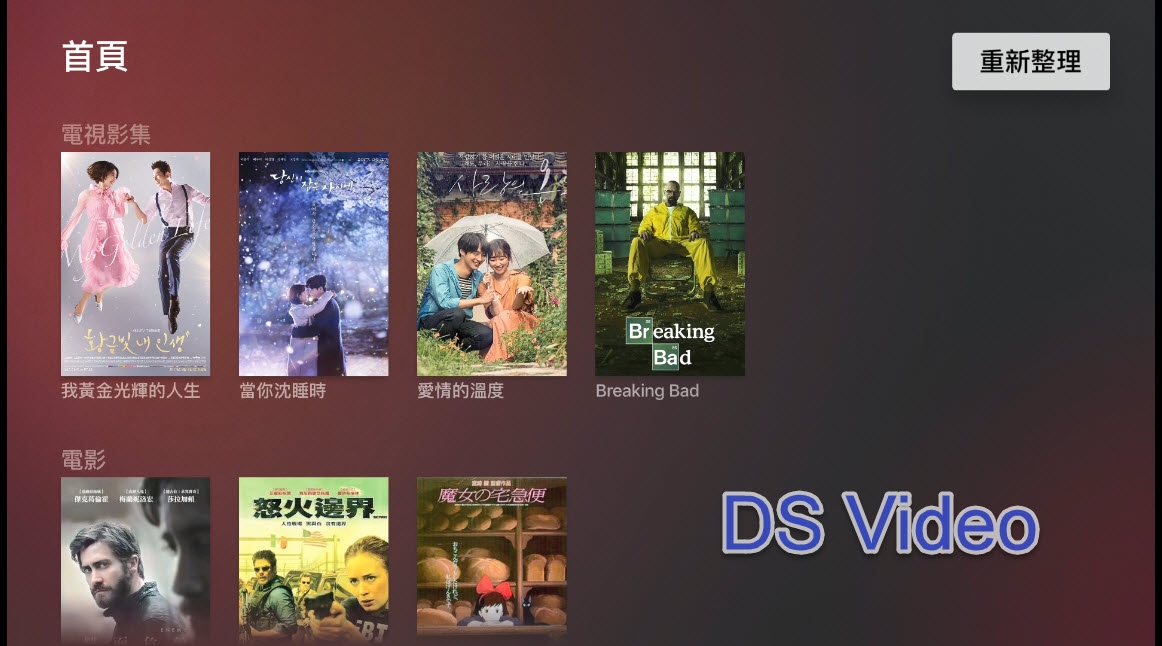

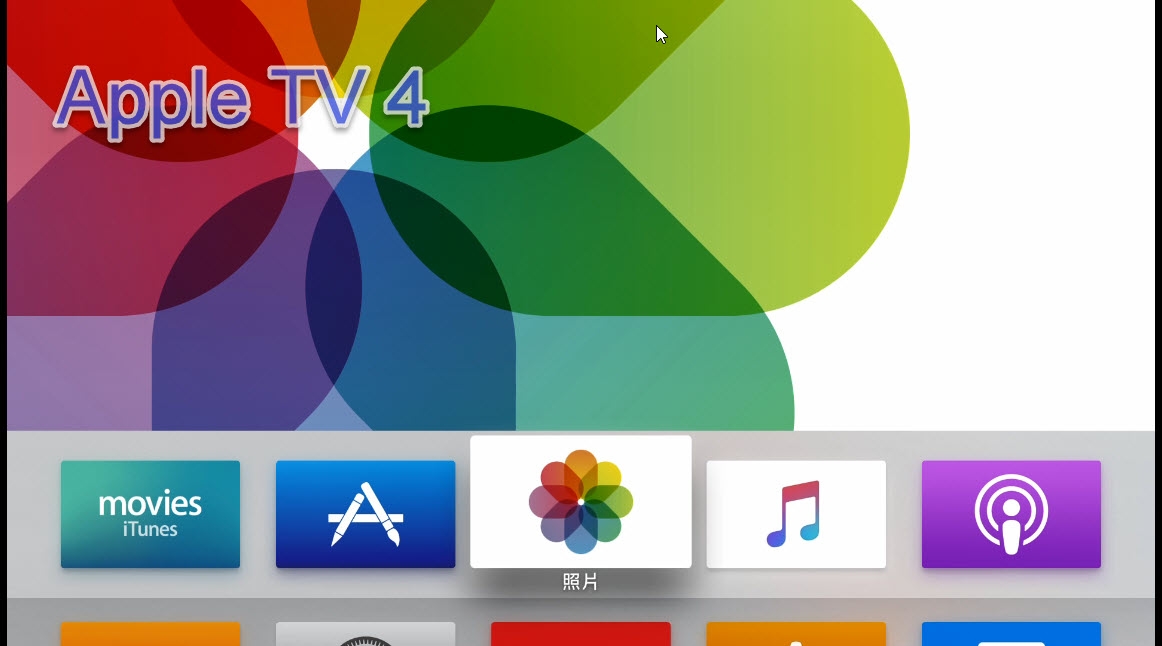

自己較常使用的是 Apple TV4 and Chromecast, 這兩個都能透過手機 app 觀看 NAS 裡面存放的影音檔, 其中 Apple TV4 本身也可以不用透過手機 app, 就當做一般的播放器使用. 對於 Android TV 的 user, 同樣也可以在 TV box 上面安裝 DS Video app. （如果使用 Smart TV, 電視本身有支援網路功能, 可以在 NAS 上面安裝 '媒體伺服器' 套件, Smart TV 即能播放 NAS 中的影片)

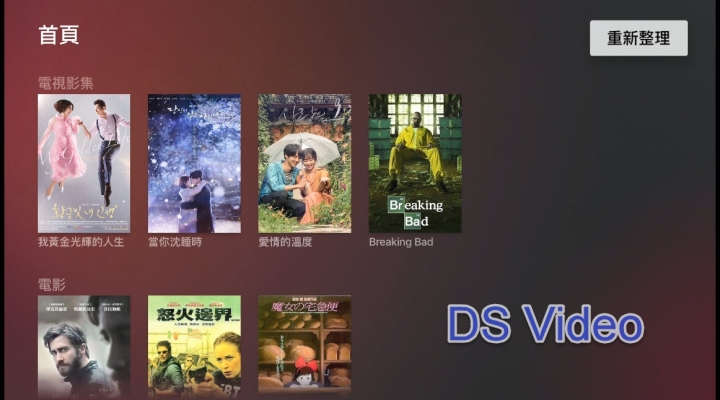

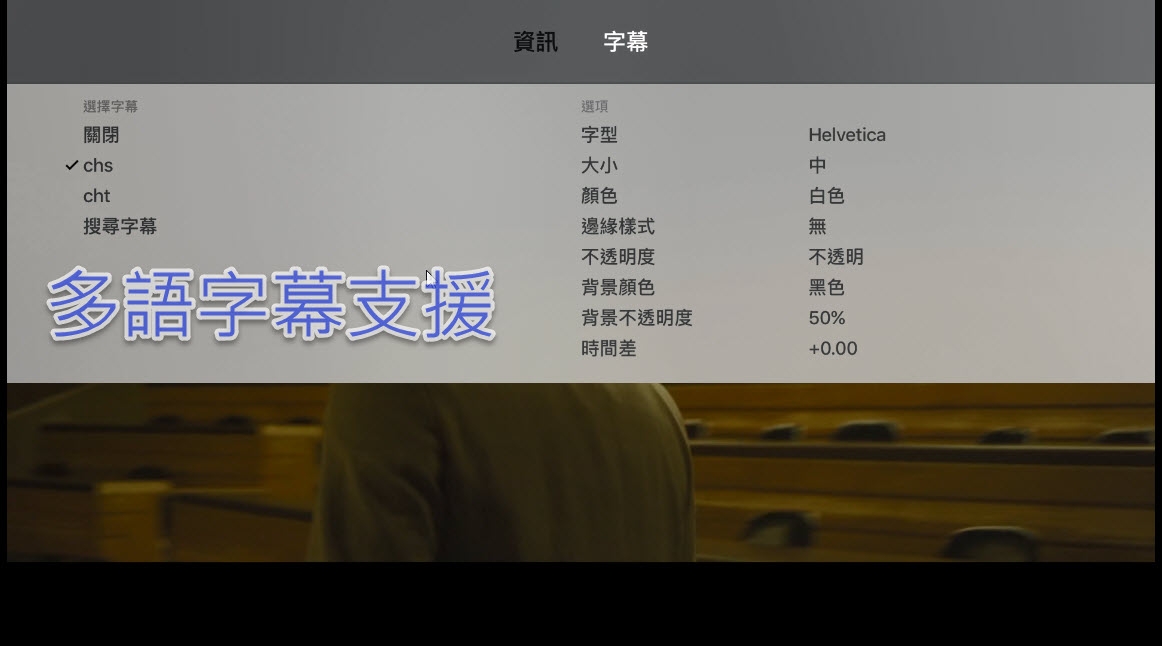

自己偏好使用 Apple TV4, 以上為實際操作的擷圖供參考. （註:以下預告片僅供測試使用)

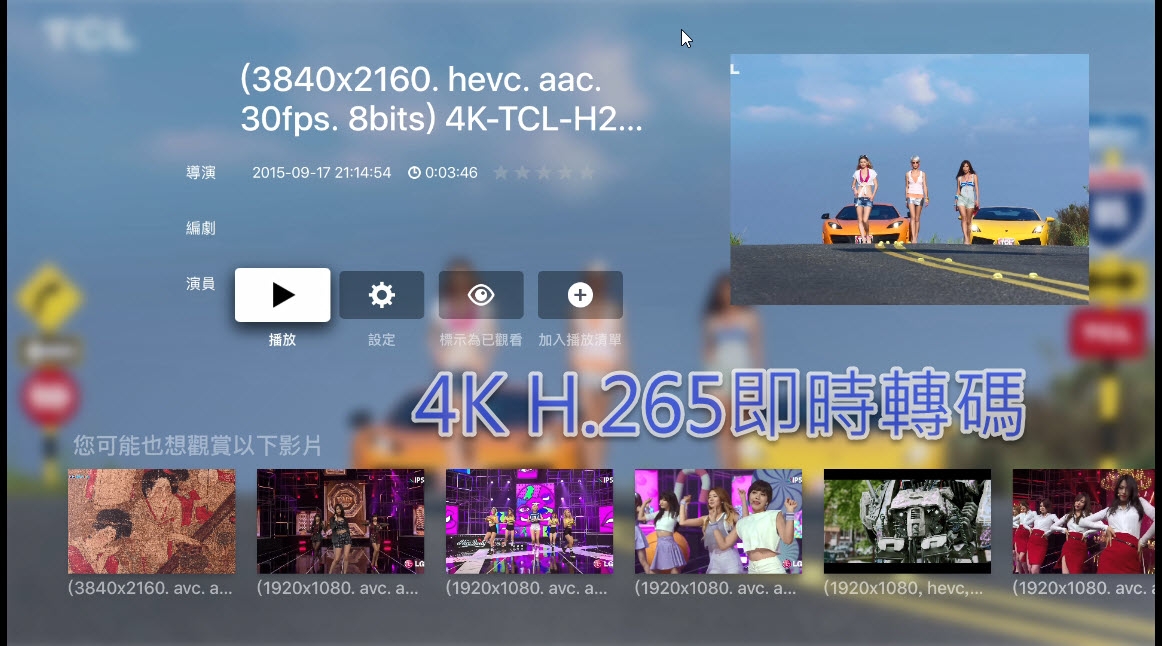

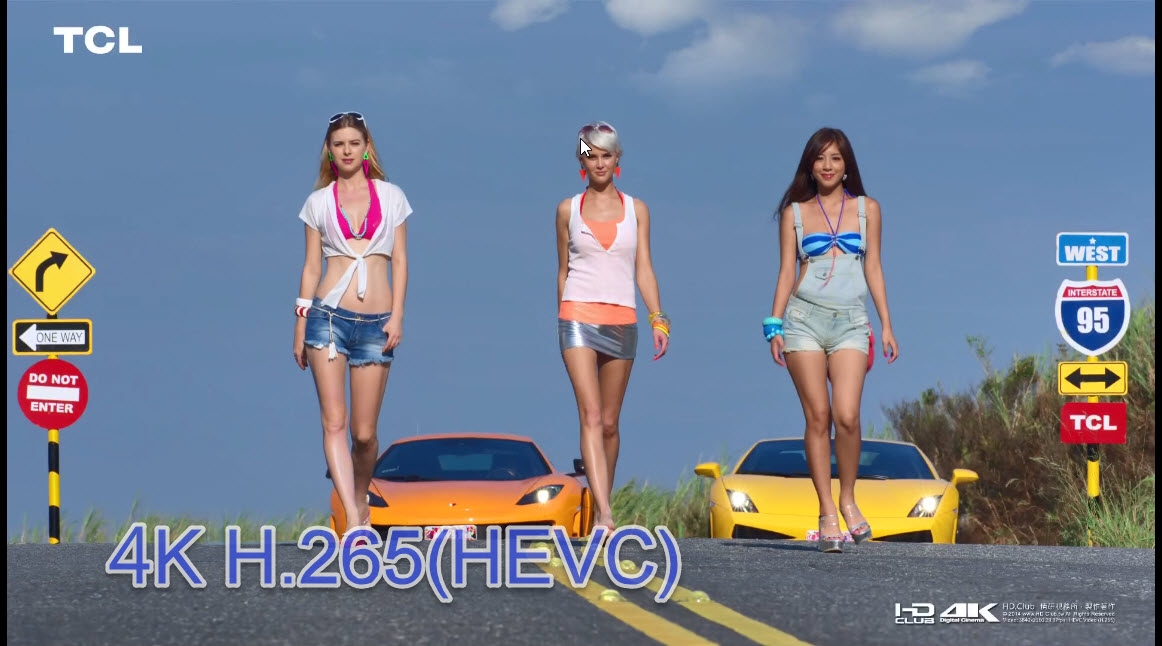

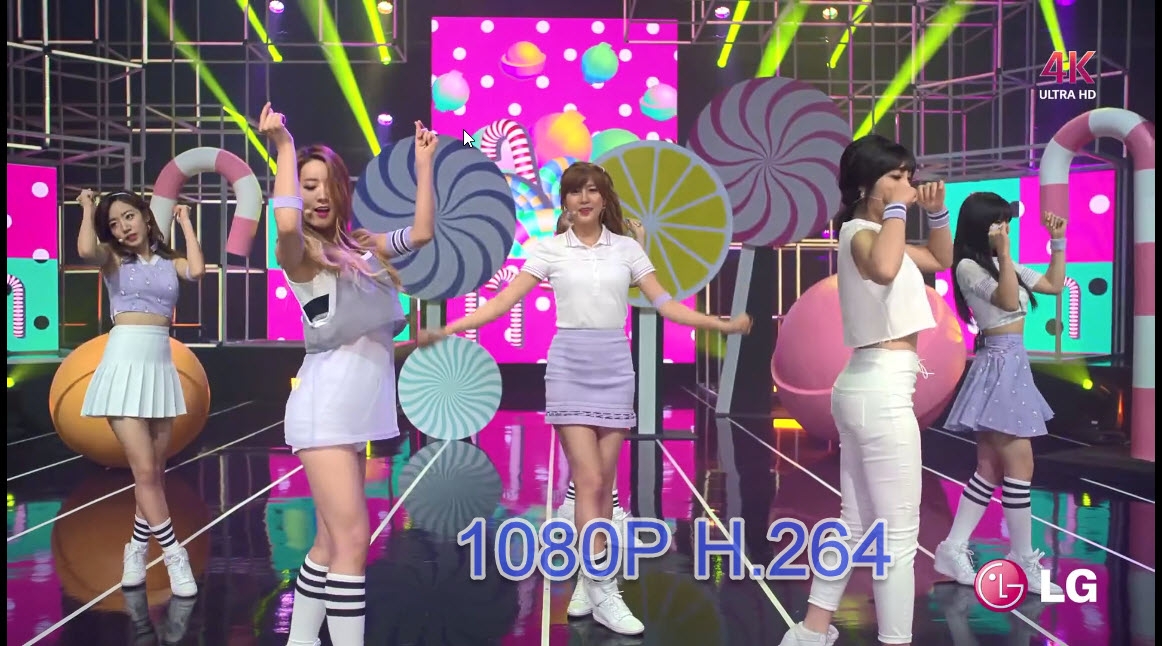

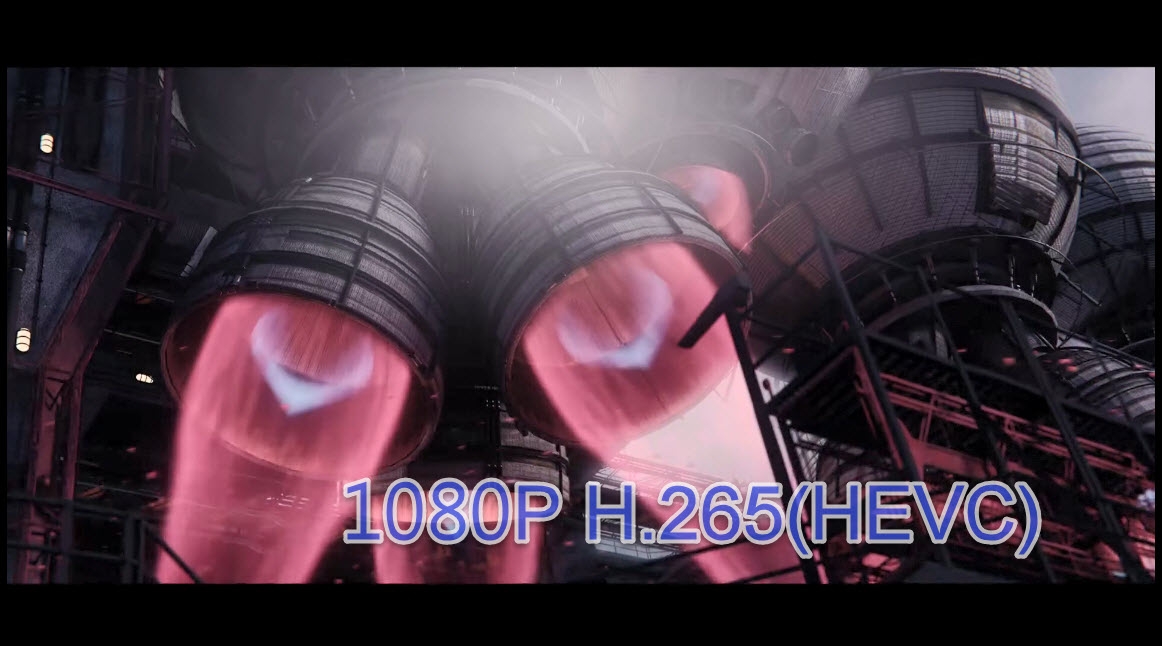

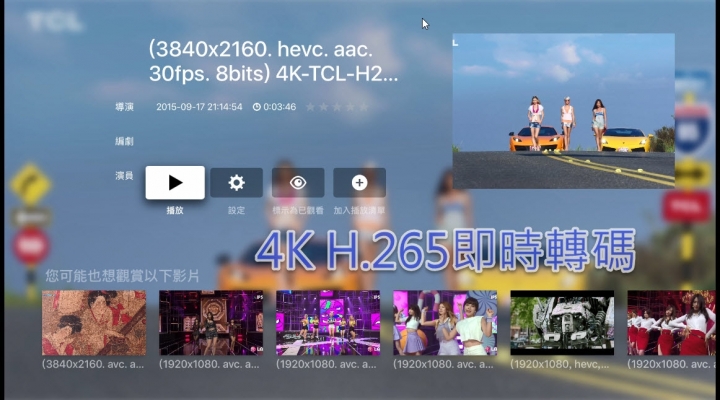

DS418 支援 4K/H265(hevc), 1080P/H265(hevc), 1080P/H264 等高清影片即時轉碼, 其中 H.265 也是市售現唯一支援 10bit 轉碼能力之 NAS, 眼尖的 user 可以發現, 獨缺 4K/H264 轉碼功能, 的確 Realtek RTD1296 ARM 64bit CPU, 其主力也是在多媒體播放, 其影片解碼(decode)能力很完整, 但在影片編碼方面, 就缺了 4K/h264 轉碼(decode & endcode)此部份, 這是比較可惜的部份.

BTRFS Snapshot 快照複寫

NAS snapshot 為有效解決勒索病毒的方案之一, 有關 snapshot 的用途及應用方式, 建議參考官網上的說明.
Btrfs 檔案系統保護你的企業資料

前面提過 DS418 為 DS NAS 首台支援 snapshot 的 ARM based NAS, 相對上在建置成本上較 plus 系列的 NAS 便宜, 實務上如果有預算上的考量, 可以將 DS418 做為快照複寫備份目的地的主機, 而企業主力可以採用效能更好的 plus 系列(如 DS918+...) 做為主伺服器.

而在家用上, 除了將 DS418 做為影音娛樂中心之外, 重要的檔案也能利用 snapshot & hyper backup 備份套件來達到保存重要資料的任務.

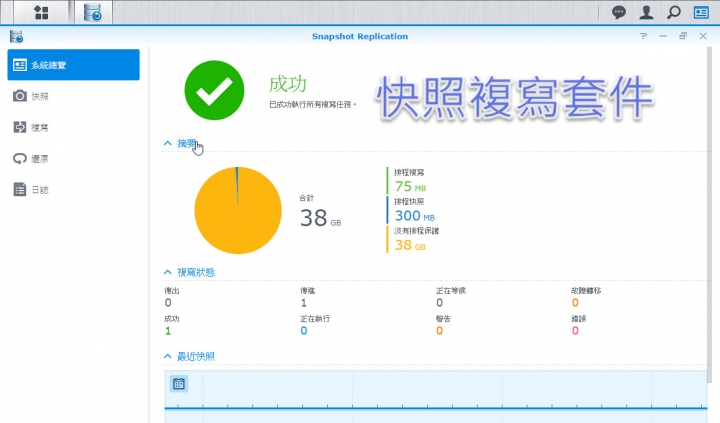

於套件中心安裝 Snapshot Replication 套件, 並將 NAS 規劃為 btrfs file system, 即能支援快照功能.
Synology DS418 4K影音+快照 NAS 體驗筆記

可設定自動排程拍攝快照, 一般家用可以設定每日拍一次即可.
Synology DS418 4K影音+快照 NAS 體驗筆記

直覺式的快照保留原則設定, 例如你想要能夠取回一年前的檔案, 而且希望至少半年內的每個月至少也有一個快照備份. 那麼就設定為 '6個每月快照 + 1個每年快照)
Synology DS418 4K影音+快照 NAS 體驗筆記

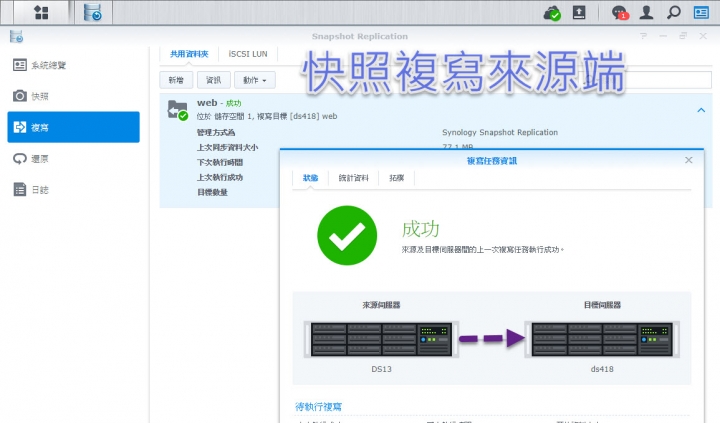

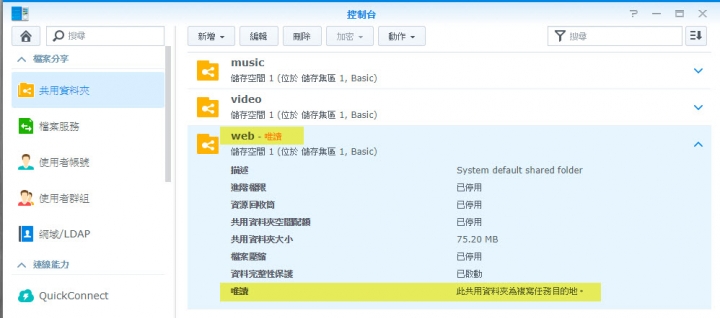

透過快照複寫達到異地快照備援的目的, 在此例中的來源端為 DS415+ NAS. 設定每日快照複寫至 DS418 NAS
Synology DS418 4K影音+快照 NAS 體驗筆記

這是目的地端 DS418 NAS.
Synology DS418 4K影音+快照 NAS 體驗筆記

由於利用快照複寫至另一台 NAS 的技術是只會傳輸異動的資料, 並非將整個檔案再重新傳輸一次, 所以在備份的效率上會快非常多, 也更有效率, 而在目的地端的複本, 系統會自動設定為唯讀, 以防止病毒或是人為的破壞.
Synology DS418 4K影音+快照 NAS 體驗筆記

NAS snapshot & replication 推廣至今已經有相當成效, 很多 user 在購買 NAS 如果預算允許會優先考慮支援快照功能的 NAS 機種.

NAS讀寫效能

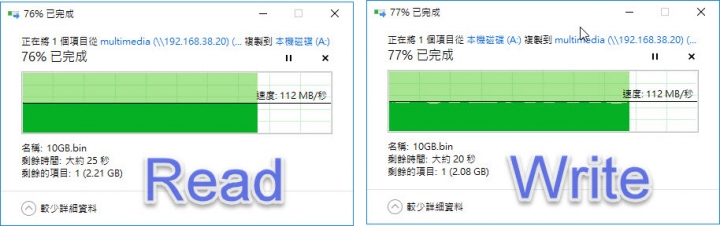

透過一台 Windows 10 PC (i5-6400 CPU, 16GB RAM), 以一個約 10GB file 測試 DS418 NAS 大檔的讀寫效能. PC & NAS 透過 HP Gigabit Switch 連接.

DS418 內建硬體加密引擎, 於 DS418 NAS 上所建立的為加密共享資料夾, 直接測試加密的效能. 讀寫效能達 gigabit 網路的上限約 112MB/sec
Synology DS418 4K影音+快照 NAS 體驗筆記

table bgcolor="" border="0" cellpadding="2" cellspacing="1" width="100%"> 開箱
最近所推出的 4 bay 18 系列計有 DS918+, DS418Play & DS418, 其中 DS918+ & DS418 皆實際測試過, 這三台之間如何做選擇?

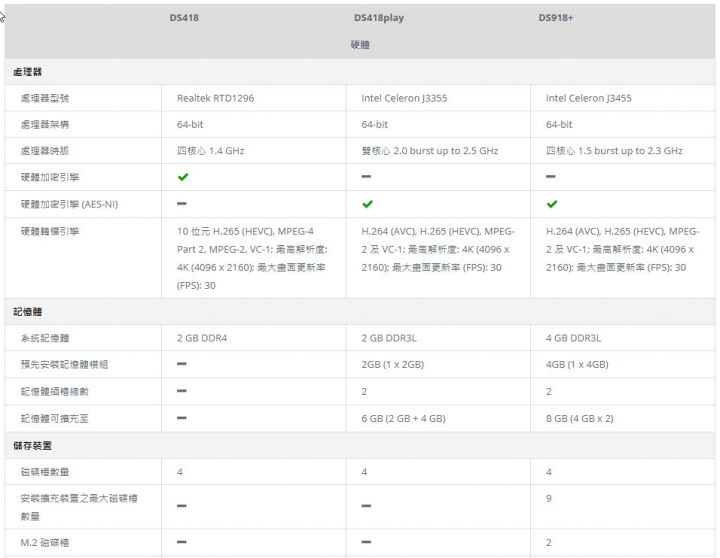

以下為比較表.
Synology DS418 4K影音+快照 NAS 體驗筆記

如果預算許可, 當然是以 DS918+ 為首選.
*三款皆支援 btrfs snapshot.
*DS918+ 支援 M.2 NVMe SSD Cache socket*2, 其他兩機種不支援 SSD cache 功能.
*DS918+ 支援 BTRFS adv. LUN.
*DS918+ 可透過 DX517 expansion unit 擴充容量.
*DS918+ 支援 HA 功能.

DS418 主打的是支援 10bit H.265(HEVC) 硬體轉碼, 此機最大特色, 另外也是 DS NAS 首款 ARM based NAS 支援 btrfs snapshot 機種, 對於預算有限的用戶, 將其做為 snapshot 的複寫備份, 也是一個非常經濟的選擇.

FB: Pctine

2017-10-29 12:36 發佈

文章關鍵字 Synology DS418 4K 影音快照 NAS 體驗筆記 4K

pctine

pctine
個人積分：5089分
文章編號：66247449

5089分

樓主

2017-10-29 13:25

給 Power User 的數據

不少 Power User 對於數字很感興趣, 以下的測試是以單顆 Toshiba 3TB DT01ACA300 HDD 實測, 各自規劃為 btrfs & ext4 file system, 以 fio 程式測得.

硬碟是插在 Tray#4, DS418 採用 Realtek RTD1296 四核心 CPU, 原生為 SATA III port*2, 而另外兩個 SATA III port 是透過 Asmedia ASM1061 達成, 參考 ASM1061 data sheet, 4 port SATA signal 透過 DS418 主板上的 pcie slot 連接至 SATA 背板, 比較特殊的是, CPU 原生 SATA port 是對應至 Tray#3/4, 而 ASM1061 對應至 Tray#1/2

fio sequence r/w 和 4k random r/w 測試結果如下,
btrfs sequence r/w 大約為 185MB/sec,
ext4 sequence r/w 大約在 175MB/sec & 162MB/sec

以 NAS 單顆 HDD 循序讀寫均大於 150MB/sec 以上, 效能算是相當不錯.

# BTRFS
root@ds418:/volume2/test-ext4# cd /volume1/test-btrfs/
root@ds418:/volume1/test-btrfs# fio fio.conf
read: (g=0): rw=read, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16
write: (g=1): rw=write, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16
randread_libaio: (g=2): rw=randread, bs=4K-4K/4K-4K/4K-4K, ioengine=libaio, iodepth=16
randwrite_libaio: (g=3): rw=randwrite, bs=4K-4K/4K-4K/4K-4K, ioengine=libaio, iodepth=16
fio-2.13
Starting 4 processes
Jobs: 1 (f=1): [_(3),w(1)] [57.2% done] [0KB/1440KB/0KB /s] [0/360/0 iops] [eta 03m:00s]
read: (groupid=0, jobs=1): err= 0: pid=22944: Mon Oct 23 22:39:33 2017
read : io=11280MB, bw=192204KB/s, iops=187, runt= 60096msec
slat (usec): min=514, max=80439, avg=646.33, stdev=752.19
clat (msec): min=15, max=217, avg=84.56, stdev=11.76
lat (msec): min=19, max=218, avg=85.21, stdev=11.74
clat percentiles (msec):
| 1.00th=[ 67], 5.00th=[ 78], 10.00th=[ 79], 20.00th=[ 80],
| 30.00th=[ 81], 40.00th=[ 82], 50.00th=[ 83], 60.00th=[ 83],
| 70.00th=[ 84], 80.00th=[ 85], 90.00th=[ 97], 95.00th=[ 98],
| 99.00th=[ 141], 99.50th=[ 157], 99.90th=[ 206], 99.95th=[ 206],
| 99.99th=[ 215]
bw (KB /s): min=116053, max=194884, per=83.59%, avg=160668.44, stdev=12322.09
lat (msec) : 20=0.04%, 50=0.47%, 100=97.14%, 250=2.36%
cpu : usr=0.27%, sys=12.11%, ctx=11392, majf=0, minf=4114
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=11280/w=0/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

write: (groupid=1, jobs=1): err= 0: pid=22988: Mon Oct 23 22:39:33 2017
write: io=11169MB, bw=190310KB/s, iops=185, runt= 60097msec
slat (usec): min=980, max=11771, avg=1199.15, stdev=114.66
clat (msec): min=18, max=233, avg=84.84, stdev=11.56
lat (msec): min=19, max=234, avg=86.04, stdev=11.56
clat percentiles (msec):
| 1.00th=[ 75], 5.00th=[ 78], 10.00th=[ 79], 20.00th=[ 80],
| 30.00th=[ 82], 40.00th=[ 82], 50.00th=[ 82], 60.00th=[ 83],
| 70.00th=[ 83], 80.00th=[ 90], 90.00th=[ 97], 95.00th=[ 99],
| 99.00th=[ 127], 99.50th=[ 145], 99.90th=[ 217], 99.95th=[ 225],
| 99.99th=[ 235]
bw (KB /s): min=86195, max=203420, per=84.20%, avg=160236.52, stdev=14185.44
lat (msec) : 20=0.10%, 50=0.13%, 100=95.03%, 250=4.75%
cpu : usr=3.43%, sys=19.40%, ctx=11383, majf=0, minf=15
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=11169/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

randread_libaio: (groupid=2, jobs=1): err= 0: pid=23038: Mon Oct 23 22:39:33 2017
read : io=75052KB, bw=1249.3KB/s, iops=312, runt= 60077msec
slat (usec): min=26, max=67681, avg=39.33, stdev=493.89
clat (usec): min=330, max=685519, avg=51179.34, stdev=55618.93
lat (usec): min=369, max=685554, avg=51219.54, stdev=55620.93
clat percentiles (msec):
| 1.00th=[ 5], 5.00th=[ 7], 10.00th=[ 9], 20.00th=[ 13],
| 30.00th=[ 18], 40.00th=[ 24], 50.00th=[ 33], 60.00th=[ 43],
| 70.00th=[ 58], 80.00th=[ 79], 90.00th=[ 119], 95.00th=[ 161],
| 99.00th=[ 269], 99.50th=[ 318], 99.90th=[ 441], 99.95th=[ 515],
| 99.99th=[ 603]
bw (KB /s): min= 690, max= 1077, per=79.42%, avg=991.92, stdev=50.96
lat (usec) : 500=0.11%
lat (msec) : 4=0.22%, 10=13.54%, 20=20.04%, 50=31.52%, 100=20.93%
lat (msec) : 250=12.32%, 500=1.26%, 750=0.06%
cpu : usr=0.25%, sys=1.27%, ctx=18767, majf=0, minf=31
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=18763/w=0/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

randwrite_libaio: (groupid=3, jobs=1): err= 0: pid=23099: Mon Oct 23 22:39:33 2017
write: io=169332KB, bw=2820.2KB/s, iops=705, runt= 60044msec
slat (usec): min=33, max=16475, avg=80.96, stdev=107.94
clat (usec): min=544, max=393218, avg=22600.60, stdev=29854.28
lat (usec): min=610, max=393401, avg=22682.53, stdev=29862.92
clat percentiles (usec):
| 1.00th=[ 892], 5.00th=[ 980], 10.00th=[ 988], 20.00th=[ 1012],
| 30.00th=[ 1032], 40.00th=[ 1064], 50.00th=[ 2008], 60.00th=[40192],
| 70.00th=[42240], 80.00th=[44288], 90.00th=[45824], 95.00th=[47872],
| 99.00th=[81408], 99.50th=[142336], 99.90th=[342016], 99.95th=[366592],
| 99.99th=[391168]
bw (KB /s): min= 504, max=58704, per=100.00%, avg=2821.13, stdev=8232.85
lat (usec) : 750=0.01%, 1000=14.89%
lat (msec) : 2=35.04%, 4=3.06%, 10=0.15%, 20=0.33%, 50=43.53%
lat (msec) : 100=2.33%, 250=0.19%, 500=0.46%
cpu : usr=0.47%, sys=5.36%, ctx=35006, majf=0, minf=19
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=100.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=42333/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

Run status group 0 (all jobs):
READ: io=11280MB, aggrb=192204KB/s, minb=192204KB/s, maxb=192204KB/s, mint=60096msec, maxt=60096msec

Run status group 1 (all jobs):
WRITE: io=11169MB, aggrb=190309KB/s, minb=190309KB/s, maxb=190309KB/s, mint=60097msec, maxt=60097msec

Run status group 2 (all jobs):
READ: io=75052KB, aggrb=1249KB/s, minb=1249KB/s, maxb=1249KB/s, mint=60077msec, maxt=60077msec

Run status group 3 (all jobs):
WRITE: io=169332KB, aggrb=2820KB/s, minb=2820KB/s, maxb=2820KB/s, mint=60044msec, maxt=60044msec

# EXT4
root@ds418:/volume1/test-btrfs# cd /volume2/test-ext4/
root@ds418:/volume2/test-ext4# fio fio.conf
read: (g=0): rw=read, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16
write: (g=1): rw=write, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16
randread_libaio: (g=2): rw=randread, bs=4K-4K/4K-4K/4K-4K, ioengine=libaio, iodepth=16
randwrite_libaio: (g=3): rw=randwrite, bs=4K-4K/4K-4K/4K-4K, ioengine=libaio, iodepth=16
fio-2.13
Starting 4 processes
Jobs: 1 (f=1): [_(3),w(1)] [57.2% done] [0KB/1301KB/0KB /s] [0/325/0 iops] [eta 03m:00s]
read: (groupid=0, jobs=1): err= 0: pid=23298: Mon Oct 23 22:46:16 2017
read : io=10491MB, bw=178805KB/s, iops=174, runt= 60081msec
slat (usec): min=147, max=1176, avg=223.56, stdev=48.77
clat (msec): min=19, max=286, avg=91.38, stdev=33.13
lat (msec): min=20, max=286, avg=91.61, stdev=33.11
clat percentiles (msec):
| 1.00th=[ 43], 5.00th=[ 60], 10.00th=[ 80], 20.00th=[ 81],
| 30.00th=[ 83], 40.00th=[ 83], 50.00th=[ 84], 60.00th=[ 84],
| 70.00th=[ 85], 80.00th=[ 88], 90.00th=[ 121], 95.00th=[ 167],
| 99.00th=[ 237], 99.50th=[ 243], 99.90th=[ 265], 99.95th=[ 273],
| 99.99th=[ 285]
bw (KB /s): min=84667, max=160250, per=78.39%, avg=140163.53, stdev=15289.83
lat (msec) : 20=0.01%, 50=2.69%, 100=85.01%, 250=12.04%, 500=0.26%
cpu : usr=0.15%, sys=4.06%, ctx=10520, majf=0, minf=4118
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=10491/w=0/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

write: (groupid=1, jobs=1): err= 0: pid=23359: Mon Oct 23 22:46:16 2017
write: io=9716.0MB, bw=165547KB/s, iops=161, runt= 60099msec
slat (usec): min=195, max=113232, avg=472.13, stdev=2793.09
clat (msec): min=5, max=311, avg=98.46, stdev=22.88
lat (msec): min=5, max=312, avg=98.93, stdev=22.80
clat percentiles (msec):
| 1.00th=[ 58], 5.00th=[ 80], 10.00th=[ 81], 20.00th=[ 83],
| 30.00th=[ 85], 40.00th=[ 91], 50.00th=[ 92], 60.00th=[ 98],
| 70.00th=[ 101], 80.00th=[ 110], 90.00th=[ 127], 95.00th=[ 151],
| 99.00th=[ 176], 99.50th=[ 186], 99.90th=[ 212], 99.95th=[ 221],
| 99.99th=[ 314]
bw (KB /s): min=116736, max=202752, per=100.00%, avg=165725.52, stdev=19764.11
lat (msec) : 10=0.11%, 20=0.09%, 50=0.37%, 100=65.36%, 250=34.06%
lat (msec) : 500=0.01%
cpu : usr=2.81%, sys=3.44%, ctx=9618, majf=0, minf=19
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.8%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=9716/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

randread_libaio: (groupid=2, jobs=1): err= 0: pid=23401: Mon Oct 23 22:46:16 2017
read : io=67396KB, bw=1121.1KB/s, iops=280, runt= 60072msec
slat (usec): min=14, max=148, avg=20.36, stdev= 5.35
clat (usec): min=336, max=633669, avg=57013.32, stdev=56191.81
lat (usec): min=357, max=633691, avg=57034.56, stdev=56191.23
clat percentiles (msec):
| 1.00th=[ 5], 5.00th=[ 7], 10.00th=[ 9], 20.00th=[ 14],
| 30.00th=[ 21], 40.00th=[ 29], 50.00th=[ 38], 60.00th=[ 52],
| 70.00th=[ 69], 80.00th=[ 93], 90.00th=[ 133], 95.00th=[ 167],
| 99.00th=[ 258], 99.50th=[ 302], 99.90th=[ 416], 99.95th=[ 449],
| 99.99th=[ 586]
bw (KB /s): min= 650, max= 1243, per=91.56%, avg=1026.42, stdev=144.18
lat (usec) : 500=0.11%, 750=0.01%, 1000=0.01%
lat (msec) : 4=0.14%, 10=11.81%, 20=17.72%, 50=29.42%, 100=23.30%
lat (msec) : 250=16.39%, 500=1.09%, 750=0.02%
cpu : usr=0.25%, sys=0.80%, ctx=16858, majf=0, minf=35
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=16849/w=0/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

randwrite_libaio: (groupid=3, jobs=1): err= 0: pid=23465: Mon Oct 23 22:46:16 2017
write: io=82240KB, bw=1369.8KB/s, iops=342, runt= 60043msec
slat (usec): min=16, max=60139, avg=53.54, stdev=1122.75
clat (usec): min=467, max=340981, avg=46657.96, stdev=17516.45
lat (usec): min=527, max=341004, avg=46712.39, stdev=17496.78
clat percentiles (usec):
| 1.00th=[ 1004], 5.00th=[39168], 10.00th=[41216], 20.00th=[42752],
| 30.00th=[43776], 40.00th=[44800], 50.00th=[45824], 60.00th=[46336],
| 70.00th=[47872], 80.00th=[48896], 90.00th=[51456], 95.00th=[55040],
| 99.00th=[83456], 99.50th=[102912], 99.90th=[317440], 99.95th=[325632],
| 99.99th=[337920]
bw (KB /s): min= 680, max= 1944, per=100.00%, avg=1370.13, stdev=148.25
lat (usec) : 500=0.03%, 750=0.03%, 1000=0.91%
lat (msec) : 2=0.47%, 4=0.02%, 10=0.20%, 20=0.40%, 50=82.85%
lat (msec) : 100=14.52%, 250=0.25%, 500=0.31%
cpu : usr=0.40%, sys=1.08%, ctx=20364, majf=0, minf=23
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=20560/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

Run status group 0 (all jobs):
READ: io=10491MB, aggrb=178805KB/s, minb=178805KB/s, maxb=178805KB/s, mint=60081msec, maxt=60081msec

Run status group 1 (all jobs):
WRITE: io=9716.0MB, aggrb=165546KB/s, minb=165546KB/s, maxb=165546KB/s, mint=60099msec, maxt=60099msec

Run status group 2 (all jobs):
READ: io=67396KB, aggrb=1121KB/s, minb=1121KB/s, maxb=1121KB/s, mint=60072msec, maxt=60072msec

Run status group 3 (all jobs):
WRITE: io=82240KB, aggrb=1369KB/s, minb=1369KB/s, maxb=1369KB/s, mint=60043msec, maxt=60043msec

Disk stats (read/write):
md3: ios=27340/30746, merge=0/0, ticks=1918760/2098510, in_queue=4008910, util=99.75%, aggrios=27344/30877, aggrmerge=0/77, aggrticks=1919930/2111730, aggrin_queue=4031580, aggrutil=99.71%
sdd: ios=27344/30877, merge=0/77, ticks=1919930/2111730, in_queue=4031580, util=99.71%

FB: Pctine

pentium

pentium
個人積分：136分
文章編號：66248571

136分

3樓

2017-10-29 16:16

DS718+路過進來看P大撰文

pentium

pentium
個人積分：136分
文章編號：66248596

136分

4樓

2017-10-29 16:22

pctine wrote:
DSM 6.2 beta 的儲存空間管理員可以設定 RAID rebuild 的效能, 此次實測以儘速完成 rebuild 為前提.

請教P大，這兩個選項若在同樣環境下測試，在時間上會有多少差異？

pctine

pctine
個人積分：5089分
文章編號：66250230

5089分

樓主

2017-10-29 20:37

pentium wrote:
請教P大，這兩個選項若在同樣環境下測試，在時間上會有多少差異？..(恕刪)

剛才將儲存管理員調回預設值. 同樣插拔第四顆硬碟, 測試 RAID5 rebuild. 容量 1TB.

17:31:34 - 20:19:52 = 02:48:18, 重建容量約 1TB, 這樣換算下來約 100MB/sec,

在此期間 NAS 的 loading 不是很 busy, 期間大致上剛好在測試 video station, 就隨手 copy 了數個影片至 NAS. 所以在系統不是很 busy 的情況下, 它會自動調節 rebuild 的速度, HDD*3 RAID5 rebuild 均速 100MB/sec 算是不錯的表現了.

FB: Pctine

tsaobird

tsaobird
個人積分：16分
文章編號：66251452

16分

6樓

2017-10-29 22:55

DS418 支援 4K/H264, 4K/H265, 1080P/H264 等高清影片即時轉碼, 其中 H.265 也是市售現唯一支援 10bit 轉碼能力之 NAS, 眼尖的 user 可以發現, 獨缺 4K/H264 轉碼功能, 的確 Realtek RTD1296 ARM 64bit CPU, 其主力也是在多媒體播放, 其影片解碼(decode)能力很完整, 但在影片編碼方面, 就缺了 4K/h264 轉碼(decode & endcode)此部份, 這是比較可惜的部份.

1. 4K/H264的部分是否要改成1080P/H265

2. 音效部分應該沒支援 atmos 及 DTSX？
影像部分應該沒HDR 2020？

謝謝兄！

pctine

pctine
個人積分：5089分
文章編號：66251561

5089分

樓主

2017-10-29 23:06

tsaobird wrote:
1. 4K/H264的部分是否要改成1080P/H265...(恕刪)

筆誤, 已修正, 謝謝你.

FB: Pctine

tsaobird

tsaobird
個人積分：16分
文章編號：66251711

16分

8樓

2017-10-29 23:23

請問兄：
在已經有存資料的情境下，還能補建btrfs嗎？

pctine

pctine
個人積分：5089分
文章編號：66253316

5089分

樓主

2017-10-30 8:35

tsaobird wrote:
在已經有存資料的情境下，還能補建btrfs嗎？...(恕刪)

在 DS NAS 上面原本的 ext4 & btrfs 是無法直接互轉格式, 必須先將資料備份出來.

FB: Pctine

aiky

aiky
個人積分：1分
文章編號：66253420

1分

10樓

2017-10-30 8:49

想請教P大，原來是DS214PLAY換成DS418，

1.原資料如何移轉?
2.若要換成快照系統，原來是EXT4 file system換成btrfs，資料會被格式化不見嗎？

謝謝，小弟是初學者。
