前言：
我本身是一個資深阿宅，有個自己的儲存nas是很合理的，迷片，電影，動畫，影集，程式ｉｓｏ檔
並且工作多少也有再跑些linux or unix系統跑跑程式之類的，所以也有VM的需求
於是誕生了Home Lab All in one VM NAS 計畫。
因為內網1G對我已不敷使用，並且"爽度"也不夠！所以10G網卡是必須的
搜尋市面上有10G網卡和5BAY以上的機種
目前找到的款式幾乎毫無性價比，BAY數又有限制，只能說ＯＵＴ！
這樣還不如自己ＤＩＹ，bay數自己也可控制，性能又高，爽度一級棒！！！
當然，如果沒有時間或懶的土豪可以直接上市售的高階款，也沒差，只是貴多了，感覺不值得
題外話，在此要澄清下，我不是土豪，為什麼呢！？因為我沒車沒車貸，沒房沒房貸，沒妻沒小孩，更沒七仔要養，名牌衣服或鞋子更是少買，所以千萬不要在說我是土豪了
最終硬體如下
大部分都不是同時買的，不同時期慢慢替換疊加上來的
MB: Supermicro X10SDV-TLN4F
MEM:Samsung M393A4K40BB0-CPB 32GB DDR4-2133 x 2
HD:M.2Samsung SM951
HD:Samsung ST2000LM003 x 10
HD:Intel SSDSA2UP024G3H x 2
POWER:SilverStone 450W SFX SST-ST45SF-G
CASE:iStarUSA S-917
HBA:LSI 9211-8i
Expander :Intel RES2CV240
抽取盒:Supermicro CSE-M28SAB x 2
為什麼選這張主板呢？內建Xeon D 8核，ITX大小，以及最重要的10G網卡，相比外面市售的nas，簡直暴利
▼主板正面照
▼背面照

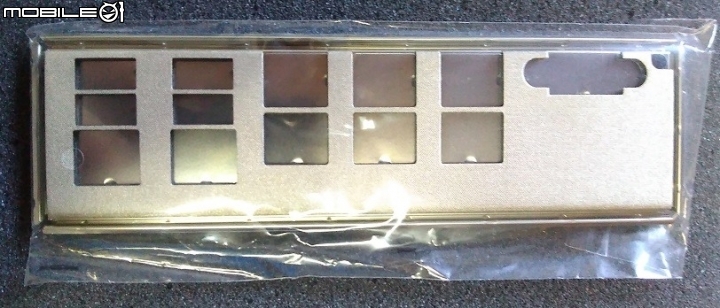

▼檔板，接口要自己拆

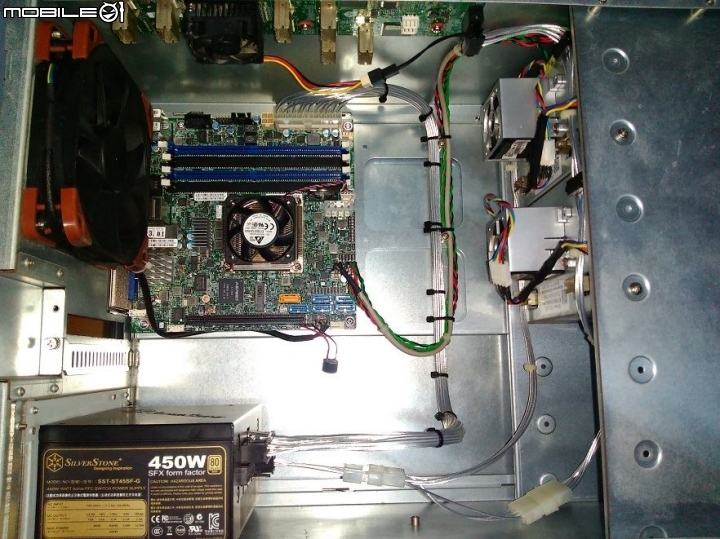

▼省略繁雜的過程，直接上機照(其實忘記拍了...
▼線自己做的,cpu線做完後才發現不用接,大4pin是輸出不是輸入,也白做了....

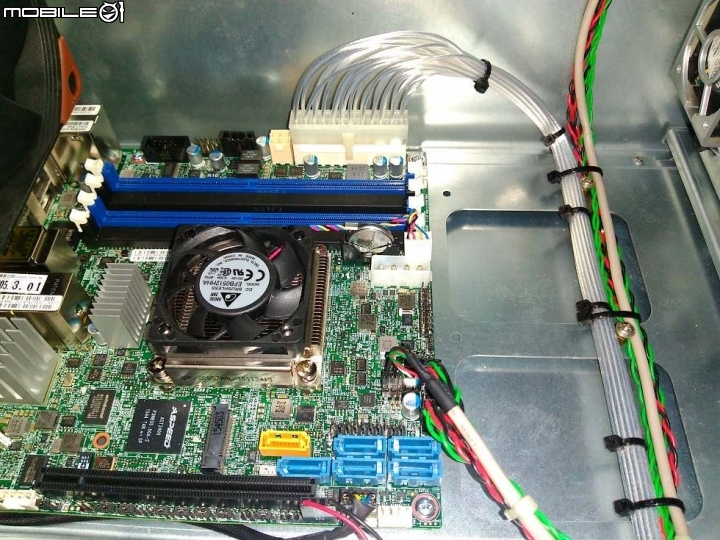

▼整線不只為了好看,更為了不影響散熱風道

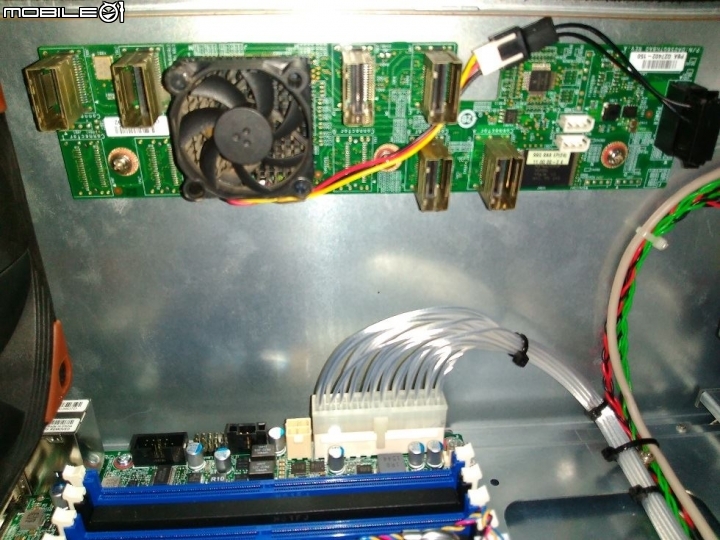

▼上方用AB膠固定的Intel RES2CV240
▼風扇太吵用降壓線，其實2.5吋沒有很熱，或許可以在串一個上去，免得積灰塵
▼裝了個風扇在9211-8i上，電源線剛剛好，有沒有~
▼pci卡榫，9211-8i鏽的有點嚴重
▼m.2 sm951，測試因該有4x速度，但硬碟壞沒備份到圖片，等以後有機會再補了，懶了....
▼當初為了裝matx使用的壓克力板,讓power往主板反方向去，目前不用了

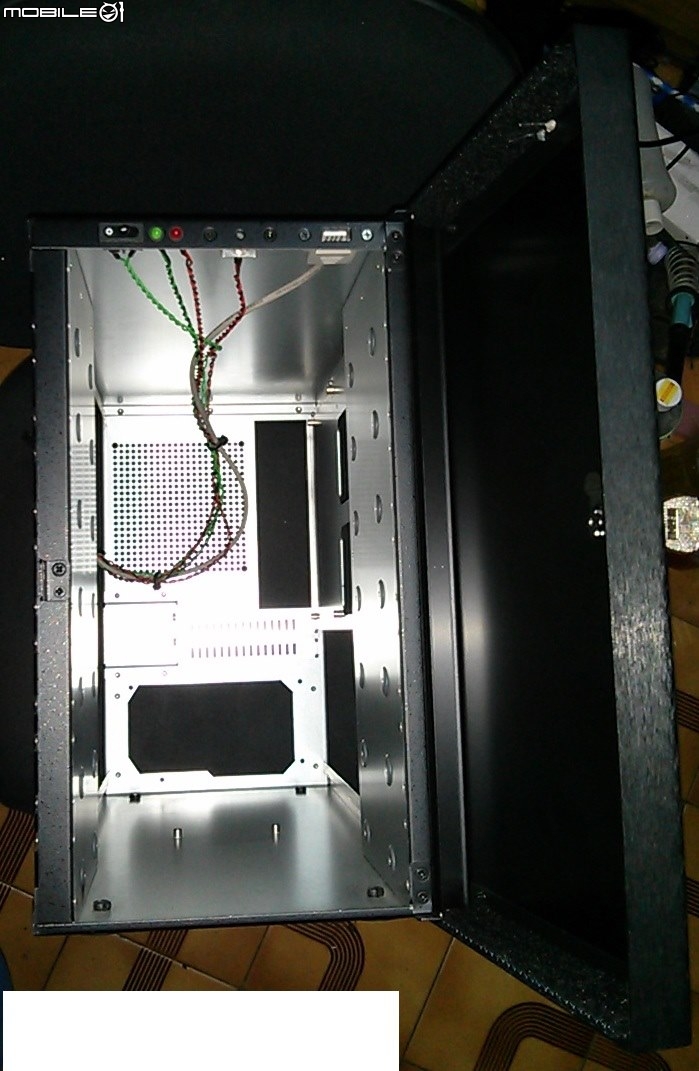

▼當初拍的，照不好見諒
▼正面7 X 5.25

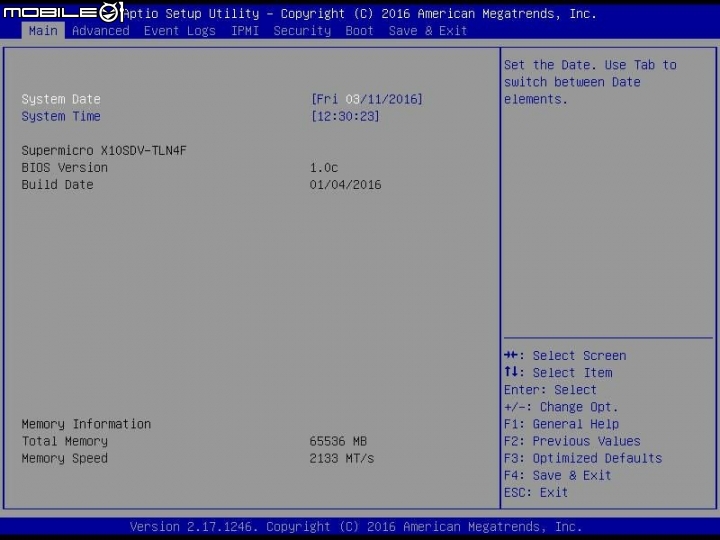

▼bios版本為1.0c，1.0b的不支援SR-IOV，升級不知有沒有用,就有待其他人測試了

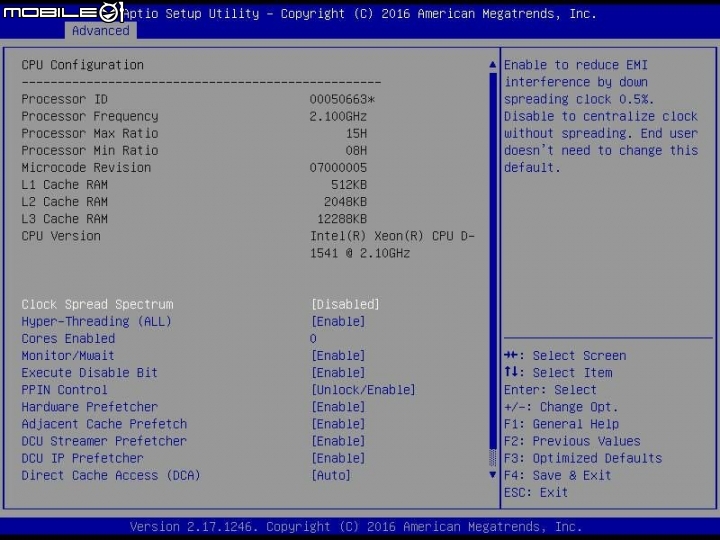

▼Xeon D-1541，新出貨因該都是這個了
▼SR-IOV Support
▼IPMI

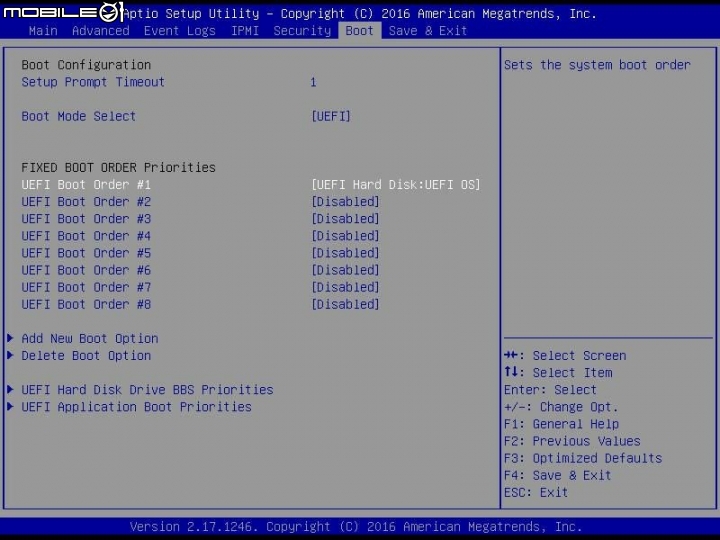

▼支援UEFI開機，其他我都關了
▼IPMI遠端掛載ISO開機選項，有了IPMI的確省事很多
▼esxi 6正常認到nvme，5試過讀不到hdd
▼安裝
▼安裝成功
▼眼尖被我拍下

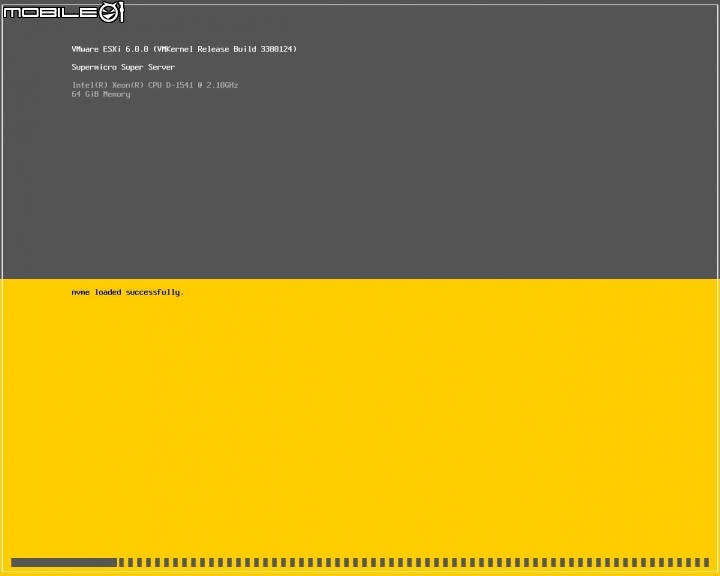

▼nvme loaded successfully

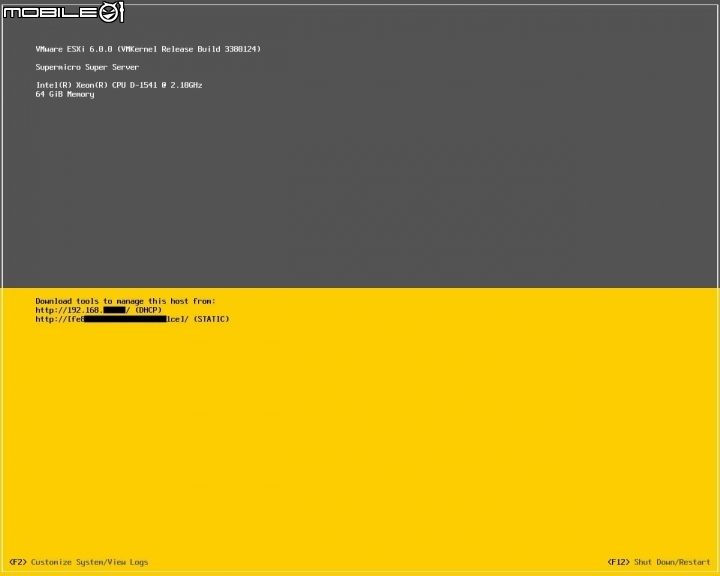

▼正常啟動
▼一開機一支有這錯誤，還以為是硬體問題，查了半天也不到資料
▼結果用英文版開就正常了
▼認不到10G網卡
安裝10G網卡教學
10G驅動，因該是目前唯一最新的版本
ixgbe-4.1.1.1-1331820-3187103.zip
下載解壓縮後傳入datastore1或自己更改的名稱裡,記得開啟ssh連入
# cp /vmfs/volumes/datastore1/net-ixgbe-4.1.1.1-1OEM.550.0.0.1331820.x86_64.vib /tmp
# cd /tmp
# esxcli software acceptance set --level=CommunitySupported
Host acceptance level changed to 'CommunitySupported'.
# esxcli software vib install -v /tmp/net-ixgbe-4.1.1.1-1OEM.550.0.0.1331820.x86_64.vib
Installation Result
Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective.
Reboot Required: true
VIBs Installed: Intel_bootbank_net-ixgbe_4.1.1.1-1OEM.550.0.0.1331820
VIBs Removed: VMware_bootbank_net-ixgbe_3.7.13.7.14iov-20vmw.600.0.0.2494585
VIBs Skipped:
# reboot
▼重開機後就正常抓到了

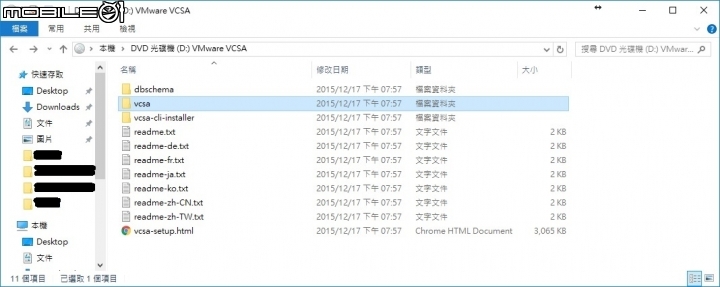

▼為了使用SR-IOV要使用vCenter，6.0後的版本vcsa要用ISO檔掛載安裝取代之前vof樣板的方式，進入vcsa目錄

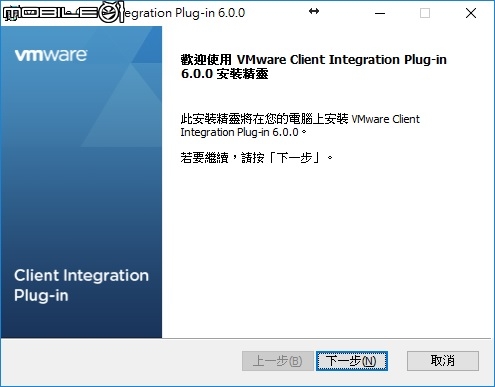

▼安裝本地程式，會叫你瀏覽器關閉
▼下一步
▼下一步
▼下一步
▼安裝
▼等待

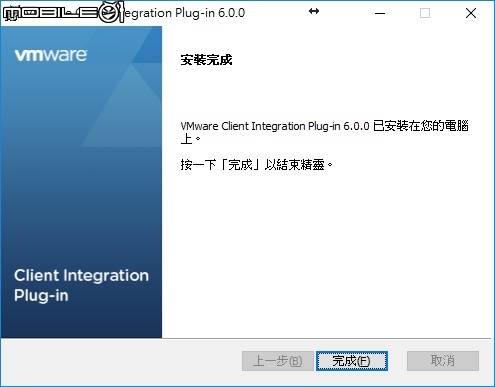

▼完成
▼回上一頁，透過html連接安裝畫面
▼啟動應用程式
▼Allow
▼安裝

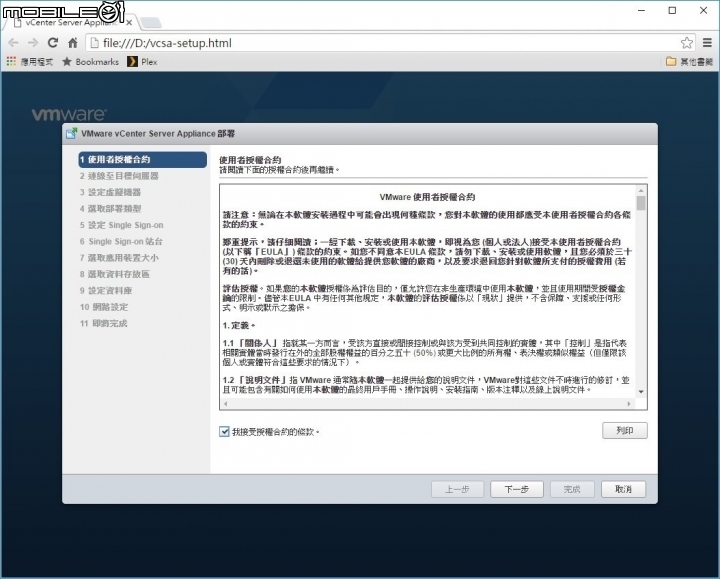

▼下一步
▼輸入esxi IP和帳密

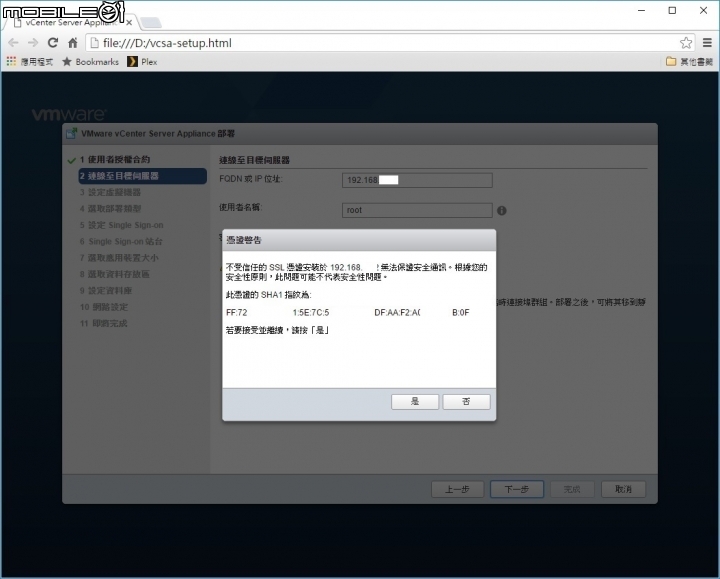

▼是
▼VCSA名稱及密碼

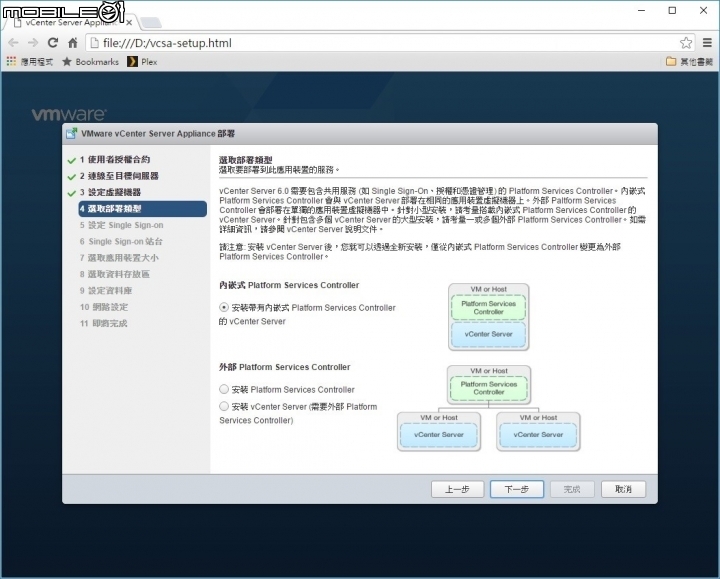

▼安裝帶有內嵌式Platform Services Controller 的vCenter Server

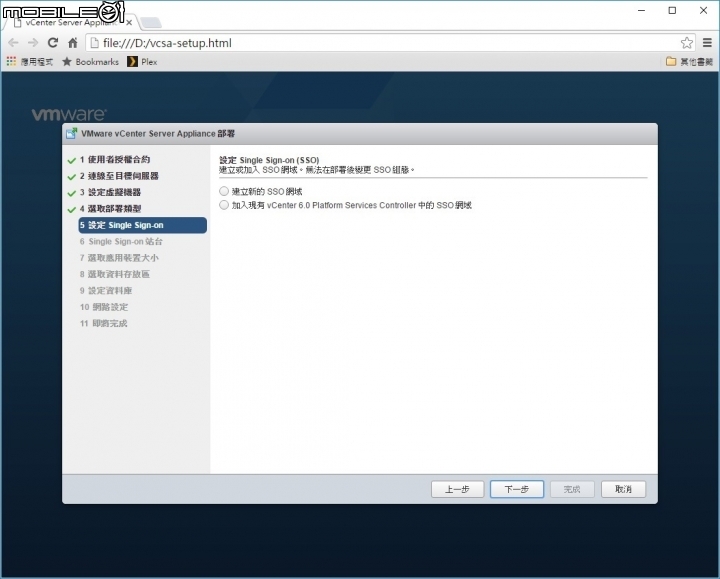

▼建立新的SSO網域
▼SSO密碼及網域名稱

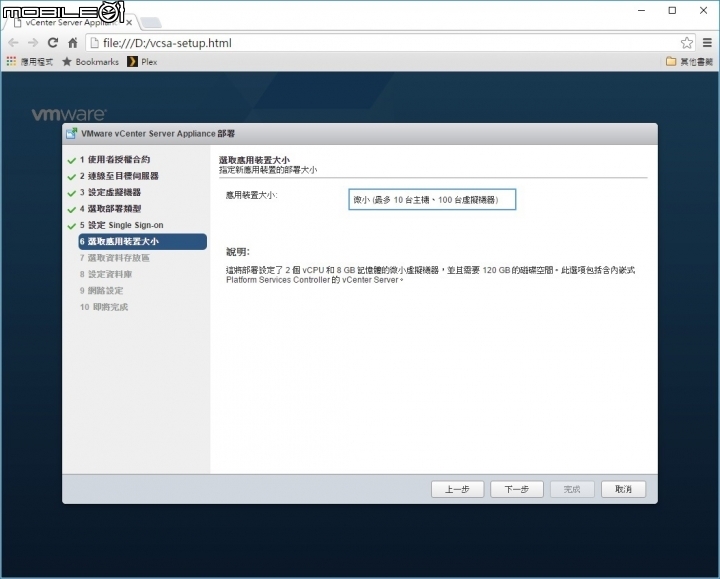

▼微小，夠用了

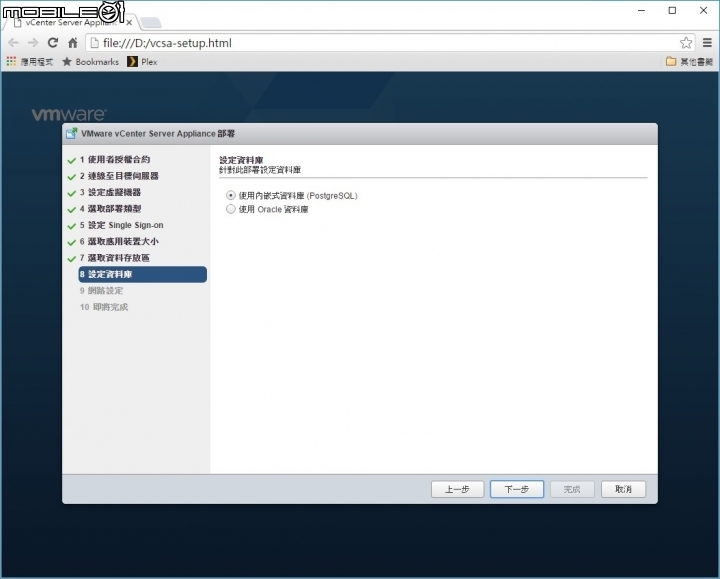

▼使用內嵌式資料庫
▼IP設定，紅箭頭處輸入前面的SSO網域名稱的話會失敗,好像會問DNS，沒架DNS用IP即可
▼是

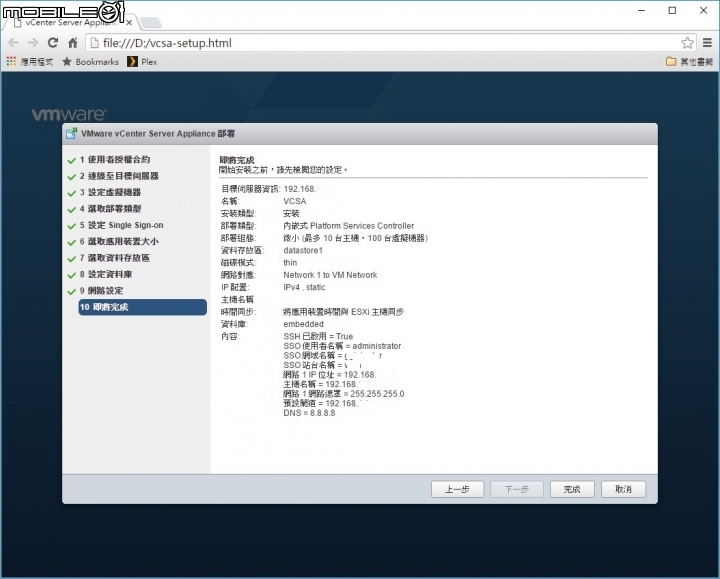

▼最後確認點選完成
▼開始在esxi裡安裝VM
▼安裝完成，透過上面的網址登入vSphere Web Client

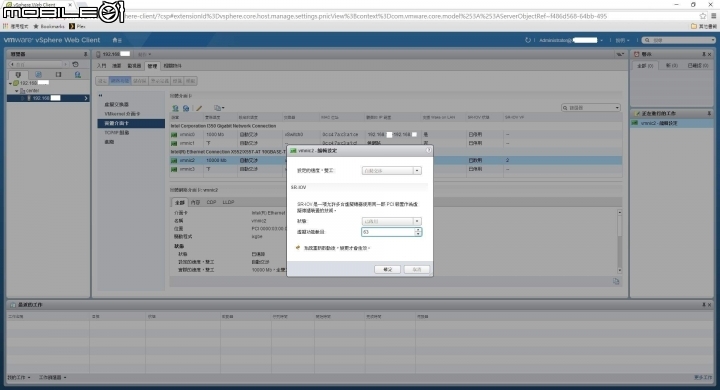

▼SR-IOV只有在這找到可以設定，搞得真麻煩，最多63個，I350也支援SR-IOV，但沒測試
▼啟用後SR-IOV狀態就會顯示已啟用，但要重開機，類似直通
▼重開機後就可以在Advanced Settings裡看到SR-IOV後的數量，這裡我嘗試用5個

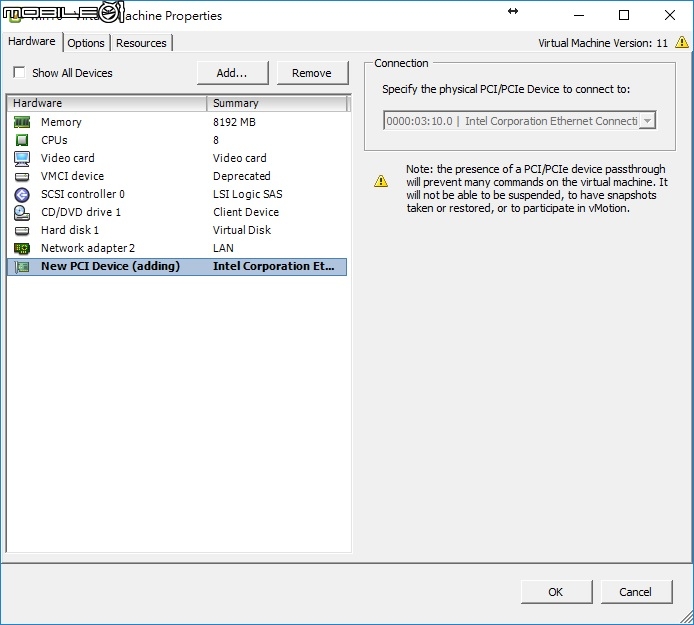

▼試著新增看看，PCI Device

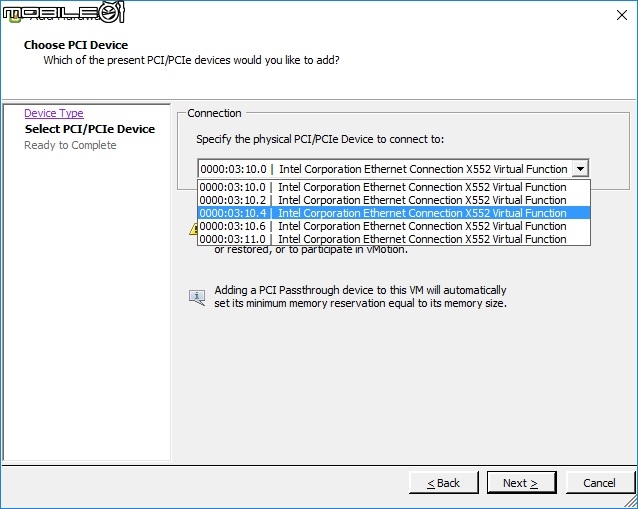

▼可選那5個
▼SR-IOV幾個，這裡就有幾個
▼Finish
▼類似直通
▼可重複選，但會失敗還是乖乖選不重複的

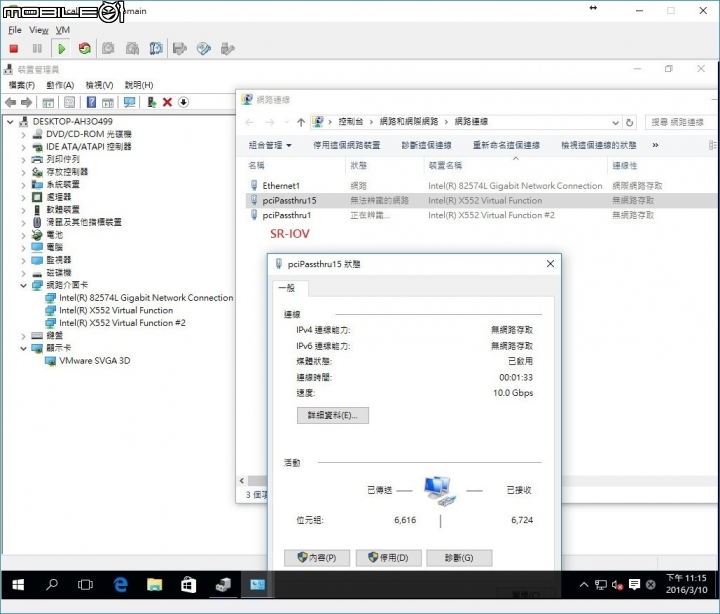

▼VM裡狀態

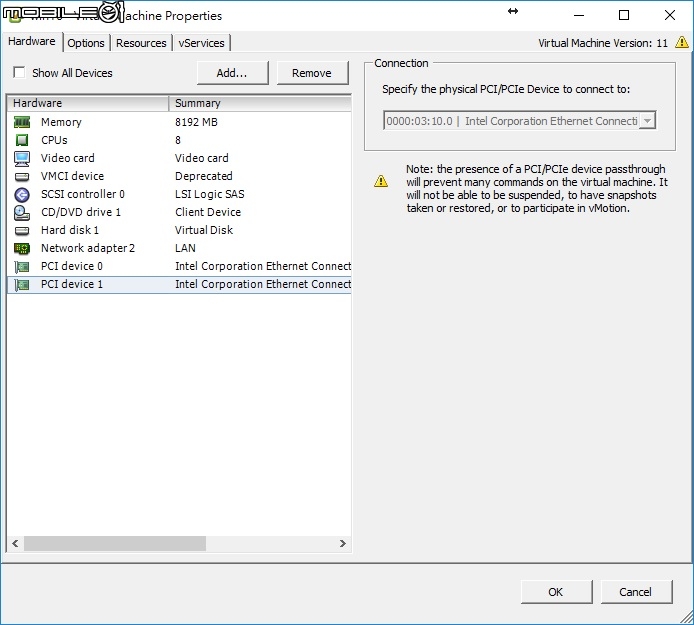

▼直通比較

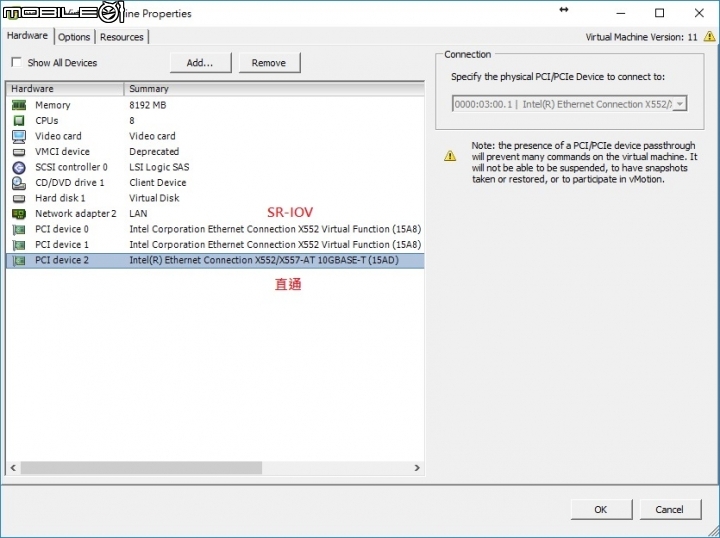

▼型號顯示不太一樣
▼VM裡也是
後話:
軟體架構等要慢慢測試了
預計freenas ZFS跑RAID，切部分ISCSI給esxi用,再跑VM
我用iperf測10G網卡都大約只到2G，不知啥問題，其他參數就會卡住，WIN10系統
iperf -c 192.168.2.3 -w 512k -i 5 -t 600 -P 2
參考idolclub大的文章
http://www.mobile01.com/topicdetail.php?f=507&t=3341699
難倒要用ZFS來實際傳檔比較準?
要比較直通，SR-IOV或VMXNET3的效果了
，
