[全臺第一]怪獸級40G效能&自動分層NAS開箱 -QNAP TVS-EC1580MU-SAS-RP 多圖

在過去的幾年間,似乎每年都在買C/P值夠高的Soft-Raid NAS儲存設備
2010年買了 Synology第一台大Bay數的 RS2211+
2012年追求更大容量的Synology RS3412RPXS+
隨後的400T等級巨量的 Synology RS10613XS+

不論以上哪一種似乎就是一種ScaleUP的方式，只能在效能/容量間取捨

Synology的SSD Cache技術也從一開始的不太好用慢慢變得可以過得去有點效果。
Synology搭雙10G網卡的RS3614XS+搭載了全36顆SSD但最後發現SATA堆疊就是種悲劇的開始

如今在空間與效能上的拔河中，找到了全新的怪獸級解決方案

QNAP TVS-EC1580MU-SAS-RP


這技術概念上就是有很多個不同的儲存媒介Pool,主機依照檔案是否常存取決定檔案放置哪個Pool裡
對於使用者而言,就只要開心用就好,實在太方便了！

接下來我就使用超過100張圖來分想這個怪獸是如何嚇到我的,要開始了喔！

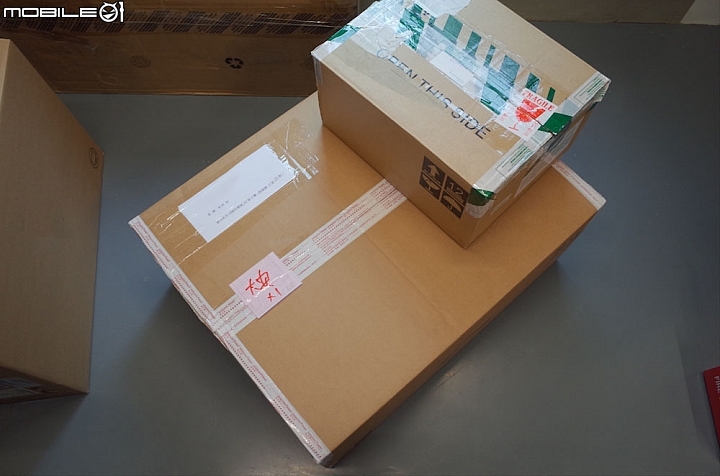

首先：收到主機箱＆配件包裝。

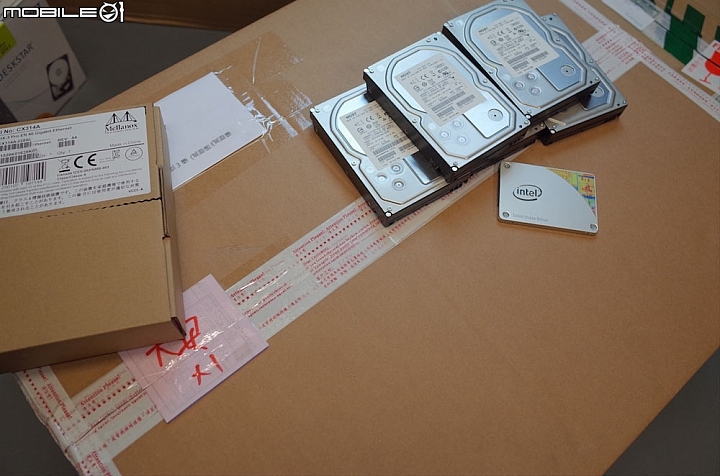

配件：HDD HGST SAS 4TB +SSD Intel 530 240G +Mellanox 40G網路卡+記憶體


配件2:滑軌，裝載機房中當然一定只有Rack機種才能有好的空間使用效率

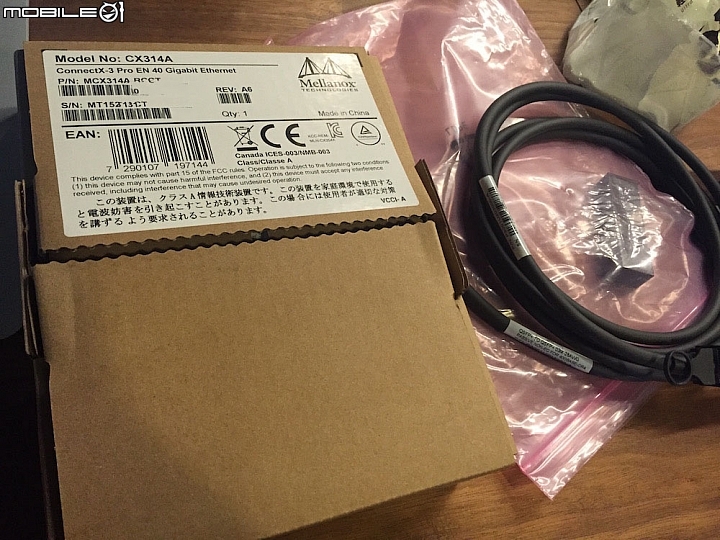

Mellanox 40G網路卡,
感謝Dell原廠大大去年規劃時便宜賣我了Force 10 S4810F讓我今天就能立刻享受40G暴力體驗
讓我即刻發線10G年代已經是家家戶戶必備良藥,服務機房核心沒有個40G似乎就遜色不少了！

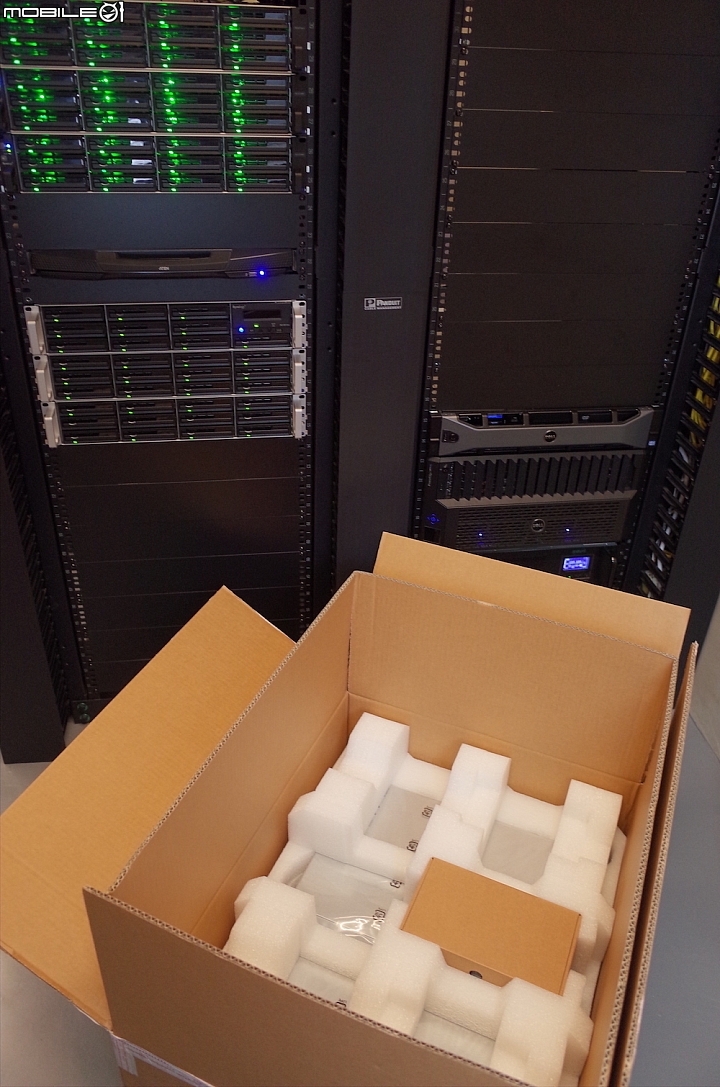

在機房中拆箱
目前線上已經有兩座其中36顆SSD+24顆SAS的的機種服務中。


Qnap包裝水準真的比較像一線廠的


主機線材包裝在紙盒當中

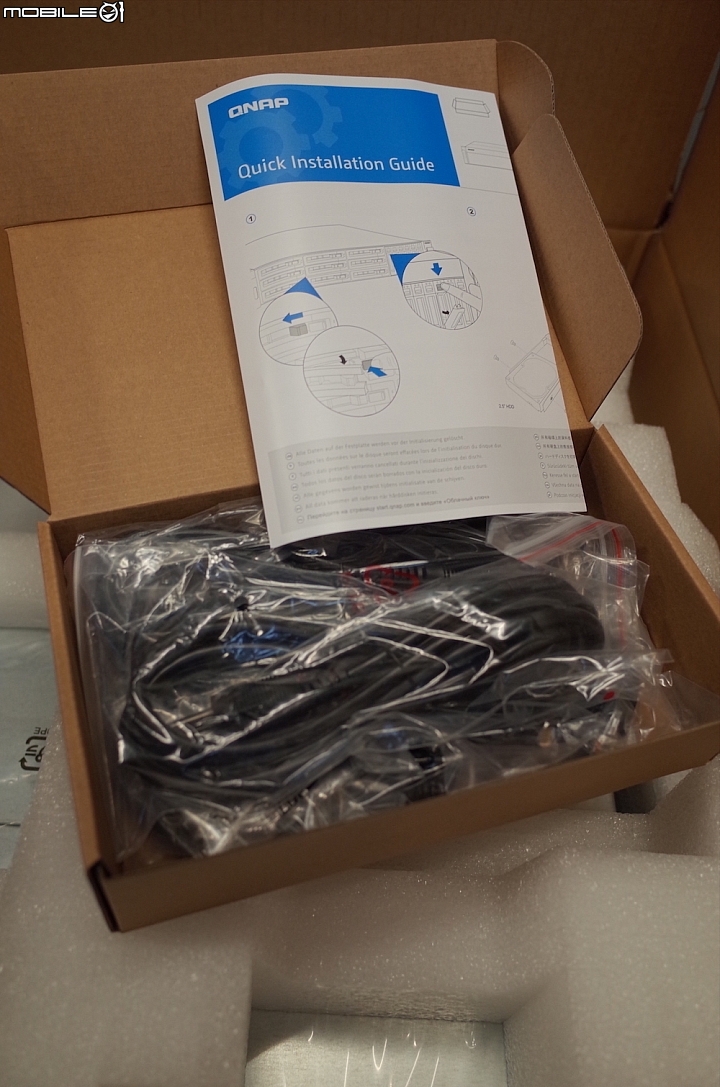

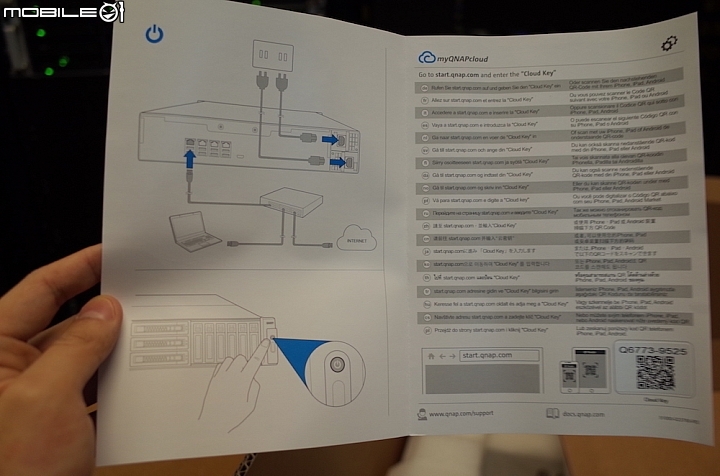

簡易安裝說明


右下角有個QR Code一下下就能立刻查看機器相關資訊了！

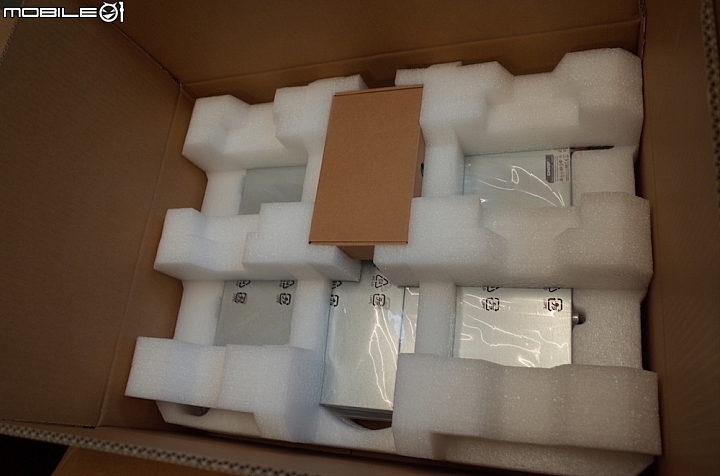

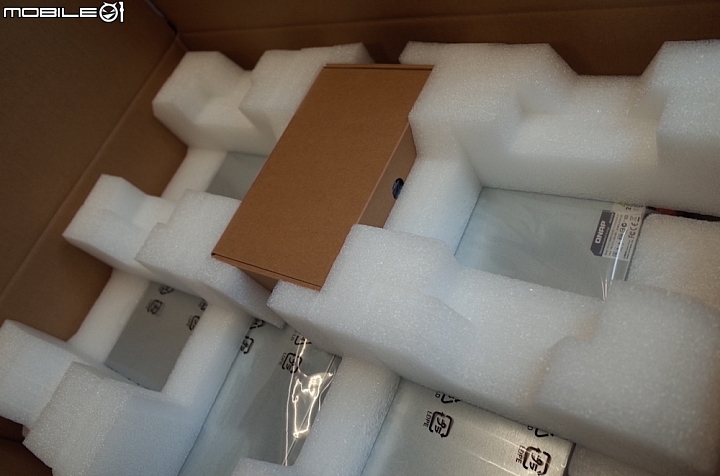

主機在紙箱中，被泡棉支架穩穩固定住，且有非常好的塑膠套包裝


接下來是40G網路卡介紹

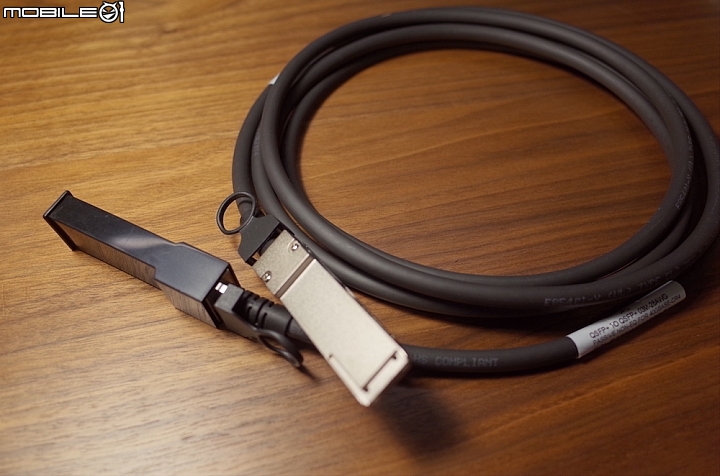

40G QSFP+ Direct Attach Cables 因為機器與Switch不遠是非常好的選擇

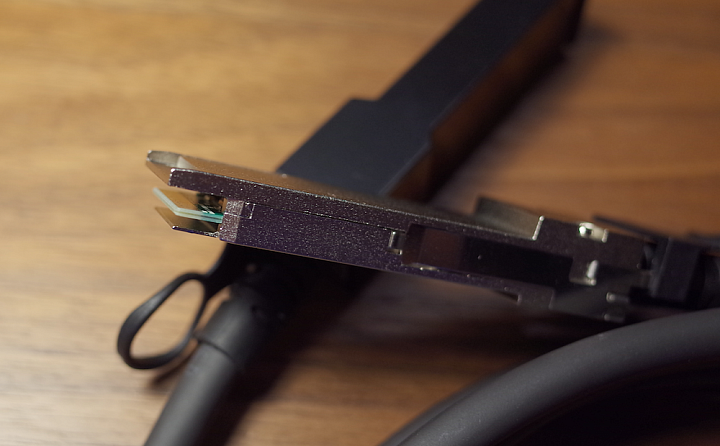

近看一張QSFP+的接頭照

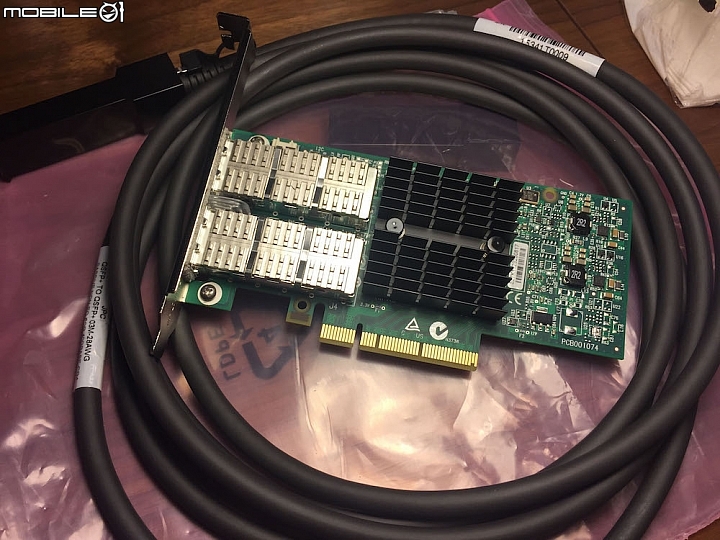

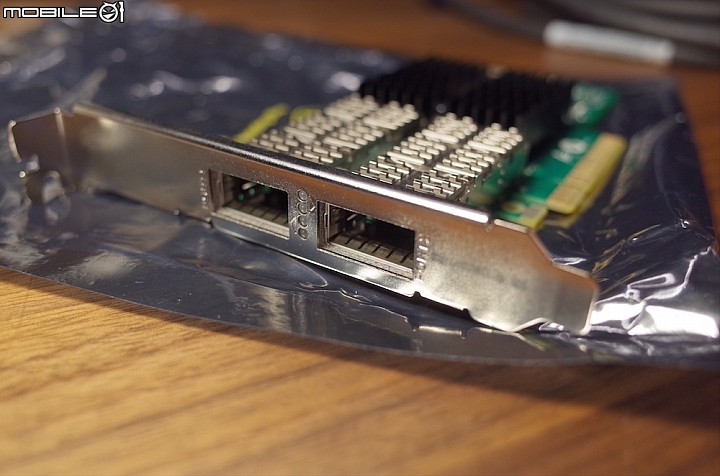

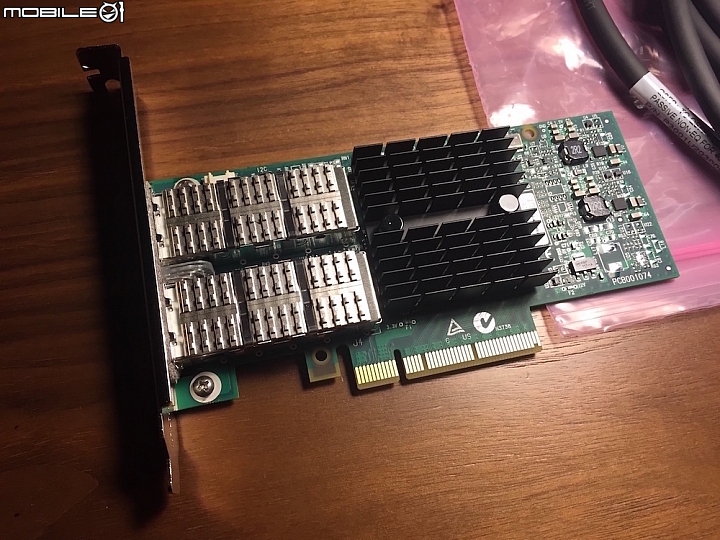

Mellanox 40G網路卡 雙Port

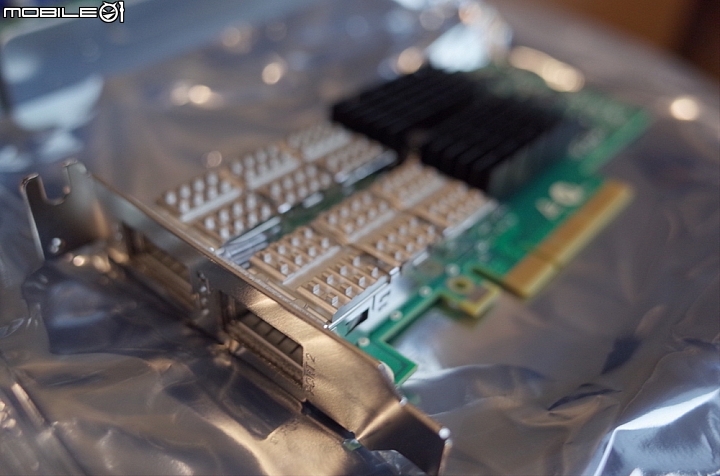

Mellanox 40G網路卡 接口近照

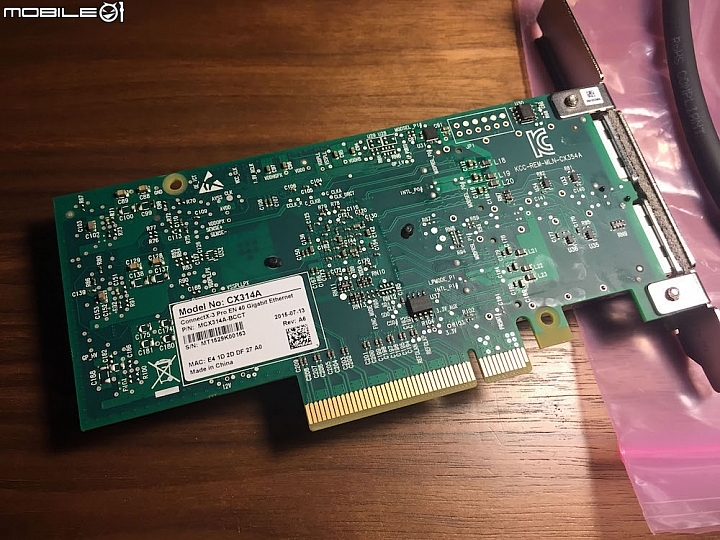

Mellanox 40G網路卡 背後


Mellanox 40G網路卡 正面 裝上主機之前我們需要換成短的擋板,主機是半高機箱


重頭戲登場

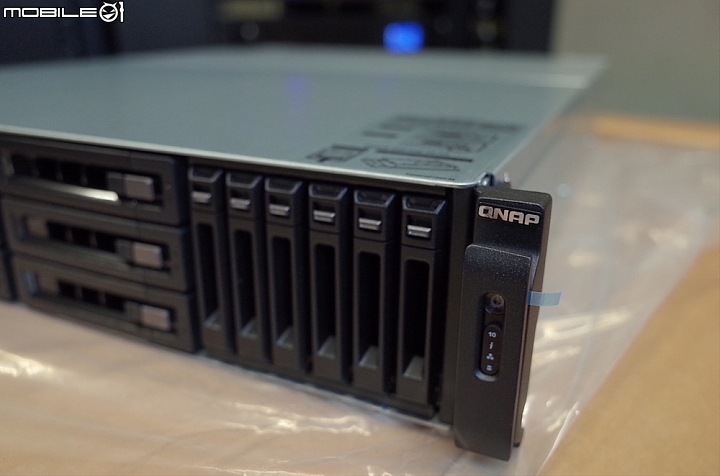

主機上搭配3.5"9顆+6顆2.5"

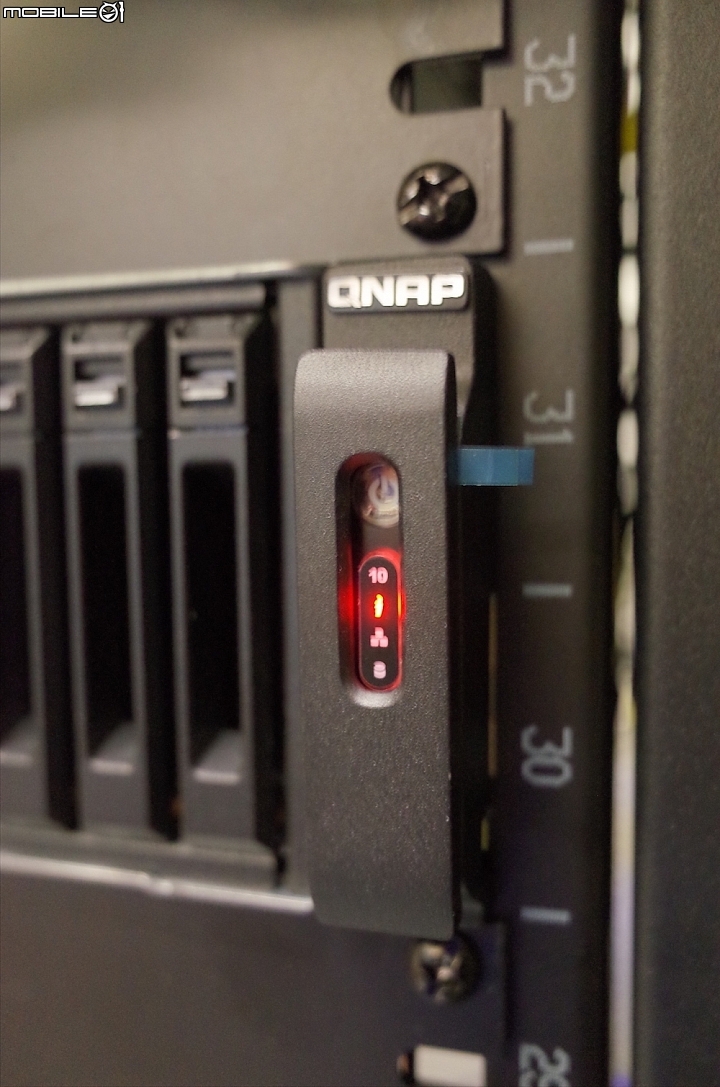

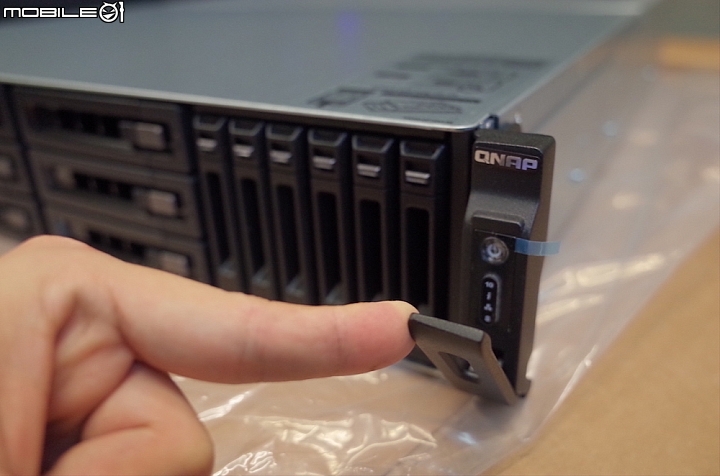

主機上電源鈕與相關燈號設計在面板右邊,可能是因為追著Qnap要機器,
所以QnapLogo似乎太趕貼上去還有點歪


與軌道固定的卡榫，
這個設計在10年就跟Synology提,可惜從22Bays~34~36~106Bays就是不願意做給客戶.
光這個點就能看出Qnap在產品硬體設計水準已經顯著比Synology成熟

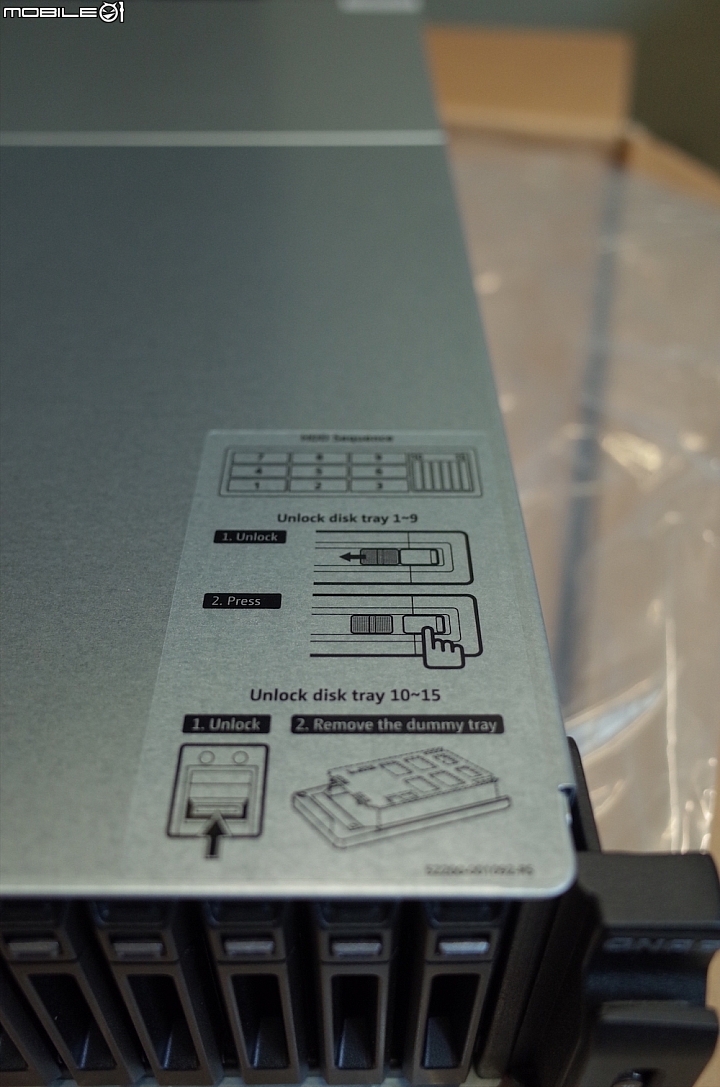

在機構設計上，硬碟支架，有非常清楚的圖示
必須先解開卡榫後才能退出硬碟，就不會不小心壓到導致硬碟鬆脫，

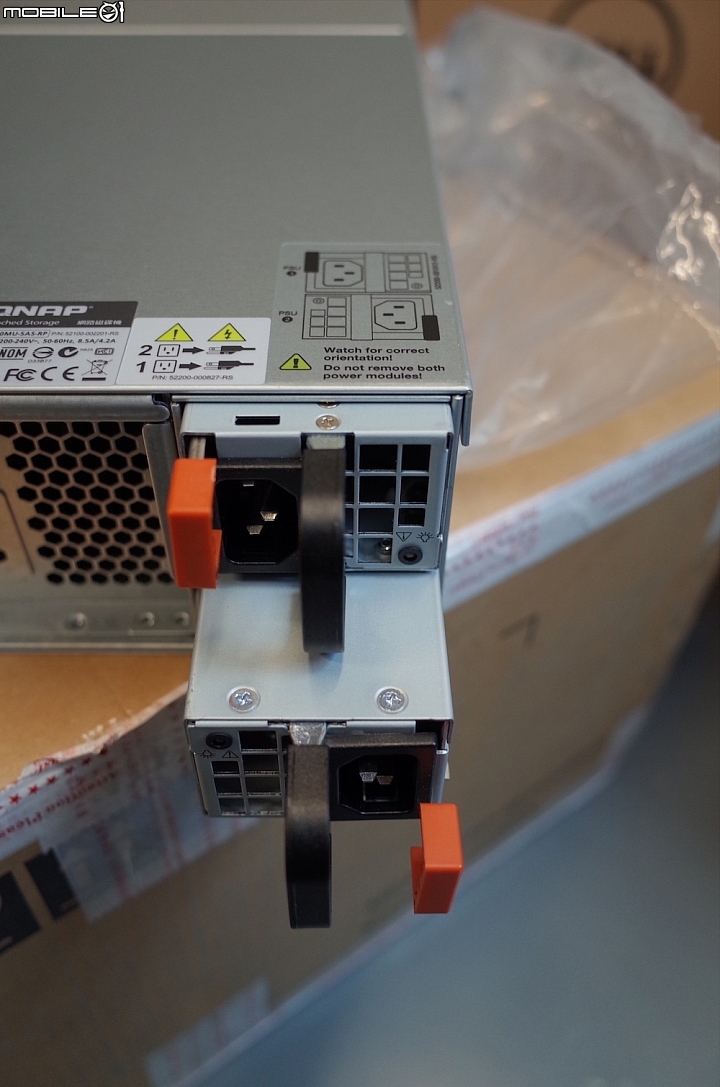

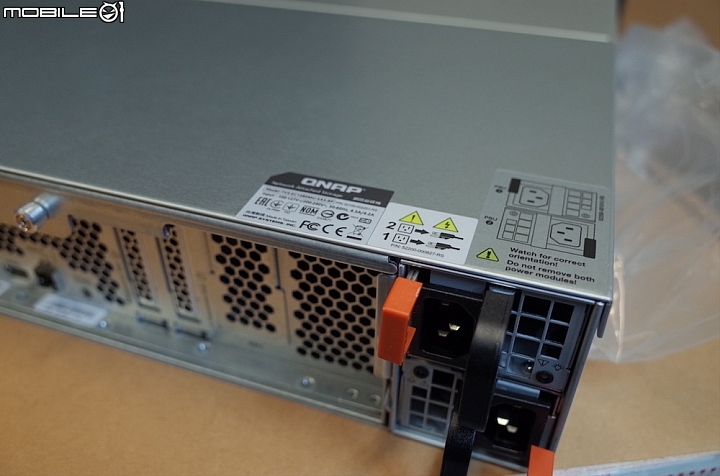

背後的電源模組
顯示清楚電源No.1&No.2編號，過去曾有在機房天人交戰過，
Synology雙電源機種 因為掉了一個迴路，但就不知道該拔哪個插頭，導致全掉電！

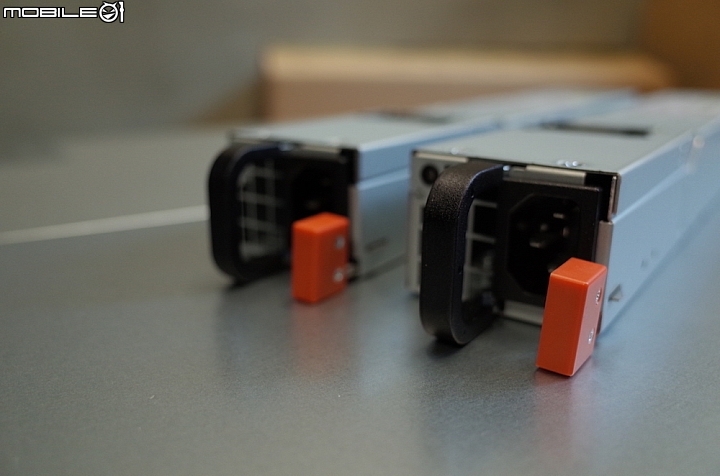

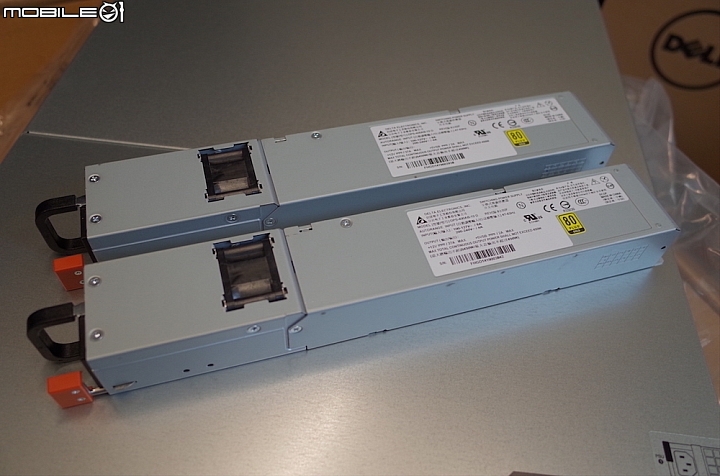

兩顆都是台達電子的80Plus變壓器


兩顆


上面是2下面是1 包含裝設方向都很清楚

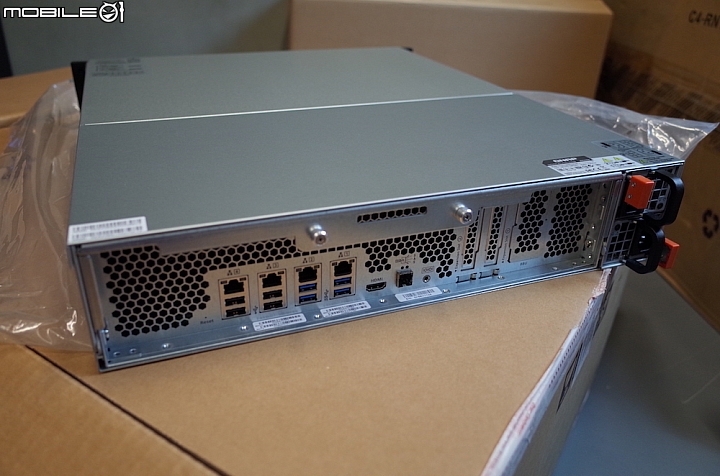

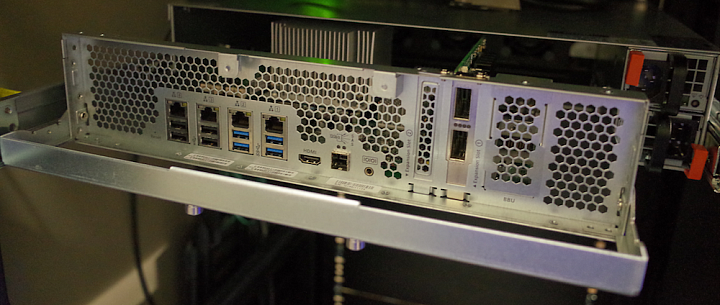

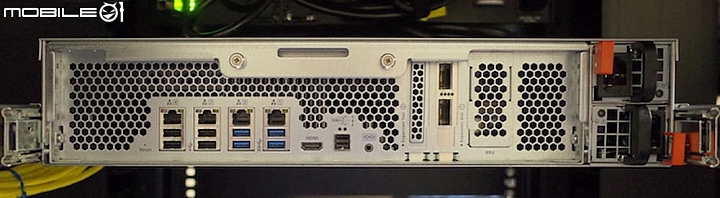

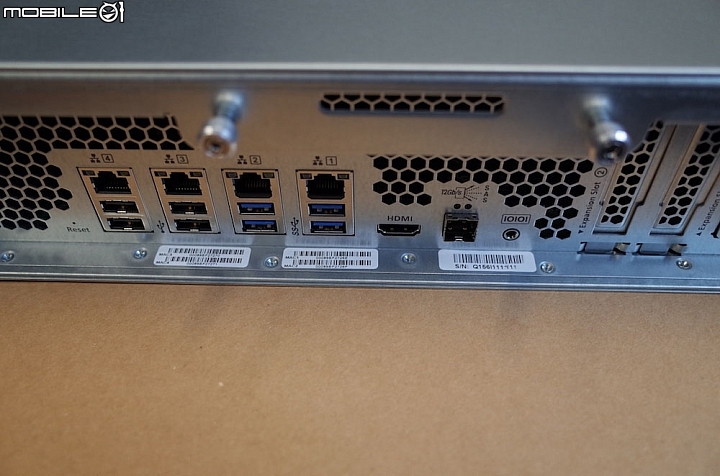

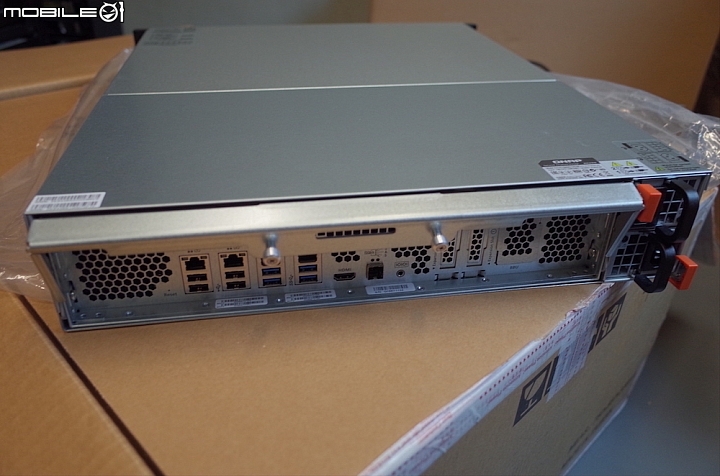

機箱背後


只要簡單鬆兩顆螺絲即可做主機板上的更新或更換


輕鬆往後拉就可以抽出主機板

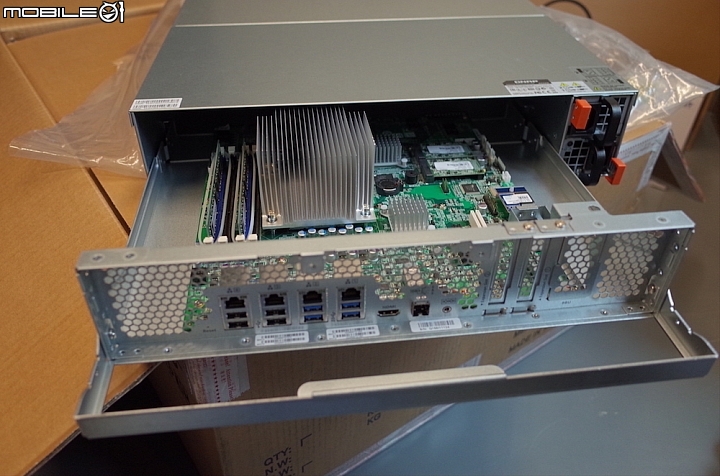

抽出來了！

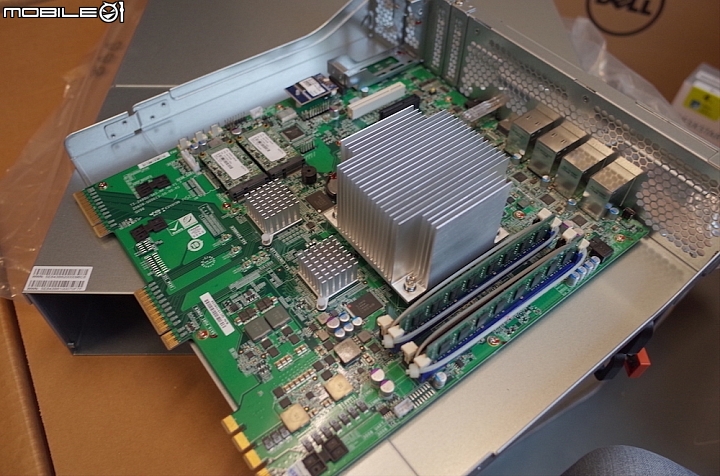

主機上預設兩條8G記憶體

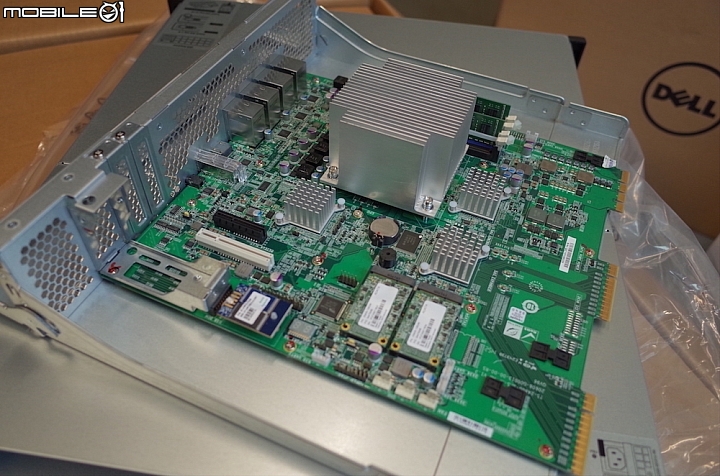

非常大的CPU散熱片


概念簡單不佔主機Bay,有效降低Bay單位成本真的是不錯設計,且聽說成本也不高.真是C/P值大爆表！

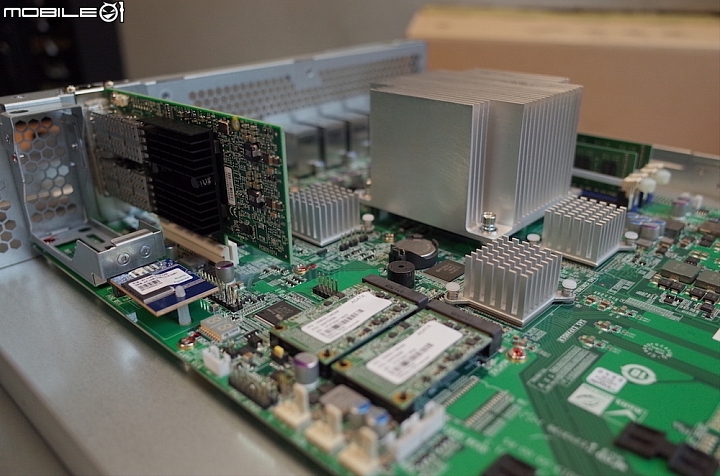

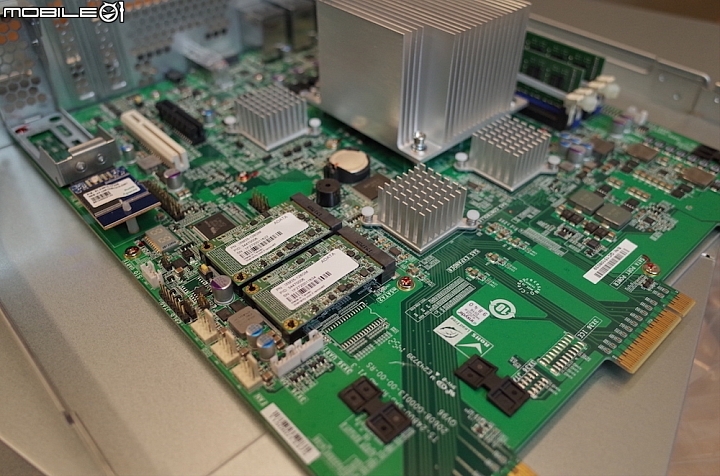

另外一側有兩片m-SATA SSD做快取用

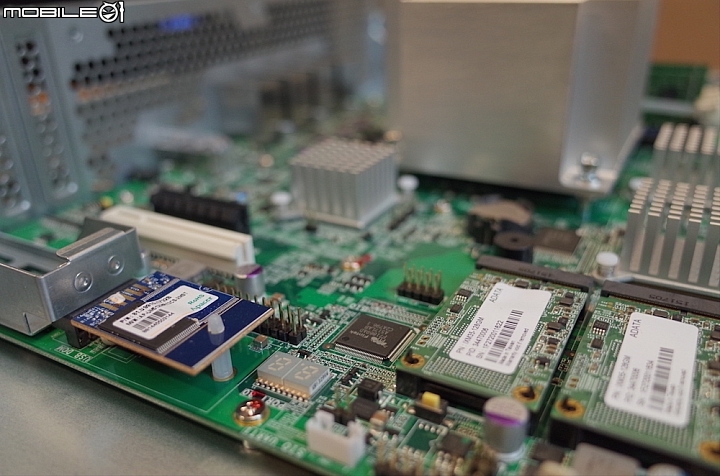

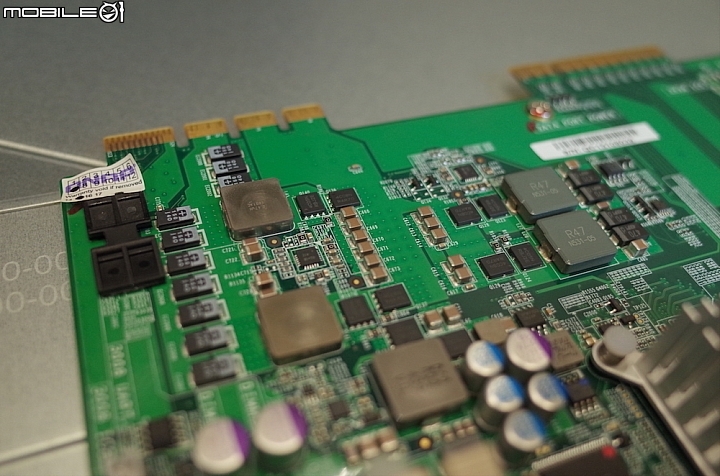

主機板上有除錯編號非常方便


記憶體有兩個型號,可以選擇ECC和非ECC機種,

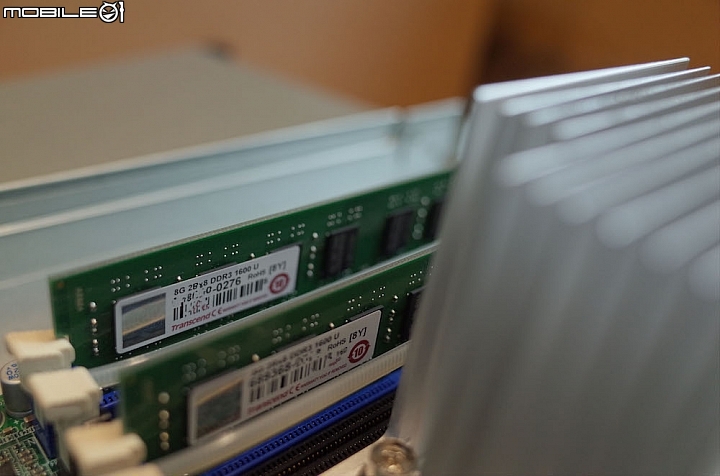

目前這台是非ECC機種,安裝的是創見8G DDR3記憶體
就成本概念而言Qnap在這點似乎比Synology好的多,不一定得裝原廠記憶體；
過去Synology原廠ECC記憶體也狀況連連或記憶體與機器不相容問題發生


左上角貼著原廠的出廠保固標籤


將40G網卡換成短的擋板即將裝上主機板


只要一顆簡單螺絲即可完成

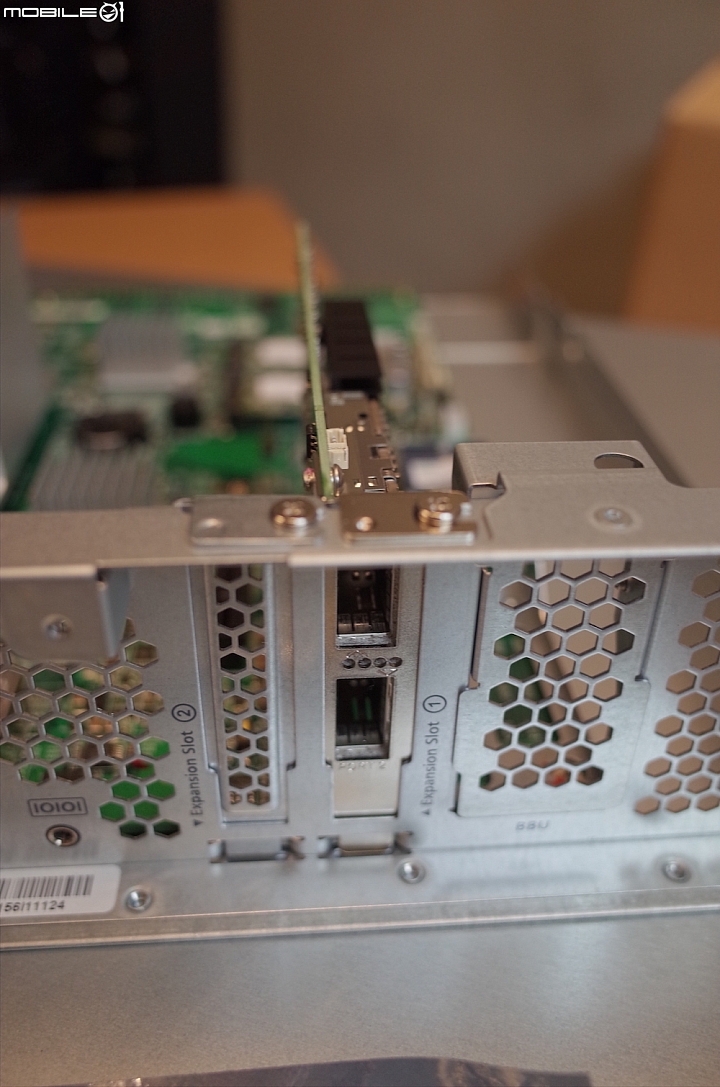

裝好後主機上看到的樣子

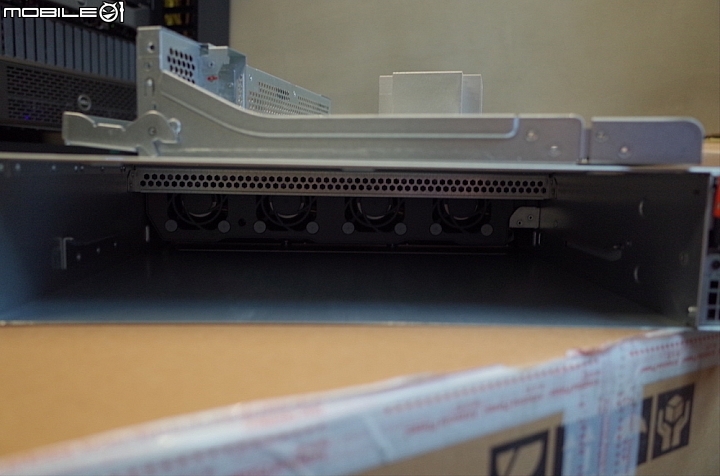

當主機板抽掉後的主機箱長相

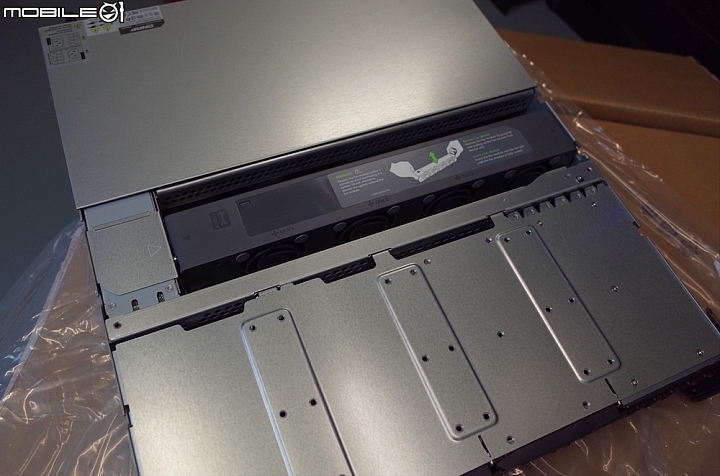

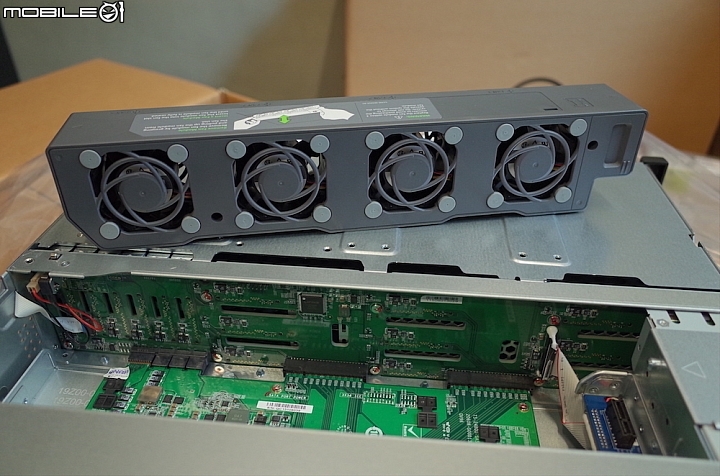

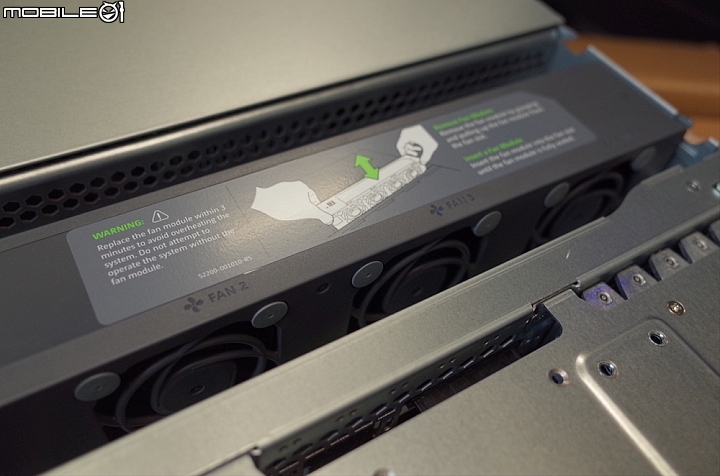

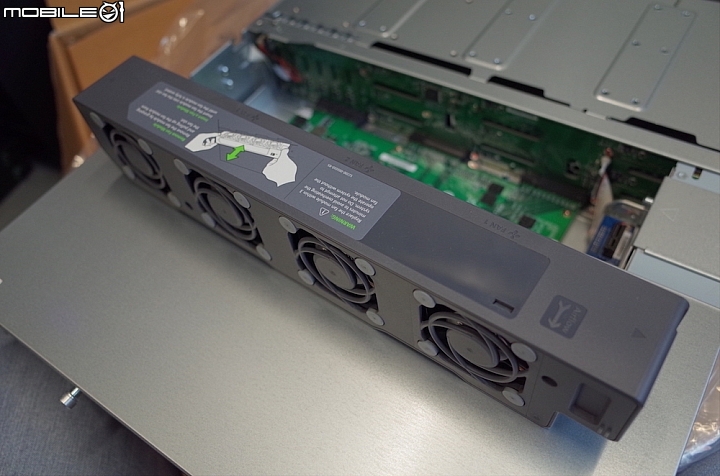

主機前端的風散模組


他是一整塊的風散模組,也是過去IBM,Dell等大廠有的非常好的模組.


照圖簡單一拉就能拔下來

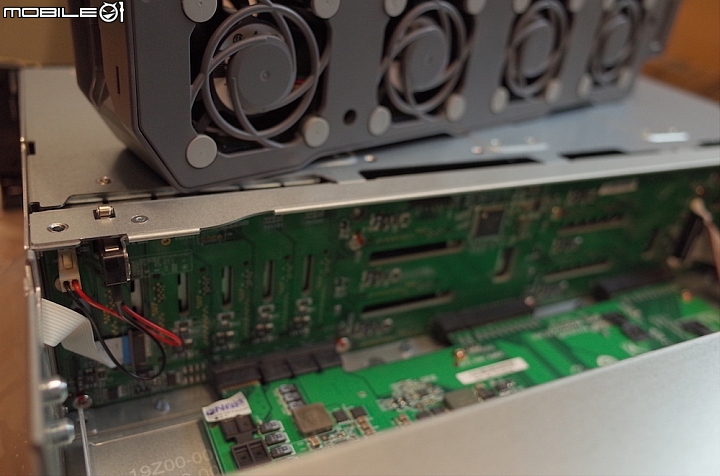

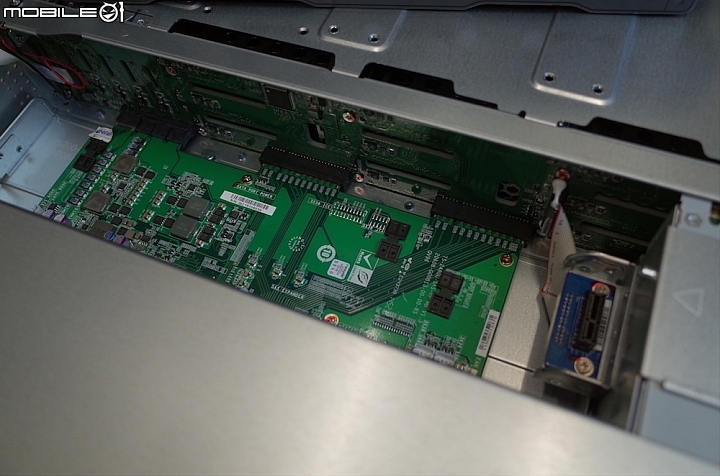

主機板是這樣跟主機箱互接的


在主機左側還有機殼開啟的感測機構,與前端面板的排線


超方便的風散模組

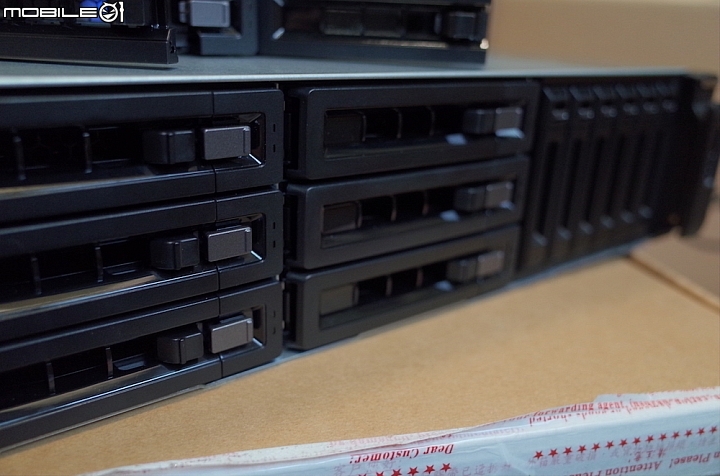

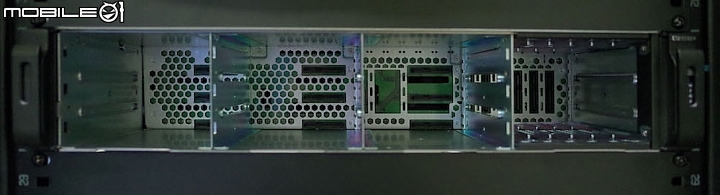

主機的正面與硬碟

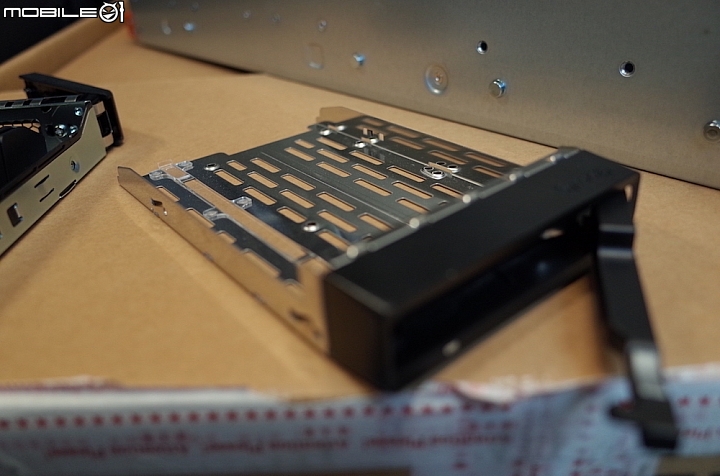

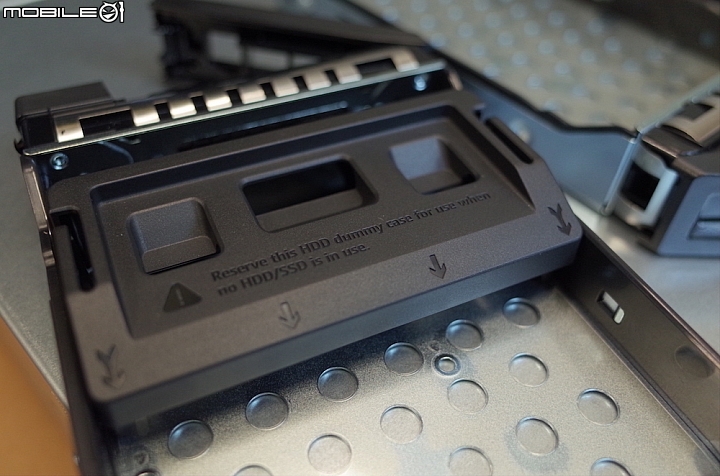

抽出2.5吋硬碟架

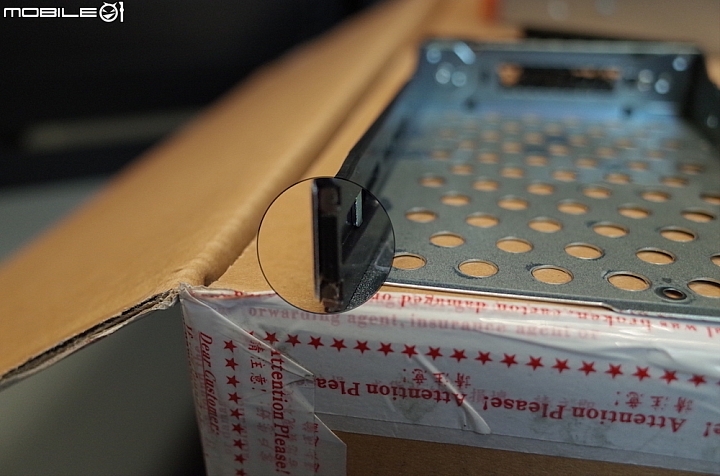

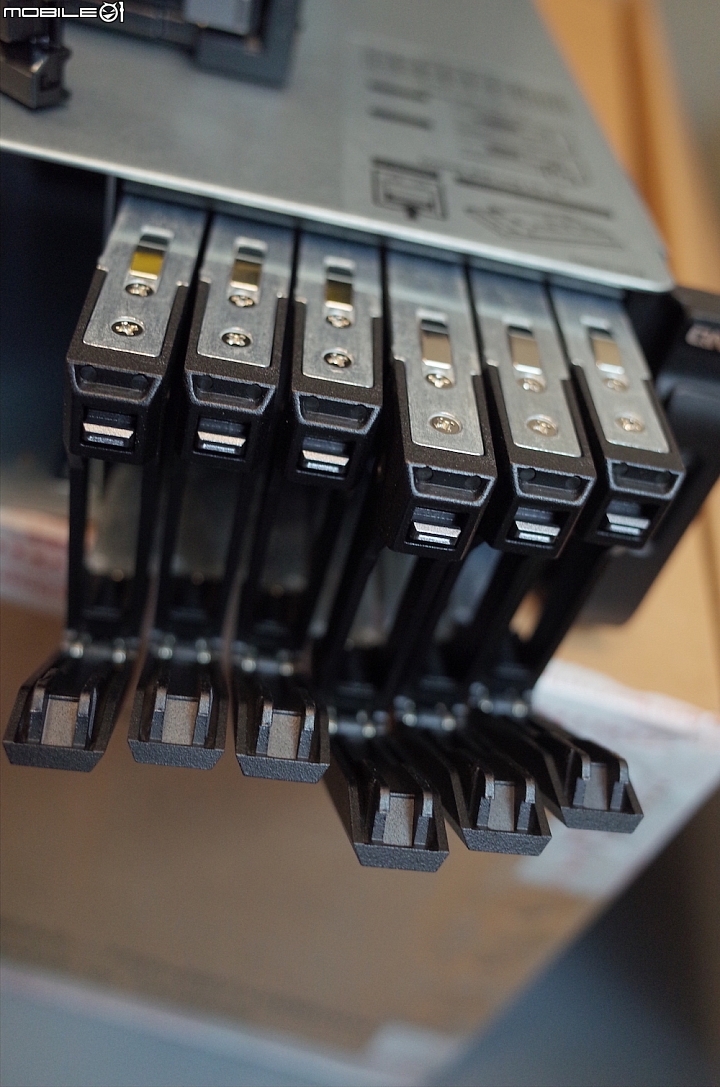

3.5的硬碟架

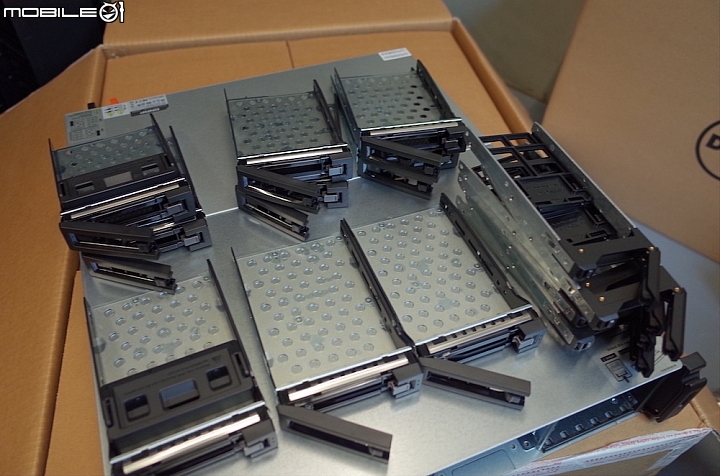

終於抽出所有硬碟架,可以看到2.5和3.5所以支架來裝硬碟了喔


說到硬碟架不免需要來作差異比較一下,
過去跟Synology反應他們的硬體好像不是很ok,如今有對照組了就來讓大家好好分享對照一下.

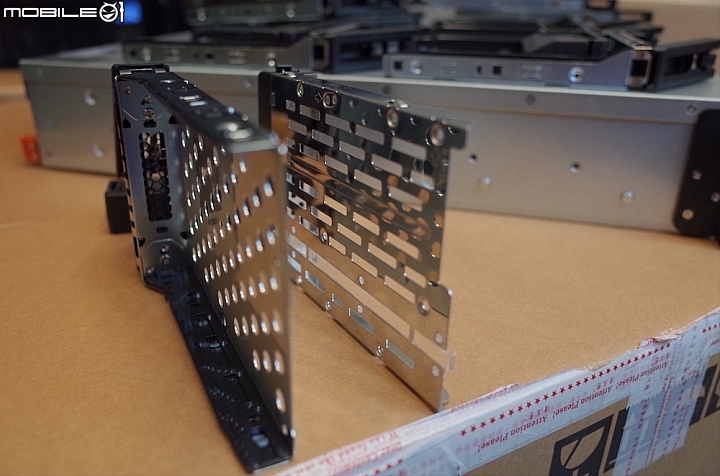

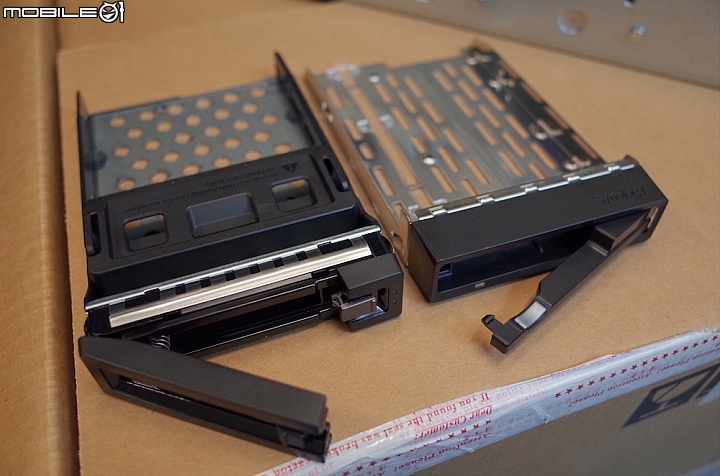

左邊是Qnap；右邊是Synology 看到外觀直接就會感覺Qnap堅固強壯很多，
為什麼需要這樣的硬碟架子？因為硬碟是轉動的運作時會震動,
所以使用Synology設備哪怕安裝在Panduit這種四柱機櫃上
似乎你也會發現機櫃上的Synology不斷在震動實在很恐怖

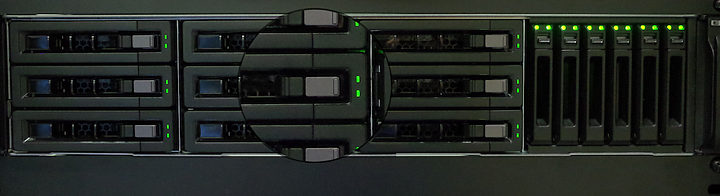

Qnap每個硬碟架上有兩個燈號,且精細度非常細緻。


Synology硬碟架上就很清楚看得到壓克力燈條,導引至前端,但只有一個燈號


以站立方式比較,發現一個的工與料相對單薄消瘦,好像很不堪一擊

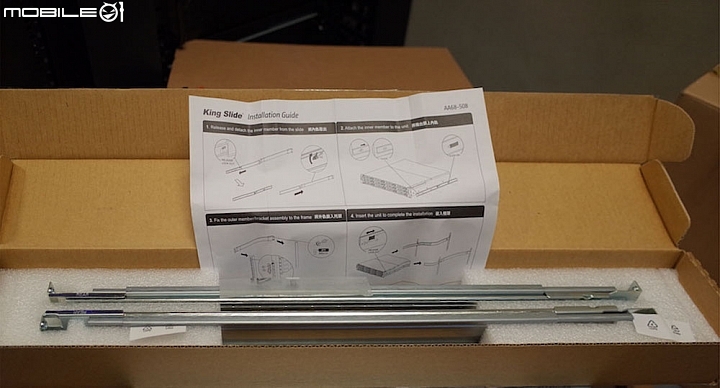

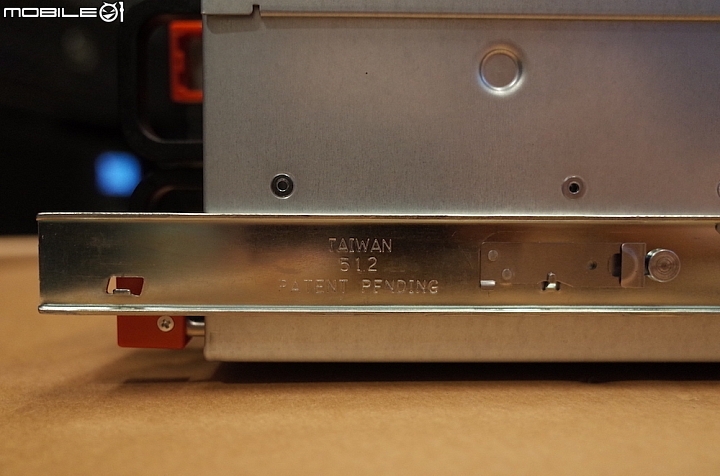

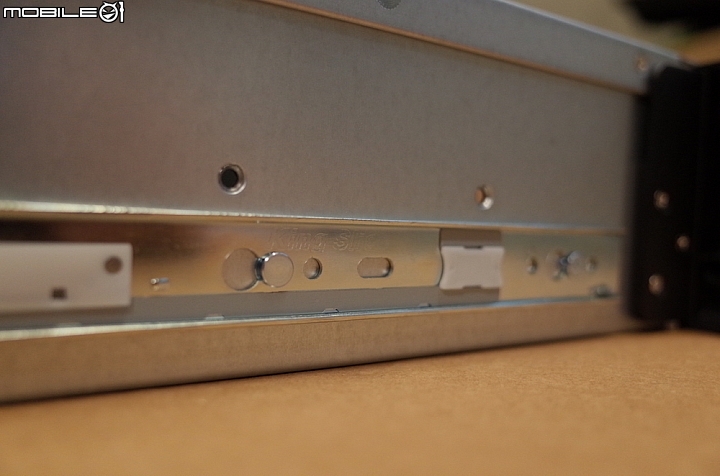

接下來是滑軌,他的滑軌與Synology都一樣是用第三方製造商的滑軌


雖然King Slide Made in Taiwan但實際上安裝免螺絲與直覺度,還是沒有Server大廠們好.

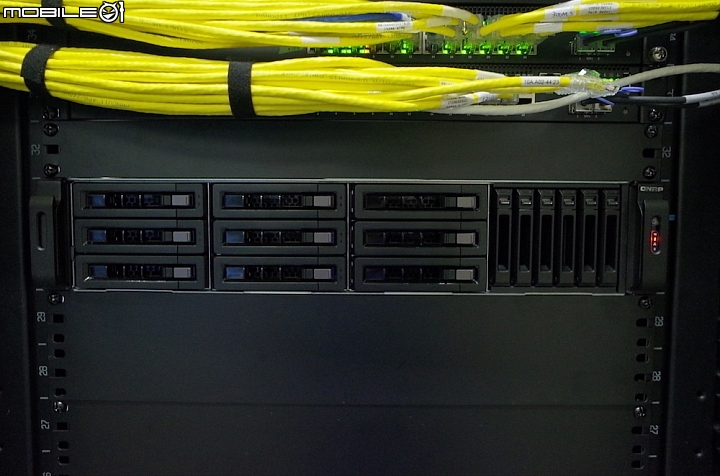

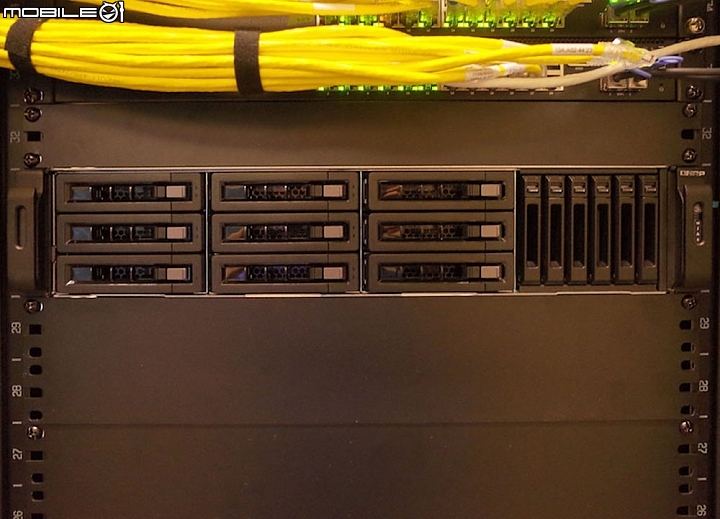

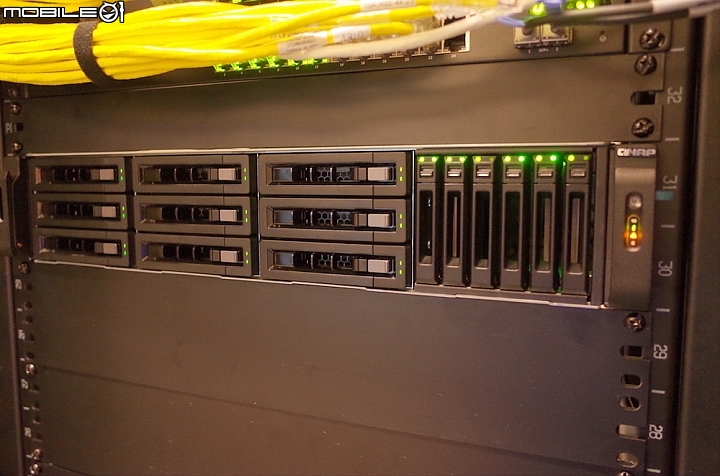

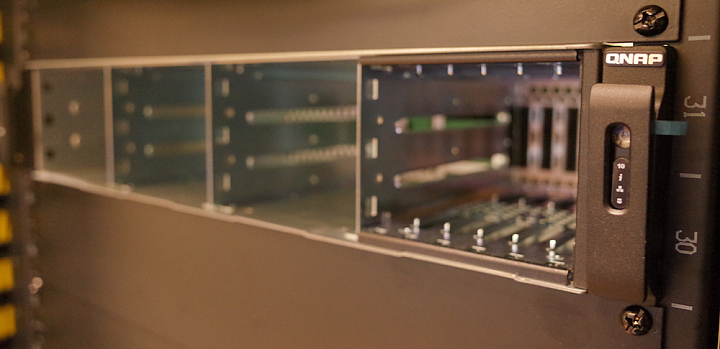

主機箱正面安裝到機櫃後樣子

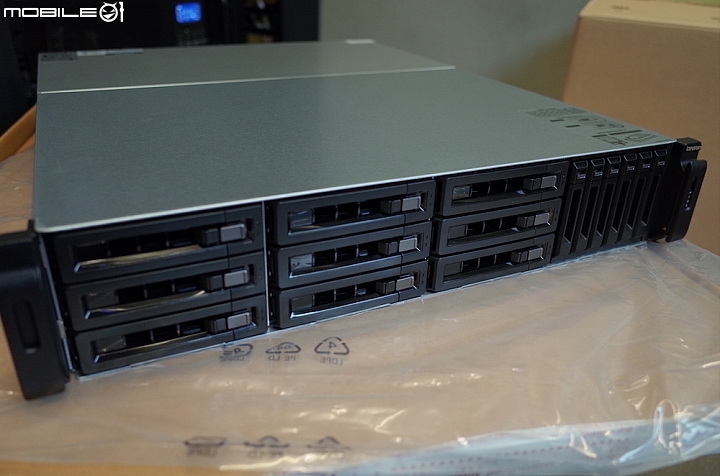

正的正面來一張尚未安裝硬碟時的樣子

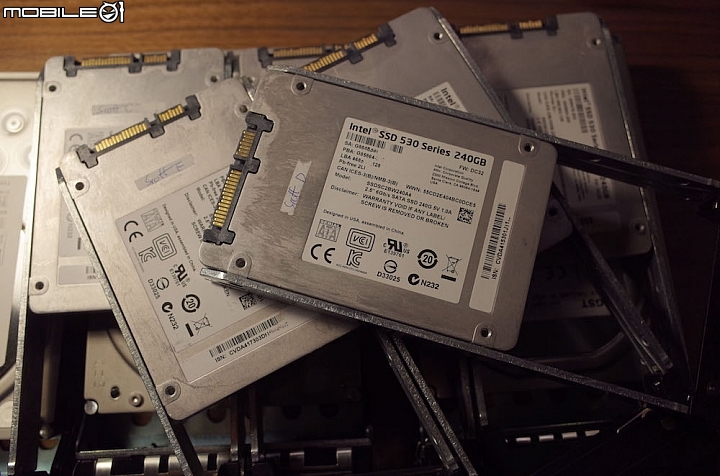

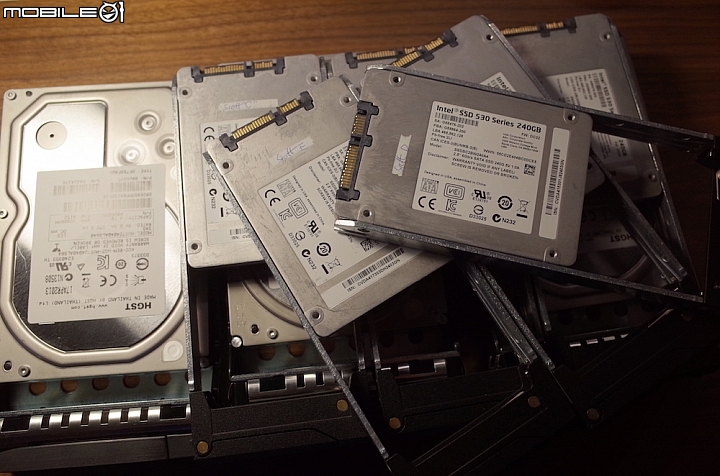

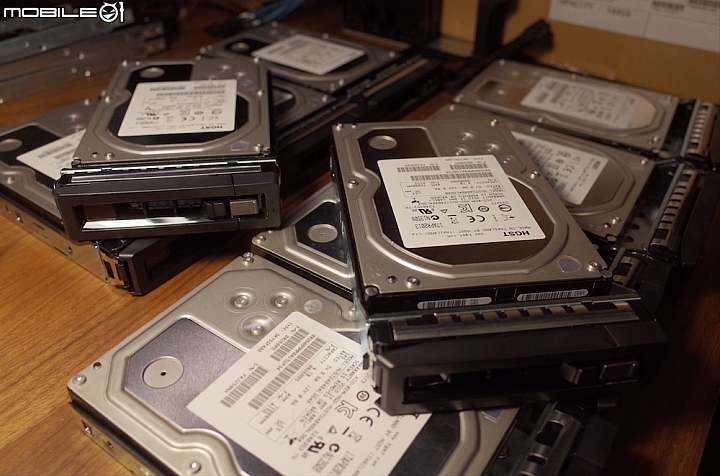

準備好了 6顆Intel 530 240G SSD + 9顆 HGST SAS 4T硬碟


大家都說Intel的SSD穩定性很好,
去年買RS3614時一口氣買了快要100顆SSD,至今似乎沒有故障RMA紀錄.


HGST也是這段時間以來使用穩定度最好的品牌,已經大幅贏過WD,TOSHIBA,Seagate.

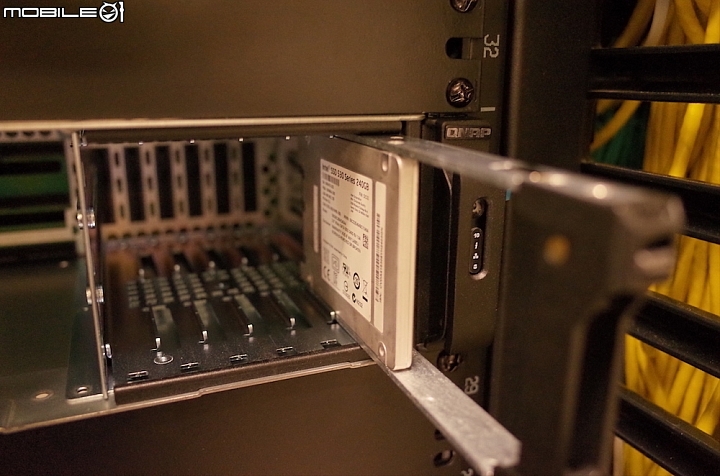

將SSD裝上機箱


將SSD裝上機箱


定位好後再來一張

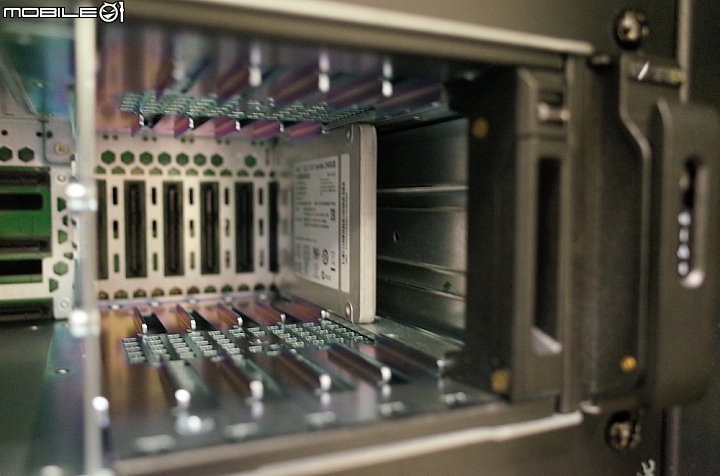

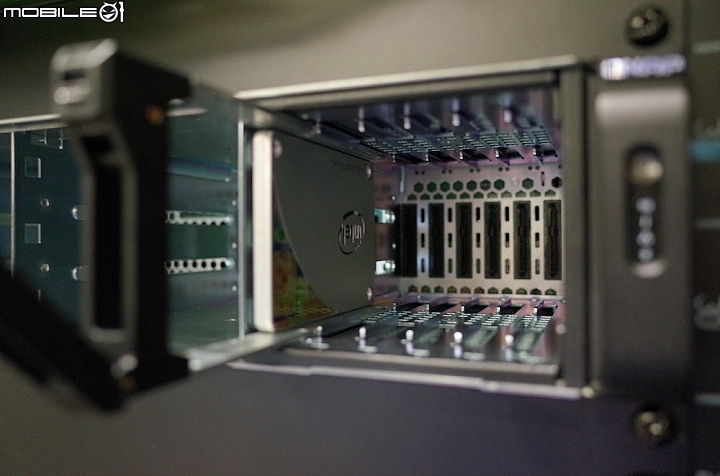

推到底即可扣上


全部推到底扣上後的樣子


背後的樣子


要維修超方便一抽就下來了

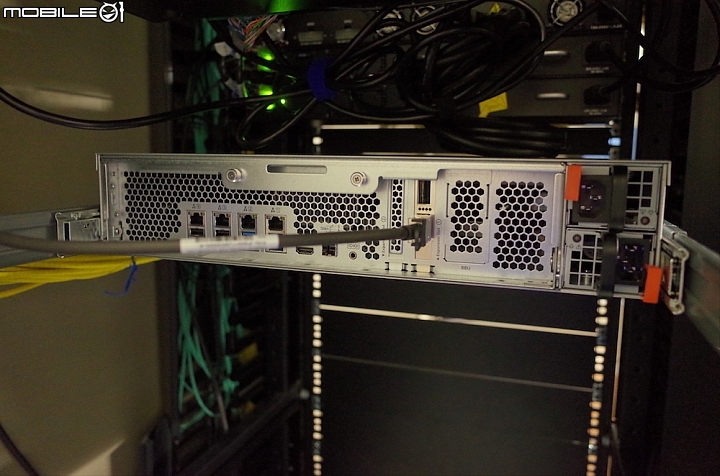

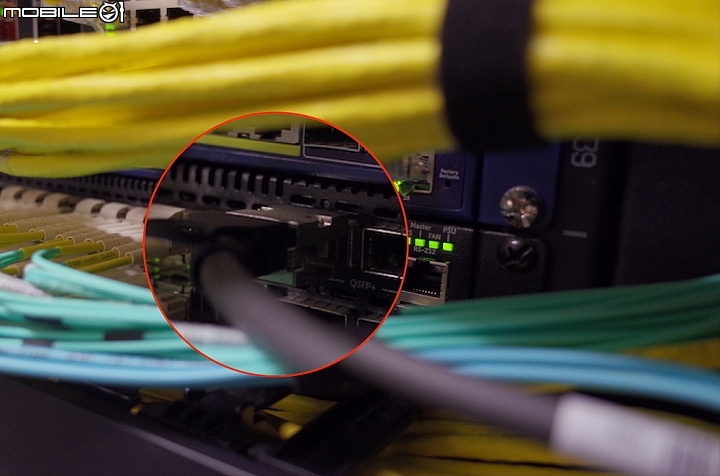

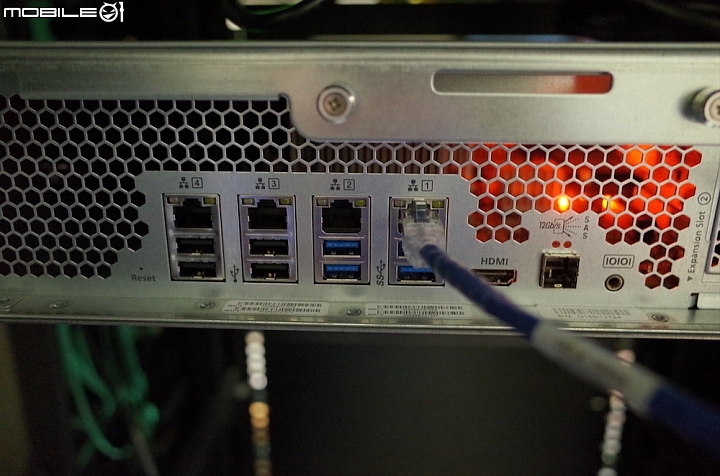

插上40G QSFP+ 線材

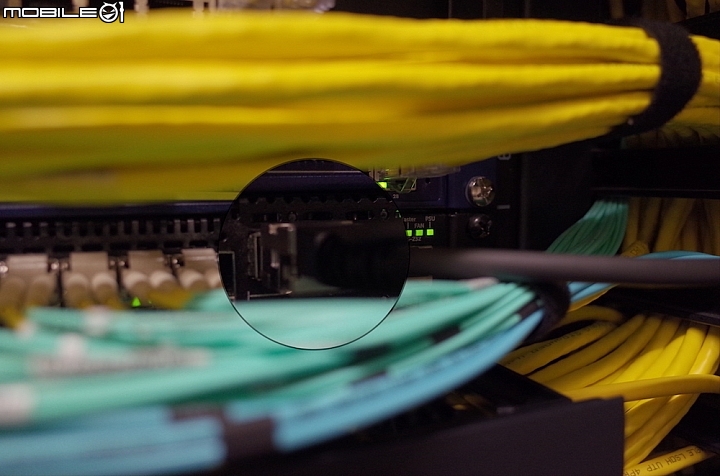

另外一端的Switch 接上40G QSFP+ 線材


再來一張


接上電源後主機板開始初始


再來一個全畫面

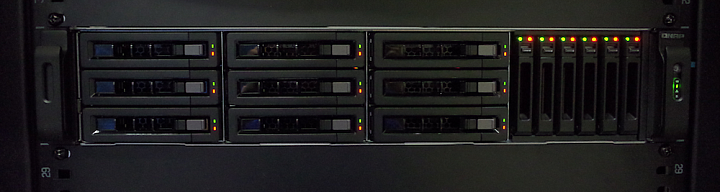

開機中..... 全畫面


開機後SSD Pool來張近照


剛開機時的主機背面,網路服務還沒up

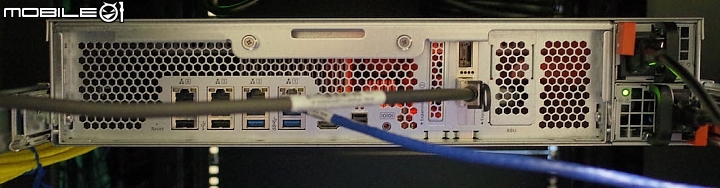

再來張後面完整照片

說好的要對照其他廠牌機種 以下分享兩張Synolgy主機的照片

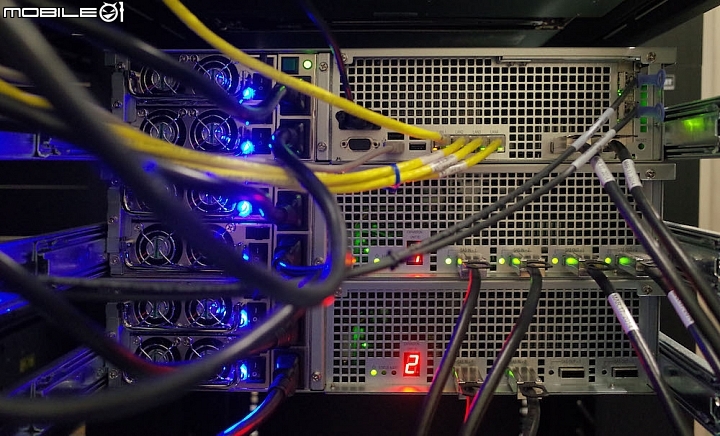

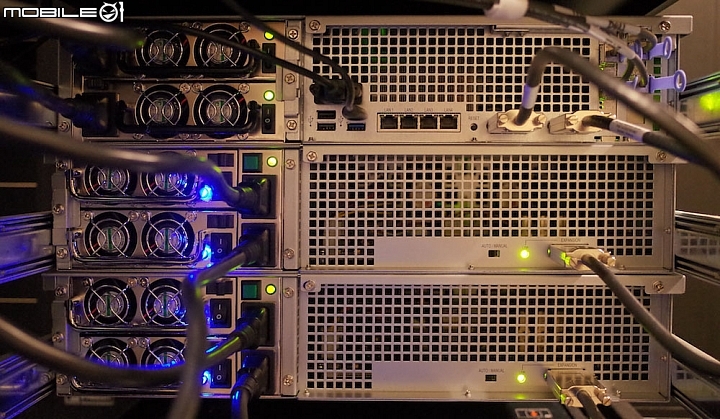

去年購買的RS3614XS+ 搭配了兩張10G網卡,LACP跑了10Gx4
他是夠過SATA串聯兩個機箱,主機與擴充的電源方向還不同


去年購買的RS10613XS+透過兩條線材串接每一個擴充箱


硬碟架子 有安全扣子 讓人非常安心


從系統上可以簡單找到NAS 燈號全亮,一下下就能簡單在機海中找到機器了
且可以單一硬碟閃爍燈號,當Raid上硬碟故障時,就能簡易找到,
去年RS10613XS+上還遇過Riad5拔錯硬碟導致整座垮光光的悲劇....使用者無辜,
所以基本功能完善超級重要的！
在這裡我完全相信威強電的Teddy大大聊天時談到的理念,這種精神才是我們最值得敬佩支持的

休息一下，喝口等等來開始分享第一次初始的網頁設定

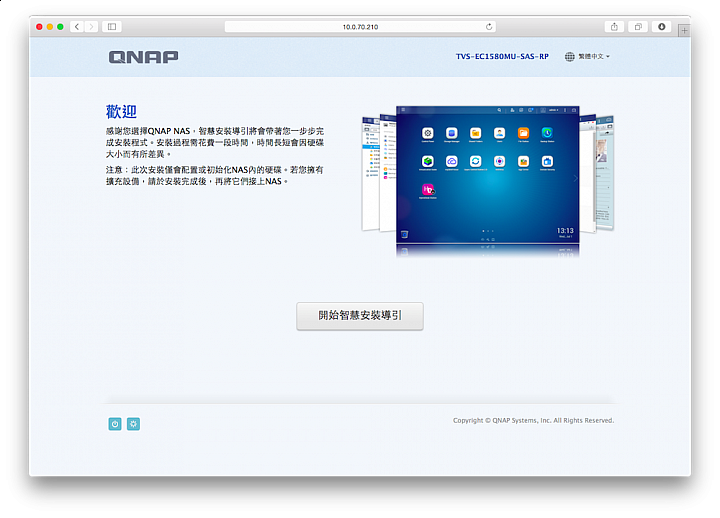

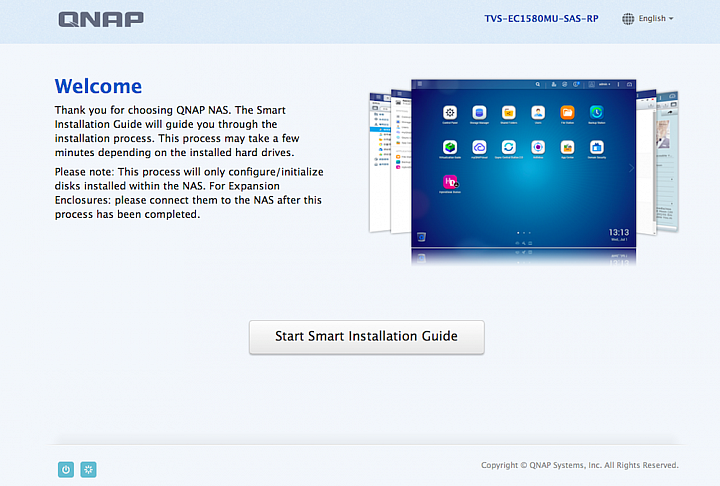

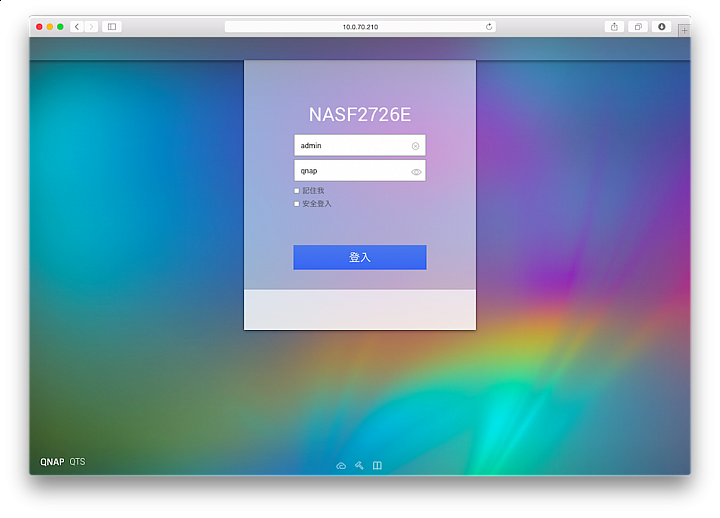

使用QFinder直接就可以看到你的NAS,透過瀏覽器打開就可以開始初始

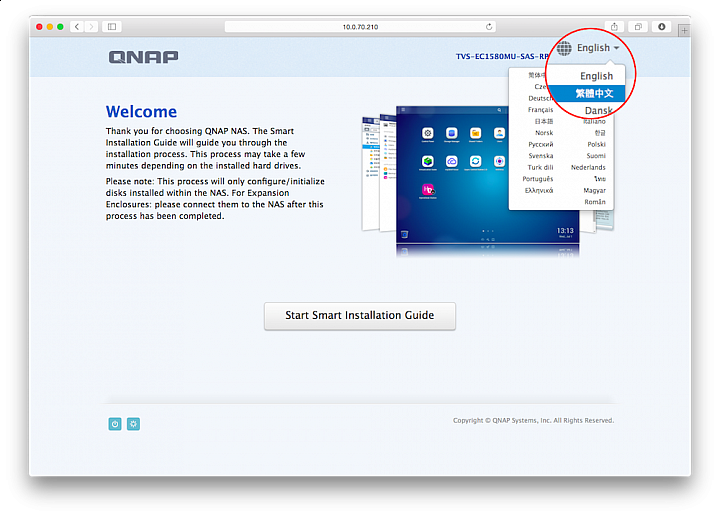

將語言轉成繁體中文

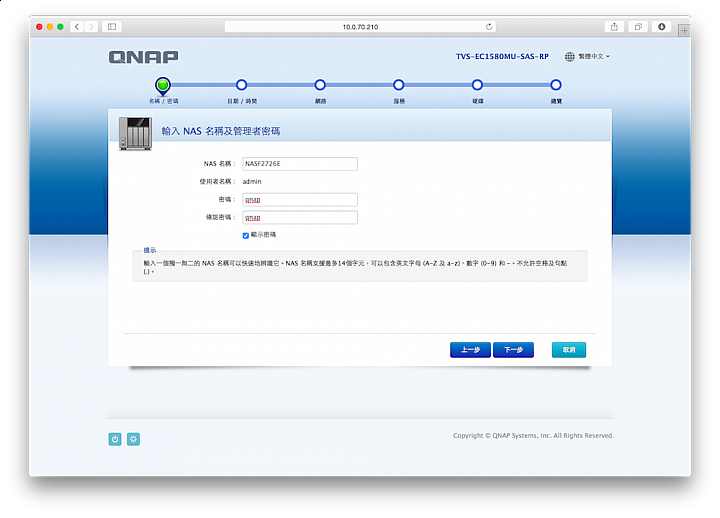

很簡單就下一步下一步

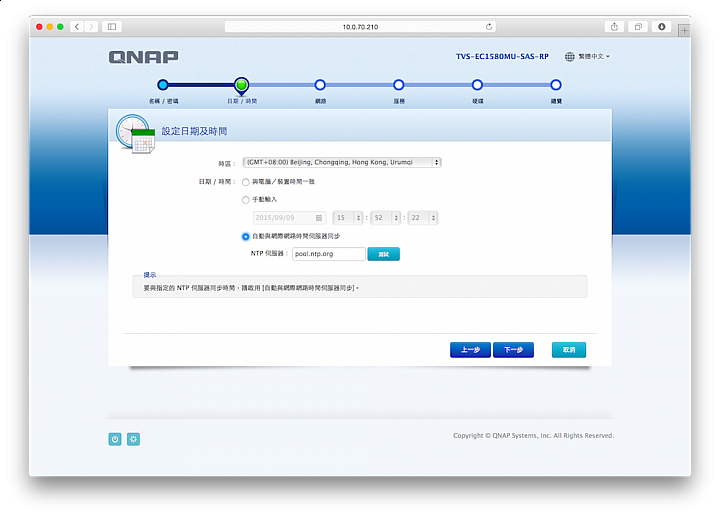

很簡單就下一步下一步

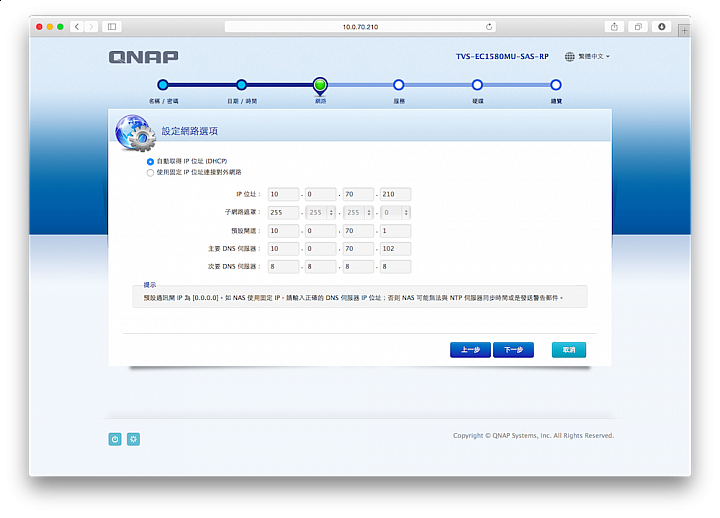

很簡單就下一步下一步


很簡單就下一步下一步


很簡單就下一步下一步


很簡單就下一步下一步

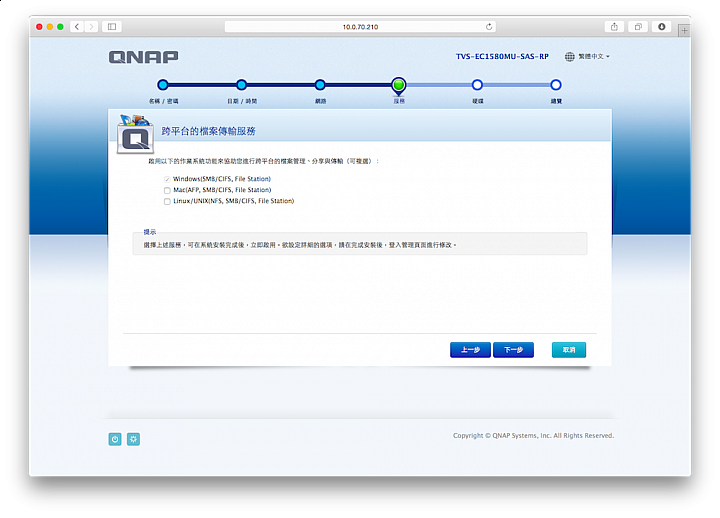

選擇需要開啟的服務

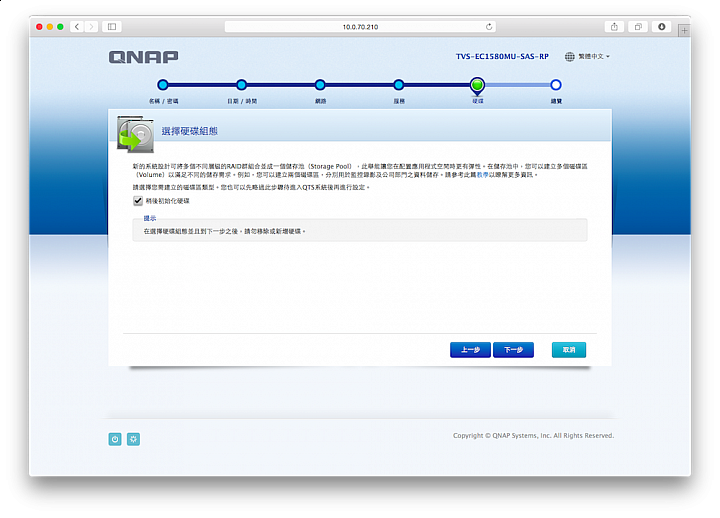

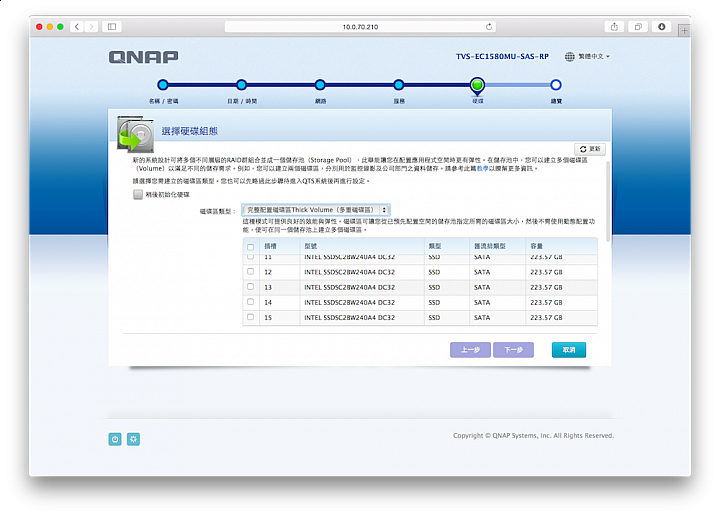

可以取消勾選不蓋Raid


或者也可以打勾蓋Raid...但這裡我就選擇先不勾了 因為我要晚點蓋 自動分層的服務

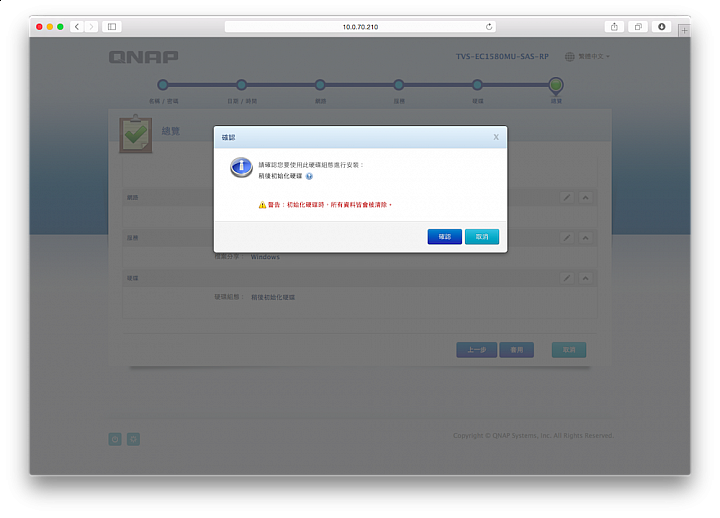

會跳出警告 問你是否要清除硬碟資料喔 當然會清除

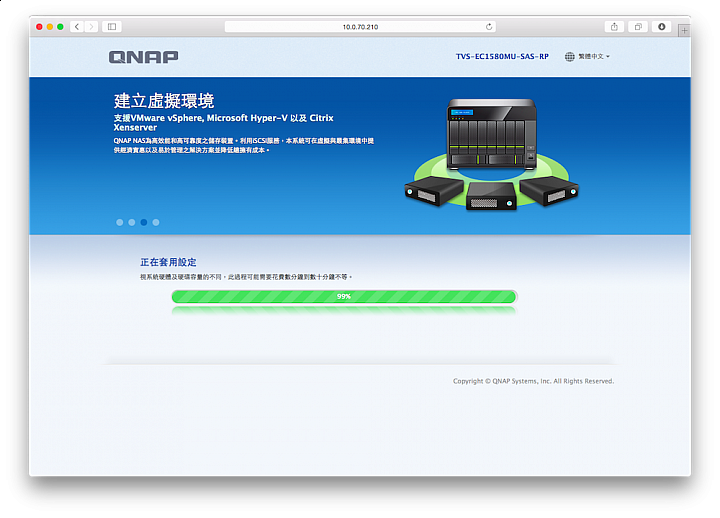

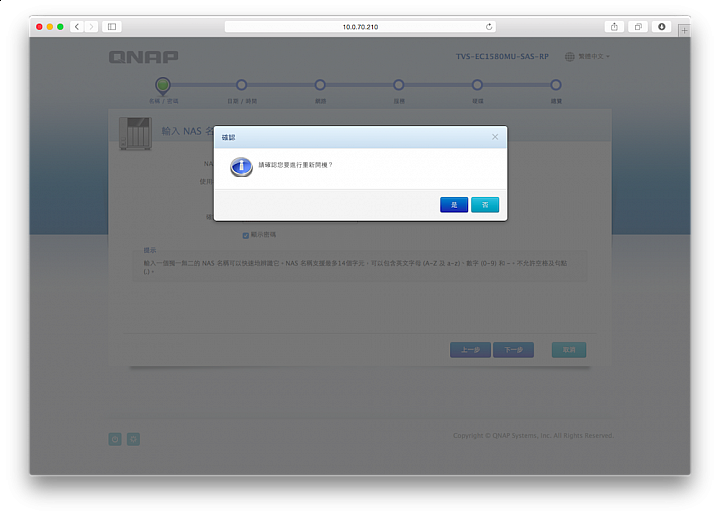

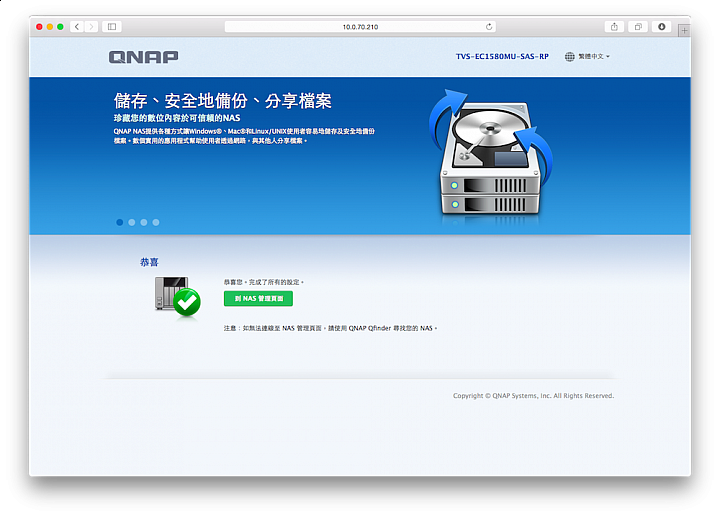

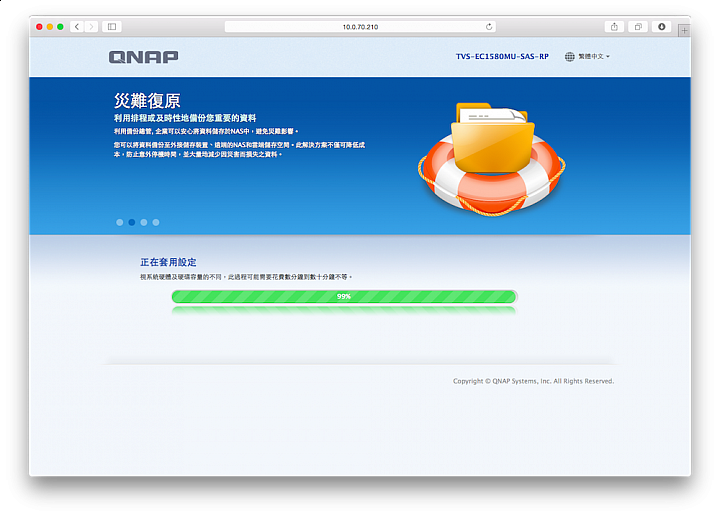

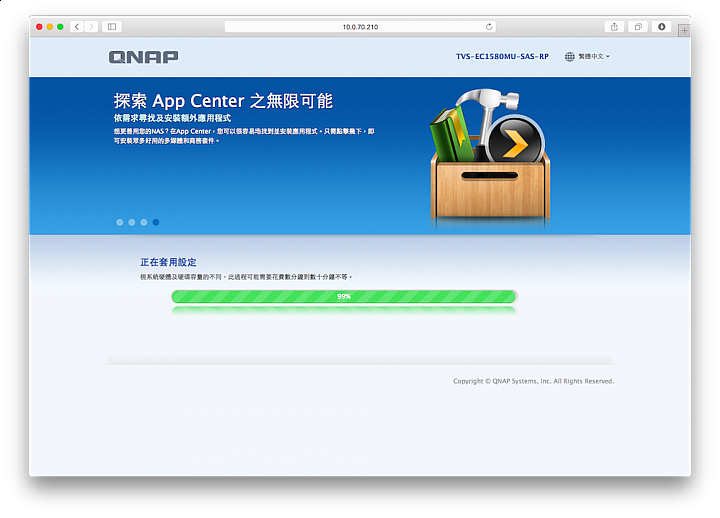

恭喜完成了喔！

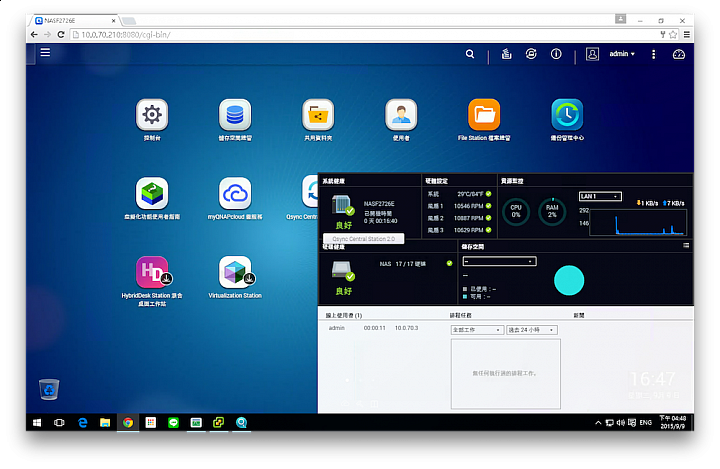

第一次來QTS畫面

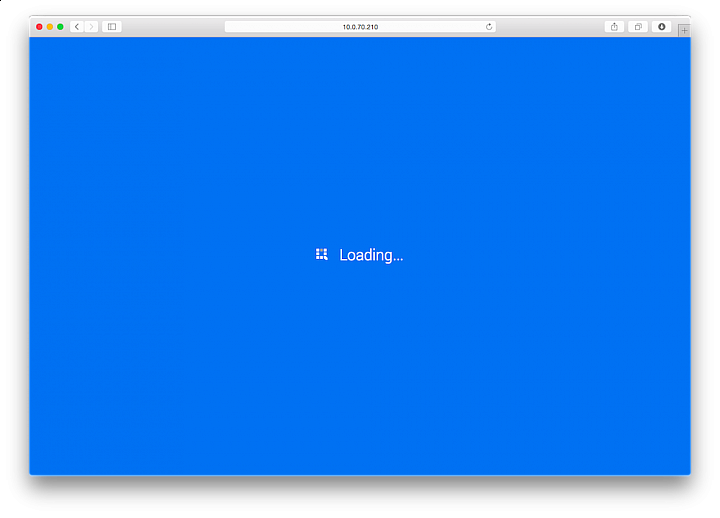

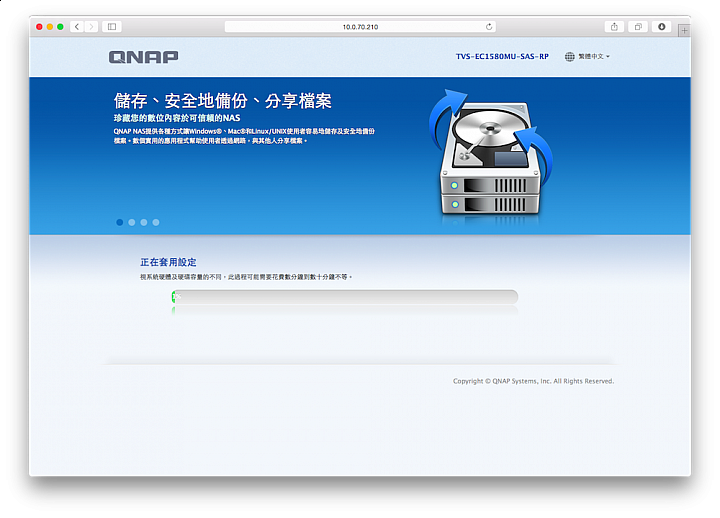

好興奮的Loading畫面.....


看到歡迎畫面了喔...

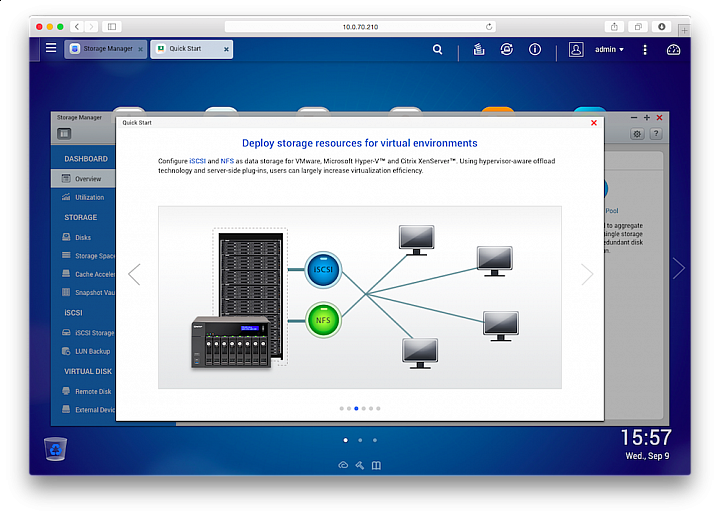

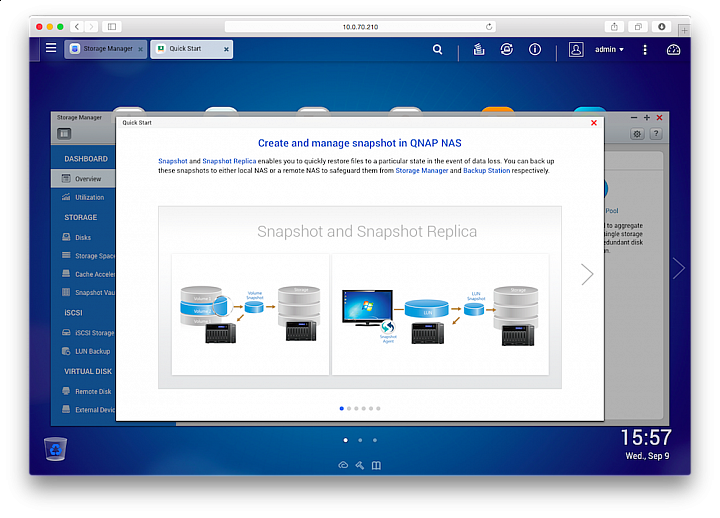

接下來兩個畫面簡易的簡介

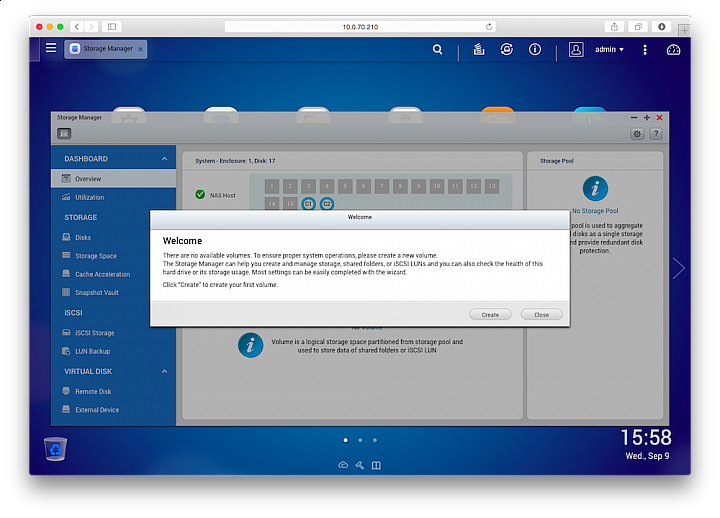

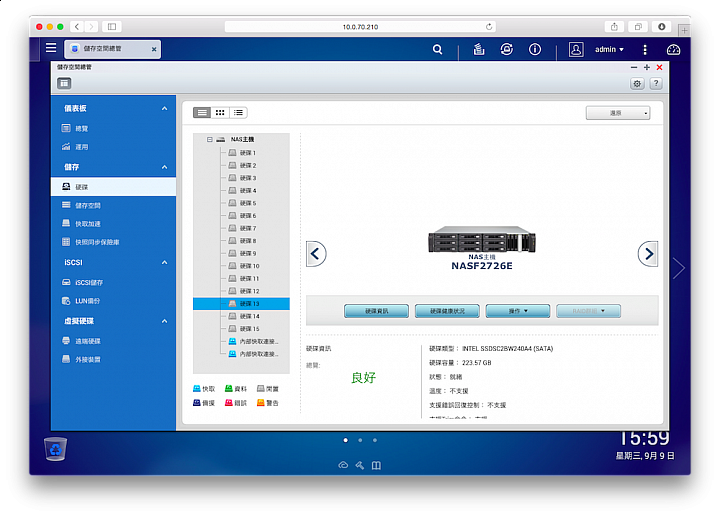

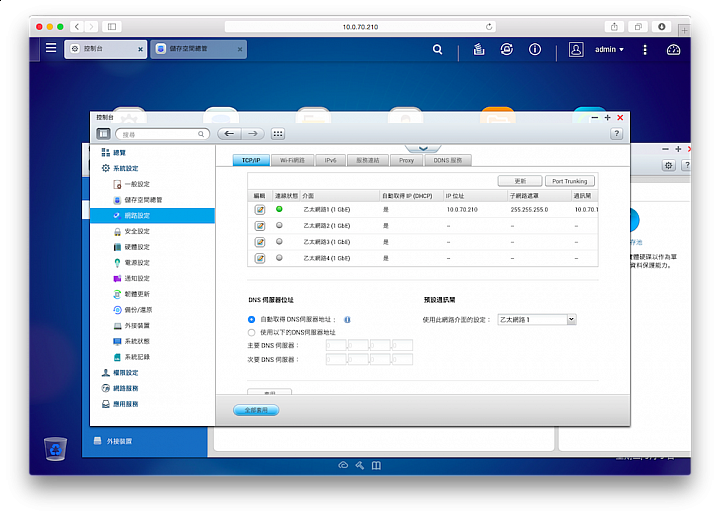

可以看到所有DISK和設定磁碟的畫面

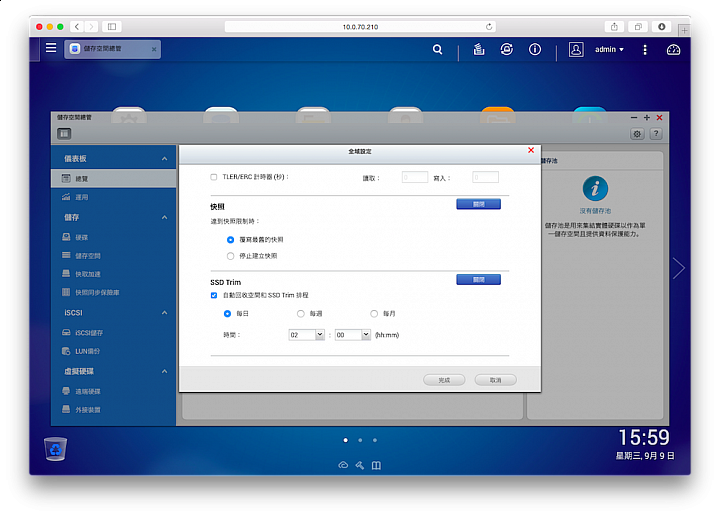

很開心 看到了 SSD Trim功能
抱怨Synology RS3614XS+ 搭配了36顆SSD 就是沒有SSD Trim功能實在令人失望
效能越來越差,所以過去一年內我砍掉Raid重蓋了2次...真是


QTS介面真的沒有DSM好看與直覺使用,但細節資訊倒是真的非常詳細


設定邏輯需要花點時間習慣一下

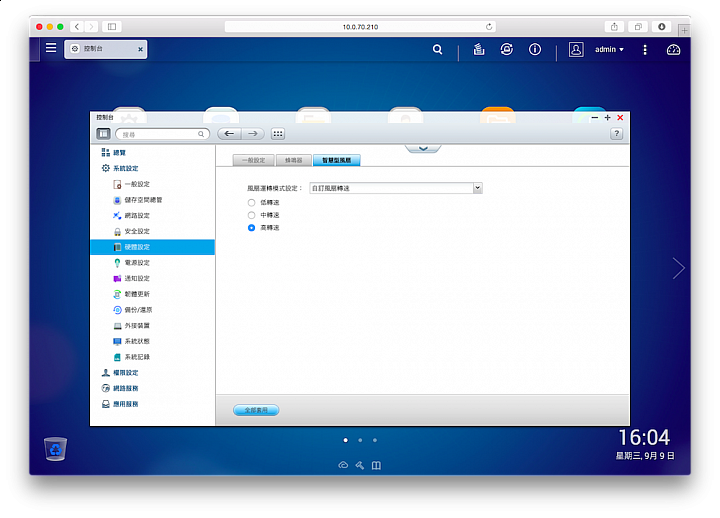

風扇的模式真的好用很多,真的可以有效降低硬碟溫度,這種設定跟Synology比起來整個就大贏啊！！

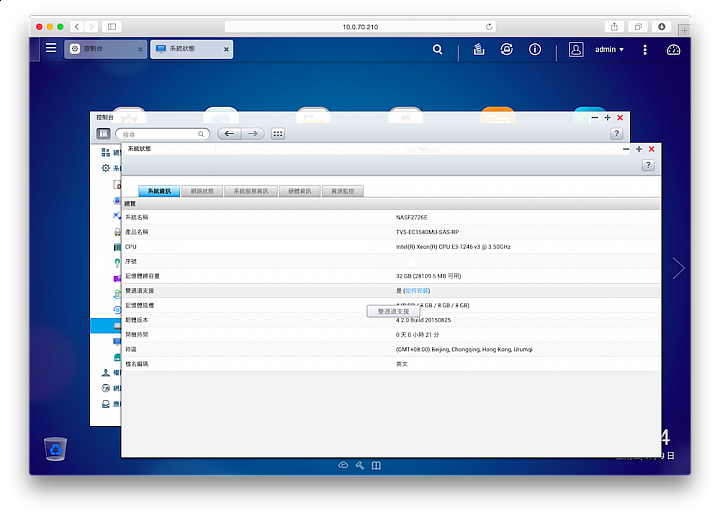

可以看到機器所有細節資訊

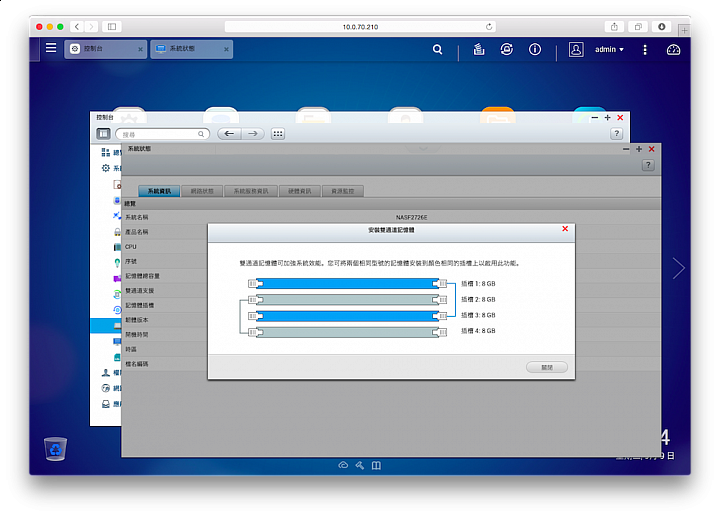

包含記憶體安裝的細節資訊


簡易Dashboard看到機器一切情況

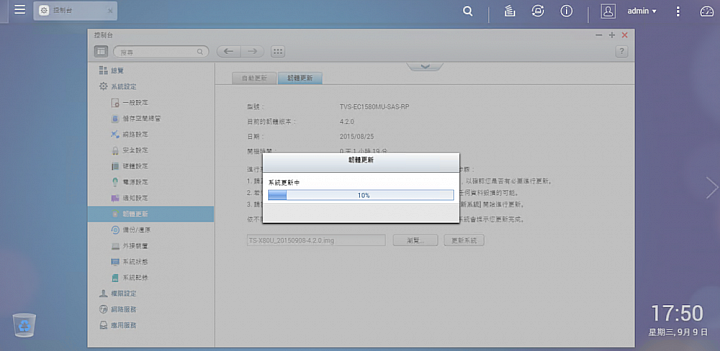

因為裝了40G網卡需要更新一下韌體後即可使用


接下來快速蓋一下 自動轉移

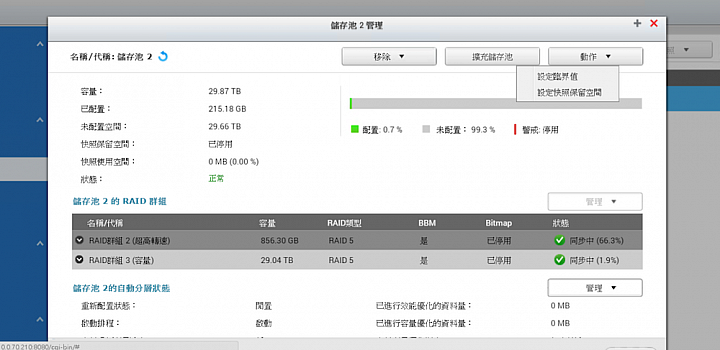

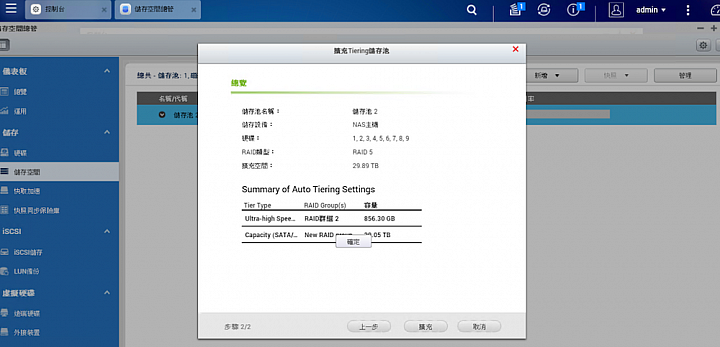

SSD蓋完800多GB,加上SAS HDD 蓋完29TB,就能有超快的29.8T的主機服務

接下來只要評估常用檔案是否有超過800G如果超過就升級SSD Pool來增加第一層的加速,實在太棒了！

開箱文就到此了,相信各位有驚艷到 40G年代已經不是遙不可及,也不會花天價就能滿足.

下次,將在跟各位分享 10G最划算解決方案了
