儲存空間彈性擴充 Synology DiskStation DS1515試用

群暉近來針對有大容量儲存需求的專業使用者以及有較多使用者數量的中小企業用戶,推出了一款型號為DS1515的網路儲存裝置。在這款NAS機身上,不僅具備5組3.5吋的硬碟安裝空間,用戶也可以依照自己的儲存需求,自行加裝DX513或是DX213硬碟擴充套件,最多可達到15個硬碟安裝數量。而且為了要應付大容量檔案傳輸以及多個使用者同時連線的情況,這款NAS上也直接內建4組Gigabit網路傳輸埠,並有支援Link Aggregation功能,可將機身上的4組Gigabit網路傳輸埠整合頻寬使用,讓使用者有更彈性的頻寬應用。另外,這款DS1515也有支援Synology High Availability (SHA) 技術,可以將兩台DS1515分別設定為主、副伺服器。之後若是主伺服器發生故障時,副伺服器就可以馬上接軌使用,確保各項網路作業不被中斷。
儲存空間彈性擴充 Synology DiskStation DS1515試用

群暉DS1515開箱與規格介紹

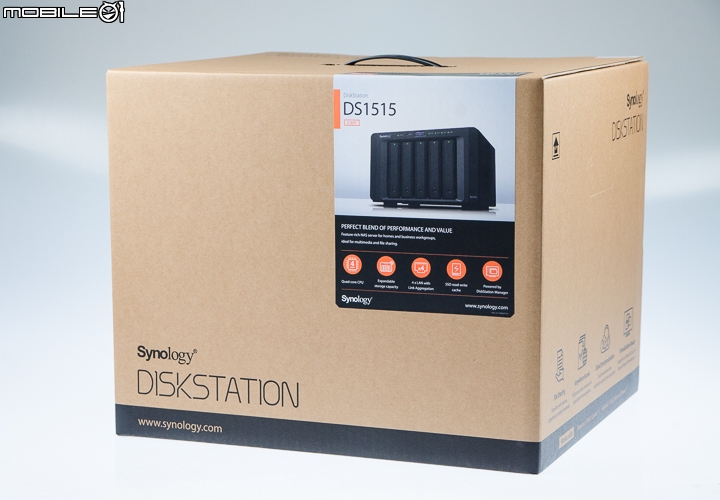

群暉這次推出的DS1515也是採用了低調的紙箱外盒包裝。
儲存空間彈性擴充 Synology DiskStation DS1515試用

在外盒的貼紙上,可以看到這款DS1515具備了4核心處理器、硬碟彈性擴充設計、4組Gigabit LAN、SSD快取加速以及DSM作業系統等特色。
儲存空間彈性擴充 Synology DiskStation DS1515試用

另一邊的外盒上,也特別標示了這款DS1515網路儲存裝置整合了行動裝置連結功能,並可支援監控管理、檔案備份以及資料安全工具。
儲存空間彈性擴充 Synology DiskStation DS1515試用

打開外盒後,上方中央則是隨附配件盒的放置空間,底下便是這款網路儲存裝置的主機,並且還有配置防撞泡棉來降低機器碰撞損壞的風險。
儲存空間彈性擴充 Synology DiskStation DS1515試用

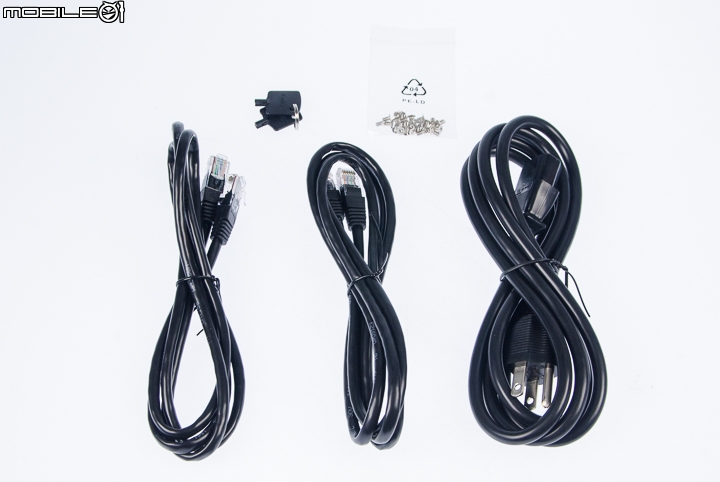

在隨附的配件盒內,提供了兩條網路傳輸線、電源線、快拆硬碟架鑰匙以及2.5吋硬碟的固定螺絲。
儲存空間彈性擴充 Synology DiskStation DS1515試用

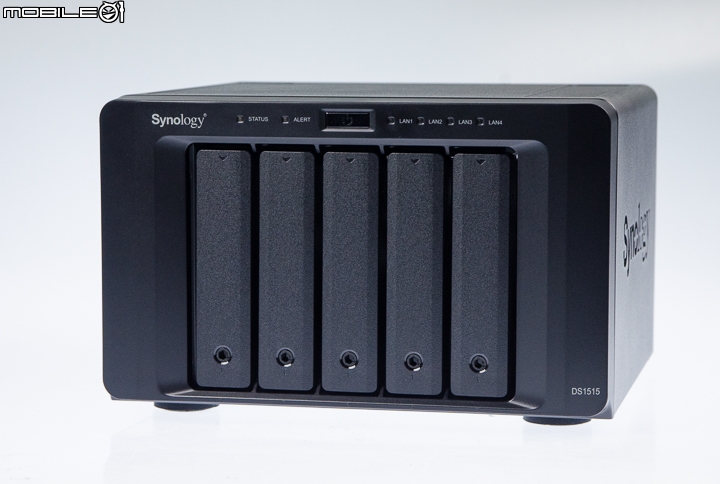

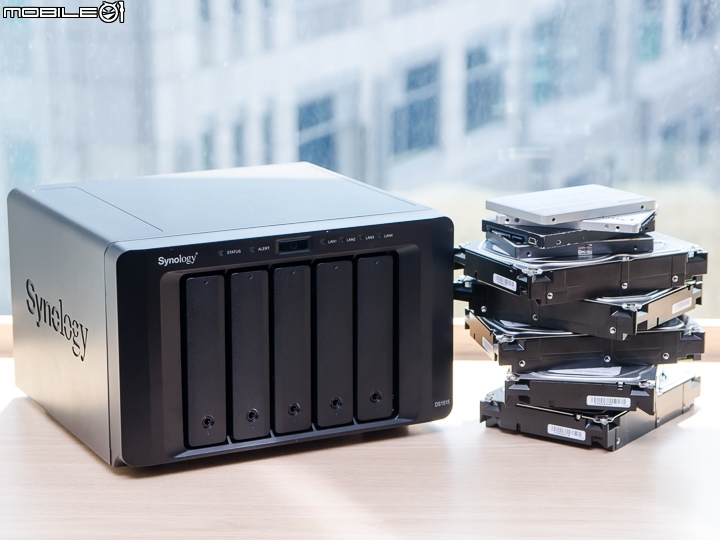

群暉這款DS1515外型設計,跟之前推出的DS1515+相差不多,同樣都是5Bay硬碟空間的機種,並且都可以支援加裝群暉的DX513或DX213硬碟擴充裝置,硬碟數量最多可達到15個。此外,這款DS1515同樣可支援SSD固態硬碟快取功能,可讓使用者加裝小容量的固態硬碟來作為NAS的快取儲存空間,加速NAS整體的傳輸效能。

至於核心規格方面,這次DS1515比較不同的地方,就是改用了運作時脈為1.4GHz的 Annapurna Labs Alpine AL-314四核心處理器,並且僅具備2GB的DDR3記憶體,並沒有辦法像DS1515+可以擴充到6GB的容量。
儲存空間彈性擴充 Synology DiskStation DS1515試用

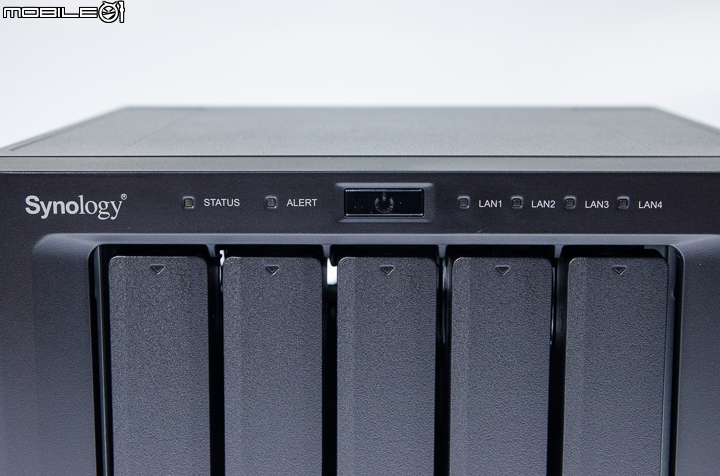

DS1515主機的電源開關是設置在前方面板上緣,並且還有設置主機狀態、警示以及網路連線等燈號,讓使用者可以隨時查看NAS運作狀況。
儲存空間彈性擴充 Synology DiskStation DS1515試用

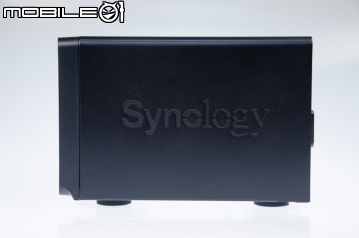

在主機左右兩側都有Synology字樣的網狀孔設計,是這款NAS主要的散熱進風處。
儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用

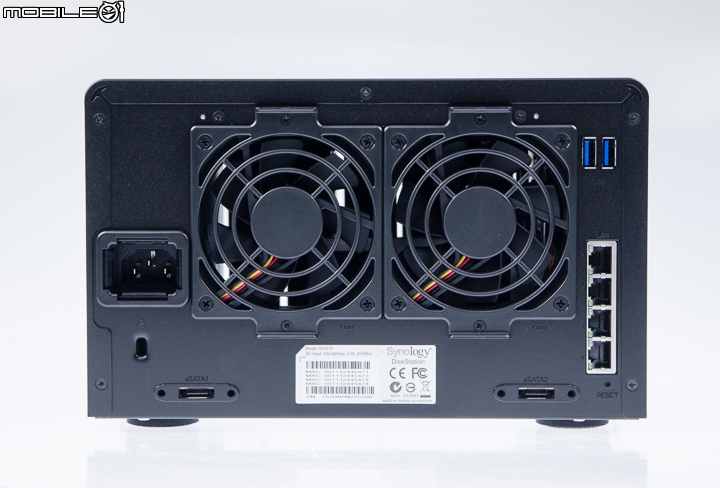

這款DS1515主機的背後有設置了兩組8公分規格的風扇來加強機身與硬碟的散熱。
儲存空間彈性擴充 Synology DiskStation DS1515試用

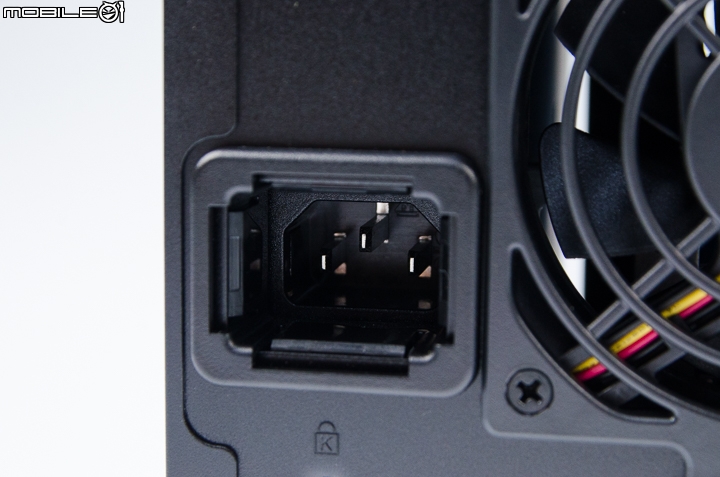

在NAS機身內已經有直接內建電源供應器,實際使用時,就不需要再外接變壓器,只要接上一般3孔的電源線就可以開始使用。
儲存空間彈性擴充 Synology DiskStation DS1515試用

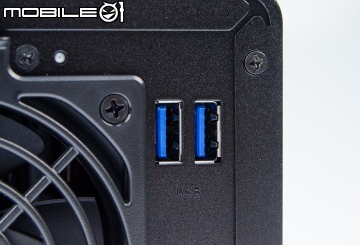

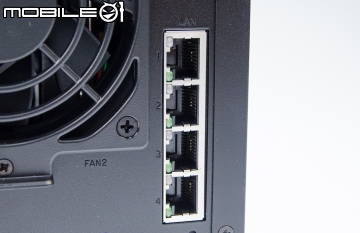

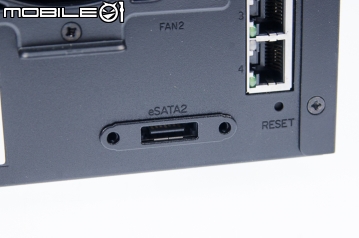

I/O支援方面,這款DS1515在機身背後有提供了兩組eSATA、兩組USB3.0以及4組可支援Gigabit頻寬的RJ-45有線網路埠,而且這四組網路埠亦可支援故障移轉及 Link Aggregation兩種使用模式。前者主要的作用,就是當其中一組網路埠損壞時,就可以將NAS的網路連線轉移到其它正常的網路埠,保持NAS的連線狀況。至於Link Aggregation模式的話,簡單來說就是可以結合4個網路埠的頻寬,藉以提昇NAS的連線速度。
儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用
儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用

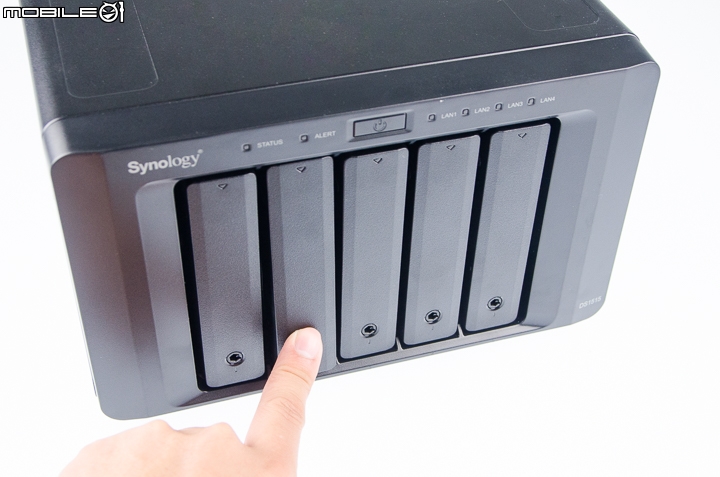

這款DS1515在安裝硬碟的時候,只要按一下硬碟架就可以開啟卡榫。
儲存空間彈性擴充 Synology DiskStation DS1515試用

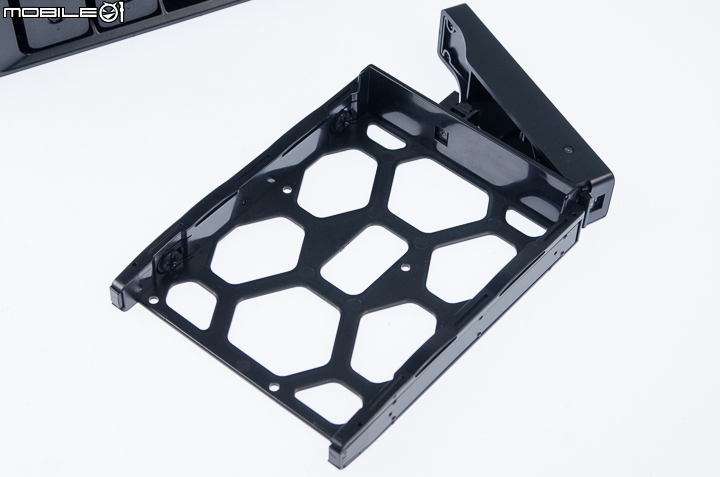

隨附的硬碟架除了可以支援3.5吋的硬碟之外,也有設置了2.5吋硬碟的螺絲固定孔位,讓有需要的使用者可以安裝2.5吋的一般硬碟或是固態硬碟使用。
儲存空間彈性擴充 Synology DiskStation DS1515試用

針對3.5吋的硬碟安裝,硬碟架上則是採用了免工具安裝的設計,扣上卡榫邊條就可以固定硬碟,而且固定孔上還有加上橡膠軟墊來減少硬碟震動的情況。
儲存空間彈性擴充 Synology DiskStation DS1515試用

這款NAS底部的四個角落,也都有設置底墊來達到防滑減震的效果。
儲存空間彈性擴充 Synology DiskStation DS1515試用

在機身底部有設置了一個Console埠,應該是維修檢測的時候才會用到,一般使用者基本上是不太會用到這個連接埠。
儲存空間彈性擴充 Synology DiskStation DS1515試用

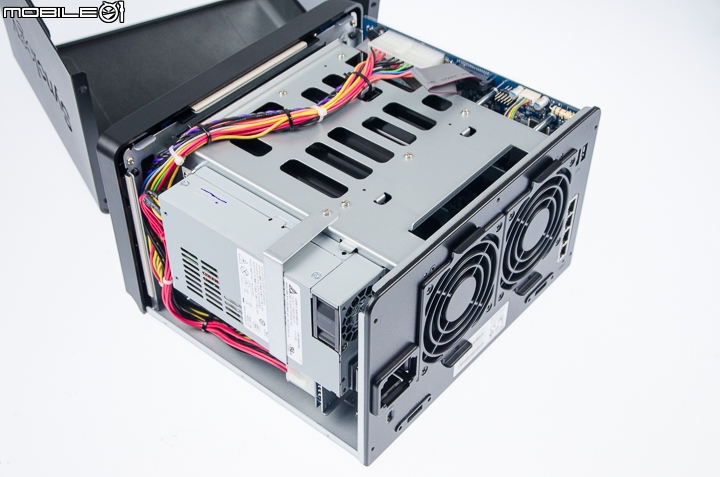

接著打開機殼來看看這款NAS內部的硬體設計吧!
儲存空間彈性擴充 Synology DiskStation DS1515試用

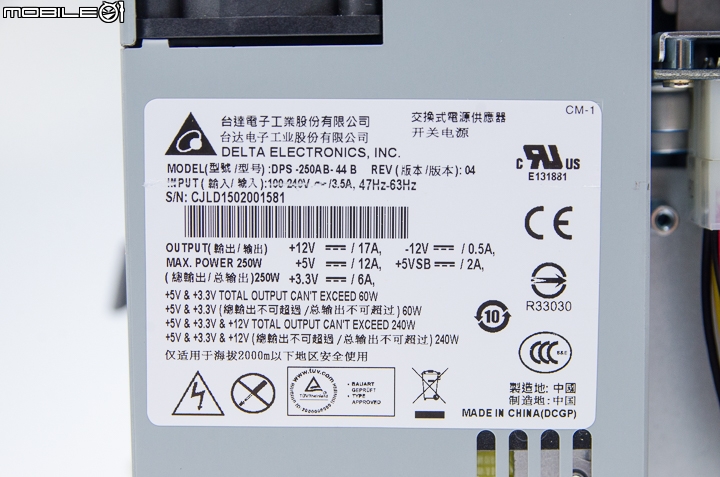

這款NAS上已經有直接內建了一個台達電製造的電源供應器,型號為DPS-250AB,最大輸出電量可達到250瓦。
儲存空間彈性擴充 Synology DiskStation DS1515試用

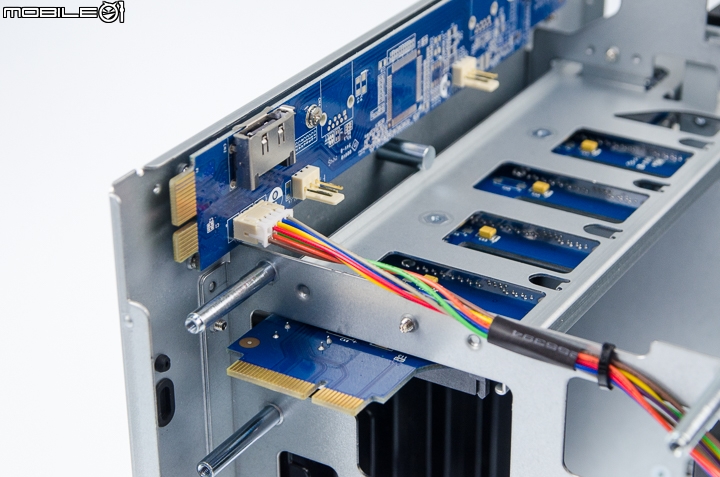

NAS上的SATA與eSATA都是透過另外的PCB電路板整合再安裝連結至NAS的主機板。
儲存空間彈性擴充 Synology DiskStation DS1515試用

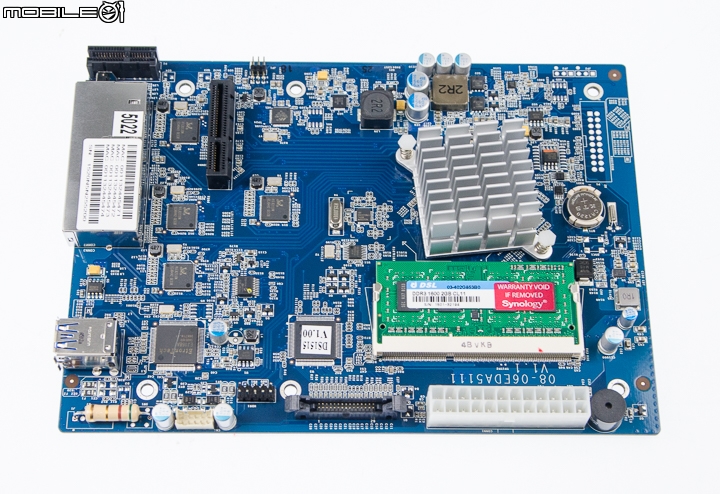

這款DS1515網路儲存裝置所搭載的特規主機板,在處理器上也有直接加裝一個鋁質散熱器來加強散熱效果。
儲存空間彈性擴充 Synology DiskStation DS1515試用

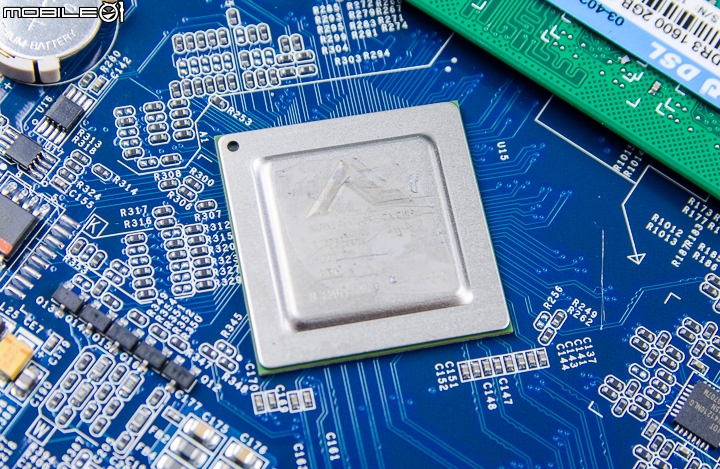

跟之前推出的DS1515+機種比較不一樣的地方,就是DS1515在處理器的部分則是改用了Annapurna Labs推出的Alpine AL-314,是一款ARMbase的處理器,預設運作時脈可達到1.4GHz,並具備4顆處理核心,而且同樣可支援硬體加密技術。就官方規格標示,當資料檔案加密傳輸時,透過硬體加密技術將可達到讀取296MB/s、寫入150MB/s的傳輸速度表現。
儲存空間彈性擴充 Synology DiskStation DS1515試用

主機板上只有設置一個SO-DIMM記憶體插槽,並且在出貨時就已經預先安裝一條由商越科技推出的DSL DDR3-1600 2GB記憶體,時序規格為CL11。
儲存空間彈性擴充 Synology DiskStation DS1515試用

DS1515機身上所搭載的4個有線網路埠,都是採用瑞昱Realtek推出的RTL8211DN網路控制晶片,可支援至Gigabit傳輸頻寬。
儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用

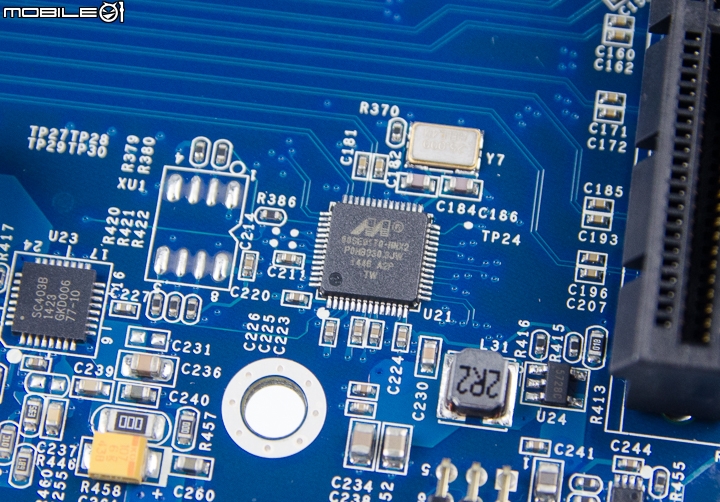

在這款NAS上所設置了兩組eSATA傳輸埠,是透過Marvell 88SE9170控制晶片將PCIe通道轉換成SATA介面。
儲存空間彈性擴充 Synology DiskStation DS1515試用

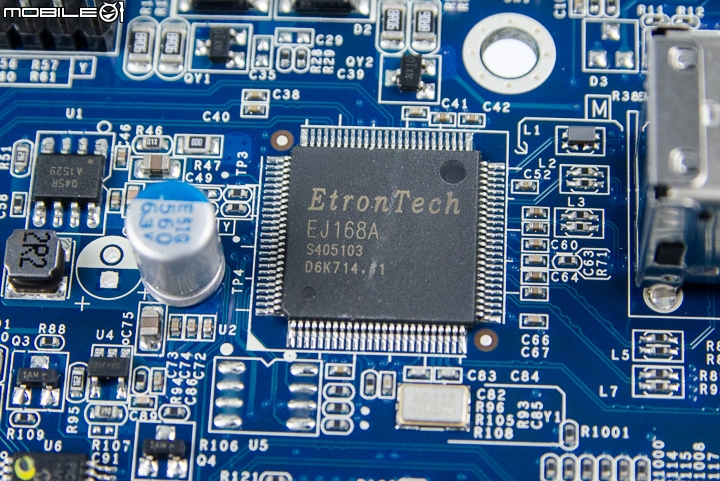

至於機身上的兩組USB3.0傳輸埠,則是採用EtronTech推出的EJ168A控制晶片轉接。
儲存空間彈性擴充 Synology DiskStation DS1515試用

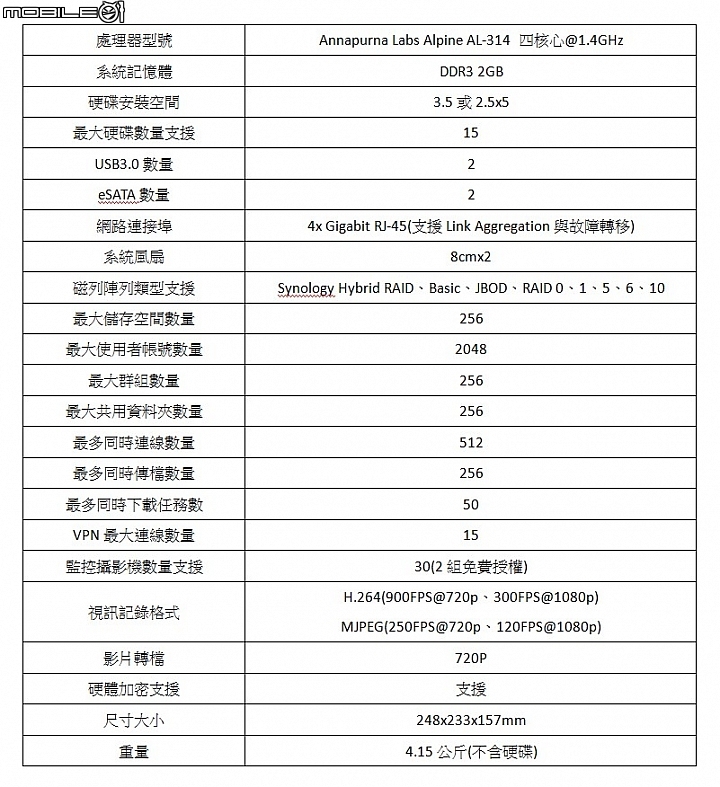

底下附上這款DS1515的重點規格表讓大家先做個參考。
儲存空間彈性擴充 Synology DiskStation DS1515試用

DSM系統安裝設定

這次實際搭配的硬碟是Seagate針對NAS產品所推出的NAS HDD,每顆容量規格都是4TB。
儲存空間彈性擴充 Synology DiskStation DS1515試用

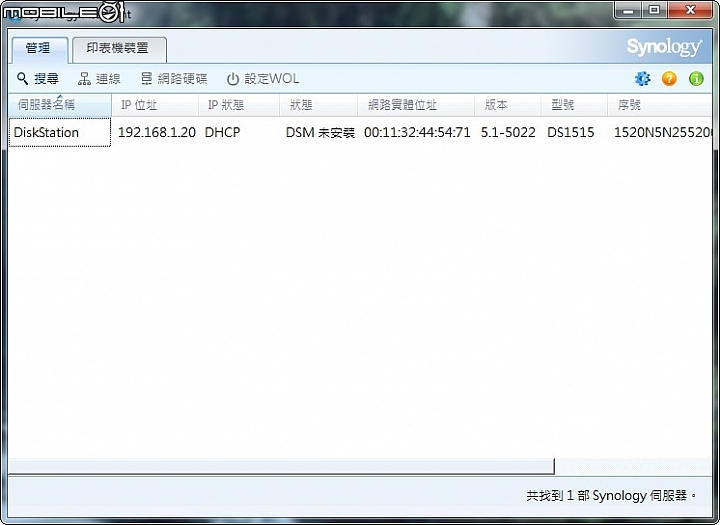

看完硬體規格的介紹之後,接著就來看軟體的部分吧!第一次使用的時候,可以先安裝群暉提供的Synology Assistant工具軟體來查看NAS IP位置,接著直接在NAS顯示列表上點兩下,就會直接開啟瀏覽器並連結至NAS來安裝DSM作業系統。
儲存空間彈性擴充 Synology DiskStation DS1515試用

安裝DSM作業系統時,可以自己先到群暉官方網站下載Pat檔或是在這個安裝介面直接下載都可以。
儲存空間彈性擴充 Synology DiskStation DS1515試用

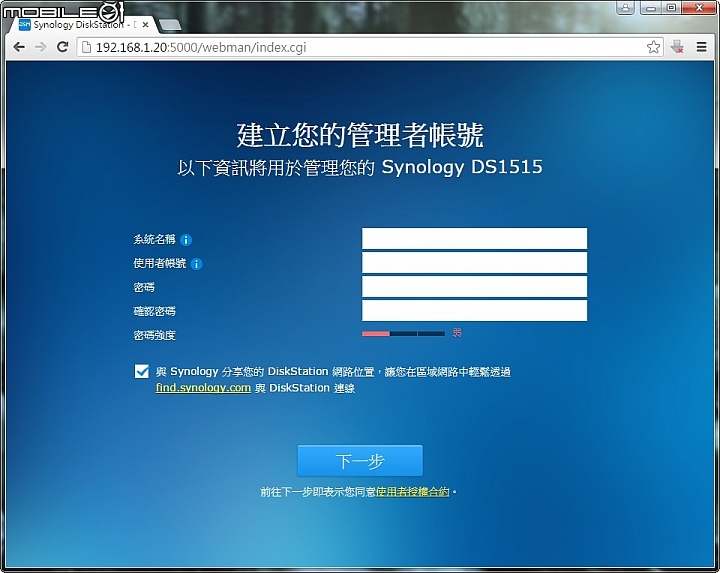

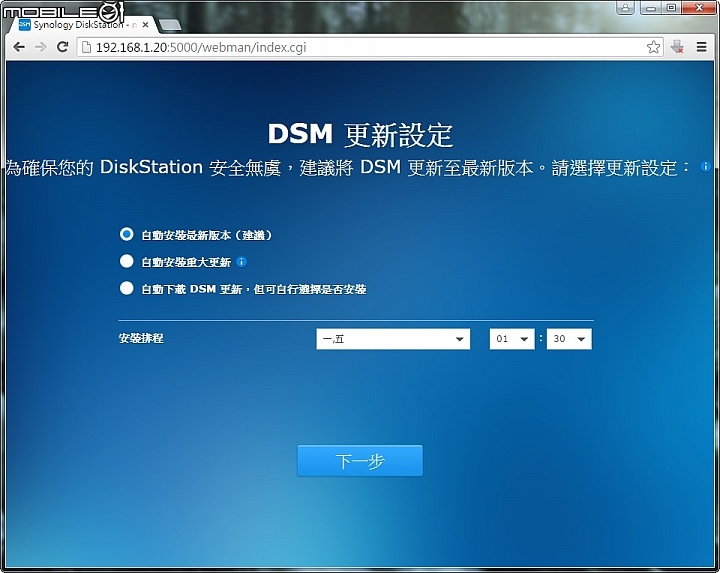

系統安裝完畢後,網頁操作介面就會開始一步一步帶著使用者設定帳號密碼、調整系統更新選項以及建立QuickConnect帳號。
儲存空間彈性擴充 Synology DiskStation DS1515試用

儲存空間彈性擴充 Synology DiskStation DS1515試用

儲存空間彈性擴充 Synology DiskStation DS1515試用


功能應用介紹

群暉這次推出的DS1515同樣可以支援自家的DSM作業系統,操作應用方面基本上也都跟一般群暉的NAS機種差不多,不過因為這款DS1515比較是定位在專業用戶與中小企業的用戶,所以在DSM系統內還有多了像是Link Aggregation、SSD快取以及High Availability管理幾個比較偏企業應用功能。所以在軟體介紹部分,因為DSM的介面操作、功能選項以及多媒體應用的部分,小編在之前群暉NAS產品文章中都曾詳細介紹過,這邊就不再重複敘述,直接介紹幾個比較特別的功能應用吧!

Link Aggregation技術支援

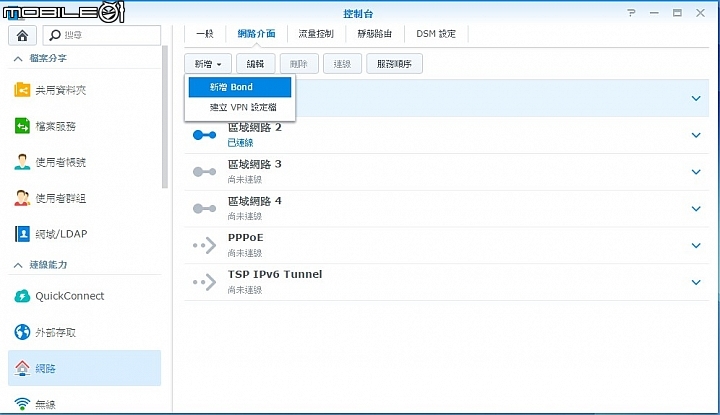

這款DS1515最特別的一點,就是內建了4組Gigabit有線網路埠,並且還有支援Link Aggregation技術,讓使用者可以更彈性地調整NAS的傳輸頻寬。實際設定的時候,使用者可以先在網路介面的分頁內,選擇新增Bond的選項。
儲存空間彈性擴充 Synology DiskStation DS1515試用

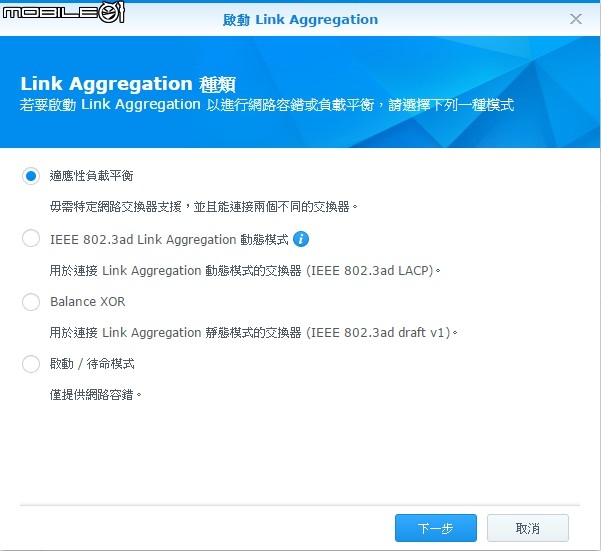

在Link Aggregation功能的啟動頁面中,使用者可以依照自己的使用需求選擇適應性負載平衡、動態模式、Balance XOR以及啟動/待命等四種模式。
儲存空間彈性擴充 Synology DiskStation DS1515試用

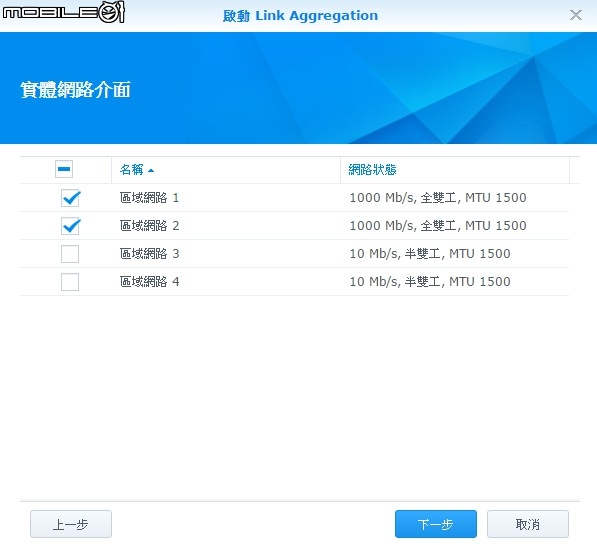

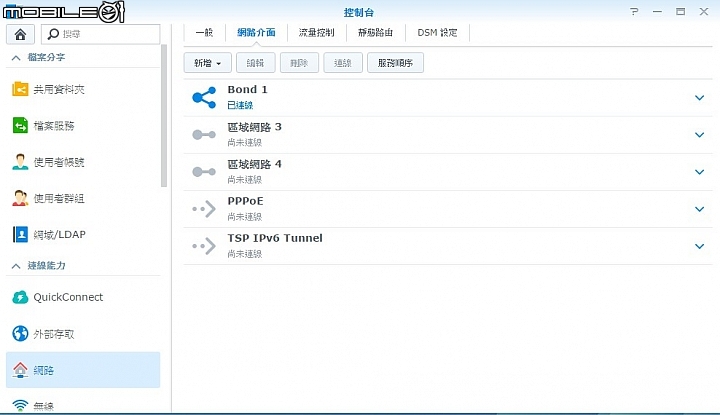

接著勾選要整合的網路埠之後,在網路介面的畫面中就可以看到,原本區域網路1和2的選項已經整合為Bond 1。不過,有一點要注意的地方,就是要開啟Link Aggregation功能來整合NAS網路頻寬的話,還必須要具備一台支援802.3ad網路協定的交換器才會有提昇速度的效果喔!
儲存空間彈性擴充 Synology DiskStation DS1515試用

儲存空間彈性擴充 Synology DiskStation DS1515試用


SSD快取功能支援

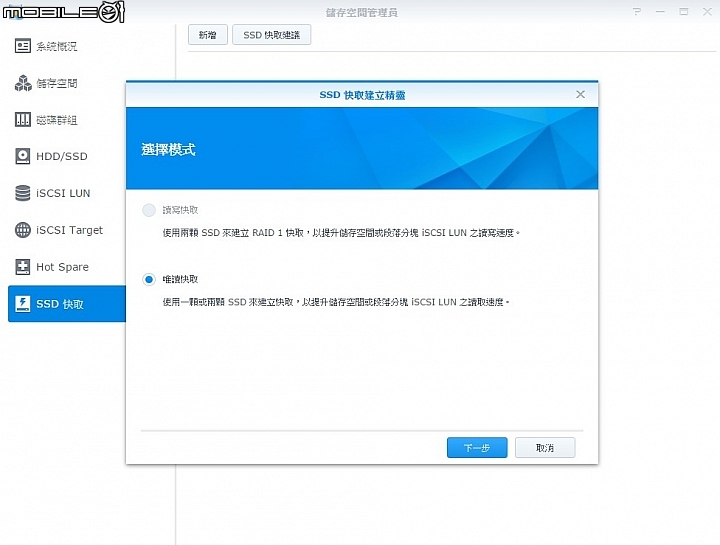

這款NAS在儲存空間應用的部分,還有特別加入SSD快取的功能支援。使用者可以直接安裝1~2個的SSD固態硬碟來作為儲存空間的快取,並藉此提昇NAS的整體存取速度。若是有需要啟用SSD快取功能的話,可以在儲存空間管理員的頁面中進行設定操作。建立SSD快取空間時,有提供讀寫快取以及唯讀快取兩種模式,若是要使用讀寫快取模式的話,必須要安裝兩顆以上的SSD來建立RAID 1快取空間;但要是只有安裝一個SSD固態硬碟的話,則只能夠選擇唯獨快取的模式。
儲存空間彈性擴充 Synology DiskStation DS1515試用

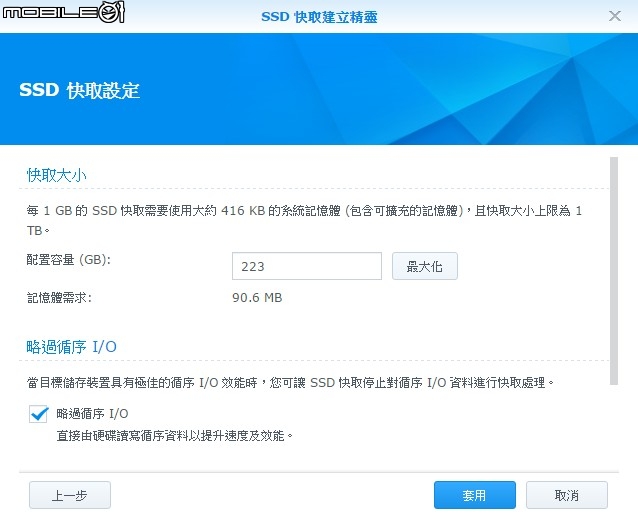

設定SSD快取的時候,可以自己調整需要的快取空間,最高可調整至1TB的容量。不過有一點要注意的地方,就是SSD快取容量越高時,相對也會占用更多的系統記憶體。
儲存空間彈性擴充 Synology DiskStation DS1515試用

SSD設定完成之後,在主畫面上就可以查看目前SSD快取使用量以及裝置訊息等資訊。要是日後有需要移除快取的話,也可以進入這個頁面操作。
儲存空間彈性擴充 Synology DiskStation DS1515試用


Synology High Availability技術支援

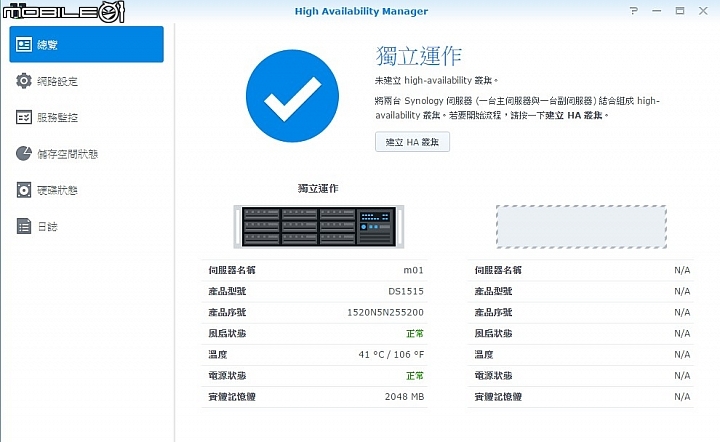

針對這款DS1515 NAS,群暉也有加入了Synology High Availability (SHA) 技術支援,當用戶同時具備兩台DS1515的時候,就可以將一台設置為主伺服器,另一台設置為副伺服器。因為這兩台伺服器是鏡像設定,所以日後若是主伺服器突然故障或是斷線時,另一台副伺服器就可以馬上接軌作業,並提供跟主伺服器一樣的完整服務,讓用戶的各項作業都能夠維持運作。
儲存空間彈性擴充 Synology DiskStation DS1515試用

實際效能測試

由於小編手邊沒有可支援802.3ad的交換器,沒辦法實際測試開啟Link Aggregation之後的傳輸效能,先跟大家說聲抱歉,這次還是先來看一下單一網路埠以及機身USB3.0的實際傳輸效能吧!

USB3.0傳輸測試

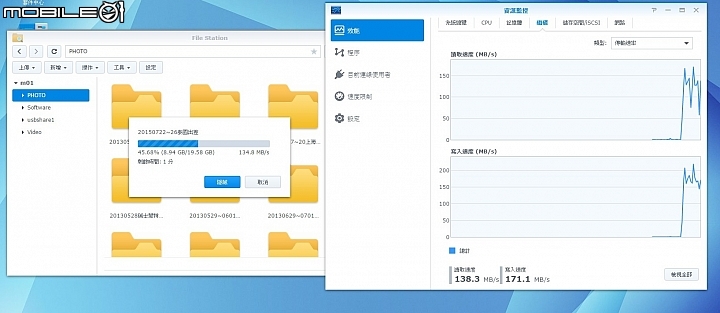

透過USB轉接盒將Plextor M6S 256GB的固態硬碟連接至NAS,並實際傳輸一個大小約20GB的相片資料夾至NAS時,寫入速度大約可以達到170MB/s。
儲存空間彈性擴充 Synology DiskStation DS1515試用

接著從NAS端傳輸相同資料夾至M6S固態硬碟時,傳輸速度大約可以達到100MB/s左右。
儲存空間彈性擴充 Synology DiskStation DS1515試用

網路傳輸速度測試

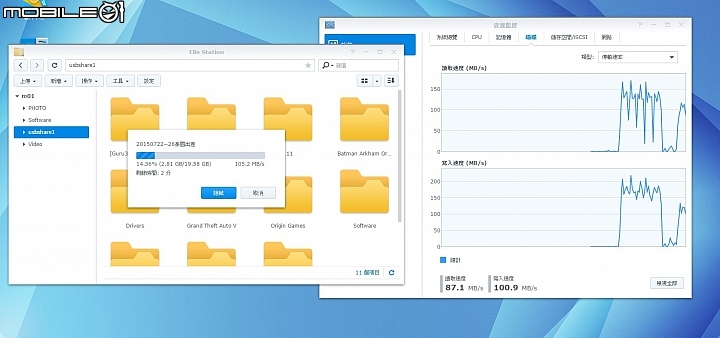

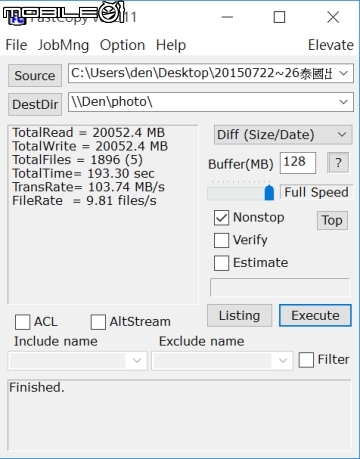

實際從NAS端傳輸一個大小約20GB的相片資料夾至電腦端時,傳輸速度表現大約83MB/s。接著從電腦端傳輸相同的資料夾至NAS端時,傳輸速度大約可以達到103.7MB/s。
儲存空間彈性擴充 Synology DiskStation DS1515試用 儲存空間彈性擴充 Synology DiskStation DS1515試用

試用總結

群暉這次推出的DS1515在規格方面,雖然因為CPU與記憶體規格的不同,在最大連限數量以及一些傳輸方面的效能有所差異,但各方面應用的支援,基本上跟DS1515+沒有相差太多,而且同樣具備4組Gigabit的網路埠,又能夠自行加裝硬碟擴充套件,相信這對於有儲存容量需求,且又需要網路頻寬的使用者而言,比起添購具備10Gb網卡的NAS,的確算是相對省成本的一個選擇。不過,有一點需要注意的地方,就是這款NAS搭載的處理器在影音多媒體應用方面只能夠支援至720P,所以要是比較著重多媒體應用的話,建議還是選擇具有較高轉檔效能的處理器的NAS會比較適合。
2015-08-03 9:45 發佈

dennis.F wrote:
但各方面應用的支援,基本上跟DS1515+沒有相差太多,而且同樣具備4組Gigabit的網路埠,又能夠自行加裝硬碟擴充套件,相信這對於有儲存容量需求,且又需要網路頻寬的使用者而言,比起添購具備10Gb網卡的NAS,的確算是相對省成本的一個選擇。...(恕刪)


感謝分享.

可惜版主沒有支援 802.3ad switch 可以實測其 Link Aggregation 的傳輸效能. 在官方的數據, Link Aggregation 大檔讀寫約 400MB/sec, 算是 4GbE port 的極限了, 但這是在同時 "八台 (2 LAN 網路埠機種)/四台 (4 LAN 網路埠機種) 用戶端 PC 間進行 8 GB 檔案讀寫持續三分鐘" 所得出來的數據, 相對於 10Gb 網卡的 NAS, 雖然投入成本較高, 但可能一個 client 對 NAS 的讀寫速度就遠超過 400MB/sec 以上了. 各有不同的應用場合.
FB: Pctine
終於看到這台的開箱(拆機)文,推一下!

dennis.F wrote:
…這款DS1515在安裝硬碟的時候,只要按一下硬碟架的上方就可以開啟卡榫。...(恕刪)


這段有無寫錯? 應該是按“下方”才比較容易脫離卡榫吧 …(還是我自己習慣不良)
Metrostar Ghia-Limited 225/45/R17   power by MMC!
npc wrote:
終於看到這台的開箱(...(恕刪)

應該是按下方才對, 它會彈開再抽出, 按上方會彈出才有鬼...

dennis.F wrote:
群暉近來針對有大容量...(恕刪)


感謝分享~

npc wrote:
終於看到這台的開箱...(恕刪)


感謝大大指正,當初按上方就彈開,沒想到只要在底下輕輕按一下就好,

文中已經有更正圖片與說明,造成大家困擾還請見諒。
