[分享] Thecus N5200 NAS Server 5TB 入手

去年九月有位仁兄張貼過一篇 N5200 的簡介, 不過介紹蠻短的. 事隔一年, 1TB 的硬碟出了, 想說是入手的時後了.

Thecus N5200 是一台內建 Intel Celeron M Processor 的 NAS Server, 它的主要特點是他有五個硬碟熱拔插, 支援 RAID 5 6, 五個 Network Port (1 + 4 Routing), 還有就是可以支援現在最大的硬碟. 我買的這台是 N5200BR, 使用 Celeron M 800Mhz, 256MB RAM, 跟內建 4 Port 的網路交換器. 現在還有更新的版本是 N5200PRO, 它有 1.5GHz 的 Celeron M, 跟 512MB RAM. 為啥要用到一台小型電腦? 因為它是軟體建立 Raid, 使用 Lunix system, 還可以使用自訂模組, 與不斷更新的新軔體.

說實在, 五個熱拔插比較吸引我啦, 還有就是 eSATA 功能也是讓我有興趣的一點. 只可惜, 因為急著上機, 沒有機會測試傳輸效能. 只好簡單的介紹拆箱與內部功能吧.


收到時箱子好爛.....


開箱


完整的彩盒封面


網路設定的介紹


N5200 主要功能介紹


開上蓋, 快速安裝已經印在內蓋中

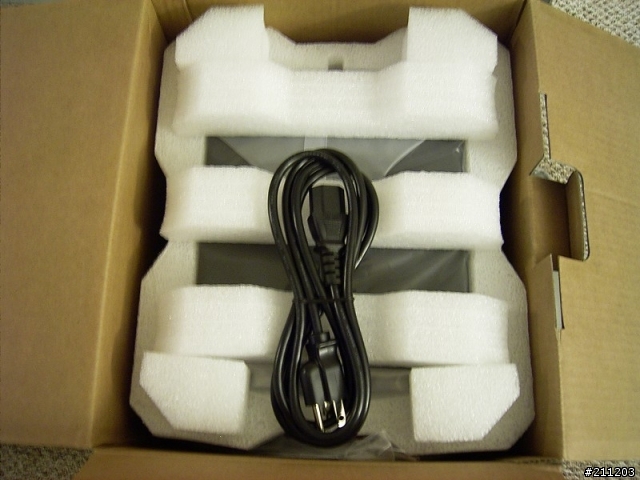

第一眼看到的就是那綑電源線....

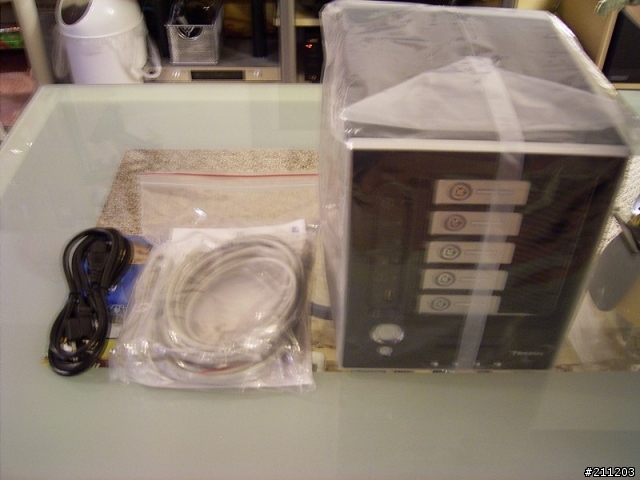

主機一台, 電源線一綑, USB 線, Cat5e 線, 與備份軟體.

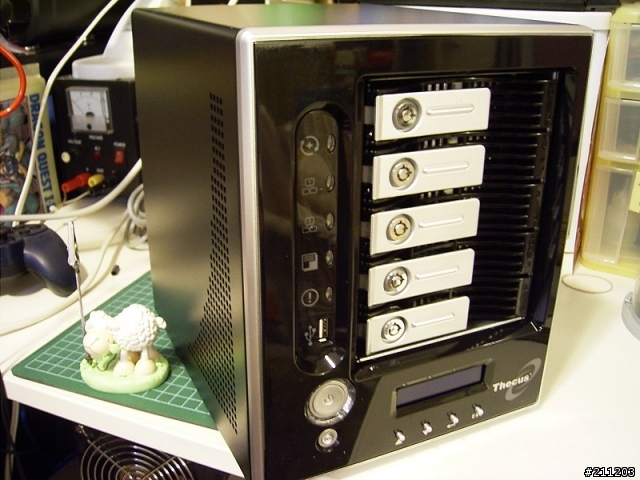

拿出主機來


各種指示燈與前 USB Port

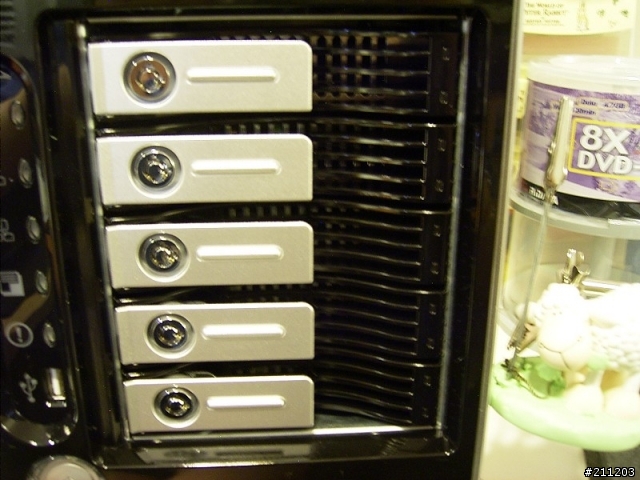

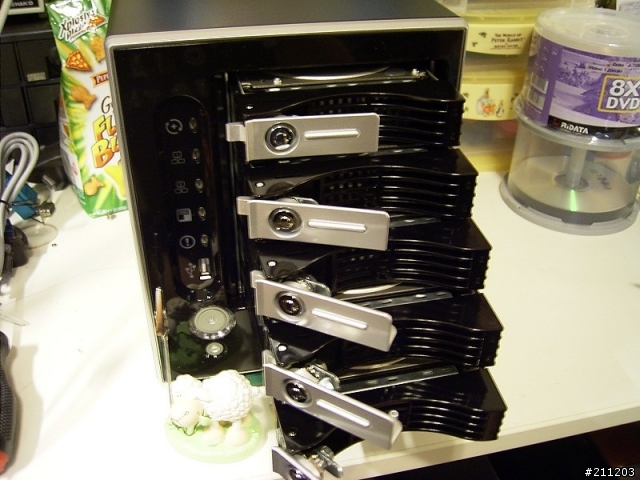

動心的五個熱拔插槽

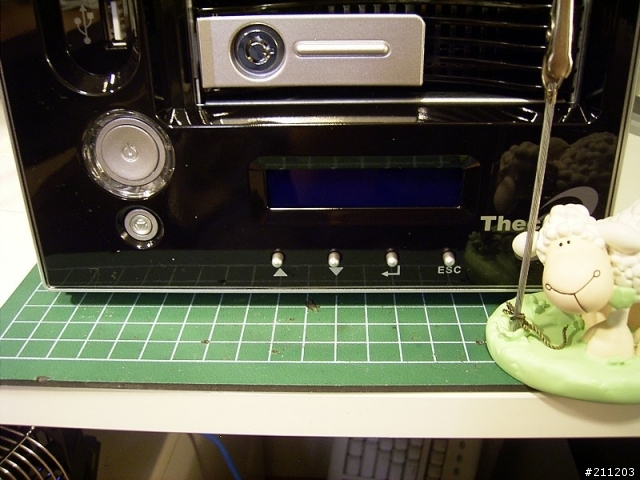

電源按鈕與 LCD 顯示. 我發現, 電源按鈕與 Reset 按鈕是跟聯力的一樣..

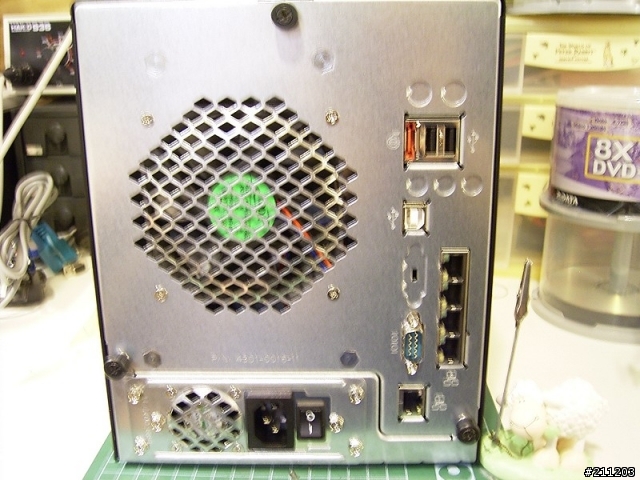

背後, 硬碟散熱風扇, USB Port, eSATA, 1 + 4 Network Port, Serial Port


整台機子只要打開殼後就整個裸露出內部.

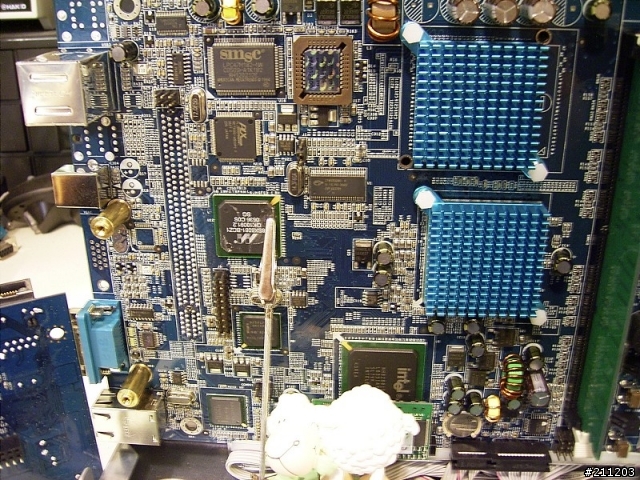

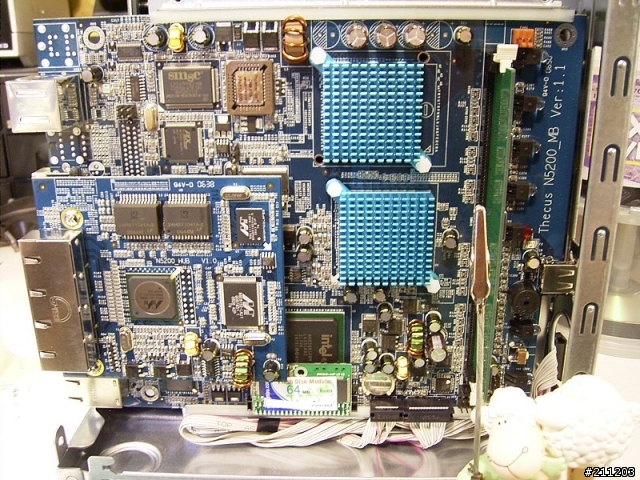

主機版. Thecus 特製的 Intel Celeron M Processor 主機版. CPU 是焊死的.


256MB DDR RAM

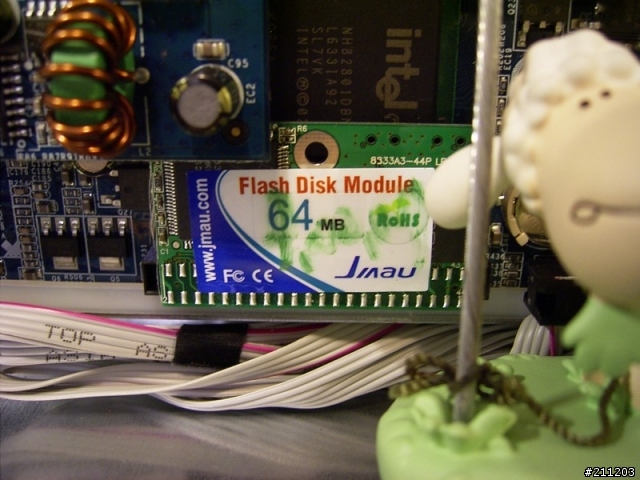

使用 FlashDrive 做為 OS 儲存媒介.

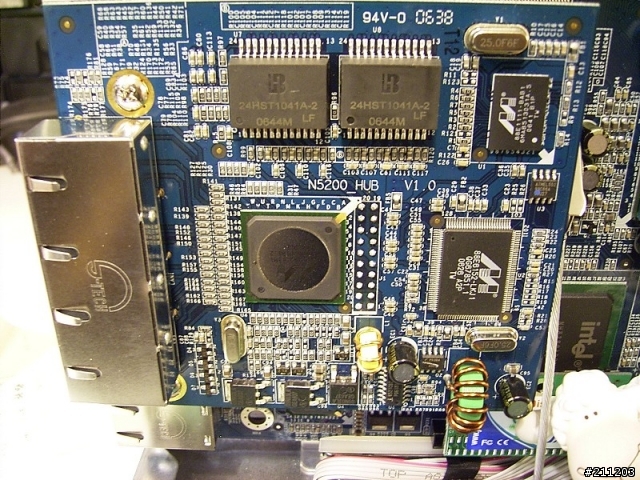

4 Port 的網路介面模組, 一樣是特制的 N5200 Hub

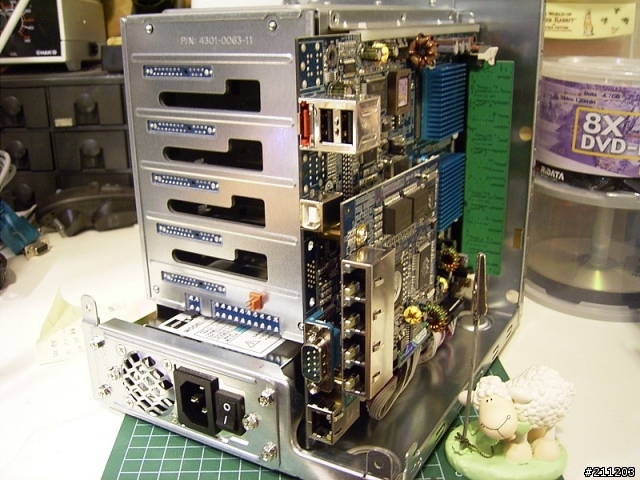

把網路介面模組移除後的主機版

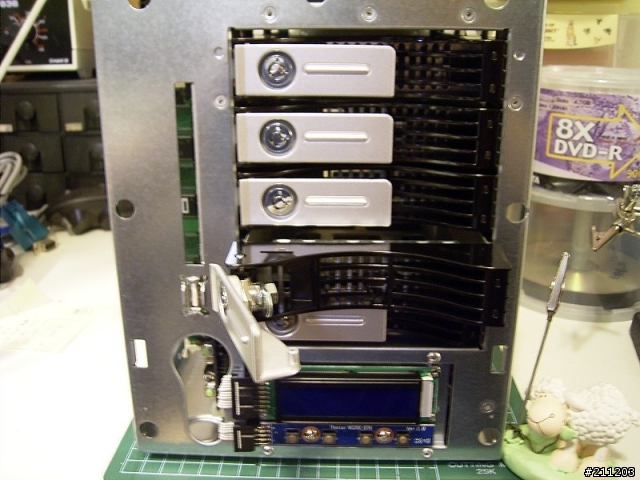

前面.

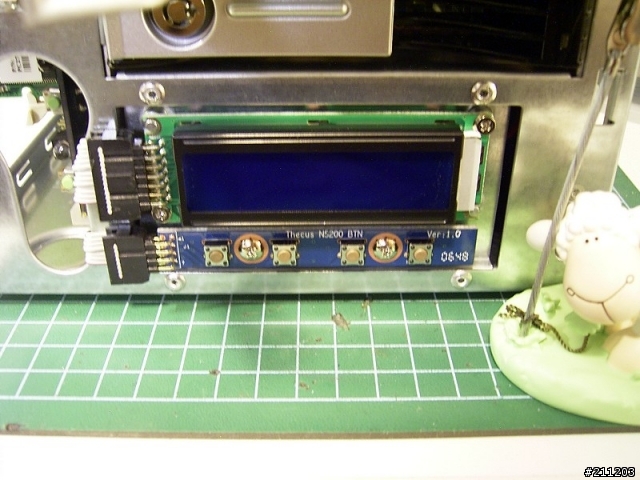

LCD, 藍底白光

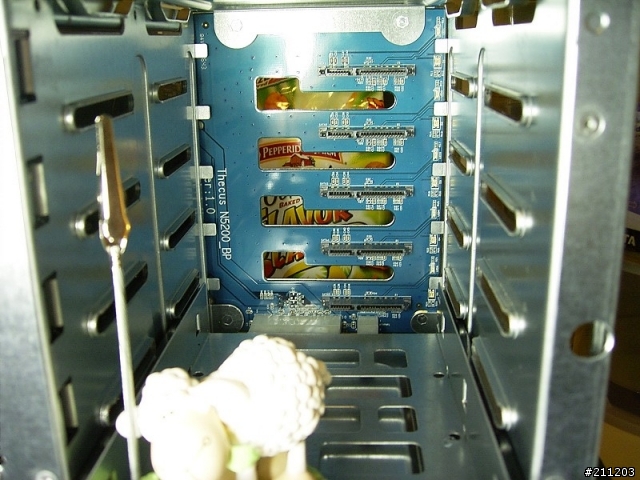

熱拔插槽的底版

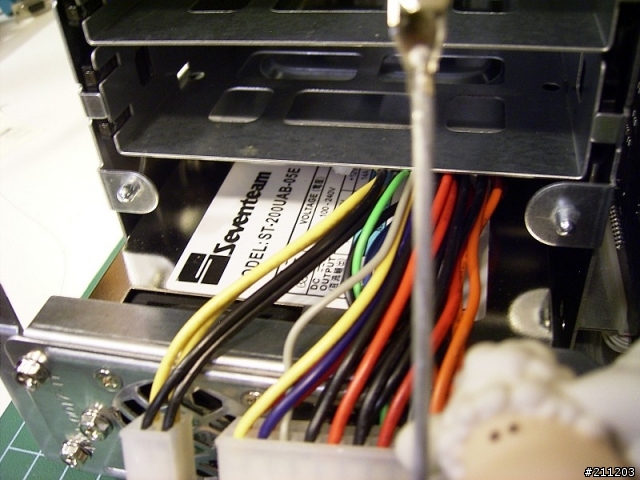

使用七盟 Seventeam 的 1U 200W 電源供應器

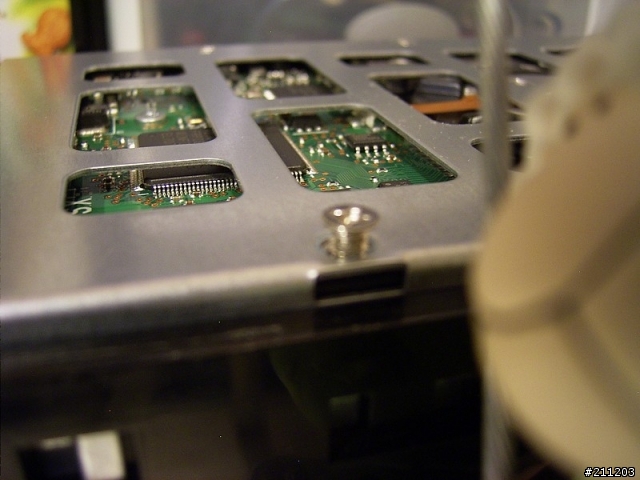

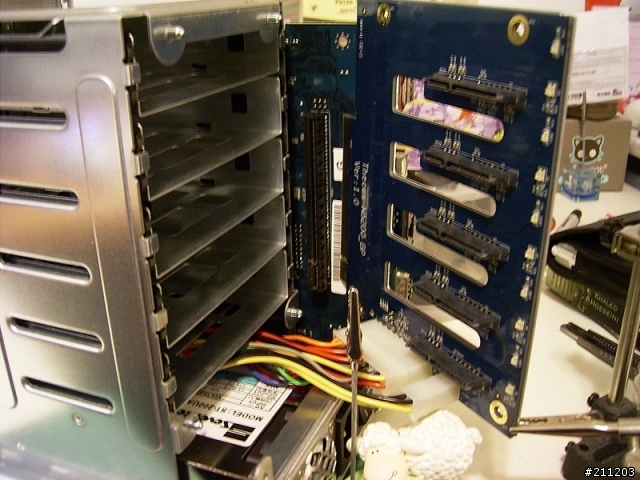

拿起熱拔插槽底版, 是插在主機版背面上.

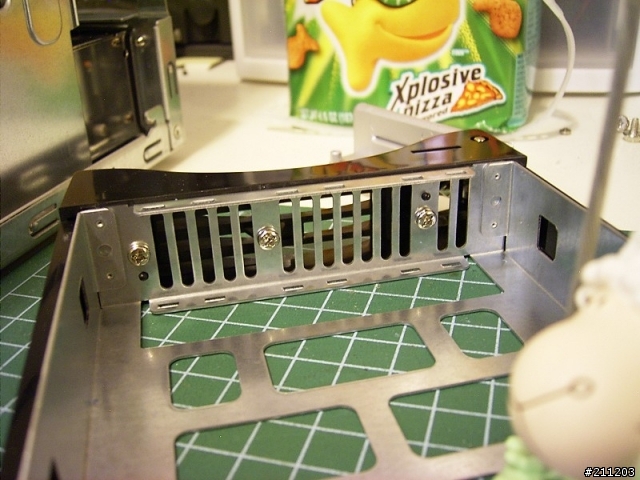

硬碟座


透氣的進氣口

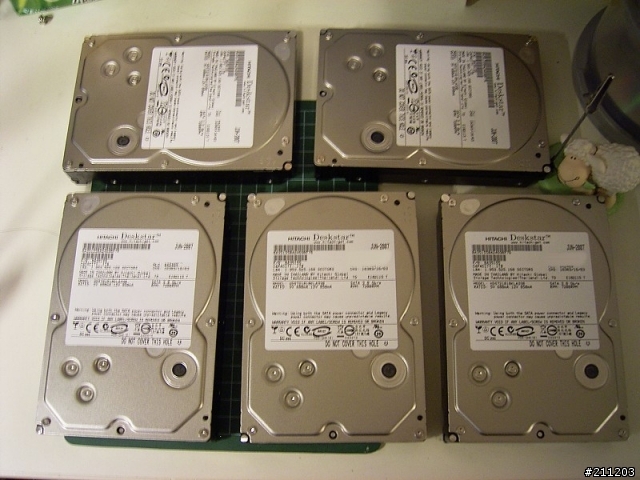

主角二出現, 五顆硬碟.

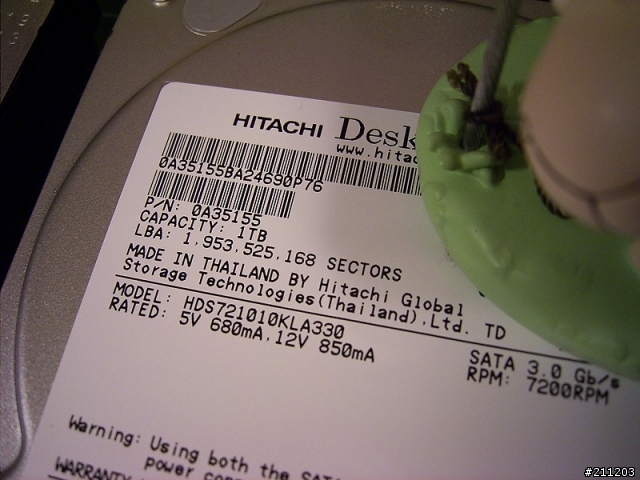

Hitachi 日立的 1TB SATA 硬碟.

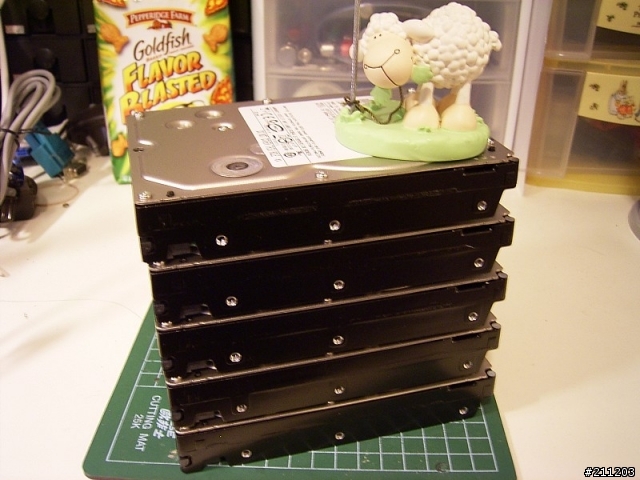

疊疊樂....


安裝硬碟到硬碟座要用附送的螺絲


裝入硬碟!

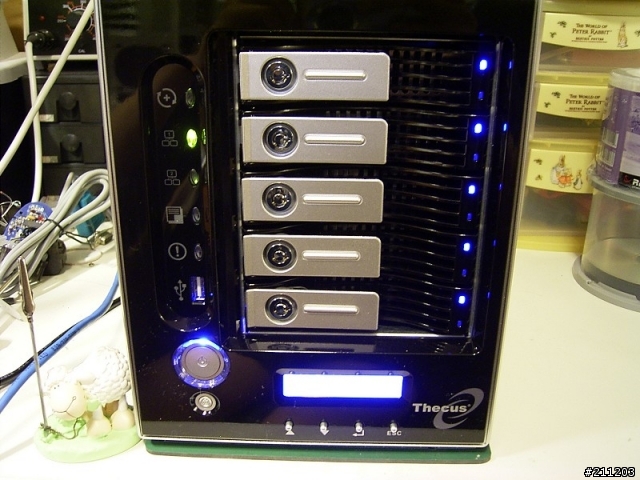

開機, 好刺眼的藍光

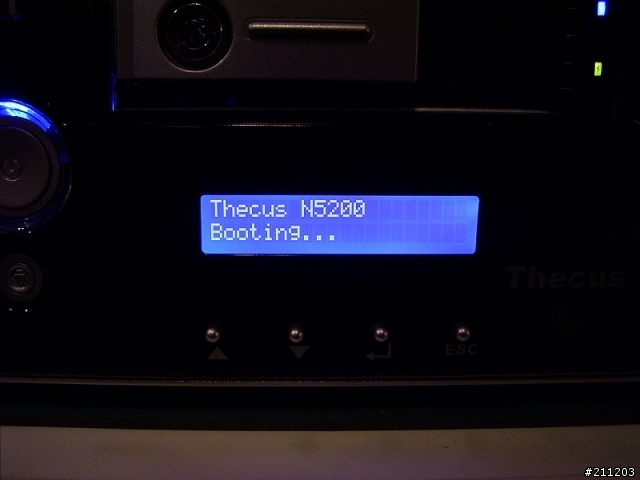

LCD 開機訊息


設定 RAID 5 中......

以下是軟體設定的部份

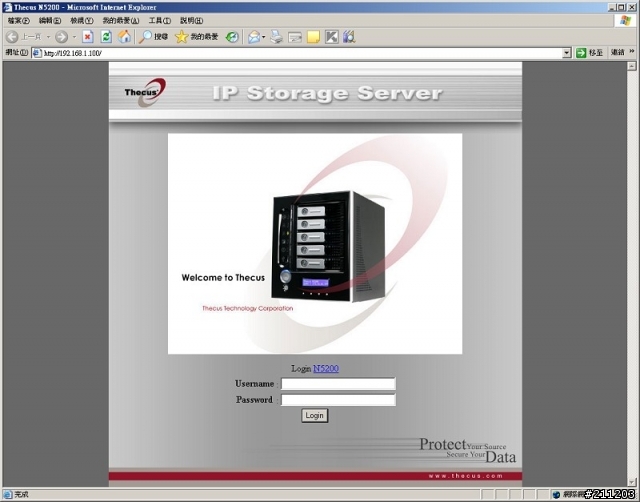

網路介面的設定登入畫面

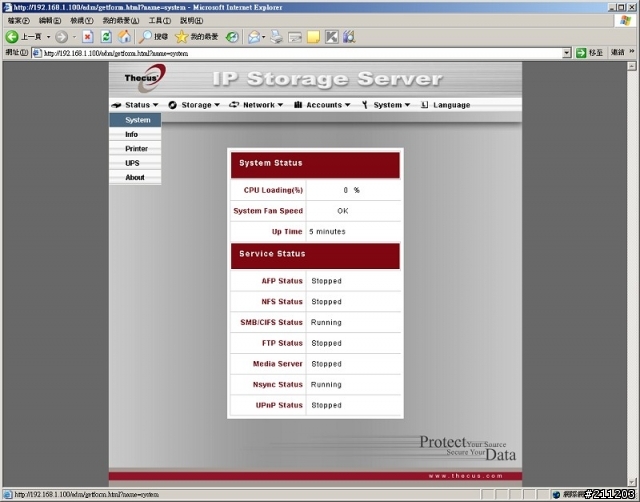

系統狀態

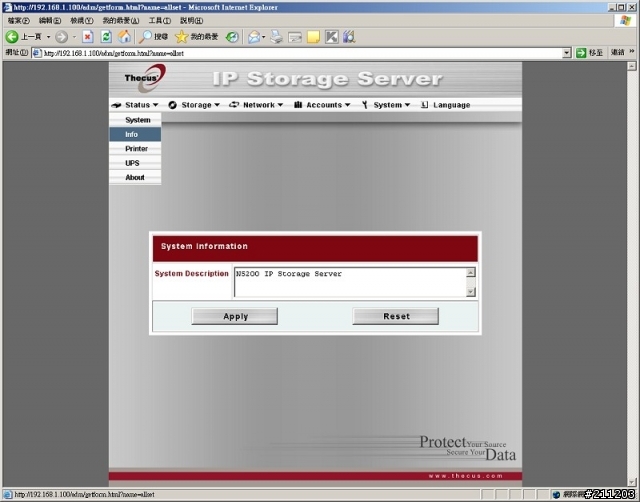

系統簡介

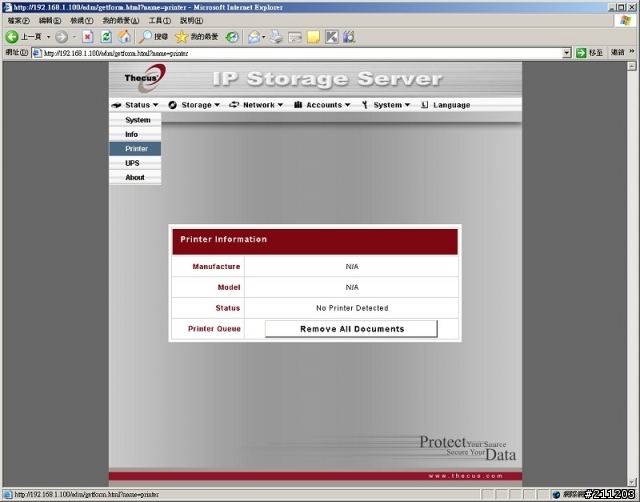

印表機設定, 可由 N5200 分享網路印表機

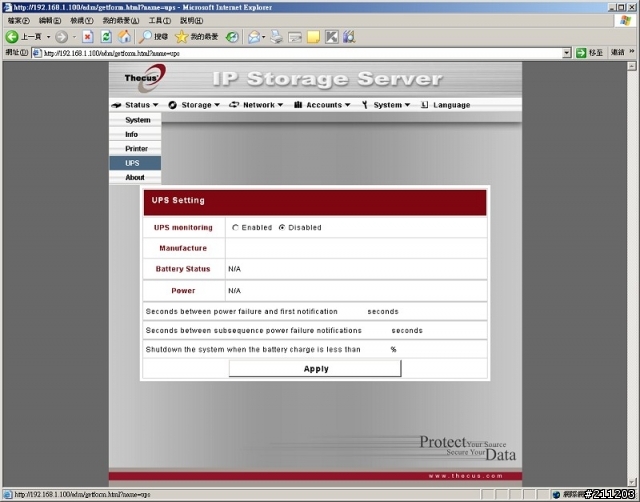

設定不斷電系統 UPS.

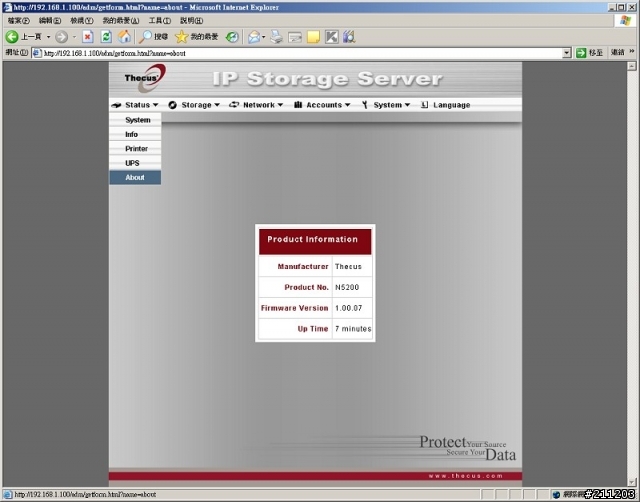

產品資訊

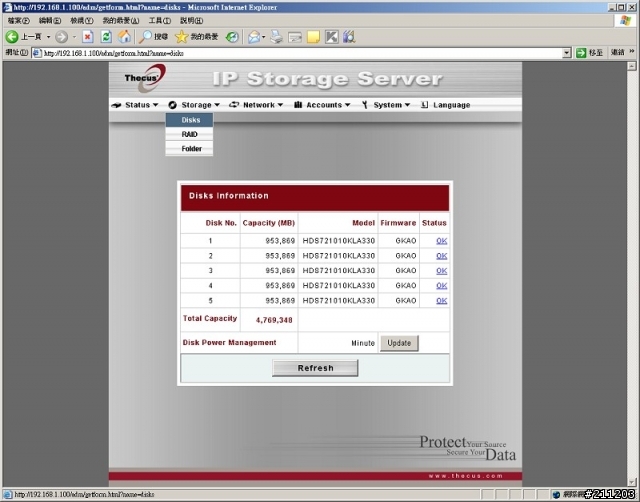

儲存硬碟資訊

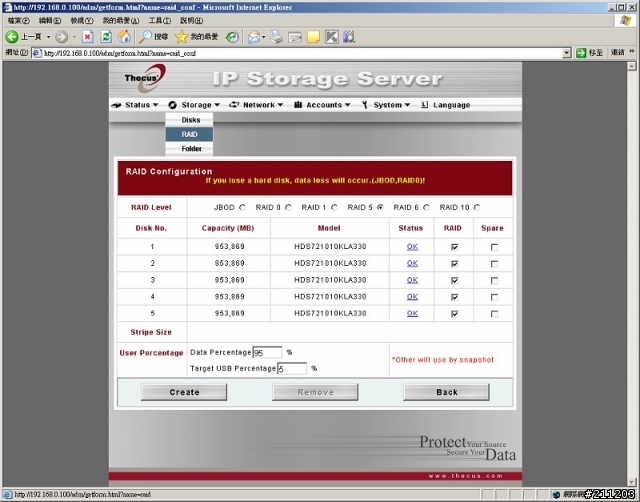

RAID 設定


進階的 RAID 設定, 建立 Raid 5 中.

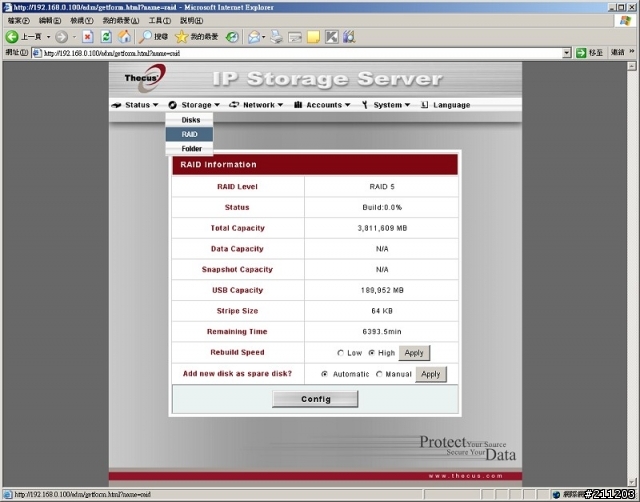

Raid 建立中. 6393.5 分鐘完成 =_=

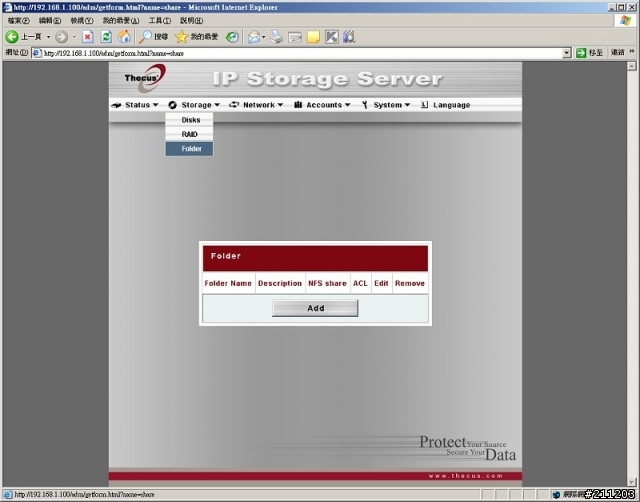

目錄設定, 這要設定完 RAID 後才可以自訂

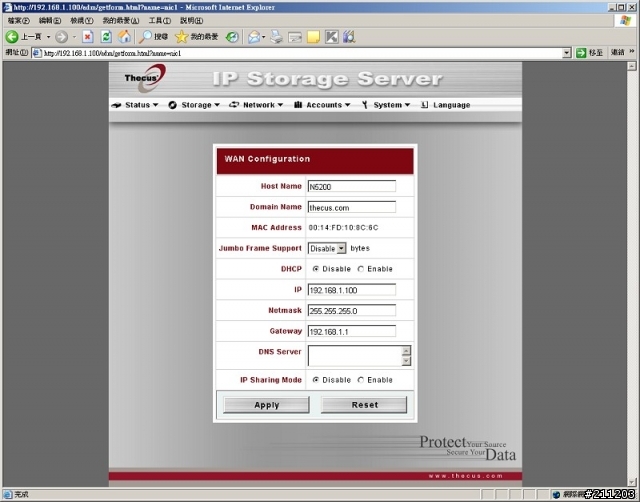

WAN 設定.

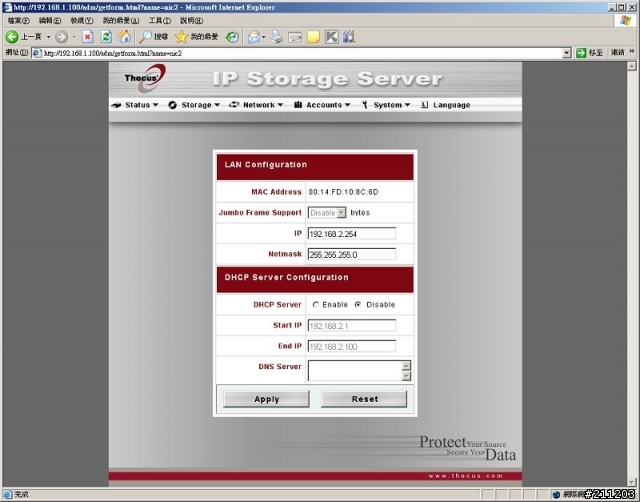

4 Port LAN 網路介面設定


將 WAN 與 4 Port LAN 調換


網頁空間設定, SMB 通訊協定設定, UPnP 設定

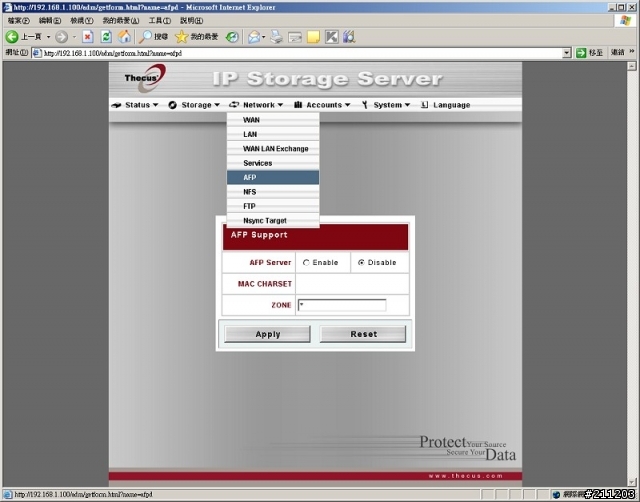

AFP 通訊協定設定

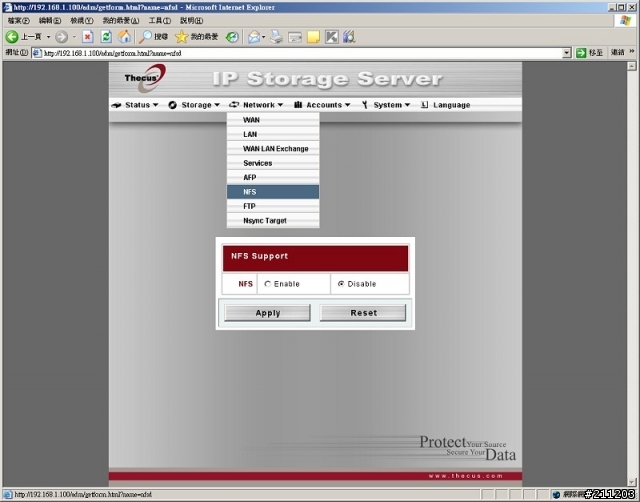

NFS 通訊協定設定

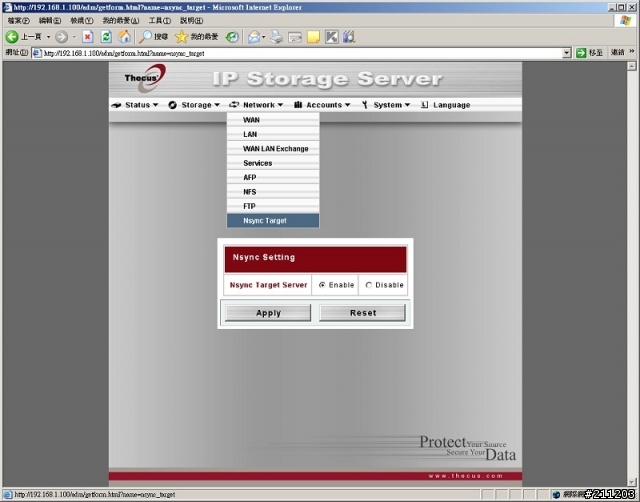

Nsync 設定

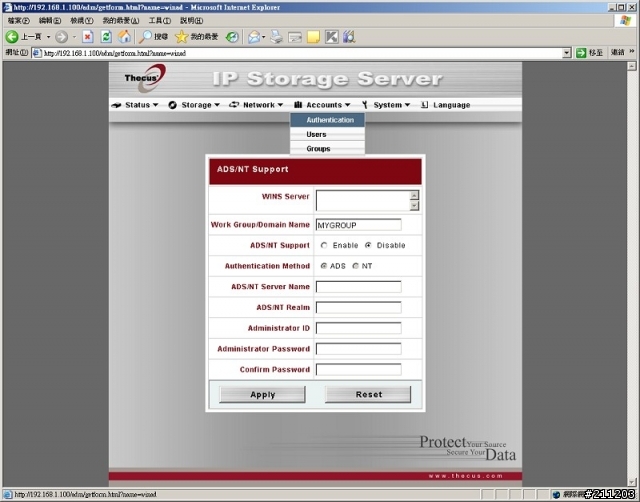

網路 ADS/NT 設定

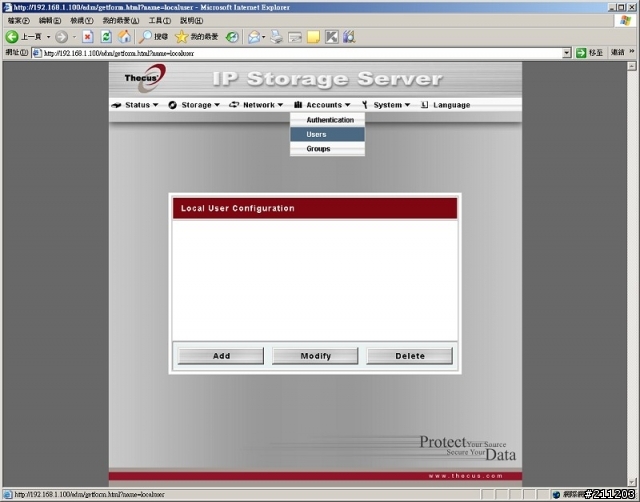

使用者帳戶設定


使用者組群設定

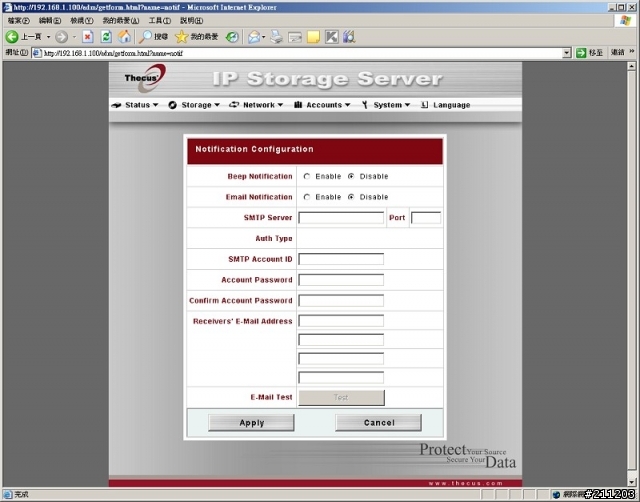

N5200 通知設定 (蜂鳴器跟 Email)

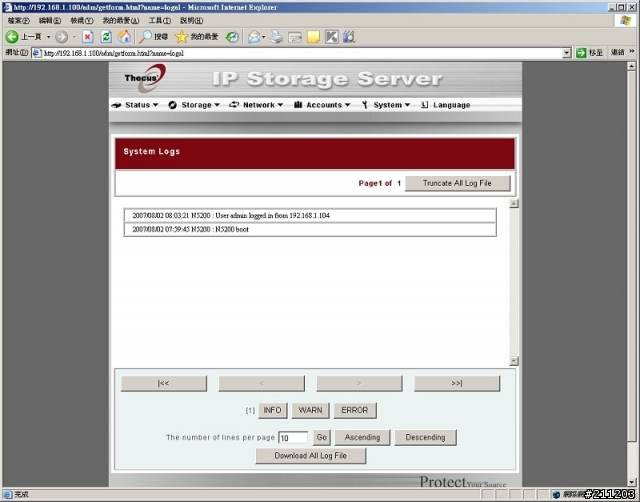

系統記錄報告


系統時間設定


設定檔輸入輸出


重置原廠設定

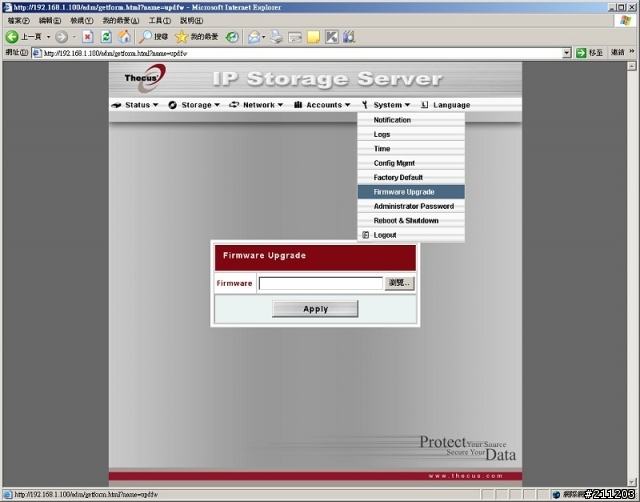

N5200 軔體 Firmware 更新

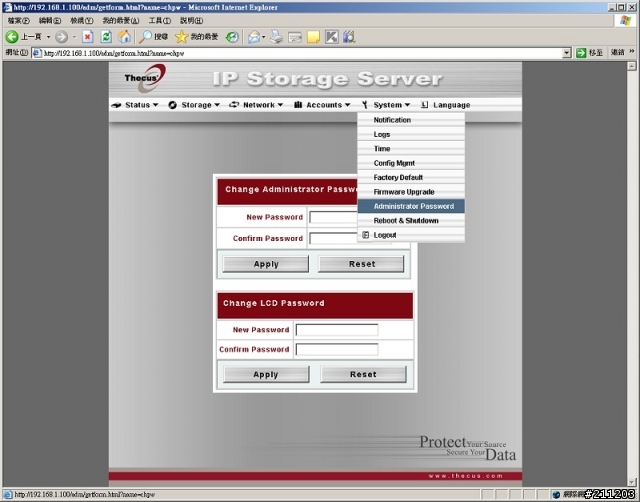

管理者密碼與 LCD 修改密碼

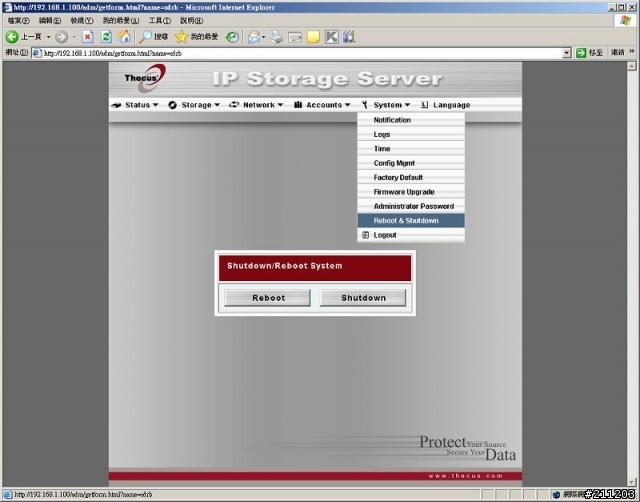

關機或是重開機

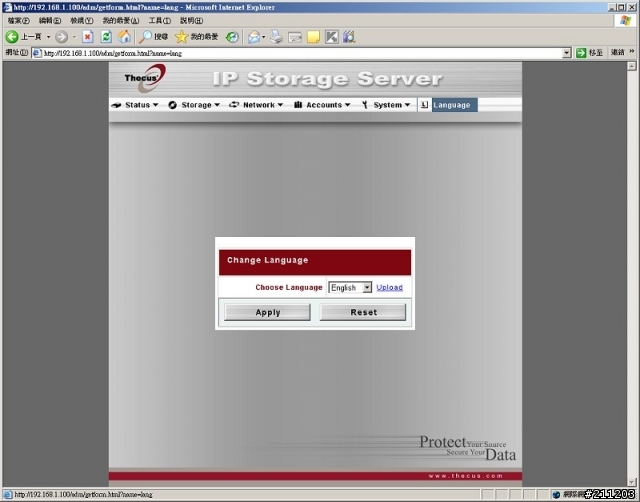

語言設定 (中文要從官方網站下載語言包然後上傳到 N5200)

它其實還有 FTP 功能, 也就是我目前使用的備份方式 (多台電腦), 也是最慢的方式. 因為有幾台電腦怎樣都沒法跟 SMB 通訊, 所以只好先用 FTP 方式備份. 時間上的關係, 沒有機會使用 eSATA 與 USB , 不然想試試看 eSATA 有多快.

原文發佈於本人的筆記中.
