[開箱] Asustor AS-202TE 個人多媒體儲存中心 NAS (12/16更新)

在去年小弟曾經分享過 Asustor AS-604T NAS, 該機種主要是針對中小企業以及玩家級的 Power User, 當時即詢問過原廠是否有推出 ARM Base NAS 的計畫, 在今年 Asustor 針對 SOHO 及 Home User 推出了 AS-3 & AS-2 入門級 NAS.

有別於 AS-6 系列採用 Intel Atom 2.13GHz Dual-Core CPU, AS-2 & AS-3 系列改採 Intel Atom SoC, 在時脈方面 AS-2 系列採用 1.2GHz Dual-Core CPU, 而 AS-3 系列採用 1.6GHz Dual-Core CPU. 內建 2D/3D 圖型處理器, 具備 Hyper-Threading, 主打的即為電視影音多媒體及網路市場, 相信可以取代不少原本 ARM Base NAS 的市場, 而多媒體影音應用又是 ARM Base NAS 方面最薄弱的部份.

外觀及規格

*中央處理器: Intel® ATOM™ 1.2GHz Dual-Core Processor
*記憶體大小: 1GB Memory DDR3
*內部硬碟數: 2.5" / 3.5" SATA II/ III or SSD x 2¹ (Hot-Swap)
*外接硬碟介面: USB 3.0 x 2, USB 2.0 x 2 (USB 3.0 前面板x1, 後面板x1)
*網路: Gigabit Ethernet x 1
*輸出: HDMI x 1
*系統風扇: 70mm x 1
*紅外線接收器 (遙控器為選購配件)
*3.5mm 音源輸出
*RAID Level: Single Disk, JBOD, RAID 0, RAID 1
*最大容量: 8TB (採用 4TB HD*2)
*建議售價: NT$7,900 (含稅)

趕在中秋節前一天, 電話詢問了 Asustor 各經銷商是否有 AS-202TE 現貨, 好不容易在捷元搶到了一台, 據聞這台新機在中秋節前只有少量鋪貨, 能搶在連假前買到算是很 Lucky. 不多說馬上給他開箱下去.

想不到捷元直接將 Asustor AS-202TE 原包裝就寄過來了, 竟沒有任何其他寄送外箱保護, 還好沒有破壞到原包裝.


驗明正身是 AS-202TE


外箱上也清楚的標示內容物, Intel ATOM CPU, 1GB DDR3 RAM...


原廠包裝保護的相當週到.


內容物包含 NAS 主機外, 還有一個配件包.


配件包內容物有設定 CD, 快速安裝說明, LAN Cable, 硬碟固定螺絲, 變壓器及電源線


變壓器採用大廠台達電子的 12V/5A 100-240V 全球通用電壓變壓器.

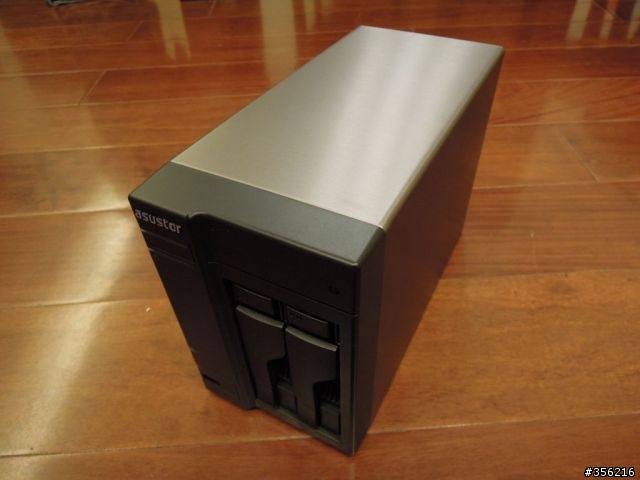

AS-202TE NAS 為大部份消費者鍾愛的金屬機身, 精緻的髮絲紋外殼. 做工一點也不含糊.


前面板除了電源鍵, USB COPY 鍵, 數個 LED 指示燈, USB 3.0 Port, 最特別的是右上角多了一個紅外線接收器.


兩個 Hot-Swap 硬碟抽取匣.


後面板有 USB 3.0*1, USB 2.0*2, Gigabit LAN*1, Audio音源輸出孔, 以及 HDMI 輸出埠.


AS-202TE 最特別是內建 3.5mm 音源輸出, 另 USB 3.0 Port 可再擴充外接硬碟.


這是 HDMI 輸出 Port, Gigabit LAN & USB 2.0 Port*2


NAS 底部為機型 Lable. AS-202TE 為 MIT 台灣製造.


和 AS-6 系列相同, AS-2 硬碟抽取匣也細節部份也是相當注意的, 貼有一層絕緣膠膜.


側邊為了使硬碟抽取更順暢, 採用塑膠導軌.


硬碟抽取匣同時適用於 3.5" & 2.5" 硬碟.


硬碟抽取匣同樣採用金屬結構, 非常穩固.


開始脫光光看看內部的做工. 脫去外殼.


內含一個 7CM 風扇, 採用的是 Y.S.TECH 雙滾珠軸承風扇, 使用壽命更長.


在繼續拆解前, 必須先把後面板移除, 這裡必須注意一下, 保固貼紙封住了右上角的螺絲孔, 為了保固請不要隨意拆解 NAS, 小弟這是不良示範, 要拆一定要先用吹風機加熱保固貼紙再小心撕下.


這是硬碟抽取背板, 型號 AS-302T 用的, 看來 AS-2 & AS-3 是共用大部份零組件.


這是 AS-202TE 主板, 採用全固態電容, 大型散熱片底下就是 Intel Atom SoC 晶片.


主板料號為 AS-30XT, 看來也是和 AS-3 共用.


AS-202TE 採用 Realtek RTL8211E gigabit LAN chip.


Samsung DDR3 瞐片.


USB 3.0 功能採用 EtronTech EJ188H chip.


Spansion FL128SAIF00 這應該是 Flash Memory


AS-202TE 紮實的全金屬機身結構. 更可以幫助散熱.


AS-202TE 前面板 PCB


這是 AS-202TE 特有的紅外線接收模組. 可用來搭配遙控器操作 XBMC 多媒體播放功能.


另一前面板為 USB 3.0 Port & 電源鍵及 USB copy 鍵.


紅外線遙控器為選購配件, 用來做影音播放的操控.


初始設定

在 AS-202TE NAS 初始設定也是相當容易的, 初次接觸 NAS 的新手只要將硬碟鎖上硬碟抽取匣, 插入 NAS 後, 再執行隨機所附的 CD 程式, 即能快速的完成安裝.

在初次設定可以安裝 CD 中的 Asustor Control Center 程式, 此程式會自動 Scan 區網內所有的 Asustor NAS, 對於尚未安裝系統的 NAS 可逐步依畫面上的指示完成安裝.

初次設定時系統會安裝 Asustor Control Center 工具程式

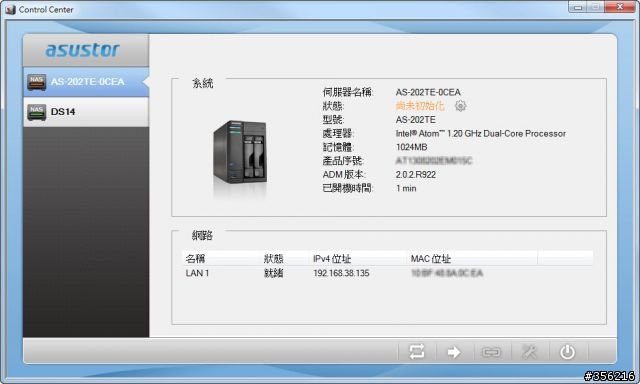

Asustor Control Center 自動掃描區網內所有的 Asustor NAS


此台 AS-202TE 尚未安裝 NAS 系統.


只要按畫面指示一步一步做即可.

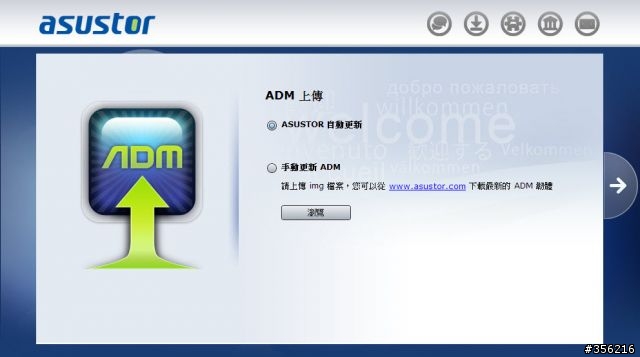

由於 NAS OS 是不斷在更新功能的, 在安裝時系統會自動下載最新版 firmware.


初始化的設定約莫 1~2 分鐘就完成了.


接下來自動進入第二階段設定, 初次接觸 NAS 的 User 可以選擇 "快速設定", 由系統幫你做最佳化的設定, 而進階 User 可以選擇 "進階設定", 多了更多自主的選擇. 下列以 "進階設定" 說明.


設置 admin 最高管理者密碼.


設定時區.


指定 NAS IP


根據所安裝的硬碟數目, 可以選擇 Single, JBOD, RAID 0 or RAID 1 各個 RAID Level.


系統開始導入 NAS OS 至硬碟及執行相關設定.


註冊 Asustor ID. 日後欲從 App Central 安裝各個應用程式, 也需用到此 ID.


完成所有初始設定後的登入畫面.


這是 Asustor NAS 管理界面.


為了讓 USER 能更快速了解 Asustor NAS 的功能, 初次使用會有快速導引說明.


以上即完成 NAS 的初步設定. 即使初次接觸 NAS 的 User 也能很快上手.

Asustor NAS 功能簡介
Asustor NAS 的管理程式稱之為 Asustor Data Master OS, 簡稱為 ADM, AS-202TE 搭載的是最新版本 ADM 2.0, 有關 ADM 2.0 的操作界面, 有興趣的朋友可以至官網實際體驗看看.

ADM 2.0 live demo

ADM 2.0 Main UI, 以類似平板電腦操作模式呈現. User 可自訂桌面各功能圖示.


NAS 主功能設定

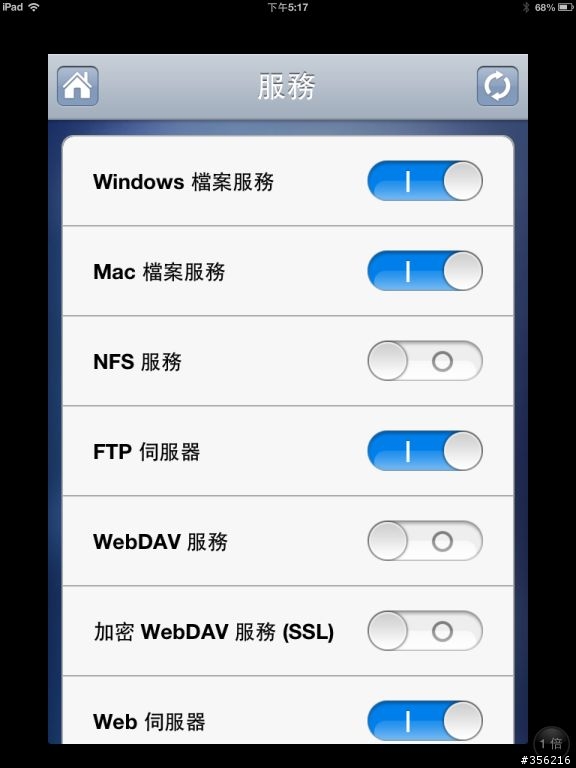

AS-202TE 支援相當多通訊協定, 例如 Windows SAMBA, Mac AFP, NFS, FTP, Web Server 服務, 或是 rsync 備份服務.


儲存管理員用於管理硬碟空間配置.


存取控制管理 NAS 使用者, 群組帳號及共用資料夾權限.


備份與還原功能支援 rsync, ftp, USB外接儲存裝置, Amazon 雲端備份.


App Central 為 Asustor NAS App 擴充軟體套件中心. 除了 NAS 本身所支援的儲存功能外, User 可透過 App Central 安裝上百種各類應用軟體, 更多應用軟體的說明, 可以 參考官網說明


AS-202TE 可透過 USB Port 外接 USB 儲存裝置, 用於執行備份作業, 或是外接印表機做為網路共享之用, 另外透過 USB Wi-Fi dongle, AS-202TE NAS 可達到無線傳輸之能力. 更可串接 UPS 不斷電系統, 當市電供電異常時, 主動通知 NAS 達行緊急關機作業, 以保護資料之安全.


系統資訊詳列 NAS 之現行運作狀況.


資源監控可反應系統即時狀態, 因 Intel Atom SoC 為 Dual Core CPU, 並支援 Hyper-Threading, 故在圖中顯示為 4 顆 CPU 多工模式.


NAS 檔案總管可用於線上共用資料夾檔案及目錄管理.


實用 Asustor Apps 應用程式介紹

AS-202TE 除了做為 file server 使用外, 更可透過 App Central 安裝多達上百種的應用程式, 以下是幾個非常實用的 Apps 介紹.

SoundsGoood 為音樂播放軟體, 可以透過瀏覽器管理 NAS 內所有的音樂檔案.


AS-202TE 已內建 3.5mm 音源孔, 可以直接在 NAS 接上 speaker, 透過 SoundsGood 軟體播放.


XBMC Module 可使得 AS-202TE 做為多媒體影音播放器, 將 NAS HDMI Port 直接和 TV 串接, 透過手機 App or 選購的紅外線遙控器即可直接撥放 NAS 裡面的電影或 MV 檔案.


FTP 探險家為一 FTP client 軟體, 透過瀏覽器可直接於 NAS 和其他 ftp server 傳輸檔案.


Dropbox Module 使你原有的 Dropbox 雲端儲存空間和 NAS 自動同步.


ASUS WebStorage 用於 Asustor NAS 和 ASUS WebStorage 雲端儲存空間同步檔案之用.


下載中心為 bt 下載愛好者的最愛.


補充資料
以手機 App 操作 XBMC 播放器

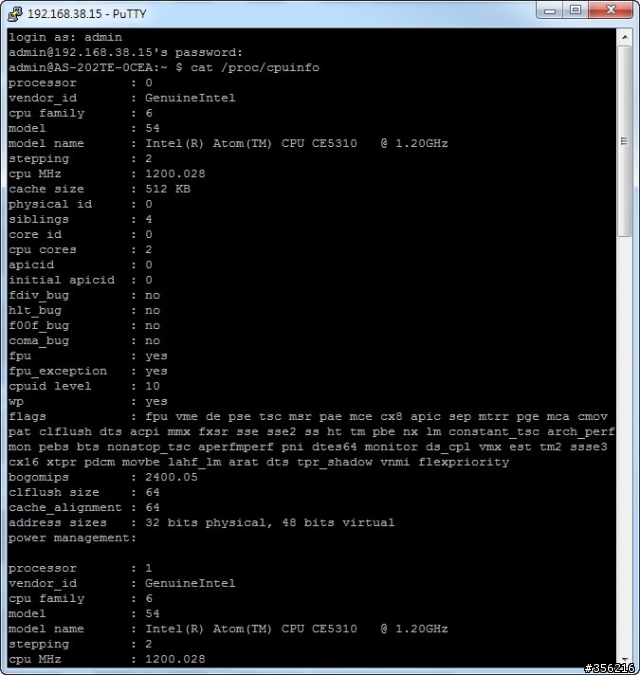

補上 CPU info
AS-202TE 採用的是 Intel Atom CPU CE5310, 1.2GHz


XBMC & 1080P 影片測試

2013/11/24: AS-604T 也開始支援 XBMC, 為 BOXEE & XBMC dual app (原廠連結)

2013/12/09: AS-2 系列支援 Asustor Portal app
Asustor AS-2 系列也支援 Asustor Portal 功能. 僅需更新至最新版 firmware 即可)

(圖片取自官網)
試用結果

2013/12/16: 網友PM詢問, 超級玩家把 NAS 搞的無法登入 ADM, 如何解決?


2013/12/17: rmvb 播放測試
