[開箱] Synology DS213+ 2Bay NAS (8/31更新)

這次測試的是 Synology DS213+ NAS, 主要是看上它採用 Freescale CPU, 內建 FPU (float point unit), 據說影音轉檔方面的效能非常突出 (有關 Synology 各機型相片縮圖的效能, 可以參考此篇), 這次就挑重點開箱.

原廠規格連結

規格重點:
CPU: Freescale Dual Core 1.067GHz (含 FPU)
RAM: DDR3 512MB
硬體加密引擎
USB 3.0*2, USB 2.0*1, eSATA*1
Gigabit LAN*1 (WOL)
電源消耗: 22.2W(存取), HD Hibernation(10W), System Hibernation(3W)

開箱
外箱:

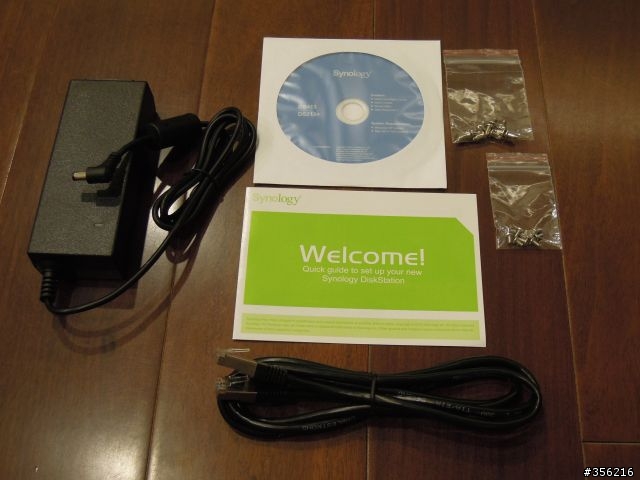

所有配件: 變壓器, 網路線, QIG, 安裝光碟, 2.5" & 3.5" 螺絲包

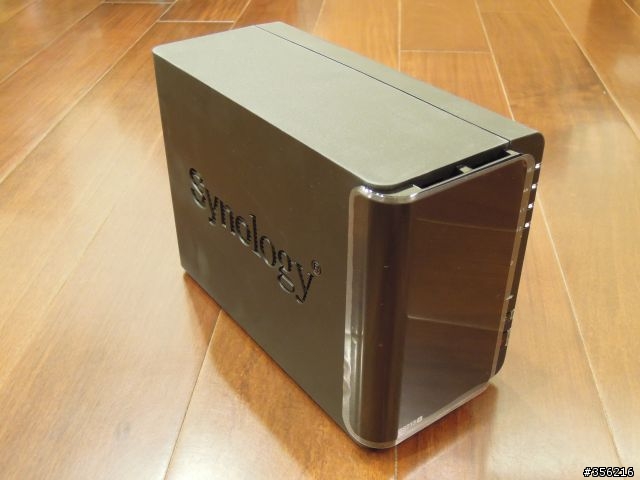

側面圖


另一側.

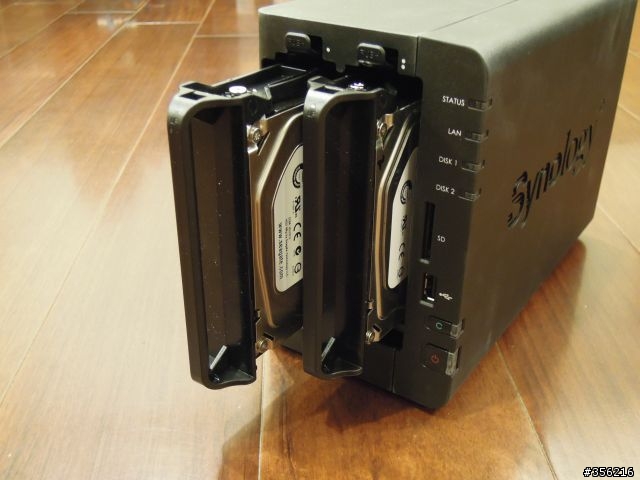

DS213+ 為 2Bay hot-swap 機種.

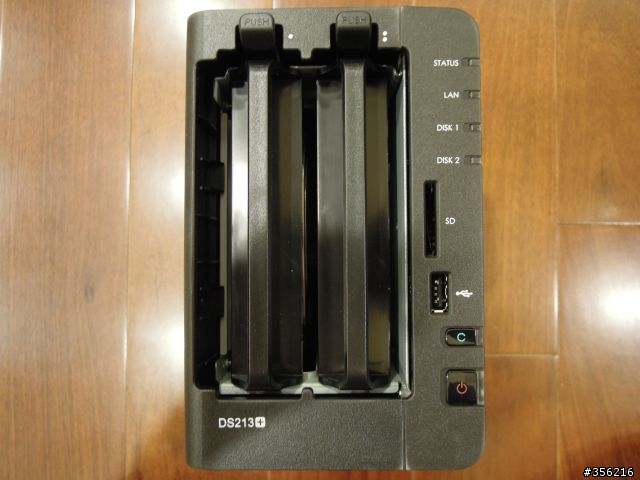

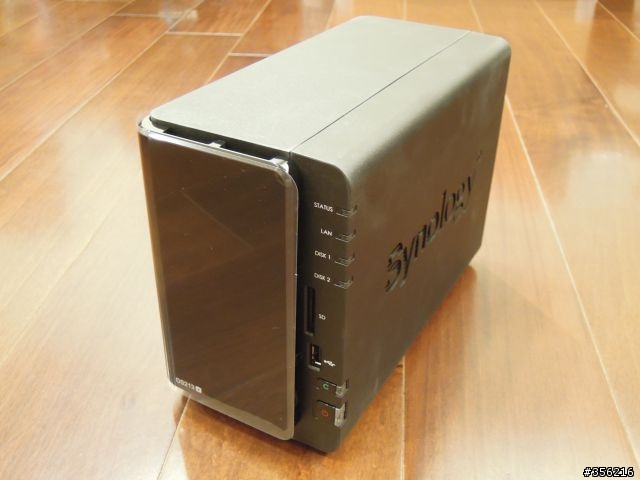

正面移除前面板, 前方有 SD Card slot, USB2.0 slot*1, Copy button & Power button

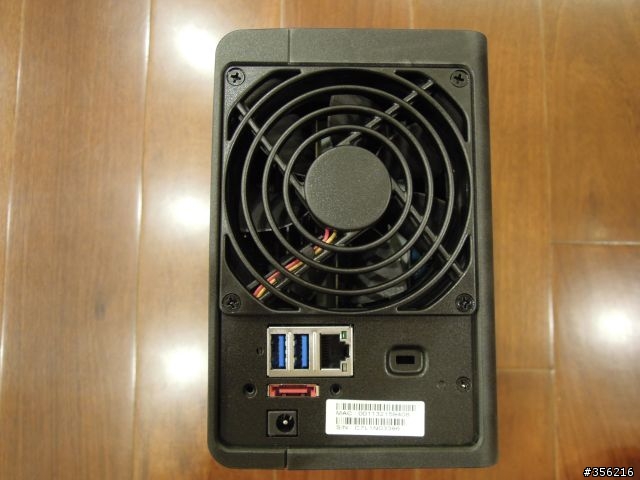

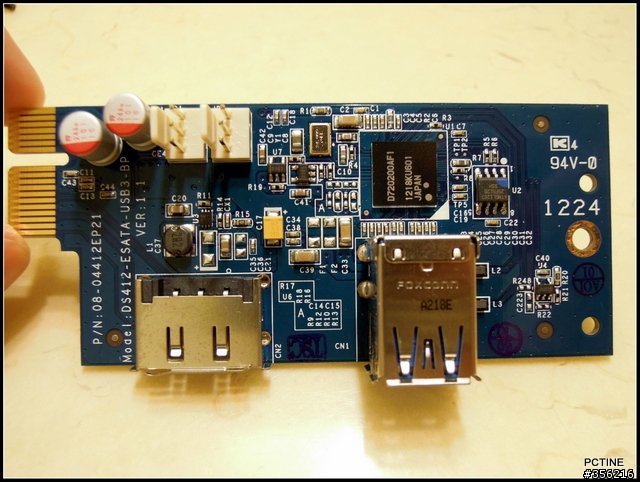

背面: eSATA port 用來串接外接盒, USB 3.0 port*2, Gigabit LAN*1, 鎖孔.

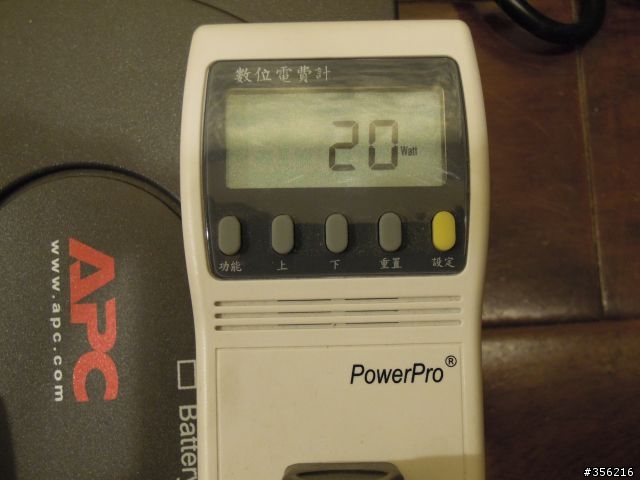

先將電源實測結果貼上, 存取時約 20W

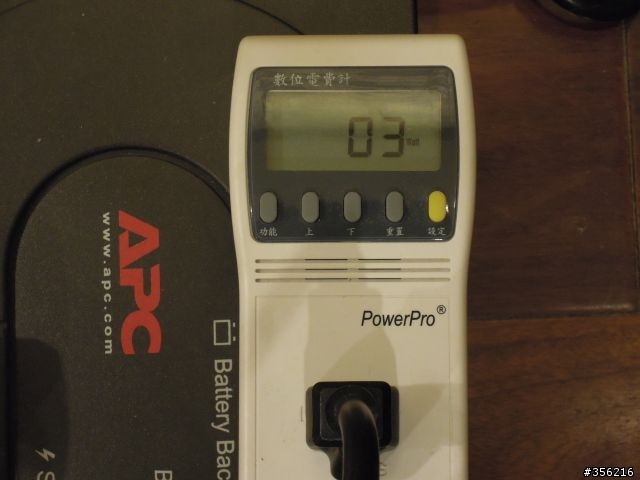

這是進入 System hibernation, 只耗用3W.


安裝程序

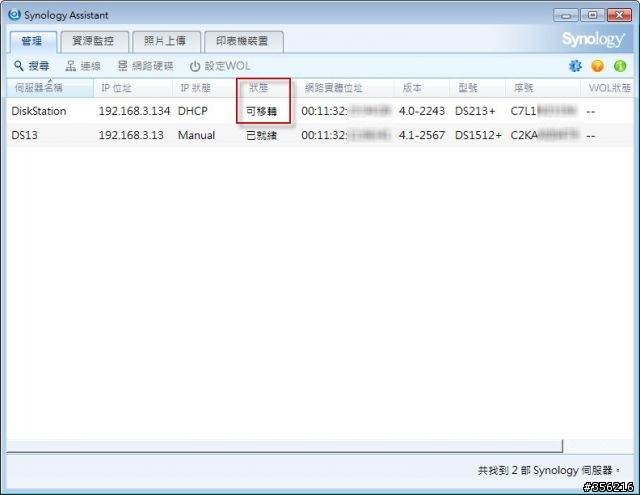

這次是直接拿原本 DS212 HD Tray 來測試, 它的硬碟抽取匣和 DS213+ 是相同的規格, 一方面也示範 NAS 系統升級的做法, 將 DS212 HD Tray 插入 DS213, 執行 DSAssistant 安裝程式, 系統偵測到 '可移轉'.

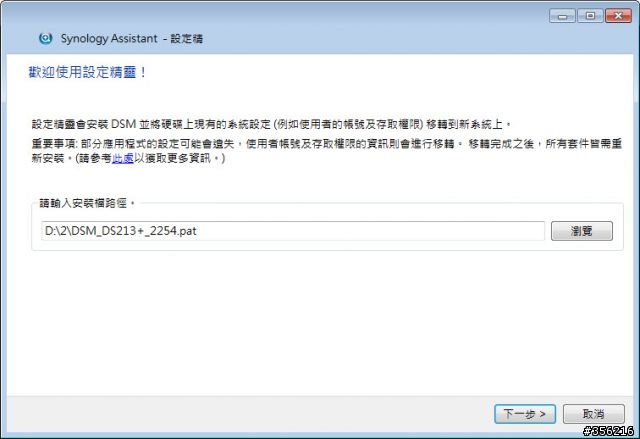

指定 DS213+ firmware 所在目錄.

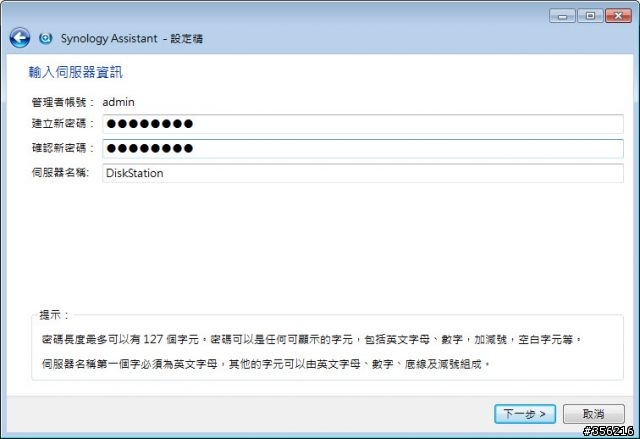

輸入欲設定的 admin 密碼及網路 IP (DHCP or 固定IP)

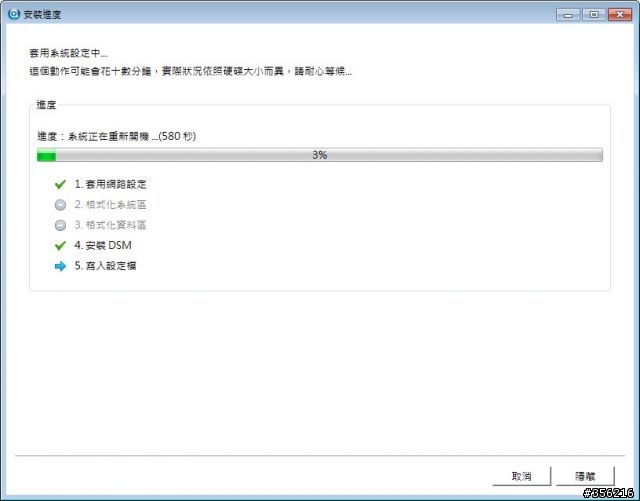

系統直接重新安裝 DS213+ 系統程式, 並保留原 NAS 共用資料夾的所有內容, 升級約 8~10分鐘完成.

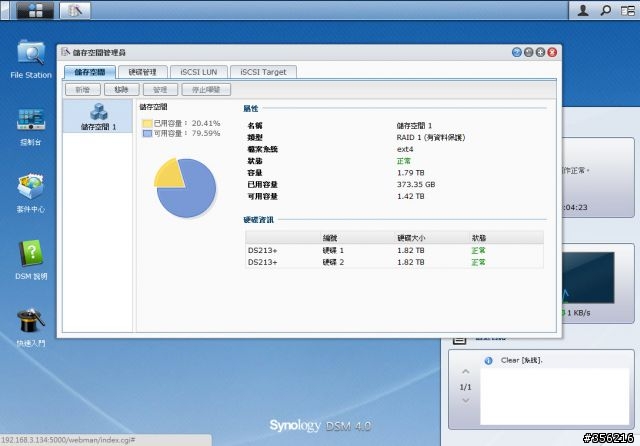

重開機登入系統, 確認資料都正常.

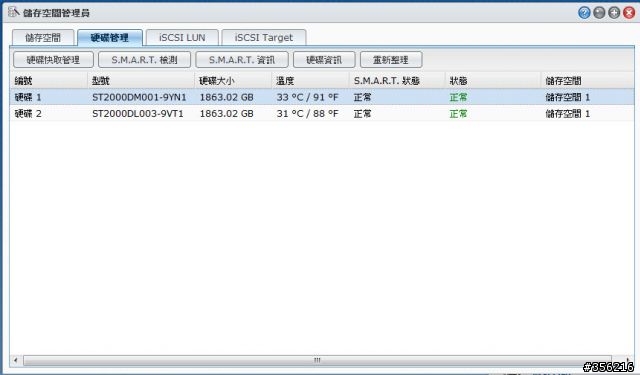

這裡的兩顆硬碟當初故意選用不同型號的, 也是為了安全起見. (怕同一批的硬碟容易同時掛點)

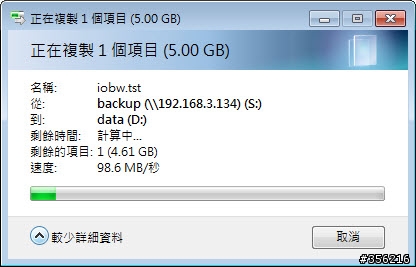

效能測試: 以 windows 7 i5 PC copy 5GB file, 讀取約 98.6MB/Sec.

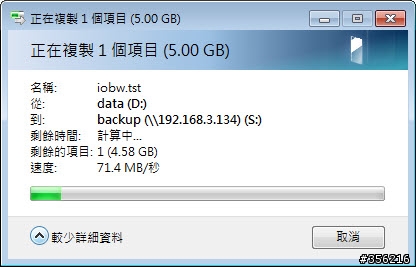

寫入約 71.4MB/Sec

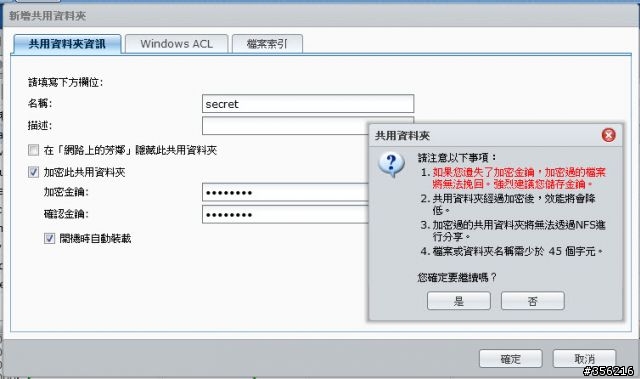

據說 DS213+/DS413 用的這顆 Freescale 硬體加密引擎很厲害, 建立一加密的共用資料夾來實測看看.

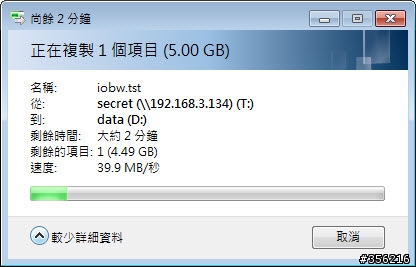

從 NAS 讀取約 40MB/Sec.

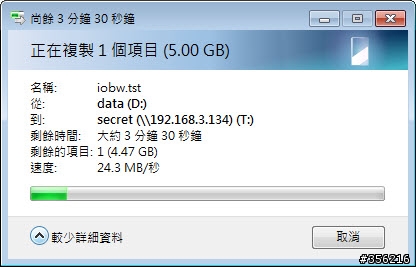

寫入速度約 24.3MB/Sec

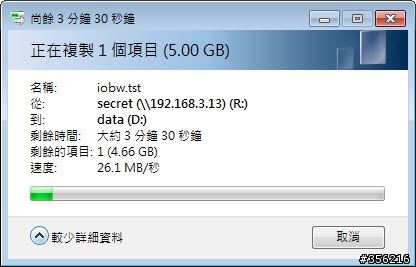

要比較才曉得到底有沒有比較優秀, 拿 DS1512+ (Atom) 同樣建立一加密共用資料夾, 讀取約 26MB/Sec

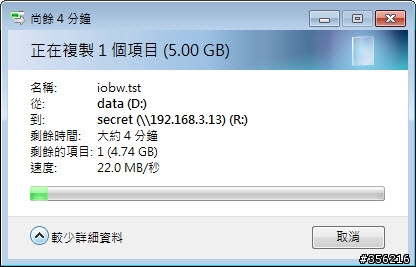

寫入約 22MB/Sec, 看起來確實 Freescale 這顆 CPU 加密運算有比較優秀.

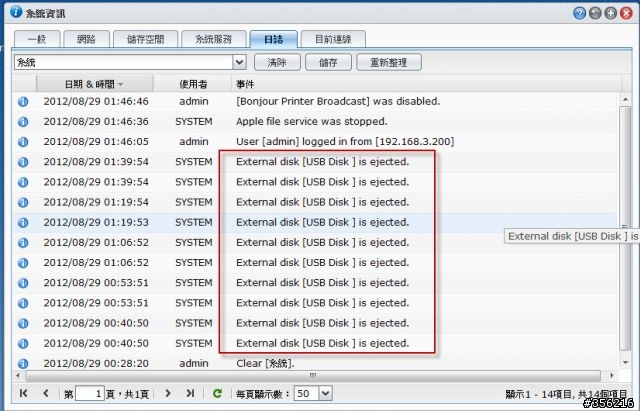

實測時有一問題, system log 一直不定時出現 External USB Disk rejected? 這要問原廠到底怎麼回事.


到底省不省電?

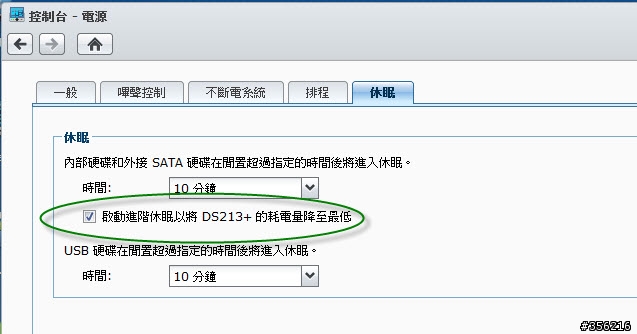

前面有貼出實測的電源消耗, 存取時約 20W, 但這台 Hibernation 分成兩段, 一個是 HD Hibernation(10W), 另一個是更省電的 System Hibernation(3W)

(節錄自 online help)
進階休眠: 您可以透過設定讓硬碟在進入休眠模式一分鐘後，即進入進階休眠。如此一來可節省 DiskStation 的耗電。而進階休眠可分為硬碟深度休眠和系統休眠。

硬碟深度休眠: 使您的硬碟進入深度睡眠以節省 DiskStation 的耗電。在深度睡眠狀態下：
狀態燈號會呈現呼吸狀態 (緩慢的閃爍)，而其餘燈號呈現熄滅狀態。
硬碟的電源會停止供電。

系統休眠: 使您的系統進入深度睡眠以將 DiskStation 的耗電降至最低。在系統休眠狀態下：
開機鍵會呈現呼吸狀態 (緩慢的閃爍)，而其餘燈號呈現熄滅狀態。
硬碟的電源會停止供電。
CPU 會停止運作。
外接風扇會停止運轉。
網路孔燈號會熄滅。

但實測的結果, 小弟發覺要進入 System Hibernation '有點困難', 剛開始測試時系統確實會進入 System Hibernation, 但很容易就被 '叫醒', 可以確定的是根本就沒有任何 client 對此 NAS 做出存取動作, 就這樣系統不斷的進入 system hibernation, 又不斷被叫醒. 而且把所有的 Service & 排程都停掉了還是相同的狀況, 小弟懷疑只要 LAN 上有任何 broadcast 封包, DS213+ 就馬上又醒來了, 這樣反而比之前的 DS212 更耗電, 至少 DS212 在進入 HD Hibernation 後只耗用 10W, 並不會無緣無故又醒來. 而 DS213+ 一旦醒來就又重啟硬碟, 這個問題小弟必須再詢問原廠.

DSM 4.1Beta
經詢問原廠, 因 DSM 4.1 正式版已快要推出了, DS213+ & DS413 此二款機種並未提供 DSM 4.1Beta 程式, 但小弟去問 Google 的結果, 竟然 Google 說有這版 firmware, 經升級至 DSM 4.1Beta 後, 原本最想看的 DS Video 效能, 結果真的找不到此套件, 看來還是等正式版推出後再來實測看看.

結論
DS213+ 所採用的 Freescale 確實比 Marvell ARM 在效能上高出不少, 而價位上又比 Atom NAS 便宜很多, 在傳輸效能上也達到原廠所公佈的規格, 另加密資料夾的效能甚至比 Atom NAS 更突出. 日後再搭配原廠推出的 2/5 Bay ESATA 擴充盒, 不必擔心容量擴充的問題.

電源管理部份原廠並沒有很詳細說明 System Hibernation 的一些細節, 在實測上產生了一些疑問, 此部份是仍待解決的.

***************************************************************************
08/30/2012:

有關於 DS213+ HD Hibernation & System Hibernation mode 的問題, 又做了好幾次的交叉測試. 並以 sniffer 截取 DS213+ 進出的封包觀察.

1.如果僅設定進入 HD Hibernation, 不啟用進階休眠(System Hibernation), 當沒有任何 traffic 時(實際上DS213+還是會發出一些 broadcast 封包), 但 DS213+ 都能在指定時間到達後進入 HD Hibernation. 而且在 HD hibernation mode, 實際上 DS213+ 還是會間隔性的發出 broadcast 封包, 但並不會去啟動硬碟.

2.當啟用進階休眠模式, 這其間 DS213+ 仍間隔性發出 broadcast 封包, 但 DS213+ 就是不進入 HD & system hibernation mode. 啟用進階模式反而使得系統持續運轉. (實測時有時可以正常動作, 但有時卻又不行)


3.同上, 啟用進階模式, 且系統已進入 system hibernation(3W) mode, 此時保持不對 DS213+ 做任何存取, 但 DS213+ 不久後就又自動喚醒並啟動硬碟. 造成系統根本就無法一直處在 system hibernation mode.

看來 DS213+ system hibernation mode 還是存在一些問題. 要讓系統達到所謂的超省電 3W 待機還有待原廠做一些修正 or 調校吧.

***************************************************************************
08/31/2012:
針對 deep sleep 問題原廠回覆.

感謝您的來信，根據其他使用者提供給我們的核心訊息，我們的工程師已經找到問題發生的原因開始著手進行修正。

我們會在近期內再次釋出一版DSM更新給DS213+來解決這個問題，屆時請您再升級DSM之後即可解決這個問題，造成您的困擾與不便敬請見諒。

***************************************************************************

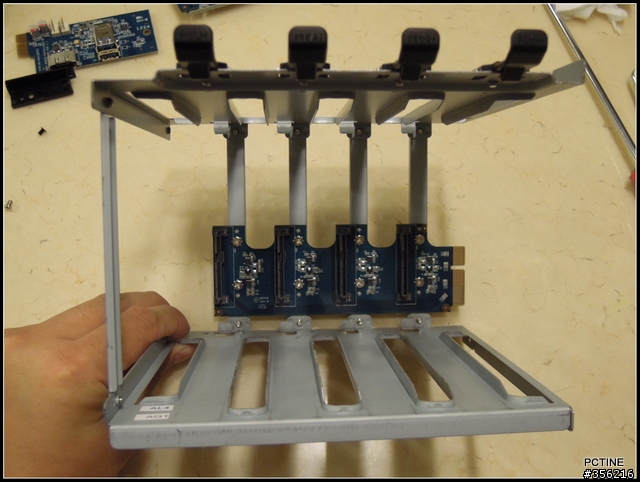

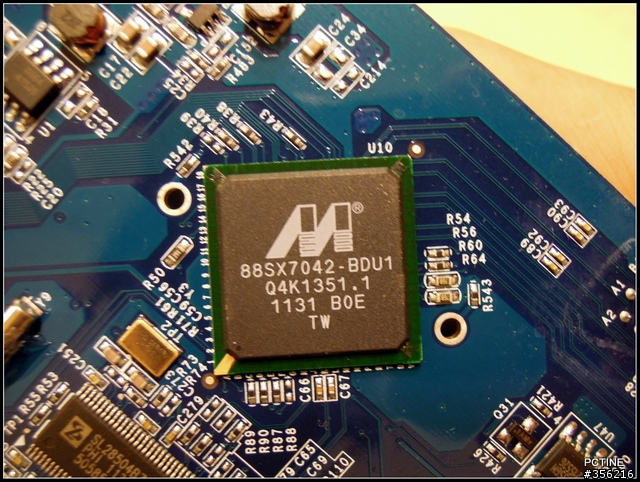

採用同一顆 Freescale CPU 的 DS413 4Bay NAS:
