規格
此台最新取得的 Thecus N5550 測試機, 主要市場鎖定為企業級用戶及對於網路存取速度要求較高的 User, 在規格及效能上自然比一般 SOHO NAS 高出許多.
Intel ATOM D2550 CPU
2GB DDR3 RAM
1GB SATA DOM
SATA * 5 (5BAY)
eSATA * 1
Gigabit LAN Port * 2
USB 2.0 * 4
USB 3.0 * 1
LCD Display Module
HDMI Port * 1
VGA Port * 1
MIC/AUDIO IN&OUT
原廠詳細規格
實機
N5550 承襲 Thecus 傳統, 在機構設計上非常紮實.

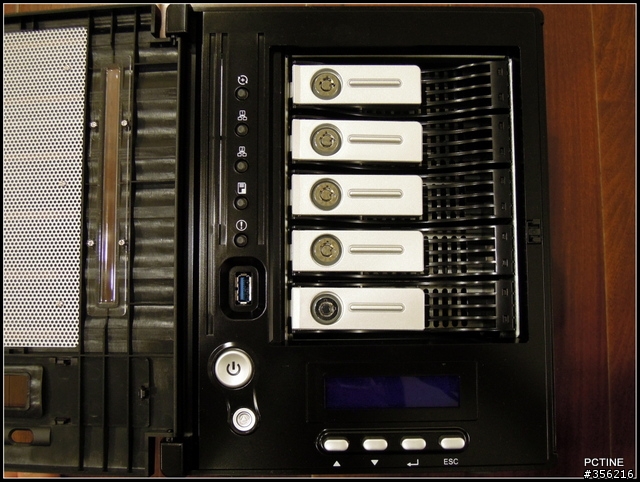

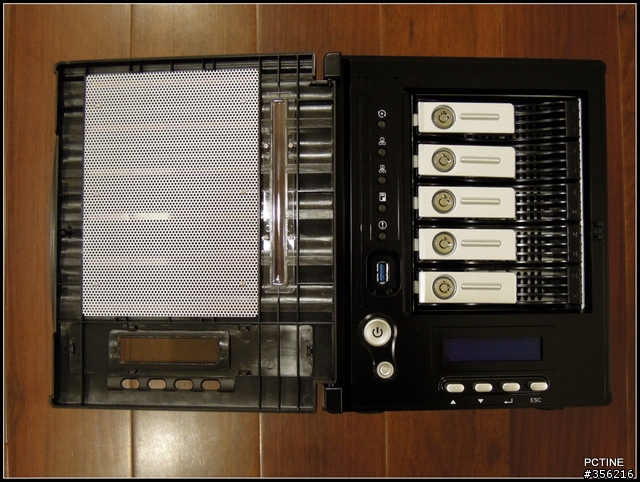

前面板
5BAY NAS, 最高容量可達 20TB
前方除了各狀態 LED 外, 另有一 USB 3.0 Port, 下方為 LCD Module, 用於顯示系統運作狀態.
後方由上而下為: AUDIO Port, eSATA Port & USB 2.0 Port*4, HDMI & VGA Port,
Gigabit LAN Port * 2
模組化設計, 僅需鬆開後方三顆螺絲, 即可輕鬆拆去外殼
NAS 主板

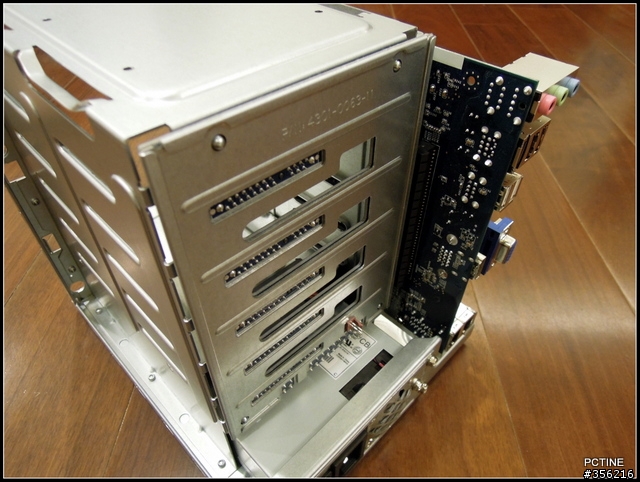

NAS 主板和硬碟背板也是以連接器組合.
NAS 主板, 尺寸約莫 Mini-ITX 大小.
主板各連接埠.
內建 2GB DDR3 RAM, 看樣子應該是可以升級更大容量的 RAM Module
預留一 Mini PCIe Slot, 或許日後可再擴充 wi-fi module, 右方為 SATA DOM
硬碟背板. 應該是和其他機型共用的 Part.
N5550 搭配一 200W Power Supply.
80Plus Power Supply, 規格一點也不馬虎.
硬碟抽取匣, 可安裝 3.5" or 2.5" 硬碟. 另硬碟也可上鎖.

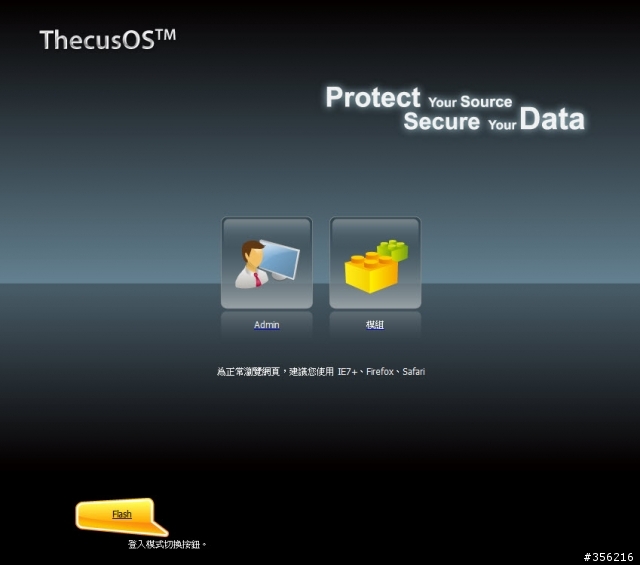

ThecusOS 5.0
N5550 搭載的是 Thecus 最新 ThecusOS 5.0 版本, 其直接內建於系統 SATA DOM, 直接以隨機所附的安裝精靈程式, 設定好 IP 及系統管理員密碼後即可進行更細部安裝 (如建立 RAID 及使用者權限等)
有關 ThecusOS UI 的操作方式, 可直接至 原廠體驗專區 的 live demo 操作看看.
N5550 內建 2GB DDR3 RAM, 而 2 Gigabit Port 採用的是 Intel 82574 chipset, 並提供 Link Aggregation 頻寬合併功能, 另 USB 3.0 使用的是 NEC chipset, 為了達到 7 個 SATA port (5Bay + 1ESATA + 1 SATA DOM), 多加了一顆 Silcon Image SiI 3132 SATAII 3Gbps Controller.
在 RAID 方面提供 RAID 0, 1, 5, 6, 10 and JBOD 的選擇, 使用者可選擇是否採用 AES256bit 加密以增加資料的安全性, 並提供線上 RAID level 升級及系統移轉至更高階機種的功能. Thecus 在容量擴充上另外提供了一個彈性的做法, 當 NAS 整體容量已用盡時, 除了可利用更換容量更大的硬碟做 online 容量擴充外, 更可以透過 iSCSI 串聯同廠牌 NAS 達到容量擴充的目的, 這是在一般 NAS 較為少見的.
在網路協定的支援上也相當多元, 包括 SAMBA, AFP(Apple), NFS(Unix), FTP, TFTP, HTTP(We), DDNS & UPnP.
透過單鍵模組安裝功能, 可以擴充 NAS 的功能, 例如 Twonkymedia(DLNA), Transmission(BT), WebDisk(網頁檔案總管), Dashboard(手機App連線),Access_Guard(防火牆), Dropbox(雲端儲存), VirusScan(McAfee防毒), IP CAM(監控攝影機) 都是相當實用的套件.
而其中 Local Display Module 更是此次的重點, 可直接透過 HDMI 輸出, 配合 USB 鍵盤及滑鼠, 即可使用內建的 firefox 上網及做 NAS 相關設定, 而 HD video player 更可直接播放高畫質影片.

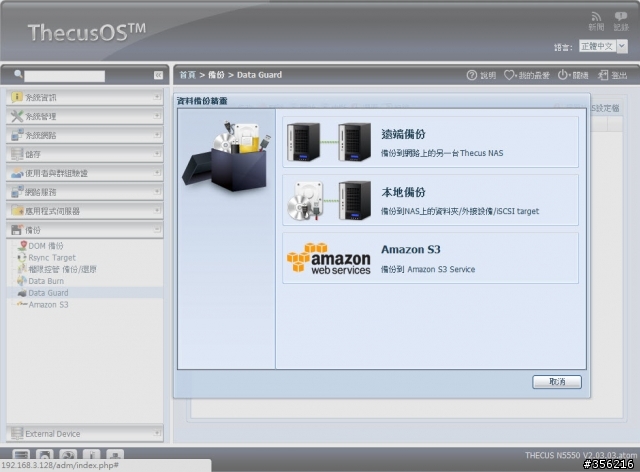

備份功能也是此次 ThecusOS 5.0 強化的部份, 提供將 NAS 資料燒錄至 USB外接燒錄機, 及備份至外接硬碟, 或是其他台 NAS, 甚至於備份至 amazon s3 雲端儲存空間.
效能
此次我們採用了三顆 WD10EALX 1TB 硬碟建立 RAID5 做測試, 而 PC 則為 i5-2400 CPU/8GB RAM 安裝 Windows 7 64bit, 這台 PC 為平常使用的電腦, 所以並非針對效能測試上做任何調校, 而且上面也已安裝了不少平日使用的軟體, 應該能反應最真實 User 的操作環境.

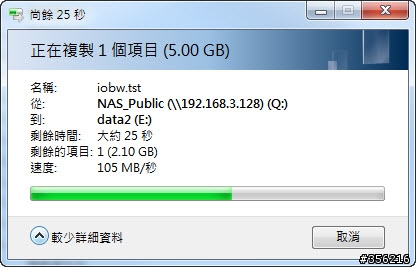

以一個 5GB file 做 NAS SAMBA 的讀寫測試, 平均讀取速度約 100MB/Sec 以上, 而寫入也在 90MB/Sec 以上, 雖然這和國外評筆 Read/Write 皆在 100MB/Sec 以上有一些些差距, 但如同前面所提的, 這台 PC 的效能並未做任何的調校, 相信經過些微的參數調整後可以有更突出的表現.
SAMBA Read
SAMBA Write
系統資源監視
Local Display Module
欲使用 N5550 HDMI 輸出功能, 請直接至 Thecus 官網下載 Local Display Module & XBMC Module, 此一模組也同時支援 N2800/N4800 機型.
官網共提供三個模組, Local Display Module, VLC Player Module & XBMC Module, Local Display 用於顯示 GUI 畫面, 而 VLC Player & XBMC 為播放器. 以下為實測畫面.
N5550 NAS 開完機於 HDMI 輸出之畫面. (記得要接上 USB keyboard & Mouse)

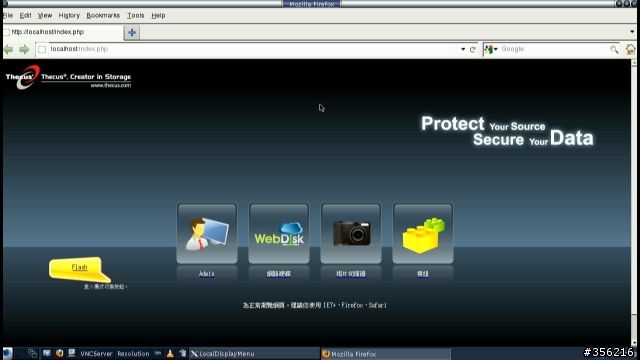

執行內建的 firefox browser, 可以上網及進入 NAS 設定主畫面.
利用 VLC Player 直接選擇 NAS 裡面的檔案播放.
高畫質影片也可以直接由 NAS 輸出至 TV. 非常方便.
XBMC 執行主畫面.
Live TV 可透過 USB 數位電視棒觀看電視及排程錄影, 此部份的設定請參考官網說明文件.
Video 影片播放功能是 N5550 NAS 最主要的特色.
也可以當做 MP3 player
於 XBMC 直接挑選 NAS 裡面的影片播放即可, 多國語系也不是問題.
AVI + 中文字幕也 ok.
N5550 NAS 內建的 HDMI 輸出及 multimedia player 功能, NAS 不僅只是做為 file server, 更可輕易打造家庭視廳娛樂中心.
ps: 以上影片畫面皆是直接透過 N5550 HDMI 輸出至 capture card 實時擷取所得.
