[分享] NAS WOL 網路喚醒功能實測 (2015/10/20更新)

透過網路由遠端開啟電腦主機及 Server 的應用非常多, 一般稱之為 WOL (Wake-On-LAN) 網路喚醒功能, 藉由傳送特定格式的 WOL 封包, 及配合支援 WOL 網卡之 Server 即可從遠端開啟將已 shutdown 的 NAS 重新啟動.

Synology NAS 實測

支援 WOL 的 NAS 相當多, 各位網友可以參考各廠牌 NAS 的規格, 小弟本身使用的 Synology DS411+II 即支援 WOL 功能.

首先進入 Synology DSM 管理程式, 開啟 WOL 功能


以 Router 內建 WOL 功能啟動 NAS
一般 NAS 可能在 firewall 後端, 此時透過一些可傳送 WOL 封包的程式從 Internet 可能無法 '喚醒' 沈睡中的 NAS, 所以小弟建議直接利用 Router or Firewall 內建的 WOL 功能通常會比較容易設定. 小弟使用的 Draytek Vigor 2910 即支援 WOL, 可喚醒 LAN 中支援 WOL 的設備.

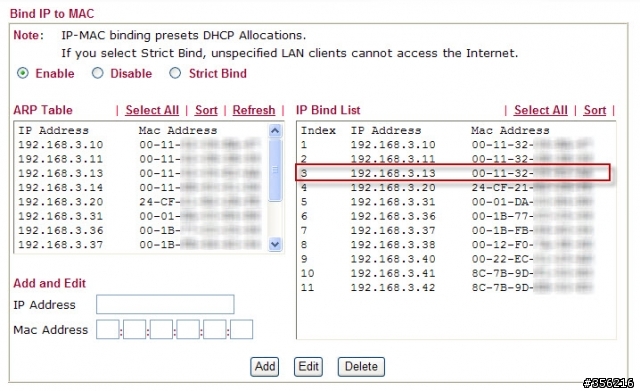

Vigor 2910 可利用 MAC address or IP Address 喚醒 NAS, 但如果要利用 IP Address '喚醒' 設備, 必須使用 Vigor 內建的 Bind to IP 功能(DHCP IP綁定 or DHCP static IP 功能).


IP 綁定後, 接著直接以 Vigor WOL 指定 Synology NAS IP, 即可透過 Internet 啟動 NAS 了.


以 WOL 應用程式遠端啟動 NAS
感謝 mingjian 兄分享, 小弟後來是以 iPad + Mocha WOL App 實作成功的.

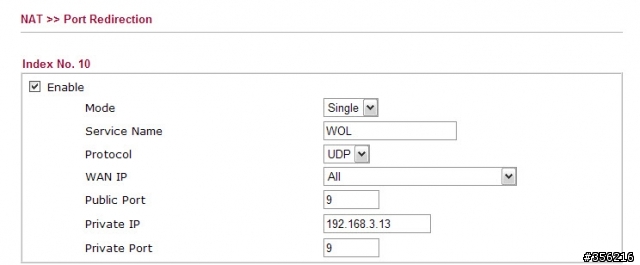

首先在 Vigor 2910 Router NAT Port forward 設定 UDP Port 9 用來轉送 WOL 封包. (一些教學文件建議直接轉送 WOL 封包至 broadcast address, 例如 192.168.xxx.255, 網友可自行測試)

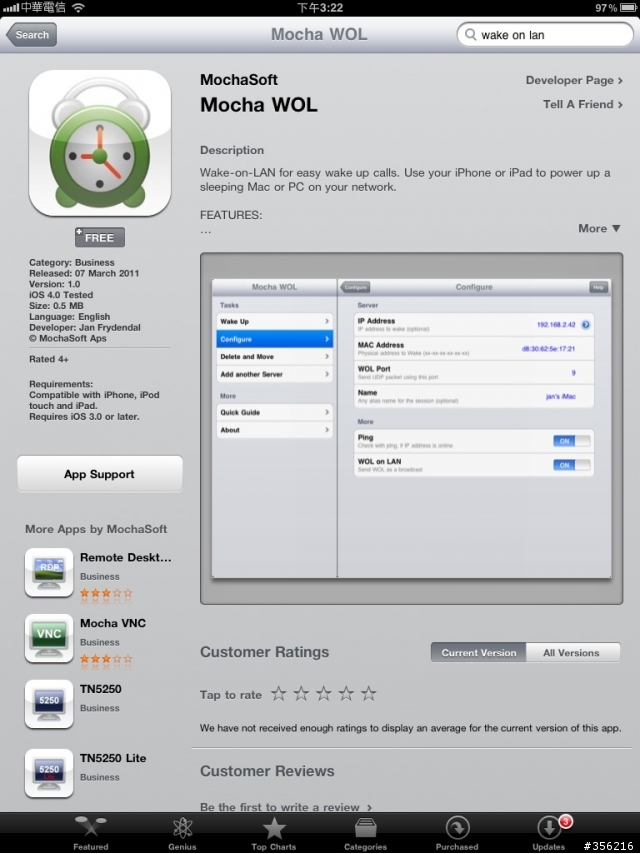

接著於 iPhone or iPad 上安裝 WOL 工具程式, 小弟用的是 Mocha WOL

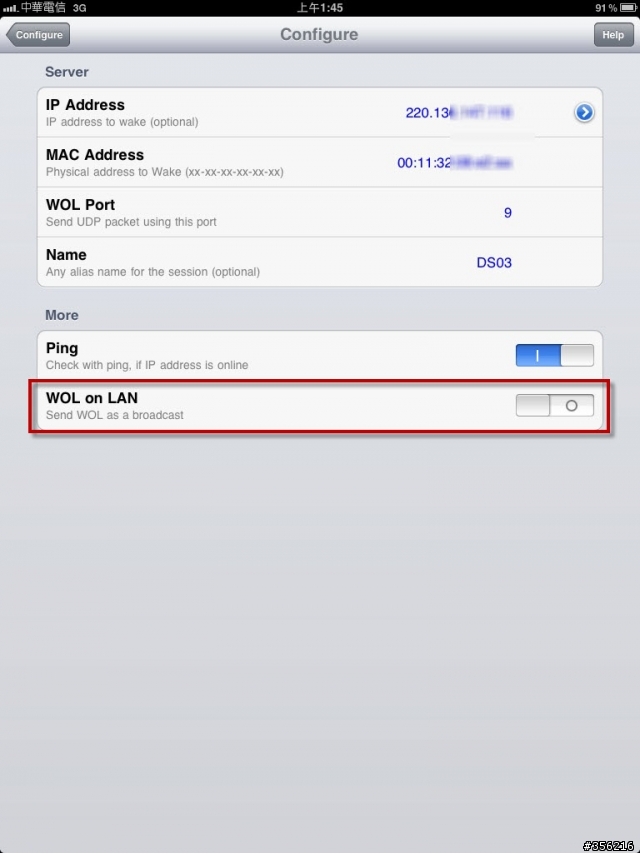

於 Mocha WOL 設定欲遠端啟動的 Synology NAS public IP (此為 Vigor 2910 WAN IP), 記住, 在 WOL on LAN (Send WOL as a broadcast) 此一選項要關閉, 除非欲啟動的 NAS 和 iPad 是處於相同內網, 之前實測一直失敗的原因即為此項未關閉造成的.


經由上述設定, 即可由 iPad 透過 Internet 遠端啟動 Synology NAS.

QNap NAS & Android app 實測

Android app 採用的是 Wol Wake on Lan Wan(click here)

而 NAS 是 TS-253 Pro. NAS 上的 WOL 選項必須啟用.


app 上面的設定很容易, 建議先從 LAN 端開始測試. LAN端測試時, 可勾選 Send as Broadcast, 當 LAN 測試能正常喚醒 NAS 後, 再修改為從 WAN 端喚醒. 記得填入 IP 或是 Domain, 這裡同樣是透過 UDP port 9, 實測經過 Vigor 2925 可以喚醒 TS-253 Pro NAS.

結語

1.透過 WOL 家中 NAS 若無 24 小時開機需求, 則可需要時再以 WOL 遠端開啟, 達到節能的目的. 應用完再於 DSM 中 shutdown NAS 即可.
2.上述的 WOL 是透過由 Internet 登入 Vigor 2910 Router 管理界面, 再利用 WOL 功能啟動 Synology NAS, 建議為了安全性, Router 應以 https 登入方式為佳.
