散熱面板的主角,有洞洞網狀型與鐵絲網編織型,但鐵絲網黑色只有到12公分,出門前忘了量尺寸,又怕不夠大,只好買洞洞型14公分黑色鐵板型,這種一般剪刀無法剪,鐵絲網型的才能剪(其實這個東西和很多喇叭面板是一樣的)
拿出來是這個樣子
拆下面板,在4個角鑽洞定位,沒有電鑽就想辦法慢慢挖吧,這樣會比較好割
用大型美工刀慢慢的沿著凹槽割,不斷的重覆切割會越來越深,總有割開的一天
千萬不要想兩三次就割開,大概十幾二十次就開了
經過OOXX的切割過程終於割開了,再用美工刀修邊美化一下

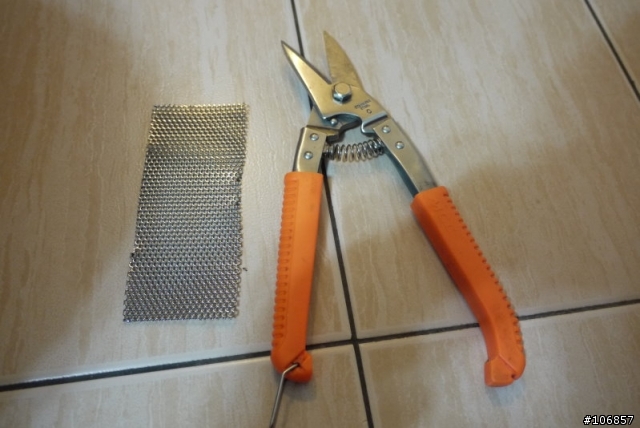

再來洞洞鐵板要用這個剪,剪完鐵板會彎曲,第一次稍微剪大一點,整平之後再慢慢修到差不多大小,一次剪到剛好大小邊緣可能會有彎曲整平的痕跡,也不好用熱熔膠黏
再來面板內面這兩個地方要切出凹槽才有辦法將洞洞鐵板放入
放入後對好位置用熱融膠固定幾點,再全面固定
黏的時候注意洞洞的垂直和水平,如果斜了會有點明顯,有點醜
完工照(黏的那面照片太模糊就不貼了)
與主機和體
後方維持強制對流
今天室溫只有21度,溫度就不測了
完工,共花約1個小時和80元材料費
不太可信的數據,不過用手放在出風風扇後面感覺風量真的有變大不少
45分鐘之後(主機沒有一直在運轉)
-----------------------------------------------------------------------------
剛剛吃完飯刻意讓機器跑了一下,忽然發現消失的CPU溫度原來還在
裝好到目前為止溫度大概是這樣(只有存取小跑一下,沒有惡操,環境溫度22.0度)
剛跑完的溫度
發現後遺症,風扇比原來大聲一點...
