電腦和NAS輕鬆升級2.5GbE網路-Asustor 2.5GbE網卡分享

FirePan wrote:
中午收到黑貓送來昨晚...(恕刪)


感謝分享, 小弟初步測這 usb 2.5gbe 網卡, 表現也的確比預期好, 很對的起它的售價.
USB protocol效率不佳,我猜買到2.5G時,cpu大概也快到100%了,
專業的運用,自架NAS用PCIe的卡會有好幾倍的效率
可是 2.5G / 5G的HUB還是很少,而且很貴,希望趕快出平價的HUB機種


ASUSTOR配件中心還有賣

不過貴PCHOME 100元.....
剛剛看到巴德商務網也有上架了 價格是990漂亮一點點
繼昨日本篇主角在PC端上的測試, 今日的測試計劃將移到NAS端

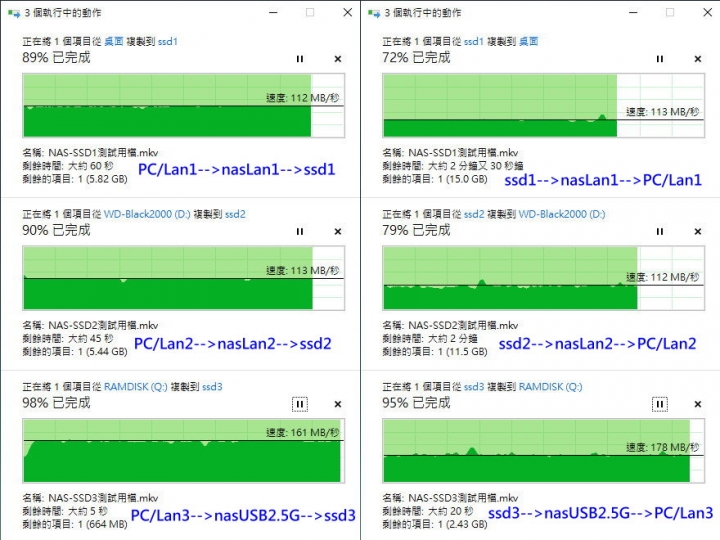

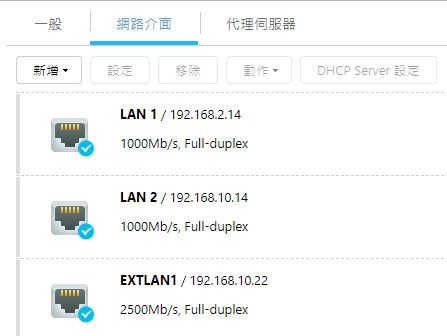

PC/NAS連線路徑(10G交換器A是同一台)
C:桌面-->LAN1-->192.168.2.20-->1G交換器A-->192.168.2.14-->ssd1
D:nvme-->LAN2-->192.168.10.20-->10G交換器A-->192.168.10.14-->ssd2
Q:ramdisk-->LAN3-->192.168.10.21-->10G交換器A-->192.168.10.22-->ssd3



結論:
NAS寫入能力:112+113+161= 386 (MB/秒)
NAS讀出能力:113+112+178= 403 (MB/秒)
============================

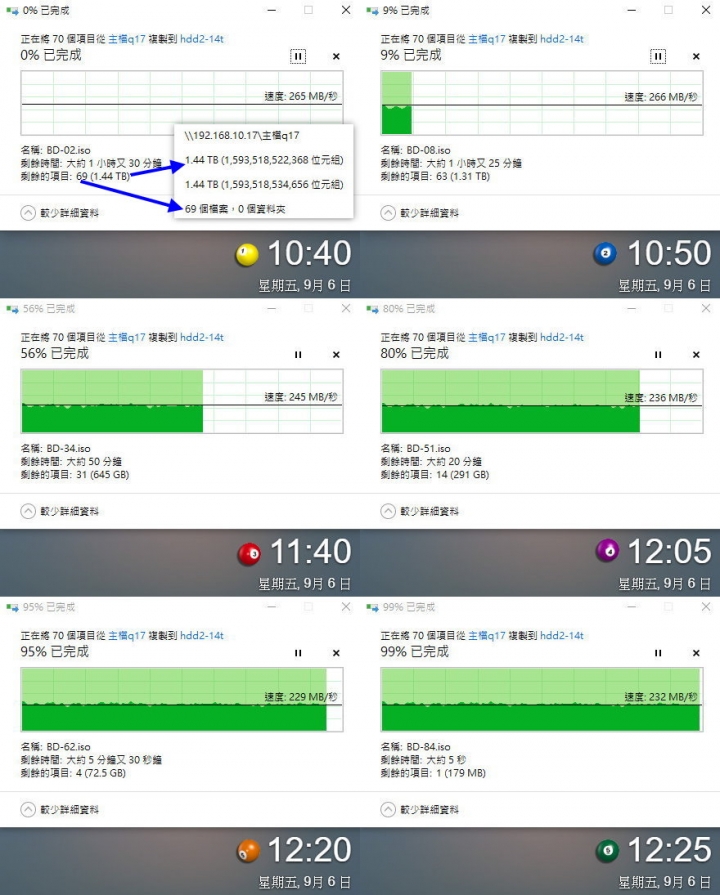

接下來進行超大容量的耐久度測試....
============================
資料傳送路徑:
NAS --> PC --> Asustor 2.5GbE網卡--> HDD-14T單顆

心得:
1. 資料來源選用1440GB的原因是比照1GbE平均實力 100 MB/s = 6 GB/min = 360 GB/hr, 也就是需要4小時完成的事在這支USB轉2.5GbE網卡用了105分就完成了.

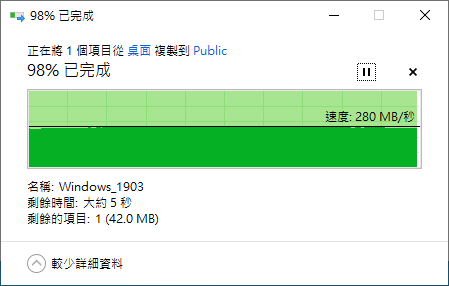

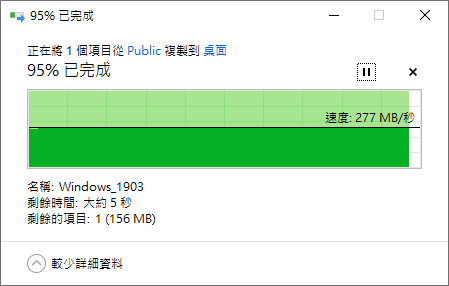

2. 前幾次測試, 在寫入端使用SSD是要測出此轉接器的最大能力, 測試結果高於預期, 在PC端使用平均讀寫都有 295MB/s.

3. 在連續高速傳輸100分鐘後, 轉接器溫度表現尚可, 室溫下沒冷氣整把握住不會燙到想放手.

4. 傳輸過程中雖偶有速度微輻波動, 但沒有出現卡住或是大範圍甚至掉到底部再回升, 波動輻度隨著速度變慢而趨緩, 可靠度佳.

5. 由於本次測試寫入是在硬碟端, 基於硬碟內外圈因素, 初速度由265(約20波動)-->245(約10波動) 至最後約在230(3-5波動), 可明顯看出瓶頸點在硬碟端寫入

那麼, 根據以上結論, 條件不變的情況下, 1顆只有265讀寫能力的硬碟換成2個有200讀寫能力的組成1個有400讀寫能力的磁碟群組, 那麼是否可以吃滿轉接器 295MB/s 的頻寬呢....

經過測試結果, 答案是否定的, 我猜可能是因為陣列消耗了NAS的一些CPU資源 (raid5會消耗更多且還要等N小時的同步處理), 經測試寫入陣列只有 200MB/s 左右.

所以說, 傳輸表現不佳罪不在轉接器, 而是在NAS本身不給力, 因為在PC端是效能爆表的.
hikaruu wrote:
USB protocol效率不佳,我猜買到2.5G時,cpu大概也快到100%了,...(恕刪)

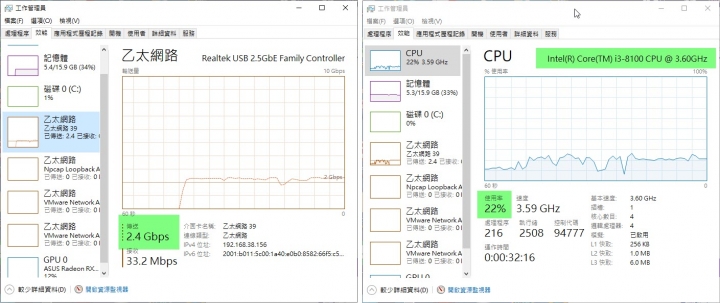

剛小測了一下, full speed 傳輸時, cpu usage 大約在 20% 上下.
剛剛找到 https://github.com/bb-qq/r8152 這個網頁, 看來 Synology 也有部分機種可以使用
Supported NAS platform
DSM 6.2
apollolake based products
DS918+ (confirmed working)
DS620slim
DS1019+
DS718+
DS418play
DS218+

需要的人可以參考一下, 雖然也有買來玩了....但是 Q 牌看起來不能使用~~哈哈
這個轉接頭在現在網路傳輸大爆發1G傳輸速度無法滿足的時代是非常需要的一個產品,尤其對於Mac 筆電要做Time Machine 備份時更是大大加分。NAS 端除了ASUSTOR 原廠整合的自家NAS可以升級成2.5G, 另外有高手也讓Synology NAS也可以升級成2.5G, , 這樣一來傳輸速度輕鬆破200MB/S ,檔案再大都可以安心盡量的多備份>

備份速度那麼快~多買幾台NAS來備份吧!! 資料無價 有備無患喔
另外這個配件已經上架全通路,如果PCHOME被搶購一空補貨不及可以看看其他電商通路喔~
oldtwegg wrote:
剛剛找到 https...(恕刪)


哈哈, 找到另外的方式, 讓手上的 TS-877 也能順利使用這個 Asustor 2.5GbE 網卡了
這其實只能算是間接支援, 但是速度上仍然可以跑到約 27x MB/s




方法很簡單, 在升上 QTS 4.4.1 之後, 開始有支援 PCIe 裝置穿透到 VM 裡面去
此時安裝了一個 Ubuntu 16.04.6 VM, 然後把 QNAP USB 擴充卡穿透到 VM 裡面去
並且把 r8152 驅動以及 linux bridge 都設定好, 接著再把 Asustor 2.5GbE 網卡裝上

可以透過 lsusb -tvv 確認連接速度以及 driver 是不是有弄上去了, 如下:
/: Bus 04.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/2p, 5000M
|__ Port 2: Dev 2, If 0, Class=Vendor Specific Class, Driver=r8152, 5000M

接著讓 PC 上的 Asustor 2.5GbE 網卡跟這台 USB 擴充卡上面的 Asustor 2.5GbE 網卡對接
然後 PC 就可以順利拿到內網 IP, 並且可以透過 2.5G 網路上網也可以連接到 NAS 了!!!
