ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器。
在市面上的消費等級 NAS 產品中,ASUSTOR 華芸算是在硬體創新上走的相當前面的一家廠商,從先前導入了 HDMI 視訊輸出、獨立 SSD 儲存分區等設計,都開創了 NAS 系統的硬體新應用。而這次陳拔要來開箱的,是華芸在四月底宣布推出的全 M.2 SSD 儲存 NAS:FLASHSTOR 12 Pro(型號 FS6712X),透過全搭載 PCIe Gen 3 SSD 以及 10 GbE 有線網路的配置,對於需要高速線上存取以及多人同時協作的影音編輯/內容創作團隊,可以獲得比傳統機械硬碟/SATA SSD 更快的傳輸效能,提高更多工作效率!
ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 開箱與外觀

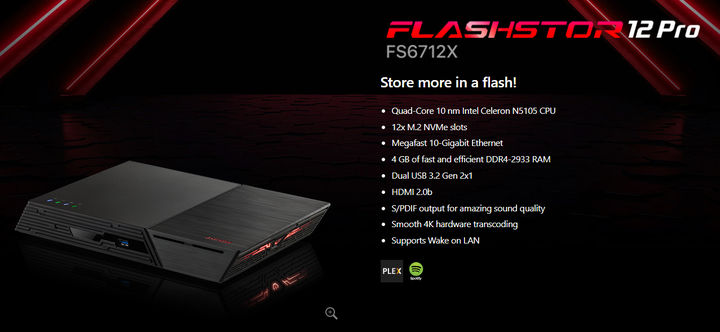

首先還是先來看 ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的開箱與外觀設計,這次華芸在 FLASHSTOR 產品線共先推出了兩款產品,一款是陳拔這次開箱,具備 12 組 M.2 插槽/10 GbE 網路連接埠的 FS6712X,以及採用 6 組 M.2 插槽/雙 2.5 GbE 網路連接埠的 FS6706T,主要 M.2 插槽的數量跟有線網路連接埠的配置上有所不同,網路喚醒的權限也有差異,其餘在處理器/記憶體的配置上都是一樣的。- FS6712X

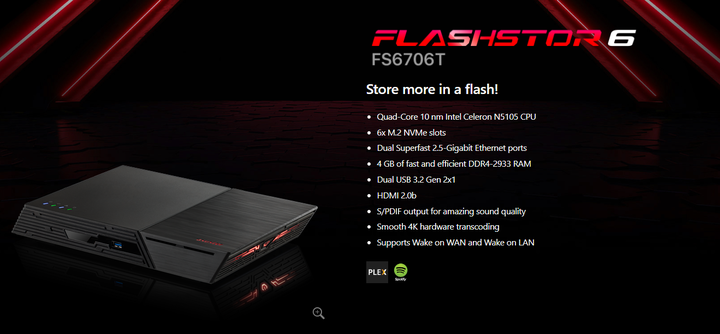

- FS6706T

ASUSTOR 華芸 FS6712X NAS 的外箱正面,主要標示了 FLASHSTOR 12 Pro 的主要規格、功能設計以及外型特色。

盒裝正面左上角的主要規格特色,包括 4 核心處理器、兩組 USB 3.2 Gen 2 Type-A 連接埠、12 組 M.2 插槽,S/PDIF 光纖音源輸出、10 GbE 網路連接埠、3 年保固、HDMI 影像輸出等。

盒裝右下角則是支援的平台,並且提供 iOS 與 Android APP 供行動裝置使用。

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的盒裝背面,提供了外觀配置指示、軟體功能以及產品特色。

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的外觀配置、主要硬體規格以及盒裝內容物的說明,直接標示採用 Intel Celeron 2.0 GHz 四核心處理器(N5105)、4 GB DDR4 記憶體(時脈 2933 MHz)的核心規格。

軟體部分則是由 ASUSTOR Data Master(ADM)作業系統提供 NAS 相關功能,包括備份與安全性應用、影片/相片儲存等生活應用、商業應用以及監控應用等等。

下方則是提供給進階使用者更多的 NAS 相關功能,像是直接線上剪輯影片的效能、可擴充容量的設計、支援額外的檔案快照保護、線上協作以及備份機制等。

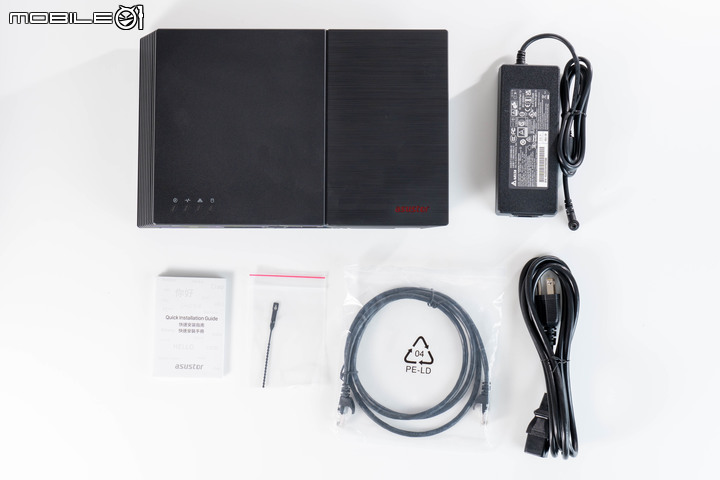

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的盒裝內容物,包括 FS6712X 本體、變壓器、電源線、一條 RJ-45 網路線、電源線固定帶、快速使用手冊。

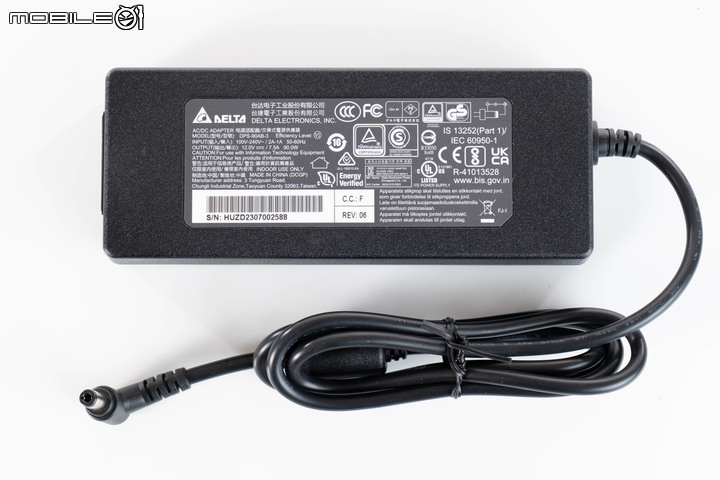

變壓器的規格,提供 90W 的供電輸出,應對系統以及 12 組 M.2 SSD 的電量應是足夠。

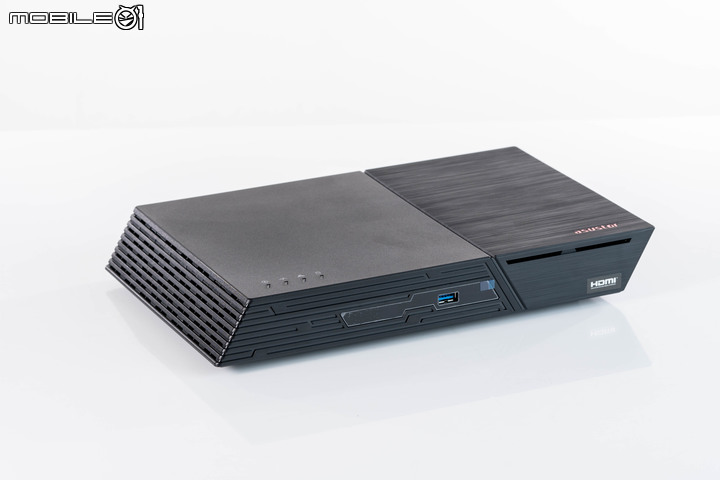

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的本體,採用具有斜角設計的平行四邊形造型設計,並且透過霧面噴砂以及髮絲紋設計打造出差異化的質感。

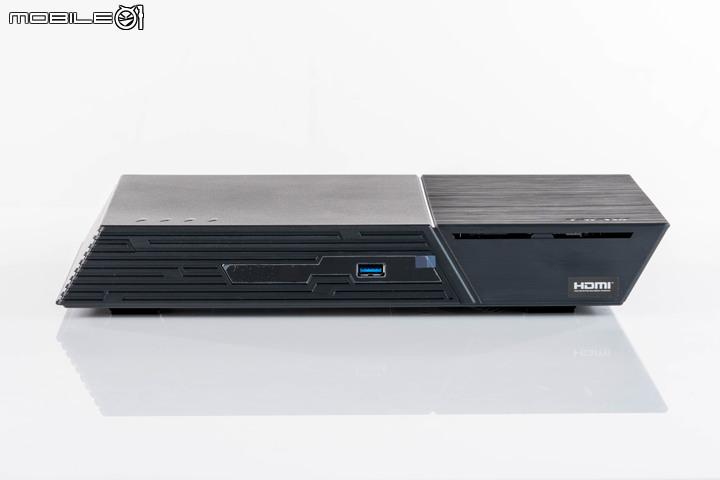

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的機體正面,提供一組 USB 3.2 Gen 2 Type-A 連接埠,另外在右側上方安裝 SSD 的對應位置有散熱開口的設計。

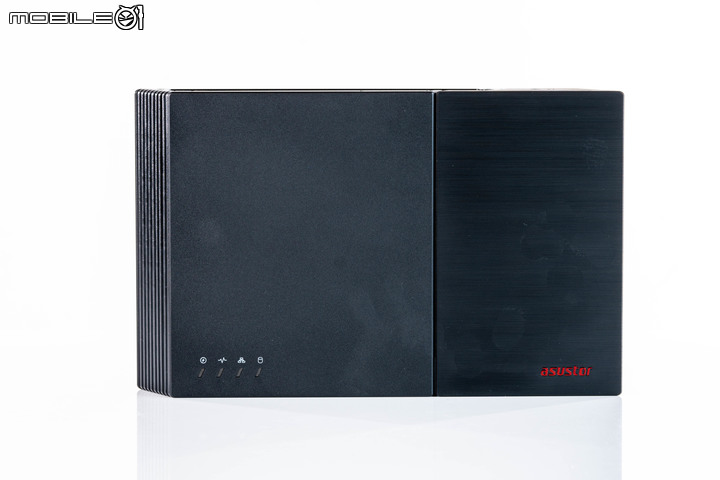

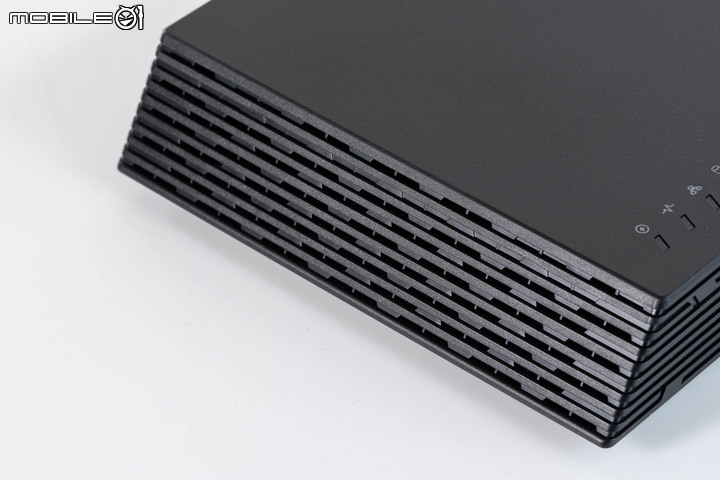

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的上蓋部分,在左下角具備了狀態指示燈號。

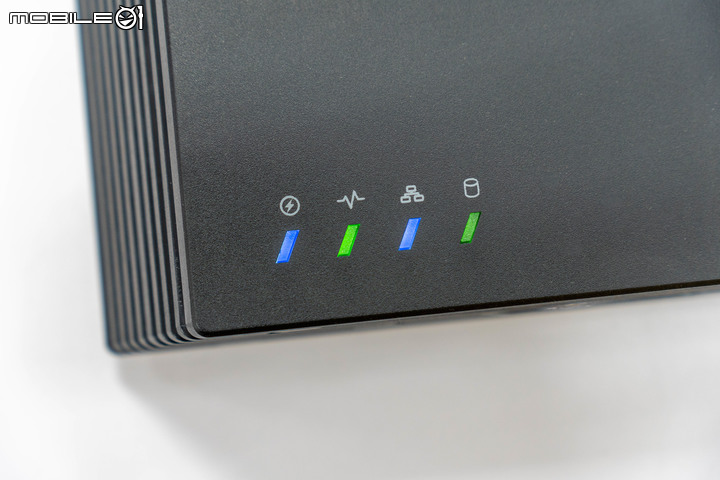

狀態指示燈號亮起的情形。

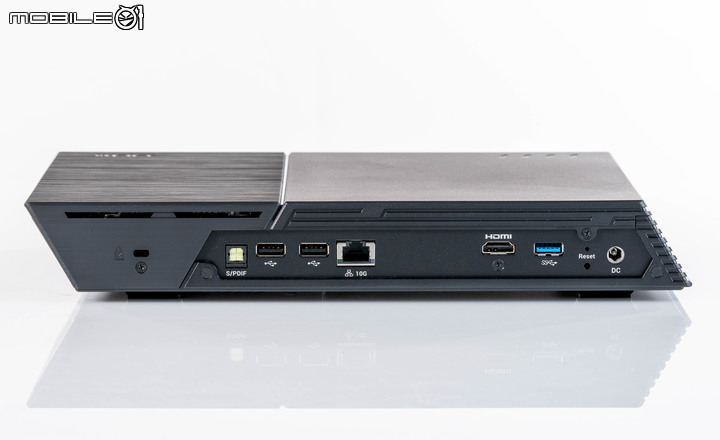

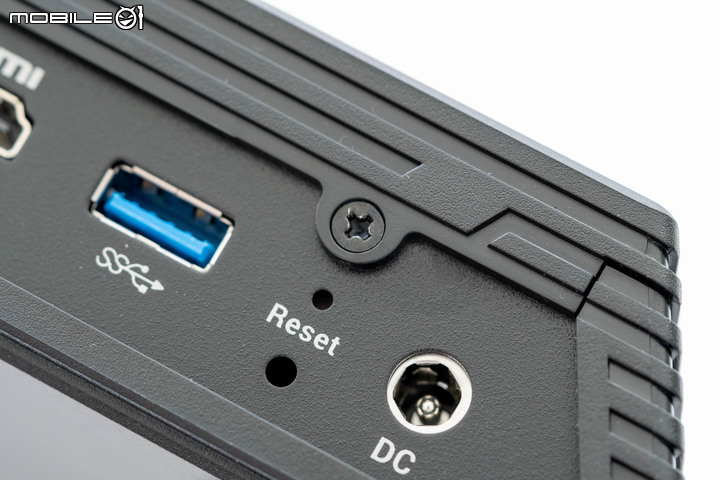

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 後方的連接埠配置,由左至右分別為 Kensington 防盜鎖孔、S/PDIF 光纖音源輸出、兩組 USB 2.0 連接埠、一組 10 GbE 有線網路連接埠、HDMI 2.0b 視訊輸出、一組 USB 3.2 Gen 2、Reset 重置插孔、電源變壓器插孔。

電源按鍵則是設計在機身側面的中央位置,側面的紋路除了裝置外,在電源按鍵的高度位置還設計了 LED 光源,在開機時會亮起紅色的燈光效果。

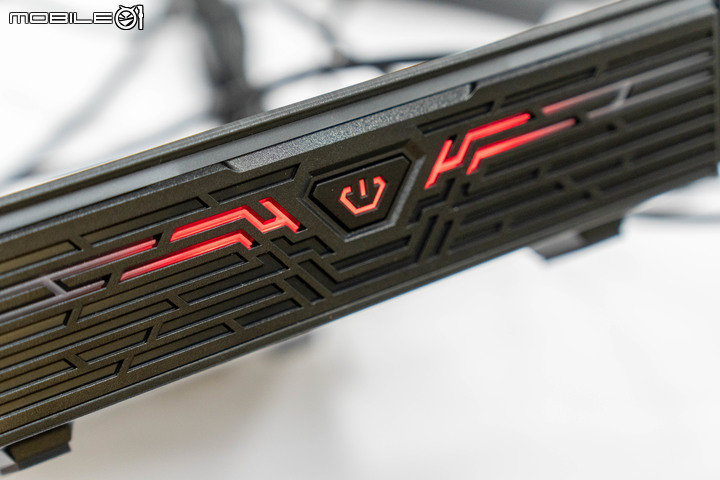

開機時燈光效果亮起的樣子。

另一側邊則是具備實體開口的散熱格柵。

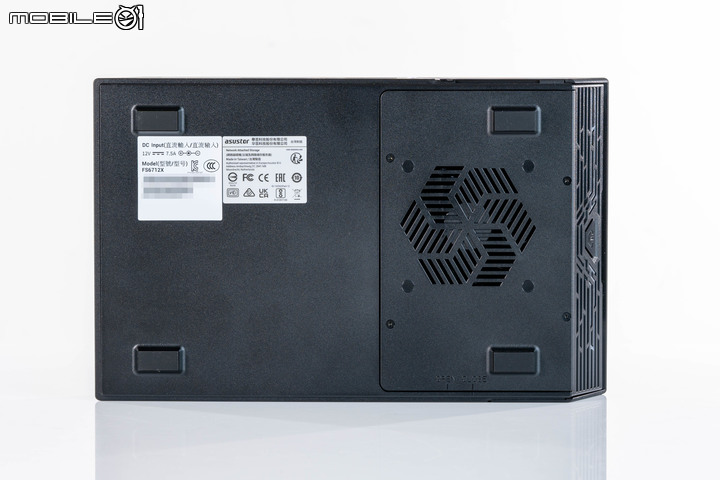

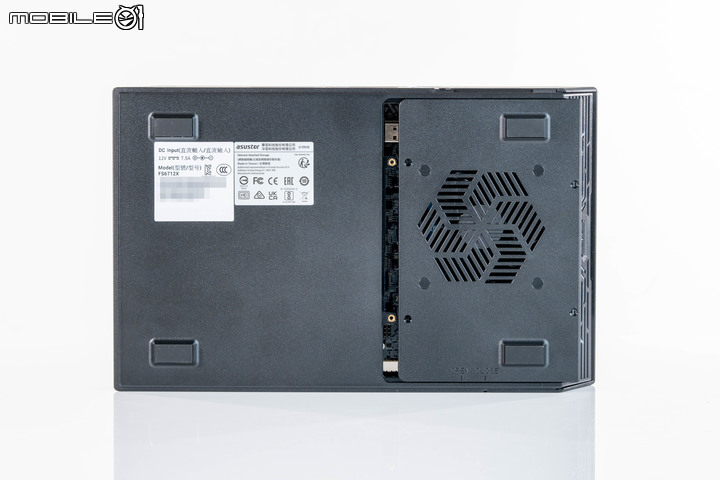

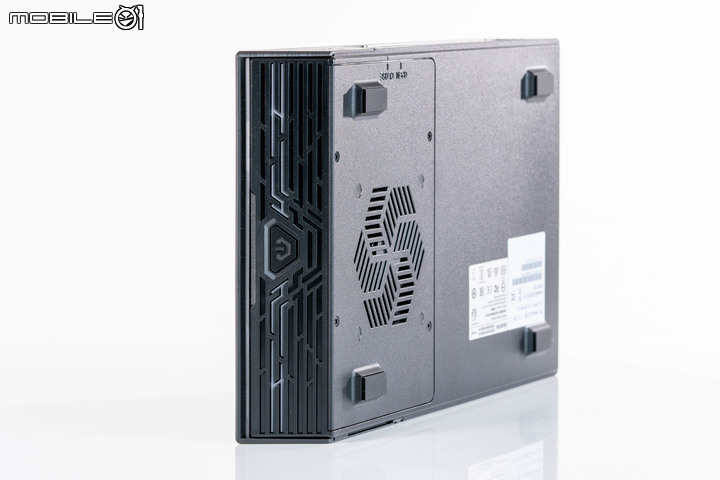

ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的機身底部,在四個角落具備大型的橡膠腳墊提供緩衝設計。另外右側的可拆卸蓋板則是讓使用者安裝 SSD 的位置,中央還有六角形的散熱格柵設計。

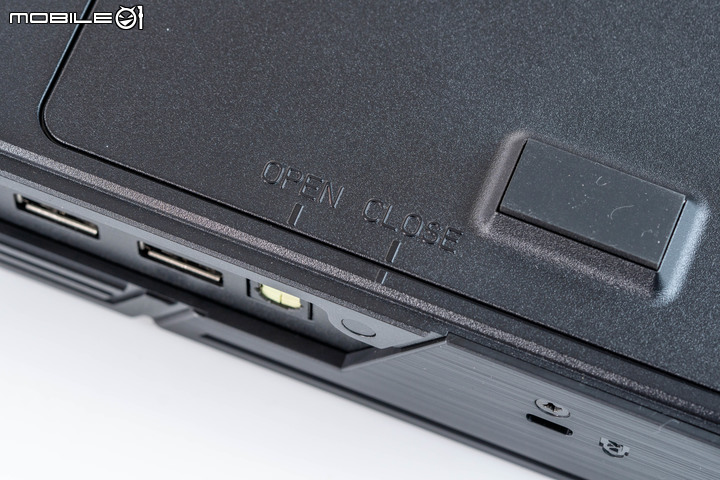

靠近機身後方的底部邊緣處有底蓋開啟/關閉的指示線,提供使用者安裝時的指引。

鬆開下方四顆螺絲就能夠開啟底蓋。

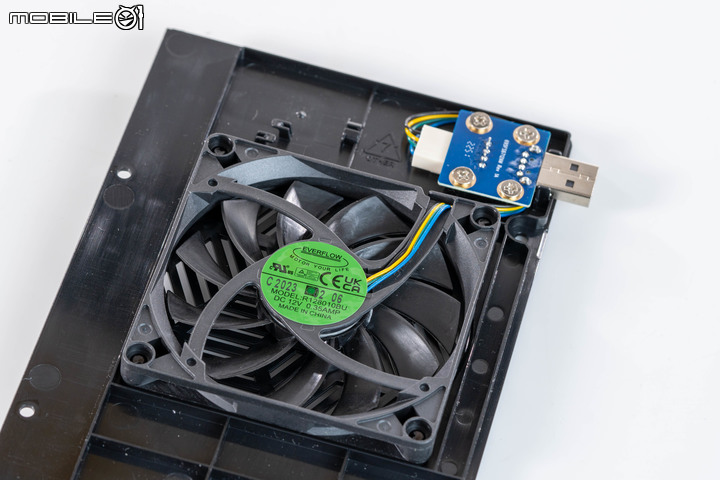

華芸直接在底蓋背面安裝一具 80mm 的 雙滾珠軸承風扇,最高轉速為 3900 RPM、並且利用轉接電路直接將 12V 4 Pin 電源改為 USB Type-A 接頭,方便底蓋拆卸時的插拔動作。

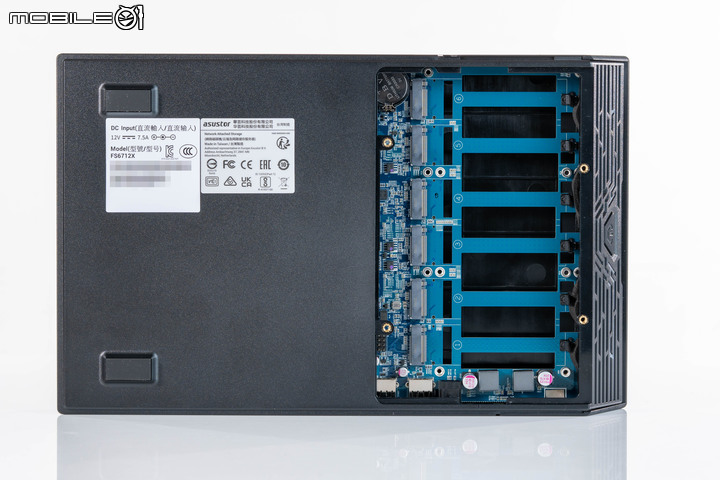

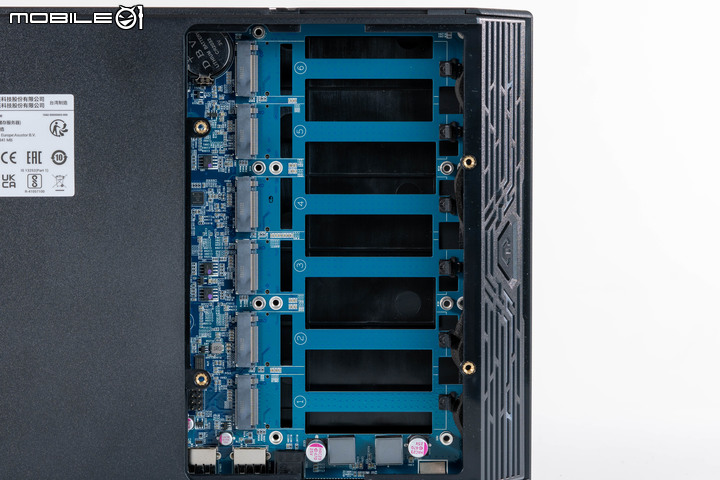

卸下底蓋後可以看到六具 M.2 插槽的安裝位置,這個部分 FS6712X 跟 FS6706T 是相同的,而 12 組 M.2 插槽的 FS6712X 另外六組插槽則是在機板的另一側,需要開啟另外一側的上蓋才能安裝更多的 SSD。

SSD 插槽底部都有編號標示,方便安裝/更換時進行判讀。

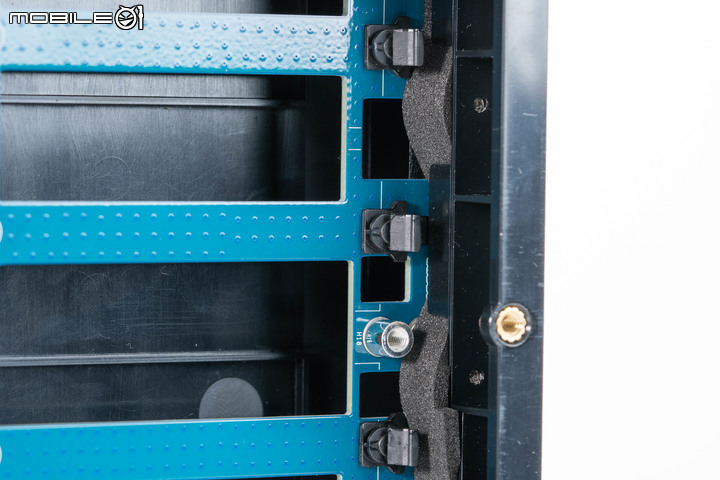

M.2 SSD 的固定形式採用免螺絲的彈片固定設計。

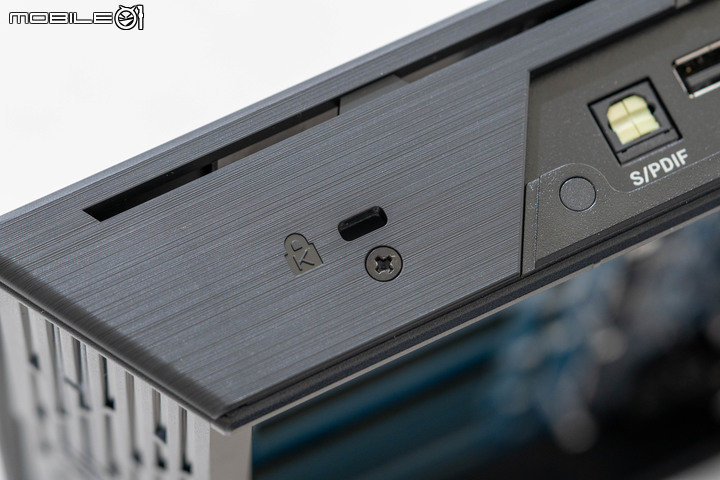

而若是要安裝另外六組 SSD 插槽的話,就要拆開上蓋,拆開前要先移除後方機殼的兩顆螺絲。

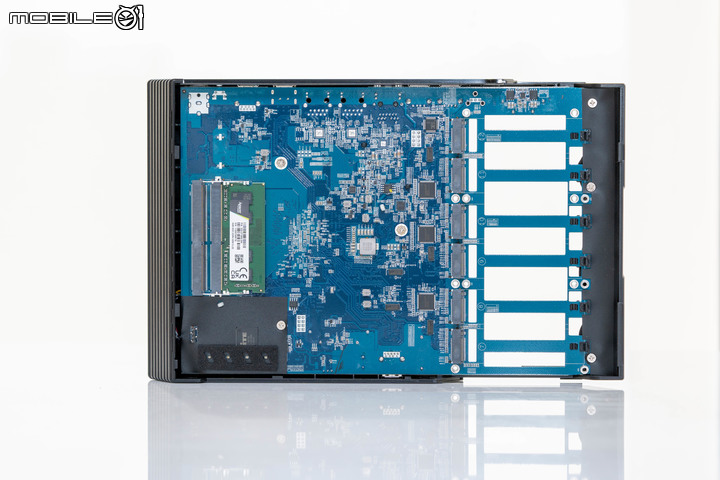

向側邊拉出就可移除上蓋。在這一側除了六組 M.2 插槽外,還有兩組 DDR4 SO-DIMM 記憶體插槽,FX6712X 出廠預裝了一條 4GB 記憶體,使用者可透過換裝兩組 8 GB 記憶體來獲得最大 16GB 的記憶體配置。

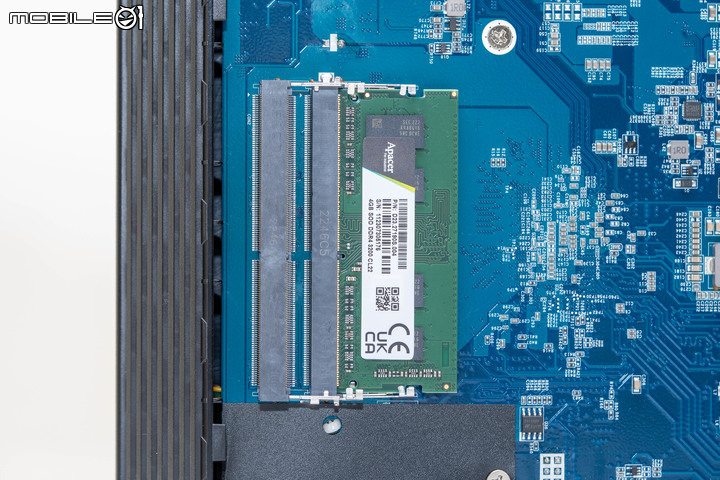

出廠時先預裝的記憶體。

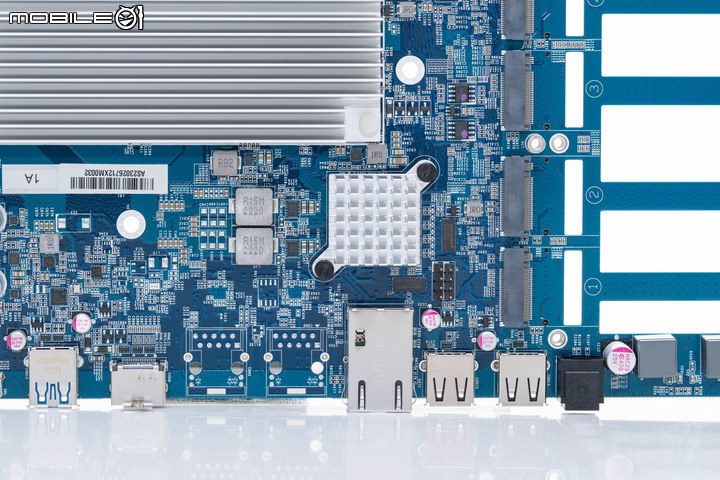

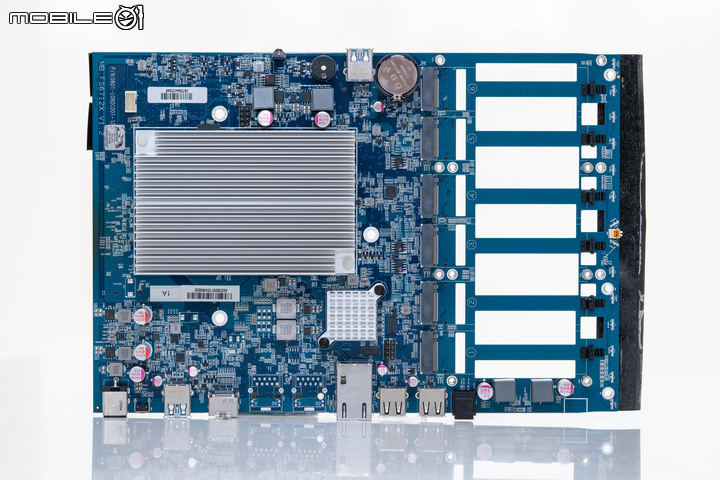

既然都拆到這邊了,就來看一下 ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 的機板配置,華芸在處理器部分採用大型金屬散熱鰭片的被動散熱機制,透過機身底部蓋板的風扇導入散熱風流進行散熱。

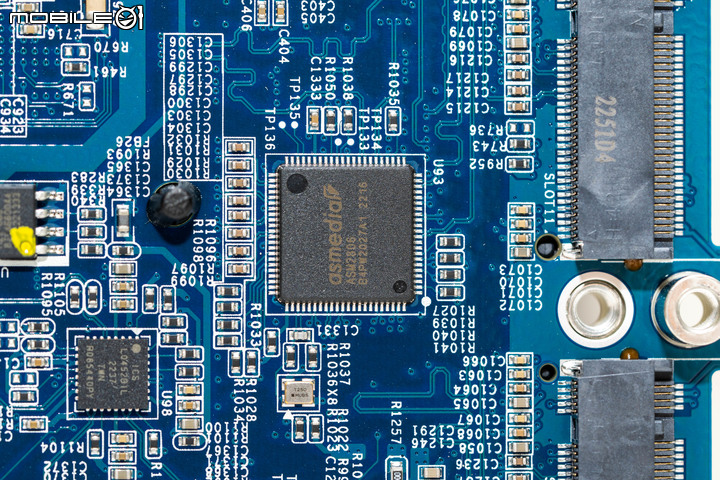

SSD 控制部分則是透過祥碩的 ASM2806 PCIe 橋接晶片,提供六條 PCIe Gen3 通道(上行 2 條、下行 4 條),ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 共搭載了三組 ASM2806,搭配 ASM1480 PCIe Switch 提供 12 組 PCIe NVMe 插槽連接。

10 GbE 網路控制晶片上則是有散熱片的覆蓋,所以就沒辦法看出型號。

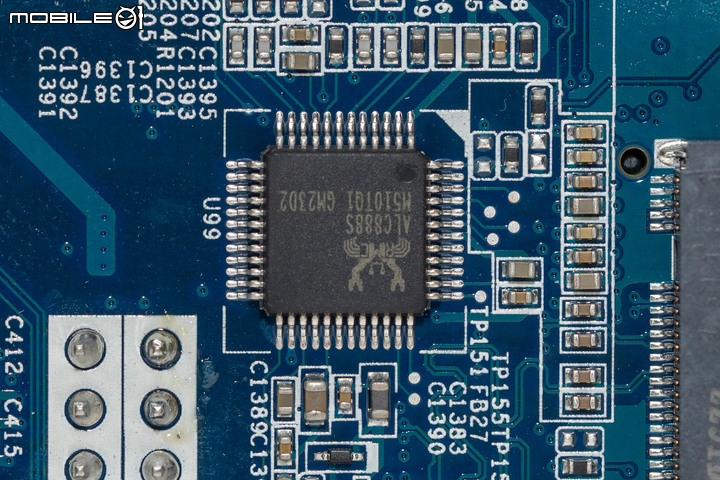

另外還搭載了一顆瑞昱的 ALC888S 7.1 音效晶片提供相關的音效輸出解碼。
接著就裝上 M.2 SSD 來進行測試,這次陳拔另外向 Seagate 借來了三組 Ironwolf 525 1TB M.2 PCIe Gen 4 SSD 來進行搭配測試,採用 TLC 顆粒,具備 5000 MB/s 循序讀取以及 4400 MB/s 連續寫入的效能,耐用度則是 1400 TBW,並且提供 5 年保固以及 3 年資料救援服務。

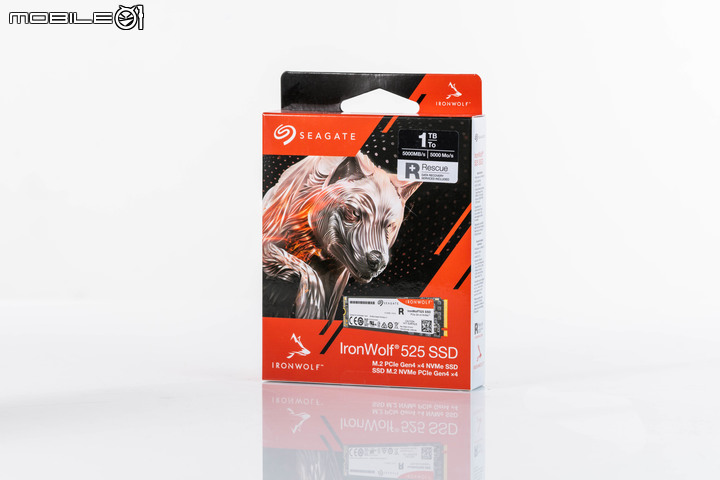

Seagate Ironwolf 525 1TB M.2 PCIe Gen 4 SSD。

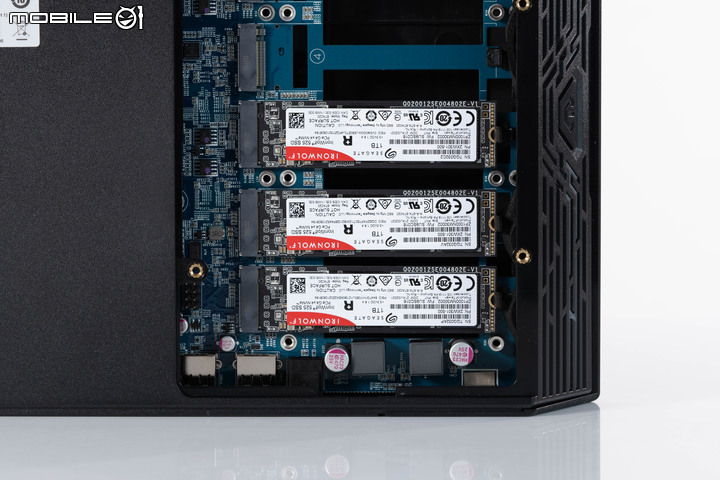

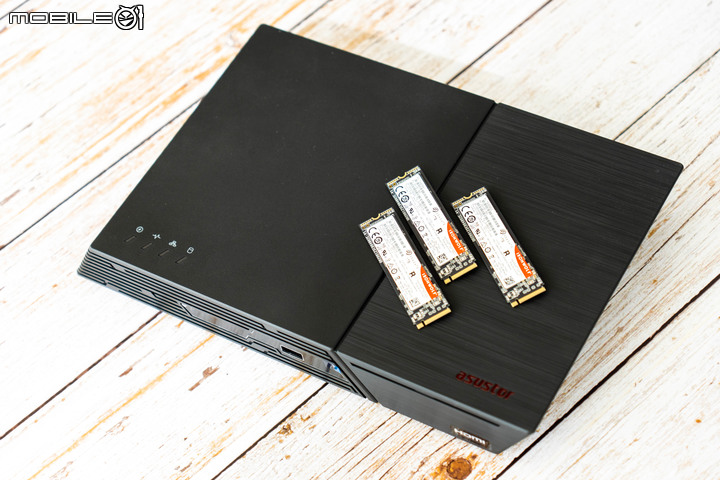

將三條 Seagate Ironwolf 525 1TB M.2 PCIe Gen 4 SSD 實際安裝到FX6712X 上面的情形。
ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 軟體功能
ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 在軟體部分仍然使用自家的 ADM 作業系統,這幾年也能持續看到華芸在軟體功能上不斷的進行改變與提升。

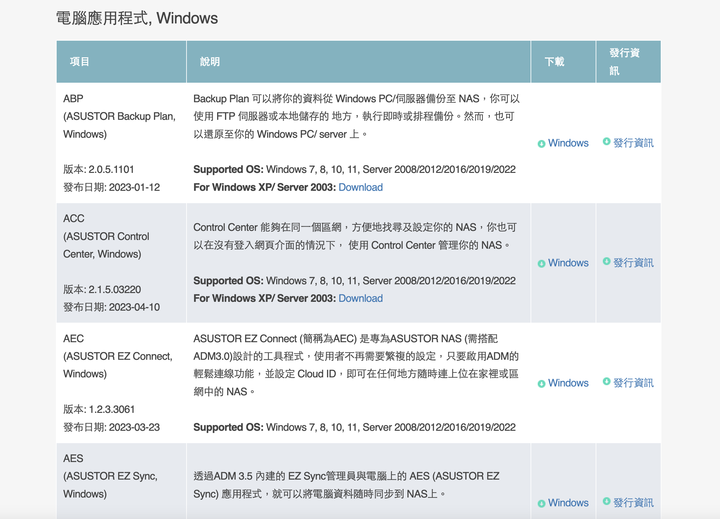

華芸目前在 Windows 作業系統中所提供的相關連結操控功能,除了設定/管理使用的 ASUSTOR Control Center(ACC) 外,還提供了包括 Windows PC 伺服器備份、EZ Connect 遠端連線軟體以及 EZ Sync 同步程式等。

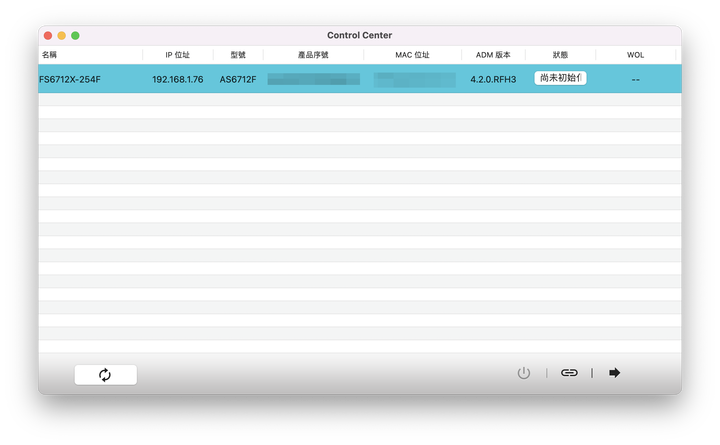

不過陳拔在測試的時候 Windows 版本的 ACC 一直安裝有問題,所以先暫時用 Mac 版本的來擋一下,反正只是要進行初始化配置時使用而已。在開啟 ACC 後,就可以在介面中找到連上同一區域網路的 FX6712X,會顯示產品名稱、IP 位置、型號、產品序號、Mac 位置、ADM 版本以及狀態等。按下開始初始化設定後,就會自動下載 ADM 等設定,這時就會跳至瀏覽器介面:

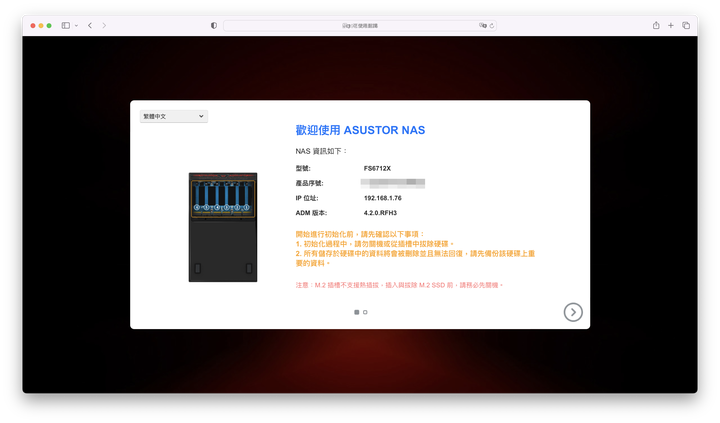

- 初始化

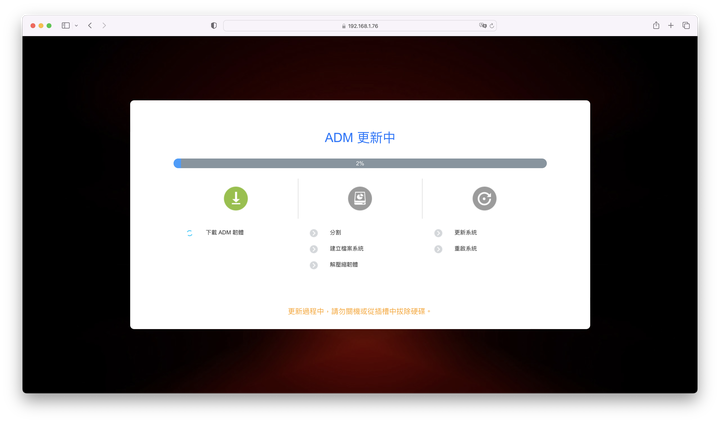

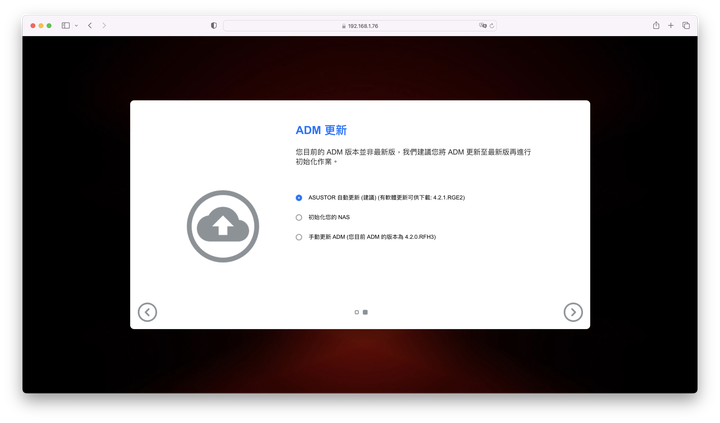

- ADM 更新
- 自動設定

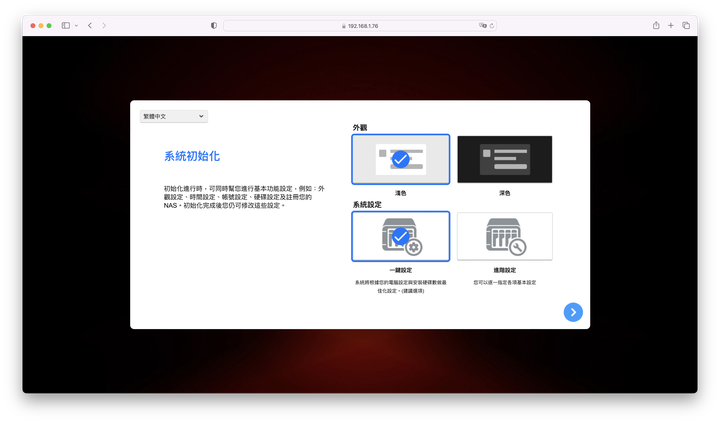

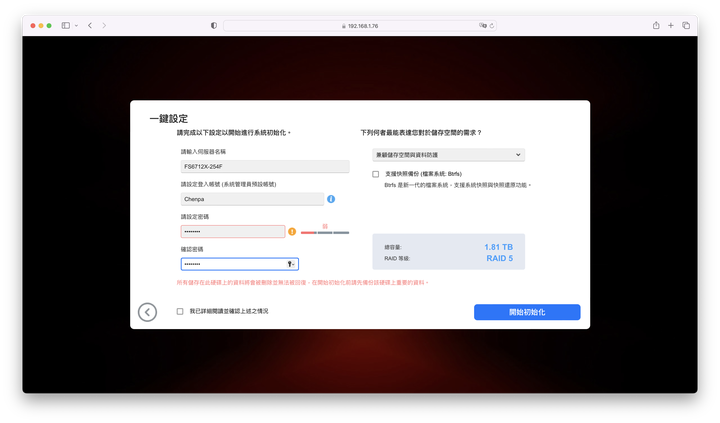

- 系統初始化
- 設定帳密

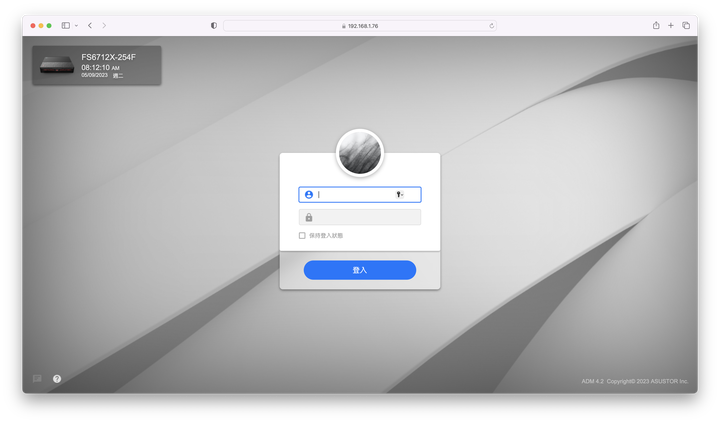

設定好後就會需要使用者重新進入系統登入:

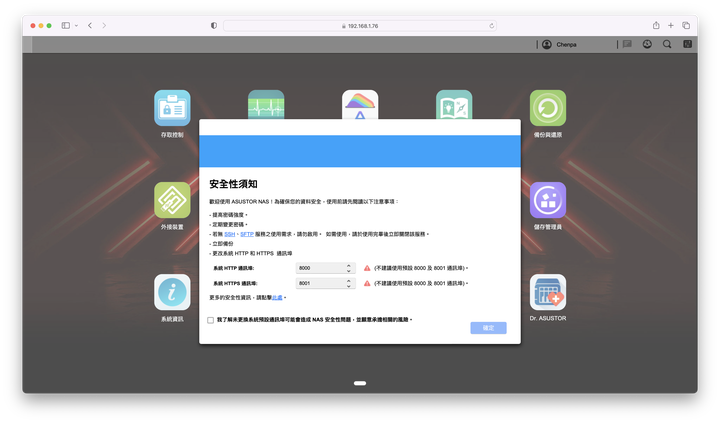

由於前幾年對這類消費等級 NAS 的攻擊相當猖獗,目前很多 NAS 廠商會在系統初始化完成後提醒使用者更改或是關閉預設的通訊埠協定,華芸也不例外:

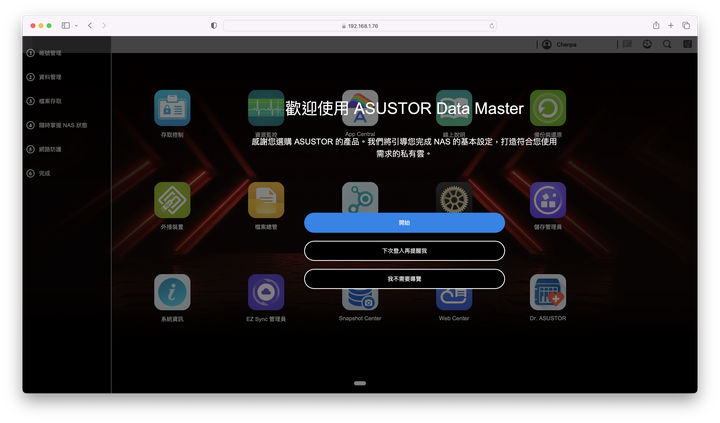

安裝完成後就會進入歡迎畫面,華芸在這部分提供了簡單的基本初始設定步驟,若是一開始接觸 NAS 的使用者可以先照著做一次,等到對 NAS 較熟悉後再嘗試自己進行設定。

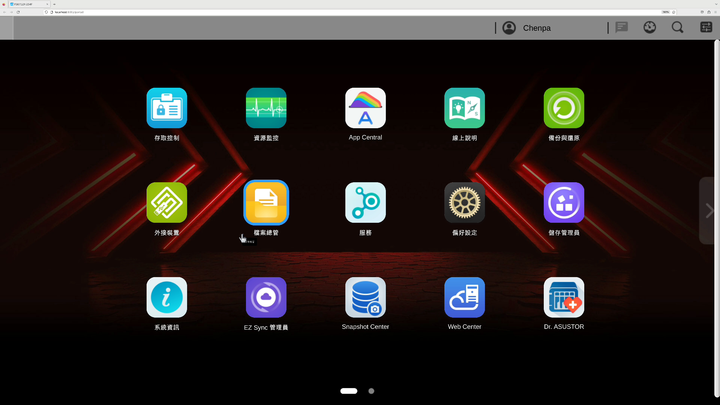

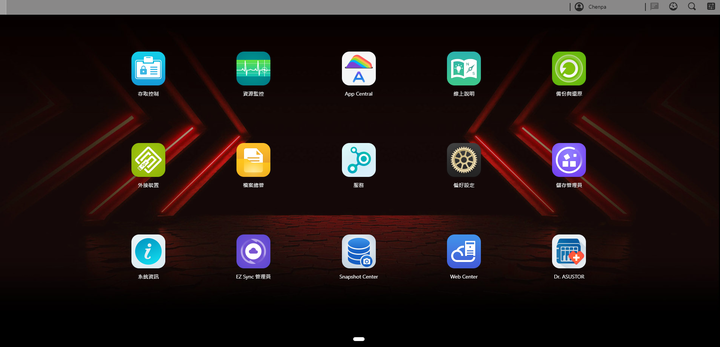

ADM 的設定介面,提供了包括存取控制、資源監控、APP Central、線上說明、備份與還原、外接裝置、檔案總管、服務、偏好設定、儲存管理員、系統資訊、EZ Sync 管理員、Snapshot Center 快照中心、Web Center 網路伺服器中心以及 Dr.ASUSTOR 系統診斷等功能。

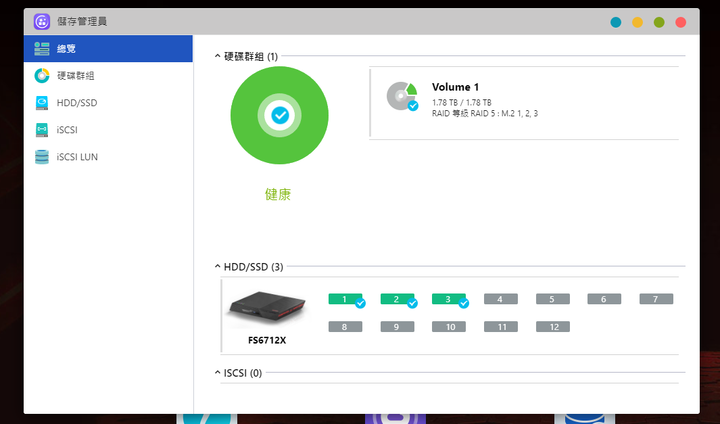

首先進到儲存管理員來看一下與 Seagate Ironwolf 525 SSD 的搭配情形,可以看到在預設的『兼顧儲存空間與資料防護』的設定下,系統預設採用 RAID 5 配置,提供 1.78 TB 的儲存空間。另外在下方的儲存裝置連接圖示中,可以看到插槽 1/2/3 的圖示部分已顯示順利運作的綠色打勾標示。

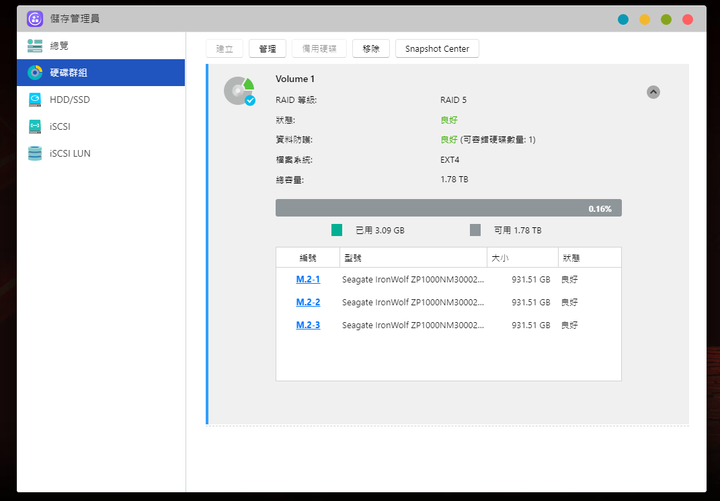

進入硬碟群組中就可以看到群組內的硬碟組成狀態,以三硬碟 RAID 5 配置來說,具備有一個硬碟故障的容錯空間

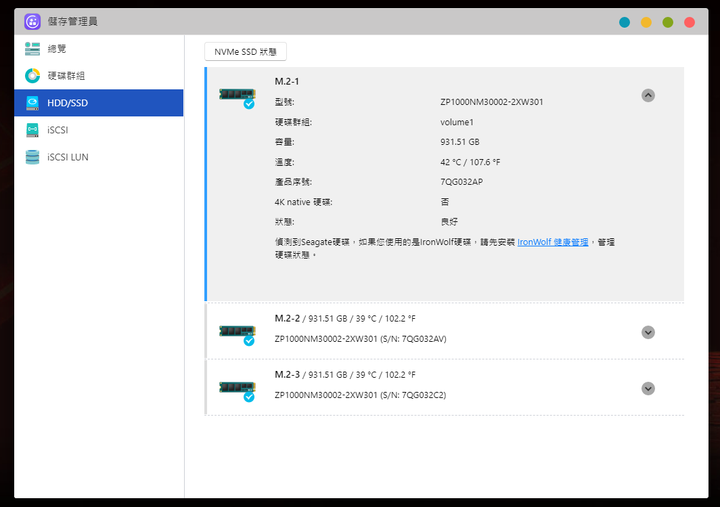

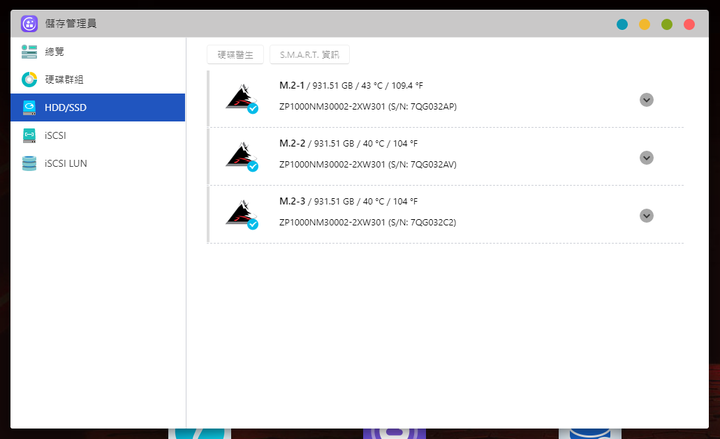

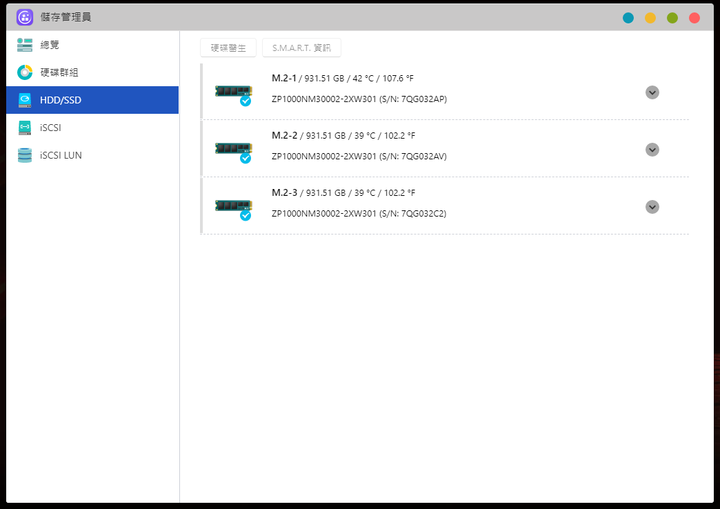

進入 HDD/SSD 選項後,可以看到更詳細的磁碟機資訊。

展開後還有更詳細的資訊,因為 ASUSTOR ADM 具備了 Seagate Ironwolf 健康管理軟體的支援,所以使用者可以透過額外安裝擴充軟體的方式,來維護 Ironwolf SSD 的安全。

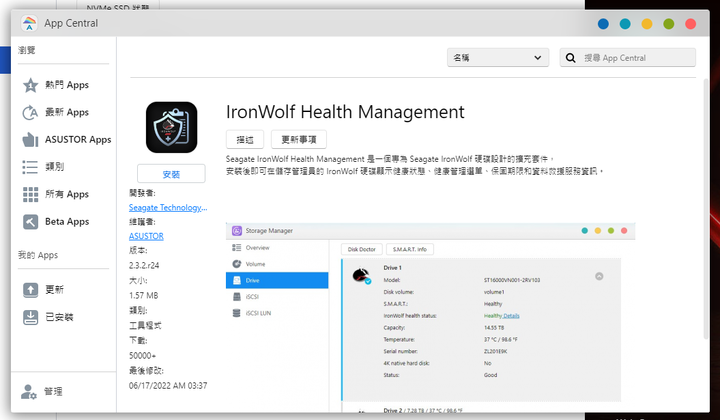

可在 APP Central 內安裝 IronWolf 健康管理程式外掛。

安裝完外掛後,可以看到就連前面的圖示也變得不一樣了。

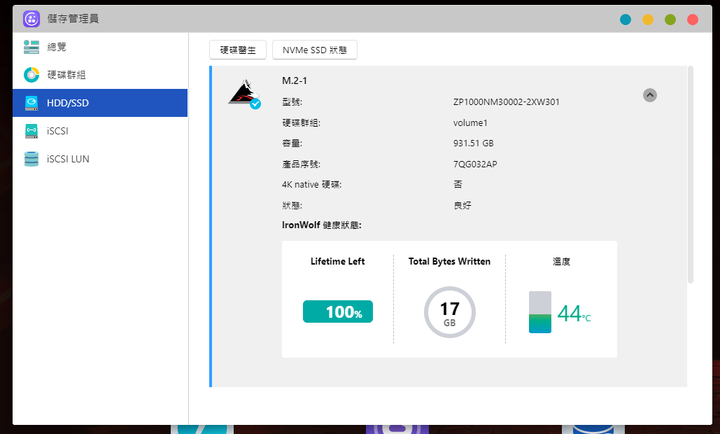

展開後可以看到更多的 SSD 運作資訊與使用壽命。
另外在其他功能部分,則是跟先前陳拔測試的 AS6704T 一樣(請見:ASUSTOR Lockerstor AS6704T NAS 開箱實測 以 2.5 Gbps、4 SSD 配置的效能儲存裝置),在預設值部分提供了存取控制、資源監控、APP Central、線上說明、備份與還原、外接裝置、檔案總管、服務、偏好設定、儲存管理員、系統資訊、EZ Sync 管理員、Snapshot Center、Web Center、Dr. ASUSTOR 等功能:

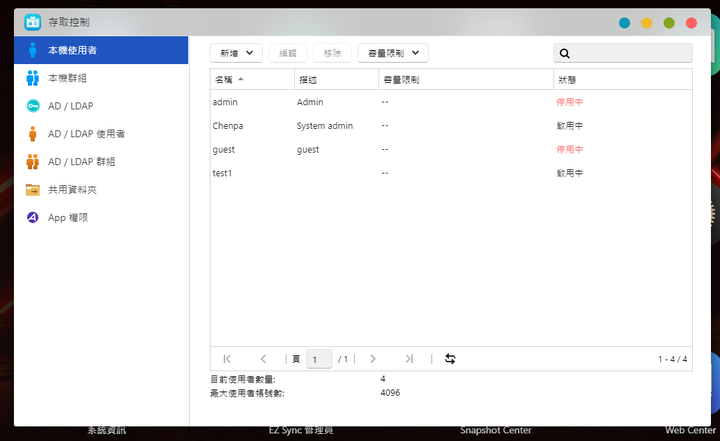

- 存取控制

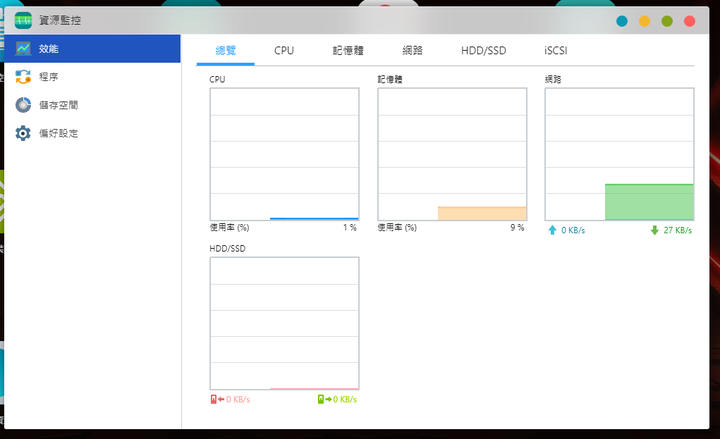

- 資源監控

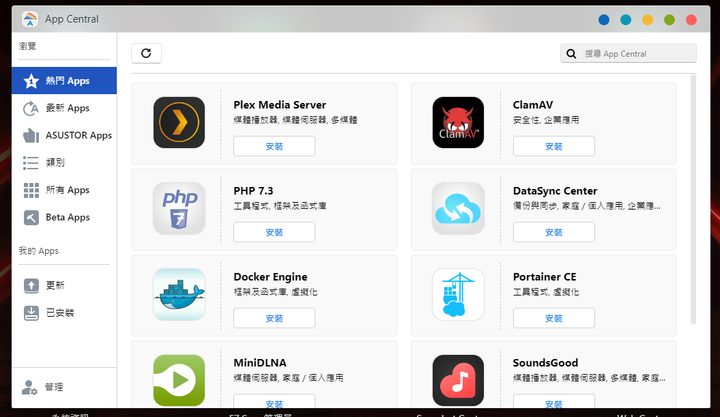

- APP Central

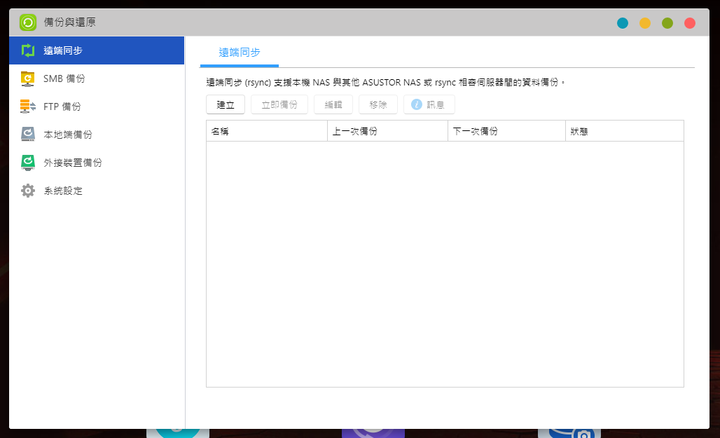

- 備份與還原

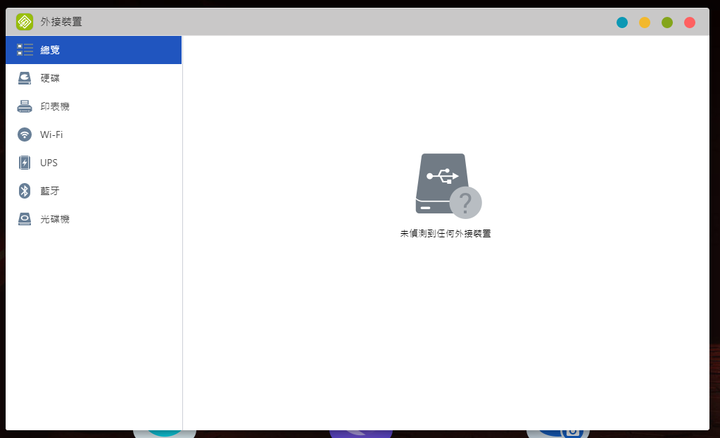

- 外接裝置

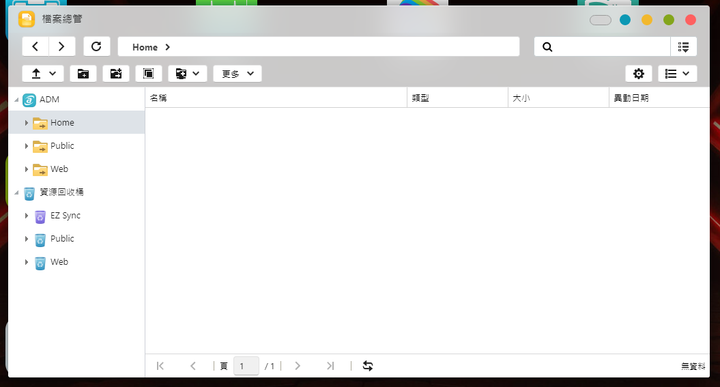

- 檔案總管

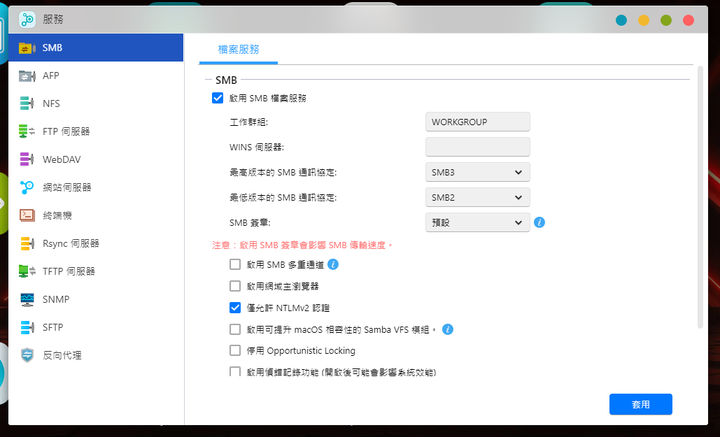

- 服務

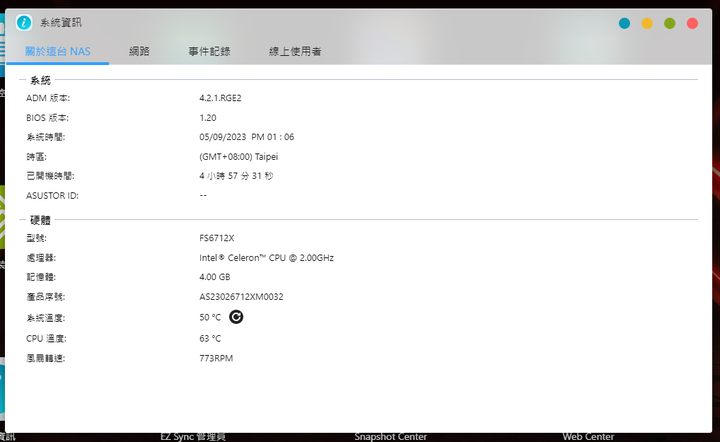

- 系統資訊

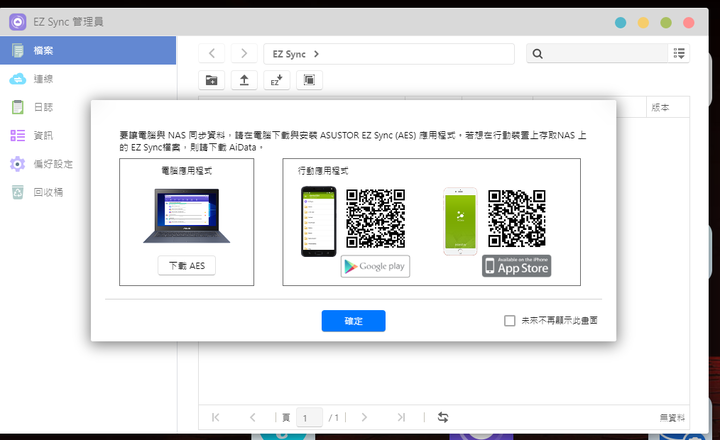

- EZ Sync 同步

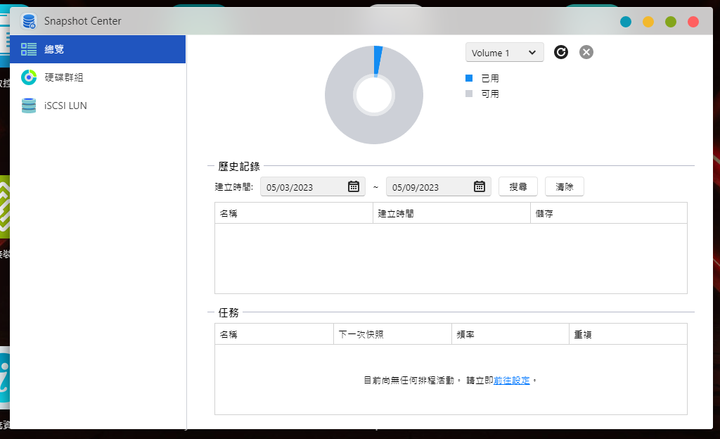

- Snapshot Center

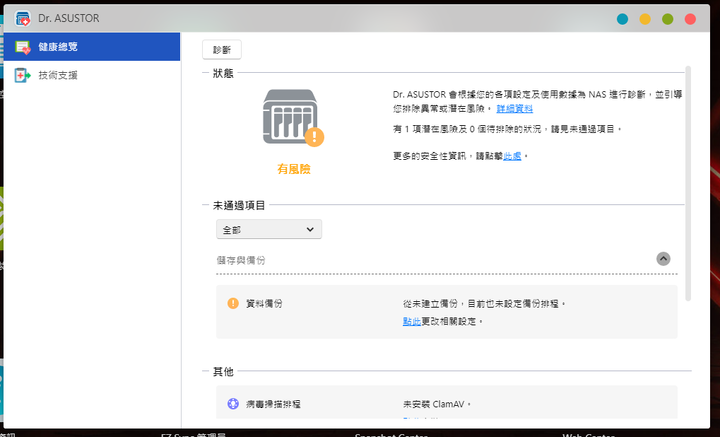

- Dr. ASUSTOR
- https://www.mobile01.com/
另外因為 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器也提供了 HDMI 2.0b 輸出介面,使用者也可透過 ASUSTOR Portal,直接接上螢幕、滑鼠、鍵盤,就能登入 ADM 進行操作控制,對於管理者來說,在萬一網路故障時,還可以本機操作的型態對 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器的設定進行檢查或是復原。

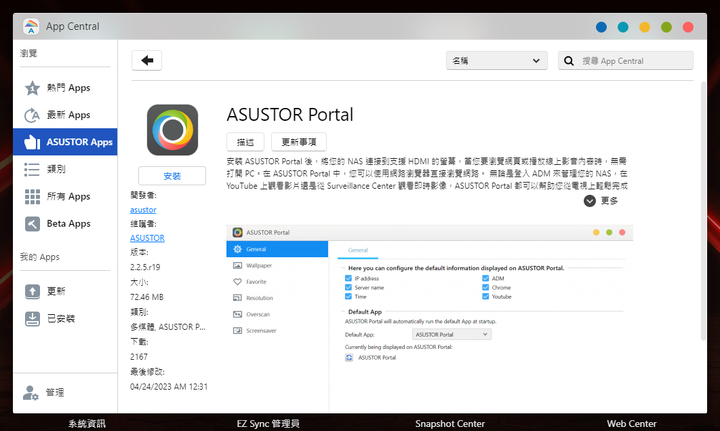

在 APP Central 中可以找到 ASUSTOR Portal 進行安裝。

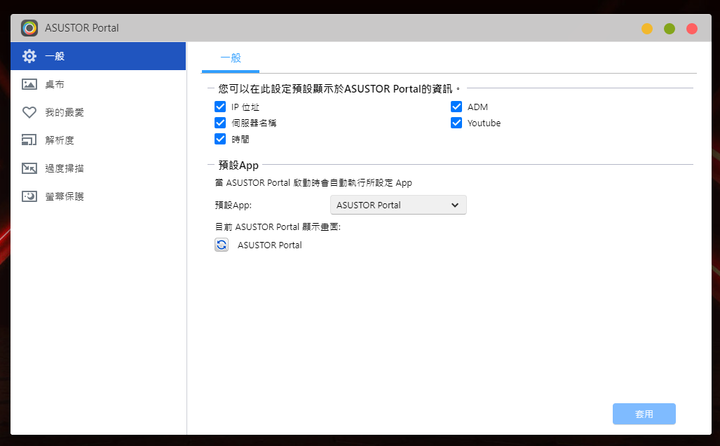

ASUSTOR Portal 的設定介面。

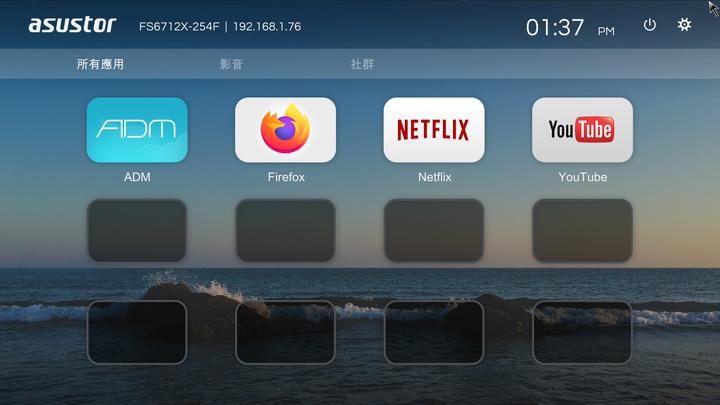

ASUSTOR Portal 的顯示畫面。

可以直接從 ASUSTOR Portal 進入 ADM 作業系統進行設定。
而對於小型影音創作團隊來說,可以直接將 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器接上高解析度螢幕,直接播放 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器裡面的影片檔案,進行素材檢視或是成品檢查。

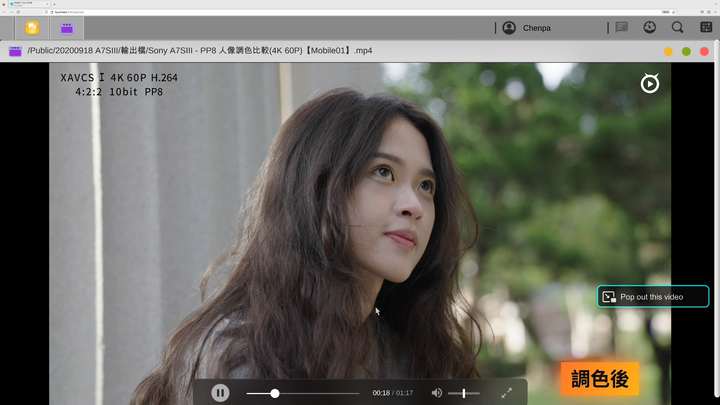

直接在 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器本機 ADM 中播放 4K 解析度、H.264 影片的情形。

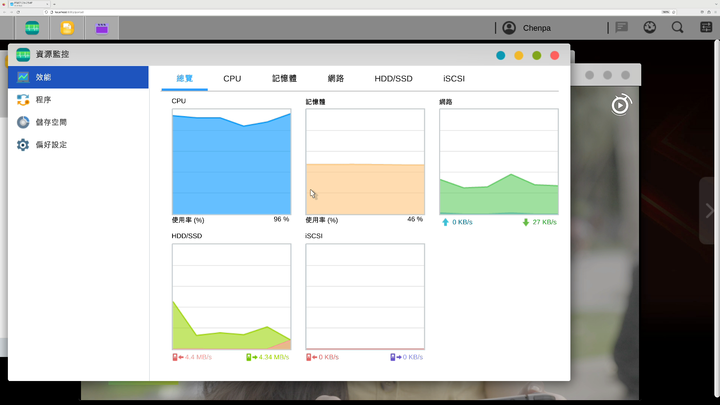

播放時處理器使用率提高到近滿載。
ASUSTOR 華芸 FLASHSTOR 12 Pro FS6712X NAS 傳輸效能
接著就實際來看這樣的配置是否能如華芸所說的能夠提供影片創作者,透過網路連線就能提供直接進行影音編輯所需的傳輸效能。測試的連線配置是將 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器的 10Gbps 網路連接埠,直接與測試用的電腦主機:Intel Raptor Caynon Extreme 主機(請見:Intel Raptor Canyon NUC 13 Extreme 開箱實測 搭載 i9 處理器與高階大顯卡的效能鋼砲)的 Marvell AQC113 10Gbps 有線網卡進行連接。

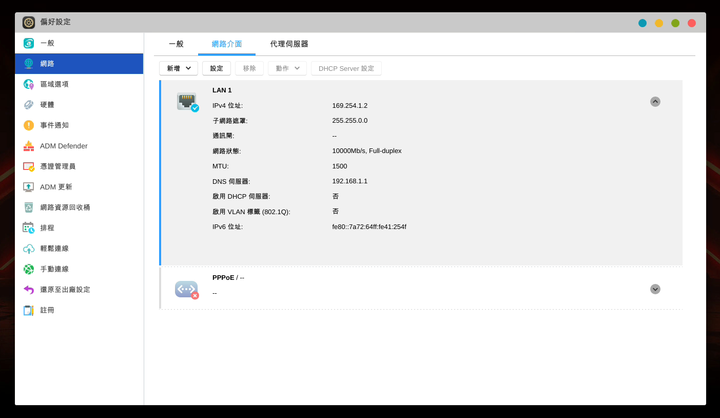

測試時的連線狀態,使用 10 GbE 有線網路直接對連。
首先以 NAS Performance Tester 進行測試,結果如下:

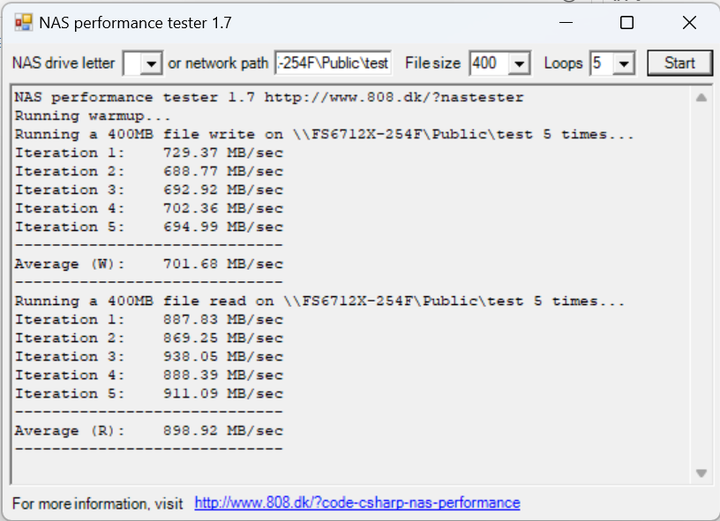

ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器在 NAS Performance Tester 測試的結果,平均寫入速度為 701.68 MB/s、 平均讀取速度為 898.92 MB/s。
接下來在 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器設定 iSCSI 磁碟執行掛載,以模擬本機磁碟的方式進行測試。

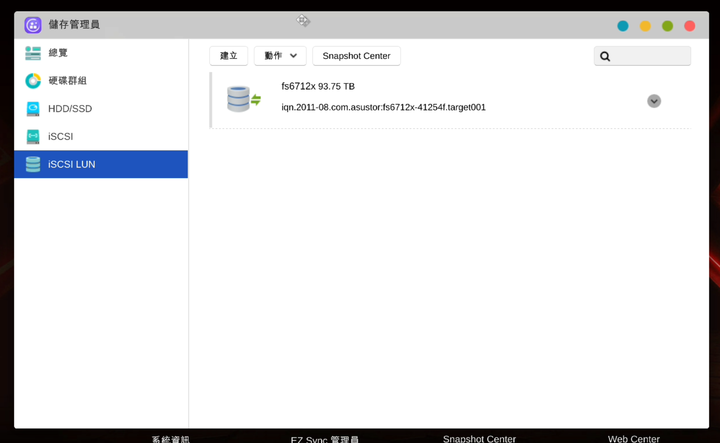

劃出一個 93.75TB 的 iSCSI 區域進行測試。

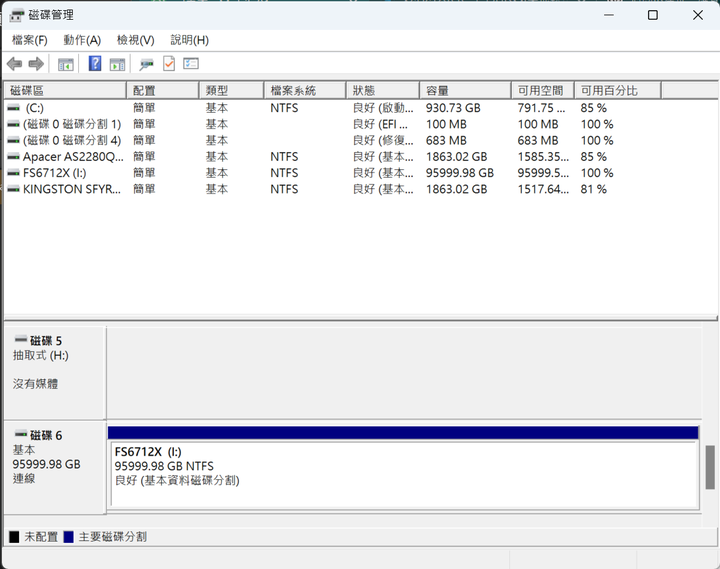

掛載在 Windows 11 作業系統下,模擬成本機磁碟時的情形。

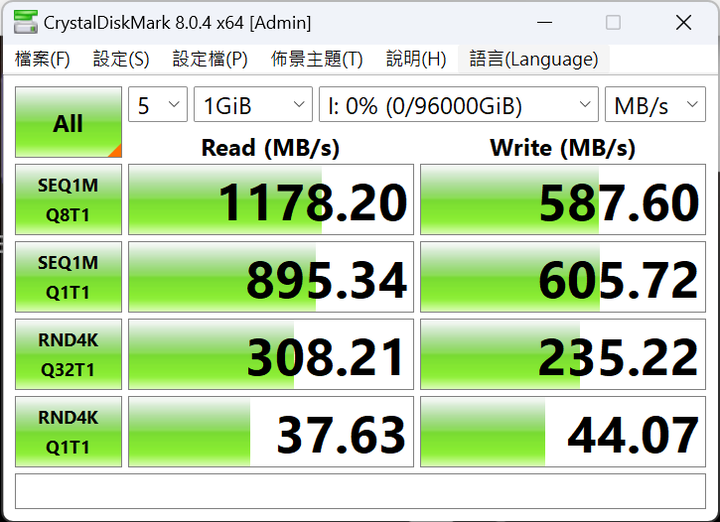

利用 Crystal DiskMark 進行測試所得到的結果,循序讀取最高可來到 1178.2 MB/s,逼進了 10 GbE 網路頻寬的上限,循序寫入速度則較低為 600 MB/s 的等級,而且在隨機讀寫的效能部分也有 235 MB/s 以上的效能,如果採用 RAID 0 配置或是加入更多 SSD 組成 RAID 的話,寫入效能應該還會再提升。

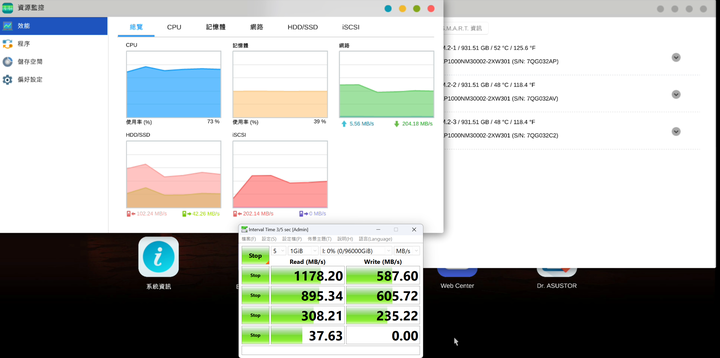

在測試過程中的系統負載,處理器的使用率大約在 73% 左右,SSD 的溫度最高為 52℃。

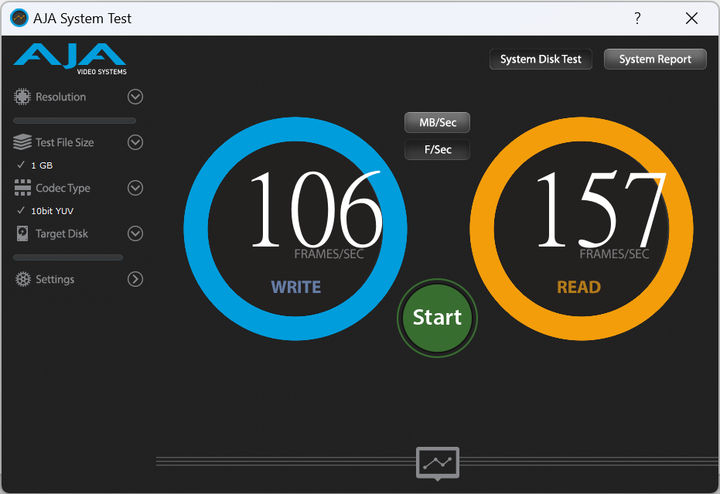

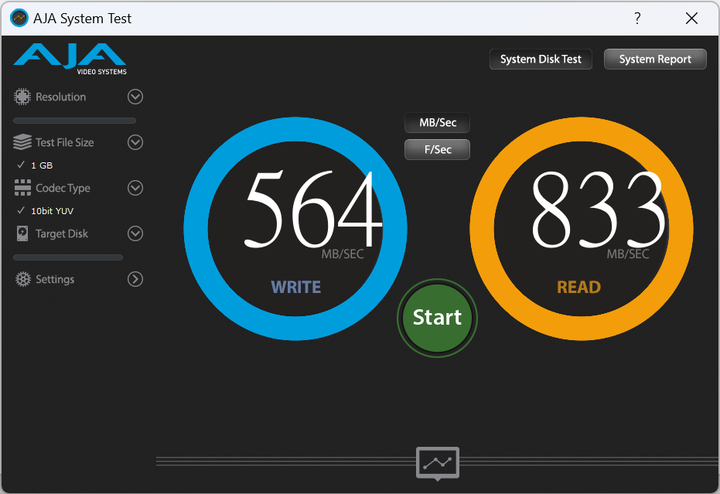

而在影片創作者常用來評估磁碟效能的 AJA System Test 測試部分,所得到的成績如下:
- MB/s
- 每秒幀率

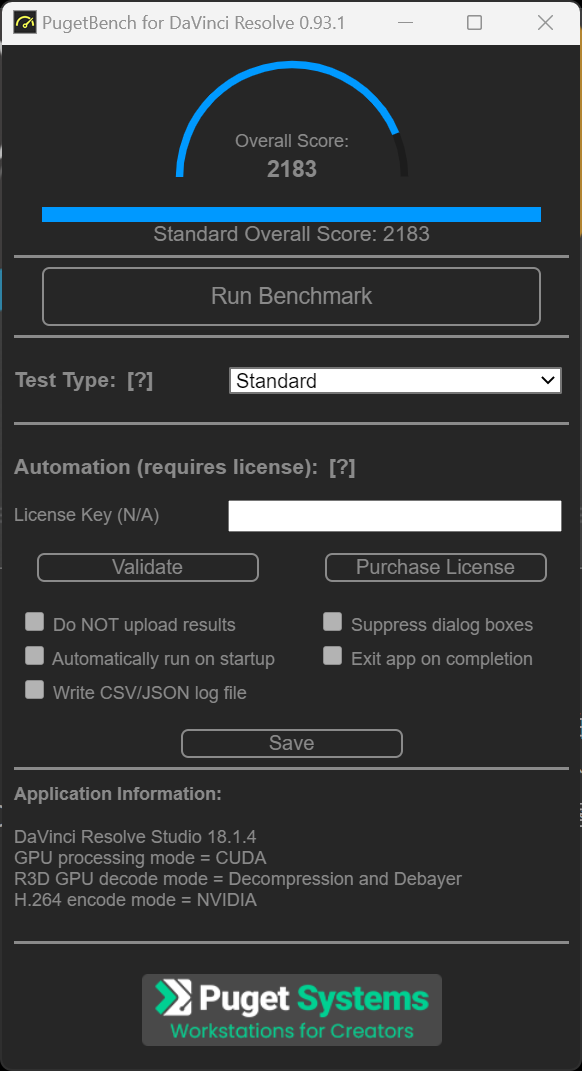

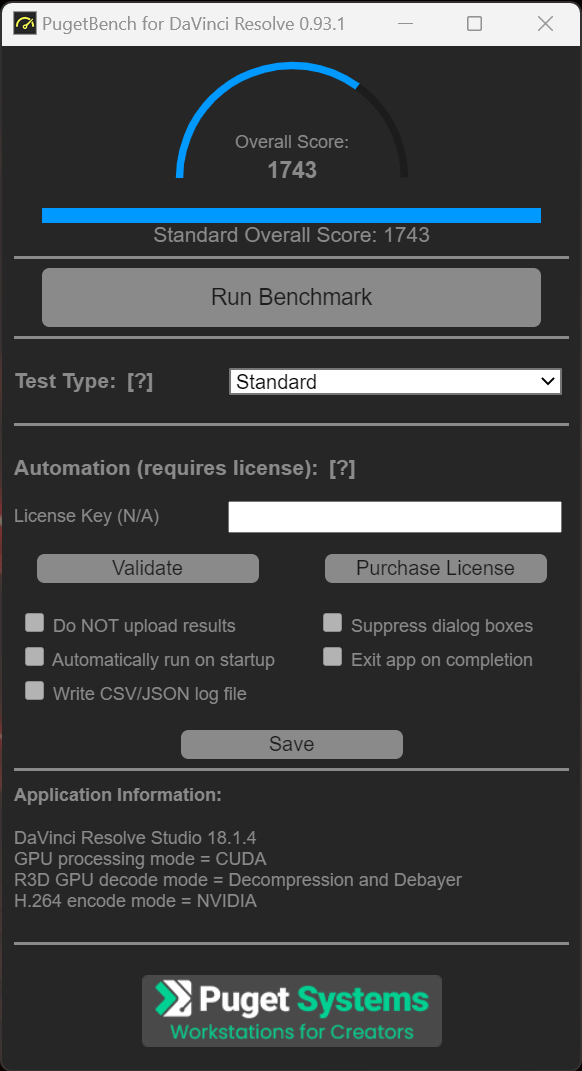

另外針對這次 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器主打的線上編輯效能,陳拔也使用 PugetBench 針對 Davici Resolve 軟體所推出的效能測試外掛 ,將素材分別放在本機/ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器上進行測試,來看看會有甚麼差別:
- 本機SSD
- FX6712X
跟將素材放在本機 PCIe Gen 4 SSD 相比,將素材存放在 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器的效能大約有 25% 左右的落差。
ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器試用心得

ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器。
就陳拔這段時間的試用心得來說,ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器的確有達到其設計的目的:透過高速網路搭配全 M.2 SSD 的設計,來達到高速線上存取的效能,對於需要有多人高速協作效能的影音團隊來說,只要具備 10 GbE 等級的高速網路環境,實際上真的可以達到接近本機的存取效能。透過高速網路傳輸,團隊內的成員就可以不用透過外接硬碟進行檔案交換,提高影音編輯的協作效率,至於 SSD 的使用壽命顧慮,這部分就要透過儲存區域的分區規劃,來分散個別 SSD 的工作壓力,另外再加上定期備份來保障資料安全,不過若是透過 ASUSTOR FLASHSTOR 12 Pro FS6712X NAS 網路儲存伺服器進行多人協作,把 SSD 當成消耗品的狀態是免不了的,這點就看團隊在成本跟效率上面要怎麼取捨囉。
