我家的 miiiCasa 小雲朵 D-Link DWR-117

i某此次參加D-Link所舉辦的

Mobile01網友獨享~miiiCasa家用雲端儲存分享中心試用獎金計畫

有幸得到一台 D-Link DWR-117無線寬頻路由器

並且測試 文件檔案中心的功能

首部曲~開箱

箱子正面
我家的 miiiCasa 小雲朵 D-Link DWR-117
圖片很清楚跟你說明 它可以接一顆硬碟 (USB Only)
並且可以分享檔案

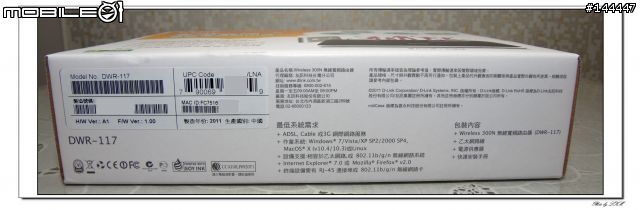

箱子背面
我家的 miiiCasa 小雲朵 D-Link DWR-117
只要是網路可以通的地方 都可以連接上所分享的檔案

規格表
我家的 miiiCasa 小雲朵 D-Link DWR-117
支援 802.11B/G/N(300MBps), Fast-Ethernet

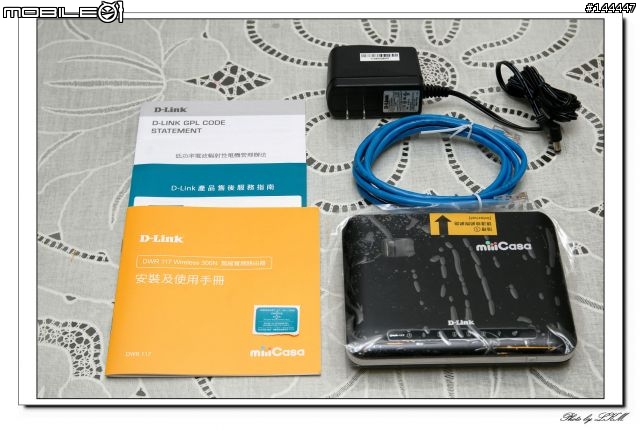

配件一覽
我家的 miiiCasa 小雲朵 D-Link DWR-117
DWR-117, 變壓器, 網路線, 手冊

關於插孔的說明
我家的 miiiCasa 小雲朵 D-Link DWR-117
若是使用3G上網,則是 4 * LAN
若是使用ADSL or CABLE, 則 LAN1 則變成 WAN 而只剩下三個LAN埠

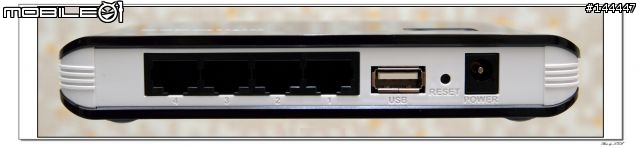

後面...
我家的 miiiCasa 小雲朵 D-Link DWR-117
由左而右為 4埠網路孔 / USB / 電源孔

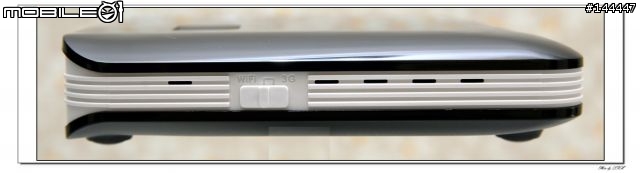

左邊...
我家的 miiiCasa 小雲朵 D-Link DWR-117
切換 WIFI / 3G 的開關
當選擇使用WIFI時,LAN1變成WAN,且若有安裝3G網卡時,若ADSL斷線則可設定自動切換到3G上網
當選擇使用3G時,四埠皆為LAN.

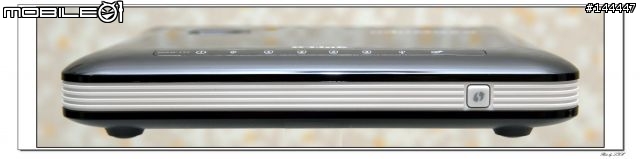

前面...
我家的 miiiCasa 小雲朵 D-Link DWR-117
WPS按鈕

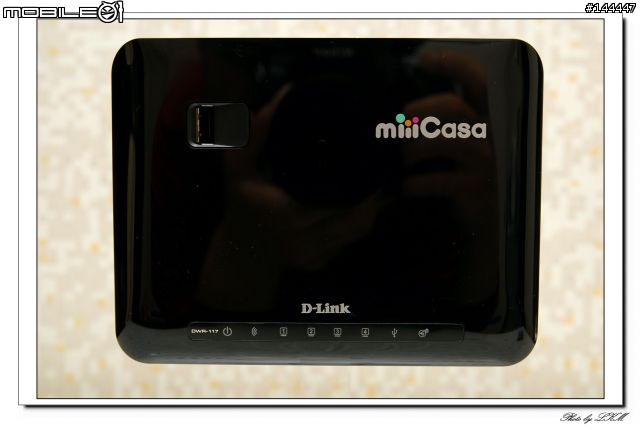

正面...
我家的 miiiCasa 小雲朵 D-Link DWR-117
八顆指示燈由左而右為: Power/WIFI/LAN1/LAN2/LAN3/LAN4/USB/網路指示燈

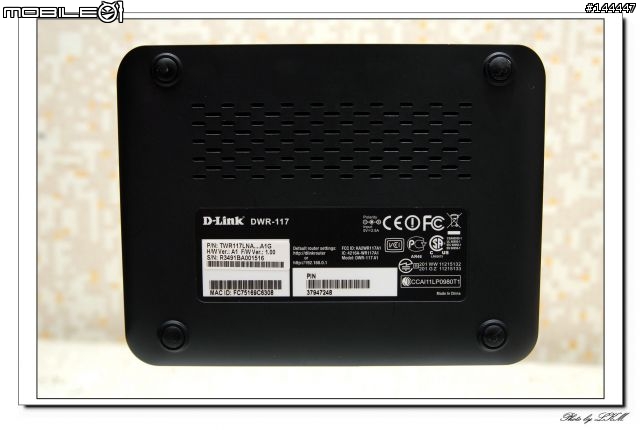

背面...
我家的 miiiCasa 小雲朵 D-Link DWR-117
散熱孔+銘牌

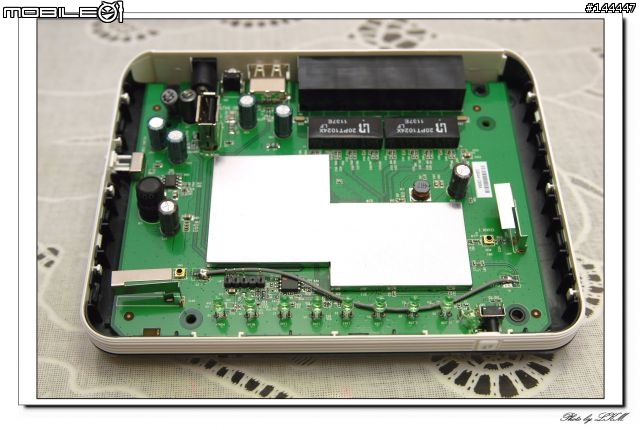

二部曲~脫光光...
我家的 miiiCasa 小雲朵 D-Link DWR-117
大部分的元件 都被保護在金屬殼內
電容都是電解電容,內有兩根天線

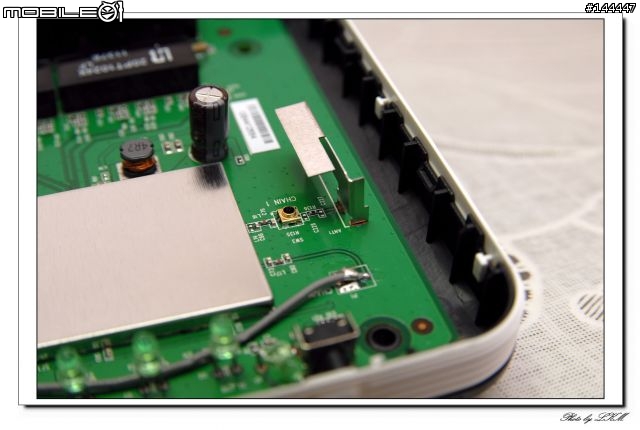

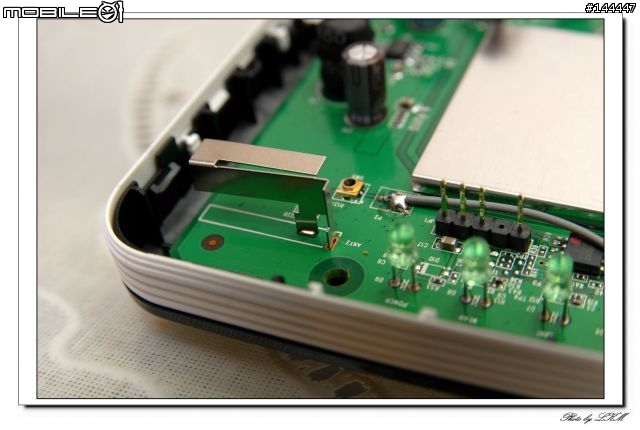

第一根天線
我家的 miiiCasa 小雲朵 D-Link DWR-117
似乎有留接頭,可以改接外接天線

第二根天線
我家的 miiiCasa 小雲朵 D-Link DWR-117
同樣也有外接接頭

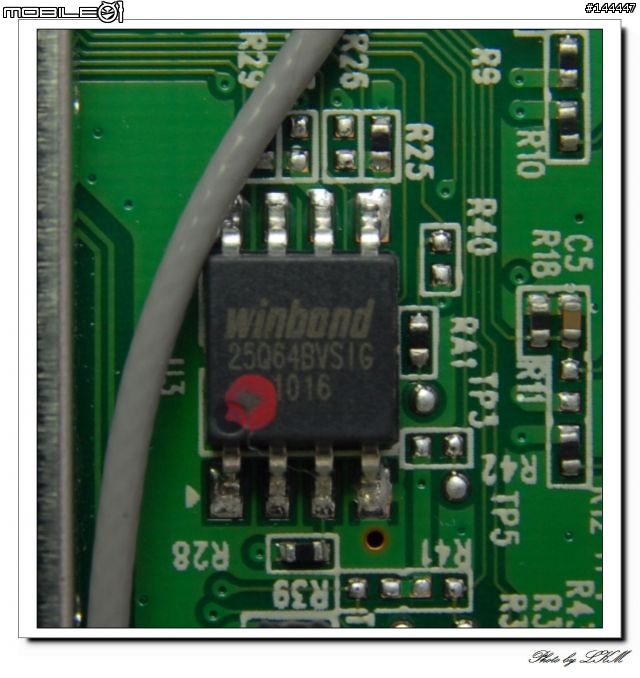

Winbond 25Q64BVSIG
我家的 miiiCasa 小雲朵 D-Link DWR-117
SPEC

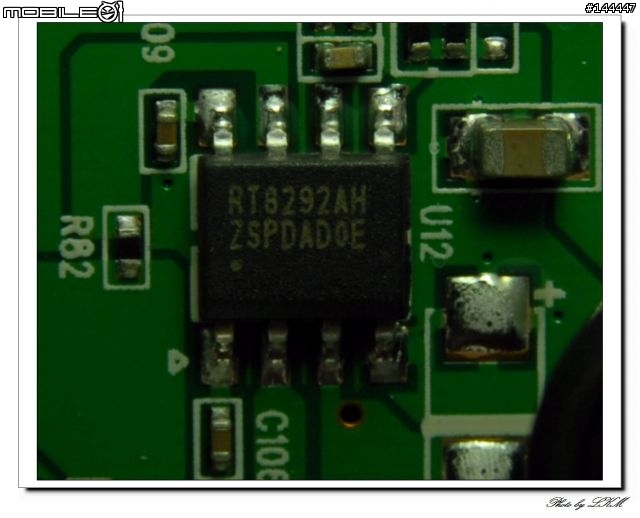

RichTek RT8292AH
我家的 miiiCasa 小雲朵 D-Link DWR-117
SPEC


三部曲~軟體設定與測試

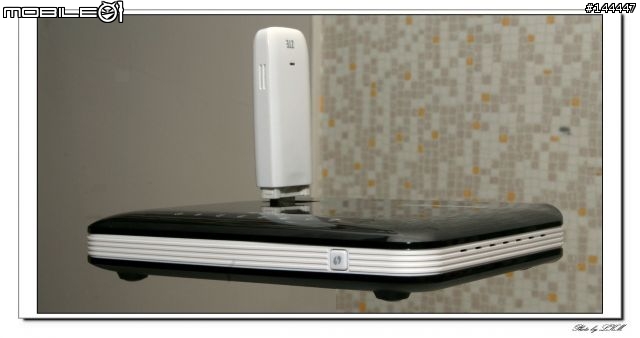

以下是我測試的環境
我家的 miiiCasa 小雲朵 D-Link DWR-117
D-LInk DWR-117 with ZTE MF626

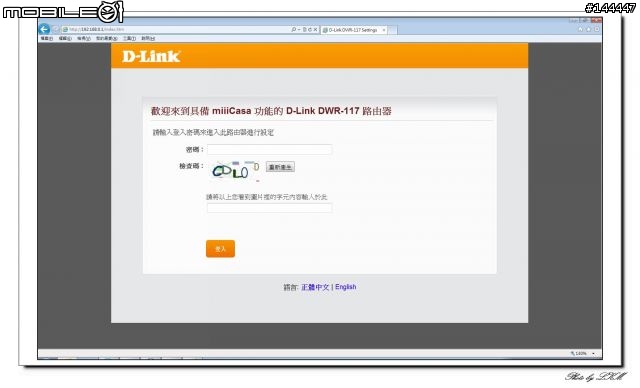

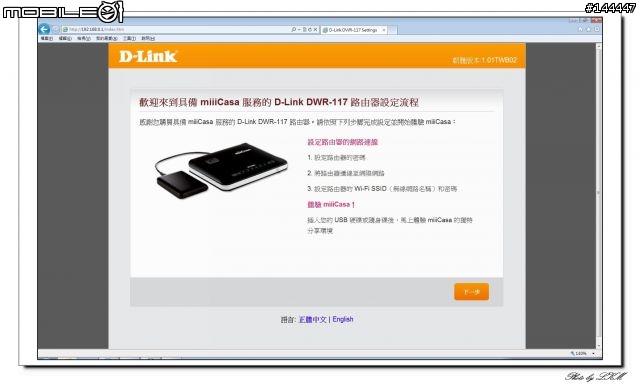

於瀏覽器輸入 192.168.0.1 開始設定 DWR-117
我家的 miiiCasa 小雲朵 D-Link DWR-117
按下一步繼續

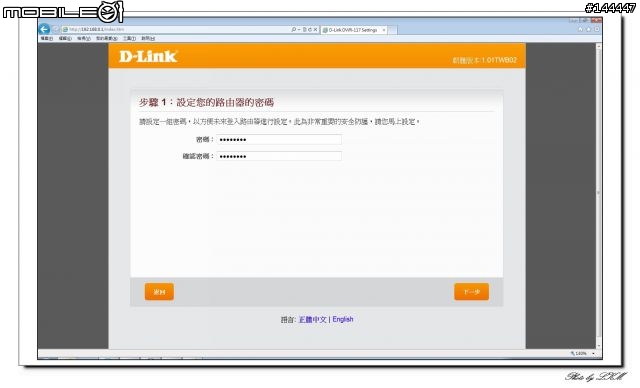

設定 DWR-117 的密碼
我家的 miiiCasa 小雲朵 D-Link DWR-117
設定完按下一步

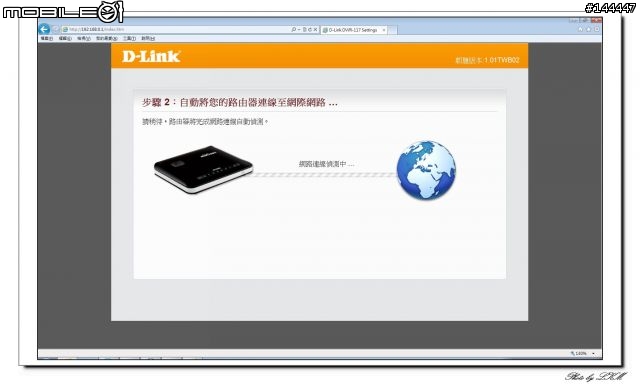

系統會測試連線
我家的 miiiCasa 小雲朵 D-Link DWR-117

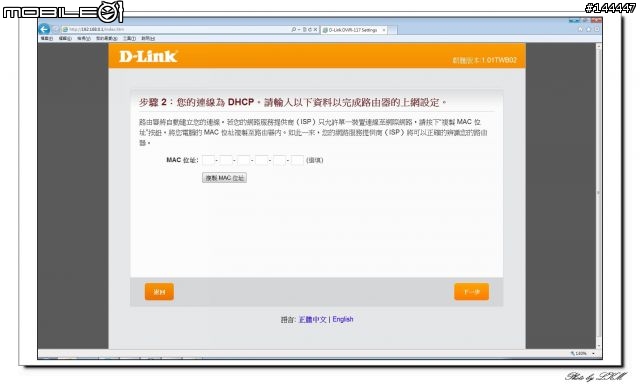

若你使用的是社區網路或是有鎖MAC只能單一電腦上網的
我家的 miiiCasa 小雲朵 D-Link DWR-117
請在這裡設定MAC為你的電腦網卡MAC

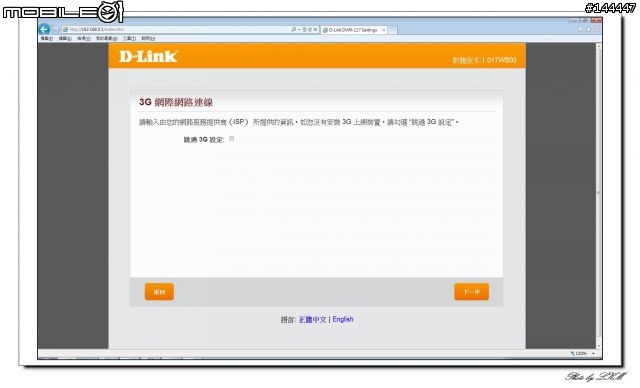

若無使用3G上網請勾選 "跳過3G設定"
我家的 miiiCasa 小雲朵 D-Link DWR-117

請輸入帳密繼續設定
我家的 miiiCasa 小雲朵 D-Link DWR-117

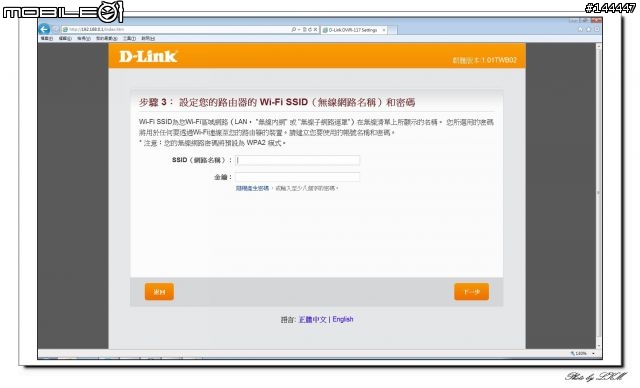

此處設定 SSID
我家的 miiiCasa 小雲朵 D-Link DWR-117
難怪開機後無線網路無法使用 原來預設是關閉

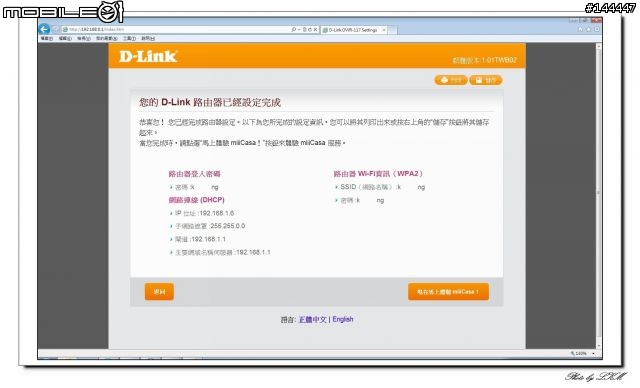

至此你已經完成設定
我家的 miiiCasa 小雲朵 D-Link DWR-117

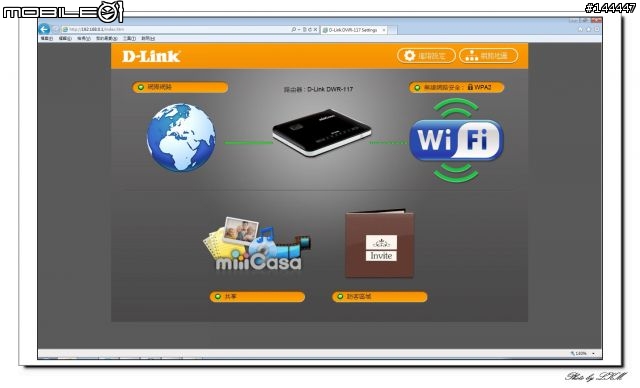

這是 DWR-117 的主畫面
我家的 miiiCasa 小雲朵 D-Link DWR-117
若要分享檔案要先設定 "共享"

請於上方畫面的 共享 進入設定
我家的 miiiCasa 小雲朵 D-Link DWR-117

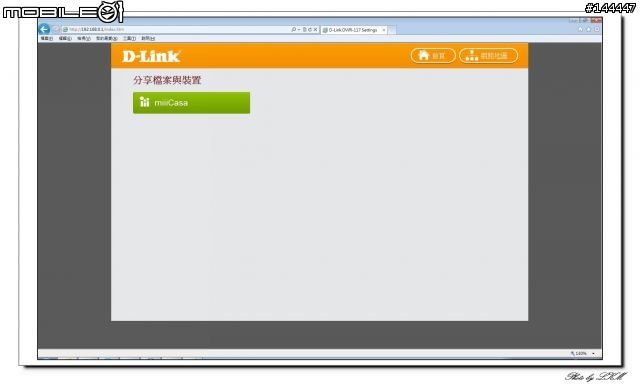

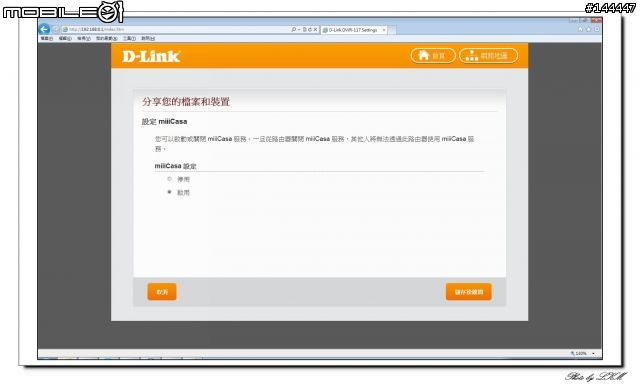

首先若要分享資料要將"分享檔案與裝置"啟用

要設定 啟用
我家的 miiiCasa 小雲朵 D-Link DWR-117

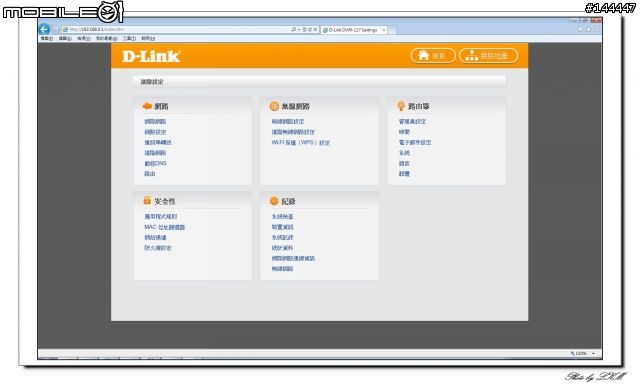

這是 DRW-117 的主設定畫面
我家的 miiiCasa 小雲朵 D-Link DWR-117
與一般AP設定差不多 因此略過此設定
若各位看官有相關問題 歡迎提出討論

接著設定 miiiCasa
我家的 miiiCasa 小雲朵 D-Link DWR-117
不論你分享檔案是多媒體或是資料都在此設定

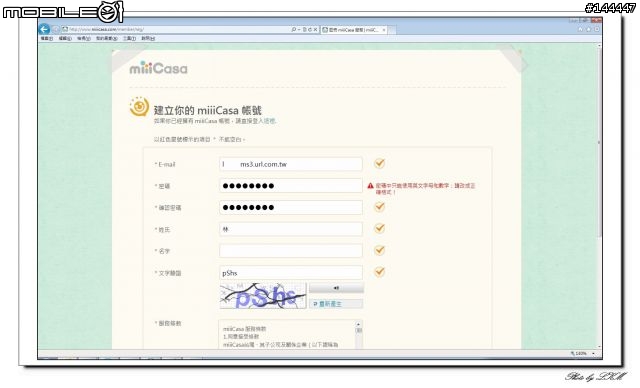

輸入你的 E-Mail 並設定密碼 還有姓名

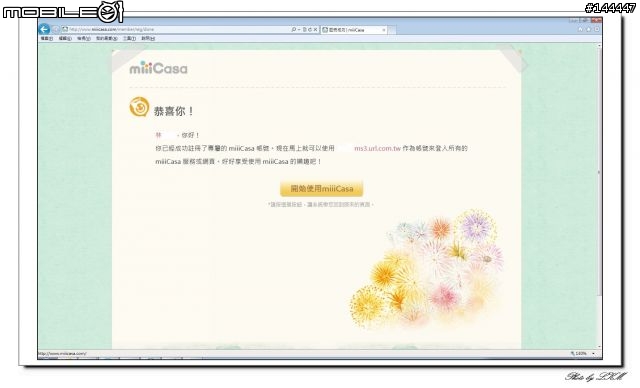

若無誤後就可以使用了
我家的 miiiCasa 小雲朵 D-Link DWR-117
PS:密碼我設定純英文不行一定要含英數 但是提示只說
"密碼中只能使用英文字母和數字" 難道我有誤會這意思?

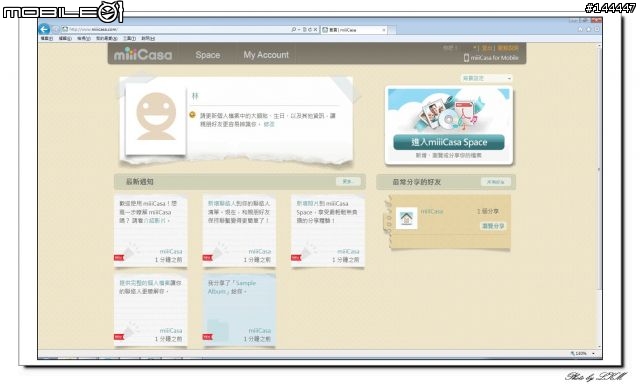

這是 miiiCasa 的分享設定畫面
我家的 miiiCasa 小雲朵 D-Link DWR-117

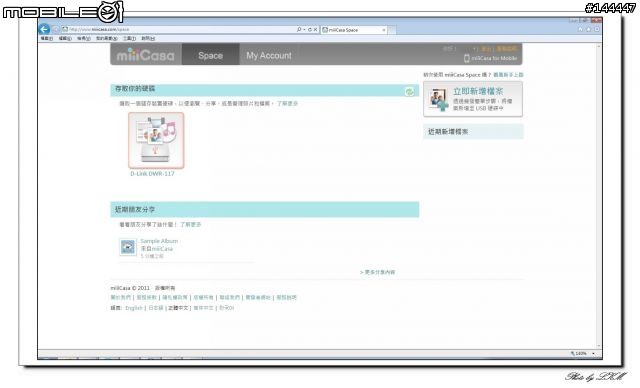

點選右上角的 進入 miiiCasa Space 開始分享檔案

請記得一定要經由 miiiCasa 的設備登入
我家的 miiiCasa 小雲朵 D-Link DWR-117
否則會找不到設備而無法設定

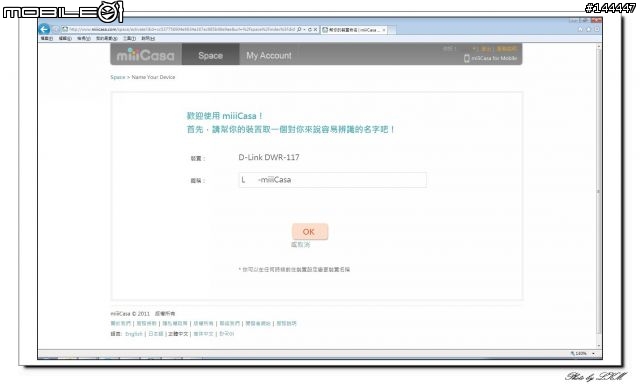

接下來請將你的設備取一個名字
我家的 miiiCasa 小雲朵 D-Link DWR-117

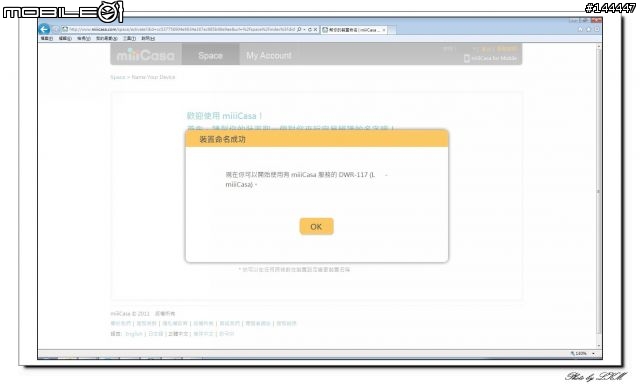

告知設定完成的畫面
我家的 miiiCasa 小雲朵 D-Link DWR-117

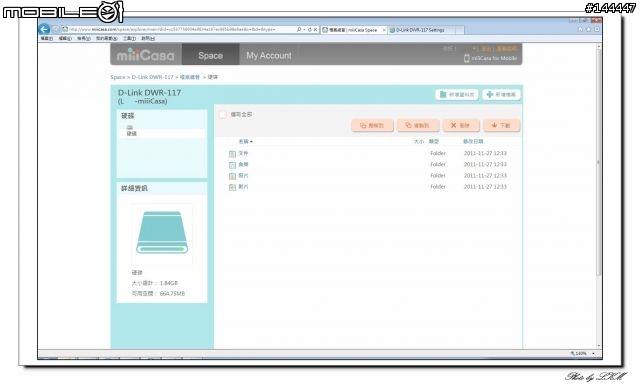

完成後你的硬碟會新增四個資料夾 文件 音樂 照片 影片
我家的 miiiCasa 小雲朵 D-Link DWR-117
若要分享的資料一定要放在這裡面

可以進去檔案總管內查看資料
我家的 miiiCasa 小雲朵 D-Link DWR-117

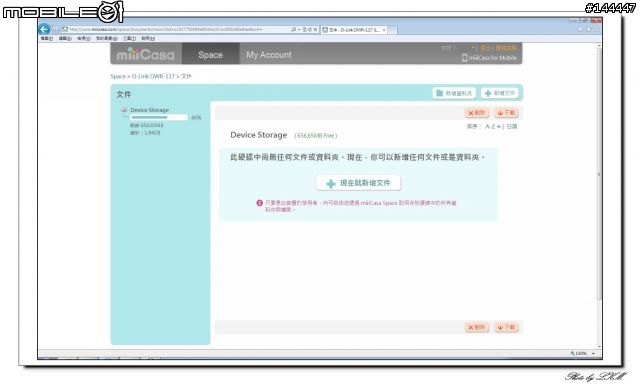

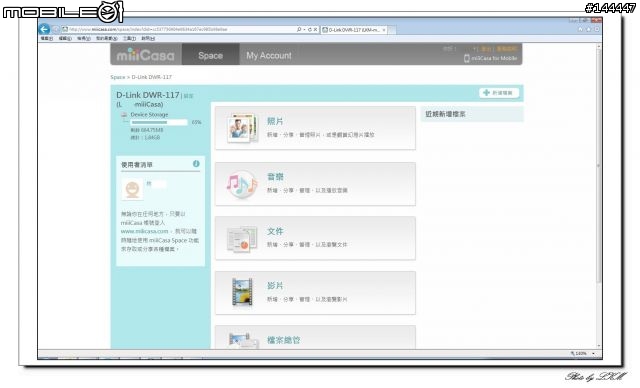

開始分享文件 請點選文件後開始設定分享
我家的 miiiCasa 小雲朵 D-Link DWR-117
再按 "現在就新增文件" 繼續

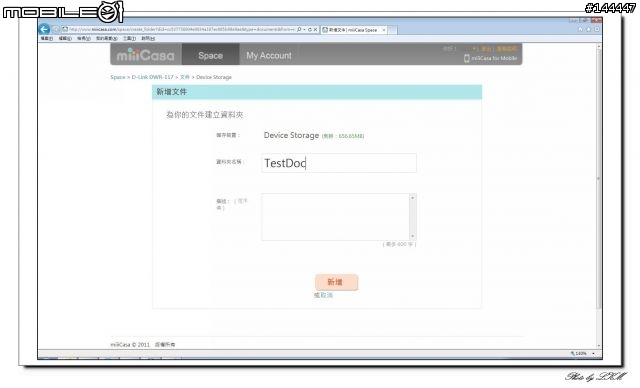

首先設定一個資料夾名稱
我家的 miiiCasa 小雲朵 D-Link DWR-117

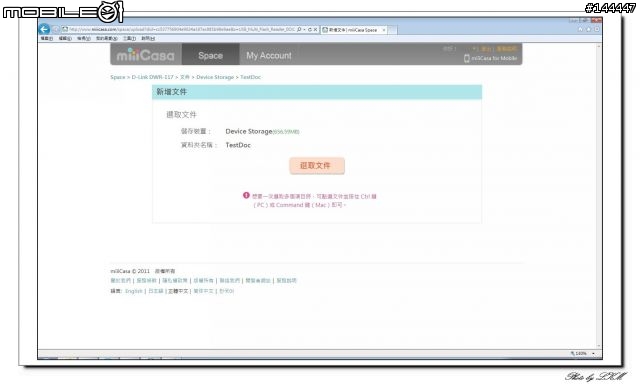

設定完成就可以 按選取文件 新增資料了
我家的 miiiCasa 小雲朵 D-Link DWR-117

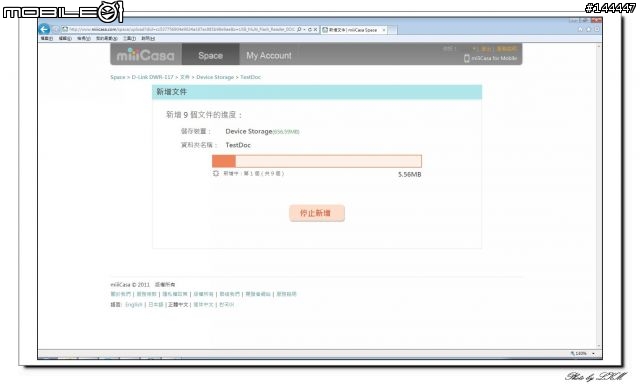

資料上傳中
我家的 miiiCasa 小雲朵 D-Link DWR-117

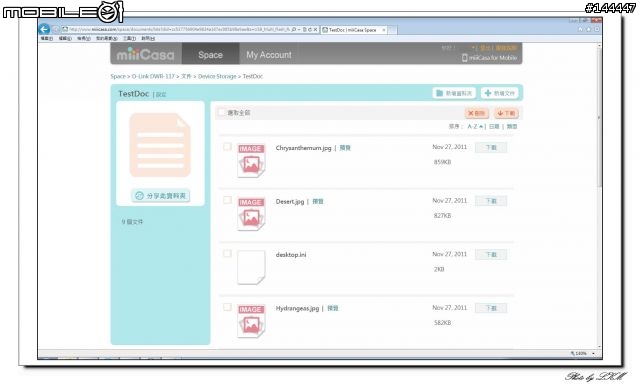

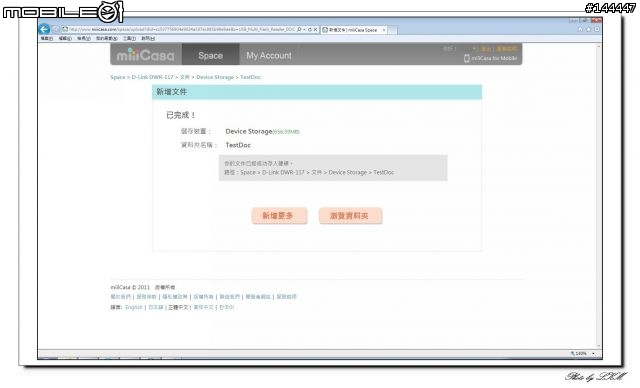

上傳完成
我家的 miiiCasa 小雲朵 D-Link DWR-117

若要查看資料可由 檔案總管內查看
我家的 miiiCasa 小雲朵 D-Link DWR-117

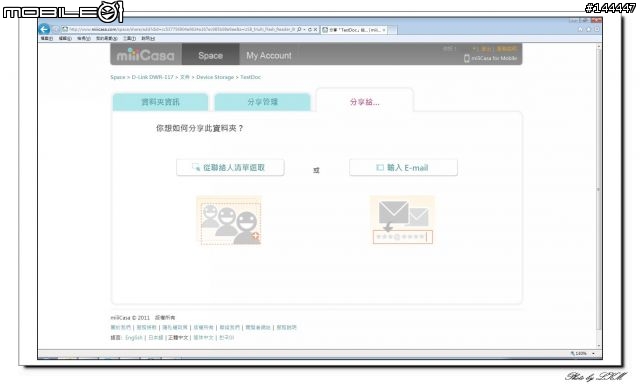

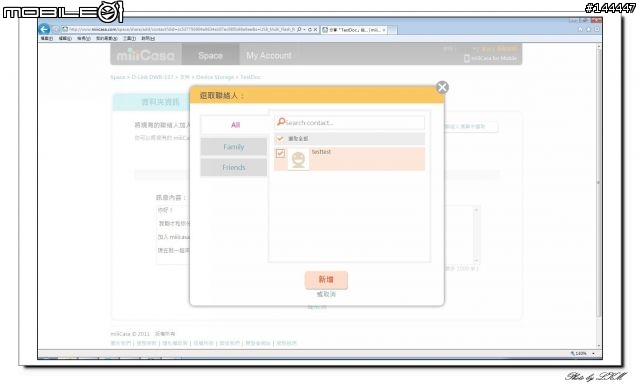

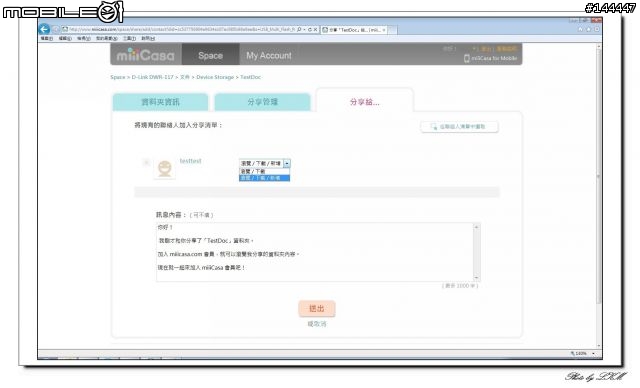

接著設定 你要分享資料給誰
你可以分享給你的聯絡人 或是 寄信給你想要分享的對象
我家的 miiiCasa 小雲朵 D-Link DWR-117

但是他最後還是需要加入 miiiCasa 才可以看到你所分享的資料
我家的 miiiCasa 小雲朵 D-Link DWR-117

你要分享的對象可以是否可以上傳資料給你
我家的 miiiCasa 小雲朵 D-Link DWR-117

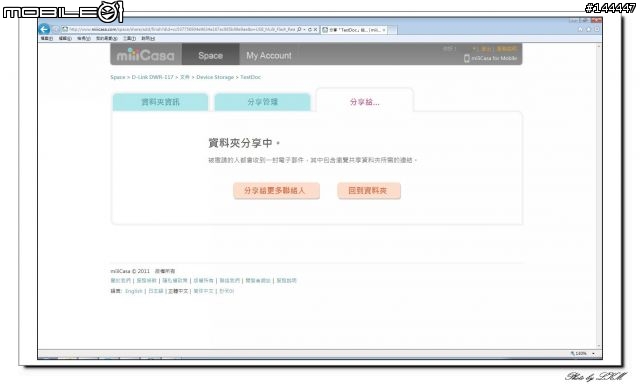

設定完成 資料夾分享中
我家的 miiiCasa 小雲朵 D-Link DWR-117


接著測試看看 欲分享的對象有沒有看到資料

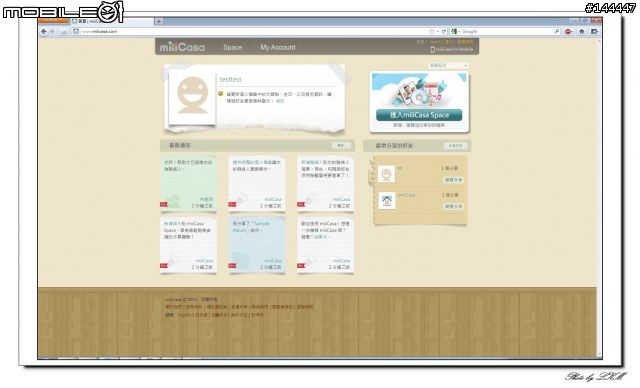

登入測試帳號後可以發現有人已經分享資料
我家的 miiiCasa 小雲朵 D-Link DWR-117

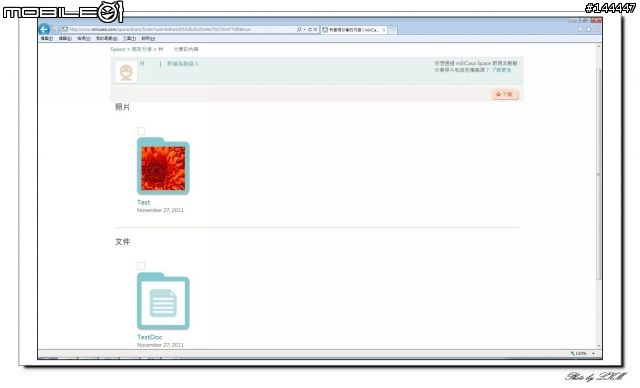

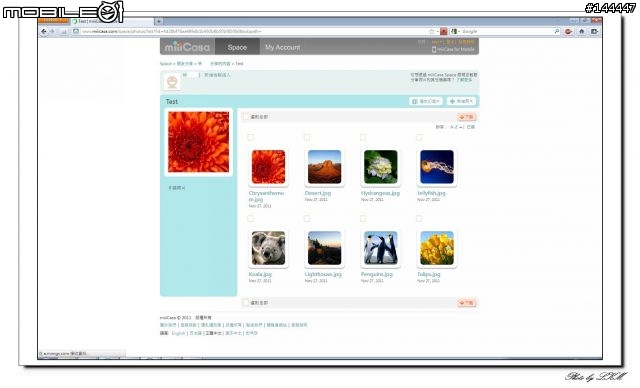

進去後可以看到別人所分享的資料
我家的 miiiCasa 小雲朵 D-Link DWR-117

當然不同的資料夾內會有不同的分享資料
我家的 miiiCasa 小雲朵 D-Link DWR-117


最終章 來談談優點與缺點
缺點有...
1. 我查不到相容性的測試報告 因此不知道那些3G網卡有支援
不過還好我手上的 ZTE 可以正常使用
2. 外盒寫韌體是 1.00 結果開機是 1.01
3. 硬碟接在 DWR-117 後面時,無法在內部網路存取(網芳,NAS或FTP)且無法在 DWR-117 內設定
只能繞一圈去到 miiiCasa 網站存取
4. 為什會有飛線阿?? 拆開後一整個超級突兀 XD (還是沒想到有人會拆?)

優點有...
1. 忘記帶的檔案隨時可以上網抓回來
2. 可以分享檔案給大家且還不用告知IP避免被駭客入侵 ( 被害妄想症嗎XD )
3. ADSL斷線時候可以自動切換到3G上網

若有其他測試我會繼續補上

如有問題也歡迎提出

謝謝各位
=================================================================================
參加miiiCasa試用活動心得分享
同意將試用文章圖文提供雲永科技自由使用
2011-11-27 22:15 發佈
感覺 miiicasa 是要走 popoplug 類似的服務。以後會不會在其他家 NAS 出現呢?

拭目以待
你好
請教一下D-Link DWR-117
他支援的外接USB是否只有FAT32的格式嗎?
請問這個產品可以每個人用自己帳號密碼(是我們要給他們還是他們自己設定),進去我們指定資料夾下載或上傳檔案嗎?每個人只能去我們指定的,不能看到我們分享給別人的,有類似這種功能嗎?
可以設定多少資料夾呢?

謝謝大大辛苦寫文章...
T大

支援 FAT32 / EXT2 / EXT3


D大

每個人自己申請自己的帳號
也自己設定自己的帳密
且分享的時候可以選擇你要分享給誰
所以 理論上 不在你分享內的人是看不到你的資料


希望以上資料對兩位有所幫助

謝謝
謝謝大大告知啦...

不過我很好奇都沒有限制人數嗎?或者很多上線下載時速度怎樣?因為我們學校學生超過500人以上,如果不錯用,以後叫系辦買來給同學用...
D大...

別人的下載 取決你的上傳

你覺得你需要多大的水管來應付


i1537 wrote:
4. 為什會有飛線阿?? 拆開後一整個超級突兀 XD (還是沒想到有人會拆?)(恕刪)


那條算是內部天線的接線,可能跟內建天線的位置有關連。

嗯... 大多都是說跳線...
i1537 wrote:
硬碟接在 DWR-117 後面時,無法在內部網路存取(網芳,NAS或FTP)且無法在 DWR-117 內設定
只能繞一圈去到 miiiCasa 網站存取 ...(恕刪)


沒錯,資料無法直接由區網傳入,曾試著將它送的U碟接電腦傳入,結果當然不行,它會當給你看(多產生第一個外接媒體)

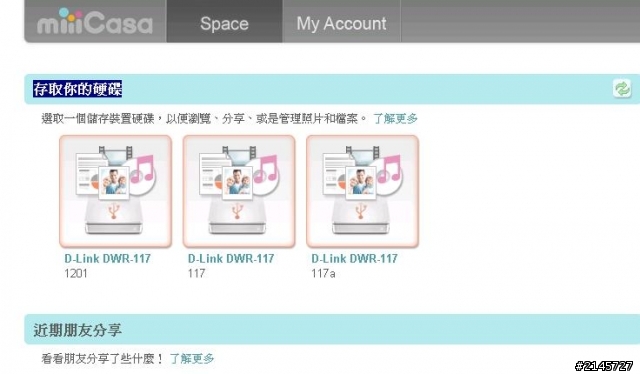

因為我已當了多次,目前"space"內的"存取你的硬碟"已累積三個圖示(表示你有三個外接媒體)(開玩笑,當然不可能),每次點要記得那個是正確的,正不知何清除中..

My Account - 裝置 - (點選你要刪的裝置) - (按右下角)停用這部裝置

分享給朋友,一定要透過e-mail,像我這種常當機的人,結果別人收到的邀請函,因為你的磁碟變了(它一直在這裏,沒變),就不能連進來了

最後解釋當機原委,2011.11.30我拔線(沒有開關),隔早2011.12.01再插電線,慘事發生,無線、有線、miiicasa全沒有作用,目前解決方案是reset加備份config.bin檔。

目前另一個困擾是,不知如何設定”遠方傳回”的權限在那裏設定。

發發牢騷,因為問dlink也不知如何回答你(要問另外一個單位),目前找不到miiicasa的詢問方式。


Email us!

miiiCasa 線上服務時間為: AM9-PM5.


pceyes wrote:
沒錯,資料無法直接由區網傳入,曾試著將它送的U碟接電腦傳入,結果當然不行,它會當給你看...(恕刪)


他的設計應該只適合完全由 miiicasa 來使用這個硬碟。如果放在 pc 亂搞,可能會有 bugs 。

不過也算是他的天生弱點,miiicasa 很難完全控制他的儲存空間。
