Port Multiplier wiki

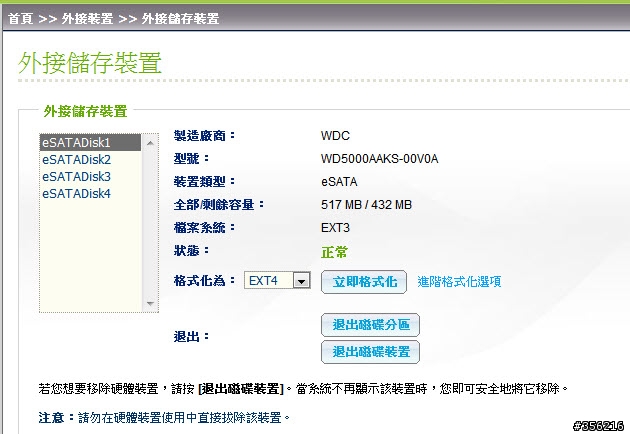

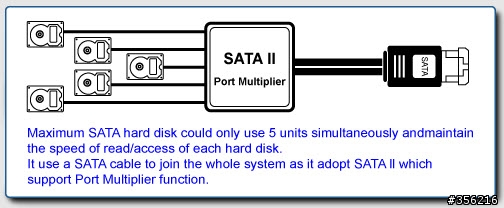

簡單的說, 以前一個 SATA Port 只能接一台 device, 而透過 Port Multiplier 技術, 一個 SATA port 透過單一 Cable 可以連接高達 15 台 device, 這也是網友在 PM 裡面詢問當接上一台 4Bay eSATA 外接盒時, 在 NAS 上是否可以看到四台單獨的 SATA 硬碟.
看來要能夠支援 Port Multiplier, 在 host 端以及外接盒兩端都要支援此功能才行.
為何 Synology 只有特定機種支援 DX510 擴充盒?
記得之前也詢問過 Synology 客服, 手上使用的 DS411+II 算起來價位比 DS71X+ 高, 為何 DS71X+ 可以串接 DX510 eSATA 擴充盒? 日後 DS411+II 是否有可能支援此功能? 客服僅回覆並無此計劃, 現在想想, 難不成是 DS410+II eSATA 不支援 Port Multiplier? 這樣即使一個多 bay 的 eSATA 外接盒和 DS411+ 串接, 也僅是看到一個總容量的外接硬碟? 這有待網友經驗分享.
QNap 呢?
QNap NAS 是否支援 Port Multiplier? 確實這方面的資訊也不多, 原廠有提供外接盒相容列表, 但這些外接盒支援的模式為何並未說明.
QNap 外接盒相容列表
而在 QNap forum 有些網友的分享, 參考這裡
(節錄)
QNAP 2bay and above NAS models can support Port Multimplier since firmware v3.3
we have tested the following RAID boxes and will update the website's compatibility list.
1. WD My Book Studio II 2.0TB (Oxford OXUF934DSB) - RAID0/1
2. RAIDON GR5630-4S-WBS2 (Oxford 936QSE) - RAID5
3. Lian Li EX-50 (Silicon Image SIL3132) - RAID0/1/3/5/10/JBOD
4. AMS Venus T5J DS-2350
總結
這類的外接盒, 即使支援 Port Multiplier, 真的接上 QNap or Synology NAS, 是否能夠以 NAS 內建的功能建立 RAID? (即並非視為單顆硬碟), 其實小弟也不曉得, 而網友不直接購買原廠擴充盒最主要的原因, 即是原廠的價位可能是一般 3rd party 廠商的 2~3 倍以上, 如果原廠的價位可以更親民, 或許網友就不用這麼傷腦筋了, 希望能有更多的網友分享使用上的經驗.
其他資源
Probox 4Bay 外接盒 網友詢問的是此款, 以 NT$4,000 以下又支援 Port Multiplier, 確實很吸引人, 是否有人成功和 DS710+ 串接呢?
Synology DS710 搭配 DX510
ICY 硬碟外接盒 (網頁上註明支援 Port Multiplier, 且調整為 JBOD 模式時, 在 host 端才會看到多顆硬碟)
聯立 EX-50 外接盒開箱
Synology DX213/DX513 ESATA 擴充外接盒
Synology DX510 拆機 (採用 Silicon Image Sil3726 port multiplier chip. Sil3726為一對五SATA控制器)
SATA Hardware features (SATA 控制晶片是否支援 PM?)
