造型，跟我自用的有不小的差距，好奇跟他借個外接盒來玩。根據外
接盒型號，查了一下海外官網的相關資訊，仔細瞧瞧後，是WERO另一
款Thunderbolt 5外接盒沿伸產品。
官網資料顯示它是款雙向供電及具有DRP的雙模Thunderbolt 5外接盒。
與之前WERO Thunderbolt 5雙模外接盒不同的是，同樣採用雙主控晶片
的設計架構。這回它的USB傳輸率僅支援到USB3.2 Gen2 10Gbs，

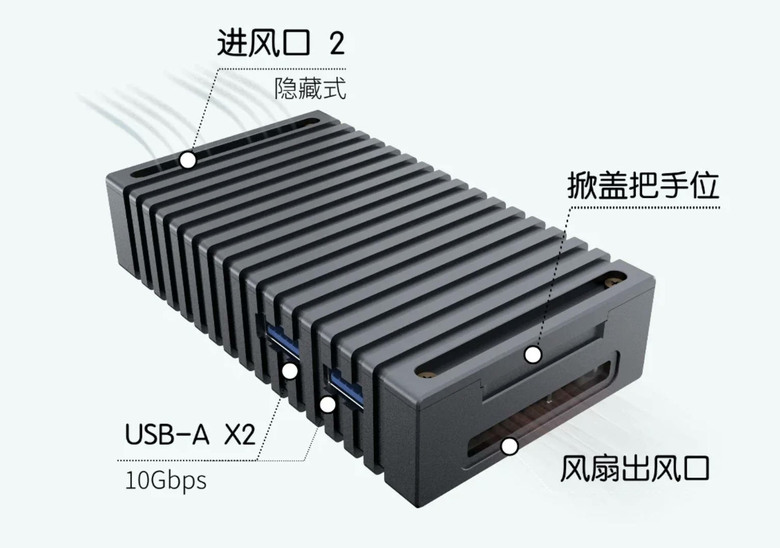

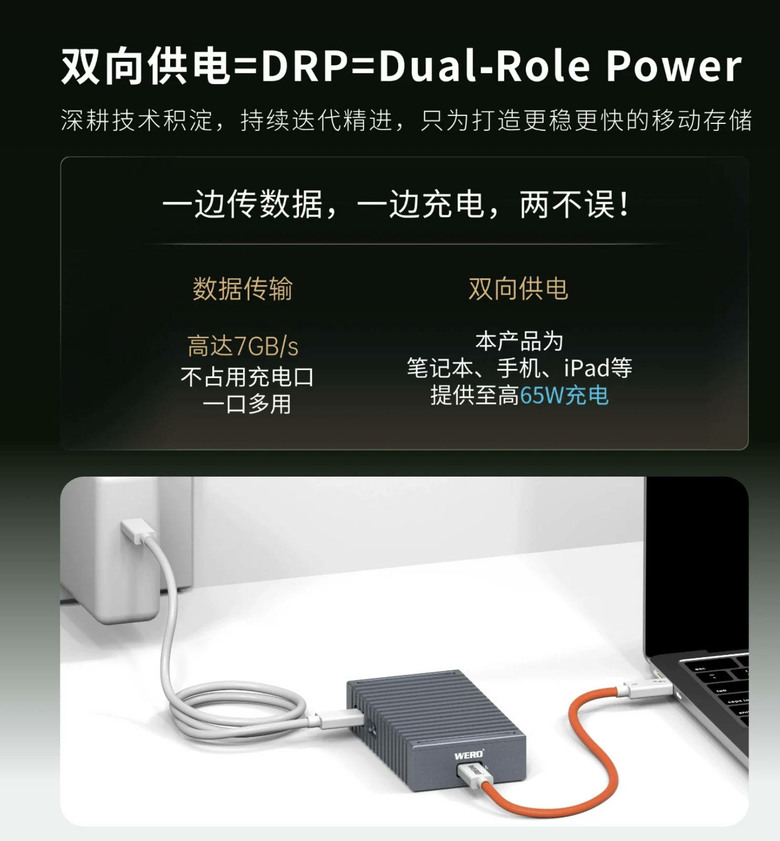

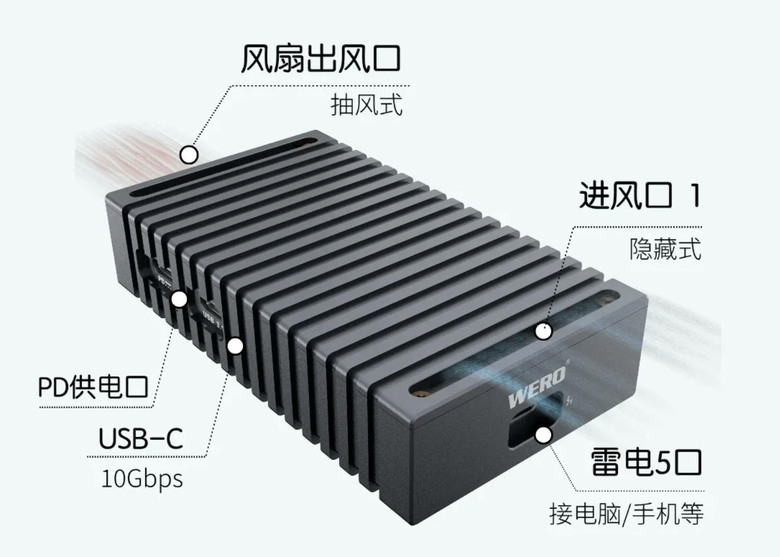

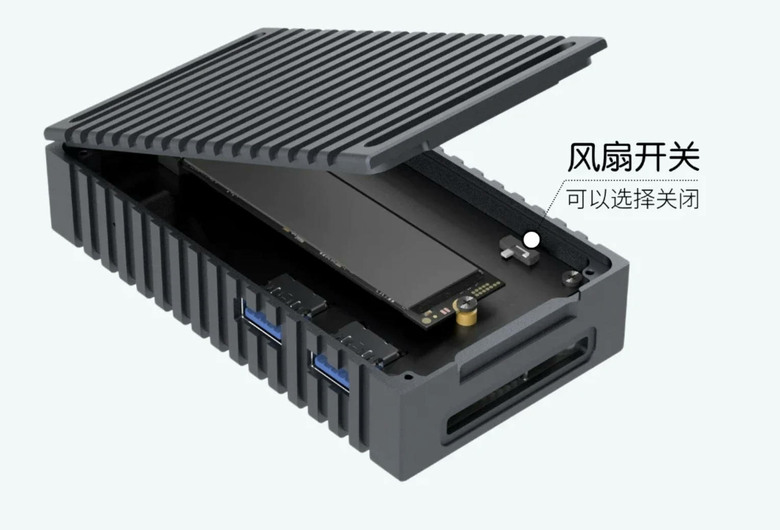

官方提供的外接盒造型與功能示意圖。

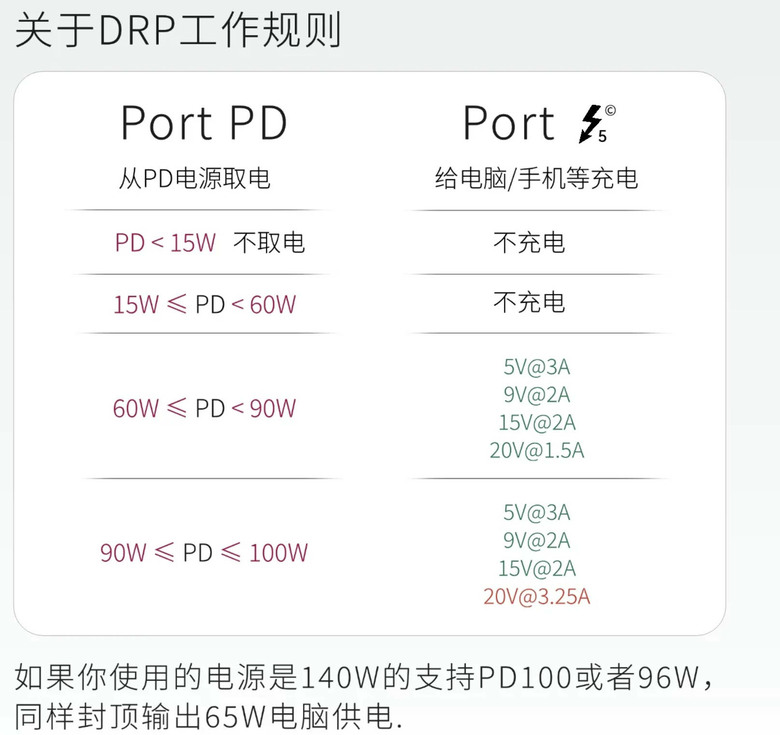

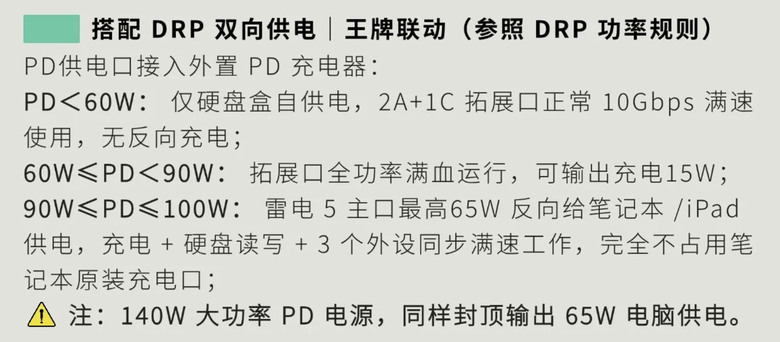

官網對DRP的相關限制提供說明。

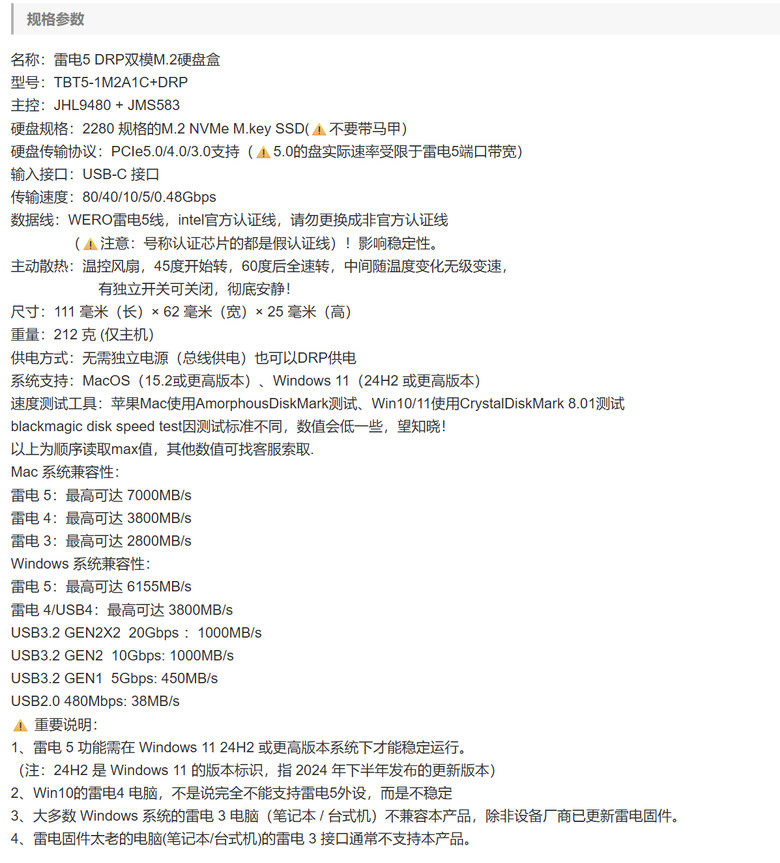

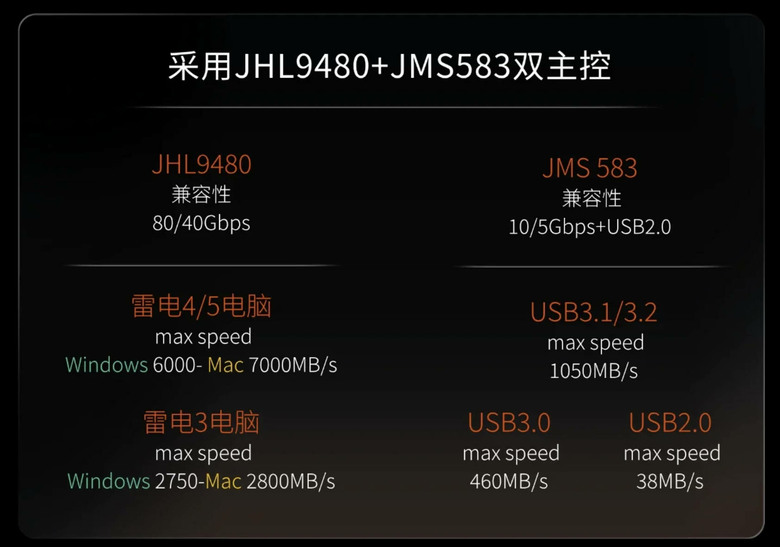

官網對外接盒規格敘述如下：

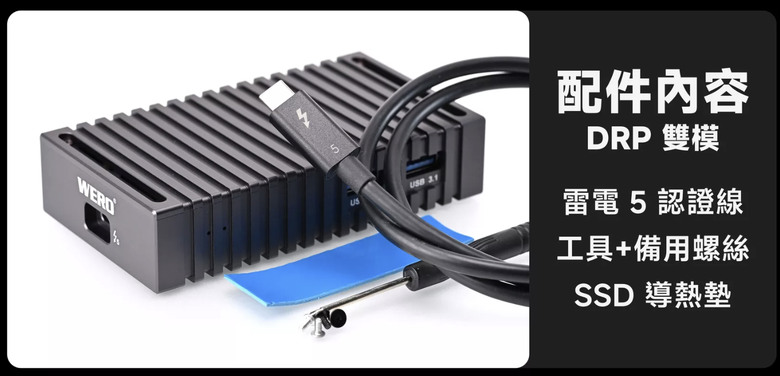

這是借玩品，看不到原廠配件，查了一下，原廠提供的配件還蠻豐富的。
以下利用手機簡單拍照，若有模糊傷眼處，敬請見諒。
外接盒採鋁合金材質，CNC切割，15道溝槽設計讓人有點像鰭片散熱，
頗具軍規風設計，是WERO的Thunderbolt 5外接盒設計的一大變革。

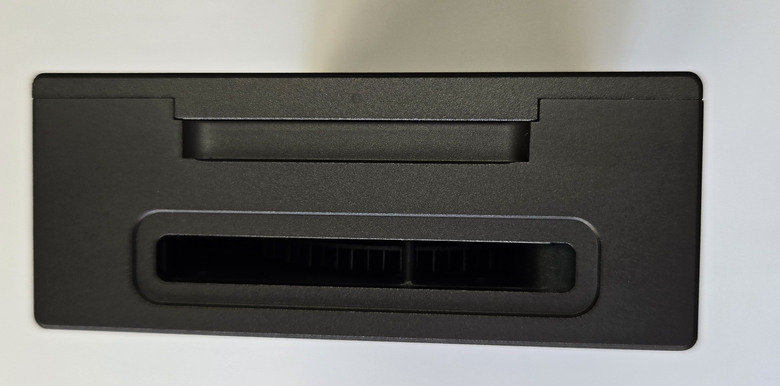

前方面板示意，除了散熱孔，什麼都沒標示。。。。蠻特別的。

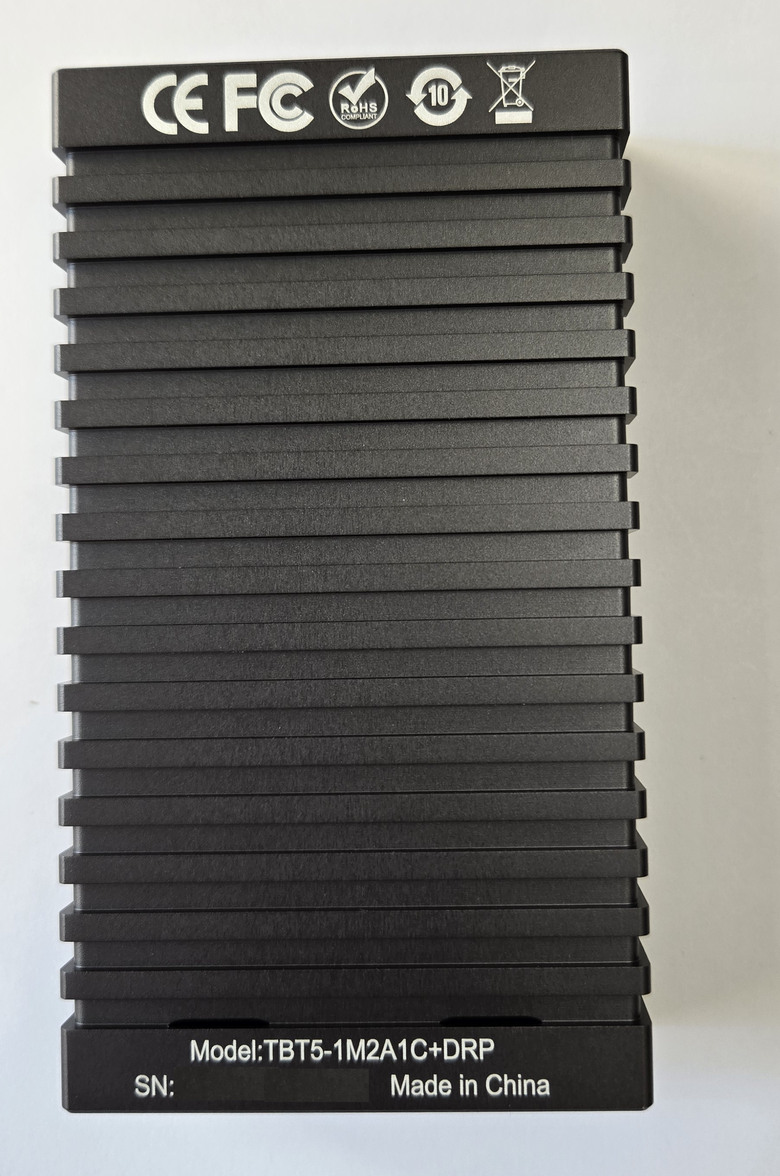

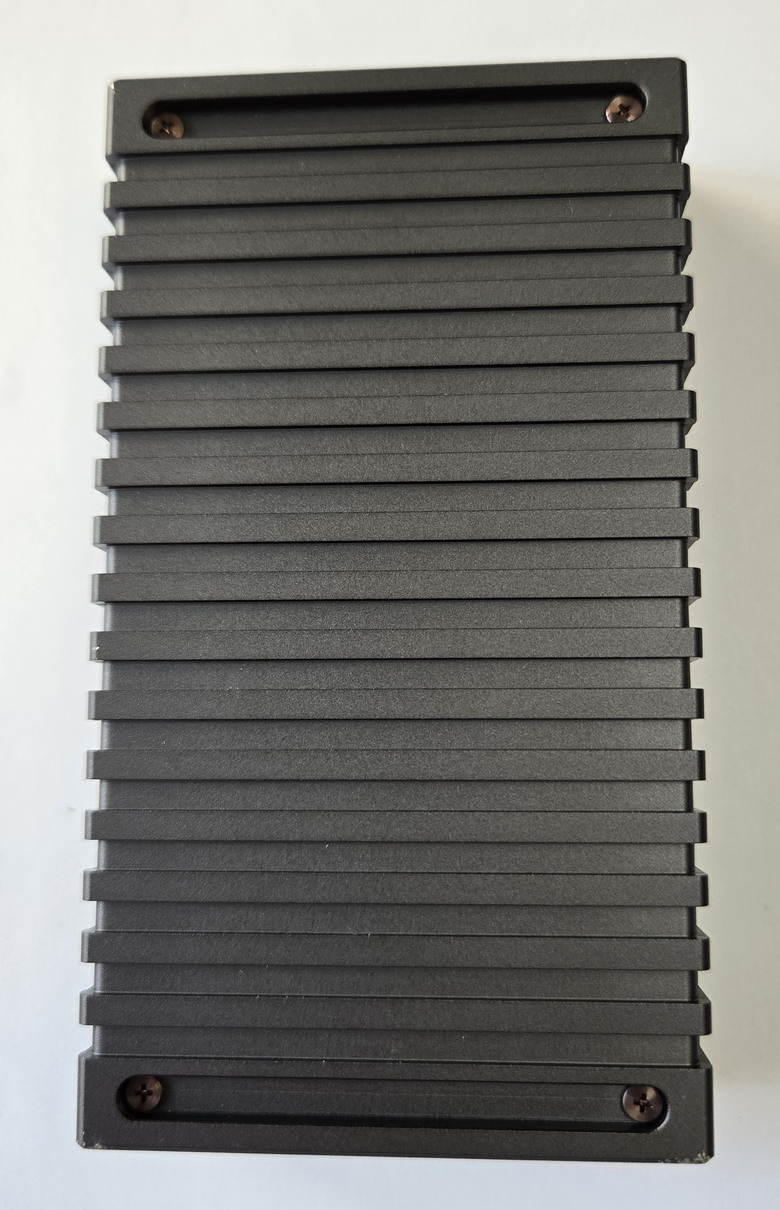

外接盒底部仍採溝槽設計，但沒黏上止滑墊。除了印上相關合規檢
測符號、產品序號及大陸製，產品型號有夠長，為TBT5-1M2A1C+DRP，
大概是把所有接頭的型號都列示出。

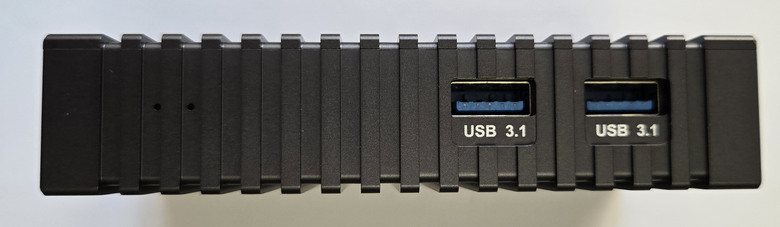

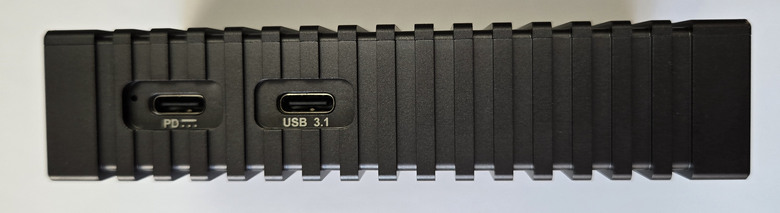

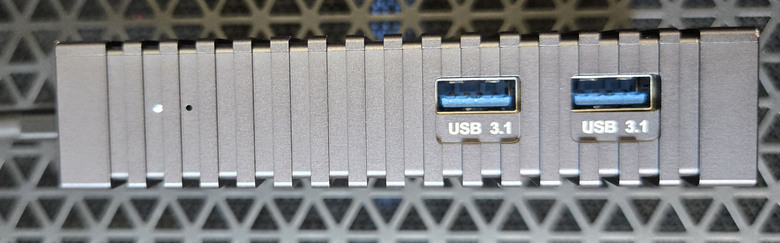

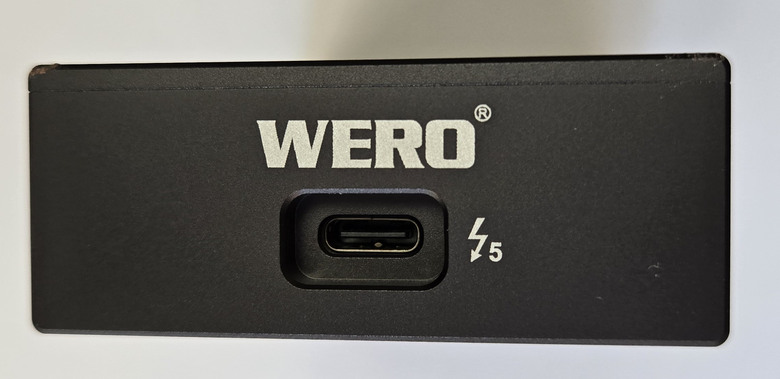

外接盒側標一側為PD in及USB 3.1 Type C接頭，另一側除燈號指示，
亦提供兩組USB 3.1 Type A接頭。
TB5線材接頭處標示Thunderbolt 5規格，公司品牌LOGO清晰印於此處。

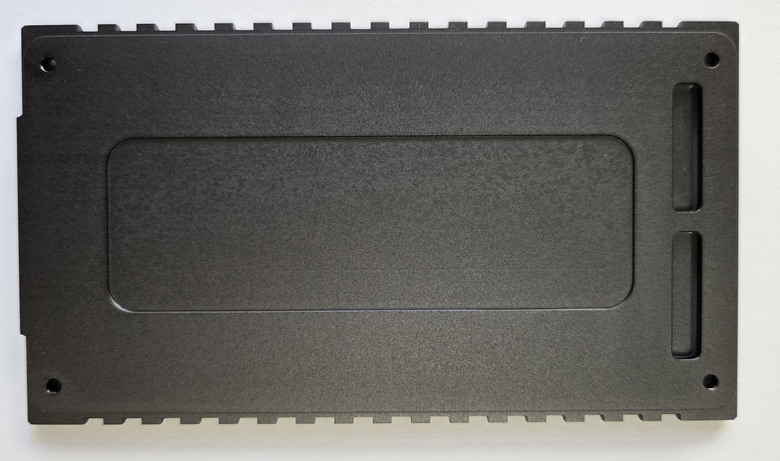

卸下上蓋的四角的螺絲，固定背蓋同樣採鋁合金材質，SSD導熱墊的黏
貼處也以CNC切割標示。

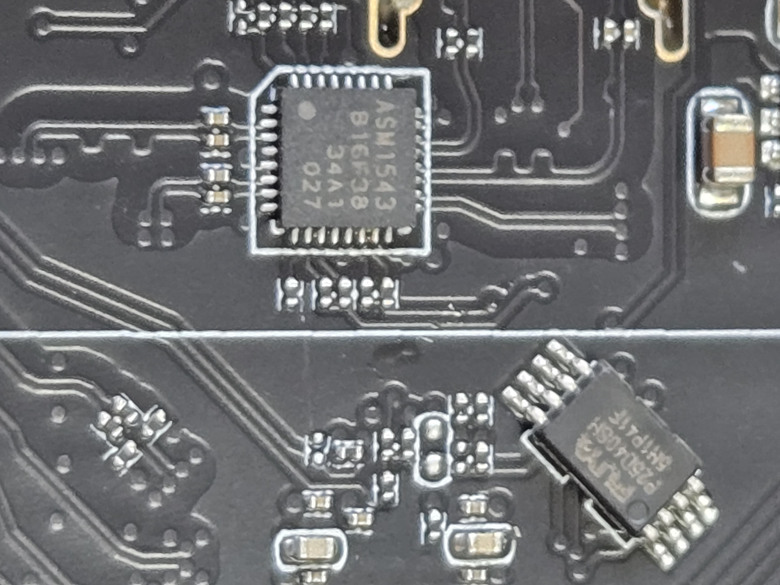

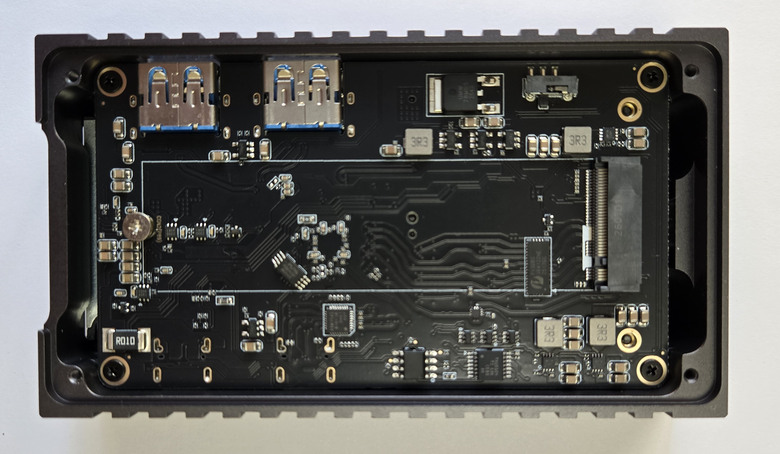

移開上蓋，可以看到NVMe SSD固定處，採螺絲固定方式。除了看到兩組

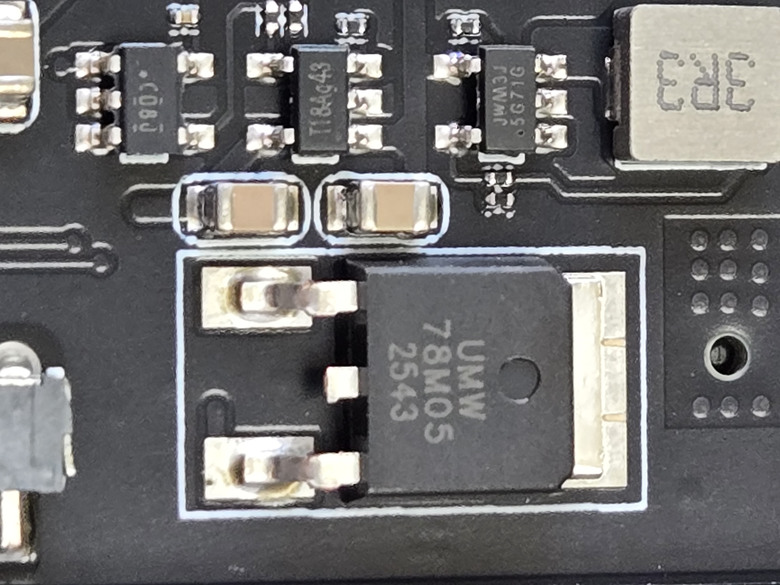

Type A接腳處，主要IC元件包括asmedia(祥碩) ASM1543晶片、友台半導
體生產的UMW 78M05正向固定輸出線性電壓穩壓器（LDO）。

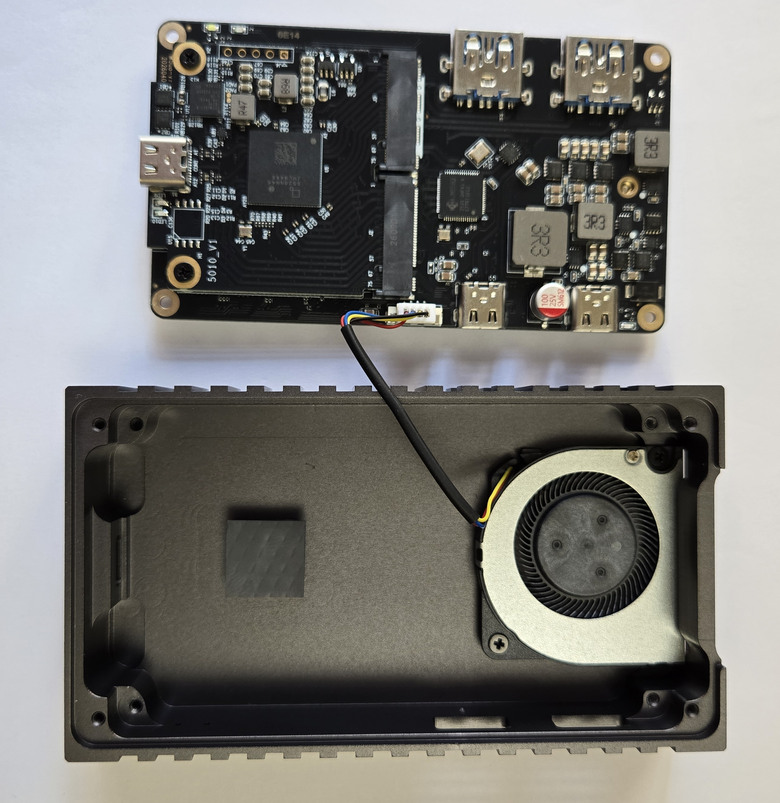

移開四角螺絲，散熱風扇藏於此，此外，與JHL9480對應處也黏附了導熱
墊，PCB的另一面，滿布各式IC元件及IO接腳。

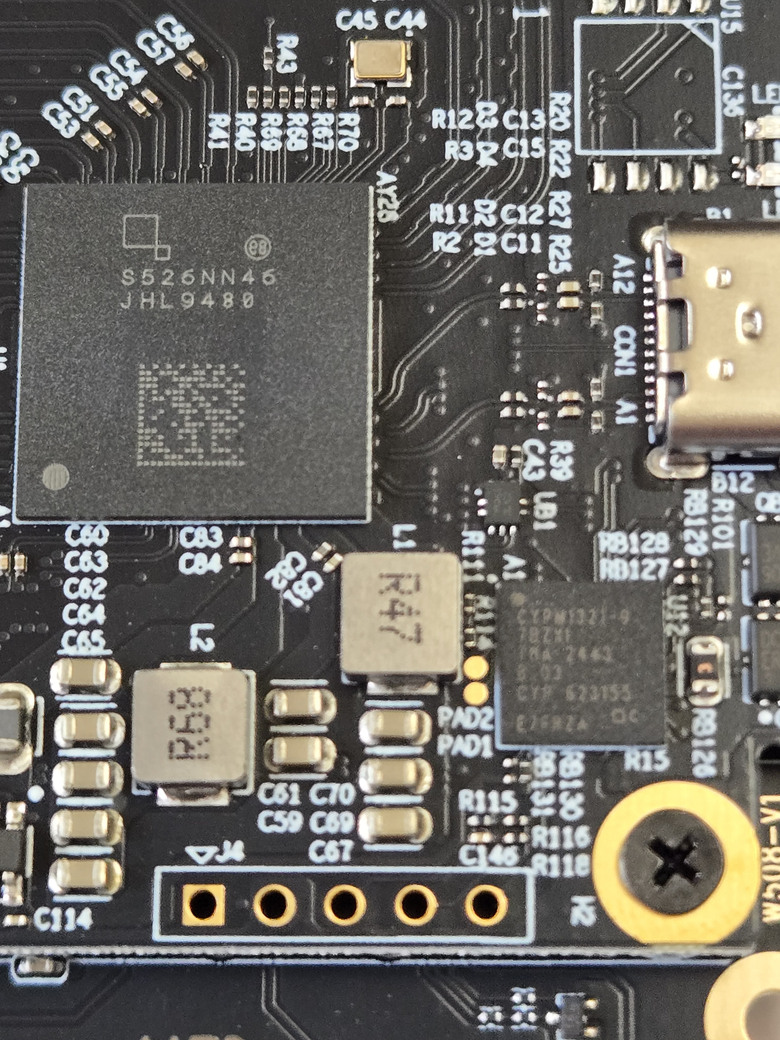

PCB板上的JHL9480晶片，沒法直觀看出是B1或B2步進？但根據官方提供的
相關資訊或規格，推論應該是JHL9480 B2步進，提高了搭配PCIe 5.0x4
SSD的相容性。

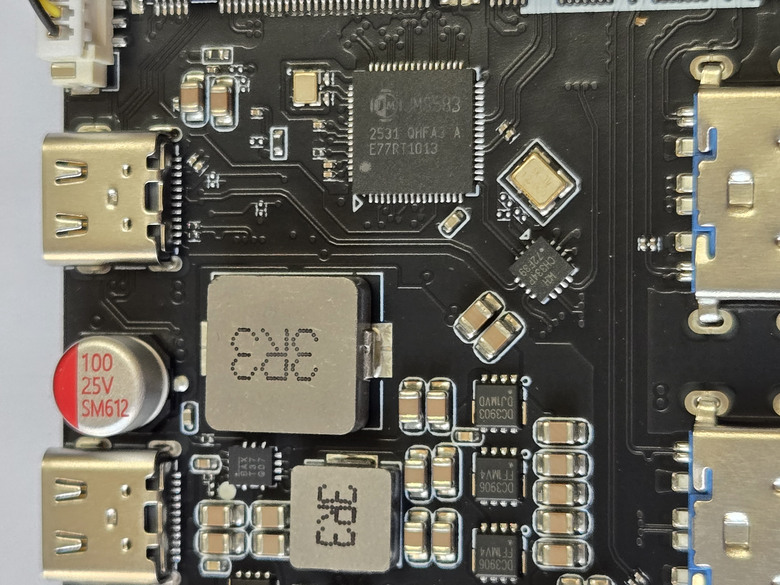

另一側搭載的是JMicron JMS583 USB 3.2 Gen2 10Gbs晶片。
若處於Thunderbolt 4/5的傳輸模式，上機通電後指示燈號顯示為白燈。

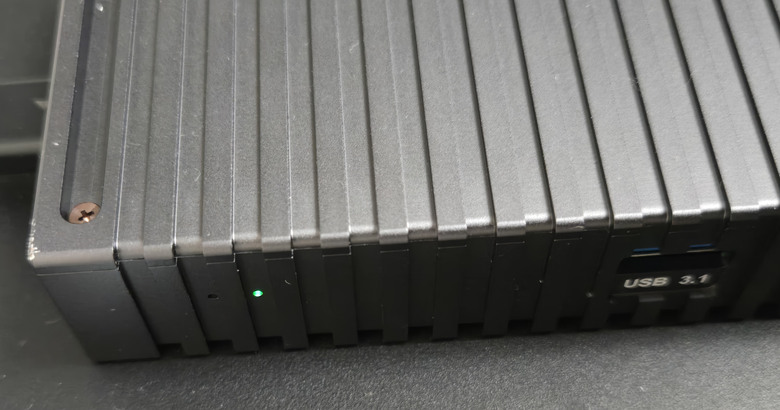

若處於USB 3.2 Gen2的傳輸模式，上機通電後指示燈號顯示為綠燈。

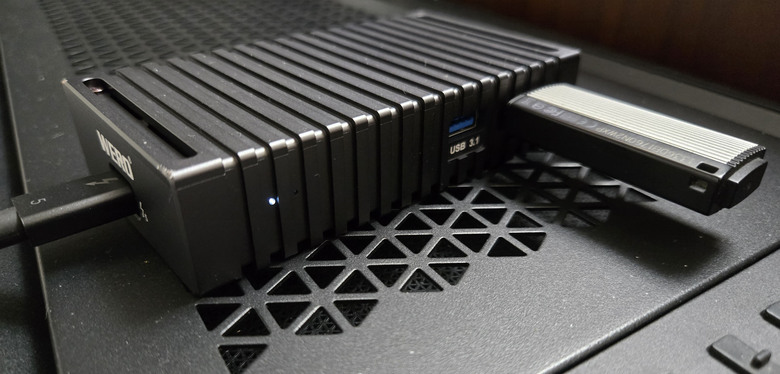

利用側邊的USB 3.1 Type A 接上隨身碟，指示燈號維持在白燈，隨身碟
的讀寫燈反而沒亮起。

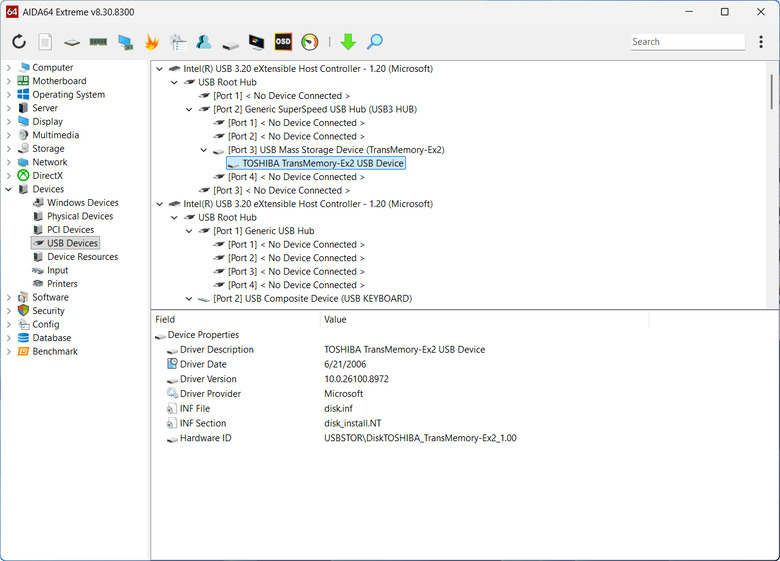

透過AIDA64的週邊管理，確認隨身碟有接上。

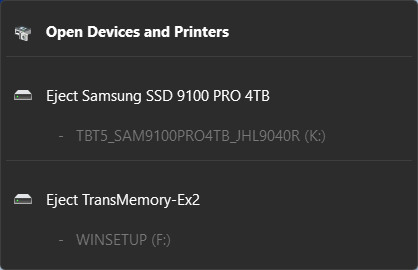

按下工作列的USB PnP移除，也確定可抓到隨身碟，可進行USB裝置移除。
開箱結束，上機去。
測試環境簡述:
M/B: ASUS ROG MAXIMUS Z890 HERO BIOS 3202
CPU: Intel Core Ultra 7 270K
RAM: G.Skill DDR5-8000 Trident Z5 Royal 24GBx2
OS SSD: Samsung 9100 PRO 4TB
TB5測試SSD: Samsung 9100 PRO 4TB
Thunderbolt 5 SSD外接盒: WERO TBT5-1M2A1C+DRP
TB4主控: Intel Z890 Native TB4 (JHL9040R)
TB5主控: Intel JHL9580 (ASUS ThunderboltEX 5)
USB3.2 Gen2x2主控: Intel Z890 Native
USB/TB4/TB5線材: OWC USB-C Thunderbolt 5 / 1.0M長
Case: Corsair Airflow 7000D
OS: Windows 11 Enterprise 25H2 64-bit
Driver: Windows Default NVMe/UASP Driver
以下測試數據分別列示搭配Gen5x4 SSD在TB5、Z890 TB4 Native及USB 3.2
Gen2環境，原則上以TB5環境為主，有些夾雜著TB4及USB 3.2 Gen2數據。

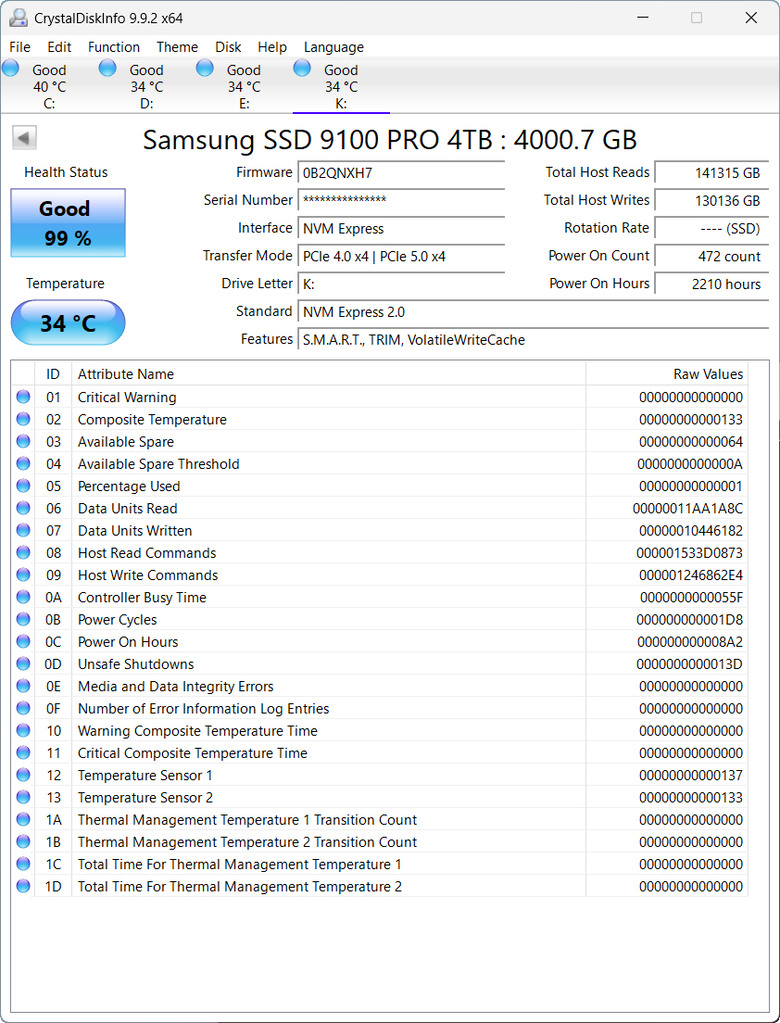

TB5環境：透過CrystalDiskinfo，降速處於NVMe PCIe 4.0x4傳輸率，
抓得到9100 PRO，確定應該是JHL9480 B2 Step，剛上機溫度為攝氏34度。
TB4 Z890 Native環境：透過CrystalDiskinfo，處於NVMe PCIe 4.0x4傳輸率，
剛上機溫度為攝氏30度。

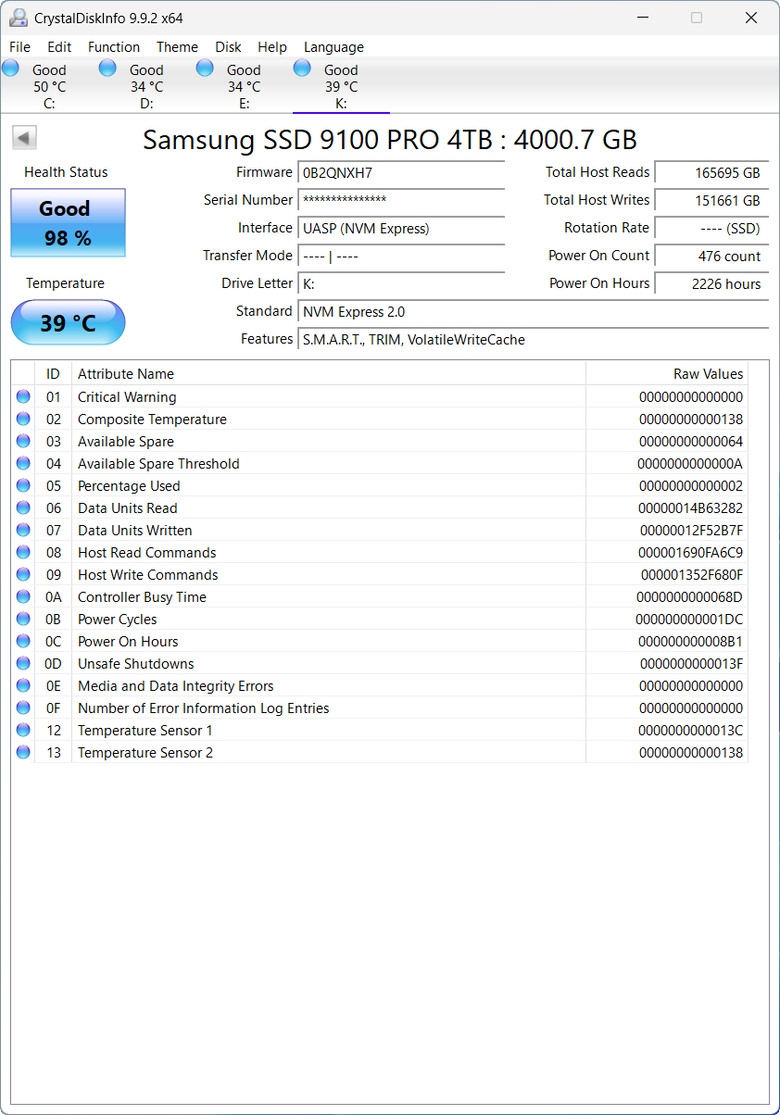

USB3.2 Gen2環境：透過CrystalDiskinfo，處於UASP傳輸模式，剛上機
溫度為攝氏39度。
擺放於機殼上方，無直接風流或冷氣吹拂外接盒在室溫背景
TB5環境：連續高負載測試，最高溫度至攝氏53度。
TB4 Z890 Native環境：連續高負載測試，最高溫度至攝氏53度。

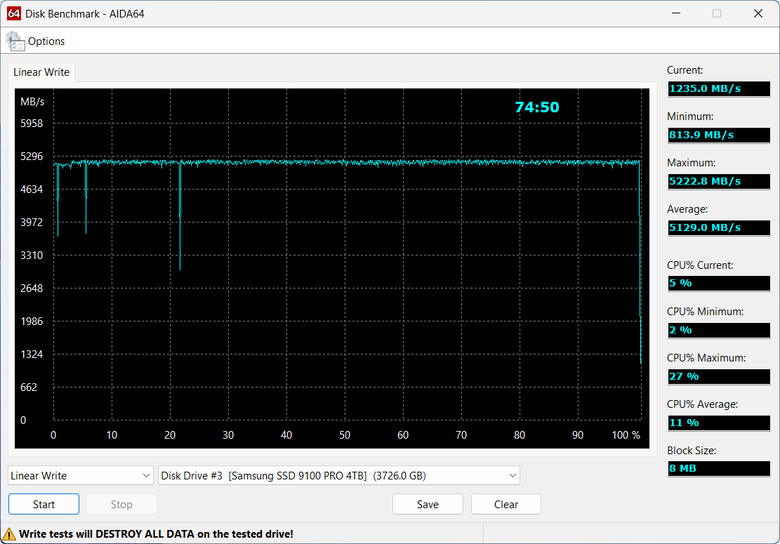

AIDA64 線性讀寫測試，設定檔案容量為8MB。

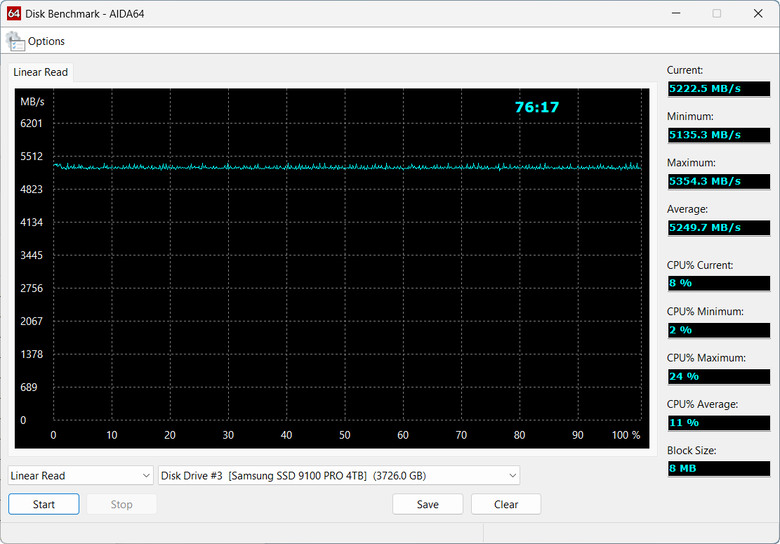

TB5環境：
線性讀取曲線算是十分平穩，平均讀取速率5250MB/s；線性寫入曲線前
後兩端起伏稍大，中間有一段十分平穩，平均寫入速率5129MB/s。

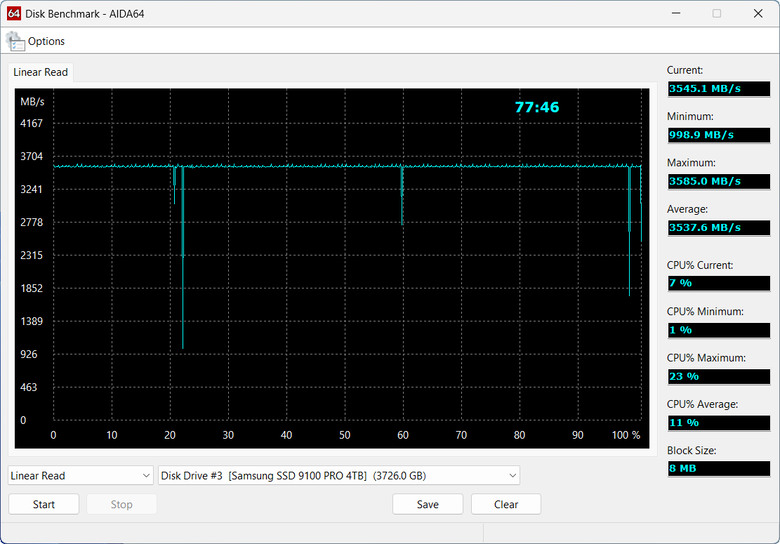

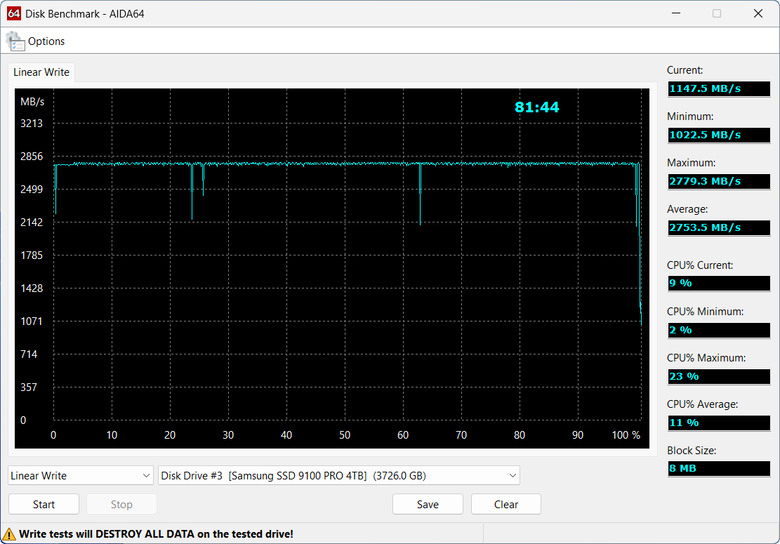

TB4 Z890 Native環境：
循序讀取或寫入曲線都有數段較大的降速抖動，平均讀取速率3538MB/s、
平均寫入速率2754MB/s。
AIDA64 隨機讀寫測試，設定檔案容量為8MB。

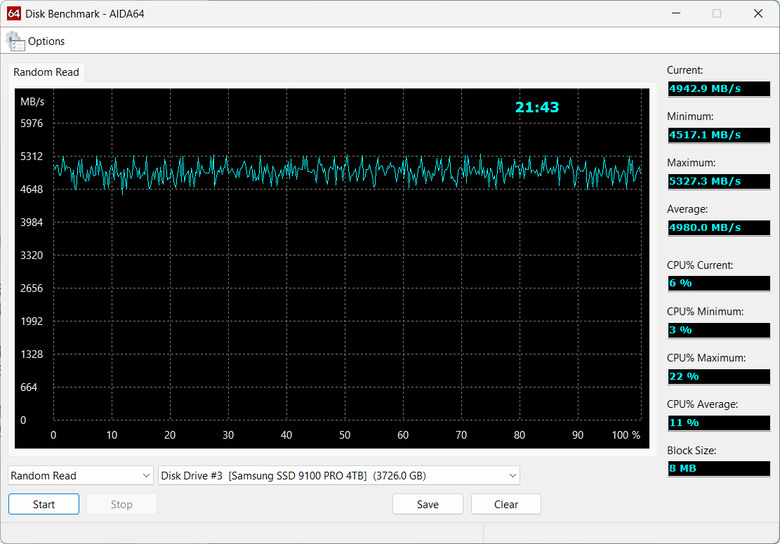

TB5環境：

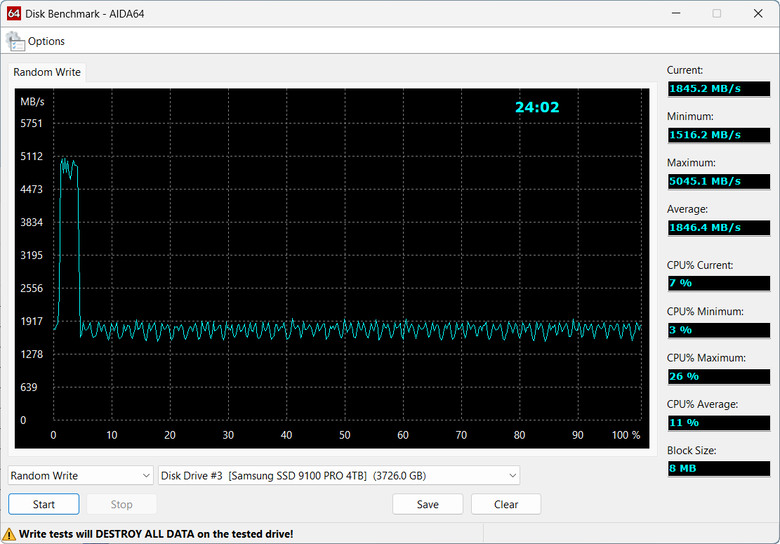

隨機讀取曲線抖動幅度較大，平均讀取速率4980MB/s；隨機寫入曲線在
容量值約5%後降速，皆以小抖動寫到最後，平均寫入速率1846MB/s。

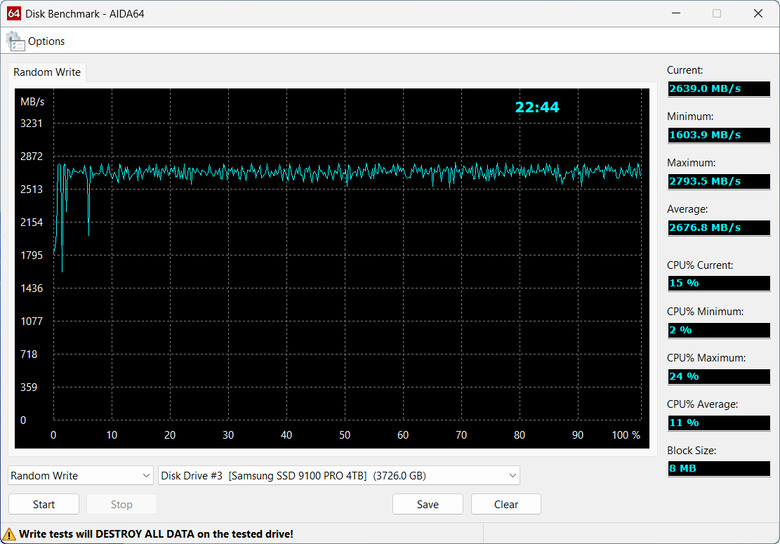

TB4 Z890 Native環境：
隨機讀取曲線多數時間呈區間抖動，平均讀取速率3419MB/s；隨機寫入
曲線前端起伏較大，之後抖幅相對較少，平均寫入速率2677MB/s。

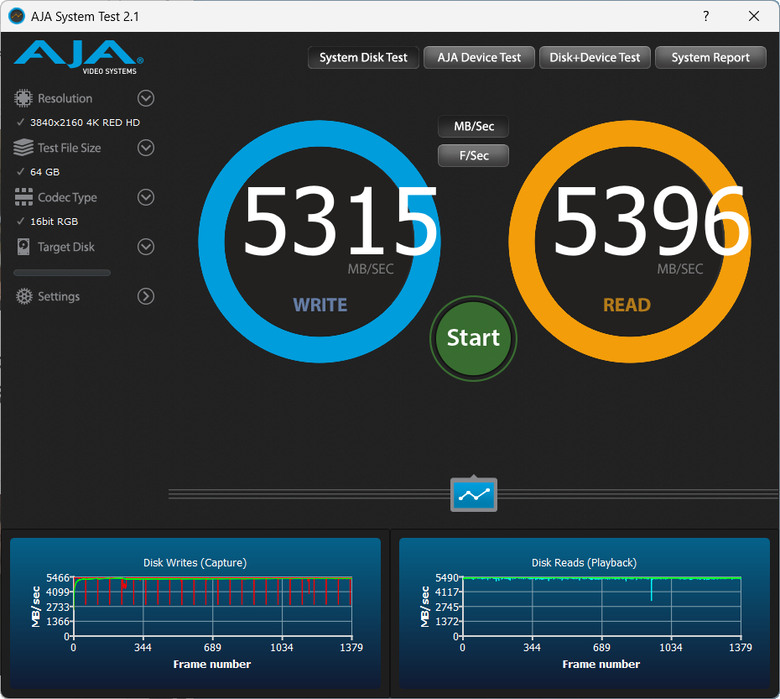

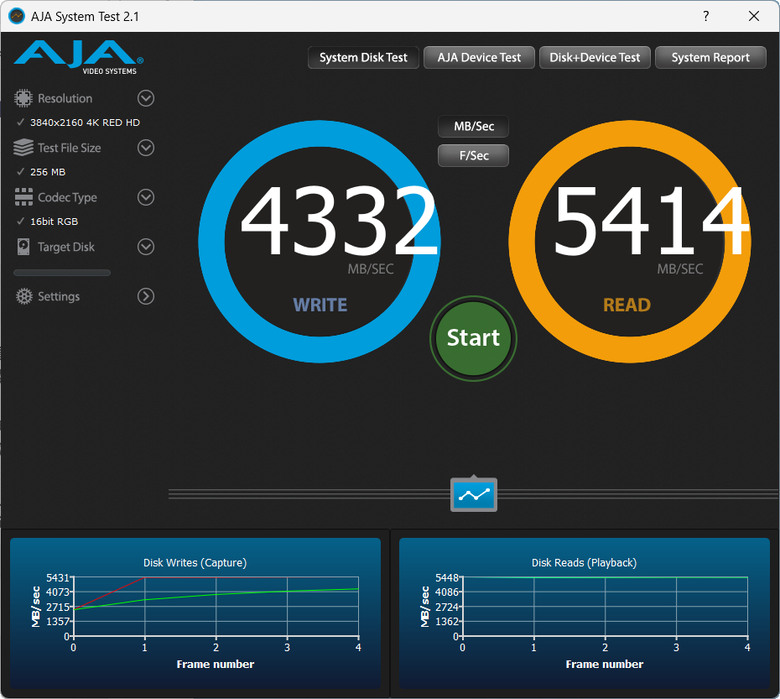

AJA 設定影片格式為3840*2160 4K RED HD解析度，編碼為16bit RGB，
從256MB~64GB全測一輪，抓取幾項結果。
TB5環境：讀取速率5396~5414MB/s、寫入速率4332~5315MB/s。

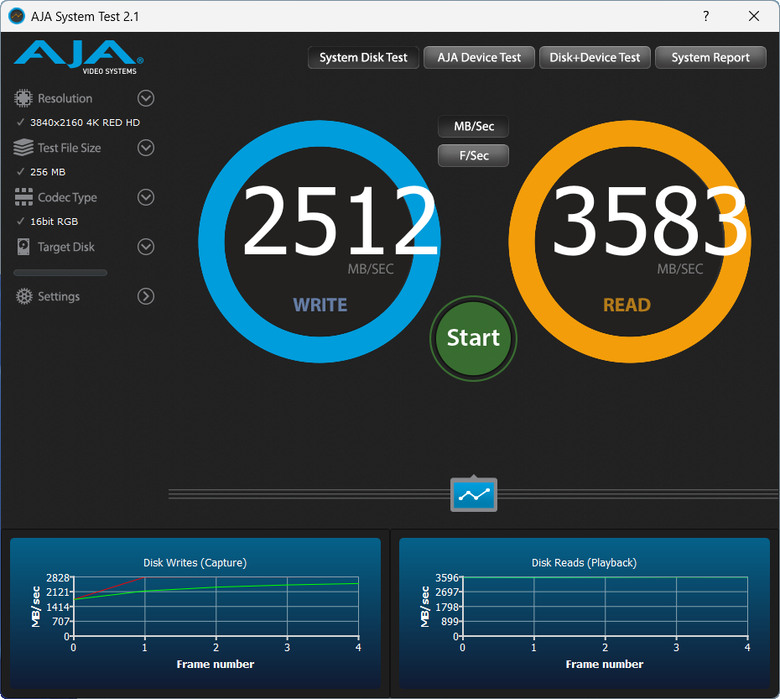

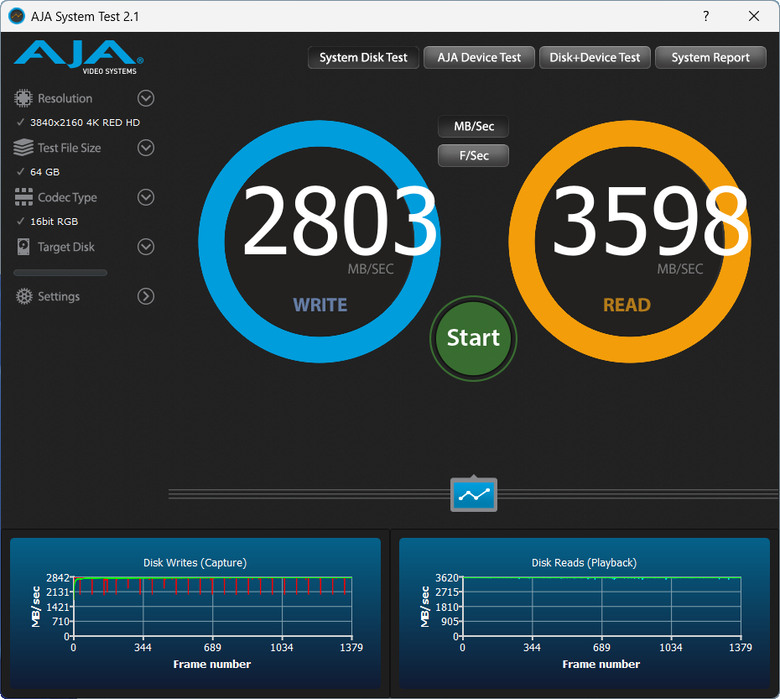

TB4 Z890 Native環境：讀取速率3583~3598MB/s、寫入速率2512~2803MB/s。

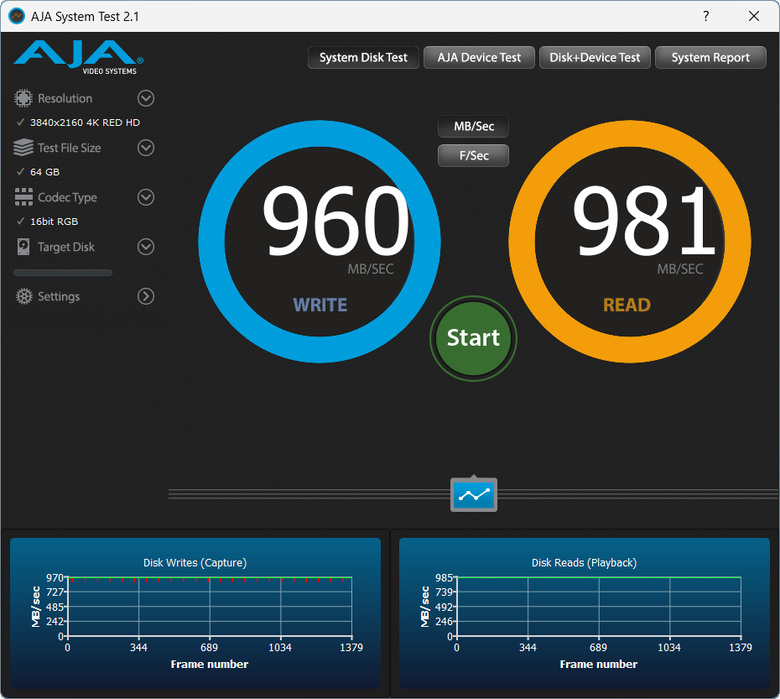

USB3.2 Gen2環境：讀取速率981MB/s、寫入速率959~960MB/s。

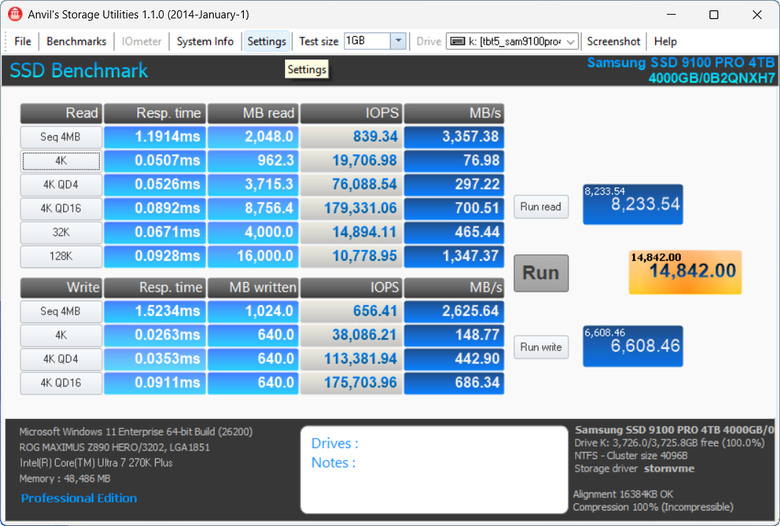

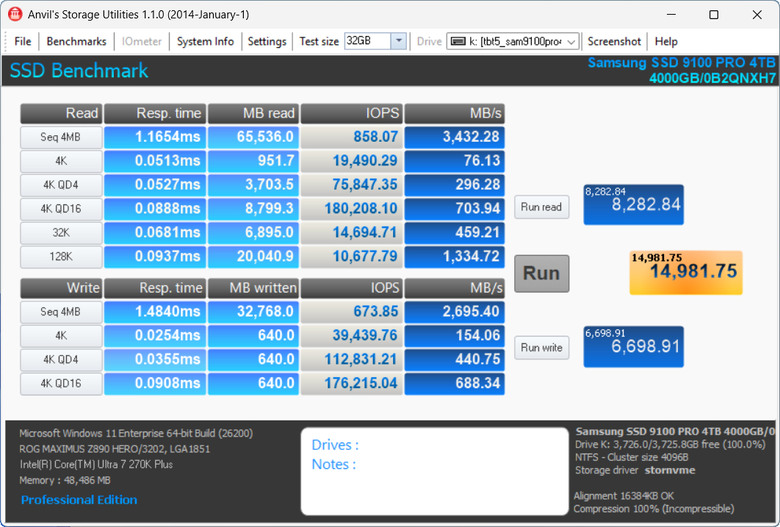

Anvil's Storage Utilities設為Compress 100%(Incompressible模式)，
測試皆勾選Write-Thru選項，從1GB~32GB全測一輪，抓取幾項結果。
TB5環境：
TB4 Z890 Native環境：
USB3.2 Gen2環境：

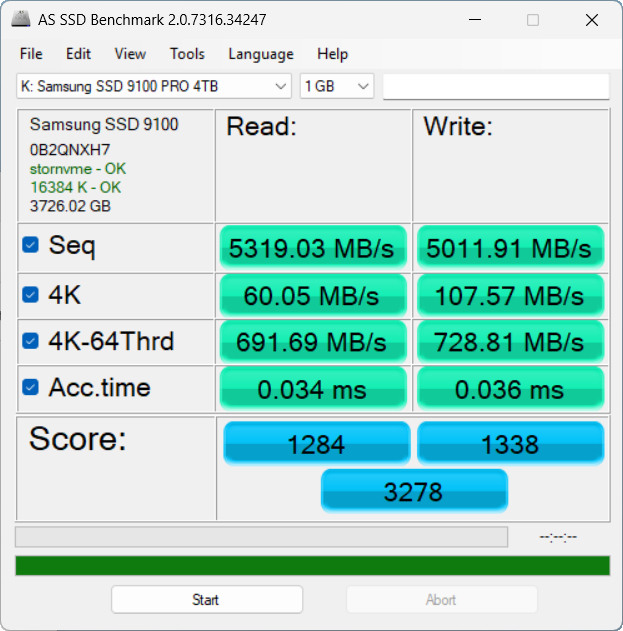

AS SSD設定檔案大小為1GB，並測試Copy Benchmark。
TB5環境：
循序讀寫速率5319及5012 MB/s，4K QD1讀取15K iops，4K QD1寫入28K iops。
TB4 Z890 Native環境：
循序讀寫速率3533及2686 MB/s，4K QD1讀取18K iops，4K QD1寫入35K iops。

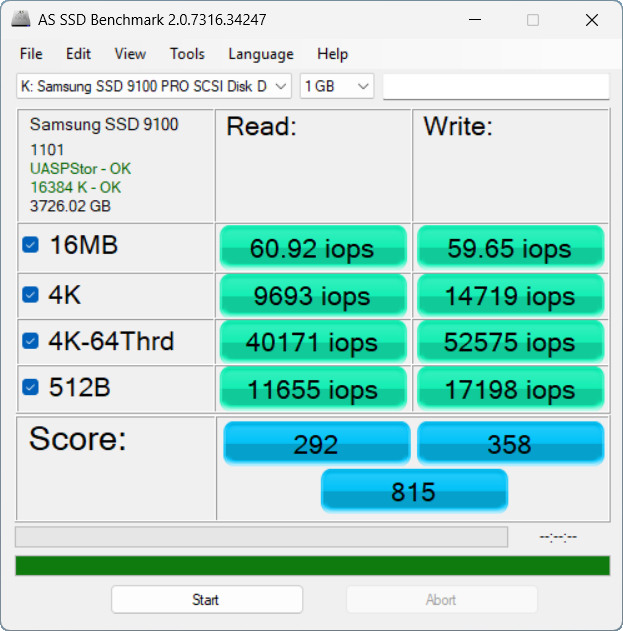

USB3.2 Gen2環境：
循序讀寫速率975及954 MB/s，4K QD1讀取10K iops，4K QD1寫入15K iops。

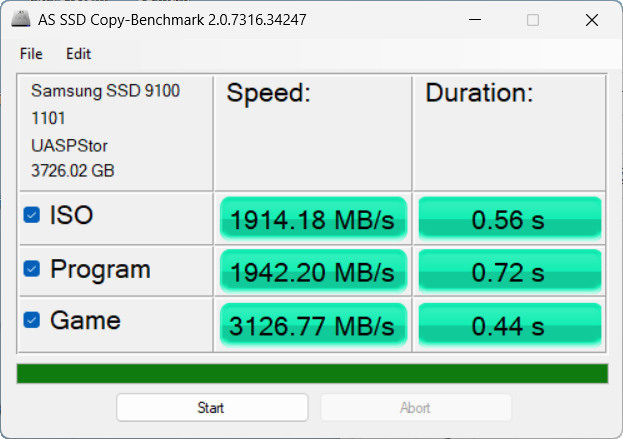

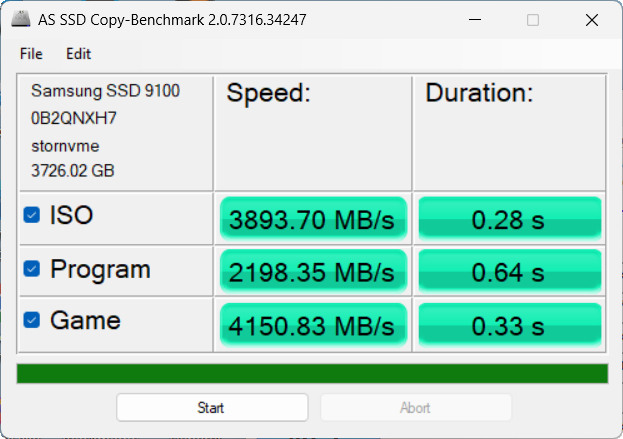

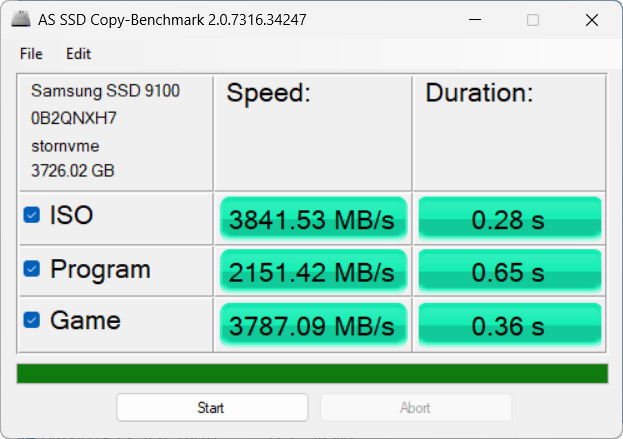

Copy Benchmark 測試項目
TB5環境：
TB4 Z890 Native環境：
USB3.2 Gen2環境：

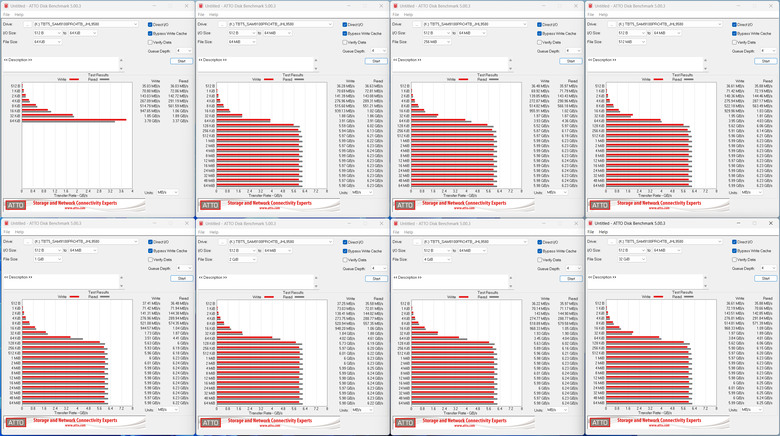

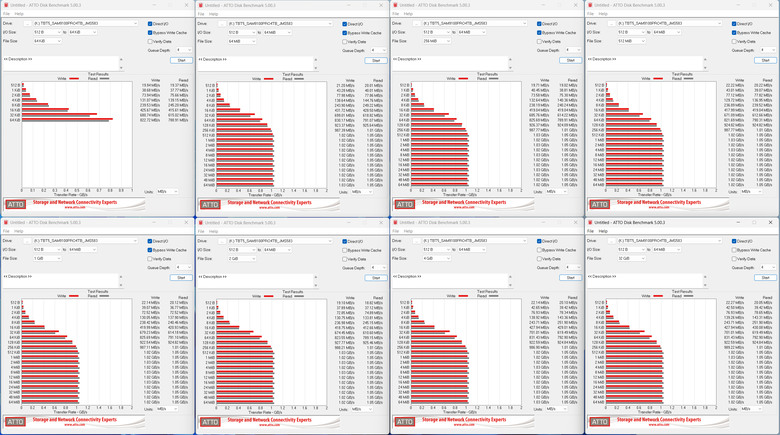

ATTO Diskbenchmark設定檔案長度為64K、64MB、256MB、512MB、1GB、
2GB、4GB及32GB，選取為Overlapped I/O，佇列深度4 (QD4)模式測試。
TB5環境：讀取速率最快6.25GB/s、寫入速率最快6.01GB/s。
TB4 Z890 Native環境：讀取速率最快4.01GB/s、寫入速率最快3.06GB/s。
USB3.2 Gen2環境：讀取速率最快1.05GB/s、寫入速率最快1.03GB/s。

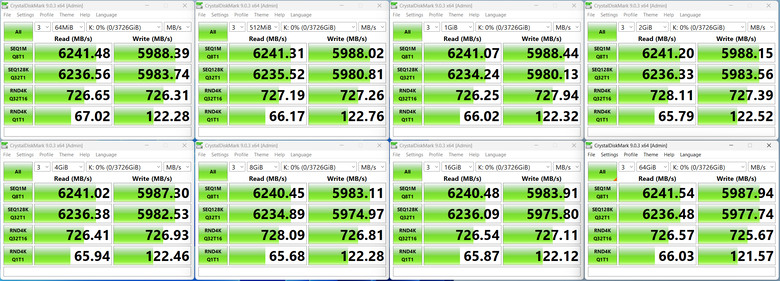

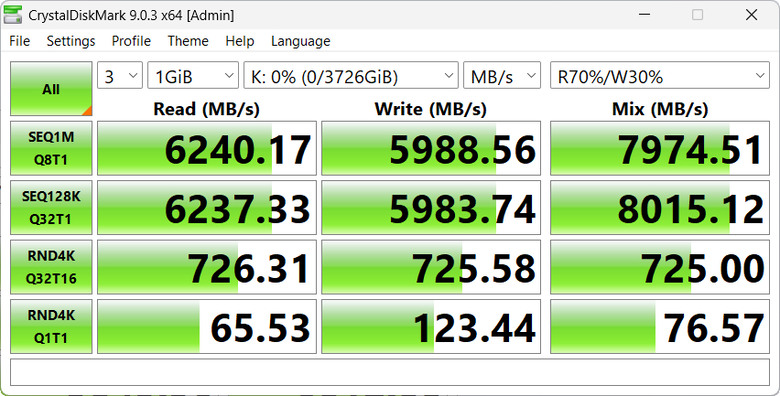

CrystalDisk v9.0.3，勾選NVMe SSD及Default模式，選取64MiB、512MiB、
1GiB、2Gib、4GiB、8GiB、16GiB及64GiB不同容量。
TB5環境：
Seq Q8T1循序讀取速率落在6240~6241MB/s、寫入速率5983~5988MB/s。
4K Q1T1讀取速率66~67MB/s、寫入速率122~123MB。

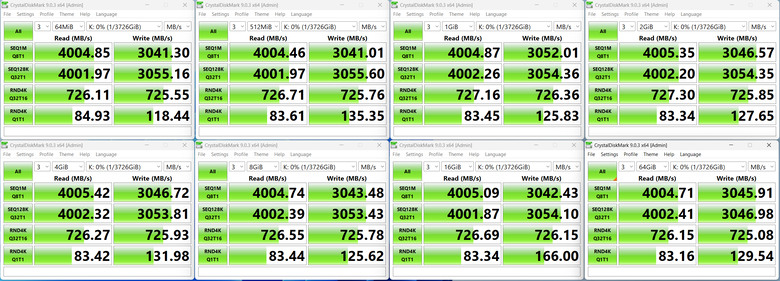

TB4 Z890 Native環境：
Seq Q8T1循序讀取速率落在4004~4005MB/s、寫入速率3041~3052MB/s。
4K Q1T1讀取速率83~85MB/s、寫入速率118~166MB。

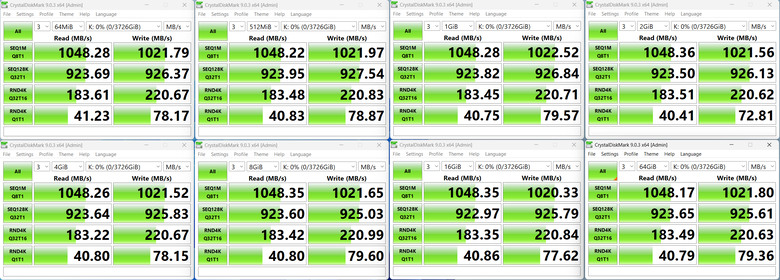

USB3.2 Gen2環境：

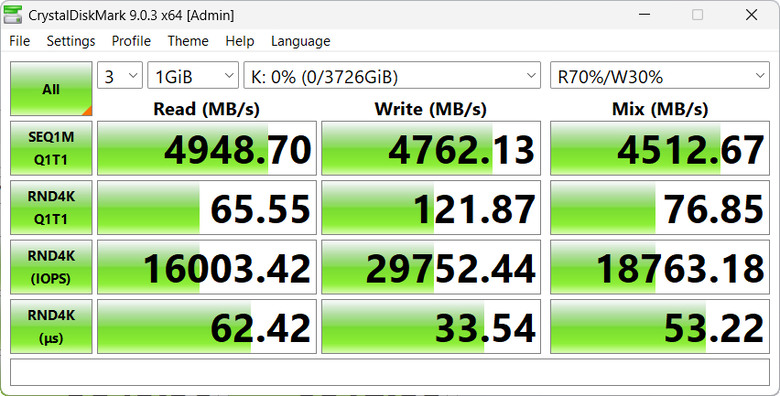

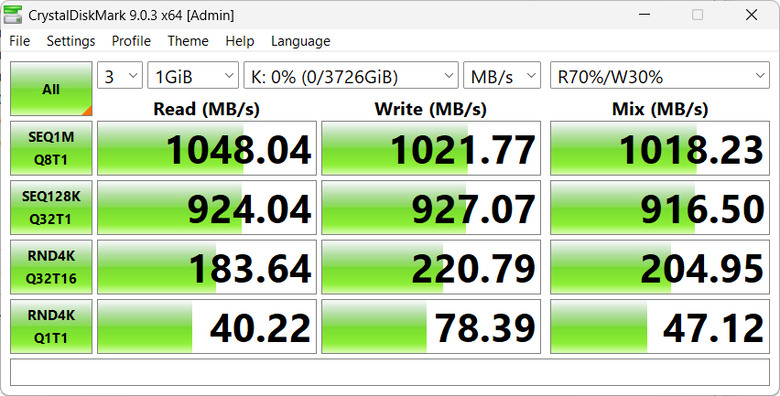

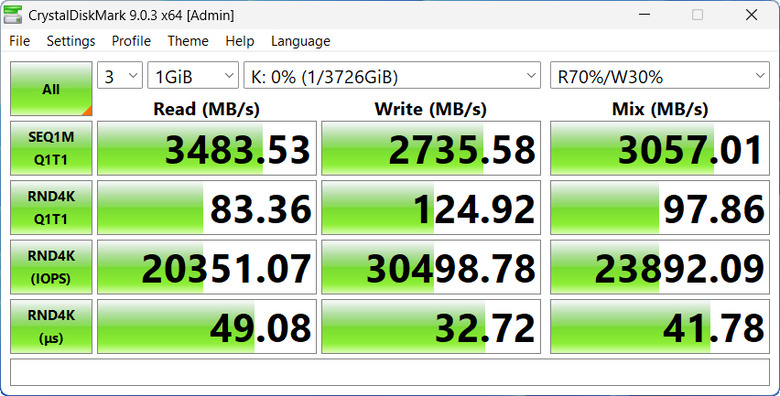

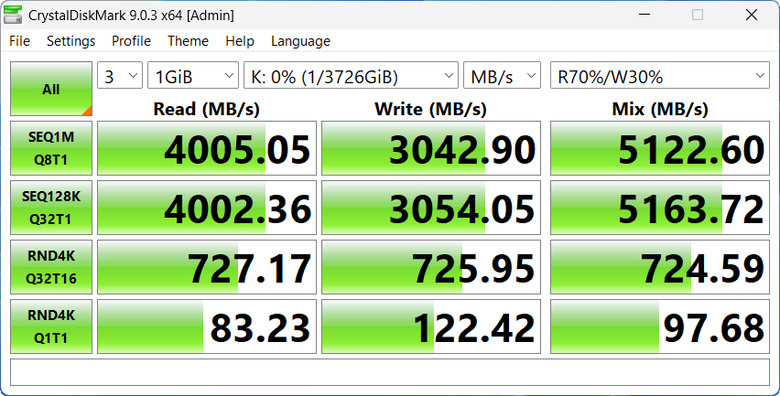

設定1GiB容量，採隨機資料型態，測試混合模式(Default Mix)的讀寫效能。
TB5環境：
TB4 Z890 Native環境：
USB3.2 Gen2環境：

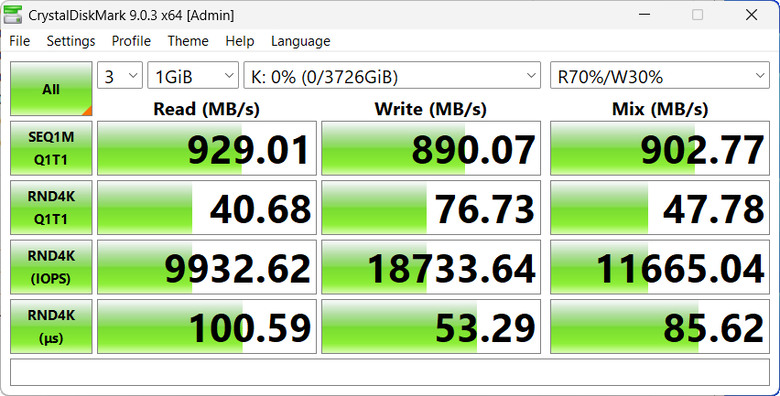

設定1GiB容量，採隨機資料型態，測試真實世界(Real World)模式的讀寫效能。
TB5環境：
TB4 Z890 Native環境：
USB3.2 Gen2環境：

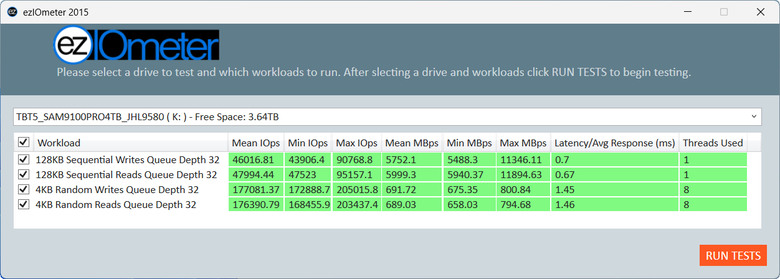

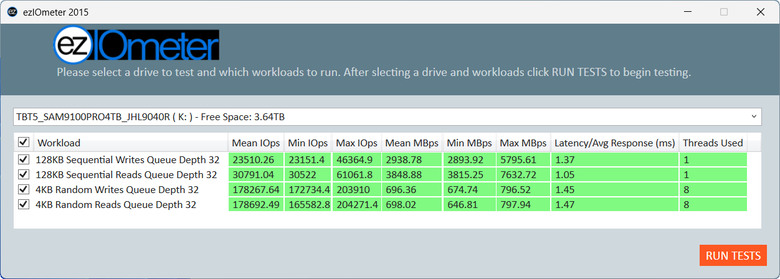

eZIOmeter設為乾淨的全碟環境測試
TB5環境：
循序讀取速率平均約5999MB/s、循序寫入速率平均約5752MB/s；4K QD32
隨機讀取最快可達203K IOPS、隨機寫入最快為205K IOPS。
TB4 Z890 Native環境：
循序讀取速率平均約3849MB/s、循序寫入速率平均約2939MB/s；4K QD32
隨機讀取最快可達204K IOPS、隨機寫入最快為203K IOPS。
USB3.2 Gen2環境：
循序讀取速率平均約891MB/s、循序寫入速率平均約894MB/s；4K QD32隨
機讀取最快可達50K IOPS、隨機寫入最快為60K IOPS。

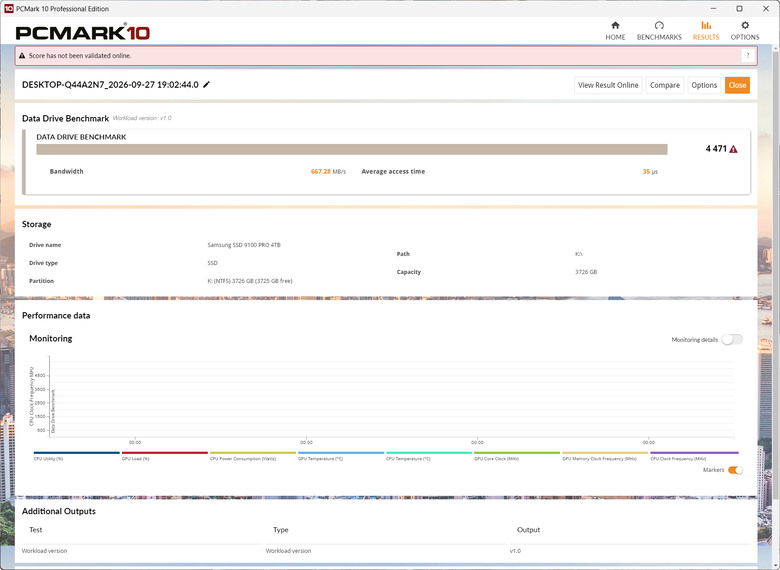

PCMark 10測試，考慮TB4/TB5傳輸率已達PCIe 4.0x4的規格，加測系統碟模式。

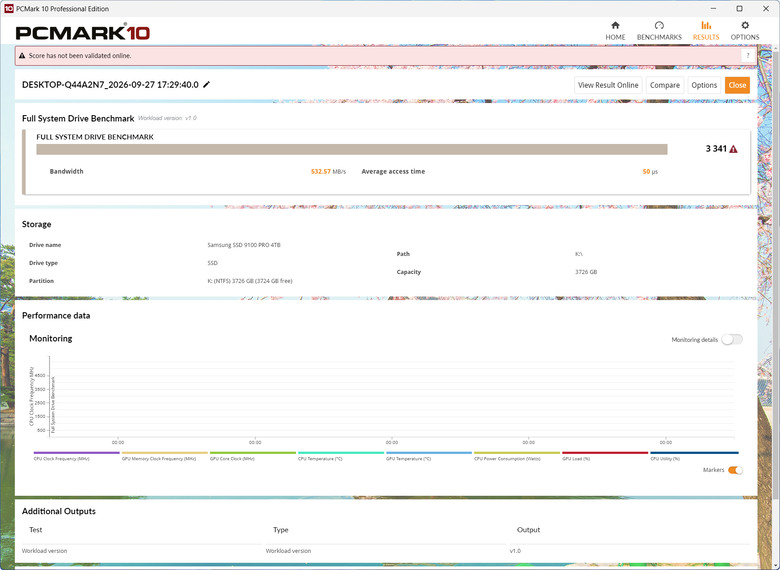

TB5環境：系統碟分數為3341、頻寬為533MB/s。

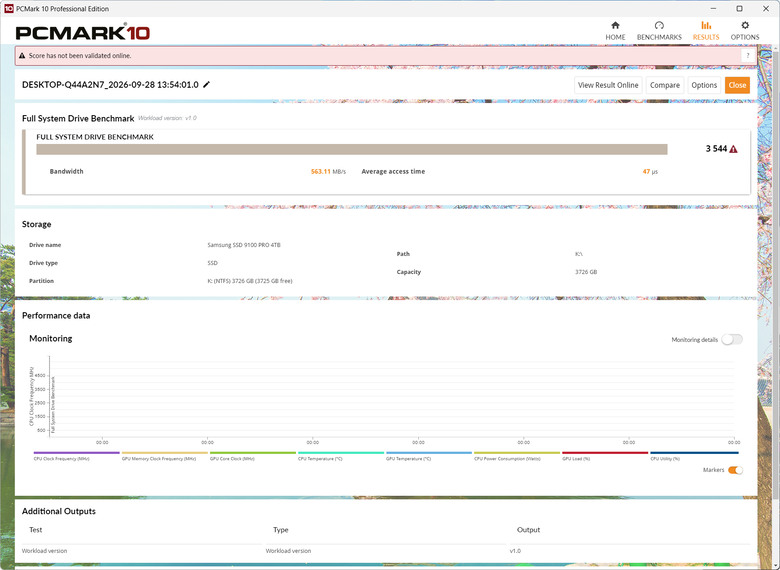

TB4 Z890 Native環境：系統碟分數為3544、頻寬563MB/s。
TB5環境：資料碟分數為4471、頻寬667MB/s。
TB4 Z890 Native環境：資料碟分數為5011、頻寬743MB/s。

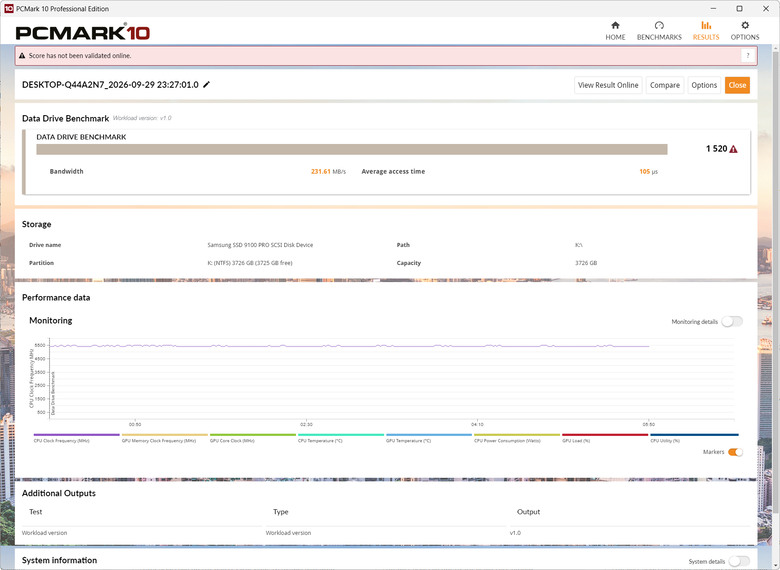

USB3.2 Gen2環境：資料碟分數為1520、頻寬232MB/s。

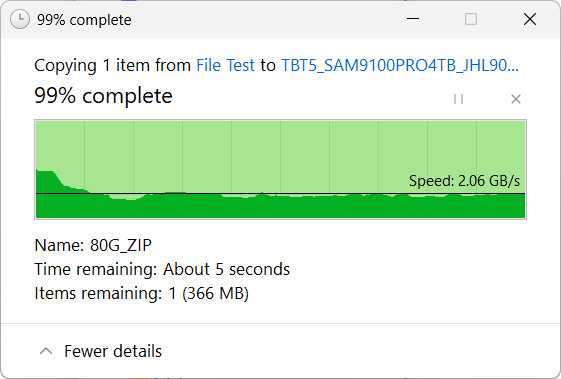

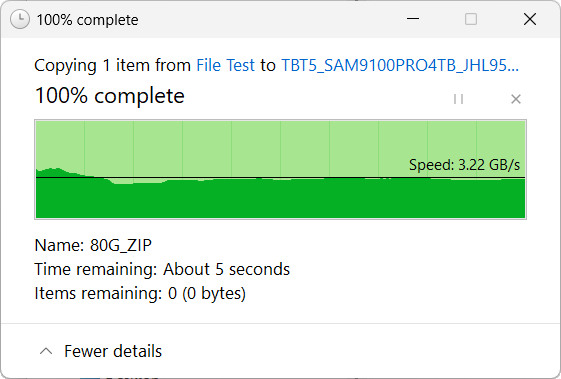

將一個約80GB大小的模擬壓縮檔案，從Samsung 9100 PRO 寫入TB5外接盒的9100 PRO。
TB5環境：寫入速率介於3.0~3.3GB/s。
TB4 Z890 Native環境：寫入速率介於1.8~3.40GB/s。

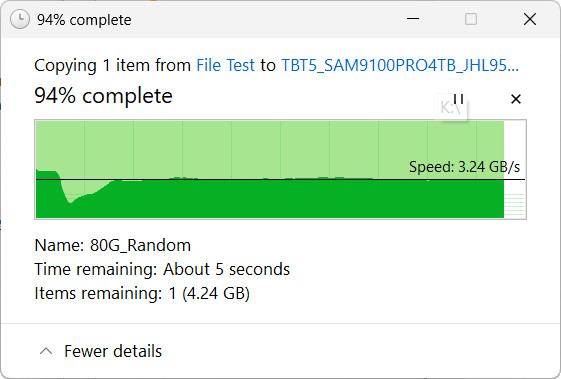

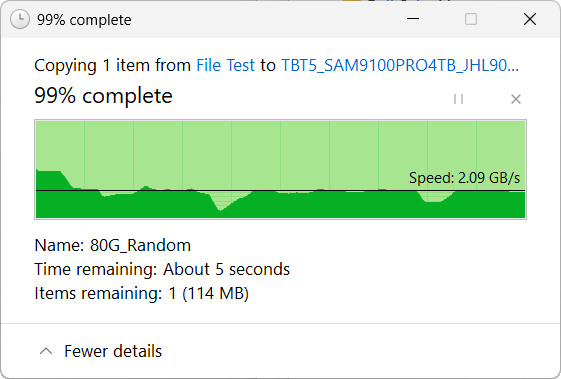

將一個約80GB大小的模擬隨機檔案，從Samsung 9100 PRO 寫入TB5外接盒的9100 PRO。
TB5環境：寫入速率介於1.50~3.45GB/s。
TB4 Z890 Native環境：寫入速率介於500MB/s~2.60GB/s。

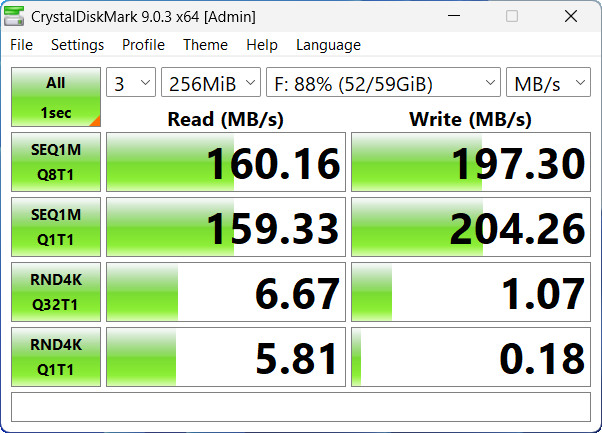

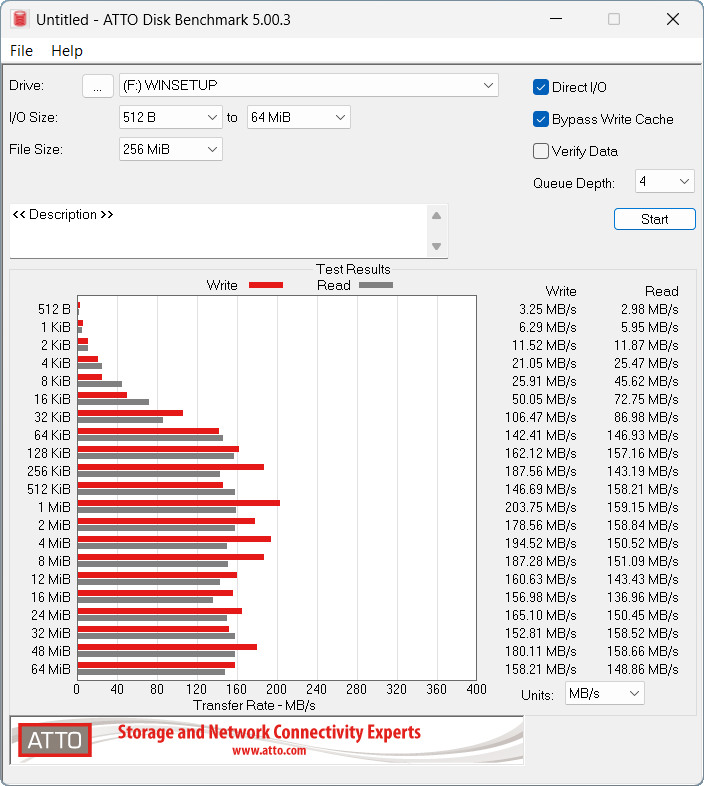

測試接在外接盒的USB 3.1 Type A接頭上的Toshiba隨身碟讀寫，大致是正常速率。
唯一可惜的是Crystal DiskInfo抓不到隨身碟的相關資訊。
最後，還是能作個簡單的小結論。
優點
1. 市售少見可雙向供電的JHL9480 B2+JMS583 全模式的TB5外接盒，提供完整的配件。
2. 與其它WERO全模式JHL9480 B2 Step外接盒相比，循序讀/寫速率又再提高。
3. 在各種環境，外接盒散熱通道的設計，散熱效果讓溫度多可壓在攝氏53度內。
4. 之援Windows及Mac，也支援Intel Thunderbolt 4各系列主控晶片。
5. 若搭配SSD的運作溫度不高，散熱風扇可選擇關閉，提供全靜音被動散熱。
缺點
1. 很可惜全模式搭載的USB晶片只到USB 3.2 Gen2 10Gbs傳輸率。
2. Thunderbolt 5環境有些測試數據略低於Thunderbolt 4。
3. 僅支援M.2 2280長度SSD，其它長度SSD都不支援。
4. 產品型號有點長，基本上應該沒人記得住。
以上不專業之簡單測試到此結束，下台一鞠躬，一切的批評希望廠商能見諒，
本文不作筆戰用，若有指教歡迎大家一起來討論。
