[簡測]雙硬碟外接盒RAID模式測試

[前言]

在這資訊爆炸的時代，所以的檔案資訊都靠著一顆硬碟在儲存，假若硬碟壞掉，裡面的資料又很重要，許多心血精華就付之一炬，雖然硬碟越做越好，但不怕一萬只怕萬一，這時花點錢買個保障，有RAID功能外接盒是個不錯的選擇，RAID功能大多用在大型伺服器，不過由於硬碟價格越來越平易近人，使得RAID功能漸趨於被消費者接受。

你可曾遇到電腦硬碟故障，造成公司重要資料或有紀念價值的照片、影片遺失，造成許多的麻煩跟困擾，因硬碟容量太小或故障沒辦法保存，而產生遺憾，所以一台外接備份儲存裝置，隨心所欲的備份讀取重要檔案資料，再也不用擔心硬碟壞掉，讓你珍貴的資料更有保障。

以下是在Y拍購買的產品ACT-DAS 2022，並做了一個簡單的RAID模式讀寫測試，供大家參考。



[產品規格]

產品型號: ACT-DAS2022
主要介面 e-SATA&USB 2.0
支援硬碟數 2 個 3.5 “
硬碟介面 SATA I / II
RAID模式 RAID 0，1，JBOD，Normal
管理軟體 提供GUI磁碟陣列管理軟體
支援硬體平台 PC/MAC
結構材質 全鋁合金結構
散熱裝置 鋁合金散熱搭配後置風扇
警報指示 LED 警示
LED 燈號指示 RAID狀態、故障/溫度過熱、風扇故障狀況顯示
LED 面板顏色 綠燈 : 電源啟動顯示
橙燈 : 硬碟讀取、溫度過熱、風扇故障顯示
紅燈 : RAID故障顯示
安全鎖 運用抽取盤與本體機構設計固定
電源 隨機搭配獨立電源供應器
尺寸 (L x W x H) 124mm x 78mm x 209mm
重量 1200g (不含硬碟)

[產品應用及特色]

產品特色：
＊適用2顆3.5吋SATA I & II 硬碟並支援熱插拔及自動資料重建
＊後置RAID模式切換開關
＊風扇與溫度過高警示系統，使用更安全
＊全鋁合金材質加上完美的熱對流設計，提供硬碟極佳的散熱空間
＊獨創收納抽取盤，硬碟維修不耗時
＊後置40X40mm滾珠軸承散熱風扇
應用建議：
可應用於工業型電腦、個人電腦、伺服器及其他的大容量儲存系統
影音編輯.資料備份.

出處：http://www.honetek.com/service/ACT-DAS2022.htm

[測試環境]

處理器：Intel(R)Core (TM)2 Duo CPU E8300 @ 2.83GHz
主機板：ASUS P5E-VM D0
記憶體：UMAX D48001Go0-63BHU 1GB*2
顯示卡：主機板內建
測試硬碟：WD 750G*2
作業系統：Windows Vista

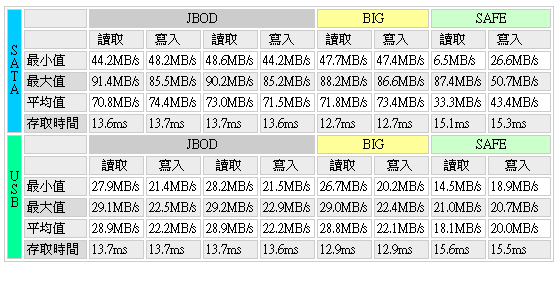

SATA介面 JBOD模式(單獨2顆硬碟)

2顆硬碟各別讀取



2顆硬碟各別寫入



SATA介面 BIG模式(RAID0 2顆變1顆硬碟)
讀取


寫入


SATA介面 SAFE模式(RAID1 備份資料)
讀取


寫入


USB介面 JBOD模式(單獨2顆硬碟)

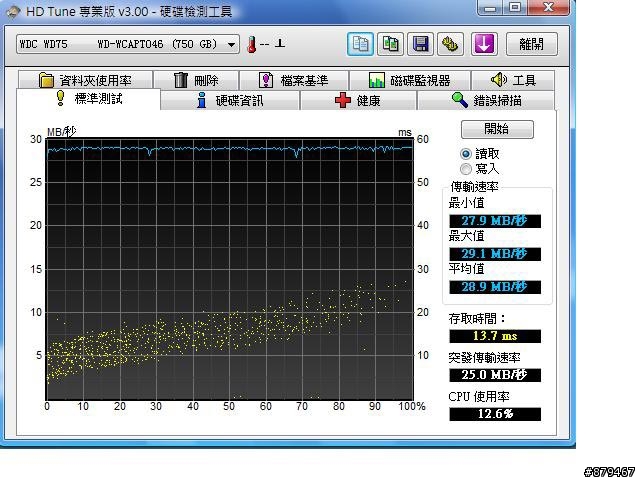

2顆硬碟各別讀取



2顆硬碟各別寫入



USB介面 BIG模式(RAID0 2顆變1顆硬碟)
讀取


寫入


USB介面 SAFE模式(RAID1 備份資料)
讀取

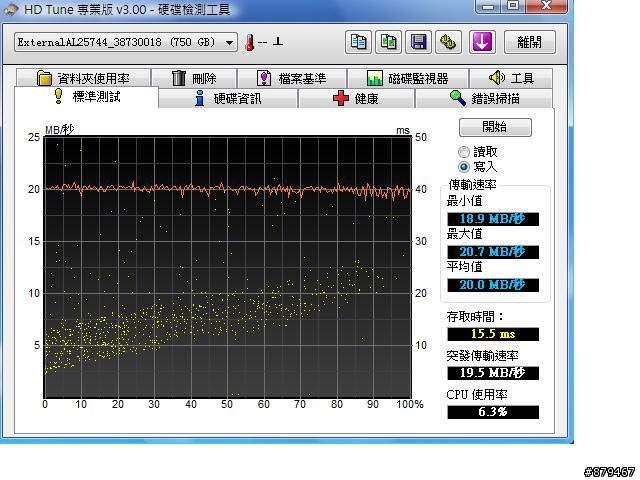

寫入




模式說明範例：
JBOD(單獨2顆硬碟)：160GB+160GB=160GB(D:)160GB(E:)
BIG(RAID0 2顆變1顆硬碟)：160GB+160GB=320GB
SAFE(RAID1 備份資料)：160GB+160B=160GB


在測試過程RAID模式轉換都很正常，並沒有遇到什麼問題，由於是硬體做RAID，所以不需太多的設定，只需透過RAID模式切換開關，就可以輕易的控制JBOD、RAID0、RAID1，除此還提供進階GUI磁碟陣列管理軟體，讓你可以在軟體的控制下操作這些功能；此外還具有自動資料重建的功能，也就是當你在RAID模式下硬碟壞掉後，換上新的硬碟時即可自動備份到新的硬碟中不需設定什麼，是個很方便的設計；而測試方面，明顯的eSATA介面的數據大幅超過USB介面，不過USB穩定度也不遜色；對於需要大量存取與備份檔案的公司行號、多媒體、設計、印刷、工作室或個人…等，都是個不錯的選擇，算是功能豐富、操作簡單、價格合理的台製產品，在此提供給大家做一個參考。
