<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

nwcs

nwcs
個人積分：5956分
文章編號：76039950

5956分

樓主

2020-01-04 17:17

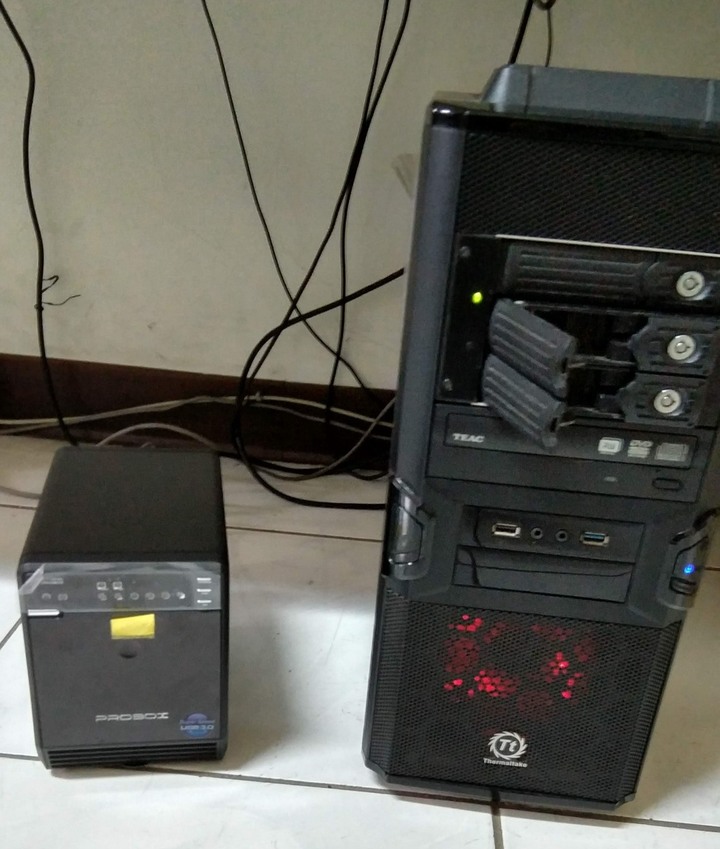

以前買過這個，但eSATA只能抓到一顆，USB3.0倒是沒問題，只是共用一個USB PORT，會影響外接盒硬碟間的存取速度，搬移和複製檔案都不夠快。。。
<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

<已解決>西霸 FG-EST11B，樂擴 IO-PCE9230-4IR PCI-E都是支援FIS 型Port Multiplier.都要灌DRIVER，淘寶有得買。

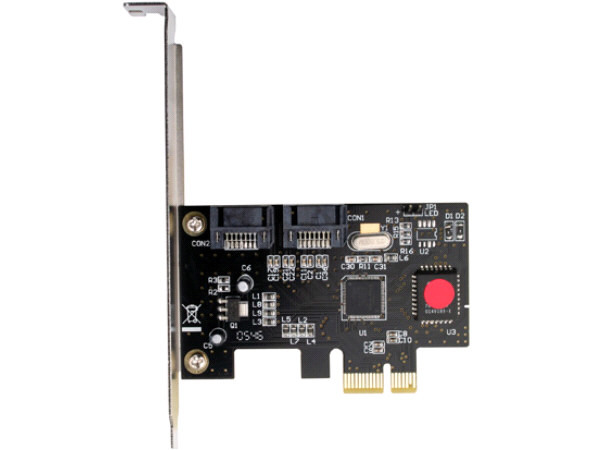

抽屜翻出一塊西霸SATA150(2口)(MM-SA3132-2R)，也是支援FIS，哪天有時間試試看。。。。
<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

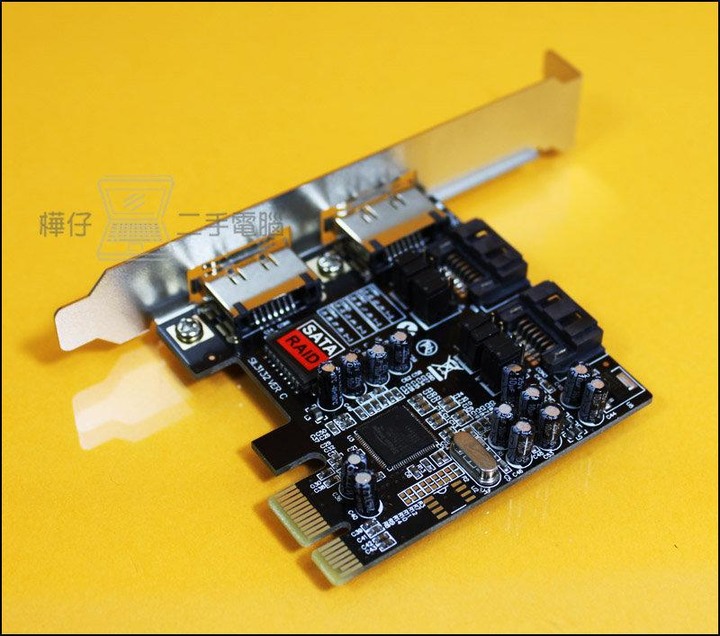

還有一塊Silcon Image Sil3132 RAID 4個 SATA2 SATAII ESATA 介面卡擴充卡開機
<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

2020-01-12 測試結果
Silcon Image Sil3132 RAID 4個 SATA2 SATAII ESATA 介面卡擴充卡
測試OK
但有個小秘訣

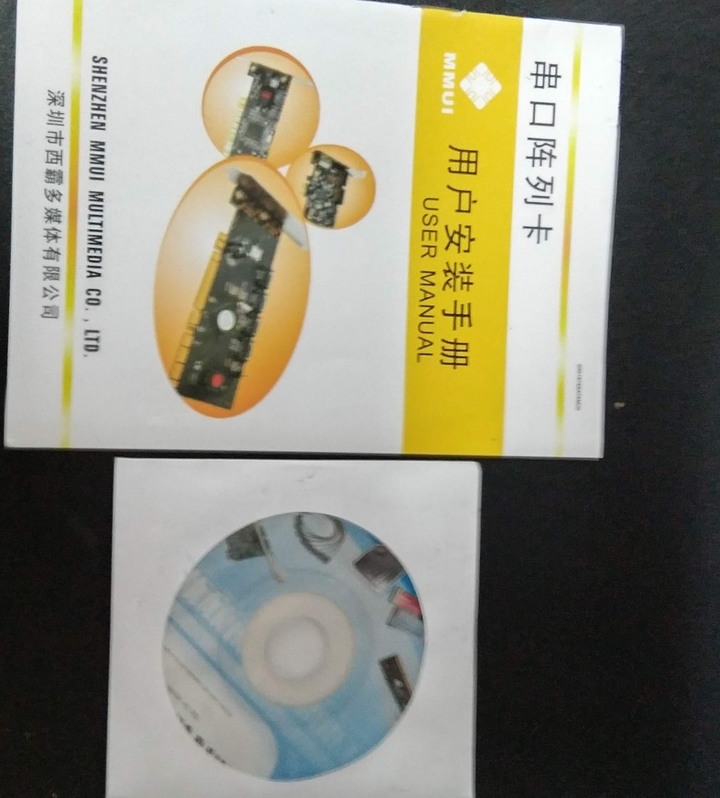

你用原廠和W10內建DRIVER，接上外接盒，會變成無法辨識，一定要用廠商賣時所附的光驅才行。
剛插上卡，發現W10有內建支援很高興，一接上外接盒，會變成無法辨識，一定要用廠商賣時所附的這個光驅才行。
<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

eSATA速度比USB3.0好很多，使用就和一般SATA HD一樣，感覺不到LAG塞車感
<已解決>可以搭配多層硬碟外接盒的eSATA 卡-一般RAID卡應該就可以

有翻了一下網拍，一般RAID卡幾乎都支援Port Multiplier，所以我猜應該一般RAID卡應該就可以用了。

2020-01-04 17:17 發佈

文章關鍵字 eSATA 卡 RAID卡硬碟外接盒

gary750105

gary750105
個人積分：9分
文章編號：76041830

9分

2樓

2020-01-04 20:57

會不會是你那台有問題啊
我也有買配著SD-PE4SA3ES4L使用上沒問題

nwcs

nwcs
個人積分：5956分
文章編號：76041992

5956分

樓主

2020-01-04 21:17

gary750105 wrote:
會不會是你那台有問題(恕刪)

大大您用這張擴充卡搭配這個多層硬碟外接盒，接eSATA，就能抓到1顆以上的硬碟了嗎？

這張卡台灣網購或淘保有得買嗎？ WIN10是否需要driver？還是PnP插上去就可以用了？

請問：不能用內部的SATA PORT直接轉eSATA，一定要搭配eSATA卡？

你是第一個說用eSATA可以抓多顆硬碟的，因此問題有點多。。謝謝。。

我有問過原廠客服，他們也答不出來，直接說只要符合規格的就可以，我請他們提供相容性列表或是型號，就直接裝死。。。

gary750105

gary750105
個人積分：9分
文章編號：76043566

9分

4樓

2020-01-04 23:54

關於ESATA能同時抓到你要找有esata port multiplier 這項功能的卡(GOOGLE搜索就有一些討論)

我這張卡是當時去日本旅遊買的
現在可能沒了

我查了下淘寶有一張跟我使用的很像也是使用Marvell 88SE9230
西霸 FG-EST11B
樂擴 IO-PCE9230-4IR PCI-E (需再買轉eSATA外接出來)

其他IC穩定度我就不清楚了、至少我使用這款沒出現問題(WIN7 SP1 x64)

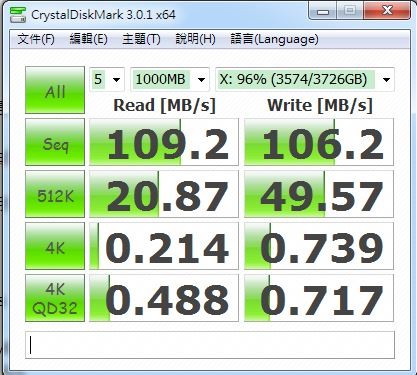

下面是我放WD紫標當資料碟的速度

nwcs

nwcs
個人積分：5956分
文章編號：76049075

5956分

樓主

2020-01-05 16:35

西霸 FG-EST11B，樂擴 IO-PCE9230-4IR PCI-E都是支援FIS 型Port Multiplier.都要灌DRIVER，我看一下W10和WINSERVER2019有沒有支援。。。謝謝大大的相助。謝謝指教

gary750105 wrote:
關於ESATA能同時抓到你要找有esata port multiplier 這項功能的卡(恕刪)

原廠官網和客服也是這麼說，但是如果台灣一般店面買不到，那是在莊孝維？？？

gary750105 wrote:

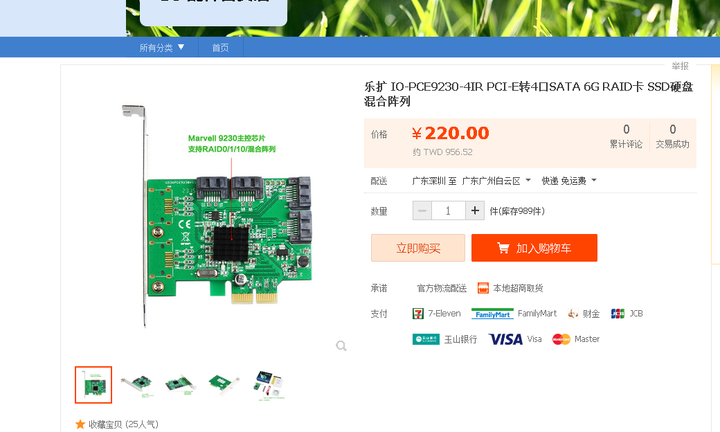

西霸 FG-EST11B
樂擴 IO-PCE9230-4IR PCI-E

找到了，支援FIS 型Port Multiplier....
露天直接是淘寶2倍價。。。。把台灣人當盤子？？？

抽屜翻出一塊西霸SATA150(2口)(MM-SA3132-2R)，也是支援FIS，哪天有時間試試看。。。。

還有一塊Silcon Image Sil3132 RAID 4個 SATA2 SATAII ESATA 介面卡擴充卡開機

大爺24

大爺24
個人積分：15分
文章編號：76062768

15分

6樓

2020-01-06 17:49

便宜的 AsMedia 1061 就可以用了

nwcs

nwcs
個人積分：5956分
文章編號：76063035

5956分

樓主

2020-01-06 18:13

大爺24 wrote:
便宜的 AsMedia(恕刪)

Supports Port Multiplier command based switching而不是FIS，可能要查一下外接盒的手冊。。。。

但我的疑問是。。。沒有支援主機板內建的嗎？還要花1.2千元買SATA擴充卡，讓我有點覺得受騙了。。。
=2020-01-13更新
原來2007年的INTEL ICH9南橋有些已經含CBS功能了，也就是有RAID功能的主機板。

nwcs

nwcs
個人積分：5956分
文章編號：76156107

5956分

樓主

2020-01-13 16:59

大爺24 wrote:
便宜的 AsMedia(恕刪)

您提到使用便宜的 AsMedia 1061 就可以用了，它支援CBS(Command-based switching)，我爬文和請教相關電腦人員的結果是拿雞腳比雞腿，FIS是王道，要用CBS，還不如用USB3.0來得好，相關資料如下，給您參考：

現時，SATA Port Multiplier技術共有兩種模式，包括Command-based switching及Frame Information Structure (FIS)-based switching，兩者分別在於Command-based switching只容許頻寬的資料傳送由其中一組SATA裝置獨佔，而在傳送期間其他裝置將需要等候該筆指令完成後作出切換。

FIS based switching則容許多個SATA裝置同時共享頻寬，因此其效率比Command-based Switching更高，能充份表現SATA 3Gb/s頻寬的優勢，但由於運作需面對頻繁的資料傳輸處理，因此南橋晶片以硬體支援成本將大幅提高，軟體支援則會佔用大量處理器資源，因此ICH9南橋的SATA Port Multiplier規格，只會支援Command-based switching模式。

另外，如果覺得還不夠快，可以挑選含RAM CACHE的高價SATA 卡。

ChiHua

ChiHua
個人積分：136分
文章編號：76158803

136分

9樓

2020-01-13 20:49

既然已經買了Silcon Image Sil3132

它有兩個E-SATA

那將來可以考慮SATA倍增器

一個SATA埠可以轉成5個

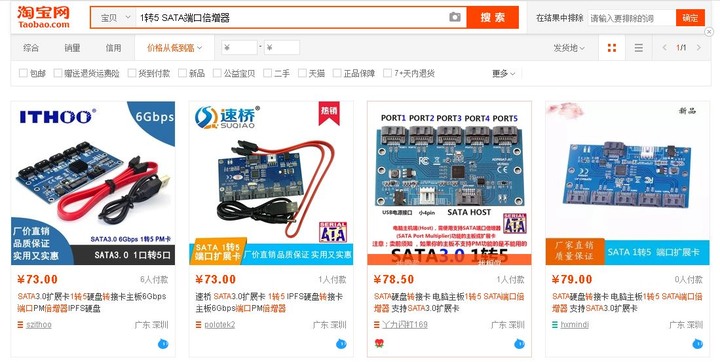

淘寶上面有賣，幾百台幣就有

不過不建議使用上面的DC電源接頭

用小4pin的電源裝上去比較穩

不過這種只適合倉庫型存資料

不太適合大量存取

nwcs

nwcs
個人積分：5956分
文章編號：76159815

5956分

樓主

2020-01-13 22:09

ChiHua wrote:
既然已經買了Silcon...(恕刪)

感謝分享。。。
我看說明，這個應該是單純的1對多，但不含PM功能，簡單的說，就是多層硬碟外接盒的主機板。。。

還是您有找到含FIS PM功能的1轉5？只有幾百NT真的很便宜。

淘寶廠商特别声明：

SATA3.0一转五必须要主板或转接卡支持PM（Port Multiplier）功能。一般的主板SATA都不支持此功能，这样只能出一个盘，要第三方芯片的SATA3.0转接卡才能支持。

此转接卡只适合监控或硬盘挖矿等使用，用SSD对速度要求比较高的请不要购买。

产品用途：

目前的电脑SATA口不够，通过带PM功能的转接卡连接此卡，转接出5个SATA3.0口。

ChiHua wrote: 不過這種只適合倉庫型存資料
不太適合大量存取..(恕刪)

這我不了解大量存取是指到甚麼規模，一般小公司應該就夠用了，而且因為電源和風扇都是獨立的，而USB3.0單操一顆時也夠快，只是大量資料還是會塞車，所以我都是推薦這個給家庭個人客戶，當作FILE SERVER的外掛硬碟櫃用，公司的話也會推薦拿來當SERVER DATA BACKUP用。
因為我一直搞不定eSATA，速度一直上不去，現在解決了，我應該會大量使用，以前則是買RAID CARD搭配有RAID功能的硬碟櫃用，以後碰到不需RAID只要單純的資料備份和共享，這個方案要比NAS便宜又好維護。

如果真的SATA PORT不夠用，需要使用您推薦的1轉5，我會搭有FIS PM功能的擴充卡+抽取盒用當外接硬碟櫃外接用，電源則是會買一個POWER直接短路供電給抽取盒用，使用上可能不會單操一個1轉5，畢竟這是只有在6個SATA PORT不夠用時，才會考慮的方案，但你也要同時考慮把11個 SATA塞在一個CASE時，供電和散熱及空間的問題，樣子應該會是這個樣子。
FIS PM→1轉5→外接4-5層抽取盒或是裸接HDD+一般小桌扇散熱？(1轉5+抽取盒接個90W電腦電源應該就夠了，網拍買個2手一般電源就夠用)

看說明，使用1轉5的速度應該不快，我爬到的測試文，單一顆沒問題，超過1顆同時存取時，速度只有5-6MB，這只能說是悲劇一場，所以我會暫時觀望。
