牧場開久了
各位大大都會遇到羊越來越多..而空間越來越少的問題吧!
每每感嘆之餘
總會抱怨一下硬碟太小還有為什麼門口都不會有人硬碟忘記帶走...

昨日要出門之際.....在門口終於發生了!!

==>跳過在門口踢到箱子這一段

很快的被拆開來.放在桌上

就是這一台!
[開箱] 很"大顆"的硬碟外接磁碟陣列

12個熱抽硬碟槽
支援12顆SATA2+NCQ硬碟
可為JBOD或RAID. RAID組態有 0,1,5,6,0+1 可以選
[開箱] 很"大顆"的硬碟外接磁碟陣列

帶有控制面板一片可以在這裡操作所有功能

屁屁! 雙抽電源
[開箱] 很"大顆"的硬碟外接磁碟陣列

350W的電源供應器
[開箱] 很"大顆"的硬碟外接磁碟陣列

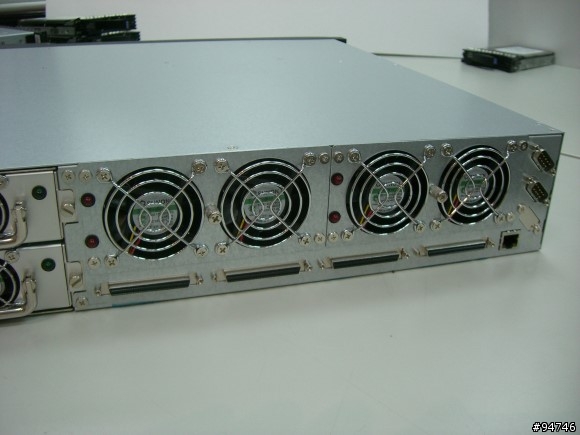

4個風扇下面排列的是SCSI接頭有兩個ULTRA320 通道可以接上兩台電腦
右邊的RS232是CONSOLE 跟UPS用的下面有網路介面可以透過網頁操作主機
[開箱] 很"大顆"的硬碟外接磁碟陣列

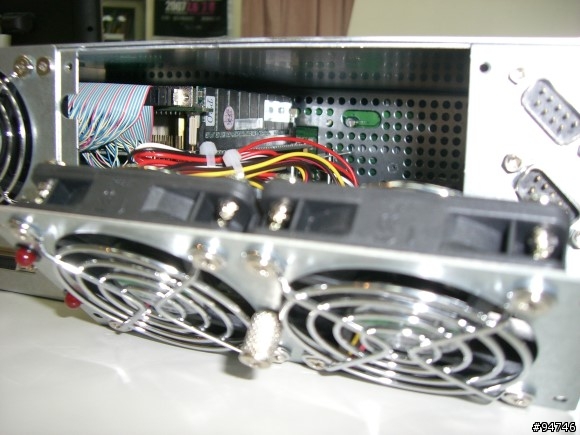

將風扇拆下後可以看到裡面的控制版
上面插有一條256MB的記憶體
[開箱] 很"大顆"的硬碟外接磁碟陣列

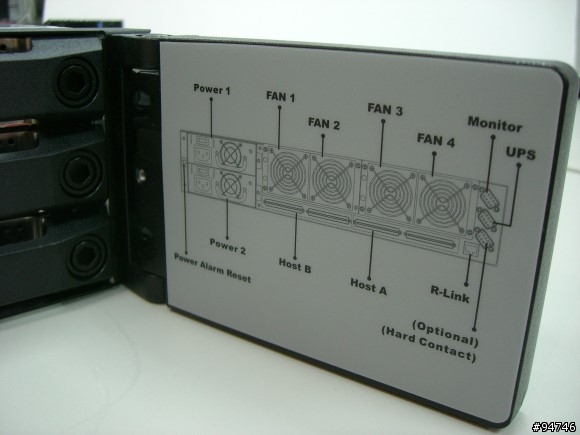

控制器背面有接口的說明.
不過為什麼不直接印在接口旁邊...這樣還要自己用麥克筆寫...
[開箱] 很"大顆"的硬碟外接磁碟陣列

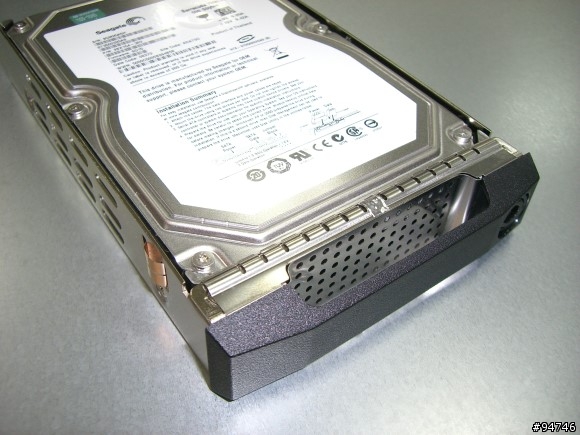

抽取盒近照把手部塑膠的
[開箱] 很"大顆"的硬碟外接磁碟陣列

盒上有內六角螺絲做開關防止直接被抽出來

抽出來
前面可以看到一排排的通風口空氣會確實流經硬碟散熱 TRAY是鐵(鋼材?)製品
[開箱] 很"大顆"的硬碟外接磁碟陣列

硬碟螺絲是特製的螺絲頭比較薄這樣才不會卡到..
[開箱] 很"大顆"的硬碟外接磁碟陣列

把硬碟都抽出來裡面可以看到背板
[開箱] 很"大顆"的硬碟外接磁碟陣列

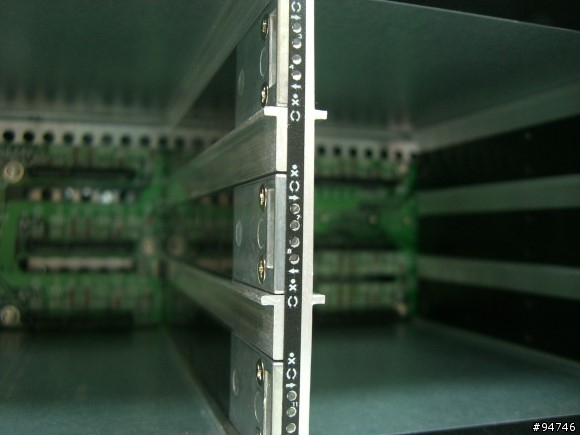

由於2U 12bay的密度很高指示燈超小字幾乎看不到了...
[開箱] 很"大顆"的硬碟外接磁碟陣列

上兩張照片可以看到機體大多是鋁材所製

原裝只有8顆硬碟再加碼4顆...250G的薄硬碟等下設成RAID 10來測試
[開箱] 很"大顆"的硬碟外接磁碟陣列

控制器

SCSI VHDCI接頭跟68PIN接頭
[開箱] 很"大顆"的硬碟外接磁碟陣列

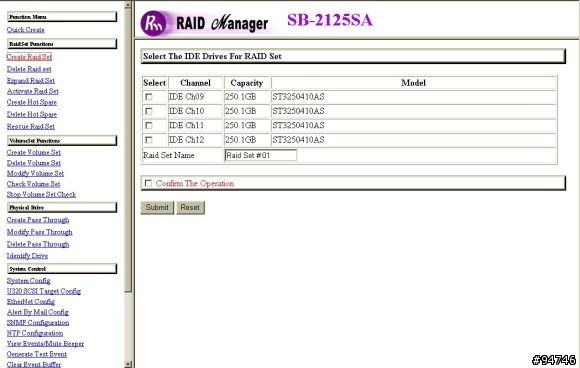

這是網頁介面

他是這樣設定的
要先把硬碟加入RAID SET
[開箱] 很"大顆"的硬碟外接磁碟陣列

再把RAID SET 設定成Volume
[開箱] 很"大顆"的硬碟外接磁碟陣列

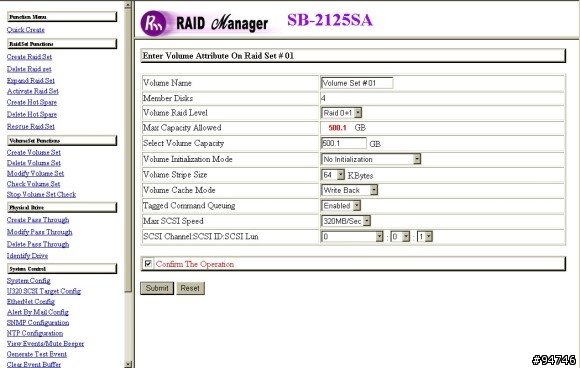

這裡才設定RAID型式

所以在一台機器裡可以有好幾種不一樣大小的SET 或Volume 然後有不一樣的RAID Level
然後可以分配到不同的 SCSI Channel上去

把他接上電腦

不過不幸的事情來了新電腦沒有SCSI接頭.......
所以...要有這張卡來幫忙
PCI-e的 ULTRA 320卡

Adapetc生產的 29320LPE
[開箱] 很"大顆"的硬碟外接磁碟陣列

是PCI-e 1X的卡他也可以改成LP的型式
不過既然機器上可以插全高就不用改了
有一內一外兩個通道
[開箱] 很"大顆"的硬碟外接磁碟陣列

後面的一顆晶片似乎是橋接晶片
應該是AIC-7901X晶片非原生的PCIE.介面

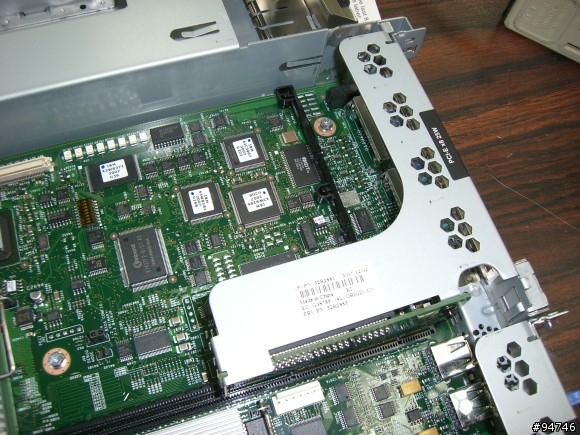

機器上的Riser-Card
[開箱] 很"大顆"的硬碟外接磁碟陣列

插上去

這是卡筍...就靠這個卡筍固定這張卡.
整個插卡動作不用動到螺絲起子
[開箱] 很"大顆"的硬碟外接磁碟陣列

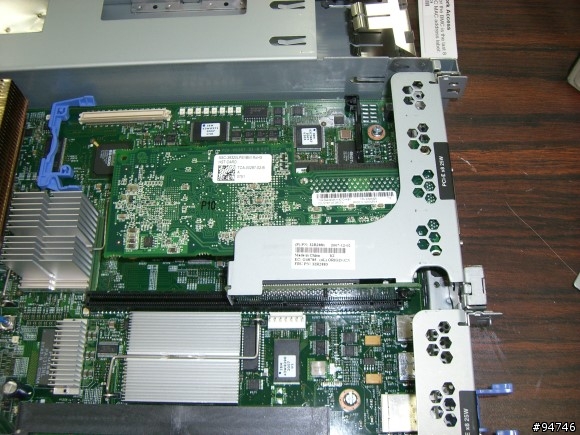

完成.可以看到轉卡上是8x的介面
[開箱] 很"大顆"的硬碟外接磁碟陣列

插回機器上

VHDCI介面超小.....但還不是最小. SAS介面更小用剛剛的線跟機器的介面連起來

[開箱] 很"大顆"的硬碟外接磁碟陣列

開機看一下速度....

唉怎麼只有800GB???!?

[開箱] 很"大顆"的硬碟外接磁碟陣列

看一下管理員

原來是MBR磁區...
要用超過2GB得使用 GPT

[開箱] 很"大顆"的硬碟外接磁碟陣列

改一下
OK了...
但是! HD TUNE還是不正常...

改用HDSPEED
OK了....
[開箱] 很"大顆"的硬碟外接磁碟陣列

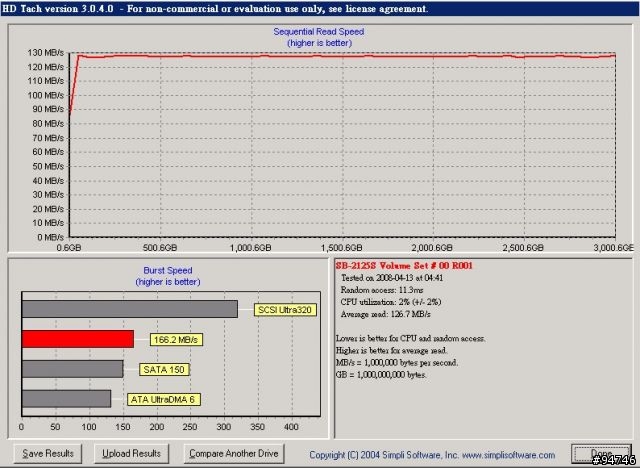

這是RAID6 8顆
[開箱] 很"大顆"的硬碟外接磁碟陣列

這是RAID10 4顆
[開箱] 很"大顆"的硬碟外接磁碟陣列

效果不大好
尤其是搜尋時間..........

參考用的SAS 146GB 15K
[開箱] 很"大顆"的硬碟外接磁碟陣列

看來RAID的速度不是很快...
影響這類型機器最大的問題就是控制板了...

這是一台精簡版的機器
一般我們看到的外接陣列都是"模組化抽換"的
從硬碟電源控制卡風扇到管理介面等等..這台都做成固定式的了
不過無所謂這是可以停機維修的系統.停一下不會怎樣的...

至於硬碟....這是成本問題....

補一張正在做調整的RAID6 因為RAID正在進行調整區塊大小的背景工作
[開箱] 很"大顆"的硬碟外接磁碟陣列

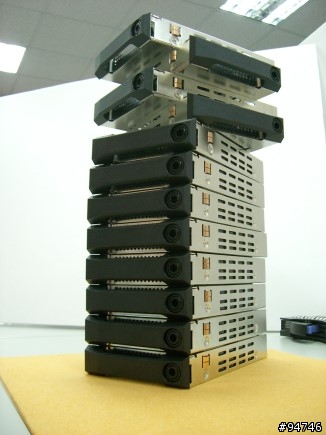

最後這不能省疊疊樂!!

再找一台來疊 XD

謝謝觀賞.

等區塊大小改好我在PO新的... 看看128K會不會好一點...

2008-04-13 5:14 發佈

文章關鍵字開箱大顆硬碟外接磁碟陣列

icewalker

icewalker
個人積分：289分
文章編號：5681460

289分

2樓

2008-04-13 8:21

進這種設備
大大請問您是個人用或是公司用?!

WiMAX

WiMAX
個人積分：61分
文章編號：5682730

61分

3樓

2008-04-13 11:36

jeffery@ wrote:
牧場開久了各位大大...(恕刪)

薄版似乎搜索時間都蠻差滴

如果是WD640那顆 X12 是多美好的一件事流口水

歪先生=真好玩=Arena speedo???

raphael168

raphael168
個人積分：2分
文章編號：5684155

2分

4樓

2008-04-13 14:17

家用的話噪音可能會讓人想上吊
可以透漏一下價錢嗎?

jeffery@

jeffery@
個人積分：29分
文章編號：5685816

29分

樓主

2008-04-13 17:44

to icewalker:不是個人用的 XD 個人用這有多好~~

to raphael168:吵還好.不會太大聲這台連HD記得好像是120K.

到現在為止改區塊大小的工作還沒有完成

這告訴我們不要隨便動RAID設定.尤其在RAID很大的時候......

nakamichi77

nakamichi77
個人積分：53分
文章編號：5725238

53分

6樓

2008-04-16 10:43

你效能不夠好的問題應該是你的那一張U320 SCSI HBA 所導致的, PCIe x1 最大效能只有250 MB/s, 而U320 最大的效能是理論值是320 MB/s....

建議換一張U320 的HBA 且最好是雙通道, 這樣對你的效能會大大提昇的!!

nakamichi

Ronliu_tw

Ronliu_tw
個人積分：0分
文章編號：5731764

0分

7樓

2008-04-16 18:12

你這個RAID是廣安的(Areca) http://www.areca.com.tw
可能是OEM, 修改了公司名稱和型號.

jeffery@

jeffery@
個人積分：29分
文章編號：5732553

29分

樓主

2008-04-16 19:16

Ronliu_tw wrote:
你這個RAID是廣安...(恕刪)

大大真行... 這樣都能看得出來....
這台是台製小有名的廠牌.

nakamichi77 wrote:
你效能不夠好的問題應...(恕刪)

可能不是.因為他Burst也不到250MB/S.
而且....PCI-E 原廠只有做1x介面沒得提升了! 囧

nakamichi77

nakamichi77
個人積分：53分
文章編號：5741123

53分

9樓

2008-04-17 10:45

jeffery@ wrote:
可能不是.因為他Burst也不到250MB/S.
而且....PCI-E 原廠只有做1x介面沒得提升了! 囧

可以參考這一塊, PCIe x4 dual channel U320 SCSI http://www.lsi.com/storage_home/products_home/host_bus_adapters/scsi_hbas/lsi22320se/index.html
光是用單一通道, 我相信效能也可以再提昇(您所測試的值, 確實有點太低了....U320 合理的數字應該要到250MB/S+ 才對)
雙通道都接到你那一顆很大的硬碟上, 再用software 做RAID 0 或MPIO 保證效能一定可以有很大的提昇的!!

且LSI 的SCSI HBA 跟外接式的SCSI RAID 也比較不會有相容性的問題!!

nakamichi

jeffery@

jeffery@
個人積分：29分
文章編號：5788743

29分

樓主

2008-04-20 22:29

問了一下效能頻頸似乎是這樣子沒錯...在PCI-E上面
不過也有一說是SCSI介面不夠快?

這台是暫用品..
看來下次購買時要考好好考慮介面跟卡的問題了...
SAS 跟SAS的HBA卡..
