微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
微星 SPATIUM M580 FROZR PCIe 5.0 SSD。

在去年推出 SPATIUM 系列固態硬碟後,可說是這塊市場新兵的微星動作相當頻繁,在年初推出 12 GB/s 等級的 SPATIUM M570 PRO FROZR(請見:微星 SPATIUM M570 PRO FROZR PCIe 5.0 SSD 實測 以極致被動空冷設計打造冷靜高效儲存) 後,隨著 PCIe Gen 5 固態硬碟速度推升到 14 GB/s 等級,微星也很快地推出對應產品,也就是這次陳拔開箱的 SPATIUM M580 FROZR PCIe 5.0 SSD。

微星 SPATIUM M580 FROZR PCIe 5.0 SSD 開箱與外觀

首先一樣先來看微星 SPATIUM M580 FROZR PCIe 5.0 SSD 的開箱與外觀,基本上微星 SPATIUM M580 FROZR PCIe 5.0 SSD 延續了先前 SPATIUM M570 PRO FROZR 的被動式散熱設計,具備三支熱導管的大型散熱鰭片,微星當初針對這個散熱設計表示可以降低 20℃ 左右的 SSD 溫度,提供給具備高效能 PCIe Gen 5 固態硬碟所需要的散熱效率。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
首先來看微星 SPATIUM M580 FROZR PCIe 5.0 SSD 的外盒正面,這部份的設計也跟 SPATIUM M570 PRO FROZR 相同,基本上就是將 M570 PRO 改為 M580。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

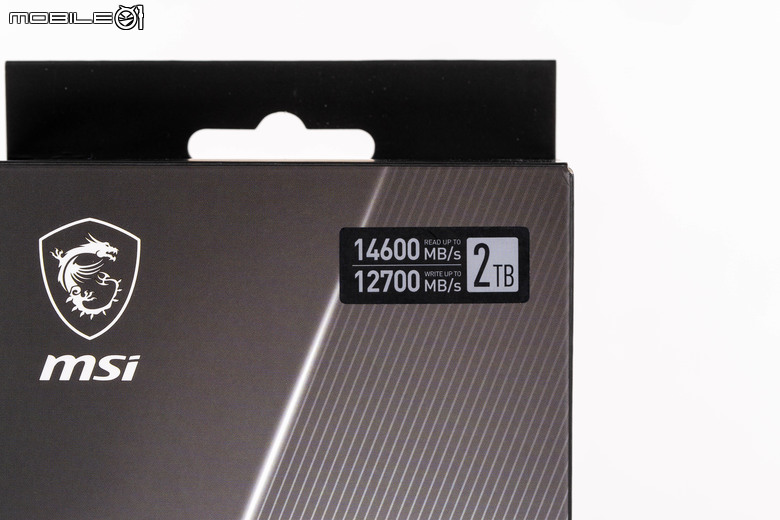

不過在循序讀寫性能上,則是由 M570 PRO 的 12400 MB/s 讀取、11800 MB/s 寫入提高到至 14600 MB/s 讀取、12700 MB/s 寫入,比起陳拔先前測試的美光 Crucial PRO T705 (請見:美光 Crucial T705 PCIe Gen 5 SSD 實測 以 14 GB/s 更高速度提供頂尖傳輸性能)還要再快一點。而這次陳拔測試的是 2 TB 的版本。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

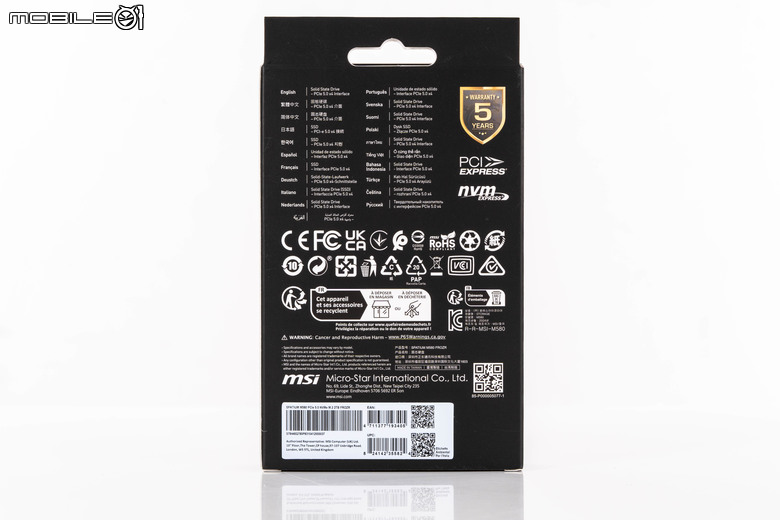

盒裝背面一樣是各國語言的說明以及相關認證標章。

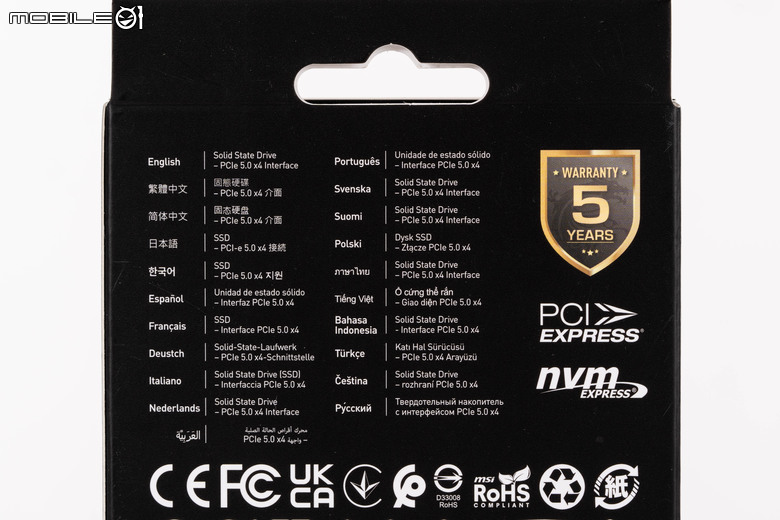

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能採用 PCIe 5.0 x4 規格,並且提供 5 年保固。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

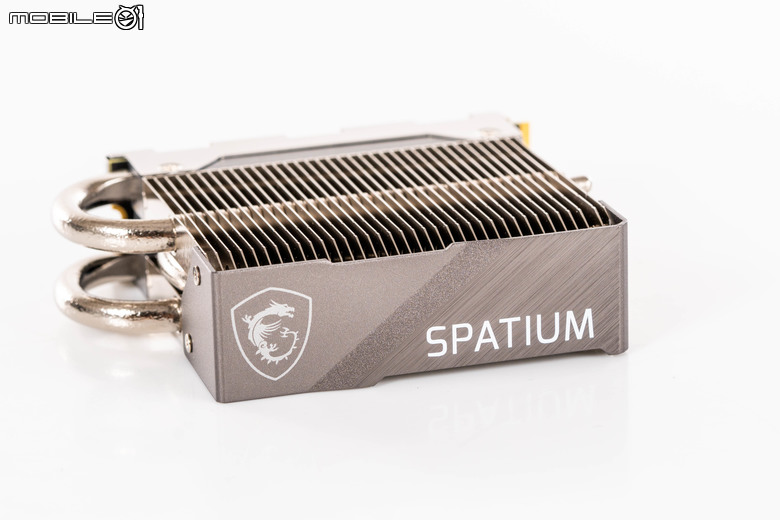

接著直接來看微星 SPATIUM M580 FROZR PCIe 5.0 SSD 本體,採用 40 片散熱鰭片搭配三具 U 型熱導管的散熱設計,整體尺寸為94.80mm(長)x 24.00mm(寬)x 71.65mm(高),基本上跟 M570 PRO FROZR 是一樣的。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

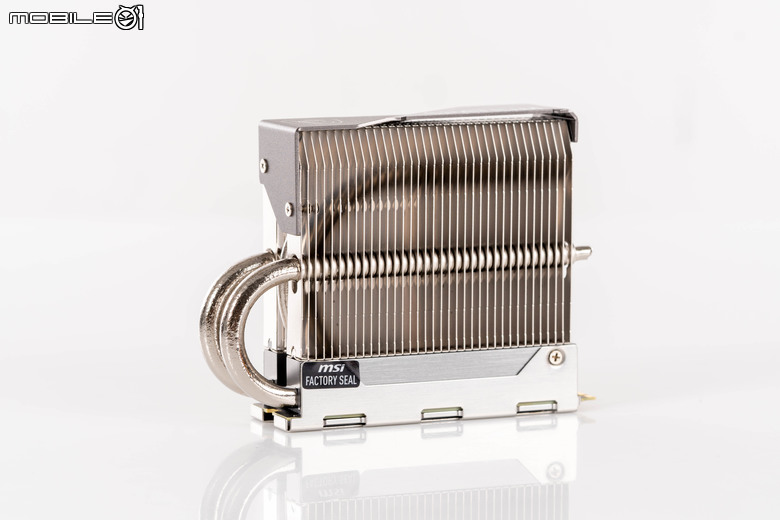

從側面看可以看到這個散熱設計的熱導管設計,透過不同曲率將熱度分別導至散熱片的不同區塊,增加散熱效率。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

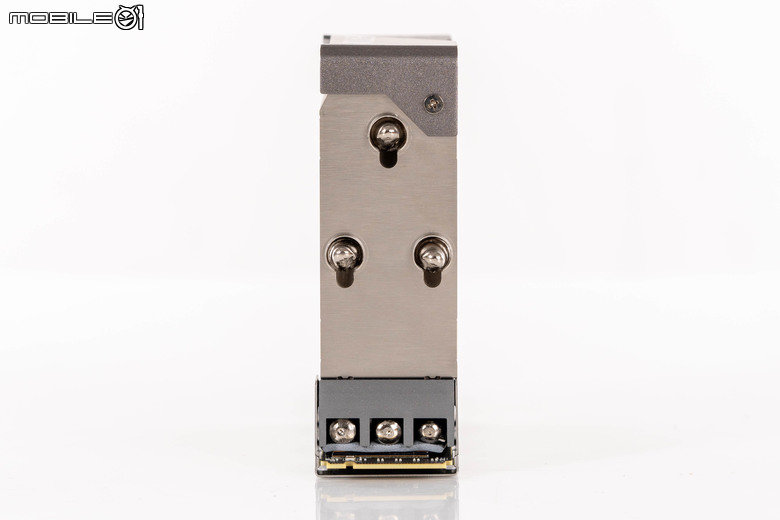

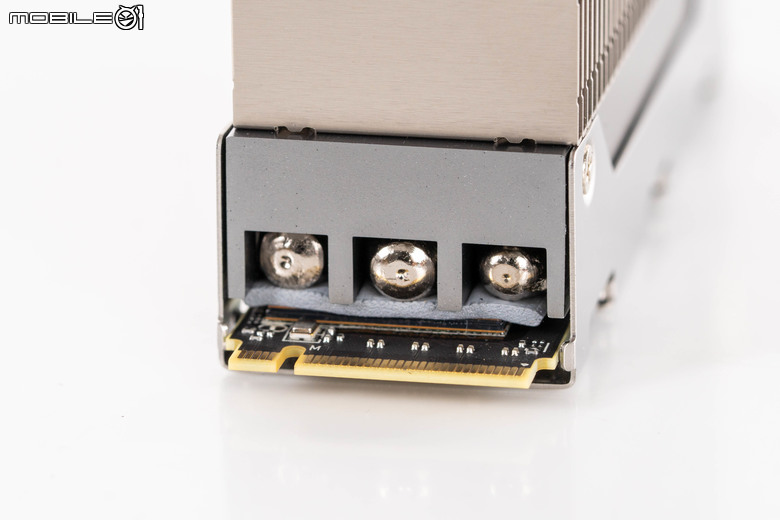

從側面看三支熱導管的位置分布。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
在下方與固態硬碟本體的接觸部分則是有導熱膠的黏貼,不過畢竟是借測品,陳拔在這邊就不便開啟來看使用的快閃記憶體顆粒與控制晶片。不過如無意外的話,應該也是使用 Phison 群聯科技的 PCI Gen 5 控制器。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
散熱片頂端一樣有 SPATIUM 的產品字樣以及微星龍魂標示,另外透過斜向與異材質化的處理增加視覺層次,不會就是一塊金屬在那邊。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

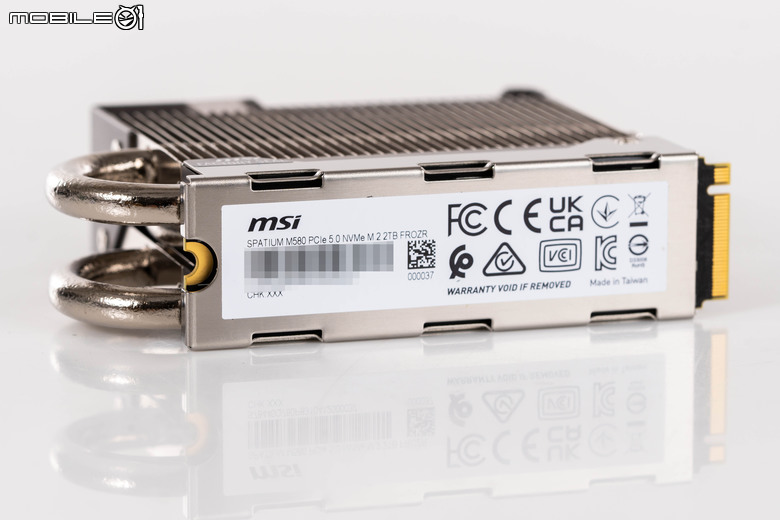

底部則是產品保固與序號貼紙。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

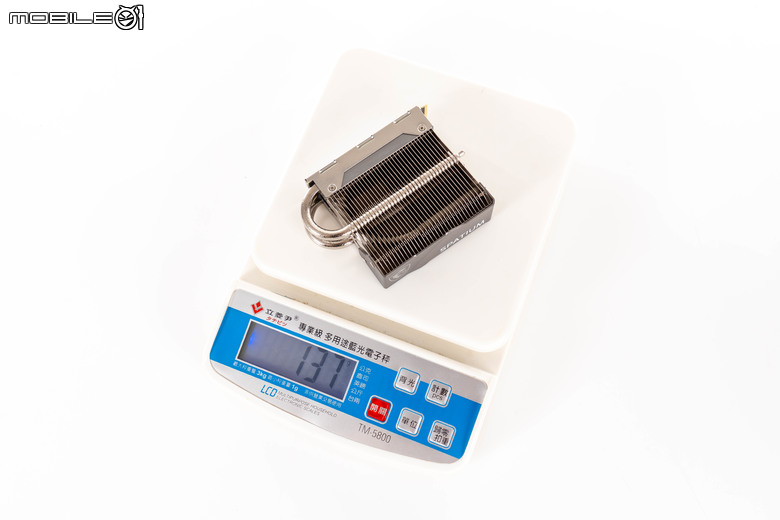

重量部分為 137 克,跟 M570 PRO 差不多,基本上要安裝在主機板上還是要靠傳統的螺絲鎖固形式固定會比較好。

微星 SPATIUM M580 FROZR PCIe 5.0 SSD 上機實測

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
微星 SPATIUM M580 FROZR PCIe 5.0 SSD。

接著就將微星 SPATIUM M580 FROZR PCIe 5.0 SSD 安裝到測試平台上進行測試,測試平台依舊使用 AMD X670E 主機板搭配 Ryzen 9 7950X 處理器的配置,將微星 SPATIUM M580 FROZR PCIe 5.0 SSD 安裝到與處理器直連的第一組 M.2 SSD 插槽進行測試,以下是測試平台的配置:

處理器:AMD Ryzen 9 7950X
主機板:ROG CROSSHAIR X670E Hero 主機板
記憶體:Kingston FURY Renegade RGB DDR5-6000 16GB x2
處理器散熱器:CORSAIR iCUE H170i ELITE LCD 420 AIO
系統 SSD:三星 980 Pro PCIe Gen4 NVMe M.2 SSD 1TB
電源供應器:CORSAIR HX1500i 1500W
作業系統:Windows 11 Pro 23H2 版(電源部分採用『平衡』設定,並且關閉記憶體隔離保護功能)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
測試平台的配置。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

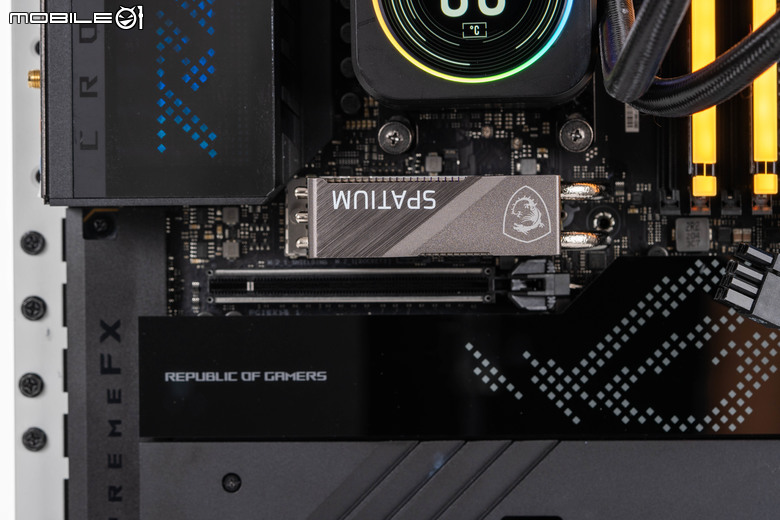

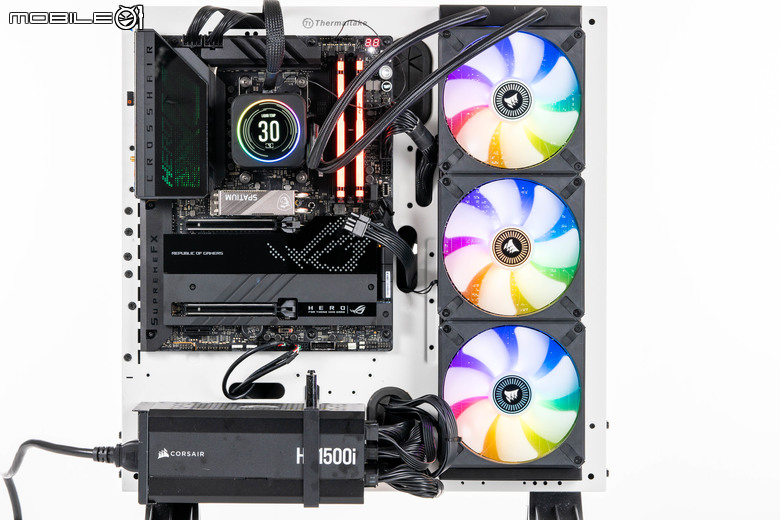

微星 SPATIUM M580 FROZR PCIe 5.0 SSD 安裝在測試平台上的樣子,因為 ROG 主機板 M.2 插槽方向的關係,裝上去散熱片上的字樣會是反向的,如果是微星自家主機板的話就會是正的了,如果在乎這點的夥伴就要考慮一下。(手上沒有微星的主機板就.....)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

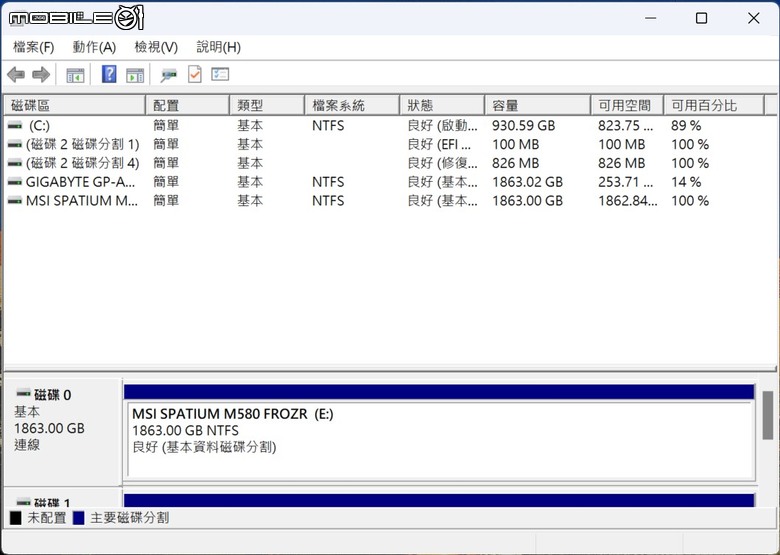

在經過 Windows 11 磁碟管理員以 NTFS 檔案格式格式化後,微星 SPATIUM M580 FROZR PCIe 5.0 SSD 2TB 版本的可用空間為 1863 GB。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
在 Crystal Diskinfo 裡面顯示的資訊。

接著進入實測部分,首先利用 Crystal DiskMark 進行循序讀寫速度的測試,結果如下:

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

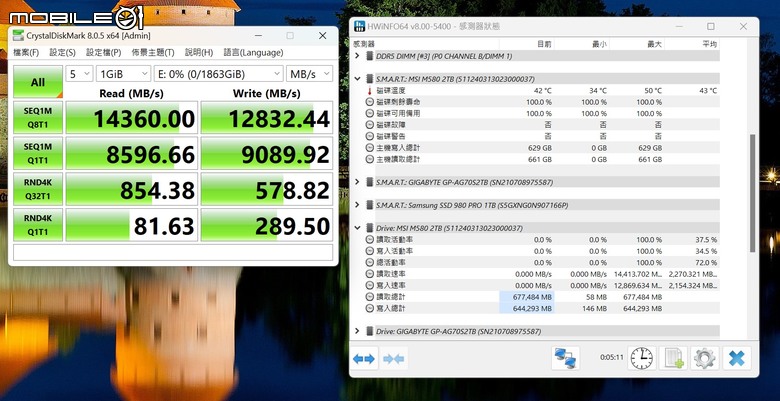

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟 2TB 版本在這部分的測試表現如下:循序讀取的成績為 14360 MB/s、循序寫入的成績為 12832.44 MB/s, 在 4K 小區塊隨機寫入深度 1 的部分,讀取速度為 81.63 MB/s、寫入速度為 289.50 MB/s,測試時的最高溫度為 50℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

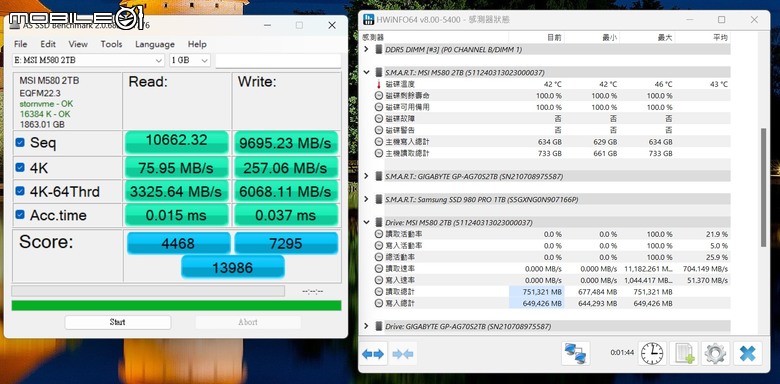

而在 AS SSD BenchMark 的測試部分,在 1GB 的測試檔案設定下,微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟 2TB 版本在這部分的測試表現為:總分為 13986、循序讀取 10662.32 MB/s、寫入 9695.23 MB/s、測試檔案的存取時間為讀取 0.015 ms、寫入 0.037 ms,測試時的最高溫度為 46℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

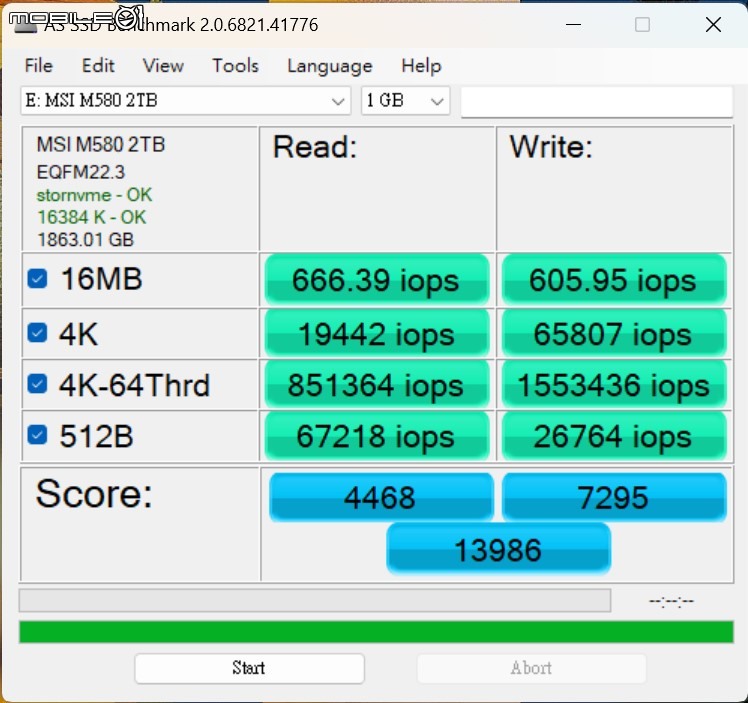

切換到 IOPS 的檢視結果,在隨機存取 IO 部分的成績,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在 4K 區塊隨機讀寫成績為為讀取 19442 iops、寫入 65807 iops。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

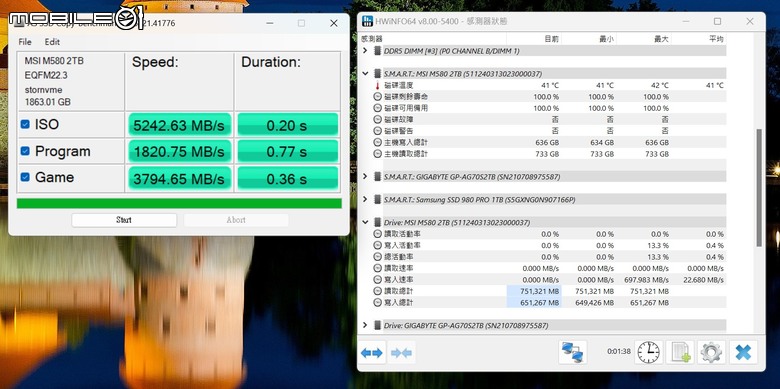

在拷貝效能部分,在 AS SSD BenchMark 拷貝測試項目中,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本所得到的成績為:ISO 拷貝項目 5242.63 MB/s、程式拷貝項目 1820.75 MB/s、遊戲拷貝項目 3794.65 MB/s。而在整體測試過程中的最高溫度則是42 ℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

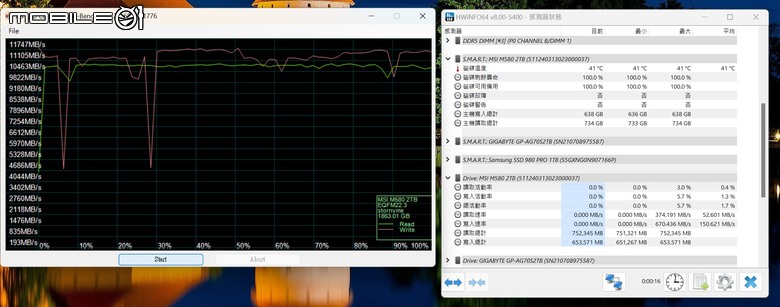

在資料壓縮測試部分,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本讀取效能大約在 10300 MB/s 左右,而在寫入速度部分則是略高一點,大致上在 10700 MB/s 至 11000 MB/s 左右上下,測試時的最高溫度則是 41℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

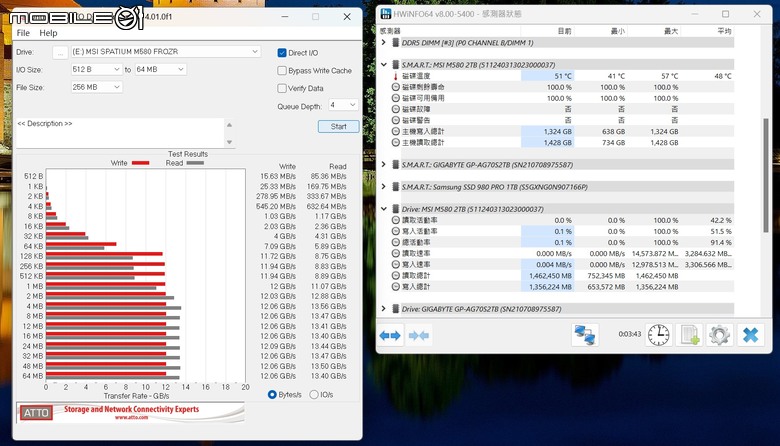

在 ATTO Disk BenchMark 的測試中,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本的最高讀取速度峰值出現在 4 MB(含 4 MB)以上的區塊,速度為 13.5 GB/s。寫入部分則是出現在 128 KB (含 128 KB)以上區塊,速度為 12 GB/s 左右。測試時的最高溫度為 57℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

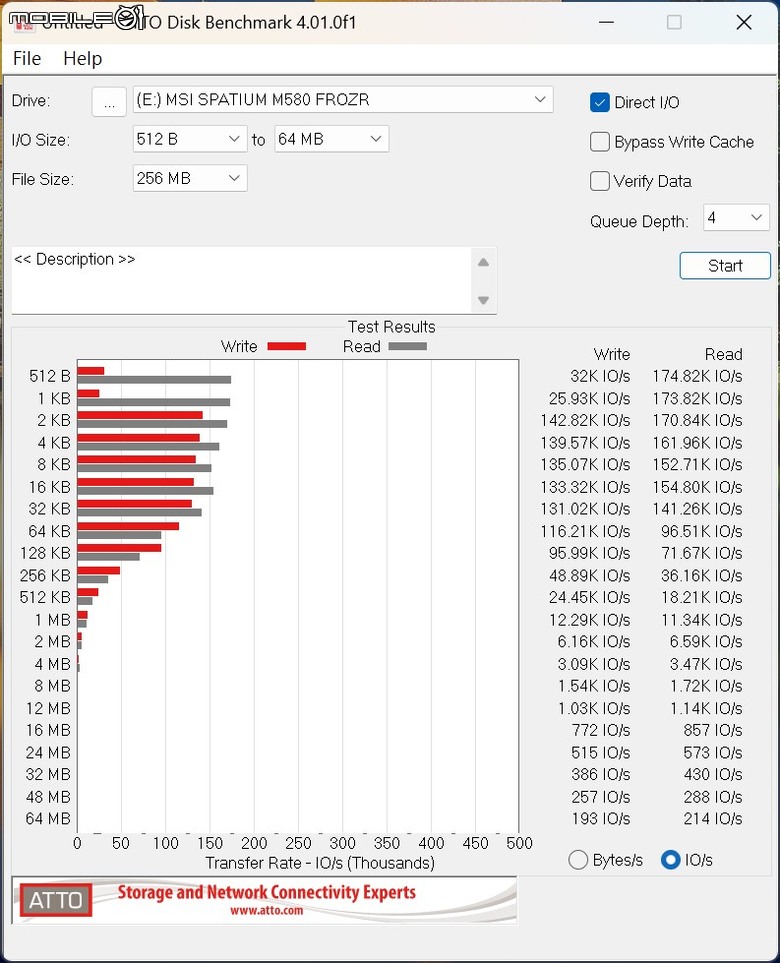

以 IO 存取頁面來檢視,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本的最佳 IO 存取效能表現出現在 2 KB 至 32 KB 區塊的部分,讀取部分最高有 174.8 KIO/s,寫入部份則是 142.8 KIO/s。(點擊可看大圖)

接著以 AIDA 64 線性寫入測試來看微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在持續寫入資料的性能表現,以下是測試結果:

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

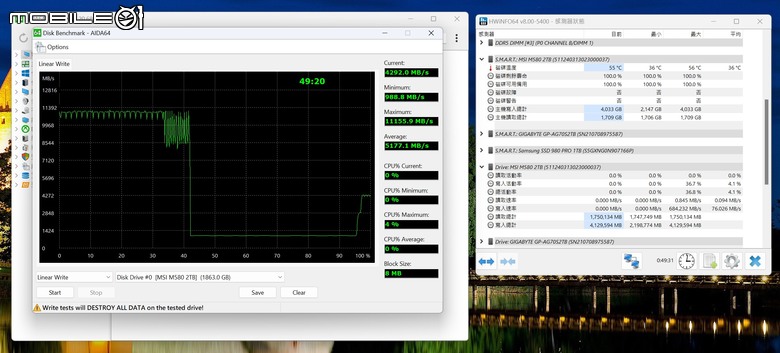

可以看到微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本,在持續線性寫入下,大約到 33% 的容量後就會開始有效能不穩定的狀態,而到了 42% 左右的容量,效能就會大幅下降至 1000 MB/s 的等級,到了快寫滿整體容量後才會開始慢慢地拉回。而整體測試過程中的最高溫度為 56℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本 PCMark 儲存項目效能測試

接著透過 PCMark 10 的儲存裝置測試項目,來看看微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在模擬一般電腦作業時的效能表現,分為測試綜合表現的 Full System Drive Benchmark、資料儲存為主的 Data Drive Benchmark 以及測試耐久性能的 Drive Performance Consistency Test 三項測試,以下是測試結果:

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

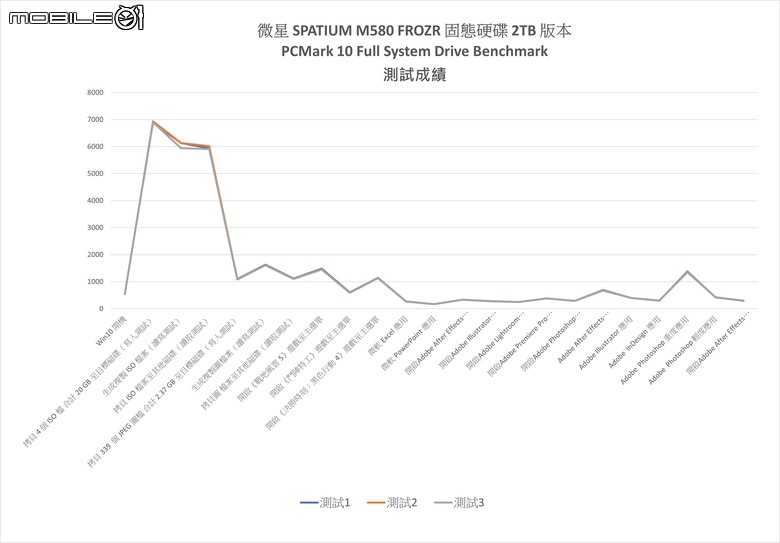

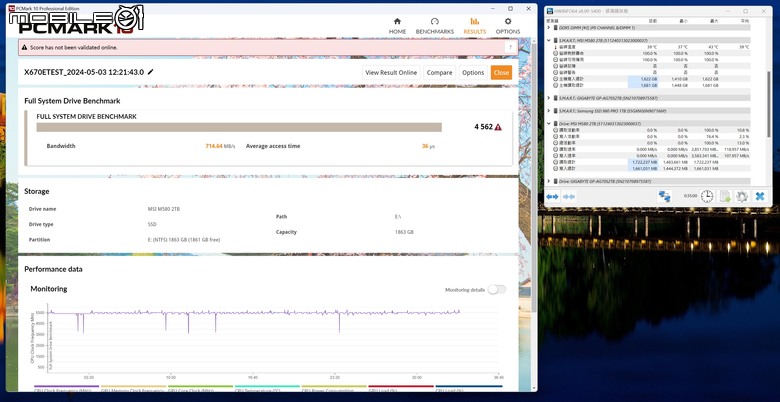

在單碟測試綜合表現的 Full System Drive Benchmark 部分,將微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本模擬成電腦中唯一的 SSD 進行效能測試,測試內容包括 Windows 10 的開機時間、Adobe 各應用程式的開啟時間、四款遊戲的開啟時間以及檔案的拷貝效能測試,共進行 3 輪69 次測試,共寫入 204 GB 大小的檔案。微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在這部分獲得的成績為 4562 分,平均單次 IO 存取時間為 36 微秒、存取時所取得的頻寬為 714.64 MB/s,整體測試過程中最高溫度為 43℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
在細項成績部分,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在單純的檔案檔案傳輸測試中,平均的傳輸效能為 6311 MB/s,而在遊戲應用部分的傳輸速度為 1065 MB/s 左右。至於在一般應用程式上,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本則是具備 418 MB/s 左右的傳輸效能。

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

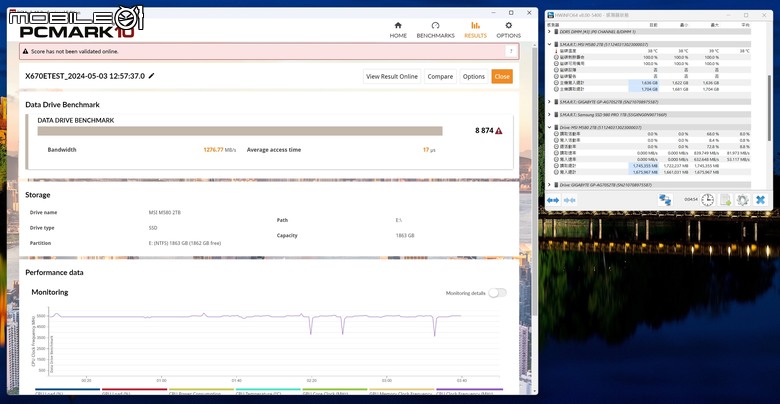

在作為資料碟使用的 DATA Drive Benchmark 測試部分,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在這裡獲得的分數為 8874、取得頻寬為 1276.77 MB/s,平均存取時間為 17 微秒,而測試時的最高溫度為 39 ℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

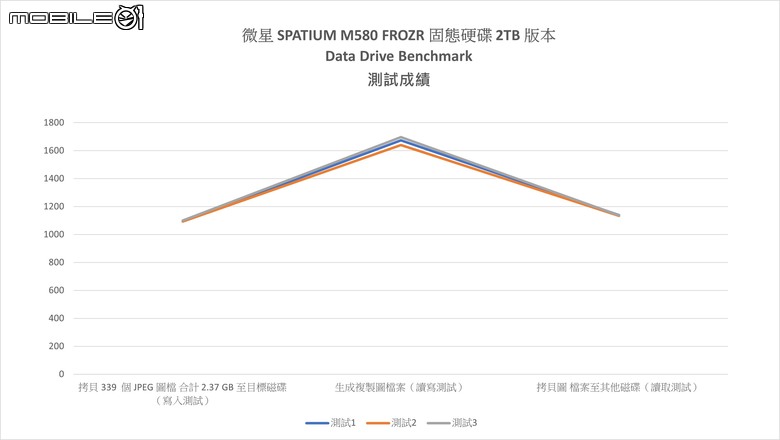

在細項表現部分,以 339 個 JPEG 圖檔,總計 2.37GB 的素材進行寫入、內部複製以及讀取的效能測試,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在磁碟內部複製的效能平均為 1.67 GB/s ,在對外存取的部分,寫入約 1.095 GB/s 左右,讀取約 1.136 GB/s。(點擊可看大圖)


微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

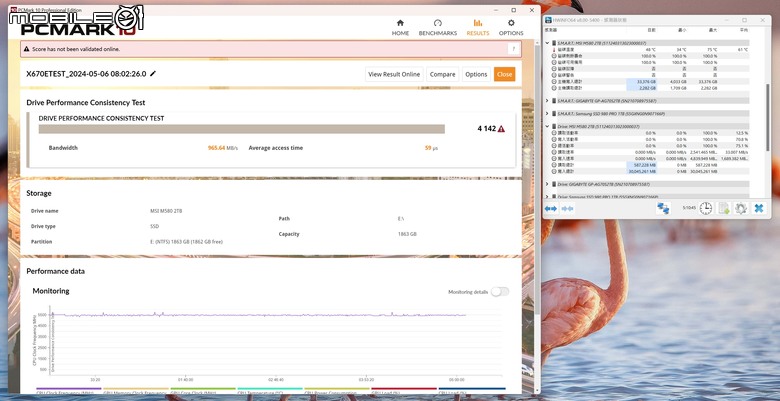

而在磁碟耐久度的 Drive Performance Consistency 測試項目部分,利用 Adobe 系列創作軟體、大型 ISO 檔案寫入/複製以及 339 張 JPEG 檔案寫入/複製等項目進行測試,在不同測試階段中,會先對測試 SSD 進行不同形式的大量寫入動作,來測試 SSD 在進行不同大量寫入工作後的存取效能。微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在這部分所得到的分數為 4142,取得頻寬為 965.64 MB/s,平均單次存取時間為 59 微秒,測試過程中的最高溫度為 75℃。(點擊可看大圖)

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

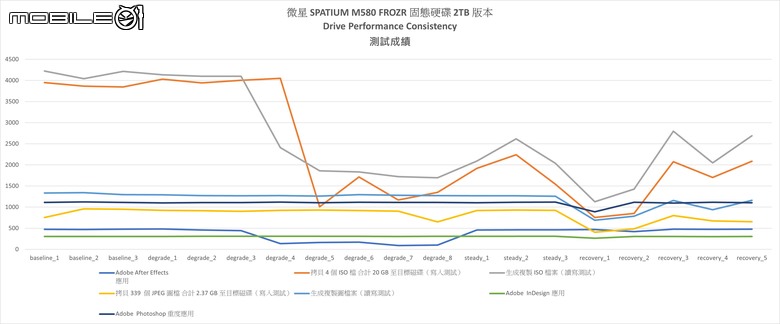

至於在細項表現部分,可以看到微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在測試前段維持了相當穩定的表現,單純讀寫部分在大量寫入後要到 degrade 3 階段才開始出現效能衰退的狀況,應用程式部分則是效能衰退現象出現的更晚,在前/中段都提供了相當穩定的讀寫效能,而後段效能回復的速度也相當快。(點擊可看大圖)


微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能
而在遊戲相關的 3DMark 儲存效能測試部分,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在這邊獲得了 4549 分的成績,平均存取頻寬為 640.88 MB/s,存取時間為 47 微秒,測試時的最高溫度為 44℃。(點擊可看大圖)

可以看到在實際應用的測試部分,跟先前的 M570 PRO FROZR 相比,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在效能上並沒有太大的差異,不過在測試耐久性的 Drive Performance Consistency 以及 3DMark 儲存效能 測試項目部分,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在這兩個項目中測出了比較好的表現。

至於在溫度表現部分,同樣得益於大型的散熱鰭片設計,讓微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本在測試時除了長時間持續寫入或是大量頻繁存取 IO 的測試項目,基本上都能控制在 50 ℃ 以下的溫度,可以看到微星的 FROZR 大型散熱片設計的確有幫助。而陳拔也在進行連續寫入測試時以紅外線測溫儀拍攝了微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本的表面溫度,所記錄到的最高數值如下:

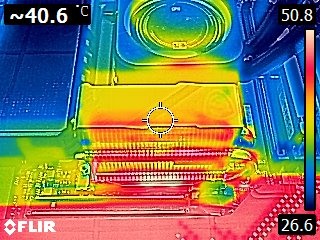

頂部
微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

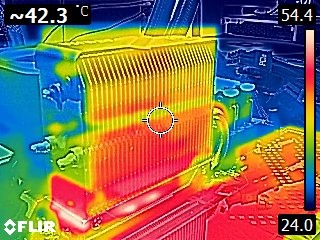

中央
微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

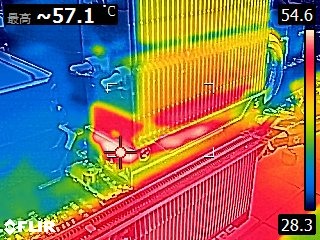

底部最熱點
微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能


表面溫度也可以壓制在 60℃ 以下,算是相當不錯。

微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本測試總結

微星 SPATIUM M580 FROZR PCIe 5.0 固態硬碟實測 以大型散熱設計打造更快傳輸效能

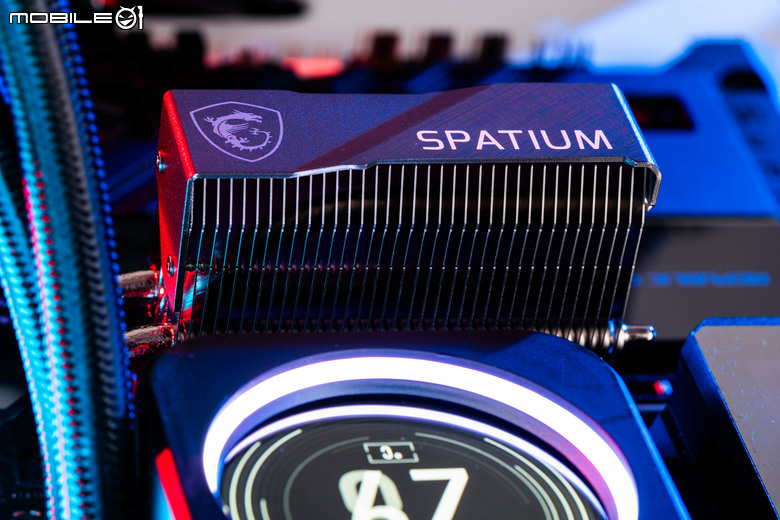

微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本。

就測試結果來看,這次微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本的確再度透過大型的被動散熱片設計,讓溫度較高的 14GB/s 等級固態硬碟的效能可以完全的發揮,即便像是陳拔在開放/無機殼內散熱氣流的測試平台上,微星 SPATIUM M580 FROZR 固態硬碟 2TB 版本也能將溫度控制在一定的程度,對於固態硬碟的效能跟壽命,都會有一定的幫助,而這樣的大型空冷設計,在未來隨著 PCIe Gen 5 高速 SSD 的溫度越來越高,說不定都會成為產品出貨時的標準配備。
