型號：KCD61LUL3T84
規格：U.3 15mm
傳輸介面：PCIe 4.0 x4，NVMe
NAND種類：KIOXIA BiCS FLASH 96層3D TLC
最高連續讀取速度：6,200MB/s
最高連續寫入速度：2,350MB/s
最高隨機讀取IOPS：1,000K IOPS
最高隨機寫入IOPS：60K IOPS
DWPD(每日全碟寫入次數，Drive Writes Per Day)：1.0(5年)，換算成TBW為7008TB
▼本體金屬外殼正面標籤有商標、型號、NVM Express標誌、PN、韌體版本、SN、硬體版本、日期、警語、產品名稱、電壓電流、注意高熱標誌、認證標誌、產地(菲律賓)、製造商

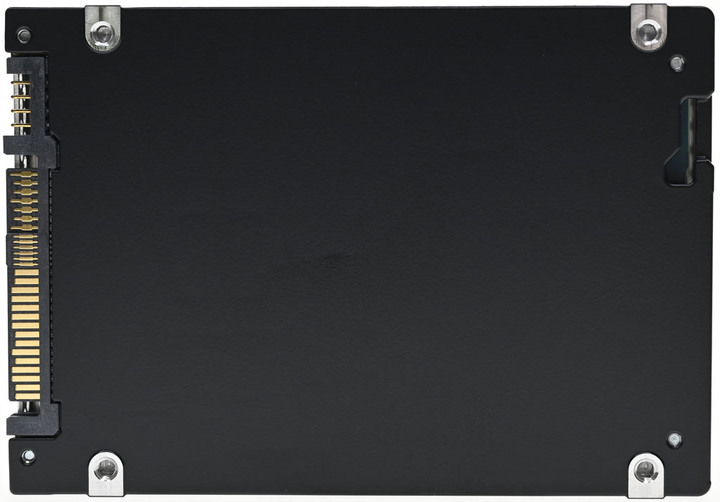

▼本體金屬外殼背面有固定用螺絲孔

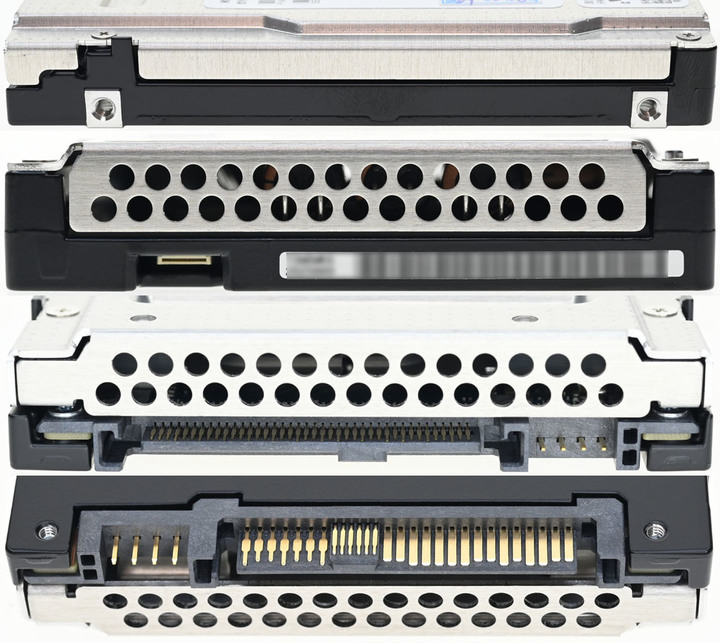

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD尺寸為2.5吋15mm規格，2個長邊側面有固定用螺絲孔，2個短邊側面銀色金屬上蓋有圓形孔洞網狀通風口，其中1個短邊側面有SFF-8639連接器。U.3與U.2主要差異在於U.3基於SFF-TA-1001標準，調整連接器的高速資料線配置，裝置除了可透過PCIe直接連接外，還可支援三模控制器(Tri-Mode Controller)，讓NVMe、SAS、SATA裝置可共用相同連接器。支援U.3的NVMe SSD可直接向下相容於U.2介面平台設備

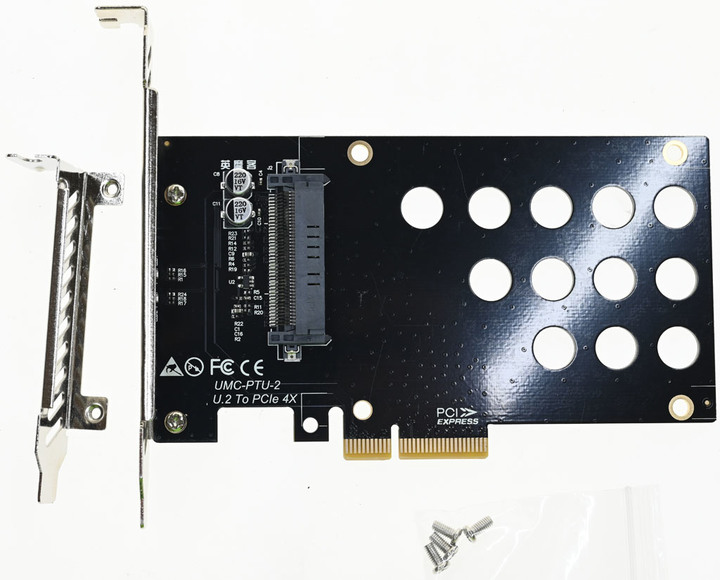

▼要在一般主機板上安裝KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD，需要使用U.2轉PCIe x4卡，這款轉接卡的電路板上有協助散熱的圓孔，並提供標準擋板及Low Profile擋板

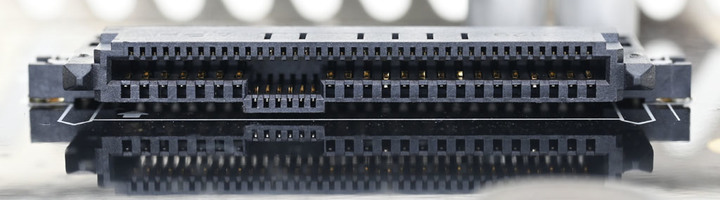

▼轉接卡上的SFF-8639插座

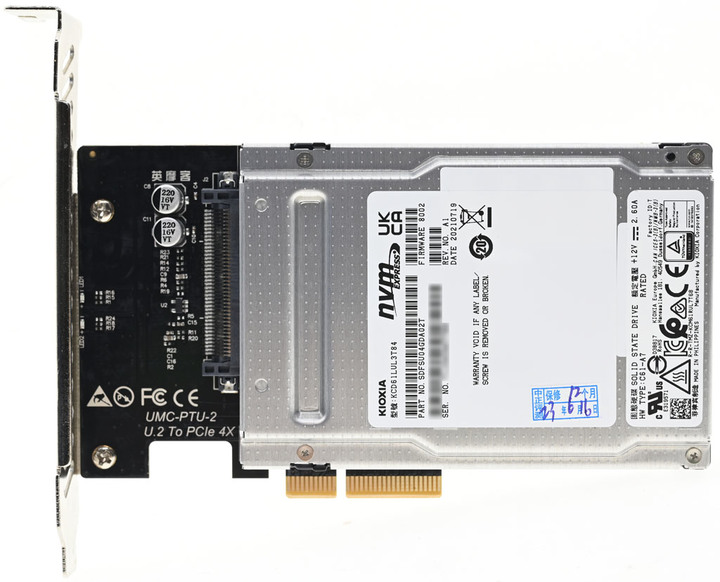

▼將KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD安裝在轉接卡上示意圖
接下來是上機測試，以下是測試配備：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：Intel CORE i7-12700K
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD裝在轉接卡上，並插在主機板的第一支PCIe X16擴充槽(CPU直連)
▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD在Windows磁碟管理內實際可用容量為3576.97GB(因為廠商算法是1TB=1,000,000,000,000位元組，而作業系統算法是1TB=1,099,511,627,776位元組)

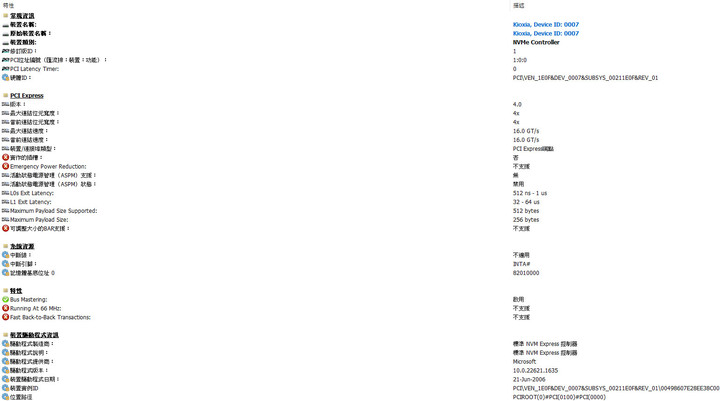

▼匯流排硬體資訊內容，KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD以PCIe 4.0 x4連接，連接速度16GT/s

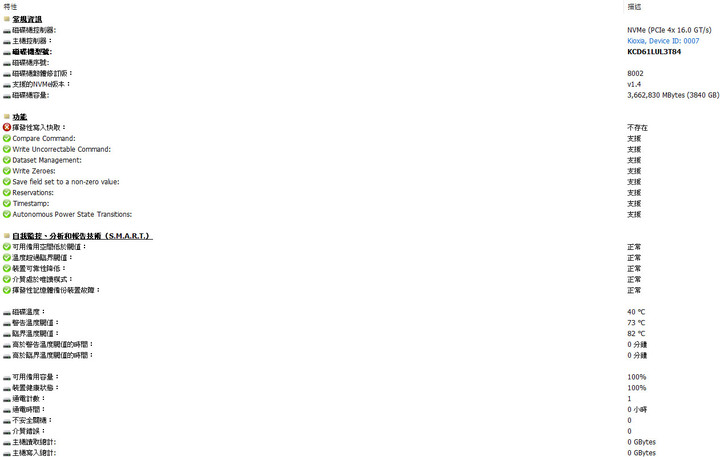

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD硬體資訊內容，NVMe版本為v1.4

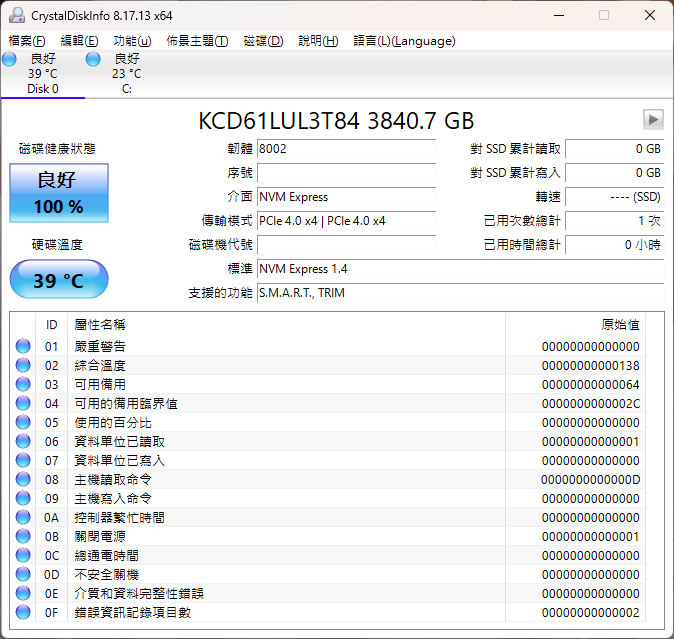

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的CrystalDiskInfo資訊內容

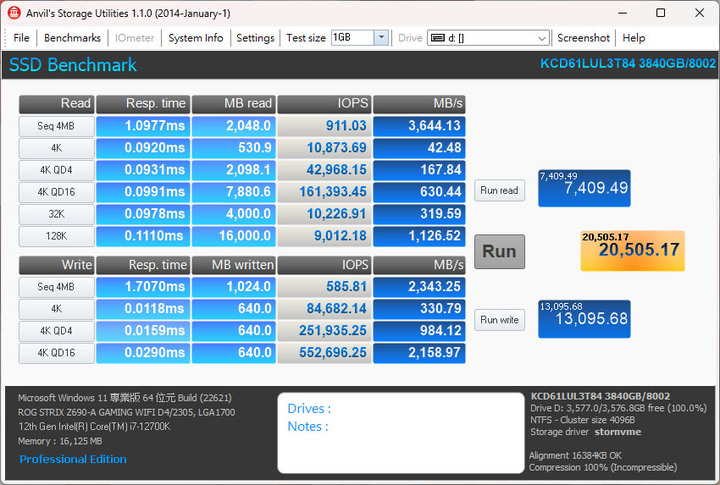

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的Anvil's Storage Utilities傳輸速度測試

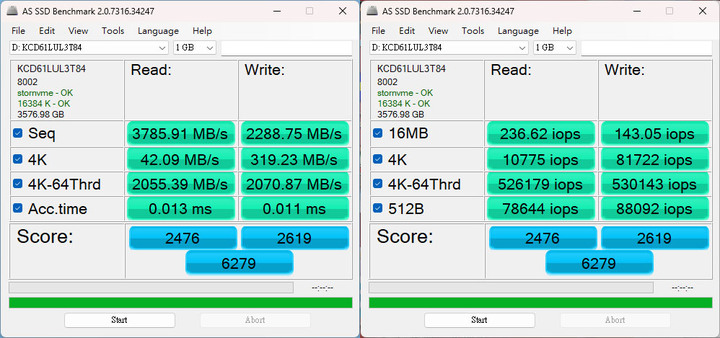

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的AS SSD Benchmark測試

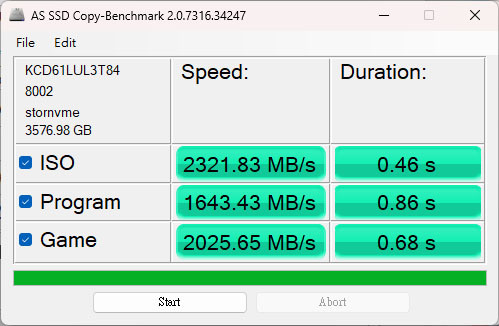

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的AS SSD Copy-Benchmark傳輸速度測試

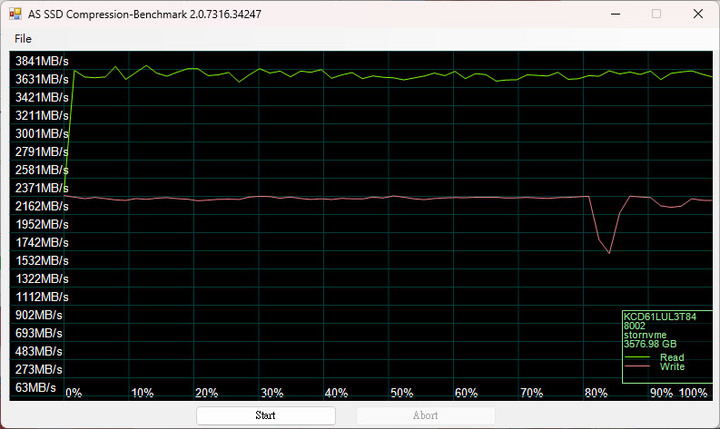

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的AS SSD Compression-Benchmark傳輸速度測試

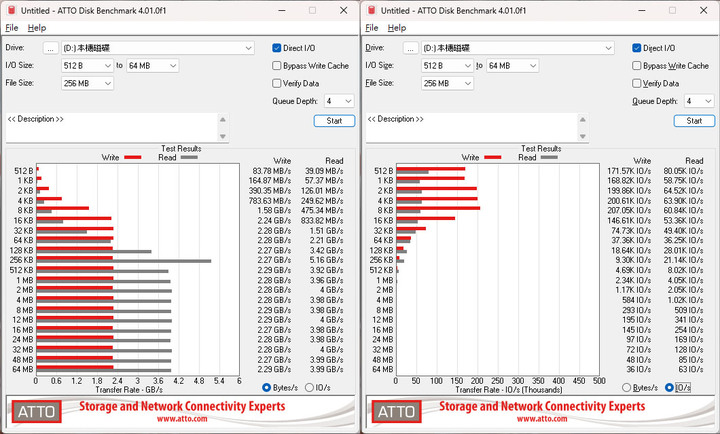

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的ATTO Disk Benchmark傳輸速度測試

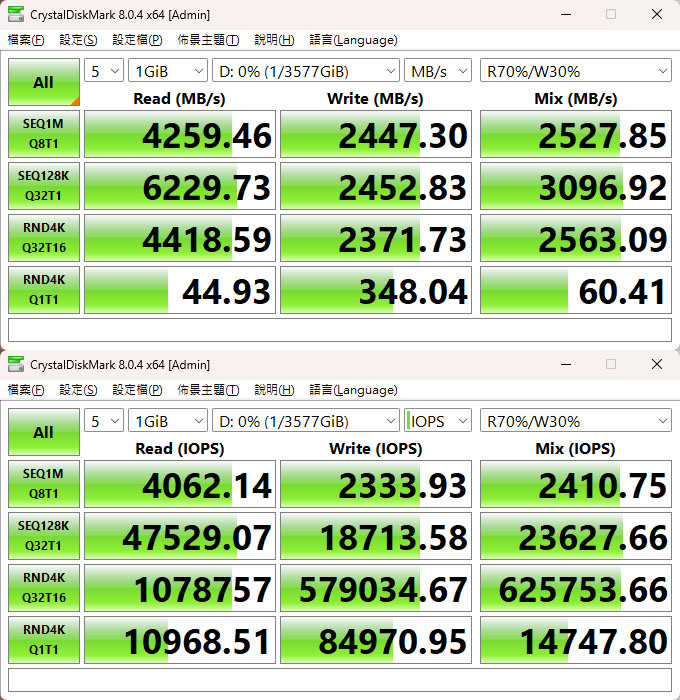

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的CrystalDiskMark預設(NVMe)+Mix(R70%/W30%)傳輸速度測試

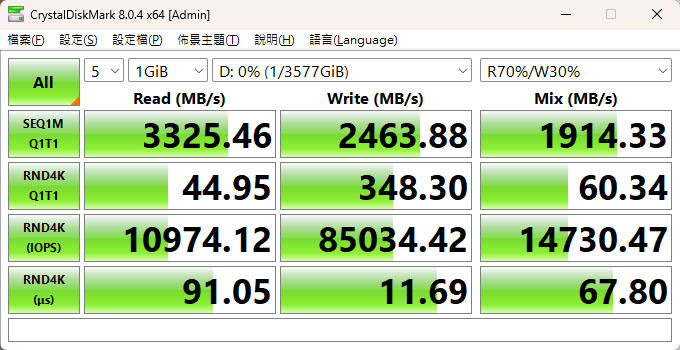

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的CrystalDiskMark真實世界效能(NVMe)+Mix(R70%/W30%)傳輸速度測試

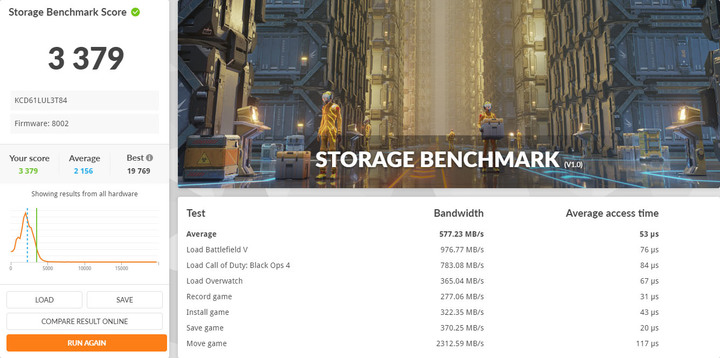

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的3DMARK STORAGE BENCHMARK測試成績
▼從系統碟拉8個25GB檔案寫入KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD，連續複製18次，第1至3次寫入狀況如下圖，均維持在2.23至2.27GB/s的速度

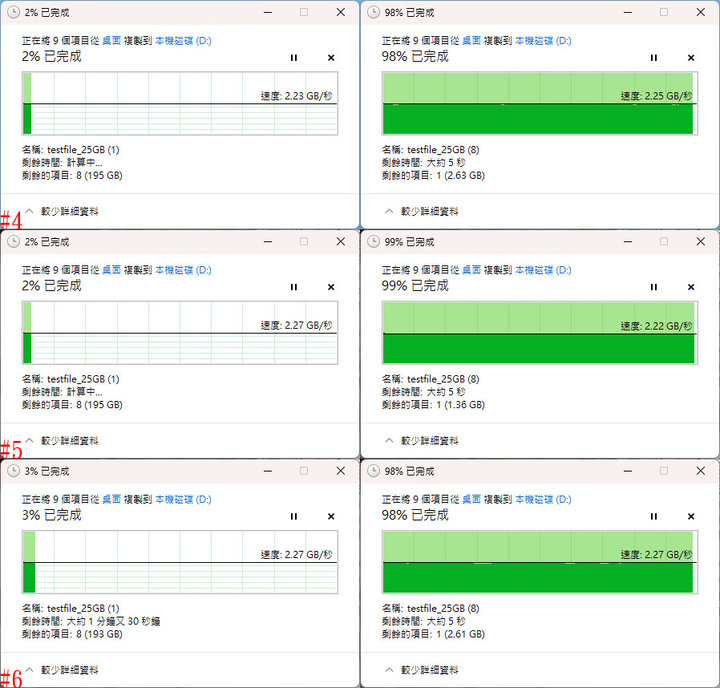

▼第4至6次寫入狀況如下圖，均維持在2.22至2.27GB/s的速度

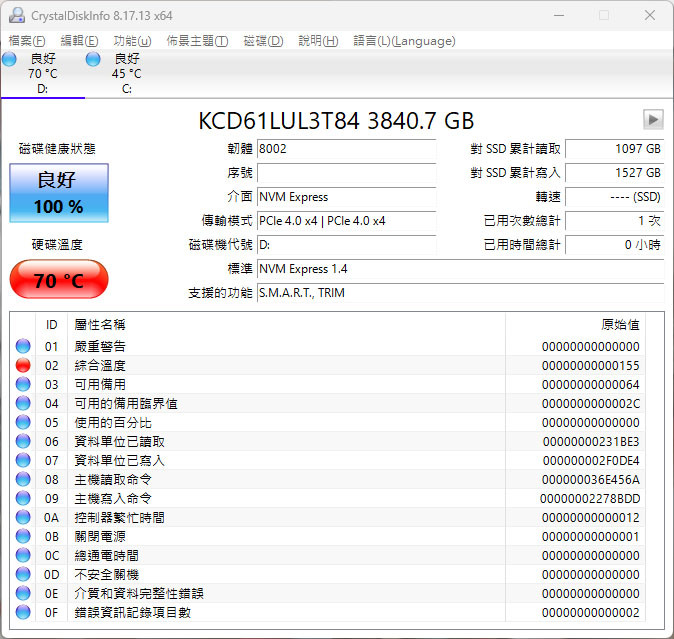

▼在附近沒有氣流流動下，KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD進行複製測試時，於第5次複製中溫度提高至70度，所以第5次之後的複製測試增加風扇帶動附近氣流

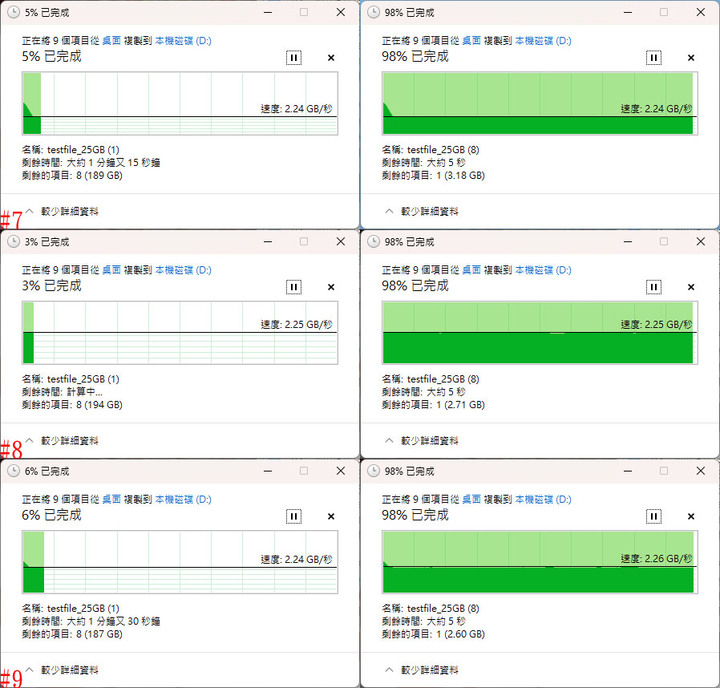

▼第7至9次寫入狀況如下圖，均維持在2.24至2.26GB/s的速度

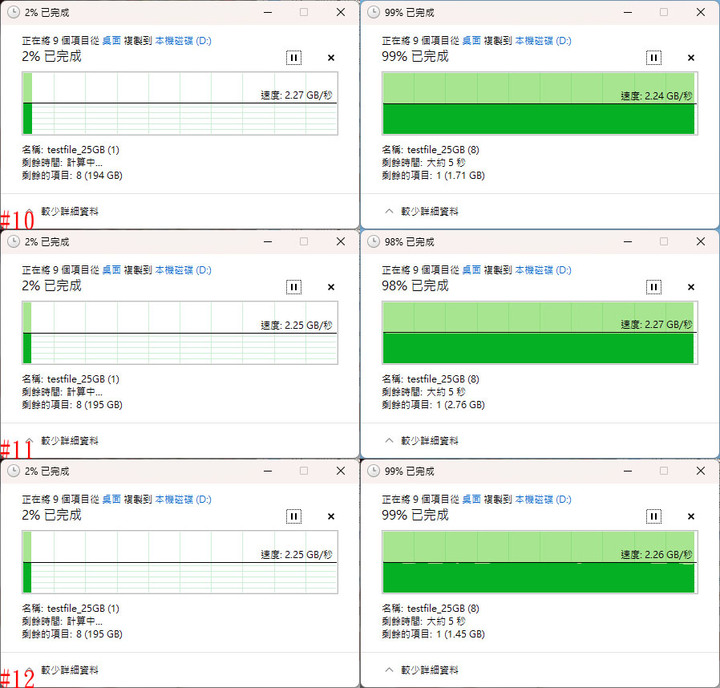

▼第10至12次寫入狀況如下圖，均維持在2.24至2.27GB/s的速度

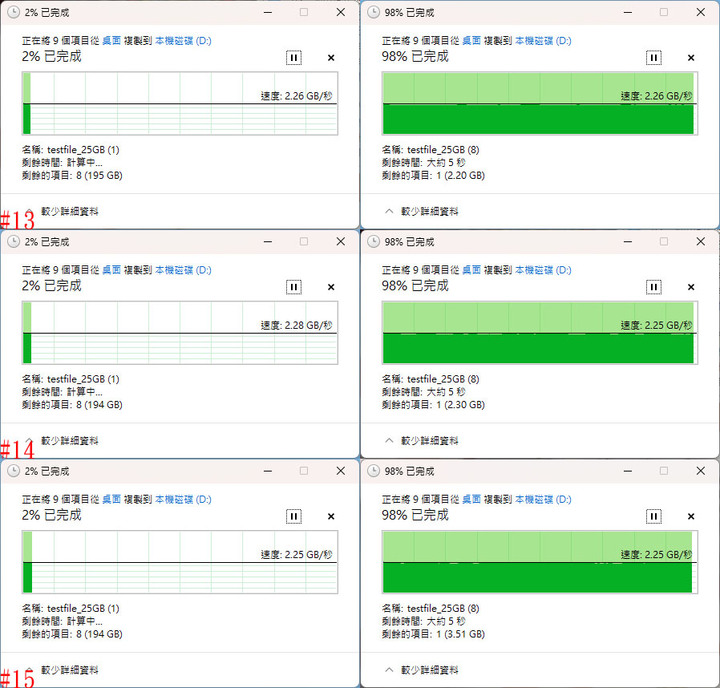

▼第13至15次寫入狀況如下圖，均維持在2.25至2.28GB/s的速度
▼第16至18次寫入狀況如下圖，均維持在2.21至2.29GB/s的速度

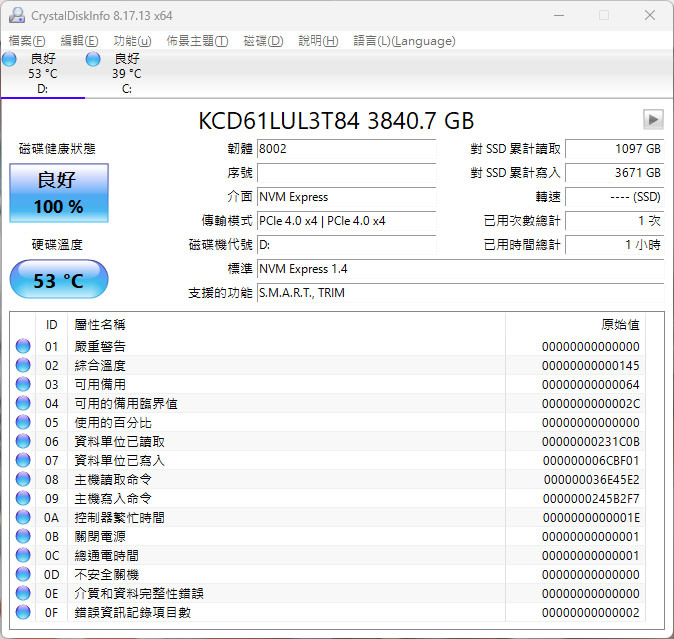

▼有風扇帶動附近氣流的KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD進行18次複製測試後的CrystalDiskInfo溫度數據

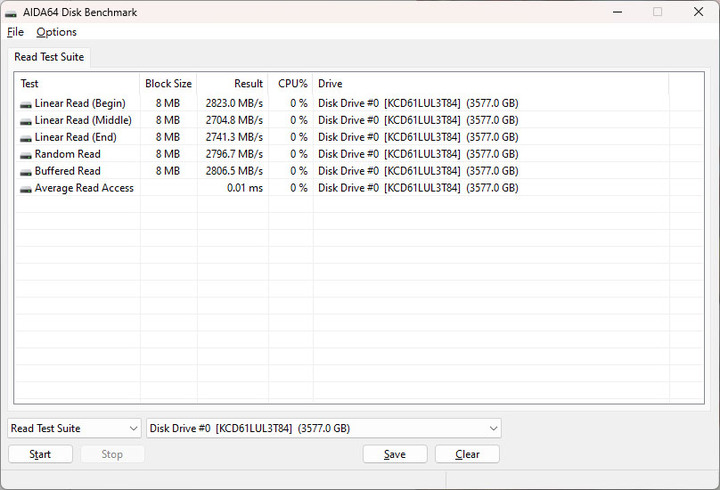

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的AIDA64 Disk Benchmark讀取測試

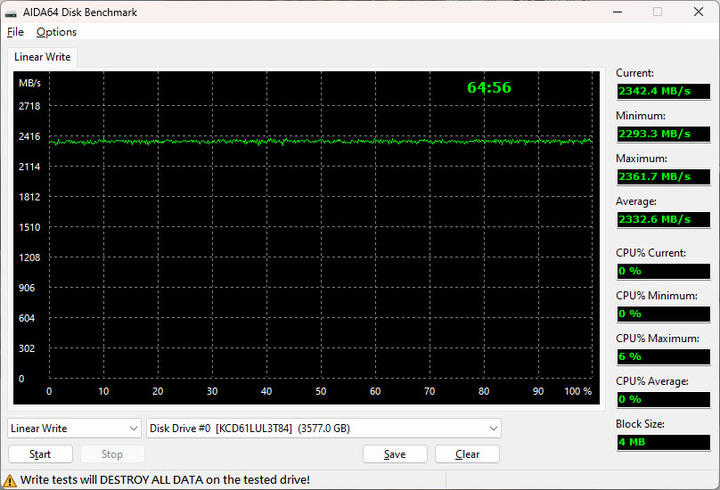

▼KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD的AIDA64 Disk Benchmark寫入測試，最高速度2,361.7MB/s，最低速度2,293.3MB/s，中途未出現降速
測試小結：
KIOXIA CD6-R U.3 Gen4 NVMe 3.84T SSD於CrystalDiskMark的SEQ1M Q8T1讀取測試4,259MB/s未達規格標示6,200MB/s，SEQ128K Q32T1讀取測試6,229MB/s超過規格標示6,200MB/s，寫入測試2,447MB/s超過規格標示2,350MB/s。RND4K Q32T16的IOPS讀取測試1,078K超過規格標示1,000K，寫入測試579K超過規格標示60K。連續寫入測試，最高速度2,361.7MB/s，最低速度2,293.3MB/s，中途未出現降速。無氣流流動環境下連續檔案複製測試到第5次時溫度已達70度，此SSD一定要在有氣流流動的環境下使用，避免過熱
報告完畢，謝謝收看
