舊主機板 ASUS B150M-A 裝m.2 SSD

Kneven杰

Kneven杰
個人積分：0分
文章編號：84246111

0分

樓主

2022-02-23 17:49

上次詢問P5與SN750的抉擇，最後聽從大部份人的建議，最後選擇購入SN750
舊主機板 ASUS B150M-A 裝m.2 SSD

後來我想把筆電汰換下來的M.2 Sata SSD裝到桌機主機板 B150M-A上面
上網查詢安裝m.2教學，大多數主機板都是B150M-A/M.2版本的(此版本上面就有m.2插槽)
但我的是舊版本，並沒有m.2的SSD插槽...

上網查說可以購買 pcie 轉接上m.2 SSD

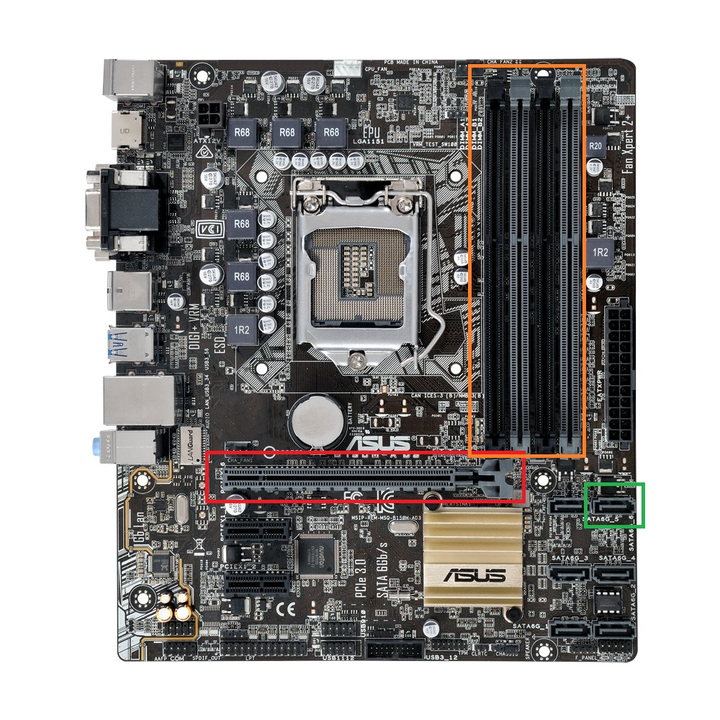

但小弟對這個不太了解，是要插在哪個孔上呢? (主機板圖如下)
舊主機板 ASUS B150M-A 裝m.2 SSD

紅框處有安裝顯示卡。
橘框處有安裝記憶體。
綠框處有一條連接HDD硬碟的SATA線。

因為小弟我是多了一條m.2 ssd，才想說別浪費，來安裝到舊電腦上。
所以並不考慮去購買新的SATA SSD的來安裝。

目前小弟理解的是去購買PCIE轉接卡，安裝到紅框下方那兩排孔對嗎?
(那兩個孔有寫"PCIEX1_1" 跟 "PCIEX1_2")
舊主機板 ASUS B150M-A 裝m.2 SSD

怕小弟買錯不能安裝或根本不是那個孔，所以才上來詢問各位，謝謝回覆QQ

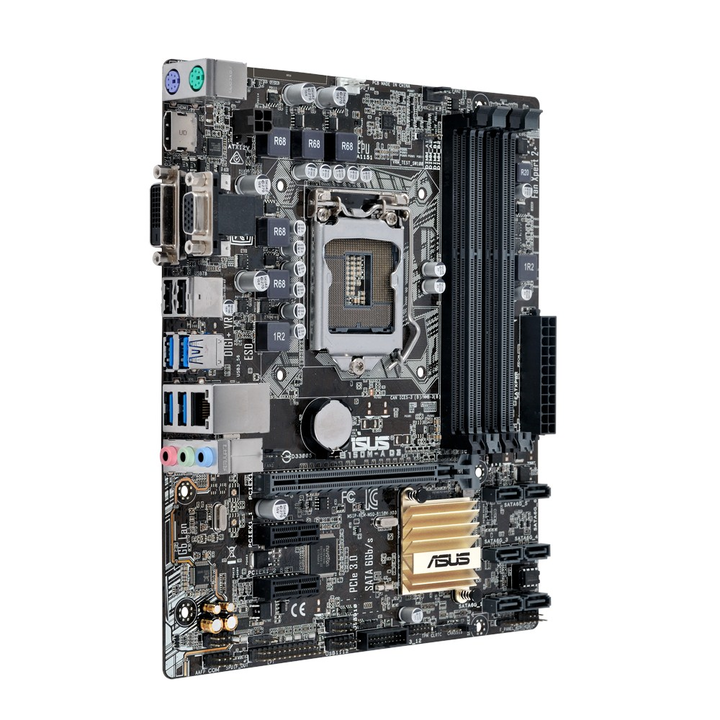

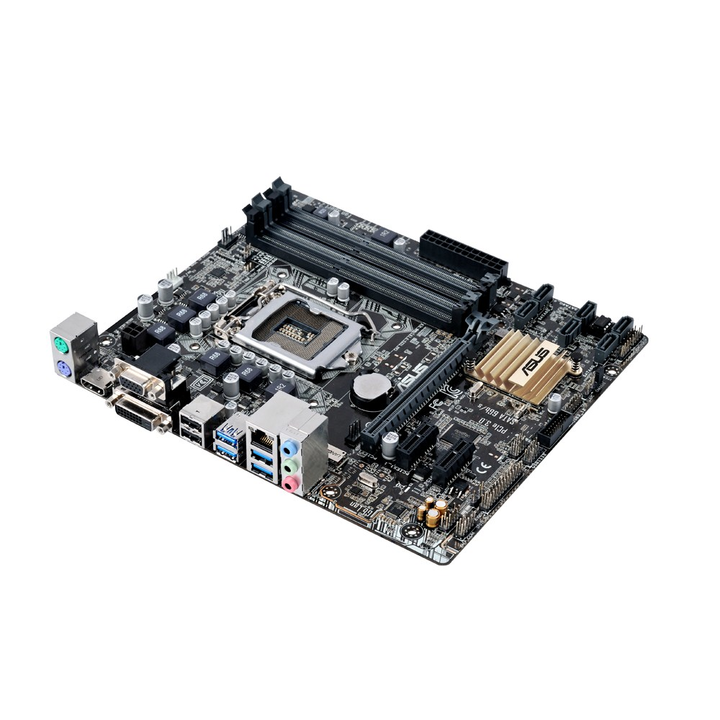

其他主機板圖:
舊主機板 ASUS B150M-A 裝m.2 SSD

謝謝

2022-02-23 17:49 發佈

文章關鍵字主機板

jones.lee

jones.lee
個人積分：11601分
文章編號：84246983

11601分

2樓

2022-02-23 19:57

Kneven杰 wrote:
上次詢問P5與SN750...(恕刪)

https://www.mobile01.com/topicdetail.php?f=488&t=6236786

Kenny_Din

Kenny_Din
個人積分：6965分
文章編號：84247759

6965分

3樓

2022-02-23 22:17

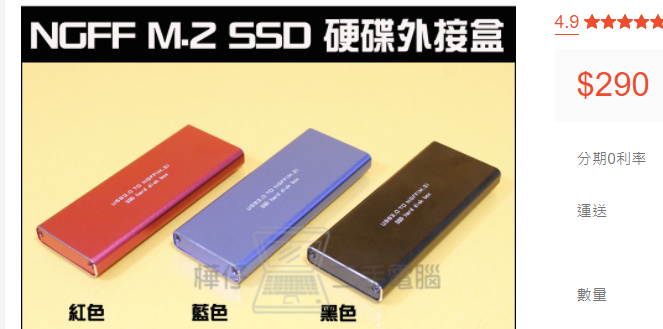

M.2 SATA SSD 乾脆買外接盒裝上就好啦不用PCIE轉接卡便宜才幾百元而已

網路隨便找的

或者轉USB介面當隨身碟用也可以

模糊的問題只會得到模糊的答案精準的問題則會得到精準的答案

yakult2013

yakult2013
個人積分：361分
文章編號：84248441

361分

4樓

2022-02-24 1:14

轉接卡是在插在PCIE X1 沒錯
但買的時候要注意規格
要"PCIE X1 專用" 市面上有很多規格 X4 X8 X16
另外你說的是舊筆電上的是"M.2 Sata SSD"
那還要注意要買適用SATA規範的 (M.2 SATA SSD with Key B)

不過...就如同樓上所說
不如用硬碟轉接盒會比較快

摳男道爾

摳男道爾
個人積分：1370分
文章編號：84249796

1370分

5樓

2022-02-24 9:54

用M.2轉SATA的盒子最省事

zxcvbnm2434

zxcvbnm2434
個人積分：5663分
文章編號：84250379

5663分

6樓

2022-02-24 10:56

「Sn 750 是pcie 通道的」不能上b150
你上轉板M.2 轉sata 上去直接燒主控
原廠人為拒保
Pcie / sata m.2 工作主控電壓不同

應上 pcie x16（pcie x4) 轉m.2
刷第三方 bios
支持nvme
或者四葉草引導

Sata 通道的 m.2 才能轉sata
我記得 sata m.2 沒有轉pcie 的介面卡
市售pcie m.2 都是轉pcie

上之前要注意

Kneven杰樓主

我汰換下來的是WD Green 120g的sata m.2。我的確市面上找不到sata m.2轉pcie的轉接器... 那麼使用碟轉接盒將 SATA M.2轉成2.5"的可以嗎

2022-02-24 19:25

grason00

grason00
個人積分：21134分
文章編號：84250670

21134分

7樓

2022-02-24 11:23

沒有m2主板,就不必去搞它了
因為轉接過去你也只能當資料碟用,不能當開機碟
當然還是有其他方式變可當開機碟(改寫BIOS...等),不過不建議,因為風險太高

直接去買SATA的SSD比較快比較省事
把汰換下來的m2轉售就好了

另外你筆電裝新的m2 pcie ssd可以支援
我想原本筆電的ssd應該也是pcie ssd,不是sata的

Kneven杰樓主

我原本筆電的是當初購買電腦時附贈的WD GREEN，他是SATA M.2的。但那條評價真得慘不忍睹，所以應該不會轉售而且容量也不大。所以使用轉接盒變成2.5"也不能當開機碟嗎QQ?

2022-02-24 19:28

timlo

timlo
個人積分：1290分
文章編號：84250835

1290分

8樓

2022-02-24 11:42

Kneven杰 wrote:
筆電汰換下來的M.2 Sata SSD

如3樓所說
是M.2 SATA就不用管PCIE轉接卡

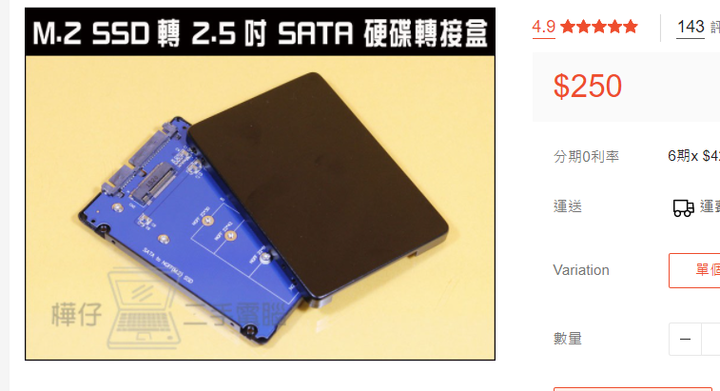

直接用M.2 NGFF 轉2.5吋轉接盒，便宜的一百多就有了
接SATA線到主機板(同綠色，還有5個空的)當成一般SATA SSD用

Kneven杰樓主

那可以裝系統當開機碟嗎?

2022-02-24 19:28

timlo

可以但不建議，你也說了WD GREEN的評價....還是當暫存倉庫或移動碟就好

2022-02-24 20:45

rone2101

rone2101
個人積分：1554分
文章編號：84252653

1554分

9樓

2022-02-24 14:45

Kneven杰 wrote:
ASUS B150M-A

1. 首先你要確定 BIOS 是 UEFI 的(圖形介面) , 最好的話, 先更新 BIOS 到最新版本吧
2. PCIEx1_1 or PCIEx1_2 都可以用主要是不要擋到外接顯示卡如果不用內顯那隨便選一個就可以.
3. 因為主機板沒有內建 M.2 插槽, 所以你需要轉接卡, 買轉接卡之前先看一下這篇文章
4. 若要保留 PCIEx16 未來使用外接顯示卡, 就需要買 PCIE 3.0/4.0 x1 的轉接卡, 而你的 SN750 是 M.2 2280 Gen4 PCIe SSD 的規格, 其實應該買 PCIE 4.0 的轉接卡, 但實際上你的主機板也跑不到那麼快, 所以買 PCIE 3.0 x1 的就可以了, 例如轉接卡 (非廣告)
5. 若長時間會使用, 我建議你加散熱片... 我個人用 Jonsbo 喬思伯 M.2 SSD 散熱器 2280 NVME 雙面顆粒全鋁散熱片 M2 散熱
6. B150晶片搭配的是 Intel 6/7 代CPU...無法發揮 SN750 最佳效能啦, 隨便換個 11/12 代 i3 CPU 都強太多了反正都花了 SSD 的錢, 乾脆直接升級還比較爽...

Kneven杰樓主

我汰換下來的是WD GREEN 120G。SN750是給另台電腦使用。我的BIOS是圖形介面，有滑鼠指標。使用轉接方式可以裝系統當開機碟嗎?

2022-02-24 19:31

rone2101

那就是M.2 SATA device, 照3F轉成 2.5" HDD 囉(128GB真的很小有在用 LINE/Facebook 下載 Youtube 影片的話很快就沒空間了)

2022-02-24 20:28

wsc47621

wsc47621
個人積分：1054分
文章編號：84276579

1054分

10樓

2022-02-27 10:50

Kneven杰 wrote:
上次詢問P5與SN750...(恕刪)

弄得好複雜，先確認控制器型態，M2只是端口
M.2 Sata SSD，是SATA控制器，你主機板無M2端口，你就不用考慮M2部分
你只要買2.5吋SATA轉接盒，支援M2 且是支援SATA控制器的，絕對不可以找支援PCIE控制器的，
然後就是2.5吋的SSD了，之後用SATA接到主機板上就好了

很多人都會在M2上打轉，其實只要確認控制器類型就知道要選哪種方式
SATA控制器選SATA端口
PCIE控制器選PCIE端口
